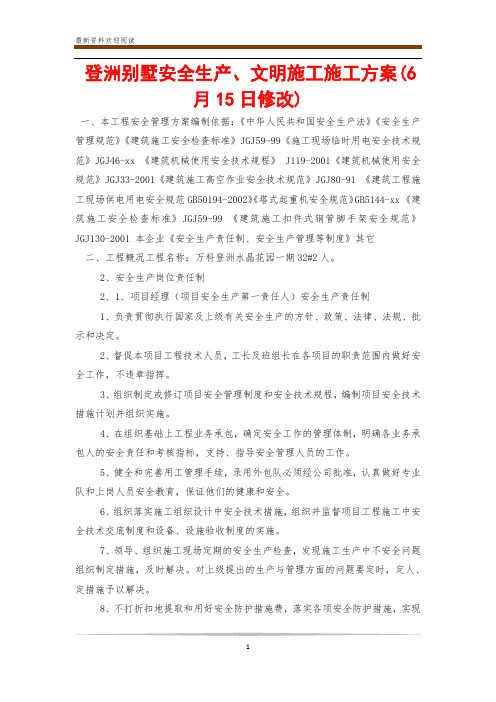

登洲别墅安全生产、文明施工施工方案(6月15日修改)
登洲别墅安全生产、文明施工施工方案(6月15日修改)一、本工程安全管理方案编制依据：《中华人民共和国安全生产法》《安全生产管理规范》《建筑施工安全检查标准》JGJ59-99《施工现场临时用电安全技术规范》JGJ46-xx 《建筑机械使用安全技术规程》 J119-2001《建筑机械使用安全规范》JGJ33-2001《建筑施工高空作业安全技术规范》JGJ80-91 《建筑工程施工现场供电用电安全规范GB50194-2002》《塔式起重机安全规范》GB5144-xx 《建筑施工安全检查标准》JGJ59-99 《建筑施工扣件式钢管脚手架安全规范》JGJ130-2001 本企业《安全生产责任制、安全生产管理等制度》其它二、工程概况工程名称：万科登洲水晶花园一期32#2人。
2、安全生产岗位责任制2、1、项目经理（项目安全生产第一责任人）安全生产责任制1、负责贯彻执行国家及上级有关安全生产的方针、政策、法律、法规、批示和决定。
2、督促本项目工程技术人员，工长及班组长在各项目的职责范围内做好安全工作，不违章指挥。
3、组织制定或修订项目安全管理制度和安全技术规程，编制项目安全技术措施计划并组织实施。
4、在组织基础上工程业务承包，确定安全工作的管理体制，明确各业务承包人的安全责任和考核指标，支持、指导安全管理人员的工作。
5、健全和完善用工管理手续，录用外包队必须经公司批准，认真做好专业队和上岗人员安全教育，保证他们的健康和安全。
6、组织落实施工组织设计中安全技术措施，组织并监督项目工程施工中安全技术交底制度和设备、设施验收制度的实施。
7、领导、组织施工现场定期的安全生产检查，发现施工生产中不安全问题组织制定措施，及时解决。
对上级提出的生产与管理方面的问题要定时，定人、定措施予以解决。
8、不打折扣地提取和用好安全防护措施费，落实各项安全防护措施，实现工地安全达标。
9、每天亲临现场巡查工地，发现问题通过整改指令向工长或组长交待。
别墅落地外架施工方案
别墅落地外架施工方案一、工程概况与目标本工程为一栋别墅的落地外架施工，旨在确保外架结构稳定、安全，同时满足建筑美观和使用功能的需求。
本方案将依据国家相关标准与规范，结合工程实际情况，对外架施工进行全面规划。
二、施工准备与条件施工前，需对现场进行详细勘察，了解地形、地质、气象等条件。
编制详细的施工组织设计，明确施工顺序、进度安排和人员配备。
确保施工所需的设备、材料、人员等均已准备齐全，并满足施工要求。
三、外架选型与设计根据别墅的结构特点和设计要求，选择合适的外架类型，如钢管扣件式、碗扣式等。
进行外架结构设计时，需考虑承载能力、稳定性、变形控制等因素，确保结构安全可靠。
四、基础处理与支撑对基础地面进行处理，确保平整、坚实，满足外架支撑要求。
设立临时支撑，确保外架在施工过程中保持稳定。
基础和支撑结构需经过验收合格后方可进行外架搭设。
五、材料选择与采购选择符合国家标准的优质材料，如钢管、扣件、螺栓等。
对供应商进行考察，确保材料来源可靠，质量稳定。
严格执行材料进场检验制度，确保材料符合设计要求。
六、施工流程与方法按照施工组织设计进行施工，确保施工顺序合理、有序。
采用专业的外架搭设队伍，严格按照施工规范和技术要求进行施工。
对关键部位和关键工序进行重点控制，确保施工质量。
七、安全措施与预警制定详细的安全管理制度和操作规程，确保施工人员严格遵守。
定期对施工现场进行安全检查，及时发现和消除安全隐患。
设立预警机制，对外架施工过程中的异常情况进行实时监测和预警。
八、质量检查与验收对外架施工过程中的每个环节进行质量检查，确保施工质量符合要求。
定期组织验收，对外架的整体质量进行评估和验收。
对验收中发现的问题进行整改，直至达到合格标准。
通过本方案的实施，将确保别墅落地外架施工的安全、质量和进度，为别墅的整体建设提供有力保障。
同时，本方案也将为类似工程的外架施工提供参考和借鉴。
登洲别墅外架方案
一. 工程概况万科水晶花园一期32#—53#楼及地下室工程位于佛山市顺德区陈村镇潭洲村登洲，地处佛山市顺德、禅城、南海三区交界处。
地块北面紧邻碧桂花城住宅小区，西面紧邻待规划的文娱性质用地，东面及南面为潭洲村村民住宅及出租旧厂房区，主干道佛陈路位于项目东面，项目西面及北面为东平河、潭洲水道两江交汇处。
一期项目共22栋，建筑面积为37972.32M²，有一层地下车库，地上为三层的住宅。
首层层高3.0米，二层层高3.1米，三层层高3.65米，总建筑高度11.66米。
二. 编制依据：施工规范及有关文件:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001《建筑施工安全检查评分标准》JGJ59-99《建筑施工计算手册》江正荣编著《建施、结施设计图纸》三. 脚手架搭设1、搭设要求：本工程的22栋别墅的外架全部采用落地式双排扣件钢管外脚手架，钢管支承在地下室顶板面上,脚手架的搭设必须满足以下要求：1、有足够的刚度和稳定性，确保施工过程中在各种施工操作荷载作用下不产生失稳、变形、倾斜、摇晃、或者扭曲现象。
2、有足够的宽度、高度和长度，以满足操作工艺和临时堆放材料、设备的需要。
3、搭设整齐、美观、大方。
4、满足施工外墙装饰及安装工程操作的需要。
5、满足施工现场安全围护的需要。
2、材料的选用：1、竖杆：φ48×3.5mm钢管。
2、大、小横杆：φ48×3.5mm钢管。
3、脚手板：钢筋网格栅。
4、连接件：直角扣件，旋转扣件，对接扣件等。
5、安全挡板：φ48钢管、高竹、18mm厚旧夹板。
6、围护安全网：绿色密眼难燃塑料网。
3、搭设方法：本工程的外脚手架采用落地式双排扣件钢管外脚手架,施工时立杆沿建筑物四周均匀设置。
具体如下:脚手架搭设：(一)、立杆1、立杆采用φ48×3.5钢管搭设，纵距： 1500mm、横距：800mm；内立杆到建筑物结构边净距：200mm；立杆顶端高出最高点1.5m。
别墅脚手架工程施工方案及工艺方法
别墅脚手架工程施工方案及工艺方法1、搭设方案本工程结构施工时，外脚手架采用落地式双排单杆钢管扣件式脚手架，脚手架搭设宽度为1.5米（立杆横距），立杆纵距为1.5米，大横杆步距1.6米，小横杆间距为1.5米。
外架立杆通长铺设50㎜厚的脚手板，外架高9.0米，内立杆距外墙边350㎜，距地面100㎜高设置小横杆，并与立杆连接牢固，小横杆上设置大横杆；局部一、二层有挑板，脚手架应沿挑檐外侧搭设。
立面防扩采用外挂密目安全网；水平防护采用菱形网，在底层及作业层下各设一道。
2、搭设顺序放线、铺脚手板→摆放扫地杆→逐根树立杆并与扫地杆扣紧→装第一步大横杆→安装第一步小横杆→校正立杆垂直并扣紧→安装其它各步横杆→……→加设剪刀撑3、施工工艺：3.1、搭设前由放线工沿地下室外墙距墙350㎜处回填土层上撒灰线，然后由架子工搭设外架；沿墙2米宽范围内，浇C10素混凝土，以防止外脚下沉。
3.2、立柱：立柱上的对接扣件应交错布置，两个相邻立柱接头不应设在同步跨内，两相邻立柱接头在高度方向错开的距离不应小于500㎜；各接头中心距主节点的距离不应大于步距的1/3，立柱内侧立于现浇混凝土面上，外立柱内于通长铺设的脚手板上。
3.3、大横向联合杆：设于横向水平杆之下（第一步小横杆设于第一步大横杆下），在立柱的内侧，并且直角扣件与立柱扣紧；上、下相邻横杆的接头水平距离不应小于500㎜，在不同的立杆纵距中，与相邻立杆的距离不宜大于纵距的三分之一。
3.4、小横杆：每一主节点处必须设置一根横向水平杆，并用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150㎜，靠墙一侧的外伸长度不应大于500㎜；操作层上非主节点处的横向水平杆根据支承脚手板的需要等间距设置，最大间距不大于柱距的1/2。
3.5、剪刀撑的设置：沿脚手架纵向两端和转角处起，在脚手架外侧外立面设置剪刀撑。
剪刀撑应随架子同步支搭，以保证架子的稳定性。
搭设宽度不小于3跨，且不小于6米，自下而上循序边疆搭设，剪刀撑水平面的夹角为45—60°，剪刀撑与立杆的联接点，离立杆底端不大于150㎜。
住宅楼建筑安装垂直运输及外架搭设方案
住宅楼建筑安装垂直运输及外架搭设方案一、井架搭拆方案井架的搭设必须有专项技术方案，经有关部门批准后才能开始井架的搭设，搭设时应注意以下几点：1、井架采用标准安全型吊篮，采用准时许可证的厂家产品。
并采用电脑、电视监控。
2、井架设上下、定层、防坠落、即位装置。
井架顶部设菱形支撑,天梁下部设八字撑。
3、卸料平台采用4mm厚以上木板铺设，绑扎牢固。
卸料平台两侧设上下二道防护栏杆，加设1.0米高的脚手板绑扎牢固。
卸料平台口设活动门高度1.1米，材质符合要求，用红白相间油漆漆好。
4、井架进料口设自落门，进料口及两侧搭设双层防护棚，高度3米，棚宽进料口侧3米，两侧2米，并朝上折边1米高。
吊监设安全门，吊篮限载0.5吨。
严禁乘人。
5、井架设避雷针，接闪器高度2米以上，用Ф14的镀锌圆钢做，有接地引下线，接地电阻符合要求。
6、卷扬机安装平整，视线良好，距架体15米以上，设专用配电箱，前后打锚桩和后拖桩，卷筒有防护装置，地面用砼浇平，有防护棚和防雨、防砸措施。
设操作规程牌，卷扬机钢丝直径14mm。
卷扬机钢丝绳设过路保护。
用红砖砌筑好，用砂浆粉刷。
上部做到有活动盖。
7、快速提升机基础按说明书浇捣钢筋砼。
做到附墙架连接牢固，每隔6米附墙一次。
经常检查快速主卷扬机与电气系统工作情况。
做到机械状况良好、安全运转。
二、外脚手架外脚手架采用钢管搭设。
脚手架立杆横向间距1050，立杆纵向间距1200，脚手架步高1800，内侧立杆离墙面净距300。
具体搭设方法如下：1、回填分层夯实后，浇C20厚200素砼，搭设双排落地脚手架。
3、脚手架搭设顺序为：立杆→小横杆→大横杆→搁栅→剪刀撑→脚手片→栏杆。
脚手架外侧每隔9米必须设一道剪刀撑与地面夹角45～60度，自下而上连接设置。
脚手架与建筑物必须采用刚性拉结，垂直方向每4米，水平方向每7米设一拉结点。
脚手片必须满铺三步（包括操作层），绑扎牢固。
架子搭设完成后须及时组织验收，并有验收签字手续。
外架搭设方案
外架搭设方案一、搭设方式：采用双排钢管脚手架二、搭设方法：主楼四层以下及裙房外架搭设底层采用落地式钢管外架；一层外架另外考虑人行通道；主楼四层以上搭设钢（槽钢）管悬挑架。
三、搭设顺序为：立杆→小横杆→大横杆→钢管栏栅→剪刀撑→脚手片→栏杆。
四、搭设基本要求：1.对外架总的搭设要求是横平竖直，连接牢固，确保底脚架着地坚实，层层拖拉，设施齐全牢固，不变形，不摇晃。
架体垂直偏差不大于H/200，且不大于10厘米，承载不超过270kg/m2。
在外架转角处适当位置搭设“之”字形斜道，坡度不大于1/3，并设防滑条，间距30厘米，供作业人员上下用。
2.材料采用外径φ48、厚3.5mm钢管搭设。
3.严禁钢、竹混搭。
严把材料质量关。
对原材料进行严格的质量检查，特别是紧固件。
4.严格按规范施工。
所有与结构连接的预埋件，做到埋设牢固、位置正确。
施工中要随时检查紧固件是否缺少和破损。
5.严禁在施工过程中随意拆除紧固件。
在检查中发现失稳和松动现象要立即进行加固。
6.严格控制施工堆积层次和单位面积堆积荷载。
A．裙房的外架搭设脚手架立杆横向间距1000mm，立杆纵向间距1500mm，脚手架步高1800mm，内侧立杆离墙面净距200mm。
外架扶手高900mm；踢脚高300mm。
扶手、踢脚应刷黑白油漆相间标记；脚手架外侧每隔9米必须设一道剪刀撑，且与地面夹角45～60度，自下而上连续设置。
脚手架与建筑物必须采用刚性拉结，垂直方向每4米，水平方向每7米设一拉结点（拉结点的作法另见施工交底大样图）。
脚手片必须满铺三步（即底部、中间及操作层），绑扎牢固。
架子搭设完成后须及时组织验收，并有验收签字手续。
外脚手架悬空部分辅助立杆应根据现场平面尺寸放线；然后基础夯实，再根据外架搭设的要求安放立杆底座（底座采用砼换土处理后加放硬木板），连接扫地杆；搭设裙房外架。
B．四层以上的外架搭设四层以上搭设钢管挑架子，每四层用间距1.5米的14#槽钢（或间距1.０米的1２#槽钢）悬挑，挑架按三套周转使用，槽钢与脚手架刚性连接；脚手架钢管横向间距1000，立杆纵向间距1500，脚手架步高1800，内侧立杆离墙面净距200，挑架与主体建筑刚性连接，架子外侧用密目安全网全封闭，挑架下每隔三层悬挑安全平网，每隔25米设避雷针与主体建筑避雷连接。
别墅外脚手架施工方案
别墅外脚手架施工方案本工程地面以下均为人防地下室(车库)层高为4.80m。
地面以上为商业、住宅综合楼1楼~3楼1层层高为4.50m，2层层高为4.50m，3~11层楼层高均为3.00m(标准层)，建筑高度为27.00m(檐口)。
别墅外脚手架采用双排普通钢管落地式脚手架和悬挑脚手架相结合。
4楼没有商业；只有住宅；标准层层高为3.00m，建筑高度为27.00m(檐口)，可采用双排普通钢管落地式脚手架。
5楼~6楼没有商业：只有住宅：标准层层高为3.00m，建筑高度为33.00m(檐口)，可采用双排普通钢管落地式脚手架。
别墅外脚手架可采用双排落地脚手架。
1楼~3楼是带商业的住宅楼，主体结构脚手架可在三层楼面和八层楼面分2次悬挑，北边临街面1层~2层为商铺，采用双排落地脚手架，北边临街面结构标高从基坑底5.15m~三层楼面项9.00m，三层楼面以上架顶向上延伸一层1.80m高安全维护架，该段架体总高度为15.95m。
其他东、西、南三面脚手架均从地下室项板面开始起步搭设至三层楼面项再开始转换悬挑脚手架。
1楼~3楼3层~7层属标准层，结构标高从9.00m~24.00m，架体高度为15.00m，采用悬挑脚手架(第-挑)；8层~11层属标准层，结构标高从24.00m~36.00m，架体高度13.80m，采用悬挑脚手架(第二挑)。
局部屋面以上电梯机房高度在4.20m，可以局部加高，其累计架体高度为19.80m，相当于6个标准楼层高，可以满足第二个挑架的承载。
4楼~6楼不带商业的住宅楼其主体结构脚手架可不用悬挑，均可直接采用双排落地式钢管脚手架。
4楼结构标高从(地下室顶板面)0.90m~(檐口)27.00m，主架体总高度为29.70m，局部屋面以上电梯机房高度在4.20m，可以局部加高处理，5楼~6楼结构标高从(地下室顶板面)。
0.90m~(檐口)33.00m，主架体总高度为35.70m，局部屋面以上电梯机房高度在4.20m，可以局部加高处理，5楼~6楼可采用双排落地式钢管脚手架。
外架搭设方案
外架搭设方案外架搭设方案是指在建筑物外部搭设架子，用于支撑和固定常规的工作平台。
外架搭设在建筑施工中起到了重要的作用，不仅能提供安全的工作环境，还可以提高施工效率。
下面是一份700字的外架搭设方案：一、前期准备1.了解工程需求：根据具体的工程需求，确定外架的搭设位置、高度和长度等参数。
2.准备材料和设备：根据工程需求，准备足够的钢管、扣件、横梁、钢板、脚手架等材料和设备，并对其进行检查和维护。
3.组织人员：安排专业的搭建人员，根据项目规模和工期，确定外架搭建所需的人员数量。
二、搭设过程1.确定基础：根据建筑物周围的环境条件和地形，确定外架的基础形式。
常见的基础形式包括地脚、柱座和墙洞等。
2.搭设立杆：根据基础布置好底座，然后根据外架的高度需求，选择合适的钢管进行立杆的搭设。
3.连接横梁：根据外架的长度需求，将钢管与横梁连接起来，使用扣件等连接件进行固定和加固。
4.搭设钢板：根据外架的使用需求，选择合适的钢板进行铺设，确保工人在上面工作时的安全和稳定。
5.搭设防护设施：在外架的边缘和工作面周围，设置合适的安全防护设施，包括围栏、护栏、安全网等，确保工人的安全。
6.施工维护：在外架搭设完成后，对外架进行维护和检查，确保外架的稳定性和安全性。
定期巡查外架的状况，及时处理问题。
三、安全措施1.防止外架倾覆：在搭设过程中，对外架进行稳固的支撑，确保外架不会因重物或风力的作用而倾覆。
2.防止高空坠物：在外架上进行工作时，要设置防护措施，防止工人和材料从高空坠落。
3.检查材料的强度和质量：在搭设过程中，要对使用的材料进行检查，确保其强度和质量符合标准要求。
4.安全培训和监督：对参与外架搭设和使用的工人进行安全培训，提高其安全意识和操作技能；同时要设立安全监督岗位，对外架的安全进行监督和控制。
四、后期拆除在工程完工后，根据拆除计划，进行外架的拆除工作。
拆除过程中要注意安全，检查外架的稳定性，逐步拆除支撑和连接件，确保拆除过程安全可控。
登洲别墅安全生产、文明施工施工方案(6月15日修改)
前言为更好的对施工现场的安全管理，贯彻《中华人民共和国安全生产法》与安全教育管理方针“安全第一、预防为主”，从而通过科学管理，为国家的财产及人民的生命提供一个有效保证的管理措施。
一、本工程安全管理方案编制依据：《中华人民共和国安全生产法》《安全生产管理规范》《建筑施工安全检查标准》JGJ59-99《施工现场临时用电安全技术规范》JGJ46-2005《建筑机械使用安全技术规程》 J119-2001《建筑机械使用安全规范》JGJ33-2001《建筑施工高空作业安全技术规范》JGJ80-91《建筑工程施工现场供电用电安全规范GB50194-2002》《塔式起重机安全规范》GB5144-2006《建筑施工安全检查标准》JGJ59-99《建筑施工扣件式钢管脚手架安全规范》JGJ130-2001本企业《安全生产责任制、安全生产管理等制度》其它二、工程概况工程名称：万科登洲水晶花园一期32#—53#楼及地下室工程地址：陈村镇潭洲村登洲路口建设单位：佛山市顺德区中航万科房地产有限公司设计单位：广东南海国际建筑设计有限公司监理单位：深圳现代建设监理有限公司施工单位：广州市恒域建筑工程有限公司本工程位于佛山市顺德区陈村镇潭村登洲，地处佛山市顺德、禅城、南海三区交界处。
地块北面紧邻碧桂花城住宅小区，西面紧邻待规划的文娱性质用地，东面及南面为潭洲村村民住宅及出租旧厂房区，主干道佛陈路位于项目东面，项目西面及北面为东平河、潭洲水道两江交汇处。
一期别墅工程共22栋，建筑面积为37972.32M²，有一层地下车库，地上为三层的住宅。
三、现场布置（一）、场貌管理1、施工主入口临时大门按万科统一标准1）大门要注重美观、门扇应做成密闭不透式。
2)施工现场大门采用有门柱式的双开大门，规格：门宽≥5000mm，高度≥2000mm，门扇等分，其中一扇设1600mm×800mm人行小门。
3）材质：大门采用金属角钢做框，做除锈处理，双面包镀锌铁皮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一. 工程概况万科水晶花园一期32#—53#楼及地下室工程位于佛山市顺德区陈村镇潭洲村登洲，地处佛山市顺德、禅城、南海三区交界处。
地块北面紧邻碧桂花城住宅小区，西面紧邻待规划的文娱性质用地，东面及南面为潭洲村村民住宅及出租旧厂房区，主干道佛陈路位于项目东面，项目西面及北面为东平河、潭洲水道两江交汇处。
一期项目共22栋，建筑面积为37972.32M²，有一层地下车库，地上为三层的住宅。
首层层高3.0米，二层层高3.1米，三层层高3.65米，总建筑高度11.66米。
二. 编制依据：施工规范及有关文件:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001《建筑施工安全检查评分标准》JGJ59-99《建筑施工计算手册》江正荣编著《建施、结施设计图纸》三. 脚手架搭设1、搭设要求：本工程的22栋别墅的外架全部采用落地式双排扣件钢管外脚手架，钢管支承在地下室顶板面上,脚手架的搭设必须满足以下要求：1、有足够的刚度和稳定性，确保施工过程中在各种施工操作荷载作用下不产生失稳、变形、倾斜、摇晃、或者扭曲现象。
2、有足够的宽度、高度和长度，以满足操作工艺和临时堆放材料、设备的需要。
3、搭设整齐、美观、大方。
4、满足施工外墙装饰及安装工程操作的需要。
5、满足施工现场安全围护的需要。
2、材料的选用：1、竖杆：φ48×3.5mm钢管。
2、大、小横杆：φ48×3.5mm钢管。
3、脚手板：钢筋网格栅。
4、连接件：直角扣件，旋转扣件，对接扣件等。
5、安全挡板：φ48钢管、高竹、18mm厚旧夹板。
6、围护安全网：绿色密眼难燃塑料网。
3、搭设方法：本工程的外脚手架采用落地式双排扣件钢管外脚手架,施工时立杆沿建筑物四周均匀设置。
具体如下:脚手架搭设：(一)、立杆1、立杆采用φ48×3.5钢管搭设，纵距： 1500mm、横距：800mm；内立杆到建筑物结构边净距：200mm；立杆顶端高出最高点1.5m。
2、落地式立杆支承在地下室顶板上，底座采用截面尺寸大于150mm×150mm×18mm 的旧模板作垫块。
3、沿距立杆底端200mm处设置纵向扫地杆，采用直角扣件固定在立杆上，纵向水平杆出端部立杆边统一为100mm，而且同一排纵向水平杆垂直方向偏差不大于50mm；横向扫地杆则采用直角扣固定在紧靠纵向扫地杆下方的立杆上。
(二)横向水平杆横向水平杆贴近排栅双立杆用直角扣件扣紧。
每根出外立杆外边统一为100mm，搭于各道纵向水平杆之下，相邻立杆之间可根据需要加设1根小横杆。
(三)纵向水平杆1、纵向水平杆设置在立杆内侧，其长度不小于4.5m(3跨)，内纵向水平杆间距与步距一致为1.8m，外纵向水平杆间距为0.9m。
2、纵向水平杆接长采用对接扣件，与立杆垂直交叉处用直角扣件扣紧。
不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm；各接头中心至最近主节点的距离不大于500mm(纵距的1/3)，以减少立杆偏心受载情况。
(四)剪刀撑1、剪刀撑随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿脚手架两端或转角处外侧立面以不大于6m进行整个长度和高度连续布置。
2、剪刀撑每6步4跨设置一道，斜杆与地面的夹角在45°-60°之间（本工程全部在50°左右）。
斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2-4个扣节点。
所有固定点距主节点距离不大于15cm。
3、为保证剪刀撑的顺直，同时充分考虑剪刀撑的安全作用，剪刀撑采用搭接连接，搭接长度不小于1m，由三个扣件搭接。
(五)连墙杆1、连墙杆从首层第一步纵向水平杆处开始、每层隔三跨立杆间距设置一道与主立杆相连，连墙杆必须上下层错开，按梅花状布置。
2、连墙杆制作：用长300-500mm的L50×50×5的角钢与φ14的螺纹钢焊接做成连接件，预埋在梁中，然后用螺帽将角钢与立杆进行连接。
(六)卸料平台的搭设为了将枋木、模板及可调顶托等材料等用塔式起重机来中转；每层结构完成后必须在结构外搭设卸料平台，卸料平台的具体位置根据现场的实际需要进行搭设。
参考塔式起重机最大吊装量，卸料平台设计承载力15KN/m2。
以便于充分利用塔式起重机尽快将周转材料转运到使用地点。
卸料平台平面尺寸为：6000mm×6000mm，采用ф48×3.5钢管，钢管纵横向距离为1000mm。
搭设要求：1、卸料平台为独立联系受力构架，所有受力杆均不得与外用脚手架有联系；2、卸料平台三临边必须设置不低于1.2m净高栏杆，满挂安全网并用16号铁丝绑扎牢固，保证上下作业人员的安全；3、卸料平台水平杆上每距300㎜铺设枋木，然后用18㎜的旧木板满铺一层。
(七)物料提升机出料平台搭设本工程物料提升机出料台搭设宽度为外排栅宽度，钢井架与出料平台间距约5cm，出料平台搭设与外排栅搭设相同，纵向钢管间距约1500mm，横向钢管间距800mm，实际尺寸可根据钢井架宽度适当调整。
在钢管横杆上每隔300mm铺设木枋，木枋用钢丝与钢管横杆绑牢，木枋上面满铺18mm厚旧模板，物料提升机出料平台为单独搭设，与外排栅不相连。
连墙杆做法与外排栅连墙杆相同。
(八)其它构造要求及说明1、外脚手架每隔两层满铺一道铁脚踏板，上面用旧安全网满铺，并用16号铁丝绑紧。
2、外排栅的搭设要沿建筑物外边连续密封，如因开门洞不能密封时，侧设必要的横向及小八角支撑，端部连建筑物。
3、外用脚手架的搭设要与主体结构同步，要求结构每上一层，排栅必须高出施工工作面最低处不少于1.2m，以确保施工作业人员的安全。
4、安全出入口设置：安全出入口的设置采用双层防护棚形式进行搭设施工，满铺毛竹，顶层在毛竹上满铺一层模板，具体详见出入口防护棚大样图。
具体位置根据现场文明施工布置另行确定。
5、外排安全防护挡板为防止上部物体坠落飞出伤人或破坏物品。
因此，计划在二层设置安全防护挡板，挑出2000mm宽，安全挡板横杆、纵向水平杆及斜拉杆均采用φ48×3.5钢管搭设，其中横杆间距与外排立杆间距一致（1500mm），纵向水平杆设置间距800mm，斜拉杆间距3000mm，安全挡板满铺毛竹和密眼安全网，并用16号铁丝与横杆及纵向水平杆绑扎牢固。
6、踢脚板外用脚手架外挡板采用180mm宽旧模板制作，挡板外立面斜向45度、间隔250mm刷红白相间的油漆，沿外用脚手架外围每二步距设置一圈，用16号铁丝与外立杆内侧绑扎牢固，挡板安装要求通线找平、接口平顺，美观大方。
7、各楼层的楼梯口、电梯井口、预留洞口、通道口及外墙周边均要做好1.2m高的钢管临边防护。
脚手架搭设:脚手架搭设时先在底座预埋管位搭设临时操作平台,先搭设立柱，且先搭内立柱，后立外侧立柱，立立柱时要加斜撑临时固定。
架设脚手架时，切勿单独一人操作，要防止脚手架倒塌伤人。
立柱立好后，即架大、小横杆，当第一步的大、小横杆架设完毕后，即在其上铺设脚手板，做好固定件，以方便架设第二步脚手架，同时在立柱外侧的规定位置及时设剪刀撑，约7m一道，以防止脚手架纵向倾倒，剪刀撑的设置应与脚手架的向上架设同步进行。
四. 脚手架拆除做好所有准备工作并确认建筑施工再也不需要脚手架时就可进行脚手架的拆除。
拆除时应从上往下，水平方向一步拆完再拆下一步。
在拆除脚手架时，应先清除脚手板上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由塔吊或钢井架向下运送，能用扫帚集中的要集中装入容器运下，无法清扫的可从脚手架内侧向下倾倒，此时要对墙面及门窗加以保护，防止沾污和损坏墙的饰面和门窗。
随着脚手架的向下拆除对墙面装饰及窗要及时做好清洁和保护工作，对脚手架连接处饰面修补应同步进行，并经检查认定合格后方可继续拆除。
从脚手架拆下的钢管、扣件及其他材料应及时吊落地面，防止超载，严禁从高处向下抛掷。
脚手架的拆除原则为后搭先拆，先搭后拆，一般情况下拆除顺序如下：（按步距）安全网→脚手板→脚手架→剪刀撑→小横杆→大横杆→立杆。
拆除脚手架应自上而下一步一清进行，不可两步以上同时拆除。
分段拆除时，高差不应大于两步。
如大于两步时，开口应进行加固处理。
脚手架与建筑物结构的连接应与脚手架同步进行拆除，不可在脚手架拆除前先进行拆除。
剪刀撑的拆除，应先拆除中间扣件，再拆两端扣件，由中间人员往下递送。
拆下的脚手架钢管、扣件及其他材料运到地面后，应及时清理，将合格的需要整修的加以区分，按规格堆放，并及时进行保养维修，送仓管以备今后使用。
每日拆除脚手架告一段落时，都要对尚未拆除的脚手架的安全状况进行检查，确认一切均安全后方可离岗。
五. 脚手架搭设、拆除进度计划及使用期限搭设时间从2010年6月7日---2010年7月20日，保证外排搭设跟上结构进度,并保证比结构楼面高出1.2米。
六. 脚手架安装、使用过程中的监测1.外排脚手架的安装使用过程中,应对其进行观测,观测点埋置在建筑物周围的各角点及每间隔10米设置一道。
2.当观测点原始标点测设后，每隔两周进行一次沉降观测，沉降观测的数据记录完善。
若发现有不同的沉降或沉降过大，则应立即通知有关部门，以做必要处理措施。
3．监测的选定：相邻点之间应通视良好,其视线距障碍物的距离,以不受折光等到影响为原则.测距边位置的选择,应满足相应测距方法对地形等因素的要求.控制点应便于长期保存.4．临界状态报警值:当达到外排脚手架的允许偏差的80%时,及时采取措施做进一步的调控。
5．外脚手架观测的允许偏差值详见后附表8-1、8-2。
七. 脚手架专项验收和日常使用管理制度1．外排脚手架搭设好一层,由班组自检,在自检合格的基础上通知项目专职质检员组织项目相关人员进行验收,对不符合规范要求部位要求按期完成整改,并再次进行复验,直到合格为止。
项目部验收合格后向监理单位提出验收申请,并由监理单位验收合格后填写验收合格单.方可进行下道工序的施工。
2．认真做好日常使用过程中的安全检查与维护工作.严禁拆除主节点处的纵、横向水平杆、纵、横向扫地杆及连墙杆等构件，如确实要进行拆除，须由技术负责人进行复核，并进行加固后方可进行。
3．不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。
在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。
4．工地临时用电线路的架设及脚手架接地、避雷措施等，就按现行行业标准《施工现场临时用电安全技术规范》的有关规定执行。
5．搭、拆脚手架时，地面设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
八. 质量、安全保证措施8．1构配件允许偏差：8.2脚手架搭设的允许偏差和检验方法：8.3扣件拧紧抽样检查数目及质量判定标准8.4 脚手架每施工完一层由项目质安员组织施工员、班组长进行验收，并填写扣件式钢管脚手架验收表。
