单 线 图
单线图相关说明
1.SEAMLESS STEEL PIPE(无缝钢管),PE(平端面)FITTINGS(配件)2.90 DEG(DEGREE 度数) ELBOW,Sch80，20#,SW(Socketweld 承插焊接)，LR（Long Radius 长半径）--90度长半径承插焊接碳钢弯头。
BW（对焊）3.Spectacle blank（8字盲板）4.GALV SAW STEEL PIPE 镀锌焊接管道5.EFW STEEL PAD-PIPE 补强板6.TEE，0Cr18NI9TI，BW,SMLS 无缝等径对焊三通RED. TEE,0Cr18Ni9Ti,BW,SMLS 无缝异径对焊三通7.CONC. REDUCER,0Cr18Ni10Ti,BW,SMLS 无缝同心大小头ECC. REDUCER,------------------------------- 无缝偏心大小头8．CAP. NPT 螺纹管帽NPT：nominal pipe thread 标准管道螺纹CAP, BW,SMLS 无缝对焊管帽9.HALF COUPLING 单承口管箍COUPLING 双承口管箍10.NIPPLE,L=120MM,POE/TOE,NPT,SMLS,SDPM0301 长型单头螺纹短节L=80MM 短型11.HALF COUPLING,20# GALV,NPT 单头螺纹管箍COUPLING,------------------------------双头螺纹管箍12.CONC.SWAGE NIPPLE,BLE/PSE,MSS SP-95 同心异径短节ECC.SWAGE NIPPLE,BLE/PSE,MSS SP-95 偏心异径短节13.WELDLET,MSS SP-97 对焊加强管接头14.GATE V ALVE,NPT,CL800,BB.OS&Y,ASTM 碳钢闸阀GATE V ALVE,RF,CL150,BB,BALL-------- 碳钢球面闸阀15.xxs---double extra strong 双倍高强度16.SPRIAL-WOUND 螺旋缠绕垫片CS：carbon steel 碳钢17.T-GLOBE V ALVE,RF,CL150,BB,OS&Y,ASTMA216 WCB,SEAT HEADWHEEL 截止阀CHECK V ALVE,RF,CL150,PISTON （碳钢）止回阀18.BALL V ALVE 球阀TB5,STEAM TRAP --- (碳钢)输水阀19.FLANGE,SW,RF----- 光滑面承插焊法兰FLANGE,WN,RF-----光滑面带颈对焊法兰FLANGE,SO-------- 光滑面带颈平焊法兰FLANGE,NPT ---------光滑面螺纹法兰BLIND FLANGE --- 光滑面法兰盖20.CONC.REDUCER(S-Ø141) 特殊件事例21.FIREBOX,SIZE,820*700*340, BCWS-240/1 管牙接口、阀盖等消防材料22.T STRAINER, TYPE I 过滤器23．See drawing 视镜funnel 烟囱24．ST疏水阀steam trip。

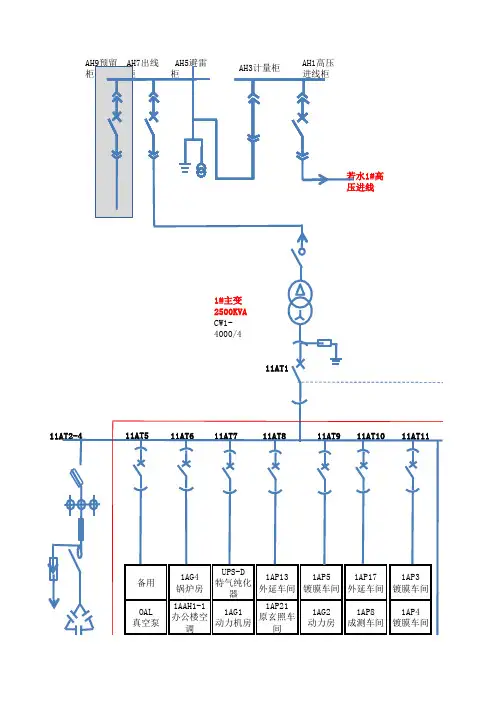

电力系统单线图
1AP15 1AXH1-1 外延车间 办公楼1F
1AAER 4APE1 消防泵房
1AP22 品保实验 室 1AA1 空调机房
AH10预留柜
12AT5
12AT2-4
1AW1 纯水 1AAR 楼顶动力 1AA2 外延空调 1AP11 测量间 烤盘炉
电容补偿装置
备用
AH9预留柜AH7出线柜 AH5避雷柜
AH3计量柜
AH1高压进线柜
若水1#高压进1AT1
11AT2-4
11AT5
11AT6
11AT7
11AT8
11AT9
11AT10
11AT11
电容补偿装置
UPS-D 1AP13 1AP5 1AP17 1AP3 备用 特气纯化 外延车间 镀膜车间 外延车间 镀膜车间 器 1AAH1-1 1AP21 OAL 1AG1 1AG2 1AP8 1AP4 办公楼空 原玄照车 真空泵 动力机房 动力房 成测车间 镀膜车间 调 间 芯片新增 1ALH1-1 3AP1 1AP12 1AP7 RCU(走 车间照明 废水站 外延车间 成测车间 道） 4APH1 1AA3 CH-1 品保实验 芯片空调 1#冰机 室 1AG4 锅炉房
12AT7
12AT6
SAL-1 配电房空 调 双电源柜 厂务办公 室 1APEH1-1 应急照明 1AGE1 PCW
备用
备用 1EATS 常用电源 备用
1AP14 1ALH1-3 外延车间 办公楼3F CH-2 2#冰机 1AP16 外延车间
备用
1ALH1-1
1AP1 1AAER 清洗车间 楼顶消防 备用 1AG3 动力机房
1EAT ATS备用 电源 1AP10 测量间 烤盘炉
1AP2 光刻车间 1AP6 切割研磨 车间
单线图规定

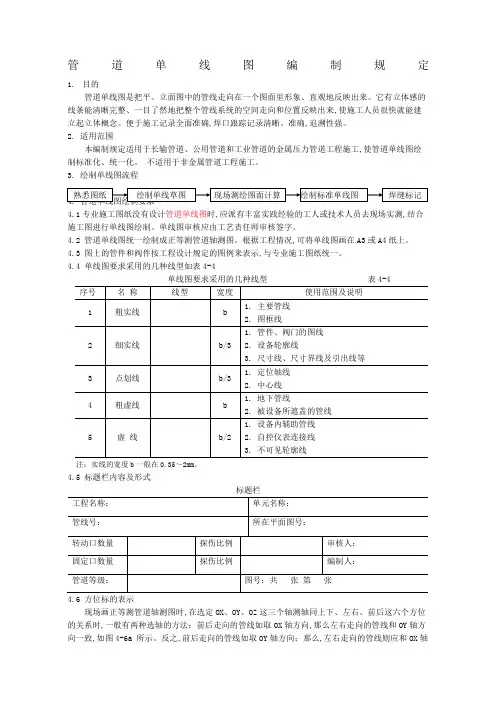

管道单线图编制规定1.目的管道单线图是把平、立面图中的管线走向在一个图面里形象、直观地反映出来。
它有立体感的线条能清晰完整、一目了然地把整个管线系统的空间走向和位置反映出来,使施工人员很快就能建立起立体概念。
便于施工记录全面准确,焊口跟踪记录清晰、准确,追溯性强。
2. 适用范围本编制规定适用于长输管道、公用管道和工业管道的金属压力管道工程施工,使管道单线图绘制标准化、统一化。
不适用于非金属管道工程施工。
3. 绘制单线图流程4.1专业施工图纸没有设计管道单线图时,应派有丰富实践经验的工人或技术人员去现场实测,结合施工图进行单线图绘制。
单线图审核应由工艺责任师审核签字。
4.2 管道单线图统一绘制成正等测管道轴测图。
根据工程情况,可将单线图画在A3或A4纸上。
4.3 图上的管件和阀件按工程设计规定的图例来表示,与专业施工图纸统一。
4.4 单线图要求采用的几种线型如表4-4单线图要求采用的几种线型表4-4注：实线的宽度b一般在0.35～2mm。
4.5 标题栏内容及形式标题栏4.6 方位标的表示现场画正等测管道轴测图时,在选定OX、OY、OZ这三个轴测轴同上下、左右、前后这六个方位的关系时,一般有两种选轴的方法：前后走向的管线如取OX轴方向,那么左右走向的管线和OY轴方向一致,如图4-6a 所示。
反之,前后走向的管线如取OY轴方向；那么,左右走向的管线则应和OX轴方向一致,如图4-6b 所示。
左右走向和前后走向的管线之所以有两种选轴的方法,这主要是OX 轴和OY 轴可以换位的缘故。
垂直立管也就是上下走向的管线,不论是哪种选轴法,一般都应与OZ 轴方向一致。
a b图4-6正等轴测轴的选定4.7 画法举例 通过对平面、立面图的分析,把平面、立面图上的管线画成轴测图,见图4-7。
图4-74.8 4.8.1 ,分析。
4.8.2 ,再逐段进行分析,弄清在左右、前后、上下这六个空间方位上每一段管线的具体走向,并确定同各轴测轴的关系。
单线图你应该知道的最基础的东西把自己做技术工作多年的经验提供给大家
单线图，一个工艺工人必须要懂的技术单线图是我们做工艺专业的基础,当你彻底读懂单线图时,对自己来说是一种幸福,现在就免费提供给大家一、单线图（或单管图）的概念过去站场工艺安装时我们只能看到工艺安装图，这种图纸现在仍然在广泛采用，它通常以俯视平面图、正视立面图、以及侧视立面图共同表达工艺安装设计信息。
根据内容表达的需要，正视立面图、以及侧视立面图可能省略。
单线图的应用目的与上面所谈的工艺安装图是一样的，它是以三轴（X、Y、Z）图原理制图，立体感强。
但是由于工艺装置复杂，总体图难在一张纸上画出，一般将总体分解成各单线部分画出，故称“单线图”。
单线图采用计算机画图后得到了推广应用，如果输入的资料完整和准确，单线图可以由计算机自动画出，并标示出准确的下料尺寸和相关信息，有利于下料、预制和安装，也有利于检查和做竣工资料。
它与过去的工艺安装图比较有以下优缺点：二、单线图的识图1. 了解三轴（X、Y、Z）定位，更好地理解方位解释：对于阀室管线，一般与线路干线方向同向的画成平行于X 水平轴，垂直于干线方向的画成平行于Z 水平轴，竖直的与Y 轴一样。
见下图：2. 2#阀室单管图101以2#阀室为例了解单管图101的画法和标注3上图中的图纸说明和解释21000×管)E0N2500（距墙北2500）清管三通 锻钢WPHY70 350 3 阀门和附件VALVES /IN-LINE ITEMS ： 气液联动球阀Class600 40∥10001管件编号 PIECE NO长度（mm ） LENGTH公称直径（mm ） N.S.备注第1端第2端<1> 3101 1000 坡口BEVEL 引出SQ.CUT <2> 1700 1000 坡口BEVEL 坡口BEVEL <3> 9511000坡口BEVEL引出SQ.CUT阀室的焊口编号情况安装单位可以将各单管图组合成总体图，使得有立体直观的概念，有利于排列和标注焊口位置，有利于对所有焊口进行编号，做竣工资料。
单线图管理办法
中国石化集团第五建设公司企业标准WJQG14.1301-2004管道单线图绘制、审核、使用及归档管理办法1.目的1.1为了加强单线图绘制、审核、使用及归档的管理，严格产品标识及其可追溯性记录，促进压力管道焊接过程的有序进行，确保FCC质量体系顺利、有效运行。
1.2为了符合国家强制性施工规范《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-2002，第7.5.15条：进行无损检测的管道，应在单线图上标明焊缝编号、焊工代号、焊接位置、无损检测方法、返修焊缝位置、扩探焊缝位置等可追溯性标识。
进行焊接接头热处理的管道，还应在单线图上标明热处理及硬度试验的焊缝编号。
1.3为了符合国家强制性施工规范《工业金属管道工程施工及验收规范》GB50235-97，第11.0.3.4条：要求100%射线照相检验的管道，应在单线图上准确标明焊缝位置、焊缝编号、焊工代号、无损检验方法、焊缝补焊位置、热处理焊口编号。
对抽样射线照相检验的管道，其焊缝位置、焊缝编号、焊工代号、无损检验方法、焊缝补焊位置、热处理焊口编号等可追溯性记录。
2.适用范围本办法适用于FCC承建工程的压力管道单线图绘制、审核、使用及归档的管理。
本办法中的管道单线图就是管道细化设计图。
3.职责3.1技术开发处负责组织和参与管道单线图设计工作并监督、检查、指导管道单线图执行工作。
3.2项目管理部负责工程交工管道单线图的收集，监督各项目部按规定做好交工资料，并移交至公司档案室归档。
3.3项目总工程师负责组织和参与管道单线图设计工作，并最终审核、验收和组织实施。
负责收集汇总交工管道单线图，按照交工文件和《压力管道安装工程资料归档规定》的要求审核合格后，交至项目管理部。
3.4专业公司技术员在项目总工的领导下，负责所管理的单位工程或分部、分项工程的管道单线图填写、管理、执行工作。
4.工作程序4.1管道单线图绘制4.1.1项目部接到工艺图后，委托技术开发处进行管道单线图的设计，技术开发处组织人员会同项目技术员共同绘制管道单线图；4.1.2管道单线图按照管线号进行绘制，一张单线图上只能有一条管线，当一条管线无法在一张单线图上表达清楚时，可以画在两张单线图上，并画好联接点；4.1.3管道单线图绘制使用计算机按轴测图画法绘制，用A4纸打印。
AUTOCAD单线图画法
方法二：
在第五层中，选择图框图表类中的标号，在输入起始号码中输入如：1，回车，可以在其他焊缝边上连续的标注
2、3、
4、5、
6、7、。。。。。。；如果是同一区域同一管线号的另一张图纸，可以输入起始编号，如21，后面的焊缝可以接着往后编写。
方法三：
在第五层中，选择图框图表类中的标注圆，在输入起始号码中输入如：1，回车，在输入直径（6.0）中输入焊缝编号的外圈，默认的为6。为了焊缝标识美观，可以将下面的正交按下。
c)还可以在下边输入：
isoplane按回车、t按回车，光标也就变成了150的交叉。d)在图形特性ຫໍສະໝຸດ 理器中，选择新增图层作为画图的第二层。
e)在下边捕捉等对话框中按下正交，这样画图时线条只能在东北和西北方向画线；当需要画上下直线时，按下下边的极轴，接着画上下直线。也就是画到转弯处，变换正交和极轴即可。
h)非90°角度的画法：
画好线路走向后，当出现45°或其他角度弯头以及90°弯头偏转的情况时，可以选择图框图表类中的管线夹角标注进行此类偏转角度的标注，如果是上下偏转角度，可以选择默认的90°，如果是水平偏转，填充角度输入30°或者-30°
i）标注尺寸：
方法一：
可以在设置和修改类中选择对齐尺寸标注边界线角度设置进行角度设置，如设置为30°，在标注和文字类中选择尺寸界限角度可变对齐尺寸标注，左键选择起点和终点，尺寸线位置左键点击要标注的管线的中间上面，输入长度：
AUTOCAD
1.安装AUTOCAD画单线图插件
可根据需要按照2006年以前和2006年以后的AUTOCAD的版本安装，但AUTOCAD宜安装在C盘中。
2.建立单线图画图边框
可以利用现有设计提供的AUTOCAD单线图边框，根据自己的需要设计本项目所需要的画图边框作为第一层。
轴测图(单线图)的 画法
轴测图（单线图）的画法轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后，就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。
2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。
3、等轴面的切换方法：F5或CTRL E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法：?与X轴平行的线，极坐标角度应输入30°，如@50<30。
?与Y轴平行的线，极坐标角度应输入150°，如@50<150。
?与Z轴平行的线，极坐标角度应输入90°，如@50<90.?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。
2、也可以打开正交状态进行画线。
如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。
▲实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。
1、激活轴测－－>启动正交，当前面为左面图形。
2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C 闭合，如下图1。
3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合，如图2。
【资源分享】教你认识单线图
【资源分享】教你认识单线图 单线图？轴测图？空视图？没错，他说的都是⼀张图！只要跟管道打交道，这个图你⼀定是再熟悉不过，不过鉴于仍有初学者以及乐学者对单线图想⼀探究竟，⼩编便简述⼀番。
1单线图的作⽤ ⾸先，我们来说⼀下单线图的作⽤。
单线图⽤于管道的预制与安装，对于不同管道，例如衬⾥管道、夹套管道、异形管道，按机械制图的图样画法绘制管段和管件图。
还可作为局部视图出现在管道平⾯布置图中，是为了⽅便安装⼈员更清楚的查看管道整体以及局部⾛向，⽅便施⼯以及管理。
２绘制范围 单线图并⾮全部管道都要绘制，但随着计算机软件的普及应⽤，全部管道绘制单线图也基本成为主流趋势。
同时考虑到项⽬⼤⼩以及设计院配置⽔平的综合考量，单线图的绘制也有其绘制范围。
⼩于和等于DN50的中、低压碳钢管道、⼩于和等于DN20的中、低压不锈钢管道，和⼩于等于DN6的⾼压管道，⼀般可不绘制轴测图。
但万事不是绝对，绘制与否，还应看是否管道平⾯布置图就可将管道表⽰清楚，也应与业主沟通以及按照设计院各⾃规定要求来做。
原则上，对于不绘制单线图的管道，应编制管段材料表。
３图纸内容 单线图中⼀般包含建北图标、图签及签署栏、管道特性栏、管道材料清单、设计说明、管道⾛向图及相关标注等，见下图。
视图⽅位标⽰ 视图⽅位，就是指图⾯上的建北⽅向，但⽆唯⼀规定，例如上图中建北位于图纸右上⾓，但随着PDMS的应⽤普及，单线图中的建北⼀般放置在左上⾓，⽅向斜向左上⾓，见下图中所⽰。
说到建北⽅位，⼩编想提醒⼀下设计⼈员，对于建北⽅位，应最初指定要求，否则在管道设计提应⼒条件的过程中，因建北⽅向不同，⽽给⾃⼰造成困扰。
图签及签署栏 图签中⼀般包含设计院LOGO、项⽬名称、图号及图名、设计阶段、专业及图纸张数等内容。
管道特性栏 管道特性栏⼀般包括管内介质名称、操作温度、操作压⼒、设计温度、设计压⼒、隔热材料、隔热材料厚度、伴管、防腐涂料、热处理要求、压⼒管道级别、管道分级及所在的管道平⾯布置图图号。
单线图画法 ppt课件
单线图画法
单线图画法
单线图画法
单线图画法
单线图画法
单线图画法
单线图画法
单线图画法
单线图画法
单线图画法
单线图画法
单线图画法
单线图画法
单线图画法
由于管道的截面尺寸比管道的长度尺寸要小 的多，所以在小比例施工图中，往往把管道壁厚 和空心的管腔全部看成一条线的投影，这种在图 形上用单根粗实线表示管子和管件的图样，通常 叫单线表示法，由它画成的图样叫单线图。
在管道工程安装施工图上多数采用单线图形 式表示，在制造及设备安装图上通常采用双线图 形式表示。
同时为了在图纸上能完整显示这些代表管道和管件的线条势必要把每根管子和管件都画的很小很细才行在这样的情况下管子及管件的壁厚很难再用虚线与实线表示清楚所以在图形上仅用两根线条表示管道和管件形状不再用线条表示管道壁厚的方法通常叫双线表示法由它画成的图样叫双线图
单线图画法
单线图画法
管道工程施工图从图形上可成单线图和双线图，因 为在实际施工过程中，要安装的管道往往很长而且很多， 要把这些管道画在图纸上，线条往往纵横交错密集繁多， 不易分清。同时，为了在图纸上能完整显示这些代表管 道和管件的线条，势必要把每根管子和管件都画的很小 很细才行，在这样的情况下，管子及管件的壁厚很难再 用虚线与实线表示清楚，所以在图形上仅用两根线条表 示管道和管件形状，不再用线条表示管道壁厚的方法通 常叫双线表示法，由它画成的图样叫双线图。
管道轴测单线图的图示方法
化工识图精品课程
管道轴测单线图的图示方法
图5-22 1条直管的斜等轴测单线图
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
3. 管子与管件的斜等轴测单线图
（1）直管的斜等轴侧单线图 ① 1条直管的斜等轴侧单线图 图 5-22（ c）所示是1条前后水平的直管的平、立、侧面单 线图，图5-22 （d）所示是1条前后水平的直管的斜等轴测单线 图。图5-22 （e）所示是1条立管的平、立、侧面单线图。图 522（f）所示是1条立管的斜等轴测单线图。 前后水平管在斜等轴测图上的长度，一般从 O 点起沿 OY （或OY轴的延长线）直接取该水平管在平面图上的实长。而立 管在斜等轴测图上的长度，一般从O点起沿OZ（或OZ轴的延长 线）直接取该立管在正立面图上的实长。
图5-24 90°弯头的斜等轴测单线图
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
3. 管子与管件的斜等轴测单线图
（2）各种管件的斜等轴测单线图 各种管件摆放位置不同，其方位和斜等轴测图的图形也不 同。 ② 正三通和正四通的斜等轴测单线图
图5-25（a）分别是正三通的平、 立面单线图，对应的斜等轴测 图如图5-25（b）所示。图5-25 （c）分别是正四通的平、立面 单线图，对应的斜等轴测图如 图5-25（d）所示。
国家示范性职业学校数字化资源共建共享计划 化学工艺专业精品课程
化工 识图
模块五
管道单线图的识读
课题2. 管道单线图的图示
哈密职业技术学校
化工识图精品课程
管道轴测单线图的图示方法
管道轴测单线图是表达自设备间的一段管道及其所连接的
