2009年重庆暖通专业课考研真题
2008-2009年注册公用设备工程师(暖通空调)《专业知识考试》真题及详解【圣才出品】
2009年注册公用设备工程师（暖通空调）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有一个符合题意）1．不同传热系数和遮阳系数的外窗作为公共建筑外围护结构时，更适合于严寒地区的外窗应是下列哪一项？（）A．传热系数小且遮阳系数大B．传热系数大且遮阳系数小C．传热系数小且遮阳系数小D．传热系数大且遮阳系数大【答案】A【解析】遮阳系数的定义：SC＝透过玻璃的热量/全部的太阳辐射热量，遮阳系数大表明透过玻璃的热量多。
根据《公共建筑节能设计标准》（GB50189—2005）第4.2.2条，根据建筑所处城市的建筑气候分区，围护结构的热工性能应分别符合表4.2.2-1、表4.2.2-2、表4.2.2-3、表4.2.2-4、表4.2.2-5以及表4.2.2-6的规定，其中外墙的传热系数为包括结构性热桥在内的平均值K。
当建筑所处城市属于温和地区时，应判断该城市的气候条件与表4.2.1中的哪个城市最接近，围护结构的热工性能应符合那个城市所属的气候分区的规定。
当本条文的规定不能满足时，必须按本标准第4.3节的规定进行权衡判断。
严寒地区对遮阳系数没有限值要求，透过的辐射热多，所以遮阳系数要大。
【说明】最新规范《公共建筑节能设计标准》（GB50189—2015）对上述内容进行了修订，第3.3.1条规定，根据建筑热工设计的气候分区，甲类公共建筑的围护结构热工性能应分别符合表3.3.1-1～3.3.1-6的规定。
当不能满足本条的规定时，必须按本标准规定的方法进行权衡判断。
第3.3.2条规定，乙类公共建筑的围护结构热工性能应符合表3.3.2-1和表3.3.2-2的规定。
2．采暖管道穿过有严格防水要求的建筑物的地下室外墙时，下列哪一项是正确的？（）A．采用刚性防水套管B．采用柔性防水套管C．墙上预留洞安装完毕后，将管道与预留洞之间的间隙用防水材料封堵D．墙上预埋管道与采暖管道直接连接【答案】B【解析】根据《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）第3.3.3条，地下室或地下构筑物外墙有管道穿过的，应采取防水措施。
2009年硕士研究生入学考试专业课试题-03
第五题图
六、图示为一安全阀，其阀座直径 d=25mm，当阀座处的压力 p=4Mpa 时，通 过油的流量为 qv=10L/s，油的密度为 ρ=900Kg/m3，此时阀的开度 x=5mm。如 开启阀的初始压力 p0=3Mpa，阀的弹簧刚度 K=20N/mm，忽略流动损失，试确 定射流方向角 α 。 15 分） （
第六题图
第 3 页 共 8 页
工程热力学试题（ 工程热力学试题（60 分）任选之一
一、是非判断：是在（ ）内画“＋”号，非在（ ）内画“—”号，每题 1 分，共 10 分 共
1、 热力系是指参与热力过程的物体群（ ） 。
2、 供热系数总是大于 1，制冷系数也可以大于 1（ ） 。 3、 压缩因子的值可以大于 1，也可以小于 1（ ） 。 ） 。 ） 。
三、推求边界层的动量积分关系式（15 分） （ 四、试推导说明圆柱外伸管嘴出流流量大于同直径薄壁小孔口的出流 流量（10 分） （
第 2 页 共 8 页
五、一圆形容器，直径 D=1.2 m，完全充满水，顶盖上在 r0=0.43m 处开一小孔， 敞口测压管中的水位 h=0.5m，问旋转角速度 ω 多大时，顶盖所受的静水总压 力为零？（15 分） （
2
ρ、c p、λ、η 。
y、v u∞、T∞ x、u Tw （题 3 图）
(1) 试写出求解该对流换热问题的完整数学描述（8 分） （ ； (2) 试由其能量微分方程导出相似特征数，并说明其含义（9 分） （ ； 。 (3) 若 Tw > T∞，分析指出平板表面的热流密度方向（3 分） （
第 6 页 共 8 页
•
（1）各点的状态参数（温度、压力、比体积） （3）定压加热过程的加热量 q1 p （5）循环输出的净功率 wnet
全国注册公用设备工程师(暖通空调)职业资格考试专业案例(下)真题2009年
全国注册公用设备工程师(暖通空调)职业资格考试专业案例(下)真题2009年(总分：100.00，做题时间：90分钟)一、案例题(总题数：24，分数：100.00)1.某热湿作业车间冬季的室内温度为23℃，相对湿度为70%，采暖室外计算温度为-8℃，R n=0.115m 2·K/W，当地大气压为标准大气压，现要求外窗的内表面不结露，且选用造价低的窗玻璃，应是下列何项?∙ A.K=1.2W/(m2·K)∙ B.K=1.5W/(m2·K)∙ C.K=1.7W/(m2·K)∙ D.K=2.0W/(m2·K)（分数：4.00）A.B. √C.D.解析：[解析]查h-d图得：露点温度t 1=17.24℃在保证不结露的情况下，根据热量平衡关系得：为保证不结露并且造价最低选择K=1.5W/(m 2·K)2.某建筑的设计采暖负荷为200kW，供回水温度为80℃/60℃，计算阻力损失为50kPa，其入口处外网的实际供回水压差为40kPa，该建筑采暖系统的实际热水循环量应是下列何项?（分数：4.00）A.6550～6950kg/hB.7000～7450kg/hC.7500～8000kg/h √D.8050～8550kg/h解析：[解析]设计热水循环量：由于管网阻力系数S值不变则：3.某生活小区总建筑面积156000m 2，设计的采暖热负荷指标为44.1W/m 2 (已含管网损失)，室内设计温度为18℃，该地区的室外设计温度为-7.5℃，采暖期的室外平均温度为-1.6℃，采暖期为122天，该小区采暖的全年耗热量应是下列何项?（分数：4.00）A.58500～59000GJB.55500～56000GJ √C.52700～53200GJD.50000～50500GJ解析：[解析]根据《热网规》(CJJ 34—2010)第3.2.1条(1).某热水网路，已知总流量为200m 3 /h，各用户的流量：用户1和用户3均为60m 3 /h，用户2为80m 3 /h，热网示意图如图所示，压力测点的压力数值见下表，试求关闭用户2后，用户1和用户3并联管段的总阻力数应是下列何项?∙ A.0.5～1.0Pa/(m3/h)2∙ B.1.2～1.7Pa/(m3/h)2∙ C.2.0～2.5Pa/(m3/h)2∙ D.2.8～3.3Pa/(m3/h)2（分数：4.00）A. √B.C.D.解析：[解析]本类型题目为采暖经典题目，计算量较大，注意掌握计算方法，可参见《教材(第二版)》P127例题。

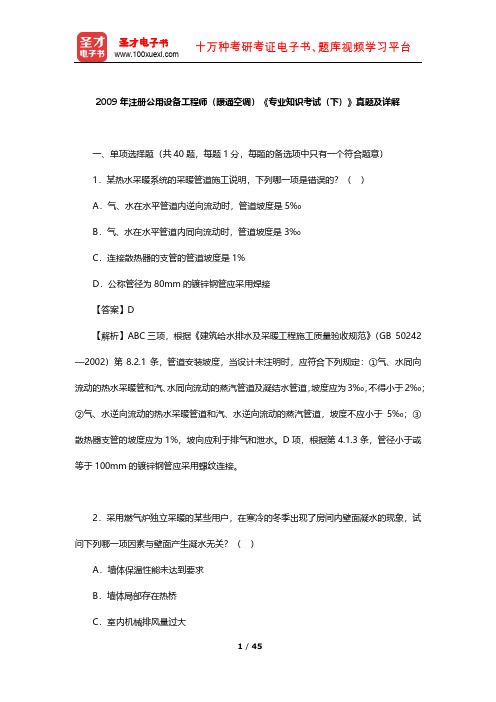

2009年注册公用设备工程师(暖通空调)《专业知识考试(下)》真题及详解【圣才出品】
2009年注册公用设备工程师（暖通空调）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有一个符合题意）1．某热水采暖系统的采暖管道施工说明，下列哪一项是错误的？（）A．气、水在水平管道内逆向流动时，管道坡度是5‰B．气、水在水平管道内同向流动时，管道坡度是3‰C．连接散热器的支管的管道坡度是1%D．公称管径为80mm的镀锌钢管应采用焊接【答案】D【解析】ABC三项，根据《建筑给水排水及采暖工程施工质量验收规范》（GB 50242—2002）第8.2.1条，管道安装坡度，当设计未注明时，应符合下列规定：①气、水同向流动的热水采暖管和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰，不得小于2‰；②气、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5‰；③散热器支管的坡度应为1%，坡向应利于排气和泄水。
D项，根据第4.1.3条，管径小于或等于100mm的镀锌钢管应采用螺纹连接。
2．采用燃气炉独立采暖的某些用户，在寒冷的冬季出现了房间内壁面凝水的现象，试问下列哪一项因素与壁面产生凝水无关？（）A．墙体保温性能未达到要求B．墙体局部存在热桥C．室内机械排风量过大D．室内人员密度过大【答案】C【解析】A项，保温未达到要求，导致墙内表面温度过低，低于室内空气露点温度时内壁面就会结露。
B项，热桥部位保温差，内表面温度低，易结露。
CD两项，室内空气变化过程如题2解图所示。
C项，室外干冷空气W进入室内与室内空气Ⅳ混合，排风量越大进入的干冷空气越多，混合状态点C点越偏向W点，C点的露点温度始终低于壁面温度，不会结露。
D项，由于室内人员密度过大，人员散热散湿量后房间温度湿度均升高（由状态点N1向状态点N2移动），室内空气的露点温度随之升高，当露点温度升高到内壁面温度以上时，内壁面就会结露。
题2解图3．工业建筑采用燃气红外线全面辐射采暖，计算其总耗热量时，错误的应为下列哪一项？（）A．不计算因温度梯度而引起的耗热量附加值B．按规范中关于热负荷的规定计算对流采暖耗热量（不计温度梯度的影响），乘以0.8～0.9的系数确定总耗热量C．辐射器的安装高度过高时，需对其总耗热量进行修正D．按室内设计温度降低2～3℃，采用规范中关于热负荷的规定计算对流采暖耗热量【答案】D【解析】根据《工业供暖通风与空气调节设计规范》（GB 50019—2015）第5.5.4条，采用燃气红外线辐射供暖时，热负荷应按本规范第5.2节的有关规定进行计算，室内计算温度宜低于对流供暖室内空气温度2℃～3℃，，当由室内向燃烧器提供空气时，还应计算加热该空气量所需的热负荷。

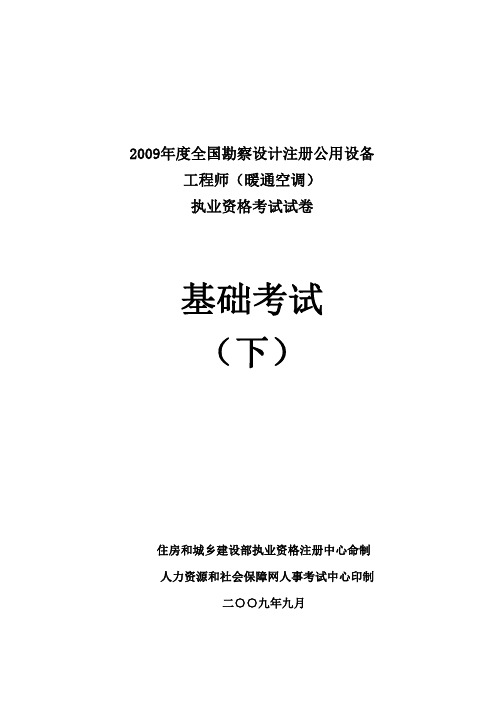

2009注册公用设备工程师(暖通空调)专业基础考试真题
2009年度全国勘察设计注册公用设备 工程师（暖通空调）执业资格考试试卷基础考试（下）住房和城乡建设部执业资格注册中心命制人力资源和社会保障网人事考试中心印制二○○九年九月单项选择题（共60题，每题2分，每题的备选项中只有一个最符合题意）1、表压力、大气压力、真空度和绝对压力中只有：A、大气压力是状态参数B、表压力是状态参数C、绝对压力是状态参数D、真空度是状态参数2、理论上认为，水在工业锅炉内的吸热过程是：A、定容过程B、定压过程C、多变过程D、定温过程3、评价热机的经济性能是循环热效率，它可以写成：A、（循环中工质吸热量-循环中工质放热量）/循环中工质吸热量B、（循环中工质吸热量-循环中工质放热量）/循环中转换为功的热量C、循环中转换为功的热量/循环中工质吸热量D、循环中转换为功的热量/循环中工质放热量4、某电厂有三台锅炉合用一个烟囱，每台锅炉每秒钟产生烟气73m (已折算到标准状态下的容积)。
烟囱出口处的烟气温度为100℃，压力近似等于1.0133×10 Pa,烟气流速为30m/s，则烟囱的出口直径是：A、3.56mB、1.76mC、1.66mD、2.55m5、气体在某一过程中放出热量100kJ,对外界作功50 kJ，则其内能变化量为：A、-150 kJB、150 kJC、50 kJD、-50 kJ6、湿空气的焓可用h=1.01t+0.001d(2501+1.85t)来计算，其中温度t是指：A、湿球温度B、干球温度C、露点温度D、任意给定的温度7、压力为9.807×10 Pa、温度为30℃的空气，流经阀门时产生绝热节流作用，使压力降为6.865×10 Pa，此时的温度为：A、10℃B、30℃C、27℃D、78℃8、0.3标准立方米的氧气，在温度t =45℃和压力p =103.2kPa下盛于一个具有可移动活塞的圆筒中，先在定压下对氧气加热，热力过程为1—2，然后再定容下冷却到初温45℃，过程为2—3。
《注册设备工程师暖通空调专业》真题解析及总结(通风机性能计算(12))【圣才出品】
专题八 通风机性能计算（12）一、通风机所配电机功率计算1．电机功率：()3600y Lp N W =2．考虑到通风机的机械效率及电机安全容量系数，所配电机功率为：()3600ηη=⋅⋅⋅mLp N K W K 为电机容量安全系数；ƞ为全压效率；ƞm 为通风机机械效率。
3．注意事项：（1）在通风机样本和产品铭牌上标出的性能参数通常是标准状态下的实验测试数值，即：大气压力B ＝101.3kPa ，空气温度t ＝20℃，此时空气密度为ρ＝1.20kg/m 3；（2）通风机的运行功率与K 值无关；（3）功率之间的关系：()3600=y Lp N 叶轮转动功率→()3600z Lp N η=风机轴功率→ ()3600ηη=⋅⋅m Lp N 电机轴功率→()3600ηη=⋅⋅⋅mLp N K 配电机功率。
二、通风机性能参数的变化计算1．参考《教材（第三版）》表2.8-6。
2．变频风机计算功率：21P SQ ∆=。
3．注意事项：（1）不管那种变化，效率总是保持相等； （2）密度的修正：221112ρρ=⨯P T P T ； （3）双速风机排风排烟：n 与T 同时变→L 与P 的变化→N 的变化。
三、单位风量耗功计算1．参考《公建节能》第4.3.22条；表2.8-6；2．注意计算过程效率的选取和位风量耗功限值的确定。
四、噪声性能计算1．声功率级：()2WC W =10lg 20L L QH ++；2．注意风机的最佳工况点就是最高效率点，也就是比声功率级的最低点。
五、真题：1．某民用建筑的全面通风系统，系统计算总风量为10000m 3/h ，系统计算总压力损失300Pa ，当地大气压力为101.3kPa ，假设空气温度为20℃。
若选用风系统全压效率为0.65，机械效率为0.98，在选择确定通风机时，风机的配用电动机容量至少应为下列何项？（风机风量按计算风量附加5%，风压按计算阻力附加10%）【2012-4-11】A ．1.25～1.4kWB ．1.4～1.50kWC ．1.6～1.75kWD ．1.8～2.0kW 【解析】（1）风机风量：L 风＝10000×1.05＝10500m 3/h ；风机风压：P 风＝300×1.1＝330 Pa 。
《注册设备工程师暖通空调专业》真题解析及总结(空气除湿计算(9))【圣才出品】
专题四空气除湿计算（9）一、出题方式：1．已知一次回风和二次回风各状态点参数，求送风量和冷量；2．已知室内外各状态点参数，求混风状态点和混风比；3．已知室内外各状态点参数，求表冷器冷量。
二、核心公式：1．基本概念及公式表3-4-12．湿度处理设备表3-4-2三、重点强调：1．此类题目计算量不大，需要更加认真、更加细心；2．此类题目核心为空气处理前后湿量平衡；3．此类题目通过真题的演练完全可以掌握；四、真题：1．冬季某空调房间G＝120000kg/h，室内空气设计参数t n＝23°C，φn＝85%，室内无余湿，当地大气压力B＝101.3kPa，室外空气设计参数t w＝2°C，φn＝70%，采用组合式空调机组，一次回风系统（回风参数与室内空气参数相同），新风比为10%，干蒸汽加湿。
计算加湿的干蒸汽耗量应是下列何值？并以图绘制出空气处理过程。
【2009-3-14】A．130～200kg/hB．380～400kg/hC．800～840kg/hD．1140～1200kg/h【解析】干蒸汽加湿为等温加湿过程，处理过程见图3-4-1。
图3-4-1（1）查h-d 图得： 3.2/,15.2/w N d g kg d g kg ==；（2）C 点含湿量：0.10.914/c w N d d d g kg =+=；（3）加湿量：()145/E C W G d d kg h =-=。
【答案】A【解题思路】本题考查干蒸汽加湿过程加湿量计算，首先应将处理过程在焓湿图上进行绘制，要清楚了解干蒸汽加湿为等温加湿过程，通过焓湿图可以很直观的进行计算。
2．某房间冬季采暖采用散热器，房间净面积20m 3，净高2.8m ，室内温度t n ＝20°C，相对湿度φn ＝50%。
经窗户的自然换气量为1次/h ，计算的散热器散热量为Q ，如采用喷雾加湿，且维持室内空气参数不变，加湿量和计算散热器散热量的变化应是下列何项？【2009-4-12】已知：室内散湿量可以忽略不计，该地区为标准大气压，空气密度取1.20kg/m 3，计算室外温度为－6°C，相对湿度50%。
2009工程师给排水暖通管道题及答案
通风及给排水、暖通（管道）部分1、适用于建筑施工企业的主要法律法规（至少举出三种）《中华人民共和国建筑法》、《安全生产法》、《建设工程质量管理条例》、《建设工程安全生产管理条例》、《特种设备安全监察条例》、《安全生产许可证条例》、《山西省安全生产监督管理办法》、《行政许可法》、《合同法》、《招标投标法》、《劳动法》、《环境保护法》、《计量法》、其他技术法规（如：锅炉、压力容器监察规程等）、《工程建设重大事故报告和调查程序规定》等。
2、《特种设备安全监察条例》所称的“特种设备”包括哪些设备？特种设备是指涉及生命安全、危险性较大的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施、厂（场）内机动车辆等。
3、按照《建筑法》的规定，从事建筑活动的建筑施工企业，应具备哪些条件？（1）有符合国家规定的注册资本；（2）有与其从事的建筑活动相适应的具有法定执业资格的专业技术人员；（3）有从事相关建筑活动所应有的技术装备；（4）法律、行政法规规定的其他条件。
4、在隐蔽工程的施工、验收过程中，施工单位应做哪些工作？（《建设工程质量管理条例》第29条）施工单位必须建立、健全施工质量的检验制度，严格工序管理，作好隐蔽工程的质量检查和记录。
隐蔽工程在隐蔽前，施工单位应通知建设单位和建设工程质量监督机构。
5、按照《建设工程安全生产管理条例》，应在施工组织设计中编制的措施和方案有哪些？施工单位应当在施工组织设计中编制安全技术措施和施工现场临时用电方案。
对于达到一定规模的危险性较大的分部分项工程应编制专项施工方案，并附具安全验算结果，经施工单位技术负责人，总监理工程师签字后实施，由专职安全生产管理人员进行现场监督。
包括：⑴基坑支护与降水工程；⑵土方开挖工程；⑶模板工程；⑷起重吊装工程；⑸脚手架工程；⑹拆除、爆破工程；⑺有关部门规定的其他危险性较大的工程。
6、GB/T19000—2000质量管理体系标准提出八项质量管理原则，请举出至少三项。
2009年注册公用设备工程师(暖通空调)《专业案例考试(上)》真题及详解(圣才出品)
暖设备，减少地面辐射供暖系统的热负荷。
【说明】新版《辐射供暖供冷技术规程》（JGJ142—2012）规范已删除了 0.9～0.95 倍
的说法。
5．某带有混水装置直接连接的热水供暖系统，热力网的设计供回水温度为 150℃/70℃， 供暖用户的设计供回水温度为 95℃/70℃，承担用户负荷的热力网的热水流量为 200t/h， 则混水装置的设计流量应为下列哪一项？（ ）
A．920～940W B．890～910W C．860～880W D．810～830W 【答案】C 【解析】当窗墙面积比超过 1：1 时，对窗的基本耗热量增加 10%。依题意，
窗墙比 = (3.9 2.1) / (4.53.6 − 3.9 2.1) =1.02 1
故散热器耗热量为：
Q =(243 + 4901.1)(1−15%)+ 205 00t/h C．440t/h D．620t/h 【答案】C 【解析】根据《城镇供热管网设计规范》（CJJ 34—2010）第 10.3.6 条第 1 款，混水
4 / 22
圣才电子书 十万种考研考证电子书、题库视频学习平台
装置的设计流量按照下式计算：
受潮。
2．某五层办公楼冬季采用散热器采暖，层高均为 3.6m，二层有一个办公室的南向外墙 宽 4.5m，房间进深 5.4m，南向外窗 3.9×2.1m，该办公室的南外墙基本耗热量 243W，南
1 / 22
圣才电子书 十万种考研考证电子书、题库视频学习平台
外窗的基本耗热量为 490W，南外窗缝渗入室内的冷空气的耗热量为 205W。不计与邻户之 间的传热，南向的朝向修正按－15%计算，该室选用散热器时，其耗热量应是哪一项？（ ）
u = t1 −1 = 150 − 95 = 2.2 1 − t2 95 − 70
2009年注册公用设备工程师(暖通空调、动力)《专业基础考试》真题及详解【圣才出品】
4 / 35
圣才电子书 十万种考研考证电子书、题库视频学习平台
过程中氧气与外界交换热量之和，即 Q=Q 1＋Q 2，0.3 标准立方米的氧气的质量：m p0V0 ， RT0
1-2 定压过程中的吸热量： 2-3 定容过程中的吸热量： 由 1-2 过程为定压过程，因此 p1=p2=103.2kPa，2-3 过程为定容过程，已知状态点 3 的压力和温度，可以求得状态点 2 的温度 T2：
9．图为卡诺制冷循环的 T-s 图，从图中可知，表示制冷量的是（ ）。 A．面积 efghe B．面积 hgdch C．面积 cfghe＋面积 hgdch D．面积 aehba＋面积 efghe
【答案】C
【解析】实际循环热效率的表达式为：t
w q1
，取
q1 为循环中工质吸热量，q2 为循
环中工质放热量。若忽略循环过程中的热量散失，则 q1 q2 w ，不忽略热损失时则表达
式t
w q1
=
q1 q2 q1
不成立。
4．某电厂有三台锅炉合用一个烟囱，每台锅炉每秒钟产生烟气 73m3（已折算到标准
5 / 35
圣才电子书
十万种考研考证电子书、题库视频学习平台
题9图
【答案】B
【解析】在 T-s 图上，面积代表热量，矩形 efghe 的面积表示循环过程的净热量，矩
形 dfecd 的面积表示循环过程的放热量，矩形 hgdch 的面积表示循环过程的吸热量即制冷
量。
10．冬天用一热泵向室内供热，使室内温度保持在 20℃，已知房屋的散热损失是 120000kJ／h，室外环境温度为-10℃，则带动该热泵所需的最小功率是（ ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆大学2009年硕士研究生入学考试试题 科目代号：855
科目名称：传热学1
特别提醒考生：
答题一律做在答题纸上（包括填空题、选择题、改错题等），直接做在试题上按零分记。
1、 名词解释（说明物理意义，有单位的请写出单位）（30分）
（1） 导热系数λ和热扩散率（导温系数）α；
（2） 毕渥准则Bi 和傅里叶准则Fo ；
（3） 辐射强度I 和有效辐射J 。
2、 一个完整导热问题的数学描述应包括哪两个方面的内容？当采用数值方法求解导热问题时，数学描述中的内容能否忽略，为什么？（12分）
3、 对于光滑管内湍流受迫流动换热，迪图斯-贝尔特公式是使用得最广泛的实验关联式，其形式为Nu = 0.023Re f 0.8Pr f n 。
其中，当加热液体时，n = 0.4；冷却液体时，n = 0.3。
试分析：①为什么n 取不同的数值？②该式是否考虑了入口段的影响？（12分）
4、 对于逆流型换热器，其效能的表达式为：
1exp[(1)]1exp exp[(1)]NTU Cr Cr NTU Cr ----∙--=
ε 解释ε、NTU 、Cr 的物理意义，并证明当Cr →1时，ε= NTU/(1+NTU)。
（16分）
5、 为测量某种材料的导热系数随温度的变化规律，取厚度为50mm 的无限大平壁试样，稳态时测得：材料两侧的温度分别为100℃和20℃，中心面的温度为50℃，热流密度为500W/m 2，试确定λ=λ0（1+bt ）关系式中的常数λ0
和b 。
（16分）
6、水以1m/s的速度通过内径为20mm，长为6m的管子，压降ΔP = 2064Pa，
管壁的平均温度为80℃，管内水的平均温度为60℃，试用类比律St f Pr f2/3= f/8。
求表面传热系数h和对流换热量Φ？已知t f = 60℃时，水的物性为ρ 1 = 983Kg/m3，Cp f= 4179J/(Kg·K)，Pr f= 2.99（26分）
7、有一长、宽、高均为3m的正方体房间，地板温度为27℃，天花板温度为14℃，
四周壁面绝热，所有表面的发射率均为0.8。
已知任意两表面间的角系数均为
0.2（房间共6个面），应用网络法求解地板与天花板间的辐射换热量以及绝
热壁面温度。
（20分）
8、内径为d1 = 50mm，管壁厚度δ 1 = 5mm的热水输送钢管穿越一长度为30m
的大房间，热水进口温度为80℃、出口温度为79.8℃，热水的质量流量M = 1.5Kg/s。
为减少热损失，管外包有一层厚度δ 2 = 25mm、导热系数λ 2 = 0.85W/(m·℃)的保温材料。
已测得大房间内空气温度为14℃，保温层外表面温度30℃、发射率ε= 0.8。
忽略钢管壁导热热阻，大房间壁面温度可近似认为等于室内空气温度，求：①每米长热水管外表面的辐射热损失q lr? ②室内空气与钢管壁之间的自然对流换热表面传热系数h c2? ③热水与输送管内壁面的传热系数h c1? [注：求h c1时，热水平均温度取进出口温度的平均值，比热容C p = 4.19KJ/(Kg·K) ]。
（28分）。
