数字万用表、摇表、接地电阻表的使用方法和注意事项
接地摇表使用方法说明及接地电阻测试标准
接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。
以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
数字万用表使用方法
数字万用表使用方法2010-01-27 10:15简介：数字万用表相对来说，属于比较简单的测量仪器。
本篇，作者就教大家数字万用表的正确使用方法。
从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。
一、电压的测量1、直流电压的测量，如电池、随身听电源等。
首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。
把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。
数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。
如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
2、交流电压的测量。
表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。
二、电流的测量1、直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。
调整好后，就可以测量了。
将万用表串进电路中，保持稳定，即可读数。
若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
交流电流的测量。
测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。
万用表、摇表的使用方法
万用表、摇表的使用方法万用表万用表是用来测量交直流电压、电阻、直流电流等的仪表。
是电工和无线电制作的必备工具。
初看起来万用表很复杂，实际上它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成。
使用时如果把量程选择开关指向直流电流范围时，电流表M并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电流表。
测量结果要看刻度盘上直流电流刻度来读数。
通常刻度盘上第二行为电流刻度。
同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(用串联电阻分压的原理，使它成为一个多程量的电压表)。
读数要看刻度盘上直流电压刻度。
大多数的万用表电压和电流合用一刻度。
如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。
测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。
选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。
万用表的型号很多，但其基本使用方法是相同的。
现以MF30型万用表为例，介绍它的使用方法。
使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。
明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置。
切不可弄错档位。
例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。
第二，使用前观察一压时，表笔没有正负之分。
指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
摇表的使用方法和注意事项

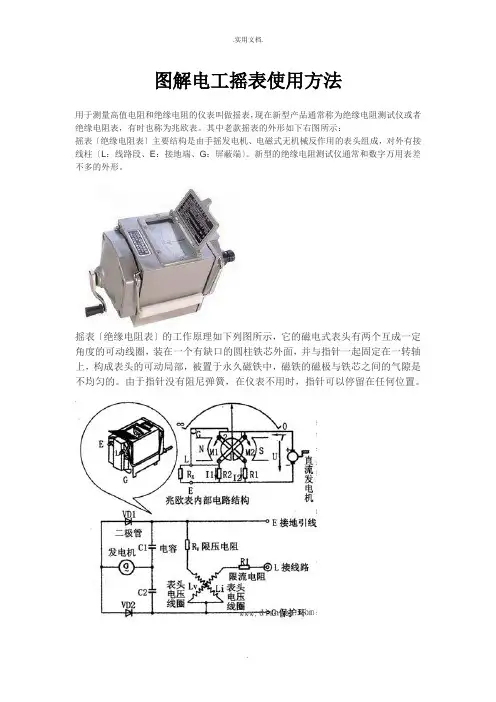

图解电工摇表使用方法用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。
其中老款摇表的外形如下右图所示：摇表〔绝缘电阻表〕主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱〔L：线路段、E：接地端、G：屏蔽端〕。
新型的绝缘电阻测试仪通常和数字万用表差不多的外形。
摇表〔绝缘电阻表〕的工作原理如下列图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动局部，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。
由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。
摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷〔Rc+R1+Rx〕、R2=U÷〔Rf+R2〕处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。
在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。
当Rx断开时〔即X=∞〔无穷大〕〕，I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，假设将Rx短接〔即Rx=0〕，此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。
根据此原理可以检验摇表的好坏。
首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表〔兆欧表〕，额定电压在500伏以上的选用1000伏~2500伏的兆欧表。
摇表的使用方法摇表〔兆欧表〕有三个测量端钮，一个线路端钮〔L〕，另一个是接地端钮〔E〕，还有一个为屏蔽端钮〔G〕。
摇表的使用方法及注意事项
将摇表接线柱的（E）可靠接地，（L）接到被测线 路上。按顺时针方向摇动摇表的发电机手把，转速由慢 变快，转速达120/分钟匀速摇动，约一分钟后发电机转 速稳定时，表针也稳定下来,这时表针指示的数值就是所 测得的绝缘电阻值。测量方法如下图所示。
图2 测量照明线路绝 缘电阻或电力线路绝
测量相间绝缘电阻时，可分别将两端“L”和“E”分别接 任意两相芯线，即可测出相间绝缘电阻值。测量方法如图8所 示。
图7测量橡套电缆的对地绝缘电阻
图8 测量相间绝缘电阻
摇表使用时的注意事项
1、应视被测设备电压等级选用合适的摇表。 2、测量用的导线，应使用绝缘导线，其端部应有绝缘套。 3、摇表与被测设备之间应使用单股线分开单独连接，并保持
缘电阻
（2）测量电机的绝缘电阻
将摇表接线柱的（E）接机壳。（L）接到电机绕 组上,以120转/分的速度摇动摇表手柄。指针稳定后读 数。测量方法如图3所示。
图3测量电机的绝缘电阻
（3）测量变压器各相线圈绝缘电阻
1）测量各相线圈对地绝缘电阻时， 将绕组的导线接摇表“L”接线柱，将 设备外壳和铁芯接摇表“E”接线柱， 瓷瓶外表接于“G”接线柱。测量方法 如图4所示。 2) 测量绕组的相间绝缘电阻时，用 摇表的（L）接线柱和（E）接线柱分 别接任意两根导线，分别测量相间绝 缘电阻。
线路表面清洁干燥，避免因线与线之间绝缘不良引起误差。 4、测量绝缘时，必须将被测设备从各方面断开，验明无电压，
确实证明设备无人工作后，方可进行。在测量中禁止他人接 近设备。 5、在测量绝缘前后，必须将被试设备对地放电。被测设备必 须与其他电源断开，以保护设备及人身安全。 6、测量线路绝缘时，应取得对方允许后方可进行。
信号常用仪表的使用方法分解
〔一〕万用表使用要求： 〔1〕仪表在使用时应水平放置，在使用前应检查仪表指针是否在标度尺的 起始端点上，假设偏离时应调整机械零位调整器，使指针在起始点上。假设指 针调整或断电后恢复不到始端点上，应准时送到段电子车间计量工区进展检验 修理。 〔2〕测试表棒的连接，除专用量限插口〔例如MF368万用表的1500V的插口〕 外，均应将红色表棒插在标有“+”的插孔内，黑色表棒插在标有“*”或标有 “-”的插孔内。在使用专用量限插孔时，红色表棒插在专用插孔内，黑色表棒 插在标有“*”或标有“-”的插孔内。 〔3〕应依据测量对象及其量限要求将万用表转换旋转到需要的位置，当测 量未知大小的电量时，应先将量限开关旋转至最大限量测量，然后在选择适当 的量限，为保证测量的牢靠准确，在测量时，被测量的值应大于仪表测量上限 〔表盘满刻度〕的2/3，使指针偏转最大，误差最小。 〔4〕在测量直流电〔直流电压或直流电流〕时要留意正负极性，假设被测 对象极性不知道，可先将转换开关旋转到直流电〔直流电压或直流电流〕最大 限量档位，然后将黑色表棒接到被测对象一端子上，将红色表棒在被测对象另 一端子上快速碰一下，马上拿开，观看指针偏向就可确定被测对象极性，测试 时动作肯定要快。
兰州电务段职教科
1.五、CD96系列在线测试仪表的使用方法
作为ZPW-2023系列无绝缘信号系统的专用修理测试仪表，它具有该 系列轨道电路在线故障检测功能，在不撤除任何使用设备配线的条件下， 实现对室内外各项设备电气参数的在线测试。它具有双测量输入端口，可 以实现25Hz和50Hz相敏轨道电路的电压相位差测试，可以实现轨道补偿 电容、铆接塞钉、调谐单元、空心线圈、绝缘轨距杆漏泄电流测量。适合 25Hz信号、50Hz信号与移频信号混迭的场合测试使用。 〔一〕CD96系列仪表键盘定义： 开键：仪表供电电源开启； 关键：仪表供电电源关断； 键：上移光标/上选载频/数字增加； ▼键：下移光标/下选载频/数字削减； 背光键：显示屏背光照明翻开/关闭； →键：左、右移动选项光标； V/A键：开通V〔或A〕端口，且切断A〔或V〕端口； 确认键：选中、确认； 返回键：返回、退出； 拍照键：测试全屏锁定反显；
接地摇表使用方法说明及接地电阻测试标准
接地摇表使用方法说明及接地电阻测试标准接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。
以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
接地摇表使用方法说明及接地电阻测试标准
接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。
以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m 的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字万用表、摇表、接地电阻表的使用方法和注意事项数字万用表一、数字万用表的使用注意事项1、注意正确选择量程及红表笔插孔。
对未知量进行测量时,应首先把量程调到最大，然后从大到小调直到合适为止.若表显示“1"表示过载,应加大量程.2、改变量程时,表笔应与被测点断开.3、测量电流是切忌过载。
4、不允许用电阻档和电流档测电压.5、测量电阻时不能带电测量。
二、数字万用表的使用方法1、直流电压测量（1）将黑色表笔插入COM插孔，红表笔插入V插孔.（2）将旋钮置于V————量程范围,将功能开关置于最大量程并逐渐下调，并将测试笔并联接到待测电源或负载上,红表笔接触电压高的一端,黑表笔接到电压低的一端。
（3）测直流电压最高不应超过1000V，否则有触电的危险.2、交流电压测量（1）将黑色表笔插入COM插孔,红表笔插入V插孔。
（2）将旋钮置于V量程范围，将功能开关置于最大量程并逐渐下调，并将测试笔并联接到待测电源或负载上。
（3）测交流电压不要超过750V，否则有损坏线路和触电的危险。
3、直流电流测量（1）将黑表笔插入COM插孔，当测量最大值200mA以下电流时，红表笔插入mA插孔，当测量最大值为20A的电流时,红表笔插入A插孔。
（2）将旋钮置于A量程，并将测试表串联接入到待测负载回路里，电流值显示的同时，将显示红表笔的极性。
4、交流电流的测量（1）将黑表笔插入COM插孔,当测量最大值为200mA以下电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入A插孔.（2）将旋钮置于A量程，并将测试笔串联接入到待测负载回路里.5、电阻测量（1）将黑表笔插入COM插孔，红表笔插入Ω插孔。
（2）将旋钮置于电阻量程，将测试表笔并联接到待测电阻上。
6、电容测量待测电容先放电后进行测试,以防损坏本表或引起测量误差。
7、频率测量（1）将红表笔插入HZ插孔，黑表笔插入COM插孔.（2）将旋钮置于KHZ量程，并将测试笔并联接到频率源上，直接从显示屏上读取频率值。
8、二极管测试及蜂鸣通断测试(1）将黑色表笔插入COM插孔，红表笔插入VΩ插孔，将旋钮置于“二极管、通断”档，并将表笔连接到待测二极管上，读取为二极管正向压降的近似值. （2)将表笔连接到待测线路的两端，如果两端电阻值低于约70Ω，内置蜂鸣器发声。
摇表摇表，是为了避免事故发生，用于测量各种电器设备的绝缘电阻的兆欧级电阻表。
简介现代生活日新月异，人们一刻也离不开电。
在用电过程中就存在着用电安全问题,电器设备正常运行的最基本条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。
当受热和受潮时,绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生.为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。
判断其绝缘程度是否满足设备需要.普通电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高（一般为兆欧级），在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值.兆欧表也叫绝缘电阻表,它是测量绝缘电阻最常用的仪表。
它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。
兆欧表用于测量绝缘电阻即方便又可靠。
但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。
准备工作兆欧表在工作时，自身产生高电压，而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。
使用前,首先要做好以下各种准备：（1）测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量，以保证人身和设备的安全。
(2）对可能感应出高压电的设备，必须消除这种可能性后,才能进行测量。
(3)被测物表面要清洁，减少接触电阻,确保测量结果的正确性.（4）测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。
即摇动手柄，使电机达到额定转速,兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置.(5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
测量做好上述准备工作后就可以进行测量了,在测量时，还要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。
兆欧表的接线柱共有三个:一个为“L”即线端，一个“E"即为地端,再一个“G”即屏蔽端（也叫保护环)，一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。
这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不在流过兆欧表的测量机构（动圈）。
这样就从根本上消除了表面漏电流的影响，特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽端钮“G"，因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大，为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。
当用兆欧表摇测电器设备的绝缘电阻时，一定要注意“L”和“E”端不能接反，正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳，“G”屏蔽端接被测设备的绝缘部分。
如果将“L"和“E"接反了，流过绝缘体内及表面的漏电流经外壳汇集到地,由地经“L"流进测量线圈，使“G”失去屏蔽作用而给测量带来很大误差。
另外，因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低，当兆欧表放在地上使用时，采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差,而当“L"与“E”接反时，“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。
由此可见,要想准确地测量出电气设备等的绝缘电阻，必须对兆欧表进行正确的使用，否则,将失去了测量的准确性和可靠性。
使用方法及要求1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄,转速约120r/min，指针应指向无穷大（∞）,否则说明兆欧表有故障。
2。
测量前，应切断被测电器及回路的电源,并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确.3。
测量时必须正确接线.兆欧表共有3个接线端（L、E、G).测量回路对地电阻时,L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接;测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响,应将电缆的屏蔽层接至G端。
4。
兆欧表接线柱引出的测量软线绝缘应良好,两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。
5。
摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
6.摇动兆欧表后，各接线柱之间不能短接，以免损坏.7。
摇动兆欧表后，时间不要久.仪器检测测量前检测仪表是否正常A、开机检查显示，正常显示OL；B、看档位是否可以正常转换(一般都有档位选择即电压选择)C、按下测试键检查有无相应电压输出，方法：用一台普通万用表选择直流电压最高档位,然后将表笔插入兆欧表输出端，按下兆欧表测试键观测万用表上有无相应电压值的显示；测量测量前准备工作完成后进入实地测量A、如果测量时显示OL，有可能被测电阻超出仪表测量范围可以转换档位（MΩ、GΩ,根据仪表本身功能配置来定）;B、仪表没有电压输出无法测试，可根据第一款中相关介绍进行检测；电子兆欧表多采用倍压电路,五号电池或者九伏电池供电工作时所需供电电流较大，故在不使用时务必要关机（即便有自动关机功能的建议用完后就手动关机）。
原理采用磁电系比率型测量机构。
绝缘电阻测试仪，又称兆欧表、摇表、梅格表。
绝缘电阻表主要由三部分组成.第一是直流高压发生器，用以产生一直流高压。
第二是测量回路.第三是显示.直流高压发生器测量绝缘电阻必须在测量端施加一高压,此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V…直流高压的产生一般有三种方法。
第一种手摇发电机式。
目前我国生产的兆欧表约80%是采用这种方法(摇表名称来源）.第二种是通过市电变压器升压,整流得到直流高压。
一般市电式兆欧表采用的方法。
第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法测量回路在前面讲的摇表(兆欧表)中测量回路和显示部分的合二为一的.它是有一个流比计表头来完成的，这个表头中有两个夹角为60°（左右）的线圈组成,其中一个线圈是并在电压两端的,另一线圈是串在测量回路中的。
表头指针的偏转角度决定于两个线圈中的电流比,不同的偏转角度代表不同的阻值,测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。
另一个方法是用线性电流表作为测量和显示。
前面用到的流比计表头中由于线圈中的磁场是非均匀的,当指针在无穷大处,电流线圈正好在磁通密度最强的地方，所以尽管被测电阻很大，流过电流线圈电流很少，此时线圈的偏转角度会较大。
当被测电阻较小或为0时,流过电流线圈的电流较大，线圈已偏转到磁通密度较小的地方，由此引起的偏转角度也不会很大。
这样就达到了非线性的矫正。
一般兆欧表表头的阻值显示需要跨几个数量级。
但当用线性电流表头直接串入测量回路中就不行了，在高阻值时的刻度全部挤在一起，无法分辨，为了也要达到非线性矫正就必须在测量回路中加入非线性元件。
从而达到在小电阻值时产生分流作用.在高电阻时不产生分流,从而使阻值显示达到几个数量级.接地电阻表接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪.接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式.目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表,在电力系统以及电信系统比较普及的是钳式接地摇表.凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等,当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测,作为工程竣工的资料之一。
1以ZC—8型接地电阻表测试方法如下：(1）在p2－c2两个接线柱测量接地电阻时，用镀铬铜板短接,并接在随仪表配来的5m长纯铜导线上,导线的另一端接在待测的接地体测试点上.测量屏蔽体电阻时，应松开镀铬铜板,一个p2接线柱接接地体，另一个c2接线柱接屏蔽。
（2）P1柱接随仪表配来的20m纯铜导线,导线的另一端接插针。
（3）C1柱接随仪表配来的40m纯铜导线,导线的另一端接插针。
2 接地电阻测试仪设置的技术要求（1)接地电阻测试仪应放置在离测试点1~3m处，放置应平稳,便于操作。
(2)每个接线头的接线柱都必须接触良好,连接牢固。
