6502电气集中进路按钮的配置和操作方法
6502电气集中操作规程
6502电气集中操作规程第一节电气集中设备第1条室内设备：1、控制台:是车站值班员办理行车作业和监督现场线路状态的主要设备。
2、组合继电器架:是构成信号与道岔相互联锁的主要设备：3、电源部分:信号电源屏是供给联锁设备、色灯信号机，轨道电路，转换道岔，控制台上的各种表示及站内通信的电源。
4、人工解锁按钮盘:轨道电路发生故障需解锁区段，以及在维修中需要解锁区段时用。
第2条室外设备：1、色灯信号机:采用透镜式色灯信号机，给出各种显示指示列车和调车作业。
2、电动转辙机:装在道岔上，用以转换道岔和锁闭道岔。
3、轨道电路:用于检查线路和道岔区段的空闲或占用及钢轨线路是否完整。
第3条车站电气集中设备应保证道岔和信号机间的联锁、并能保证以下条件：1、当进路的有关道岔开通位置不对或敌对信号未关闭时，该信号不能开放;信号机开放后，该进路上的有关道岔不能扳动，其敌对信号不能开放。
2、正线上的出站信号机未开放时，进站色灯信号机的绿灯不能开放。
主体信号机未开放时，预告信号机不能开放。
3、在操纵台上能监督线路及道岔区段是否占用，进路开通方向，复示有关信号机的显示，监督是否挤岔，关于挤岔的同时使防护有关进路的信号机自动关闭。
4、当在道岔转撤连接杆处的尖轨和基本轨间插入厚4mm、宽20mm 的铁板时，道岔应不能锁闭、信号不能开放。
第二节色灯信号机类型及显示意义第4条信号是指示列车运行及调车工作的命令，有关行车人员必须按信号显示作业。
信号机的显示意义：红色灯光一一停车。
不准越过信号机。
黄色灯光一一注意或减速运行，表示次一信号机在关闭状态。
绿色灯光一一准许列车按规定速度运行。
月白色灯光一一准许越过该信号机调车。
蓝色灯光一一禁止越过该信号机调车。
第5条室外信号机的灯光显示意义详见《技规》规定，有以下几种显示：1、进站信号机：（一）一个绿色灯光。
（二）一个黄色灯光。
（三）二个黄色灯光。
（四）一个红色灯光。
（五）一个红灯和一个月白色2、出站兼调车色灯信号机。
6502设备功能与操作
6502设备功能与操作6502设备功能与操作（段管线培训）一、设备概况：6502电气集中是我国目前应用最普通的一种继电式电气集中联锁。
具有电路定型化程度高、逻辑性强，操作方法简便灵活、不易出错，维修、施工比较方便，符合故障—安全原则，易与区间闭塞设备及其他信号设备结合等优点；又是调度集中和调度监督的基础设备。
6502电器集中设备，分为室内、室外两部分。
10．为了防止由于车辆跳动，使轨道电路瞬间分路不良造成提前错误解锁，采用出清道岔区段后延时3秒钟的解锁办法。
11．进路解锁采用逐段解锁方式。
人工解锁实行下列延时解锁：（1）进站或正线出站列车进路延时3分钟；（2）侧线出站进路和调车进路延时30秒。
12．为提高大站调车作业效率，在咽喉区设臵中间调车信号机，调车进路设中途返回解锁，允许相对方向同时向同一股道调车。
13．电动道岔转动后，应保证能转换到底。
如因故被阻不能转换到底时，经操纵后应能返回原位。
14．在排列长调车进路时，不论在该进路上有几架同方向的调车信号机，均能保证这些信号机由远而近依次开放。
16．当道岔锁闭按钮按下（老式6502控制台为道岔单独操纵按钮拉出）亮红灯时，再排列进路，该道岔不能转换。
二、基本概念：1、联锁：为了保证行车安全，车站上的道岔与信号机之间、信号机与信号机之间必须建立一种互相依存，互相制约的关系，这种关系就叫联锁。
实现联锁关系的技术装备就叫联锁设备。
按照对道岔和信号机的操纵方式不同，联锁设备可分为非集中联锁和集中联锁两大类。
不论何种类型的联锁设备都必须满足如下三项基本技术条件：可能危及某条进路安全的道岔就称为该进路的防护道岔。
3．接通光带表示按钮：为二位自复式按钮，两端各设一个。
按下时点亮白光带，供检查进路用。
5．总取消按钮、总人工解锁按钮：总取消按钮采用二位自复式按钮，总人工解锁按钮采用二位自复式带铅封按钮，两端各设一个。
取消进路时，要同时按下总取消按钮和进路始端按钮。
人工解锁时，要同时按下总人工解锁按钮和进路始端按钮。

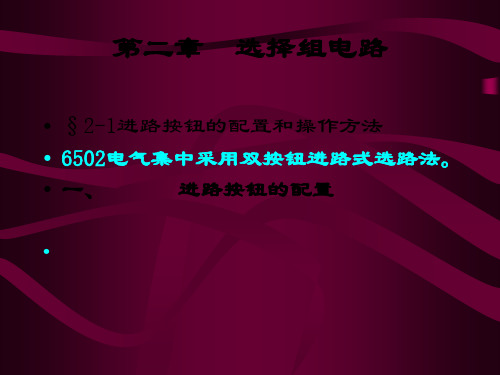

2-1 进路按钮的设置和操作方法
• （五）挤岔 • 挤岔时，报警电铃鸣响，红灯亮。按压JCA，电 铃停，道岔恢复后，电铃再次鸣响，红灯灭， 拉出JCA，电铃停。 • （六）取消进路 • 取消进路（接近区段无车）—同时按压进路始 端A和ZQA，信号立即关闭，进路立即解锁； • 人工解锁进路（接近区段有车）—同时按压进 路始端A和ZRA，信号立即关闭，进路需延时解 锁，接车进路和正线发车进路需延时3分钟解锁， 站线发车和调车进路需延时30秒解锁。 • 故障解锁—同时按压ZRA和人工解锁按钮盘上的 SGA。
二、 进路操作方法
• （一） 列车进路的办理 • 接车进路：先按压进路始端按钮，后按 压进路终端按钮。 • 发车进路：先按压进路始端按钮，后按 压进路终端按钮。 • 通过进路：一次性办理：先按压通过按 钮，后按压通过进路终端按钮。 • 分段办理：先办理正线发车 进路：后办理接车进路。
• 例：X—ⅠG接车 先按压X/LA、后按压 D17/DA • ⅢG向东郊发车：先按压SⅢ/LA、后按压 XD/LA • 下行通过进路：一次性办理：先按压 X/TA、后按压XLZA • 分段办理： 依次按压XⅠ/LA、XLZA、X/LA、D17/LA
（二）
列车和调车进路按钮的配置方法
• 1． 列车进路按钮的配置方法 • 每架进站信号机设一列车进路按钮。设 在控制台线路中间，绿色。 • 进站内方带调车时再设一个调车按钮， 设在控制台线路旁边，白色。 • 有通过进路时设一通过按钮，设在线路 中间，绿色。
• 每架出站兼调车信号机设一列车按钮和 一调车按钮。 • 出站口没有列车信号机时，设一列车终 端按钮。 • 股道头部的调车信号机由于要做列车终 端，需设一列车按钮和一调车按钮。 • 2． 调车进路按钮的设置 • 每架调车信号机处设一调车按钮。调车 进路的终端没有信号机15 D1/DA、D5/DA D3—ⅠG 一次性办理：D3/DA、D17/DA、 分 段 办 理 ： D13/DA 、 D17/DA 、 D9/DA 、 D13/DA、D3/DA、D7/DA • D17—D7 D17/DA、D9/DA • S5—XD S5/DA、XD/DZA • • • •
6502使用说明详解
黔江站6502使用说明书第一章概述本说明书仅就黔江6502型大站电气集中的使用办法，作一简要说明，供行车人员参考。
电气集中设备包括有以下几个主要部分：一、室内设备1、控制台：是车站值班员办理行车作业和监督现场线路状态的主要设备。
2、组合继电器架：是构成信号与道岔互相联锁的主要设备。
3、电源部分：自动调压器、交流电源屏、直流电源屏。
由它们供给联锁设备、色灯信号机、轨道电路、电动转辙机、控制台上各种表示等电源。
4、人工解锁按钮盘：是设备发生故障，解锁区段用以及在维修中需要解锁区段时应用。
5、黔江站6502控制台如下图所示：二、室外部分：1、色灯信号机：指示列车和调车作业，根据色灯信号的显示进行或停止。
2、电动转辙机：装在道岔上，转换道岔用。
3、轨道电路：检查线路和道岔区段空闲或占用。
三、电气集中设备保证道岔和信号机间的相互联锁，并能保证以下条件：l、信号机在其防护的进路上的有关道岔开通位置不对或敌对信：号机未关闭时不能开放；信号机开放后，该进路上的有关道岔不能扳动，其敌对信号机不能开放。
2、与进站同方向的正线上的出站信：号机未开放时，进站色灯信号机的绿色灯光不能开放。
主体信号机未开放时，预告信号机不能开放。
3、在控制台上，能监督线路及道岔区段是否占用、进路开通方向、复示有关信号机的显示，监督是否挤岔，并于挤岔的同时使防护有关进路的信号机自行关闭。
4、当在道岔转辙连接杆处的尖轨与基本轨间插入厚4毫米，宽90毫米的铁板时，应不能锁闭和开放信号。
第二章色灯信号机类型及显示意义信号是指示列车运行及调车作业的命令，有关行车人员必须按信号指示办事。
信号平面图上色灯信号机的颜色图例：红色——停车；黄色——注意或减低速度；绿色——按规定速度运行；月白色——准许越过该信号机调车；蓝色——禁止越过该信号机调车。
—、进站、进路色灯信号机1、一个绿色灯光：准许列车按规定速度由正线通过车站；2，一个黄色灯光：准许列车进入站内正线停车；3、两个黄色灯光：准许列车进入站内到发线停车；4、一个绿色灯光和—个黄色灯光：准许列车进入站内停车，表示进路信号机在开放状态，出站信号机在关闭状；5、一个红色灯光：不准列车越过该信号机；6、引导信号显示一个红色灯光及一个月白色灯光：准许列车在该信号机前方不停车，以不道过20公里／小时速度进站或通过接车进路，并须准备能随时停车。
6502 基础教学—第5讲 变通按钮的配置方法
授课时间2006年2月14日讲次第5讲题目记录电路—进路按钮的配置方法和操作方法教学目的与要求掌握进路按钮的配置方法和操作方法教学重点变通按钮的配置方法教学难点重要结论的具体内容启发学生分析问题的方法教法设计讲解生动，循序渐进板书设计整齐规范，布局合理教具幻灯机、投影仪课时分配授课内容备注第五章记录电路第一节进路按钮的配置方法和操作方法一、配置方法：①进路对应每一条进路始端设有信号机的地方,都分别设一个按钮,②终端即使没有信号机,也都分别设一个按钮。
③对应出站兼调车信号机的地方,一般设两个按钮,以区别列车和调车的进路性质。
④若同一个地方,既是列车进路终端又是调车进路终端,也要各设一个列车进路终端按钮和调车进路终端按钮。
⑤为了减少按钮数量,进路始端按钮可兼作同性质的进路终端按钮。
⑥同一个按钮,既作始端按钮,又作终端按钮,因而就不准许同时选两条进路。
⑦选路时顺序地按压两个按钮z先按的使其起始端按钮作用F后按的使其起终端按钮作用。
课时分配1、出站兼调车信号机：SⅢ分别设SⅢLA、SⅢDA2、复线进站信号机：X设有一个按钮XLA，只能作接车进路始端按钮,不作发车进路终端按钮。
3、单线进站信号机：X D 设有一个按钮X D LA，始、终端兼用。
4、通过进路：所以在进站信号机X的相应位置还设有通过进路按钮XTA。
5、调车信号机：设有一个按钮，如：D1A，始、终端兼用。
6、无列车信号机的终端：如：复线发车口，设SLZA。
7、无调车信号机的终端：如：X D，设X D DZA。
8、D→白色、L→绿色9、进路终端与实际进路终端的差别：差置、出站兼调车信号机。
.变通按钮的配置方法：1、在变通进路上没有调车按钮可兼做变通按钮的情况下,才特设一个变通按钮。
2、变通按钮既可做列车进路变通用,又可做调车进路变通用。
3、变通按钮的设置位置必须使之能够与其左端的按钮构成一条基本进路段,与其右端的按钮构成另一条基本进路段,否则是起不到变通作用的。
6502实训指导书
6502电气集中操纵方法与表示方式实训指导书铁道运输系2011．9一、实验目的1．了解6502电气集中设备组成；2．熟悉控制台盘面布置，各种按钮、表示灯作用及显示；3．掌握各种进路操纵方法与表示方式。
二、实验器材6502电气集中设备一套三、实验原理1．6502电气集中特点采用6502电气集中设备的车站，全站集中区范围内的信号机、道岔和进路均由值班员集中控制。
操纵简便，排列进路速度快：办理进路时，值班员只需按压进路始端按钮，进路上有关道岔从左到右顺序选动并立即转换。
排列进路效率高：第一条进路选出后（不包括道岔转换）时间，即可以立即排列第二条平行进路。
进路锁闭后，信号自动开放，列车一进入进路，信号自动关闭，进路按列车运行方向逐段自动解锁。
2．6502电气集中设备组成设备由室内、室外设备组成。
室内主要设备：控制台、区段人工解锁按钮盘、电源屏、继电器组合及组合架、分线盘。
室外主要设备：在沙盘站场上由进站、出站、调车等色灯信号机，电动转辙机、轨道电路及电缆。
该站上行方面区间设备是自动闭塞，下行方面区间设备是自动闭塞和东郊方面半自动闭塞。
实验时，在控制台操纵，沙盘站场上有关道岔自动转换到进路所需的位置，排列进路，开放信号，当列车或车列（用短路线或模拟板代替）进入进路，信号自动关闭，进路自动逐段解锁。
在整个过程中控制台上有相应表示。
3．6502电气集中控制台6502电气集中控制台是采用标准单元块拼装而成。
控制台盘面中部是与现场实际站场完全一致的模拟站场，有各种进路按钮、表示灯及光带。
上下方是其它操纵用的各种按钮和表示灯。
值班员通过控制台上的按钮和表示灯控制和监督全站集中区内道岔、信号机和进路。
因此，首先要求对控制台上各种按钮设置原则、作用及各种表示灯意义认真了解，才能正确掌握各种进路操纵方法与了解表示含义。
四、实验内容1．察看6502电气集中室内、外设备对室内主要设备控制台、区段人工解锁按钮盘、电源屏、继电器组合及组合架等设备外型、安装情况等认真观察。
6502电气集中操作
6502电气集中操作1．控制台简介6502电气集中采用控制和表示合用的控制台。
按钮用于进行各种操作，其中涉及行车安全的按钮必须加铅封，必要时可装设计数器进行监督。
在控制台盘面上利用光带模拟站场线路，排列与取消进路时，控制台上有明显的表示，通过光带不同状态监督进路的开通、解锁以及轨道区段的占用、空闲和故障等，同时利用信号复示器和道岔表示灯监督现场信号机、道岔的状态。
（1）进路按钮及表示灯①列车进路按钮二位自复式绿色按钮，设在进站及出站信号复示器旁的光带上，办理列车进路时作为始、终端按钮。
按钮名称根据相应列车信号机命名，例如对应X设置XLA、对应S5设置S5LA。
②调车进路按钮二位自复式白色按钮，设在调车信号复示器旁边，办理调车进路时作为始、终端按钮。
按钮名称根据相应调车信号机命名，如D1A、D3A。
在出站兼调车信号复示器旁的光带上设一个列车进路按钮，在光带下方设一个调车进路按钮，分别作为办理列车和调车进路用，如S4LA、S4DA。
③变通按钮在大站，咽喉道岔较多，从进路的始端至终端往往有几条经路，一般根据作业需要规定其中一条为基本进路，其余均为变通进路。
在变通进路与基本进路不重叠的位置上如果无调车进路按钮，则在相应位置的光带上增设变通按钮，为二位自复式绿色按钮，用于办理变通进路。
④通过按钮对应有通过进路的进站信号复示器处设通过按钮，二位自复式绿色按钮，仅供办理正线通过进路使用，如STA、XTA。
（2）光带在控制台盘面上利用光带模拟站场线路，通过光带不同状态监督进路的锁闭和解锁、轨道区段的占用、空闲和故障以及道岔的开通方向等。
①站内部分用于监督站内轨道电路的光带有三种状态：平时应处于灭灯状态；控制台显示红光带时，表示对应的轨道区段被占用或故障时；当办理好进路时，控制台上该进路有关轨道区段均显示白光带。
②区间部分为了监督与车站相邻的区间有关轨道电路，控制台设置接近、离去表示灯。
半自动闭塞区段仅监督进站信号机外方的接近区段轨道电路；自动闭塞区段进站方向设置一接近、二接近、三接近表示灯，出站方向设置一离去、二离去、三离去表示灯，双方向自动闭塞区段还应设置反方向接近、离去表示灯。
6502电气集中学习手册
6502电气集中学习手册目录第一章概述 (1)第一节设备简介 (1)第三节控制台 (3)第四节继电器组合 (5)第二章选择组电路 (7)第一节简介 (7)第二节进路按钮的操作方法 (7)第三节方向继电器电路 (8)第四节方向电源及条件电源 (10)第五节按钮继电器电路 (15)第六节选岔电路 (18)第七节进路选择继电器电路 (21)第八节辅助开始继电器电路 (22)第九节开始继电器和终端继电器电路 (23)第十节选择组表示灯电路 (28)第十一节选择组电路动作关系式 (31)第三章执行组电路 (32)第一节简介 (32)第二节道岔控制电路 (32)第三节总取消继电器，总人工解锁继电器及取消继电器电路34第四节信号检查继电器电路 (36)第五节区段检查继电器和股道检查继电器电路 (39)第六节接近预告继电器及照查继电器电路 (41)第七节信号控制电路 (44)第八节信号电灯电路 (46)第九节执行组表示灯电路 (49)第四章进路解锁电路 (54)第一节进路的锁闭，解锁及解锁条件 (54)第二节进路，锁闭，轨道反复示继电器电路 (56)第三节故障锁闭及电路 (60)第四节轨道停电继电器电路 (62)第五节正常解锁电路 (63)第六节取消进路解锁电路 (67)第七节人工延时解锁电路 (70)第八节调车中途返回解锁电路 (72)第九节解锁网络的电路防护 (74)第五章引导信号电路 (75)第一节引导进路锁闭 (75)第二节引导总锁闭 (75)第六章电路动作实例 (77)6502电气集中电路学习手册第一章概述第一节设备简介6502电气集中是我国自己设计的较先进的铁路信号设备，是实现铁路自动化和现代化的基础设备之一。
全车站的信号，道岔和排列进路统一由控制台集中控制和监督，实现了站内行车指挥的自动控制，在设备发生故障时能自动导向安全，因此6502电路也是一种较安全可靠的电路制式。
6502电气集中设备由室内设备和室外设备两大部分组成。
6502教案—电气集中操作方法
6502电气集中操作方法采用双按钮进路式选路法，应确定进路范围和运行方向。
一、进路按钮的配置（一）配置原则1、凡有信号机的地方都设一个按钮。
此按钮即作进路始端按钮，又兼做同性质进路的终端按钮。
先按为始端，后按为终端。
2、进路终端无信号机时，也应设一个进路按钮（SLZA、XDZA）。
3、为区分进路性质，出站兼调车处应设两个按钮即LA和DA。
4、如有通过进路，在进站信号机处应设一个通过按钮“TA”。
5、变通进路上若无调车按钮兼做时，应设一个变通按钮“BA”。
(二)、配置方法：以控制台平面图为例。
1、列车进路按钮配置。
2、调车进路按钮配置。
3、变通按钮配置：（1）调车按钮兼做列车进路。
（2）单置反向做列车进路。
（3）专设的BA。
操作方法（举例说明）基本方法：顺序按压始、终端按钮。
如X—ⅢG接车顺序按压XLA、S ⅢLA；ⅢG—X发车顺序按压SⅢLA、XLA。
1、进路终端与终端按钮的位置问题：a、单置信号点的进路终端与终端按钮的位置是一致的。
如：D9—D13 D3—D11 阻拦信号是D13、D11终端按钮为D13、D11b、并置与差置信号点进路终端与终端按钮的位置不一致。
如：D3—D9、SIID—D5 阻拦信号是D9、D5终端按钮为D7、D15结论：选以差、并置调车信号机为阻拦信号的调车进路，进路终端按钮不是阻拦信号的调车按钮，而是背向调车信号机的进路按钮。
2、选长调车进路：两段以上的调车进路所组成的进路叫长调车进路。
a、分段办理：D3—IG 分别按压 D3A、 D7A；D9A、D13A；D13A、D17Db、一次办理：按压D3A、D17A。
3、选变通进路：a、调车进路按钮可兼作列车进路变通按钮。
b、并、差置和同方向单置调车进路按钮不能作调车变通按钮用。
C、单置调车进路按钮，可兼作反方向调车变通按钮。
4、其他操作方法：a、重复开发信号时：应按压始端按钮b、取消进路时：同时按压总取消按钮和进路始端按钮c、人工解锁时：同时按压总人工解锁按钮和进路始端按钮。
6502型电气集中设备使用操作说明1
6502型电气集中设备使用操作说明基本概念1、什么叫进路锁闭和接近锁闭？进路的锁闭是为实现联锁关系而建所排进路上有关的道岔和敌对进路限制于规定位置。
进路的锁闭按时机分为进路锁闭和接近锁闭。
进路锁闭（又称预先锁闭）在进路选通且有关联锁条件具备时构成。
此时列车或调车车列尚未占用该进路的接近区段。
接近锁闭（又称完全锁闭）应在信号开放后接近区段有车占用时构成。
当无接近区段时，应于信号开放后立即构成接近锁闭。
之所以要设接近锁闭，是为了防止列车或调车车列接近后信号突然关闭，使列车或调车车列不能保证在关闭的信号机前方停车而冒进信号时，进路上的道岔发生转换，以致发生挤岔或使车进入异线而危及行车安全。
另外，如此时进路不经延时立即解锁，其他与该进路抵触的进路也可能开通，亦不安全。
2、接近区段是怎样规定的？列车进路的接近区段，其长度一方面要满足列车制动距离的要求，同时也要考虑车站的作业效率，一般为信号机前方的第一轨道电路区段。
对于接车进路，为进站信号机（或接车进路信号机）前方的闭塞分区或轨道电路区段。
对于发车进路，为发车线（一般为股道）；有通过进路的正线，应从前方列车信号机内方第一轨道电路区段开始。
提速后因列车制动距离延长，故接近区段也必须延长。
进站信号机的接近区段由其前方的两个闭塞分区组成。
正线出站信号机的接近区段不仅延长至同方向的进站信号机，而且要延长至同方向进站信号机外方的第一个闭塞分区。
调车进路的接近区段为调车信号机前方的轨道电路区段。
不设轨道区段时，调车信号开放后即构成接近锁闭。
3、道岔区段有哪几种锁闭情况？电气集中的道岔区段为锁闭对象，进路的锁闭即构成该进路的各道岔区段的锁闭组成。
根据道岔的锁闭情况，可分为进路锁闭、区段锁闭、人工锁闭和其他联锁锁闭。
在进路排出后，该进路上各区段的道岔锁闭在规定的位置，即为进路锁闭。
该道岔区段有车占用时，使道岔不能转换，即为区段锁闭。
人工锁闭是指利用操纵设备切断道岔控制电路或用转辙机的安全接点切断启动电路的单独锁闭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6502电气集中进路按钮的配置和操作方法
关键字：6502电气集中来源:中国铁路网更新时间：2009-04-01
