机房布线部分
机房布线部分 Modified by JEEP on December 26th, 2020.机房综合布线系统：1、简介：综合布线系统是一套用于建筑物内或建筑群之间，为计算机、通信设施与监控系统预先设置的信息传输通道。
它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。
它的核心就是“综合”，也就是各个弱电系统均可用综合布线系统进行信息传输。
综合布线系统是为适应电话和网络数据传输线缆的管理需求而发展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容，模块化扩展与更新，系统灵活重组的可能性。
既为用户创造了现代信息系统环境，强化了控制与管理，又为用户节约了费用，保护了投资。
综合布线系统已成为现代化建筑的重要组成部分。
传统的布线是总线拓扑结构，而综合布线是星形拓扑结构，在房间的各个位置留有充足的端口可供选择，而且每个房间都有预留线缆，扩展空间大，便于集中控制及统一管理。
综合布线系统的优点：✓清晰，便于管理维护。
✓采取标准化的统一设计、统一材料、统一布线、统一安装施工，做到结构清晰，便于集中管理和维护。
✓材料统一先进，适应今后的发展需要。
综合布线系统采用了先进的材料，如六类非屏蔽双绞线，传输速率在l000Mb/s以上，完全能够满足发展需要。
✓灵活性强，适应各种不同的需求，使用起来非常灵活。
一个标准的插座，既可以接人电话，又可用来连接计算器终端，实现语音/数据点互换，可适应各种不同拓扑结构的局域网。
✓便于扩充，既节约费用又提高了系统的可靠性。
综合布线系统采用冗余布线和星型结构的布线方式，统一安排线路走向，统一施工，可以减少用科和施工费用，既节约了成本，又提高了设备与系统的可靠性，还便于机房今后的发展与扩充。
2、特点（针对满足智能大楼设计大量信息点的机房）：✓单位面积信息点数量大。
✓扩展性强。
✓以数据传输为主。
✓光纤信息点数量多。
✓以水平子系统模式为主。
✓线路敷设方式特殊，能适应机房的应用特点和设备特点。
✓能综合规划一些设备间的非常规布线。
3、意义：合理的有效的线缆布局可以节约电能、节能降耗、空间节约、改善空气对流等。
4、机房综合布线的路由设计（针对满足智能大楼设计大量信息点的机房）机房布线的信息点数量多，而且在机房运行过程中，随着计算机和网络设备的增加，会随时要求增加信息点。
因此，路由设计应充分考虑扩展性。
在路由选材上，首先应尽量采用金属材料，不宜采用PVC管材。
通过金属管道的良好接地可减少干扰，并提高机房的线路防火等级。
同时，采用金属线槽作为路由材料，可充分利用线槽扩展性好，容易增加线缆的特点。
对于线槽的布置，一般围绕设备进行布置。
在目前机柜使用越来越普遍的情况下，可以考虑和成排的机柜平行布局。
一般每排机柜布置一条线槽，也可以两排相邻机柜中间走道上公用一条线槽，前一种模式更为理想一些。
对于有活动地板的机房，通常的做法都是将线槽安装在活动地板下。
但随着高端机房中地板下送风的精密空调的普遍采用，这种模式暴露出不少问题。
由于设备在机房内成排布置，因此每排设备都在地板下配置了线槽，一般线槽的高度在50~l00mm，而活动地板的敷设高度只有300mm左右，从而影响到空调风道的通畅。
线槽越多，送风效果越差(地板下还往往有强电线槽)。
而且线路特别是强电线路在活动地板下布置还增加了火灾隐患，电气故障可能引发火源，同时在地板下的人情不易被迅速发现，即使配置了常规的消防感温感烟探测器，由于地板下的送风，反映并不迅速。
已经有多起火灾事故是从活动地板下发生的。
因此，现在不少机房特别是电信行业，普遍采用上走线的路由模式。
采用上走线需要有设备布局的配合，这种布局主要适用于标准机架式布局的场合，而且机柜的尺寸特别是高度应基本一致，才能保证美观。
上走线采用线槽。
线槽有两种安装模式:支架吊装在顶上、支架支撑在地面上。
支撑在地面上容易发生支架和机柜的打架，在设计时应注意。
上走线线槽形式有两种:敞开梯型桥架式和封闭式。
敞开式梯架是应用的主流。
在设计时，首先仍是根据机房平面中机柜的总体规划，每排机柜设置一路。
敞开式梯架的优点是便于维护。
因为不需要额外的开孔，增减线路很方便;不需要掀地板，只需要梯子即可实施，工作量小。
便于发现故障。
不像地板下的封闭线槽，很容易观察到故障点，特别是火灾危险。
其缺点是对防鼠的要求更高。
敞开式梯架通常和强电一并考虑。
通常考虑上、中、下三层，分别作为强电线路、铜缆线路和光缆线路的通道。
因为光缆特别是机房内的大量光跳线是比较脆弱的，因此其中的光缆线路桥架常采用封闭式的，这样的布局很容易管理。
每层之间的距离不小于300mm。
如果机房的层高不够，也可减少层数，采用左右布局。
要注意按规范控制强电和弱电梯架间的距离。
如果距离仍无法达到，可考虑强电采用屏蔽线或者采用封闭式。
5、布线要点：机房是整个网络系统的核心所在，也是所有网线的集中之处。
它的布线绝对是整个布线工程中最复杂的，因为一般的机房中都会有成百上千条各种电缆，其中包括电源线和网线，在大型的网络中，还可能有上万条，甚至几十万条电缆。
作为网管员，在网络出了问题时，不得不经常在这成堆的电缆中寻找答案。
这就要求在布线之初就养成良好的工作习惯，其中包括各种设备摆放整齐，将各种电缆整齐、有序地分类扎好，并做好标识。
机房的重要不仅是因为其中的各种电缆多，更重要的是它是整个网络系统的“神经中枢”，只要其中一个设备，甚至一个端口工作不正常，就有可能导致整个网络，或者一大片用户不能正常进行网络连接或应用。
有关机房布线方面，要着重注意以下几个要点。
➢机房位置选择要适当机房位置的选取非常重要，这要考虑到多方面的因素，如安全性、周围环境，以及它与各工作区的距离等。
由于机房中的设备通常是大功率的，它所散发的热量非常大，所以要求机房应有良好的通风效果，但又不宜在有阳光直射的地方，还要防止雨淋、潮湿、鼠咬等危害。
另外一个重要方面就是与各工作区的距离。
如果楼层比较多（5层或以上），则最好选择建筑物的中间楼层的房间来作为机房，这样一来，连接的各楼层距离都可能不超过规定的双绞线100m限制。
如果楼层较少（4层或以下），则建议在底层部署机房，这对机房的布线非常有好处，而且远离工作区，用户就不会经常闻到机房中的设备所散发出来的各种不良气味，但要做好适当的防潮工作。
➢选择适当的布线方式布线方式目前有地板式和吊顶式两种。
很显然地板式就是把各种电缆通过线槽或线管埋在地下，而吊顶式则用线槽或线管和支架将各种电缆吊在天花板上。
至于选择何种布线方式，这要根据实际情况而定。
如果机房选择在一楼地下，则建议选择地板方式，一是电缆埋在地下可以使整个机房显得更加整洁；二是一楼地下通常比较凉爽，有利于散热；三是在地下挖线槽也更有可能。
而如果在中间楼层，通常由于楼层的地板不会很厚，所以开挖线槽在多数情况下是不允许的。
新建筑楼如果在设计时就已考虑并规划好，还是有可能的，就像现在的商住楼中有一个专门的配线间，它的地板就可以向下沉许多，方便安装各种线槽和线管。
机房整理的布线方法：✓地板布线：这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。
如果线槽布置在活动地板下，将对有精密空调的区域造成很大的送风阻力，实践表明这是影响空调效果的主要原因。
✓吊顶布线：该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔，当然也要注意漏水、鼠害和散热。
具体布线的内容：强电布线、弱电布线和接地布线，其中强电布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑留有一定的余量（一般为100*50或50*50）。
强电线槽和弱电线槽之间的距离应保持至少5cm以上，互相之间不能穿越，以防止相互之间的电磁干扰。
✓强电布线：在新机房装修进行强电布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。
电源的线缆直径应根据电源插座的容量并留有一定的余量来选购。
✓弱电布线：弱电布线中主要包括同轴电缆、超五类等双绞线和电话线等，布线时应注意每个机柜、设备后面都有相应的线缆，并应考虑以后的发展需要，各种线缆应分门别类用扎带扎好。
✓接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。
在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。
在弱电布线的时候，为了保证传输的速率和网络的稳定，还应该注意以下几点：✓如果在2个端点间有多余的线缆，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来（双绞线的长度越长，传输质量越差，而且过长的线缆会为整理造成一定难度）。
✓线缆的接头处反缠绕开的线段的距离不应超过2cm，过长会引起较大的近端串扰（双绞线的缠绕要求是很严格的，缠绕密度很大程度上会影响到传输质量）。
✓在接头处，线缆的外保护层需要压在接头内而不能在接头外。
虽然在线缆收到外界拉力时整个线缆均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分。
✓由于六类线缆要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
实际案例：➢要充分考虑日后的维护与管理在机房建设中，许多人只知道要求将各种设备、机柜摆放整齐，根本不会想到如果刻意追求整齐，可能会给日后的维护和管理工作带来相当大的麻烦。
有时要检查某一设备的某一端口或者配线架接口，因为各机柜间没有留出空间，所以很难随意出入，给维护带来相当大的困难，最终只得一个个地挪动机柜，而机柜中安装了许多设备，很重，其困难程度是可想而知的。
虽然这里谈的不是最终的设备摆放，但机房的布线在相当大程度上决定了以后设备的摆放，因此在布线时就应充分考虑到日后的设备和机柜摆放。
一般来说有两种不同的机柜摆放方式，那就是“田”字形和“井”字形两种，在这两种摆放方式下机柜间都留有充分的空地，管理员可以非常方便地维护任意设备的正、反面端口。
其中“田”字形摆放较适用于环形机房布局，“井”字形较适用于纵横式机房布局。
千万别按“一”字形并排排列。
➢电源插座的功率和类型要适宜首先在插座插口类型上应充分考虑，因为计算机电源采用的是比较独特的圆三角形内插式插头，所以在安装电源插座时要注意选择支持相应插头的。
机房综合布线安装规范(DOC)
一、机房综合布线工程机房采用下走线方式，安装镀锌走线槽,强电主线槽300＊200，强电支线槽200*100，弱电主线槽300＊150，弱电支线槽200*100 。
强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供应电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆，布放ODF 到设备机柜的光缆。
一边布放列头柜到设备柜的电源线，一边布放网线等信号线缆,上层布放设备柜到ODF 柜的光缆。
电源线和信号线交叉时，会对信号线产生干扰。
1、桥架及线槽的安装位置应符合施工图要求,摆布偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过2mm；3、垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺;5 、金属桥架、线槽及金属管各段之间应保持连接良好，安装坚固。
A、线缆类(a)六类非屏蔽双绞线电缆类型：六类UTP 电缆芯线规格:内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。
芯线对数：4 对电缆外皮：低烟无卤外皮。
符合IEC61034 ，IEC60754 标准。
标准:符合TIA/EIA 568B 和ISO /IEC 11801 及相关国内标准，并符合国际第三方测试实验室。
(如ETL/3P)带宽：≥250MHz特性阻抗： (1 — 100 MHz)——-(100 ± 15) (100 - 250 MHz) -—— (100 ± 20) (b)多模光缆规格：室内光缆：低烟无卤外护套(束状软光缆)标准：50\125µm，满足ISO 的OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km＠雷射光源＠850nm1500\500MHz-Km＠红外光源＠850\1300nm纤芯衰耗：最大3.0dB\1.0dB@850\1300nm光缆10G 传输应用要求支持距离达150 米.B 配线架类(a)数据配线架规格：24 口RJ45 模块化非屏蔽配线架。
机房综合布线实施方案
机房综合布线实施方案一、前言。
随着信息技术的不断发展，机房作为信息系统的核心设施，其布线工作显得尤为重要。
良好的机房综合布线方案不仅可以提高网络传输效率，还能有效保障信息系统的稳定运行。
因此，本文将就机房综合布线的实施方案进行详细介绍，以期为相关工作提供参考。
二、布线前的准备工作。
在进行机房综合布线前，首先需要进行充分的准备工作。
这包括对机房进行全面的勘测和评估，了解机房的结构、面积、布局等情况，同时还需要了解机房所需布线的具体需求，包括网络数据、电力、监控等方面的需求。
同时，还需要对布线所需材料和设备进行充分的准备，确保在实施过程中不会出现物料短缺的情况。
三、布线方案的制定。
在准备工作完成后，接下来需要制定机房综合布线的具体方案。
首先需要根据机房的实际情况，确定布线的走向和布线的类型，包括水平布线和垂直布线。
同时，还需要根据布线的需求确定布线的标准和规范，确保布线的质量和稳定性。
在制定布线方案时，还需要考虑未来的扩展需求，确保布线方案具有一定的灵活性和可扩展性。
四、布线实施的具体步骤。
在制定好布线方案后，接下来就是布线实施的具体步骤。
首先需要对机房进行清理和整理，确保布线施工的顺利进行。
然后按照布线方案进行布线，包括铺设线缆、安装接头、标识线缆等工作。
在布线实施的过程中，需要严格按照布线方案进行操作，确保布线的准确性和稳定性。
同时，还需要对布线进行全面的测试和验收，确保布线的质量和性能符合要求。
五、布线后的维护和管理。
布线实施完成后，还需要进行布线后的维护和管理工作。
这包括对布线进行定期的检查和维护，确保布线的稳定性和安全性。
同时，还需要建立完善的布线管理制度，包括对布线进行记录和标识，确保布线的清晰可见。
在维护和管理工作中，还需要及时处理布线中出现的问题，确保机房的正常运行。
六、总结。
机房综合布线实施方案的制定和实施是一项复杂的工作，需要充分的准备和周密的计划。
只有通过科学合理的方案和严格规范的实施，才能保障机房布线的质量和稳定性。
机房布线的方法和内容
机房布线的方法和内容
1、地板布线
这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。
2、吊顶布线
该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。
具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。
电源线槽和弱电线槽之间的距离应保持至少30厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。
A、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。
电源的线径应根据电源插座的容量并留有一定的容量来选购。
B、弱电布线：弱电布线中主要包括同轴细缆、五、六类网线和电话线等，布线时应注意在每个机柜、设备后面都有相应的线缆，
并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。
C、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。
在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。

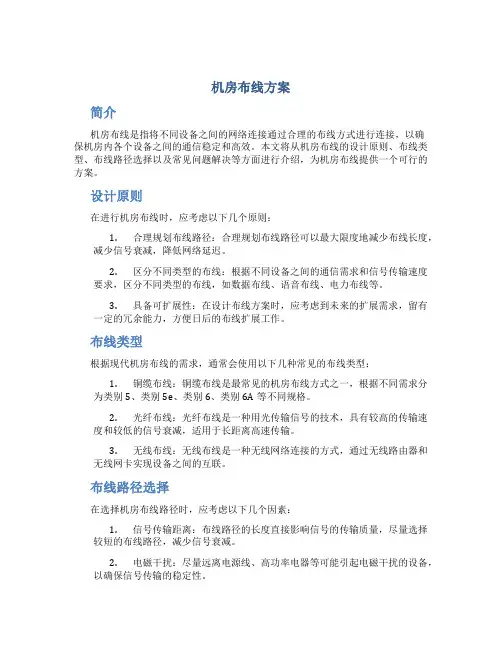

机房布线方案
机房布线方案简介机房布线是指将不同设备之间的网络连接通过合理的布线方式进行连接，以确保机房内各个设备之间的通信稳定和高效。
本文将从机房布线的设计原则、布线类型、布线路径选择以及常见问题解决等方面进行介绍，为机房布线提供一个可行的方案。
设计原则在进行机房布线时，应考虑以下几个原则：1.合理规划布线路径：合理规划布线路径可以最大限度地减少布线长度，减少信号衰减，降低网络延迟。
2.区分不同类型的布线：根据不同设备之间的通信需求和信号传输速度要求，区分不同类型的布线，如数据布线、语音布线、电力布线等。
3.具备可扩展性：在设计布线方案时，应考虑到未来的扩展需求，留有一定的冗余能力，方便日后的布线扩展工作。
布线类型根据现代机房布线的需求，通常会使用以下几种常见的布线类型：1.铜缆布线：铜缆布线是最常见的机房布线方式之一，根据不同需求分为类别5、类别5e、类别6、类别6A等不同规格。
2.光纤布线：光纤布线是一种用光传输信号的技术，具有较高的传输速度和较低的信号衰减，适用于长距离高速传输。
3.无线布线：无线布线是一种无线网络连接的方式，通过无线路由器和无线网卡实现设备之间的互联。
布线路径选择在选择机房布线路径时，应考虑以下几个因素：1.信号传输距离：布线路径的长度直接影响信号的传输质量，尽量选择较短的布线路径，减少信号衰减。
2.电磁干扰：尽量远离电源线、高功率电器等可能引起电磁干扰的设备，以确保信号传输的稳定性。
3.布线冗余：在选择布线路径时，考虑到未来可能的布线扩展，预留一定的布线冗余，方便日后的扩展工作。
常见问题解决在机房布线过程中，可能会遇到一些常见问题，下面将对一些常见问题进行解答。
1. 布线路径太长导致信号质量下降怎么办？如果布线路径太长导致信号质量下降，可以考虑使用信号放大器来增强信号强度，或者重新规划布线路径，缩短布线长度。
2. 布线路径与电源线重叠，如何避免电磁干扰？如果布线路径与电源线重叠，可以通过增加屏蔽层或者改变布线路径的方式来避免电磁干扰，确保信号传输的稳定性。
机房布线总结
机房布线总结1. 引言机房布线是一个重要的步骤，它对于保证机房内设备的正常运转和信息传输起着至关重要的作用。
一个合理的机房布线能够提高机房的效率和可靠性，降低潜在的风险和故障发生率。
本文将对机房布线进行总结，并分享一些实用的经验和技巧。
2. 选择合适的布线方法机房布线方法有多种，如串行布线、星型布线、树型布线等。
在选择布线方法时，我们应该根据实际情况和需求进行综合考虑。
以下是几种常用的布线方法：2.1 串行布线串行布线是最简单、最常见的一种方法。
它适用于布线距离较短、设备数量较少的情况。
串行布线的优点是简单易懂，成本相对较低。
然而，它的缺点是一旦其中一个设备出现问题，整个布线会受到影响。
2.2 星型布线星型布线是将所有设备的布线都连接到一个中心点的方法。
这种布线方法适用于布线距离较长、设备数量较多的情况。
星型布线的优点是灵活性高，易于管理和维护。
然而，它的缺点是需要较多的布线资源和设备。
2.3 树型布线树型布线是将设备布线分为多个分支，并通过集线器或交换机将这些分支连接在一起的方法。
这种布线方法适用于布线距离较长、设备数量较多的情况。
树型布线的优点是可扩展性强，易于管理和维护。
然而，它的缺点是中心节点故障会导致整个布线的故障。
3. 布线的规划和布局在进行机房布线之前，我们需要进行详细的规划和布局。
以下是几个需要考虑的因素：3.1 设备位置在机房布线时，我们需要考虑每个设备的合理位置。
设备之间的距离应适中，便于管理和维护。
同时，我们还需要根据设备的特性和需求，考虑设备之间的隔离和防火要求。
3.2 布线路径布线路径应该避免干扰和冲突，同时考虑未来的扩展和变动。
布线路径应尽量短，减少信号损耗和延迟。
我们还可以采用标识和标签的方式，标记每个布线路径，方便后续管理和维护。
3.3 安全考虑布线时需要考虑安全因素，例如适当的绝缘处理、防雷措施等。
机房内的电源、风扇和空调等设备也需要合理布置，确保机房内的温度和湿度在稳定的范围内。
机房布线工程方案word
机房布线工程方案word一、前言随着信息化时代的到来，计算机网络已经成为了现代企业和机构不可或缺的重要部分。
为了保证网络运行的稳定和高效，机房布线工程变得至关重要。
本文将针对机房布线工程进行详细的方案设计。
二、布线工程目标1. 确保网络传输的高速、高效和稳定。
2. 节约布线成本，提高网络投资的回报率。
3. 确保布线质量，降低故障维护成本。
三、机房布线工程方案1. 机房布线规划在进行机房布线工程前，首先需要对机房进行全面规划，包括机房的空间布局、管道走向、布线通道等。
在规划时需要考虑机房的日后扩建和维护方便性。
2. 机房布线材料选择在机房布线工程中，材料的选择至关重要。
需要选择具有高质量和可靠性的布线材料，如Cat6、Cat6A或者光纤等。
同时，需要根据布线环境的实际情况，在选择材料时考虑其防火、防水、抗干扰等特性。
3. 机房布线方式选择根据机房的实际情况，可以选择不同的布线方式。
一般常用的布线方式包括明装、暗装和集中布线等。
根据机房的需求，选择适合的布线方式。
4. 机房布线排布在进行机房布线工程时，需要考虑布线的排布方式。
布线应保持整齐、有序，同时需要避免与其他设备的干扰，保证网络传输的稳定性。
5. 机房布线维护机房布线工程完成后，需要对布线进行定期的维护和检查。
定期的维护可以及时发现并解决布线问题，确保网络的稳定和高效。
四、机房布线工程实施步骤1. 机房规划设计进行机房布线工程前，需要进行机房的规划设计，包括机房的空间布局、布线通道等。
根据机房的实际情况，设计合理的布线方案。
2. 机房布线材料采购根据布线设计方案，进行布线材料的采购。
需要选择适合机房环境的高质量、可靠性的布线材料。
3. 机房布线施工根据布线设计方案，进行机房的布线施工。
在施工过程中需要严格按照设计方案进行，确保布线的质量和稳定。
4. 机房布线调试布线施工完成后，需要对布线进行调试。
通过调试可以确保布线的正常运行和稳定性。
5. 机房布线维护布线工程完成后，需要进行定期的维护和检查，确保布线的正常运行。
机房综合布线方案
机房综合布线方案一、引言随着信息技术的不断发展和应用，机房成为了现代企业运营中不可或缺的核心部分。
机房综合布线方案是确保机房内各种设备无缝连接的关键，对于保障网络通信的稳定性和可靠性起着重要作用。
本文将介绍一个完善的机房综合布线方案，以满足现代企业对高效网络通信的需求。
二、需求分析1. 网络设备连接需求：机房内部通常会有各种网络设备如服务器、交换机、路由器等需要相互连接，因此需要一个布线方案来确保各设备之间的稳定通信。
2. 数据中心需求：随着云计算和大数据时代的到来，企业对数据中心的需求越来越高。
机房综合布线方案需要兼顾数据中心的构建和管理要求，为企业提供高效的数据处理和存储能力。
3. 安全性需求：机房综合布线方案需要考虑对机房内数据的保护，包括物理安全和网络安全，确保敏感信息不被未授权人员获取。
三、方案设计1. 布线结构设计：根据机房的实际布局和需求，采用合理的布线结构设计，包括主干线、水平线和终端线路。
主干线路负责连接机房内各种设备，水平线路在各个机房内部层次连接各种设备，终端线路负责连接个别设备或用户终端。
2. 线缆选择：选择高质量的线缆，包括铜缆和光缆。
对于较长距离的连接，采用光缆以提供更稳定和快速的传输速度。
3. 机架安装：配置适当规格的机架，并按照机房的布局和实际需求进行安装。
机架应提供良好的通风和散热功能，以确保设备的正常运行。
4. 网络设备配置：将网络设备进行合理的组织和配置，确保其正常运行和管理。
采用层次化的网络架构，以提高网络的可扩展性和性能。
5. 网络安全措施：配置防火墙、入侵检测系统和访问控制等安全措施，保护机房内部数据的安全性。
同时，对于敏感信息的存储，采用加密和备份措施。
四、实施与管理1. 实施阶段：在确定合适的机房综合布线方案后，需建立实施计划，包括现有设备的升级和更换，线缆的布设和连接，设备的配置和测试等。
2. 管理阶段：建立机房管理团队，负责机房日常运维和维护工作。
网络机房布线方案
网络机房布线方案一、引言网络机房作为企业信息化建设的核心基础设施之一，其布线方案的设计和实施对企业的网络运行稳定性和数据传输效率有着至关重要的影响。
本文将探讨网络机房布线方案的设计原则、布线类型以及常见问题及解决方案等内容，以期为企业的网络机房布线提供指导和参考。
二、设计原则网络机房布线方案的设计需要考虑多个因素，如网络规模、设备数量、布线距离、带宽需求等，以下是几个设计原则供参考：1. 合理规划：根据企业实际情况，合理规划网络机房的布局和布线结构，并考虑未来的扩展需求。
2. 保证可靠性：网络机房的布线需要考虑信号的传输稳定性和可靠性，减少信号干扰和丢包率。
3. 灵活性：布线方案应兼顾网络运维的灵活性和可维护性，方便设备的更换和扩展。
4. 经济性：布线方案的设计应考虑成本效益，合理选择合适的材料和设备，并规划合理的预算。
三、布线类型网络机房的布线一般可以分为水平布线和垂直布线两种类型。
1. 水平布线水平布线负责将网络机房内的设备与其他区域的设备连接起来，一般采用屏蔽双绞线。
水平布线一般包括主干布线和水平布线，主干布线指连接机房中心交换机和主干区的布线，而水平布线连接主干区和用户区的布线。
在水平布线中，需要合理规划网络设备的位置，以保证信号传输的稳定性和效率。
2. 垂直布线垂直布线用于连接不同楼层之间的网络设备，主要包括垂直主干和垂直水平布线。
垂直主干指连接楼层交换机和主干网络的布线，而垂直水平布线将楼层交换机与用户区的设备连接起来。
在垂直布线中，需要考虑楼层之间的距离和信号衰减问题，选择适当的传输介质和设备。
四、常见问题及解决方案在网络机房布线过程中，常会遇到一些问题，以下介绍几个常见问题及解决方案。
1. 信号干扰信号干扰可能由电磁干扰、邻近线路干扰等多种原因引起。
解决方案可以是采用屏蔽双绞线、增加衰减器、调整设备位置等方式来减少信号干扰。
2. 信号丢包信号丢包可能由布线质量差、信号衰减等因素引起。
机房布线规范
机房布线规范说明
为了保证通信线路的安全运行,方便日常维护,防止因线路布放
凌乱造成的意外通信事故;现将布线规范简述如下：
一．布线通道选择
1．弱电、强电以及光纤通道要分开;
2．机房主走线通道的选择：通常选择沿机房墙面的四边;
3．机房分走线通道的选择：通常选择设备横列架间的间隔处;
<注意>避免布线通道横穿设备机架或占用以后设备扩容的位置; 二．布放电缆的工艺要求
1．电缆外皮完整、不扭曲、不破损、不折皱;
2．电缆的布放要求横平竖直,转弯处要均匀,曲率半径应大
于电缆直径的10倍;
3．电缆的捆绑要整齐一致、松紧适度：单芯电缆要捆绑成圆
把,并尽可能将上面的电缆绑成一直线；8芯或多芯电缆可以捆
绑成圆把或方登状,同样尽可能将上面的电缆绑成一直线;
4．电缆在进设备和上架制作电缆头时均要留有适当的弧度;
5．软光纤应采用塑料线槽或波纹护套管保护;
<注意>避免电缆中间接头,以及电缆线因下线误差过长或过短; 三．制作电缆头的工艺要求;
1．刮线时留长要准确,用力要得当,不要刮伤芯线;
2．电缆下线时要保持长度的均匀一致;
3．芯线焊接时要求焊点均匀、光滑;
<注意>避免下线时电缆长度不一、避免虚焊;。
机房布线方案
1.施工要求
（1）施工人员应具备相关资质，遵循施工规范。
（2）施工过程中，应做好现场安全、卫生保护。
（3）施工完成后，应进行自检、互检，确保工程质量。
2.验收标准
（1）线缆敷设整齐、美观，无损坏、漏敷现象。
（2）连接器、配件安装牢固，接触良好。
（3）布线系统性能测试合格，满足设计要求。
2.施工过程中，严格按照设计方案进行布线，确保线缆敷设整齐、美观。
3.线缆连接器安装应牢固可靠，避免接触不良。
4.施工完成后，进行全面检查，确保布线系统无遗漏、无损坏。
5.施工过程中，遵循安全规范，确保施工人员安全。
五、验收标准
1.布线系统应符合国家及地方相关法律法规、行业标准。
2.线缆敷设整齐、美观，无损坏、遗漏。
（3）线缆长度控制在90米以内，确保传输性能。
5.线缆标识
（1）线缆两端进行统一编号，便于日常维护。
（2）线缆标识内容包括：线缆编号、设备编号、接口类型等。
6.防火措施
（1）线缆穿越防火分区时，采用防火隔堵材料进行密封。
（2）设备间、配线间内线缆采用阻燃线缆，降低火灾风险。
四、施工要求
1.施工前，对现场进行详细勘察，确保施工方案符合实际需求。
本机房布线方案旨在为用户提供一个稳定、可靠、安全的布线系统，为信息系统正常运行提供有力保障。希望本方案能得到您的认可，并在实际施工过程中严格执行，共同打造高品质的机房布线工程。
线缆选型与敷设
一、线缆选型
1.铜缆选型
（1）采用六类非屏蔽双绞线（UTP）作为水平布线线缆。
（2）设备间与配线间之间的主干线路采用六类屏蔽双绞线（STP）。
3.配线间布线
（1）配线间内设置分配线架，用于连接设备间与水平布线。
