北师大版九年级物理全册第12章欧姆定律计算题培优练习
1、如图所示,甲为电路的连接情况,R1=20 Ω,R2为滑动变阻器,乙为R3的I-U图像,电源电压保持不变。
当S1闭合,S2断开时,若滑片P在a端,则电流表示数为0.6 A;若滑片P在b端,则电压表示数为8 V。
求:
(1)电源电压;
(2)滑动变阻器R2的最大阻值;
(3)当S1、S2均闭合,且滑片P在a端时,求电流表的示数。
2、某兴趣小组的同学们想制作一个简易的台灯,所用小灯泡的额定电压为27 V,正常发光时灯丝的电阻为90 Ω。
因身边只有电压为36 V的电源,为了保证小灯泡能正常发光,应将一个定值电阻与灯泡串联后接在电源上。
请你帮他们求出该电阻的阻值。
3、如图所示的电路,R1=30 Ω,R2=10 Ω,开关S闭合后,电流表A的示数为0.4 A,求:(1)电源电压;(2)通过R2的电流;(3)干路中的电流。
4、如图所示的电路,电源电压为6 V 且保持不变,滑动变阻器R1标有“50 Ω 2 A”字样。
(1)将滑片P移到最右端,闭合S1,断开S2,求电流表的示数I1。
(2)保持滑片P在最右端,闭合S1、S2,电流表示数I=5I1,求R2的阻值。
(3)将滑片P移至某一位置,闭合S1、S2,电流表示数为0.68 A,求此时滑动变阻器接入电路的阻值。
5、冬季,养鸡场为了提高产蛋量,夜间需要在鸡舍里用电热器加热并用灯泡照明;白天只需要在鸡舍里用电热器加热,不需要用灯泡照明。
小阳根据上述要求设计了一种加热照明装置,这个装置的电路图如图所示,电阻R1和R2是两个用来加热且阻值不变的电阻丝,灯L是阻值为242 Ω的照明灯泡(不考虑灯丝电阻随温度的变化),开关S1、S2的通断只有两种状态,一种是同时断开,另一种是同时闭合。
该装置从早晨7:00至17:00处于白天工作状态,连续正常工作10 h,这段时间内电流表的示数为5.5 A;该装置从17:00至第二天早晨7:00处于夜间工作状
态,连续正常工作14 h。
已知:电源两端的电压U恒为220 V,=。
请回答下列问题:
(1)画出白天和夜间工作的等效电路图;
(2)求电阻R2的阻值;
(3)求该装置处于夜间工作状态时,电流表的示数。
6、如图所示,电源电压恒为12 V,电阻R1为20 Ω,当开关S闭合后,电压表的示数为8 V。
求:
(1)电阻R1两端的电压;(3分)
(2)通过电阻R2的电流。
(3分)
7、如图所示,R1、R2的阻值均为10 Ω。
(1)若只闭合S1,电路中的总电阻为多少?(2分)
(2)若只闭合S2,电路中的总电阻为多少?(2分)
(3)若只闭合S1和S3,电路中的总电阻为多少?(2分)
8、如图所示电路图,电源电压6 V保持不变,灯L2的电阻是10 Ω,闭合开关S,电流表A1的示数是0.3 A,不考虑温度对灯丝电阻的影响。
求:
(1)灯L1的阻值;
(2)电流表A的示数。
1、答案：(1)12 V(2)40 Ω(3)1.2 A
解析：(1)当S1闭合,S2断开时,若滑片P在a端,则电路为R1的简单电路,电流表测电路中的电流,可得电源电压U=I a R1=0.6 A×20 Ω=12 V;(2)当S1闭合,S2断开时,若滑片P在b端,R2接入电路的电阻最大,电压表测R2两端的电压,因串联电路中总电压等于各分电压之和,所以,R1两端的电压:U1=U-U2=12 V-8 V=4 V,因串联电路中各处的电流相等,所以,电路中的电
流I b==,即=,解得R2=40 Ω;(3)当S1、S2均闭合,且滑片P在a端时,R1与R3并联,电流表测干路电流,由图乙可知,当R3两端的电压U3=6 V时,通过的电流I3=0.3 A,则R3
的阻值R3===20 Ω,因并联电路中总电阻的倒数等于各分电阻倒数之和,所以,电路中
的总电阻R===10 Ω,则电流表的示数I===1.2 A。
2、答案：30 Ω
解析：I1===0.3 A
U2=U-U1=36 V-27 V=9 V
I2=I1=0.3 A
R2===30 Ω
3、答案：(1)12 V(2)1.2 A(3)1.6 A
解析：(1)由电路图可知R1与R2并联,电流表测R1支路的电流。
因并联电路中各支路两端的电压相等,所以,由欧姆定律可得,电源的电压U=I1R1=0.4 A×30 Ω=12 V;(2)通过R2的电流
I2===1.2 A;(3)因并联电路中干路电流等于各支路电流之和,所以,干路中的电流
I=I1+I2=0.4 A+1.2 A=1.6 A。
4、答案：(1)0.12 A(2)12.5 Ω(3)30 Ω
解析：(1)当闭合S1,断开S2,P在最右端时,R1单独工作,I1===0.12 A
(2)当S1、S2均闭合时,R1与R2并联,通过R1的电流不变,则通过R2的电流I2=I-I1=4I1=0.48 A
R2的阻值R2===12.5 Ω
(3)当滑片滑至某一位置时通过R2的电流I2不变,则
通过R1的电流I1'=I'-I2=0.68 A-0.48 A=0.2 A
滑动变阻器接入电路的阻值R1'===30 Ω
5、答案：(1)图见解析(2)30 Ω(3)22.91 A
解析：(1)由题意可知,两开关断开时,电路为白天工作状态。
两开关闭合时,电路为夜间工作状态。
则白天工作的等效电路和夜间工作的等效电路,如图所示。
(2)电路白天工作时,两电热丝串联,因串联电路中总电阻等于各分电阻之和,所以,由I=可得:
R1+R2===40 Ω,又因=,可得:R1=10 Ω,R2=30 Ω。
(3)电路处于夜间工作状态时,灯泡L与R1并联,电流表测干路电流,因并联电路中干路电流等
于各支路电流之和,所以电流表的示数:I A=I L+I1=+=+≈22.91 A。
6、答案：(1)4 V(2)0.2 A
解析：(1)由题图可知两电阻串联,电压表测量的是电阻R2两端的电压,所以电阻R1两端的电压为U1=U-U2=12 V-8 V=4 V;
(2)由于两电阻串联,所以通过R2的电流等于通过R1的电流,根据欧姆定律可求出通过电阻
R2的电流为I2=I1===0.2 A。
7、答案：(1)10 Ω(2)20 Ω(3)5 Ω
解析：(1)若只闭合S1,只有R1连入电路,则电路中的总电阻为R=R1=10 Ω;(2)若只闭合S2,电路中R1、R2串联,根据串联电路的电阻特点可知总电阻R串=R1+R2=10 Ω+10 Ω=20 Ω;(3)
若只闭合S1和S3,电路中电阻R1、R2并联,根据并联电路的电阻特点可得总电阻R并=
==5 Ω。
8、答案：(1)20 Ω(2)0.9 A
解析：(1)分析电路图可知,灯L1、L2并联,电流表A测量干路电流,电流表A1测量通过L1的电流,由I=U/R得,灯L1的电阻R L1=U/I1=6 V/0.3 A=20 Ω。
(2)通过L2的电流I2=U/R L2=6 V/10 Ω=0.6 A,故电流表A的示数I=I1+I2=0.3 A+0.6 A=0.9 A。
北师大版物理九年级上册第12章欧姆定律计算题专练含答案
欧姆定律计算题专练姓名：日期：【知识梳理】1、串联电路电流、电压和电阻的特点：①串联电路中电流（关系式：）；②串联电路两端的总电压等于各部分电路两端的电压________（关系式：）；③串联电路的总电阻等于各串联导体的电阻________，表达式为__________。
2、并联电路电流、电压和电阻的特点：①在并联电路中，干路电流等于（关系式：）；②并联电路电路两端的总电压与各支路两端的电压________（关系式：）；③并联电路中总电阻的倒数等于各个电阻的___________，表达式为______________；如果n个阻值相同的电阻R并联，则有R总= 。
3、欧姆定律的内容：通过导体的电流与导体两端的电压成，与这段导体的电阻成．用公式表达为_________，公式还可以变形为________、_________。
4、①串联分压：串联电路分电压之比等于____________，表达式为____________；②并联分流：并联电路电流之比等于____________，表达式为____________。
5、牢记电阻是导体本身的一种物理属性，它的大小只与导体的、、和___________有关，与它两端的电压和通过它的电流关.【巩固提高】1、如图所示电路，R2的阻值为12Ω，电流表测得通过R1的电流为0.5A，电压表的示数为3V.求：(1)电阻R1的阻值；(2)电源电压。
2、如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，电流表有示数为1.0A，电压表的示数为6V；滑片P移至N端，闭合开关S，电压表的示数为2V.求：(1)电源的电压；(2)电阻R0的阻值；(3)滑动变阻器的最大阻值。
3、在如图所示的电路中，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.8A.求：(1)电源电压；(2)电阻R2的阻值。
4、如图所示，电源两端电压U保持不变。
闭合开关S、S1，电压表示数为3V，电流表示数为0.3A.闭合开关S，断开开关S1，电压表示数为2V。
新北师大版初中物理九年级全册第十二章《欧姆定律》测试题(含答案解析)
一、选择题1．将“12V6W”的灯泡L1和“12V4W”的灯泡L2串联后接在电压是12V的电路中，则：（）A．L1和L2均正常发光 B．L1比L2亮C．L1比L2暗D．L1和L2一样亮2．额定电压相间的电热水壶甲、乙。
额定功率分别为1600W、1000W，它们都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内两个电热水壶消耗的电能一样多3．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则A．两灯一样亮B．L1比L2 暗C．L1比L2亮D．两灯都能正常发光4．在图所示的电路中，电源两端电压不变，电流表和电压表选择的量程分别为0~0.6A和0~3V．闭合开关S，在滑动变阻器滑片P从一端移到另一端的过程中，电压表和电流表的示数均可达到各自的最大测量值（且不超过量程），在上述过程中，通过电阻1R的最大电流和最小电流之比为3:1．则当滑片P移至滑动变阻器的中点时A．滑动变阻器接在电路中的电阻为15 B．此电路中电源电压为6VC．电路中的电流为0.6A D．滑动变阻器两端电压为2.25V5．电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器规格“20Ω 2A”，灯泡L标有“3V 1.5W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断不正确的是A．滑动变阻器入电路的阻值变化的范围是3Ω～12ΩB．电路中电流变化的范围是0.25A～0.5AC．灯泡的功率允许的变化范围是0.375W～1.5WD．电路消耗总功率允许的变化范围为1.35W～2.25W6．如图所示的电路，电阻阻值R1<R2。
闭合开关S 后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。
下列判断中正确的是（）A．U1=U2B．U1>U2C．I1=I2D．I1<I27．在探究电流跟电压及电流跟电阻的关系的实验中，电路中的滑动变阻器两次的作用是（）A．均使电阻两端的电压出现变化B．均使电阻两端的电压保持不变C．前次使电阻两端的电压保持不变，后次使电阻两端的电压出现变化D．前次使电阻两端的电压出现变化，后次使电阻两端的电压保持不变8．如图为小明探究“电流跟电阻的关系”实验电路图。

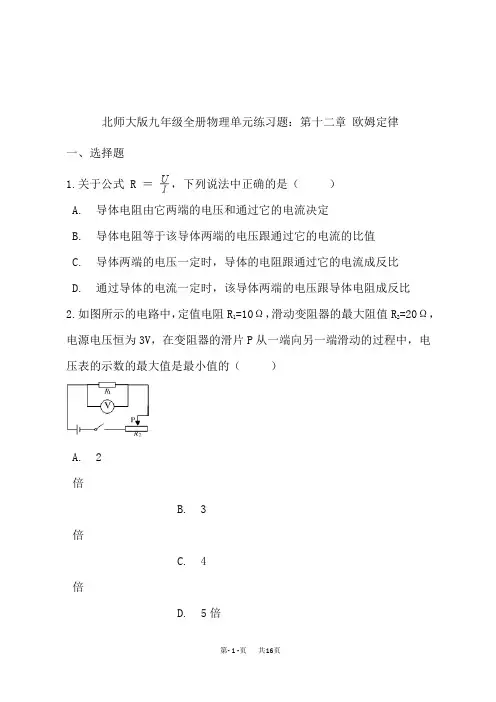

北师版九年级全册物理 第十二章 欧姆定律 单元测试
