2019-2020学年人教版八年级物理下册《杠杆与滑轮》作图专题(附答案)
杠杆与滑轮作图专题
1、如图所示，试画出作用在杠杆A端使杠杆在图示位置平衡的最小动力的示意图并画出该力的力臂。
2、画出动力和阻力的力臂
3、铡刀铡草时的示意图如图所示．请画出动力F的力臂（用l表示）。
4、如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2.
↙
5、如图所示，一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在图示位置，请画出作用在A点的最小作用力及杠杆所受重力的示意图.
6、如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L.
7、要用滑轮组将陷在泥中的汽车拉出来，试在图甲中画出最省力的绕绳方法．
8、按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力）
9、如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线．
10、）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．
11、在图11中画出吊起物体的最省力的绳子绕法
12、如上图所示的水桶，是在一个最小外力作用下所处的状态，作出它此时的受力示意图
杠杆与滑轮作图专题参考答案
一、作图题1、
2、
3、
4、如图所示。
【解析】由题意分析出阻力的方向，再由支点向阻力的作用线作垂线即可。
如图，阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；
力臂为支点到力的作用线的距离，所以从O点向F2作垂线，垂线段即为力臂L2，如图。
5、如图所示。
【解析】（1）物体的重力竖直向下，重心在物体的几何中心；（2）要使杠杆使用最省力，应使其力臂最长．
物体的重心在其中心处，重力方向竖直向下；
要使力最小应使力臂最长，图中以OA长为力臂是最长的力臂，从A点做OA垂线，方向向上即为作用在A点的最小力。
6、如如所示。
【解析】根据杠杆的平衡条件，动力臂越长越省力，首先确定出最长的力臂，然后画出的示意图；由支点到力的作用点的距离是最长的力臂．连接OA，则OA是最长的力臂，做OA的垂线，物体对杠杆的力使杠杆向时逆针方向转动，所以F应使其向顺时针方向转动。
7、
8. 9、解：如图，用3段绳子承担物重，绳端拉力向上．
10、解：因为是人站在地面上用滑轮组提升重物，所以由2段绳子承担物重，是最省力的绕绳方法．如图所示
11、如左图： 12.如右图：。

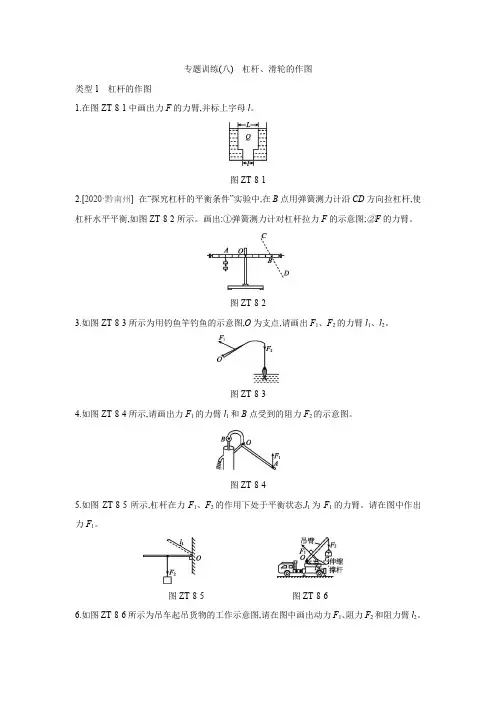

2020-2021学年人教版物理八年级下册同步巩固练习专题训练(八) 杠杆、滑轮的作图
专题训练(八)杠杆、滑轮的作图类型1杠杆的作图1.在图ZT-8-1中画出力F的力臂,并标上字母l。
图ZT-8-12.[2020·黔南州]在“探究杠杆的平衡条件”实验中,在B点用弹簧测力计沿CD方向拉杠杆,使杠杆水平平衡,如图ZT-8-2所示。
画出:①弹簧测力计对杠杆拉力F的示意图;②F的力臂。
图ZT-8-23.如图ZT-8-3所示为用钓鱼竿钓鱼的示意图,O为支点,请画出F1、F2的力臂l1、l2。
图ZT-8-34.如图ZT-8-4所示,请画出力F1的力臂l1和B点受到的阻力F2的示意图。
图ZT-8-45.如图ZT-8-5所示,杠杆在力F1、F2的作用下处于平衡状态,l1为F1的力臂。
请在图中作出力F1。
图ZT-8-5 图ZT-8-66.如图ZT-8-6所示为吊车起吊货物的工作示意图,请在图中画出动力F1、阻力F2和阻力臂l2。
7.如图ZT-8-7所示是一种抽水马桶水箱自动上水装置的示意图。
当水箱内的水达到一定高度时,浮标带动杠杆AOB压住入水口,停止上水。
请在图中画出动力F1、阻力F2和动力臂l1。
图ZT-8-78.[2019·广安]如图ZT-8-8所示,请画出作用在杠杆B端的最小动力F1和阻力F2的力臂l2。
图ZT-8-89.[2019·凉山州]如图ZT-8-9所示,现使用最小的力F1使杠杆在图示位置平衡,请画出力F1及其对应的力臂l1。
图ZT-8-910.[2019·武威]如图ZT-8-10所示是羊角锤的示意图,请画出用羊角锤撬铁钉时最小动力F1的示意图。
图ZT-8-1011.[2019·深圳]如图ZT-8-11所示,在C点用力把桌腿A抬离地面时,桌腿B始终没有移动,请在C点画出最小作用力的示意图。
图ZT-8-11 图ZT-8-1212.如图ZT-8-12甲所示是教室里的学生座椅,图乙是它的侧面图,要在C点用最小的力F使座椅绕A开始逆时针转动,请在图乙中画出:(1)F的力臂l;(2)F的示意图。
人教版八年级物理下册《杠杆最小动力》作图练习与答案
人教版八年级物理下册《杠杆最小动力》作图练习1．如图甲是我们常用的电脑鼠标。
当手指在B 点按下鼠标左键时，A 端向下移动并按压其下方的金属弹片使电路接通完成操作任务。
请在图乙中画出在B 点按下鼠标左键时所需要的最小动力F 1及其力臂L 1并画出A 端所受阻力F 2的示意图。
2．如图甲所示为一种搬花神器，用它把花盆抬起时，相当于一个绕O 点转动的杠杆，请在乙图中画出杠杆平衡时，作用在A 点的最小动力F 1及其力臂l 1。
3．如图所示，轻质杠杆的A 点挂一重物G，O 为杠杆的支点。
请在杠杆的端点B 处画出使杠杆保持静止的最小动力F 1和阻力臂L 2的示意图。
4．如图甲，是“常力牌”重型装订器，其上端手柄为一杠杆，O 为支点，A 为动力作用点，B 为阻力作用点，其简化工作原理如图乙所示，请在图乙中画出正常使用时，作用在A 点的最小动力F 1及其力臂l 1。
5．图甲是一个压饺子皮神器，其上部手柄在使用时是一个杠杆，图乙是其简化的示意图，O为支点，F 2是使用时B点受到的阻力。
请在图乙中画出作用在A点的最小动力F1的示意图及阻力臂l2。
6．为使轻质杠杆在如图所示位置平衡，画出最小动力F1的示意图，及动力臂l1和阻力臂l2。
7．如图所示，小明要将购物推上台阶，需要在把手上施加一个斜向下的力，已知购物车的支点为O点（小黑点），请在图中A点画出最小的力F1。
(7题图)8．图中利用羊角锤撬钉子，在锤柄A点处画出所施加的最小动力F和其力臂l。
9．如图甲所示是一台金属切割机，黄师傅用它切割A 点下方的钢管时，用力下压B 点，机器OAB 部分可绕O 点转动。
请在图乙中通出作用在B 点的最小动力F 1（保留作图痕迹，图中F 2为阻力）。
10．如图所示，为电工师傅剪铁线用的钢丝钳。
在电工师傅剪铁线时，钢丝钳的手柄可以看作杠杆，如图乙所示，其中O 为支点，F 2为阻力，请在乙图中作出剪铁线时的阻力F 2的阻力臂L 2，作用在A 点的最小动力F 1。
2020春人教版八年级下册物理 定滑轮、动滑轮、滑轮组 知识总结与练习题(含答案)
2020春人教版八年级下册物理定滑轮、动滑轮、滑轮组知识总结与练习题（含答案）知识点一：定滑轮（1）实质：是一个等臂杠杆。
支点是转动轴，动力臂和阻力臂都等于滑轮的半径。
（2）特点：不能省力，但可以改变力的方向。
知识点二：动滑轮（1）实质：是一个动力臂是阻力臂2倍的省力杠杆。
支点是上端固定的那段绳子与动滑轮相切的点，动力臂是滑轮的直径，阻力臂是滑轮的半径。
（2）特点：能省一半的力，但不能改变动力的方向，且多费一倍的距离。
知识点三：滑轮组（1）连接：两种方式，绳子可以先从定滑轮绕起，也可以先从动滑轮绕起。
（2）作用：既可以改变力的大小又可以改变力的方向，但是费距离。
（3）省力情况：F=（G+G动）/n；绳子自由端移动的距离s=nh，其中n是绳子的段数，h是物体移动的高度。
知识点四：轮轴和斜面（1）轮轴：实质是可以连续旋转的杠杆，是一种省力杠杆。
轮和轴的中心是支点，作用在轴上的力是阻力F2，作用在轮上的力是动力F1，轴半径r，轮半径R，则有F1R=F2r，因为R>r，所以F1<F2。
（2）斜面：是一种省力机械。
斜面的坡度越大，省力越多。
【能力提升】一、选择题1．如图所示的滑轮匀速提升重物，那么（）A．F1方向的拉力最小 B．F2方向的拉力最小C．F3方向的拉力最小 D．三个方向的拉力都一样大2.使用滑轮组可以达到的目的是（）A．省力而且一定能改变力的方向 B．省力但不可能改变力的方向C．省力而且能省距离 D．能省力而且也可以改变力的方向3.小明用如图所示的滑轮组，将重为1.5N的物体匀速提升到一定高度，在此过程中，手拉力的大小实际应该是（）A．小于0.75N B．等于0.75NC．大于0.75N D．等于0.5N4.如图所示，用下列装置提升同一重物，若不计滑轮自重及摩擦，则最省力的是（）二、填空题1．定滑轮实质是_____杠杆，使用定滑轮可以改变_____，但它不能省力。
动滑轮实质是_____的杠杆，使用动滑轮可以省力，但_______改变力的方向。

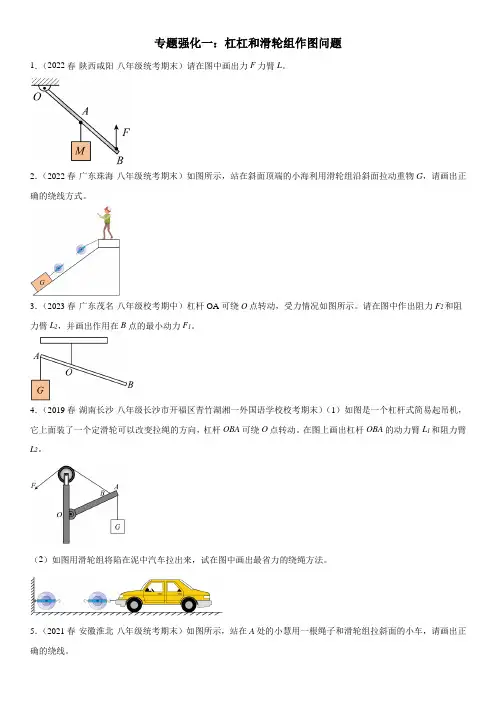

专题强化一 杠杠和滑轮组作图问题-八年级下册物理
专题强化一：杠杠和滑轮组作图问题1．（2022春·陕西咸阳·八年级统考期末）请在图中画出力F力臂L。
2．（2022春·广东珠海·八年级统考期末）如图所示，站在斜面顶端的小海利用滑轮组沿斜面拉动重物G，请画出正确的绕线方式。
3．（2023春·广东茂名·八年级校考期中）杠杆OA可绕O点转动，受力情况如图所示。
请在图中作出阻力F2和阻力臂L2，并画出作用在B点的最小动力F1。
4．（2019春·湖南长沙·八年级长沙市开福区青竹湖湘一外国语学校校考期末）（1）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。
在图上画出杠杆OBA的动力臂L1和阻力臂L2。
（2）如图用滑轮组将陷在泥中汽车拉出来，试在图中画出最省力的绕绳方法。
5．（2021春·安徽淮北·八年级统考期末）如图所示，站在A处的小慧用一根绳子和滑轮组拉斜面的小车，请画出正确的绕线。
6．（2021春·重庆沙坪坝·八年级重庆八中校考期末）作图题：（1）如图甲所示，请画出人站在地面上利用滑轮组提起物体时的绕绳方法______。
（2）曲杆可绕固定点O转动，若要让曲杆在如图乙所示位置保持平衡，请作出最小力F的示意图______。
7．（2023春·全国·八年级校联考期末）如图小聪在做俯卧撑，可将他视为一个以脚尖为支点O的杠杆，如果他的重心在A点，请在图中画出他的重力G的示意图和支撑力F的力臂L，请保留作图依据。
8．（2022春·湖北十堰·八年级统考期末）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力（动力），在图中画出阻力F2和F2的力臂l2。
9．（2023春·八年级校联考课时练习）如图，小明站在地面上用图中滑轮组提起重物，画出最省力的绕绳方法。
专题十四 杠杆作图 检测—2020-2021学年人教版八年级物理下册重点专题复习【含答案】
人教版物理八下第十二章重点专题十四：杠杆作图1．（2021•船营区一模）如图所示，请画出重物所受重力的示意图和拉力F的力臂。
2．（2021•浦东新区模拟）如图所示杠杆处于静止状态，请根据已知的力或力臂画出相应的力臂或力。
3．（2021春•三水区月考）如图所示在C点对杠杆施加一个最小的力，使杠杆平衡，画出最小的力F 及力臂L。
4．（2021•南海区校级一模）如图，质量忽略不计的AC硬棒能绕O点转动，在C点挂一物体。
在B 点施加力F1时，棒刚好处于静止状态。
请画出F2的力臂L2以及在B点画出作用在杠杆上最小的动力F1。
5．（2020秋•雁塔区校级期末）请在图中作出F1、F2的力臂L1和L2。
6．（2020秋•鼓楼区期末）请按题目要求作答：如图所示，一个质量均匀分布的木棒AB在细绳拉力作用下保持静止，请画出绳对木棒拉力的力臂和木棒所受重力的示意图。
7．（2020秋•兴化市期末）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。
请在图上画出杠杆OBA的动力臂L和阻力F2的示意图。
8．（2020秋•常州期末）如图所示为独塔单面斜拉桥的结构图，O为支点，请在图中作出动力臂L1以及阻力臂L2。
（保留作图痕迹）。
9．（2020秋•东台市期末）按题目要求作图：在如图A点处画出最小动力F的示意图。
10．（2020秋•如东县期末）如图所示是羊角锤拔钉子时的情景，A点是动力作用点，请画出在拔钉子的最小动力F1的方向和羊角锤所受阻力F2的示意图。
11．（2020秋•隆德县期末）为使轻质弯折杠杆保持平衡，请你在杠杆上画出所施加最小动力F l的示意图。
12．（2020秋•建邺区期末）按要求作图如图所示用一根细绳将杠杆AOB在O点悬挂起来，并在B处挂一重物G，欲在杠杆上施加一最小动力F1，使其在图示位置平衡，作出最小动力F1的示意图和阻力臂L2。
13．（2020秋•东平县校级期末）若使图中的杠杆OA保持水平位置平衡，现已画出F2的力臂L2，请作出力F2的示意图。
人教版八年级物理下册作图专题训练带答案
八年级下册物理实验题学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图，物体重30N放在斜面上，画出物体对斜面压力的示意图．（______）2．如图所示,请根据要求组装滑轮组。
要求是使用该滑轮组提升重物时既能省力,又能改变力的方向。
（______）3．如图所示，物体重30牛，用力的图示法画出地面受到的压力。
4．如图所示，请画出铡刀铡物体时动力F1的力臂l1和阻力F2的力臂l2.5．如图所示，请画出小球在空中摆动时，所受重力G的示意图。
（______）6．如图所示，苹果静止在水平桌面上，请画出苹果对桌面压力和桌面对苹果的支持力的示意图。
（______）7．如图，轻质杠杆A点挂着重物G，若在杠杆上施加一个最小的力F使杠杆在图中位置平衡，请画出最小力的示意图及其力臂．8．如图小车重150 N，在A点受到大小为30 N的水平向右的拉力，试作出这个拉力的示意图．（_________）9．如图所示，质量为2㎏的小球悬挂在细绳下来回摆动，请用力的示意图表示小球所受到的重力．10．图甲是被起重机加速向上吊起的货物，请在图乙中对该货物进行受力分析。
（_____）11．按题目要求作图（1）如图甲所示，一束光线从空气斜射入水中.请画出反射光线和折射光线的大致方向. （2）如图乙所示是一种抽水的装置，分别画出杠杆受到的阻力示意图和F1的力臂L1．（3）一重为G的物体，随着传送带一起沿水平方向向左做匀速直线运动，不计空气阻力，请画出图丙中物体受力的示意图．12．静止在地面上的物体受到水平向右2牛的拉力，用力的图示法在如图中画出这个拉力F．13．在图中作出下列力的示意图。
(1).作用在小车右上角与水平地面成30°角斜向上拉小车的力。
(2).作用在小车前端中部沿倾斜角为30°斜面向上拉小车的力。
14．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。
2019_2020学年八年级物理下册12.1杠杆期末复习精练(含解析)(新版)新人教版
三、知识点精炼
一．选择题（共 8 小题）
1．（2020•东城区一模）如图所示的生活用具中，使用时属于费力杠杆的是（ ）
A．
筷子
B．
托盘天平
C．
核桃夹
D．
瓶起子
【考点】：杠杆的分类．
【答案】：A
【解析】：A．筷子在使用时，动力臂小于阻力臂，是费力杠杆；故 A 正确；
B、托盘天平在使用时，动力臂等于阻力臂，是等臂杠杆，故 B 错误；
【考点】：杠杆的分类；杠杆的应用． 【答案】：D 【解析】：AB、筷子在使用过程中，动力臂小于阻力臂，属于费力、省距离杠杆，故 AB 错误； CD、手握筷子位置向上移动，则阻力臂变大，阻力基本不变；而支点和动力作用点同 时上移，所以动力臂基本不变，由杠杆平衡条件可知，所需的动力将变大，故 C 错误、D 正确。 故选：D。 3．（2020•灯塔市校级一模）下列装置中属于省力杠杆的是（ ）
【考点】：杠杆的分类．
8
精品文档！ 如果您喜欢这份文档，欢迎下载!
【答案】：费力；变小
【解析】：（1）人每次平卧好后坐起时，把上半身看成杠杆，支点在臀部的位置，腹肌
收缩抬起身体，上半身重心约在胸部，故动力臂小于阻力臂，是费力杠杆；
（2）由杠杆的平衡条件得，动力臂不变，阻力不变、阻力臂变小，可知随着上身的升
B．杠杆对甲物体竖直向上的拉力为 60N
C．甲物体对水平地面的压强为 750Pa
D．水平地面对甲物体的支持力为 60N
【考点】：杠杆的平衡条件；压强的大小及其计算．
【答案】：D
【解析】：（1）根据杠杆平衡条件可得：FA•LAO＝FB•LOB，
AO：OB＝1：3，则 OB＝3AO，
所以甲物体对杠杆的拉力
衡阳市育贤中学2019-2020年人教版八年级物理下册《杠杆和滑轮》作图专题(附答案)
杠杆与滑轮作图专题1、如图所示，试画出作用在杠杆A端使杠杆在图示位置平衡的最小动力的示意图并画出该力的力臂。
2、画出动力和阻力的力臂3、铡刀铡草时的示意图如图所示．请画出动力F的力臂（用l表示）。
4、如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2.↙5、如图所示，一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在图示位置，请画出作用在A点的最小作用力及杠杆所受重力的示意图.6、如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L.7、要用滑轮组将陷在泥中的汽车拉出来，试在图甲中画出最省力的绕绳方法．8、按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力）9、如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线．10、）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．11、在图11中画出吊起物体的最省力的绳子绕法12、如上图所示的水桶，是在一个最小外力作用下所处的状态，作出它此时的受力示意图杠杆与滑轮作图专题参考答案一、作图题1、2、3、4、如图所示。
【解析】由题意分析出阻力的方向，再由支点向阻力的作用线作垂线即可。
如图，阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2作垂线，垂线段即为力臂L2，如图。
5、如图所示。
【解析】（1）物体的重力竖直向下，重心在物体的几何中心；（2）要使杠杆使用最省力，应使其力臂最长．物体的重心在其中心处，重力方向竖直向下；要使力最小应使力臂最长，图中以OA长为力臂是最长的力臂，从A点做OA垂线，方向向上即为作用在A点的最小力。
6、如如所示。
【解析】根据杠杆的平衡条件，动力臂越长越省力，首先确定出最长的力臂，然后画出的示意图；由支点到力的作用点的距离是最长的力臂．连接OA，则OA是最长的力臂，做OA的垂线，物体对杠杆的力使杠杆向时逆针方向转动，所以F应使其向顺时针方向转动。
人教版初中物理八年级下学期 杠杆滑轮作图题 专题附详细解析学生版
人教版初中物理八年级下学期杠杆滑轮作图题专题一、作图题（共19题；共100分）1.如图所示，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力F（保留作图痕迹）。
2.如图所示。
⑴画出拉力F1的力臂l1；⑵画出重物G对杠杆的拉力F2的示意图，并画出F2的力臂l2。
3.请用直尺和铅笔画出如图所示杠杆的动力臂和阻力臂。
4.如图，画出使杠杆ABC平衡时的阻力F2和最小动力F1的示意图。
5.如图是抽水机手柄示意图，画出F1和F2的力臂。
6.如图是生活中羊角锤拔钉子的情景，请画出工人拔钉子时所施加动力的动力臂和羊角锤受到的阻力示意图。
7.如图所示，杠杆在力的作用下处于水平平衡状态，L1为动力F1的力臂。
请在图中作出阻力臂L2及动力F1的示意图。
8.按照题目要求作图如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出动力臂L1及阻力F2的示意图。
9.在图中画出物体的重力和使杠杆在图示位置平衡的最小力10.如图所示，杠杆中O为支点，请画出：①F1的力臂；②F2的力臂。
11.如图所示，某人站在A处用一根绳子和滑轮组拉小车，请画出最省力的绕线。
12.用滑轮组提升重1000N的物体，绳子能够承受的最大拉力为600N，在图中画出滑轮组绳子的绕法。
13.如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B．已知人拉绳移动的距离为9m时，物体B上升了3m。
画出滑轮组的绕线。
14.如图是一种活塞式抽水机示意图，请在图中画出手柄所受动力F1的力臂及阻力F2．15.按题目要求作图：（1）如图1示弯曲杠杆，O是支点，在B处挂一重物G，在A点施加一作用力，使杠杆平衡，画出这个最小的力，并画出该力的力臂．（2）要把一球滚上台阶，请画出图2作用在球上的最小力和其力臂．16.如图所示，站在A处的小慧用一根绳子和滑轮组拉斜面的小车，请画出正确的绕线。
17.如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力添加滑轮并完成滑轮组绕法．18.如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力F及其力臂l的示意图。
杠杆画图题,滑轮题,电路图(都包含答案)
杠杆练习题2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．10．画出图中各力的力臂．17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．杠杆作图答案: 2．如图所示：10．17．如图所示：33．34．35．滑轮的练习题4．如图7所示，使用动滑轮提起重物G 时，拉力F=____G （不计滑轮重和摩擦）。
若用斜向上的力拉绳子，所需拉力F ＇____F （选填“＞”、“＝”或“＜”）。
6. 右上图中,甲物体重6N,乙物体重10N,弹簧测力计及摩擦均不计,则当甲、乙两物体静止时，弹簧测力计的读数为__________N ，物体乙所受的合力为__________N 。
7．如下图表示三种不同的滑轮组，用它们提起重为G 的相同重物，在A 端所用的拉力分别为F 1=__________，F 1=_________，F 1=_________，不计滑轮本身的重和摩擦。
8. 如右最后一个图所示，绳子与滑轮重不计，物体处于静止状态，如果M 1=5kg ，那么M 2应等于__________ kg 。
三．选择题1．使用图4所示的装置匀速提起重物G 所用的拉力中，力 []A ．F 1最大B ．F 2最大C ．F 3最大D ．一样大3．如图5所示甲、乙两个装置，已知A 在地面上滑动时所受的摩擦力为40牛（不考虑绳与滑轮的摩擦）。
要使A 向右匀速滑动，拉力F 甲与F 乙的大小分别为 [ ] A ．40牛，20牛 B ．20牛，40牛 C ．40牛，40牛 D ．20牛，20牛4．利用一个定滑轮和一个动滑轮组成的滑轮组提起重600牛的物体，最小的拉力是（不计动滑轮重力及摩擦） [ ]A ．600牛B ．300牛C ．200牛D ．100牛5．如图9所示，不计滑轮重与摩擦，物体A 质量为2千克，物体B 质量为5千克，体积为103厘米3。
