热固型改性聚苯板氧指数的研究_查纯喜

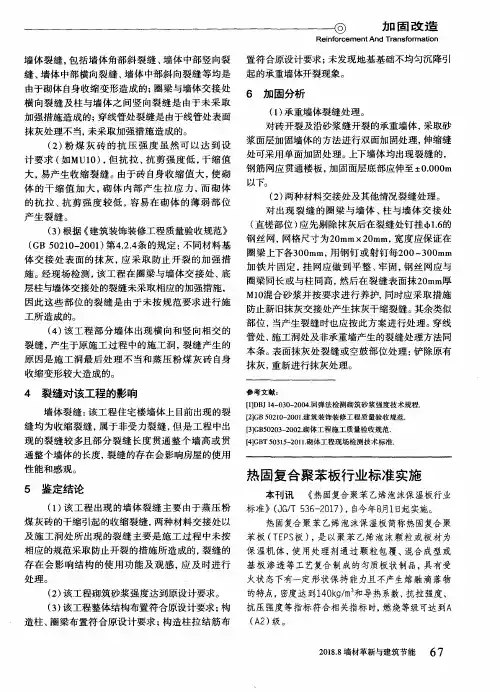

热固复合聚苯板行业标准实施
横 向裂 缝 及 柱 与墙 体 之 间竖 向裂 缝 是 由于 未 采 取
加 强措 施 造 成的 ；穿 线 管处裂 缝 是 由于线 管处 表 面
（１）承重 墙体裂 缝 处理 。
抹 灰处 理 不 当，未 采取 加强 措施 造 成 的。
对砖 开 裂及 沿砂 浆缝 开 裂 的承 重墙体 ，采 取砂
（４）该 工 程 部 分 墙 体 出现 横 向 和竖 向相 交 的 裂 缝 ，产生 于原 施 工 过 程 中的施 工洞 ，裂 缝 产 生 的 原 因是 施 工 洞 最 后处 理 不 当和 蒸 压 粉 煤 灰 砖 自身 收缩 变形 较大 造 成 的。
钢 丝 网 ，网格尺寸 为 ２０ｍｍ Ｘ ２０ｒａｍ，宽度 应保 证 在 圈 梁 上下各 ３００ｍｍ，用钢 钉 或 射 钉 每２００～３００ｍｍ 加铁 片固定 ，挂 网应做到平整 、牢固，钢丝 网应与 圈梁 同长或与柱同高，然后在裂缝表面抹２０ｍｍ厚 Ｍ１０混 合砂 浆 并 按要求 进 行 养 护，同时应 采 取 措施 防止 新 旧抹 灰 交 接处 产生抹 灰干 缩裂 缝 。其余类 似 部位 ，当产生 裂缝 时也 应 按 此方 案 进行 处 理 。穿 线 管处 、施 工洞处 及 非承重 墙产 生的裂 缝处 理 方法 同 本条 。表面 抹灰 处 裂 缝 或空 鼓部 位 处 理 ：铲 除原 有 抹灰 ，重新进行抹灰处理。
通 整个 墙 体 的长度 ，裂 缝 的存 在会 影 响房屋 的使 用
性 能 和感 观 。
热 固复合聚苯板行业标准实施
５ 鉴定结论
本刊讯 《热固复合聚苯乙烯泡沫保温板行业
（１）该 工 程 出现 的墙 体 裂缝 主 要 由于 蒸 压 粉 标准》（ＪＧ／Ｔ ５３６－２０１７），自今年８月１日起实施。
热固复合聚苯乙烯保温板技术与应用
Urbanism and Architecture126热固复合聚苯乙烯保温板技术与应用杨永，王泽旺（济南镁嘉图新型材料开发有限公司，山东济南 250100）摘要：热固复合聚苯乙烯保温板因其优异的产品性能而广泛应用于建筑外墙保温、净化板及木质防火门夹芯等领域，具有广阔的市场空间。
文章阐述了热固复合聚苯乙烯保温板在原材料选择、生产工艺、生产设备等方面的内容，阐明了热固复合聚苯乙烯保温板在质量上的要求及提高质量的方法，为热固复合聚苯乙烯保温板的推广奠定了基础。
关键词：聚合聚苯板；硫氧镁水泥；建筑保温；改性剂［中图分类号］ TU551［文献标识码］ BTechnology and Application of Thermosetting Composite Polystyrene Insulation BoardYang Yong, Wang Zewang(Jinan Jiatu Magnesium New Material Development Co., Ltd., Jinan Shandong 250100, China)Abstract: D ue to its excellent product performance, thermosetting composite polystyrene insulation board is widely used in the fields of building exterior wall insulation, purification board and wooden fire door sandwich core, and has a broad market space. The article expounds the selection of raw materials, production process, production equipment and common problems of thermosetting composite polystyrene insulation board, clarifies the quality requirements and solutions of thermosetting composite polystyrene insulation board, and lays foundation for the promotion of the thermosetting composite polystyrene insulation board.Key words: polymerized polystyrene board; sulphur magnesia cement; building insulation; modifier1热固复合聚苯乙烯保温板定义热固复合聚苯乙烯保温板是以聚苯乙烯泡沫板材为保温基体，将无机防火材料经负压渗透工艺渗透于保温基体内复合制成的燃烧性能为A 级的匀质板状制品，在受火状态下具有一定的形态保持能力且不产生熔融滴落物。
共混阻燃改性PET复合材料之氧指数的测定 在线阅读
34.5
36. 1
38.4
①有机磷和无机阻燃剂产生协同作用 ， 共同改善阻燃性能；
②在有机磷含量一定的情况下 ， 加入无机阻燃剂并单独提高有 机磷含量更具可行性 ， 即多种阻燃剂的协同阻燃作用好于单个阻 燃剂 。
6.实验结果与分析
（ 3） 无机阻燃剂含量一定 ， 阻燃性能与有机磷含量的关系
2％ I-5％OP/PET 36. 1
2 ％ I- 7 .8 ％OP/PET 2％ I- 11 . 3％OP/PET
37.5
40. 1
保持一定的无机阻燃剂含量 ， 改变有机磷含量 ， 虽然同样可以 改善阻燃性能 ， 但效果并不如上组明显 。
6.实验结果与分析
总结：
1 . 同种阻燃剂,添加量在一定的比例范围内, 随着加入量的增加,氧指数值也 呈增加趋势,达到一定程度后上升幅度趋缓；
共混阻燃改性PET复合材料
的制备及其表征之 极限氧指数的测定
主要内容
1 实验目的
2 实验原理
3 实验设备
4 实验样品
5 实验过程
6
实验结果与分析
1. 实验目的
1） 了解氧指数定义及改性PET阻燃原理 2） 了解氧指数测定仪的构造和工作原理 3） 掌握氧指数测定仪的操作方法 4） 评价改性PET的阻燃性能
2.实验原理
1） 氧指数
氧指数： 在规定的试验条件下 ， 试样在氧氮混合气流中 ， 维持平稳燃烧（即进行 有焰燃烧） 所需的最低氧气浓度 ， 以氧所占的体积百分数的数值表示 。
即在该物质引燃后 ， 能保持 燃烧50mm长或燃烧时间 3min时所需要的氧 、氮混合 气体中最低氧的体积百分比 浓度 。作为判断材料在空气 中与火焰接触时燃烧的难易 程度非常有效 。一般认为， OI<27的属易燃材料, 27≤ OI<32的属可燃材料,OI≥32 的属难燃材料 。
热固型改性聚苯乙烯保温板
在自然光下目测进行。 5.3 尺寸允许偏差
按GB/T 6342规定进行。 5.4 表观密度
按GB/T 6343-2009规定进行。试样尺寸（100±1）mm×（100±1）mm（50±1）mm，厚度小于50mm 时取试样厚度，试样数量3个。 5.5 压缩强度
按GB/T 8813-2008规定进行，相对形变为10%时的压缩应力。试样尺寸（100±1）mm×（100±1） mm×（50±1）mm，厚度小于50mm时取试样厚度，试样数量5个，试验速度5mm/ min。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2406.2-2009
塑料 用氧指数法测定燃烧行为 第2部分：室温试验
GB/T 6342
泡沫塑料与橡胶 线性尺寸的测定
表 4 物理性能指标
项目
表观密度，kg/ m3
压缩强度，MPa
垂直于板面方向的抗拉强度，MPa
熔结性
断裂弯曲负荷，N
导热系数，W/ (m·K)
尺寸稳定性， %
水蒸气透过系数，ng/（Pa·m·s）
吸水率（体积分数），%
燃烧性能
外墙保温材料氧指数的研究
外墙保温材料氧指数的研究摘要：随着21世纪进程的加快，人们的生活水平得到了迅速的提高。
与此同时，出现的问题日渐增多，能源危机就是极为突出的一种。
为实现社会可持续发展，全球对保温节能材料的需求正逐年增加。
然而，却频发有关保温材料的火灾事故，其中一定比例的火灾事故是由外墙保温材料引发，给人们的生命和财产带来了极大的威胁。
因此，对于外墙保温材料的阻燃性研究，世界各国都给予了极大的重视。
在本文中，通过对外墙保温材料氧指数的研究，来更好地评价外墙保温材料的阻燃性。
关键词：外墙保温材料；阻燃性；氧指数1引言：近年，随着全球人口激增，能源和环保问题恶化，节能环保材料成为了世界关注的焦点。
在中国，人口基数大、能源利用率低以及储备不足，使得能源问题更加严峻。
而新农村和城镇化建设脚步的加快，使建筑材料的消耗迅增。
为更好地节能环保，外墙保温材料成为了我国建筑节能的一大有效方法。
1.1外墙保温材料的研究现状目前，全球对保温材料愈加青睐，研究投入剧增。
而外墙保温材料作为保温材料的一种，占比很大。
美国约80%的保温材料是被应用到外墙保温材料上的[1]。
外墙保温材料的应用最早是在欧美国家，防火性能是他们应用外墙保温材料的首要考虑因素。
在美国，就有国家标准ANSI FM4880《内外装修系统的火灾实验》对外墙保温材料防火性能进行规定。
中国针对频发外墙保温材料引发的火灾安全事故，也划出了规定，如：《关于进一步明确民用建筑外墙保温材料消防监督管理有关要求的通知》 [2]。
由此可见，外墙保温材料的阻燃性能一直是国内外的研究重点。
1.2外墙保温材料的类型建筑外墙保温材料是指建筑外墙外保温系统中保温层所采用的材料。
目前，国内常用的外墙保温材料主要有两种：有机类外墙保温材料、无机类外墙保温材料。
有机类外墙保温材料由发泡聚苯板、聚苯颗粒和喷涂聚氨酯等高分子保温材料组成，它们易于加工，但也易燃，安全系数较低。
无机类外墙保温材料则由膨胀珍珠岩、岩棉和玻璃棉等组成，它们的性能相对稳定、并且耐用，但是容量大、变化系数高。
改性聚苯板简介及资料1
硅改性聚苯板材料简介硅改性聚苯防火保温板又称 GA 防火保温板、AEPS防火保温板、KMPS 防火保温板、硅质聚苯板、改性聚苯板等。
其是以 EPS 聚苯板为基板，采用无机硅质胶凝材料、无机阻燃材料，并添加增强、憎水等功能改性剂配制而成的无机浆料，经高频振动压浆、负压抽吸、烘干养护、切割成型。
硅改性聚苯防火保温板产品技术源自于断热阻隔连续蜂窝状结构保温技术，在聚苯乙烯基板空隙中形成无机的防火隔离膜，使大部分聚苯乙烯颗粒处于无机阻燃防火材料的包裹之中，从而阻隔火焰传播和穿透，杜绝燃烧的发生。
硅改性聚苯防火保温板系统材料性能指标硅改性聚苯防火保温板与传统聚苯板优势比较从上表可见，硅改性聚苯防火保温板除了具有膨胀聚苯板的保温效果好、性能稳定、施工可操作性强、抗裂面层不开裂、适用范围广阔等特点外，更达到了A 级防火的安全性能，是符合湖南地区建筑市场实情的、高效、优质的节能保温技术及产品。
硅改性聚苯防火保温板优势特点：1、防火性能 A2 级，不再担心消防检测。
硅改性聚苯防火保温板经国家防火建筑质量监督检验中心，防火性能均达到A2级，完全满足了国标《建筑设计防火规范》要求。
2、导热系数低，保温效果优！硅改性聚苯防火保温板先后经国家建筑检测研究院等相关检测单位检测，导热系数检测结果为：0.05W/（m.K）左右，充分体现其保温效果！3、每平米承生 220kg，彻底排除瓷砖脱落困扰！针对硅改性聚苯防火保温板系统测试强度试验，每平米承重达220kg，同时，经过公司多次实验及相关单位抽检，该材料抗拉强度均超过0.1MPa，彻底排解瓷砖脱落之困扰！4、180 度弯折彰显柔韧性：不开裂，更专业针对硅改性聚苯防火保温板系统测试柔韧性试验，将硅改性聚苯防火保温板系统样块进行180 弯折，没有出现任何开裂现象！5、抗冲击 10J，免遭大自然及人为冲撞破坏国家建筑工程质量检测中心实验室，针对硅改性聚苯防火保温板系统进行抗冲击试验，将硅改性聚苯防火保温板系统实验墙进行 20 个点位抗冲击实验，仅1个点开裂，达到硅改性聚苯防火保温板抗冲击 10J 要求。
外墙保温用EPS板氧指数的测量不确定度分析
外墙保温用EPS板氧指数的测量不确定度分析姚红艳;滕彦;唐孔科【摘要】通过对建筑材料模塑聚苯乙烯泡沫塑料(EPS)保温板氧指数检测过程的研究,确定了影响检测不确定度的主要原因,并通过试验对EPS材料测量不确定度进行了评价,指出了在检测过程中需注意的问题,旨在减小检验结果的不确定度,提高检验人员在产品质量检验工作中的科学性.【期刊名称】《山西建筑》【年(卷),期】2012(038)022【总页数】3页(P130-132)【关键词】氧指数;测量不确定度;EPS【作者】姚红艳;滕彦;唐孔科【作者单位】山东省产品质量监督检验研究院,山东济南 250103;山东省产品质量监督检验研究院,山东济南 250103;山东省产品质量监督检验研究院,山东济南250103【正文语种】中文【中图分类】TU551.1近年来，全国各地火灾事故发生频繁，像上海教师公寓大火，沈阳大火，央视大火，其中大部分都是建筑材料着火引起的火灾，作为消防产品检测部门，对建筑材料阻燃性能进行严格把关，重任在肩。
其中氧指数检测是对建筑材料及其制品燃烧性能进行评价的最重要的实验项目之一，氧指数是维持材料稳定燃烧所需的最低氧浓度，氧指数试验是富氧条件下的燃烧试验，气流方向和火焰传播方向相反，遵守逆风传播模式，为蜡烛状火焰燃烧模式，与实际火灾中常见的大面积表面燃烧模式不同。
但是氧指数方法简便、成本低，且重复性较好，可以用具体数值来定量表示、评价和分类材料，有比较重要的实用性，目前也得到广泛的采用，方便用于产品的质量控制。
一般空气中的氧浓度为21%，如果建筑材料的氧指数低于空气中的氧浓度，会在达到燃烧三要素的条件下迅速燃烧，一旦发生火灾，会迅速蔓延，后果不堪设想。
因此在GB 50222建筑内部防火设计规范和GB 20286公共场所阻燃制品及组件燃烧性能要求和标识标准中，氧指数检测是一项很重要的检测项目。
测量不确定度是与测量结果相关联的，合理反映被测量值分散性的一个参数［1］。
表征聚酯切片阻燃性能的氧指数法研究
上流 动 的氧 、 氮混 合 气 体 的 透 明 燃 烧 筒 里 ， 燃 点
试 样 条 顶端 ， 观察 其 燃 烧 特 性 ， 录试 样 条 的连 记 续 燃 烧 长 度 ， 与 给 定 的 判 据 相 比较 ， 过 一 系 并 通
第２ 卷 ８
２１ 年 ０２
第３ 期
６ 月
１ ０～１０ ℃条 件 下 干 燥 ２ ｈ 用 Ｒ ３ ４ ， Ｌ—Ｚ Ｂ １ １型 熔
见 表 ３ 。
表 ３ 经 预 处 理 的 试 样 条 燃 烧 试 验 结 果
体 流动速 率仪 按 一 定要 求 制 备 不 同规 格 ， 其 是 尤
直 径 １４ ｍ 长度 ７ ｍ 的试样 条 。 ． ｍ、 ５ｍ （ ） 样 条 检 测 。将 试 样 条 垂 直 固定 在 向 ２试
（ Ｂ Ｔ５５ — １９ 》， 纺 织 品 燃 烧 性 能 试 验 Ｇ ／ ４ ４ ９ ７） 《
垂直 法 （ Ｂ Ｔ５５ － １９ ） ， 纺 织 织物 燃 烧 Ｇ ／ ４ ５ ９ ７ 》 《 性 能 垂 直 向样 品 易 点 燃 性 的 测 定 （Ｓ ９ ０ ＩＯ ６ ４ — ２ ０ ） 和《 织 织 物 燃 烧 性 能 垂 直 向 样 品火 焰 ０４ 》 纺
同（ 见表 １ 。 ）
表 １ 基 础 样 品 类 型 及 其 磷 含 量
的阻 燃 聚 酯 切 片 生 产 近 年 来 得 到 了 迅 速 发
展 。国 内 阻 燃 聚 酯 切 片 生 产 途 径 不 尽 相 同 ， 但 按 阻燃 机 理 基 本 上 可 以 分 为 三 大 类 ， 共 聚 阻 即 燃 改性 、 混 阻燃 改 性 和 后 整 理 阻燃 改 性 … ， 共 使 用 的 阻燃 剂 包 括 磷 系 阻燃 剂 、 系 阻 燃 剂 和 共 溴 混 型 阻燃 剂 等 。尽 管 目前 已 有 织 物 阻燃 性 能 评 价 标 准 ， 《 织 品 燃 烧 性 能 试 验 氧 指 数 法 如 纺
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
１
试 验 原 料 载 气
原料
：
：
Ｉ
ｍＬ ｍ ｎ
ｉ
氧气
：
：
４ ０ ｍ Ｌ／ ｍ
：
空气
：
４００ ｍＬ／ｍ
ｉ
ｎ
：
进样
Ｅ ＰＳ
供 应商
。
：
宁 波新 桥 化 工有 限公 司
规格
Ｆ
：
Ｍ
－
Ｓ Ｂ 量
：
１
ｍ Ｌ
；
分流 比
５０
。
难 燃液
１
．
自
制 采 用 内 标 法 测 定 戊 烷 含 量
。
，
戊 烷含 量 为 正 戊 烷 和异 戊 烷含 量
：
５５ ％
的 条件 下进 行
６ ｈ
状 态 调节
。
气相 色 谱
Ｗ ｏ ｎ ｄ ａ Ｃ Ａ Ｐ
１
供应 商
；
：
岛津
型号
：
ＧＣ
－
２〇
１
４
Ｃ
，
色 谱 柱 ３
：
．
３
熟化 烘干 条 件
１
：
７
在 电 热 恒 温 鼓 风 干 燥 箱 中 烘 干 条 件 如 表 所 示 供应 商
：
氧指数仪
ｉ
５ ５
５
制 样和 测 试 按 Ｇ Ｂ
Ｔ ２ ４ ０ ６ ２ ２ ０ ０ ９
－
．
塑 料 臟 指数 法 测 定 燃 烧 行 为 第 ２ 部 分
：
ｌ ｆ
１
氧指 数 和 熟 化 时 间 关 系
５
、
按 照 难 燃 液 与 颗 粒 的 不 同 配 比 所 制 真 金 板 分 别 测 试 Ｅ Ｐ Ｓ 泡 粒 包 裹 难 燃 液 之 前 ３ ＝
（
％）
１
、
戊烷 测 定
１
取待测 样品
ｏ ｏｏｉ ｇ
．
ｇ
甲苯 中 精确 至 加入 精确至 溶于
（
丨丨
〇
．
〇〇
１
ｇ
）
，
２５ ｍ
ｌ
０
．
１
，
ｇ
（
）
内 标 物 正 庚烷
，
制 成待 测 样 品
一
。
真 金 板 在 Ｅ Ｐ Ｓ 珠粒 表 面 包 裹 离
，
层 热 固 性 的 防 火涂 层
。
．
７ｋ
３
ｇ
／
ｍ
，
于 熟 化 料仓 中 熟
并 运 用 微 相 复 合 技 术 在 每 个 有 机颗 粒 表 面 形 成 防 火 隔 离 仓
个颗粒具 有独立 的防火能力 成
，
使 每 化 ２４ ｈ
．
在 涂 覆 干 燥机 中 按 照 单 位 体 积 中 投 入 不 同 量 的 难 燃 液 和
了
，
同
Ｅ ＰＳ
保 温 板戊 烷 含 量 与 氧指 数 关 系
。
热 固 型 改 性 聚 苯 板 的 氧 指 数 与 戊 烷含 量 关 联 度 不 高
。
，
其主 要 影 响
因
素
是 热 固 型 改性 聚 笨 板 中 难 燃 液 与 Ｅ Ｐ Ｓ 颗 粒 的 配 比
？３ 嫌 圓 热 固 型 改 性 聚 苯 板
（
１
７ ｋ ｇ／ ｍ
．
于 熟 化 料仓 中 熟
在 切 割 机 上 按所
火 性能好
但导 热 系 数 又 偏 高
）
ｍ
。
热 固型 改 性聚苯 板
．
俗 称 真 金 化 ４
－
８ｈ
．
在 板 材成 型 机 中 成 型
．
．
自
然 存放 ３ 天 后
，
板
．
下 文 称真 金 板
，
作为
一
款 改 性 保 温 材料
试 验 结 果 与 分 析
。
｜
：
＾
：
的 戊 烷 含量 与 板 材 的 氧指 数
其 中 配 比３和配 比 ３
。
－
１
为相 同配 比
，
差 异 在 于 Ｅ ＰＳ 泡 ＝
．
。 ／ ０ ７
Ｚ ２
＞
１
？
＊
〇
粒 的 熟化 时 间 不 同
￣
— —
．
具 体 数 据 见 表 ２ ｒ
．
配比
３
．
配 比４
．
配比
．
５
．
具 体 见表 ２
）
．
运输
存放
（
．
施 工 到 使 用 全 过程 的 火 灾 隐 患
）
真金板
能 进 行 包 裹 和 干 燥
，
然 后 在板 材 成 型 机 中 成型
？
自
然 存放 ３天后
，
在
科技
众多
。
上海
股 份 有 限 公 司 于 ２０
１
１
年 首 次推 向 市场 以 来
里
（
；
絲
公
互
土 芕
？
、
〇 ）
．
１
．
．
？
＂ ＂ ＂
＂＂
—
￣
＿
配 比 ３ ２ 配 比 ４ ２
１
．
１
２
５
３ ０
■ ＂
１
４４
■
１
．
９
３ ３
■
．
．
５
２ ５ ２ ５
—
３ ０
配 比 ５ ２
１
－
．
９
３ ０
２４ ２
４ ２
ＨＣ
＿
：
南 京上元 分析仪器 有限 公 司
型 号 表
：
１
烘干 温度 与 时 间
■
２Ｃ
．
ａ度 敗 ｒ 烘 十 时 Ｎ
（
ｃ
）
｜
｜
６５
５
〇
７
电 热 恒 温鼓 风 干燥 箱 号
．
：
供应商
：
上 海 比 郎 仪 器有 限 公 司
—
型 ６
Ｄ ＨＧ
－
９ ０ ７ ０Ａ
６５
Ｉ
４
—
Ｉ
Ｉ
‘
Ｘ
Ｉ
３
Ｋ
１
的 配 比
）
而与
Ｅ Ｐ Ｓ颗
叱
粒 的关 联度不高
，
．
因此若提
表
４ Ｅ Ｐ Ｓ
板 不 同 烘干 时 间 的戊 烷 含 量 与氧 指数 烘干 温
５
￣
编号
２
３
￣
Ｔ ６
｜
戊 垸含 ０
ｒｃ
） （
烘 干时
｜
ｈ
）
（
％
）
丨
氧指数
．
（
％
—
咼 真
一
士 ？
金板 的 阻 Ｌ 性
：
．
必 须 开发 防 火 性 能更 好 的
｜
１
．
７０
２ ６
２８
—
８
难 燃 液
同 时 选 择合 理的 难 燃液 与 颗 粒的 配 比关
６ ５ ７
—
１
．
２８
８６
．
４ ０ ６
Ｘ
６ ５ ２ ２ ０
．
３ ０
１
军
：
Ｅ ＰＳ
保温板
；
氧指 数
；
难燃液
建 筑 行 业 中 保 温 材 料 主 要 分 有 机 保 温 材 料 和 无 机 保 温 材 料 ２
两 大类
．
．
１
Ｅ Ｐ Ｓ 板
３
有 机 保 温 材 料保 温 效 果 好
．
．
但阻燃 性差
：
而 无 机 材 料 防 Ｅ Ｐ Ｓ 原 料 在 间 歇 式 预 发 机 中 预 发 至
．
：
对于ＥＰＳ板
）
氧 指数 与 熟化 期 关 联 度 非
６ １
’
氧 指 数 由 ２６
８
上 升 至３
．
１
．
６ Ｂ
（
１
级
．
。
Ｅ ＰＳ
板 熟 化 主 要 作 用 是让 板 材 内 部
。
２ ００ ５
［
２］
曾 绪斌
；
韩峥
。
聚苯 乙 稀 泡沫 塑 料
的 可 燃 物 质 戊烷 挥 发
随 戊 烷 含 量降 低
很 难在 甲 苯 中 溶 解 和 分
＿
＃
．
３
Ｉ
ｕ
Ｉ
因 此 在 Ｅ Ｐ Ｓ 泡 粒 包 裹 难 燃 液 之 前 测 定 其 戊院 含 量
４
．
—
ｈ
Ｋ
＞
ｔ
ｃ ｆ
ｌ
＊
－
Ｒ指Ｗ
（
％
Ｓ
Ｏ
４
２
氧 指 数测 定
／
５
１
｜
