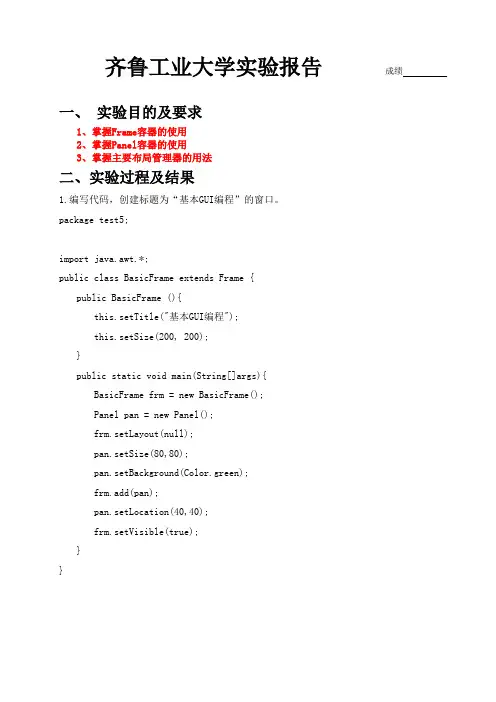

齐鲁工业大学实验报告成绩一、实验目的及要求1、掌握Frame容器的使用2、掌握Panel容器的使用3、掌握主要布局管理器的用法二、实验过程及结果1.编写代码，创建标题为“基本GUI编程”的窗口。
package test5;import java.awt.*;public class BasicFrame extends Frame {public BasicFrame (){this.setTitle("基本GUI编程");this.setSize(200, 200);}public static void main(String[]args){BasicFrame frm = new BasicFrame();Panel pan = new Panel();frm.setLayout(null);pan.setSize(80,80);pan.setBackground(Color.green);frm.add(pan);pan.setLocation(40,40);frm.setVisible(true);}}2．编写代码，使用按钮排出BorderLayout布局的五个方向package test5;import java.awt.*;public class BorderFrame extends Frame {public BorderFrame(){this.setTitle("BorderLayout布局");this.setSize(200, 200);}public static void main(String[] args){BorderFrame frm = new BorderFrame();Button btn1 = new Button("北");Button btn2 = new Button("南");Button btn3 = new Button("中");Button btn4 = new Button("西");Button btn5 = new Button("东");frm.add("North", btn1);frm.add("South", btn2);frm.add("Center", btn3);frm.add("West", btn4);frm.add("East", btn5);frm.setSize(200,200);frm.setVisible(true);}}3.…三、实验总结及收获。
第2章布局管理器01-用户界面
UI用户界面设计：Icon设计
应用程序需要各种各样的图标尺寸和定位 Launcher icons要有多样化的形状和样式，但 又要形成统一的视觉风格，其尺寸和定位也用 统一：
红色边框为图标尺寸 蓝色边框是图形尺寸，比图标尺寸稍小，图形之外 的空间用于显示阴影和特殊效果。 橙色边框是另外一种图形尺寸。两种类型的图形尺 寸可以达到统一的视觉权重。
Android 的像素单位 Nhomakorabea课程导论
px：表示像素，采用的是绝对大小，不同设备的显示效 果相同，即大小不随设备分辨率的改变而改变，是 Android 默认的像素单位。 sp：放大像素，与 dip 概念类似，推荐用于设置字体， TextView 控件的字体好以 sp 为单位。
Android 的像素单位
Android 的像素单位
课程导论
在Android中所有的控件可以设置大小，Android 的像素 单位有 dip、px、pt、sp 等，下面分别介绍它们中主要 的用途： dip（dp）（Device Independent Pixels）：设备独立像 素。Android 设备的屏幕尺寸有很多种，为了使显示能 尽量与设备无关，提出了dip的概念，这样可以使程序能 够较好地在分辨率不同的手机上运行，并保持类似的外 观。即在分辨率不同的屏幕上，相同dip的控件占据屏幕 的百分比相等。在程序中一般建议采用该像素单位进行 设置。逻辑单位，与屏幕密度无关。（推荐）
ViewGroup
(Layout)
ViewGroup
(Layout)
Android实验二-UI界面开发
Android 实验设计实验二：界面设计：控件与布局08计应 08386038 胡巍巍【目的】Android编程基础，UI设计。
【要求】1、了解Android编程原理2、掌握界面控件设计3、掌握控件的事件处理编程【原理】1.熟悉各种控件的基本功能常用控件包括：TextView，EditText，Button，ImageView:ImageButton，ProgressBar，Radio button:2.了解各种布局Layout的应用多种Layout： AbsoluteLayout FrameLayout GridViewLinearLayout ListLayout RadioGroupTableLayout ………【实验过程】新建一个Project，并对其布局文件进行简单修改。
1.New 一个 Android project：Project Name: Practice,Application name:Project,Build Target勾选Android 2.2,Package name:com.eoeAndroid.Practice ,Create Activity:Practice ,Min SDK Version:8. 然后点击Next→Finish。
2.Finish后，Eclipse Platform左边Package Explorer栏中出现了我们刚才新建的project。
根据实验要求在layout main.xml中修改布局文件（我选的是相对布局relative layout），增加所需控件。
分析实验要求后，对要求添加的控件按照从上到下，从左到右的顺序添加。
布局xml实现如下：<?xml version="1.0"encoding="utf-8"?><RelativeLayout xmlns:android="/apk/res/android"android:orientation="horizontal" //默认控件水平排列android:layout_width="fill_parent" //相对布局的有效范围android:layout_height="fill_parent"android:background="#ffffff"> //背景颜色<TextView android:id="@+id/text1" //第一个文本控件android:layout_width="wrap_content" //控件宽度和高度有文本决定android:layout_height="wrap_content"android:text="@string/hello"/>//文本内容：hello所定义的字符串<TextView android:id="@+id/text2" //第二个文本控件android:layout_width="wrap_content" //同上android:layout_height="wrap_content"android:layout_below="@id/text1"//这里实现text2布局在text1的下方android:text="Hello,It's Huweiwei's Android Project !"//内容android:textStyle="bold"/>//文本字体样式，这里是粗体<EditText android:id="@+id/ET1"android:layout_width="fill_parent"android:layout_height="wrap_content"android:layout_below="@id/text2"android:hint="Input what you want to say to TA"android:shadowColor="#ff0000"/>//边框阴影眼测<TextView android:id="@+id/text3"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_below="@id/ET1"android:text="Do you miss Miss TA^0^?"android:textStyle="bold"/><RadioGroup android:layout_width="wrap_content"//这里定义了一对单项android:layout_height="wrap_content" //选择，水平排列android:checkedButton="@+id/RB1"android:orientation="horizontal"android:layout_below="@id/text3"android:id="@+id/menu"><RadioButton android:id="@+id/RB1"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="Yes!^0^)/"android:textStyle="normal"android:textColor="#000000"/><RadioButton android:id="@+id/RB2"android:layout_width="wrap_content"android:layout_height="wrap_content"android:textColor="#000000"android:text="No~(T_T)"android:textStyle="normal"/></RadioGroup><TextView android:id="@+id/text4"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_below="@id/menu"android:text="Button,Do you want to marry with ImageView?"android:textStyle="bold"/><ImageView android:id="@+id/IM1"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_below="@id/text4"android:src="@drawable/icon"/>//图像来源<Button android:id="@+id/button1"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_toRightOf="@id/IM1"//button1安置在IM1的左侧，并且android:layout_alignTop="@id/IM1"//与IM1并排android:text="Yes T do !"android:textColor="#0000ff"/><TextView android:id="@+id/text6"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_below="@id/text4"android:layout_toRightOf="@id/button1"android:visibility="invisible"android:layout_marginTop="10dip" //在文本上方预留10dip的空间android:text="Congratulations!"android:textStyle="bold"/><TextView android:id="@+id/text5"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_below="@id/button1"android:visibility="invisible" //设置text5默认情况下不可见android:text="Years later their son was born~,It'sImageButton~"android:textStyle="bold"/><ImageButton android:layout_below="@+id/text5"android:id="@+id/ImageButton01"android:layout_width="wrap_content"android:layout_height="wrap_content"android:visibility="invisible"android:src="@drawable/icon"></ImageButton></RelativeLayout>以上完成了对各个控件的布局，由于是第一次使用xml文件进行布局工作，对控件的各种属性都不了解，因此我并没有采用拖拉的方法编写xml文件，而是一句句的编写，这虽然会花费相当长的时间，但我觉得这是值得的，因为在这个过程中，我知道了控件的每个属性的不同值决定控件怎样的特性，还有不同的控件之间的关系如何用他们的属性表示，这对以后的工作会有很大帮助的。
第二章 使用布局管理器布局界面
BorderLayout()，创建一个边界布局管理器。
BorderLayout（int hgap,int vgap），以指定 组件之间的水平与垂直间隔，创建一个边界布 局管理器。
2.5 CardLayout（卡片布局管理器） 最复杂的布局管理器之一为卡片布局管
理器。用这个布局管理器，可以创建如卡片盒 之类的布局盒，然后从一种布局翻动到另一种 布局，要想实现这种翻动，涉及到下一章要讲 到的交互与事件处理机制。
CardLayout()，创建一个卡片布局管理器。
panelObj.add(“card1”,buttonObj1);
cardObj.show(panelObj,”card1”);
GridLayout(int rows,int cols,int hgap,int vgap)，创建一个带指定行数、列数、水平与垂 直间距的网格布局管理器，布局中所有组件大 小相同。
2.4 BorderLayout（边界布局管理器）
JFrame 容 器 默 认 为 边 界 布 局 管 理 器 （ BorderLayout）。 布 局 方 式 按 上 北 （north）、下南（south）、左西（west）、 右东（east）和中（center）布局。
第五次课： FlowLayout（流布局管理器） GridLayout（网格布局管理器） BorderLayout（边界布局管理器） CardLayout（卡片布局管理器） BoxLayout（盒布局管理器）
第二章 使用布局管理器布局界面
目标 FlowLayout（流布局管理器） GridLayout（网格布局管理器） BorderLayout（边界布局管理器） CardLayout（卡片布局管理器） BoxLayout（盒布局管理器） GridBagLayout（GridBag布局管理器）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验2、View及布局管理器的使用
一、实验目的
1、了解View类、ViewGroup的作用
2、掌握常用布局管理器的使用
3、掌握XML界面控制的设计方法
4、从本周起，以后每次小课的实验内容，要求上传FTP。
二、实验步骤
1、线性布局的例子，补充代码，使程序运行效果如下所示
图1 线性布局
LinearlayoutDemo.java代码不用做任何修改，直接通过main.xml文件控制UI 界面。
下面是布局文件main.xml中的内容，请补充完整，实现图1中的界面：<?xml version="1.0"encoding="utf-8"?>
<LinearLayout xmlns:android="/apk/res/android"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:orientation="vertical">//排列方式（horizontal水平排列，vertical垂直排列）
<TextView
android:id="@+id/firstText"
android:layout_width=" fill_parent "
android:layout_height="wrap_content"
android: layout_weight ="2"//设置所占相对宽度
android:background="#aa0000"
android:gravity="center_vertical"//设置主件对齐方式
android:singleLine="true"//若为true，看不到的文字用……表示
android:text=" 广州大学华软软件学院"
android:textSize="15pt"/>
<TextView
android:id="@+id/secondText"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android: layout_height ="1"
android:background ="#0000aa"
android:gravity ="center_vertical"
android:text="软件工程系"
android:textSize="15pt"/>
</LinearLayout>
2、相对布局管理器的使用，补充代码，使程序运行的效果如下图所示：
图2相对布局运行效果
RelativeLayoutDemo.java中的源代码如下所示：
下面是布局文件main.xml中的内容，请补充完整，实现图2中的界面：<?xml version="1.0"encoding="utf-8"?>
<RelativeLayout xmlns:android="/apk/res/android"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
>
<!--该TextView文本框下边设置15dip页边距-->
<TextView
android:id="@+id/label"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:text="Type here:"
android:textSize="12pt"
android:textStyle="bold"
android:textColor="#AA0000"
android:layout_marginBottom ="15dip"/>
<EditText
android:id="@+id/entry"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:background="@android:drawable/editbox_background"
android:layout_above="@id/label"/>
<!--”OK”按钮左边设置10px页边距-->
<Button
android:id="@+id/ok"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_below="@id/label"
android:layout_alignParentRight="true"
android:layout_marginLeft ="10dip"
android:text="OK"/>
<!--Cancel按钮为于id为“ok”的按钮左边，而且两个按钮顶部对齐--> <Button
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignBaseline="@+id/ok"
android:layout_toLeftOf ="@+id/ok"
android:layout_alignTop ="@+id/ok"
android:text="Cancel"/>
</RelativeLayout>
3．布局管理器的嵌套，编写程序，在模拟器中实现如下的效果界面，选择合适的布局管理器。
图3 布局管理器综合运用效果图
提示：
1、所示界面最外层的布局管理是线性布局，接着放置了一个TextView 组
件,用于显示一句话，如图中所示。
2、接着是嵌入了一个框架布局，4个TextView叠在一起，颜色的属性值
从外到内依次为：#0000bb、#004433、#00aa00、#00dddd。
3、最后嵌入了一个表格布局，放置了两行的按钮如图所示，且第2列设
置属性为stretchColumns。
