2012电子技术课程考试试卷B卷
模拟电子技术试卷B带答案
一、填空题（1-20题。
每小题有3个选项，其中只有一个是正确的，请并将其代号填写在题中括号内，每小题1分，共20分。
)1．三端集成稳压器CXX7805的输出电压是（）。
A 5vB 9vC 12v2. 测某电路中PNP三极管各极电位分别是0 V、-6V、0.2V则三极管的三个电极分别是（）。
A (E、C、B)B (C、B、E)C (B、C、E)3. 三极管的反向电流I CBO是由（）组成的。
A、多数载流子B、少数载流子C、多数载流子和少数载流子4. 反映场效应管放大能力的一个重要参数是（）。
A输入电压 B 击穿电压 C 跨导5. 引入并联负反馈，可使放大器的（）。
A. 输出电压稳定B.反馈环内输入电阻增加C. 反馈环内输入电阻减小6.差分放大电路是为了（）而设置的。
A、稳定AuB、放大信号C、抑制零点漂移7. LM386是集成功率放大器，它可以使电压放大倍数在（）之间变化。
A、0~20B、20~200C、200~10008.通用型集成运放的输入级通常采用（）电路。
A. 差分放大B. 基本共射极放大C.电流源9.交流负反馈是指（）。
A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C.放大正弦信号时才有的负反馈10．共集电极放大电路的负反馈组态是（）。
A、电压串联负反馈B、电流串联负反馈C、电压并联负反馈11. 典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（ ）。
A.变大B.变小C.不变12.某滤波器的通带增益为0A ,当0f →时，增益趋向于零；当f →∝时，增益趋向于0A ；那么，该滤波器具有（ ）特性。
A. 高通B.低通C.带通13.实际上，乙类互补推挽功放电路中的交越失真就是（ ）。
A.幅频失真B.饱和失真C.截止失真14.桥式整流电路如图1.14所示，流过二极管的平均电流为（ ）mA 。
图1.14A. 4.5B. 9 D. 14.1415．在正弦振荡电路中，能产生等幅振荡的幅度条件是（ ）。
电工电子技术试卷B答案
一、填空题（每空1分，共20分）1．在直流电路中，电感可以看作短路，电容可以看作断路。
2．我国工业交流电采用的标准频率是 50 Hz。
3．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3I L。
4．电阻元件是耗能元件，电容元件是储能元件。
5．已知一正弦电压u=311sin(628t-60º)V，则其最大值为311 V，频率为100 Hz，初相位为-60º。
6．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º，电阻消耗的功率P= 4840 W。
7．三角形联结的三相对称负载，若线电压为380 V，则相电压为380 V；若相电流为10 A，则线电流为17.32 A。
8．式Q C=I2X C是表示电容元件在正弦电路中的无功功率计算公式。
9．正弦交流电压的最大值U m与其有效值U之比为2。
10．电感元件是一种储能元件，可将输入的电能转化为磁场能量储存起来。
11．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为正序。
12．在正弦交流电路中，电源的频率越高，电感元件的感抗越大。
13．已知正弦交流电压的有效值为200V，频率为100Hz，初相角为30º，则其瞬时值表达式u= 282.8sin（628t+30º）。
二、判断题（每题1分，共10分）1. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）2. 正弦量的三要素是指最大值、角频率和相位。
（错）3．负载作星形联接时，必有线电流等于相电流。
（对）4．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。
（错）5．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。
（错）6．电感元件的正弦交流电路中，消耗的有功功率等于零。
（对）7．正弦交流电路的视在功率等于有功功率和无功功率之和。
数字电子技术考试题及答案
太原科技大学数字电子技术 课程试卷 B 卷一、单选题（20分，每小题1分）请将本题答案全部写在下表中1、8421BCD 码10000001转化为十六进制数是( )。
A 、15B 、51C 、81D 、18 2、n 位二进制数的反码或其原码，表示的十进制数是（ ）。
A 、21n- B 、2nC 、12n - D 、2n3、TTL 与非门多余输入端的处理是( ）。
A 、接低电平B 、任意C 、 通过 100电阻接地D 、通过 100k电阻接地4、OD 非门在输入为低电平(输出端悬空）情况下，输出为( ）状态。
A 、高电平 B 、低电平 C 、开路 D 、不确定5、与()Y A B A 相等的逻辑函数为（ )。
A 、YB B 、Y AC 、YA B D 、Y A B6、下列(,,)F A B C 函数的真值表中1Y 最少的为( ).A 、Y C =B 、Y ABC = C 、Y AB C =+D 、Y BC C =+ 7、（ ）是组合逻辑电路的特点。
A 、输出仅取决于该时刻的输入B 、后级门的输出连接前级门的输入C 、具有存储功能D 、由触发器构成 8、半加器的两个加数为A 和B ，（ ）是进位输出的表达式. A 、AB B 、A B C 、AB D 、AB9、欲使JK 触发器1n Q Q ,J 和K 取值正确的是（ ）。
A 、,JQ K Q B 、J K Q C 、0J K D 、,1J Q K10、字数为128的ROM 存储器存储容量为1204位，字长为（ )位，地址线为( )根。
A 、8，8 B 、8，7 C 、4，7 D 、4，811、一个四位二进制减法计数器初始状态为0110,经过101个脉冲有效沿触发后，它的输出是 ( )。
A 、0000 B 、0001 C 、0011 D 、0010 12、要用1K×8的RAM 扩展成8K×16的RAM ，需选用（ ）译码器。
《电工电子技术》课程期末考试试卷-B卷
《电工电子技术》课程期末考试试卷 B 卷一、单选题(每题2分，共30分)1、图示电路中，供出功率的电源是( ）。
RU 6VSA 、 理想电压源B 、 理想电流源C 、 理想电压源与理想电流源D 、 电阻2、在R ，L ,C 元件串联电路中，施加正弦电压u ，当X C 〉X L 时，电压u 与i 的相位关系应是u ( ）。
iA 、 超前于iB 、 滞后于IC 、 与i 反相D 、 以上都不正确3、正弦交流电路的视在功率定义为( )。
A 、 电压有效值与电流有效值的乘积B 、 平均功率C 、 瞬时功率最大值D 、 以上都不正确4、已知某三相四线制电路的线电压∠380=BA U 13︒V ，∠380=CB U －107︒V ,∠380=A C U 133︒V ，当t =12s 时，三个相电压之和为( )。
A 、 380VB 、 0VC 、 380 2 VD 、 220V5、采用降压法起动的三相异步电动机起动时必须处于（ ）。
A 、 轻载或空载B 、 轻载C 、 空载D 、 以上都不对6、在电动机的继电器接触器控制电路中，热继电器的正确连接方法应当是（ ）。
A、热继电器的发热元件串联在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内B、热继电器的发热元件串联接在主电路内，而把它的动断触点与接触器的线圈串联接在控制电路内C、热继电器的发热元件并接在主电路内，而把它的动断触点与接触器的线圈并联接在控制电路内D、热继电器的发热元件并接在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内7、电力系统的中点不接地，设备外壳接地的方式称为（).A、工作接地B、保护接地C、保护接零D、以上都不正确8、兆欧表（摇表)的功用是（）.A、测量绝缘电阻值B、检查短路C、测量兆欧级高电阻D、测量功率9、二极管导通的条件是加在二极管两端的电压（）。
A、正向电压大于PN 结的死区电压B、正向电压等于零C、必须加反向电压D、以上都不对10、电路如图所示，其输出电压u O为( ）.-∞＋u Ou uA、u ui1i2+B、—(u ui1i2+) C、u ui1i2-D、以上都不对11、整流电路如图所示，变压器副边电压有效值U2为10 V,则输出电压的平均值U O是( ）.～uO+-A、9 VB、4.5 VC、14.1 VD、8 V12、W7815型三端集成稳压器中的“15”是指( ）。
山科大(电力电子技术B卷及答案)
山 东 科 技 大 学 继 续 教 育 学 院 电力电子技术 试卷（B 卷）一、填空题（每空1分，共15分）1、晶闸管导通的条件是__ ____、____ _______。
2、无源逆变是将直流电源转化为负载所需要的____ ___。
3、斩波器的工作方式通常有两种___ __、_ ___。
4、最小逆变角应大与等于__ __。
5、控制晶闸管导通的电路称为__ __。
6、对同一晶闸管，维持电流IH 与擎住电流IL 在数值大小上有IL_ _IH 。
7、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_ __。
8、晶闸管串联时，给每只管子并联相同阻值的电阻R 是_ _措施。
9、有一个开关频率为50Hz 的降压变换电路工作在电感电流连续的情况下，L=0.05mH,输入电压U d =15V ，输出电压U 0=10V.其占空比的大小为 。
10、逆变器根据输入直流电源特点来分包括 和电流型两种。
11、两组三相半波整流电路串联就构成了 电路。
12、电压源型变频器采用电容来滤波，电流型变频器采用_ _来滤波。
13、在升压斩波器中，已知电源电压Ud=16V ，导通比Kt=1/3，则输出电压Uo=_ _V 。
14、三相半波可控整流电路，电源电压为U 2，控制角为，大感性负载，负载电压 _，设整流后负载电流为I d ，则晶闸管电流的有效值为_ 。
15. 三相全控桥式有源逆变电路，每个晶闸管导通角1200，每隔 产生一次换相。
16、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_ __。
17、整流电路的触发角α与有源逆变电路的逆变角的关系是 。
二、选择题（每题1分共15分）1、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A.90°B.120°C.150°D.180°2、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为( )A. U2B. U2C.2U2D. U2.3、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )A.导通状态B.关断状态C.饱和状态D.不定4、单相半波可控整流电路中，晶闸管可能承受的反向峰值电压为（ ） A. U2 B. 22U C. 222U D. 26U5、单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为( )A. U2B.2U2C. U2D. U26、单相全控桥式整流大电感负载电路中，控制角α的移相范围是( )A.0°～90°B.0°～180°C.90°～180°D.180°～360°7、在型号为KP10-12G中，数字10表示（）。

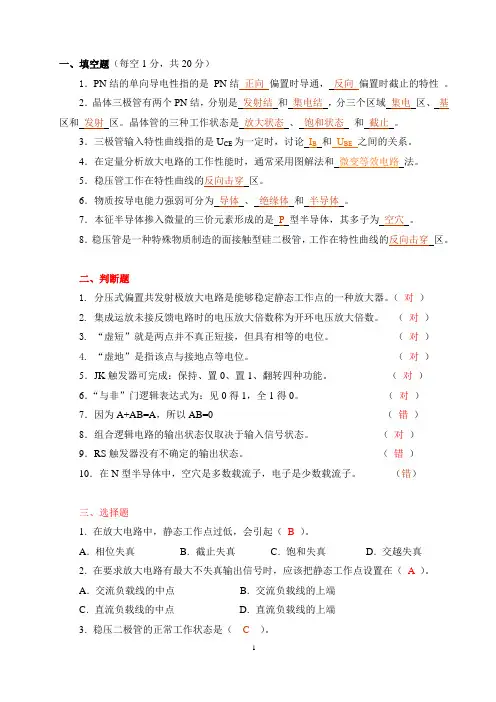

电工电子技术(二)试卷B答案
一、填空题（每空1分，共20分）1．PN结的单向导电性指的是PN结正向偏置时导通，反向偏置时截止的特性。
2．晶体三极管有两个PN结，分别是发射结和集电结，分三个区域集电区、基区和发射区。
晶体管的三种工作状态是放大状态、饱和状态和截止。
3．三极管输入特性曲线指的是U CE为一定时，讨论I B和U BE之间的关系。
4．在定量分析放大电路的工作性能时，通常采用图解法和微变等效电路法。
5．稳压管工作在特性曲线的反向击穿区。
6．物质按导电能力强弱可分为导体、绝缘体和半导体。
7．本征半导体掺入微量的三价元素形成的是P型半导体，其多子为空穴。
8．稳压管是一种特殊物质制造的面接触型硅二极管，工作在特性曲线的反向击穿区。
二、判断题1. 分压式偏置共发射极放大电路是能够稳定静态工作点的一种放大器。
（对）2. 集成运放未接反馈电路时的电压放大倍数称为开环电压放大倍数。
（对）3. “虚短”就是两点并不真正短接，但具有相等的电位。
（对）4. “虚地”是指该点与接地点等电位。
（对）5．JK触发器可完成：保持、置0、置1、翻转四种功能。
（对）6．“与非”门逻辑表达式为：见0得1，全1得0。
（对）7．因为A+AB=A，所以AB=0 （错）8．组合逻辑电路的输出状态仅取决于输入信号状态。
（对）9．RS触发器没有不确定的输出状态。
（错）10．在N型半导体中，空穴是多数载流子，电子是少数载流子。
（错）三、选择题1．在放大电路中，静态工作点过低，会引起（B）。
A．相位失真B．截止失真C．饱和失真D．交越失真2．在要求放大电路有最大不失真输出信号时，应该把静态工作点设置在（A）。
A．交流负载线的中点B．交流负载线的上端C．直流负载线的中点D．直流负载线的上端3．稳压二极管的正常工作状态是（C）。
A ．导通状态B ．截止状态C ．反向击穿状态D ．任意状态 4．用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V 1＝2V ，V 2＝6V ，V 3＝2.7V ，由此可判断该晶体管的管型和三个管脚依次为（ B ）。
《电力系统分析》考试题B卷【有答案】
※(考试过程不得将已装订的试卷拆开)一、填空题（每空2分，共30分）1、在元件的电抗比电阻大得多的的高压电网中， 有功 功率从电压相位越前的一端流向相位落后的一端。
2、输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。
3、电力系统潮流计算中，一般将节点分为PQ 节点、PV 节点和平衡节点三类，其中数量最多的是 PQ 节点 。
4、电力系统的运行电压水平同无功功率平衡密切相关。
电压调整的主要手段是：改变发电机端电压、改变变压器的变比、 无功功率补偿 、 线路串联电容补偿调压等。
5、 电压中枢点的调压方式，一般可分为三类：逆调压、顺调压和 恒 调压。
6、 电力系统无功功率不平衡时，主要表现为系统 电压 的改变.7、系统中的备用按其作用可分为负荷备用、 事故备用 、检修备用和国民经济备用，按其存在形式可分为旋转备用和冷备用。
8、 发电机静态稳定的实用判据是0>δd dP E。
9、电力系统暂态稳定的判据是：cm C δδ<。
10、 简单不对称故障包括单相接地短路、两相短路、 两相接地短路 、单相断开和两相断开等。
11、 对电力系统运行的基本要求是：保证供电的可靠性 ，保证电能的良好质量，提高运行的 经济性 ，尽可能减少对生态环境的有害影响。
12、 衡量电能质量的指标主要有电压、频率和 波形 。
13、 降压三绕组变压器高压、中压、低压三个绕组排列方式，从内至外为 低－中－高 。
14、 电力系统负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的 供电负荷 。
15、 在经济地分配基载厂功率时， 等微增率运行 准则是重要的一项分配原则。
二、分析计算题：（共70分）1、电力系统的部分接线如图，各电压级的额定电压及功率输送方向表于图中。
…………………………………………装订线（答题试求：（1）发电机及各变压器高低绕组的额定电压。
（10分）（2）设变压器T －1工作于+5%抽头，T －2,T －4工作于主抽头，T －3工作于－2.5%抽头时，各变压器的实际变比。
《数字电子技术实验》试卷及答案 (B卷)
数字电子技术实验试题（B卷）班级：学号：姓名：台号：成绩：说明：1 ．本卷请在90分钟内完成，包括整理仪器、设备。
2 ．实验数据、波形、结论和问题解答等请直接写在试卷上，否则无效。
一、判断题：请在你认为陈述正确的题目前圆括号内打“√”认为错误的打“×”（每题 1 分，共 10 分）1.（） CMOS 电路比 TTL 电路功耗大。
2.（）数字示波器TDS－2002垂直灵敏度设置过高时，峰峰值测量结果带“？”。
3.（）寄存器、计数器都属于组合电路；编码器、译码器属于时序电路。
4.（）单稳态触发器无需外加触发脉冲就能产生周期性脉冲信号。
5.（） EPROM 存储器属于只读存储器，当掉电后其存储的信息不会消失。
6.（）模拟示波器具有平均值采样功能7.（）二进制计数器既可实现计数也可用于分频。
8. （）同步计数器的计数速度比异步计数器快。
9. （）数码管有共阳和共阴两种，选用要根据译码器的类型而定。
10. （）将几个 D 触发器进行串接，前一级触发器的输出与后一级触发器的输入连接起来，就构成了移位寄存器。
二、解答下列问题（共 20 分）1．简述扫描测试法测量TTL与非门V TH的步骤（7分）2．右下图电路具备什么功能？用于何处？S为单刀双掷开关，Q为电路输出端。
（6分）3．四位二进制同步计数器74LS161 “同步”的含义是指什么？计数器的连接如下图，当工作稳定后，请画出输出端QA 、QB 、QC 、QD 的波形。
三、实验设计（70分）用JK 触发器设计一个计数器输出4位2进制数Q4 Q3 Q2 Q1按以下规律变化：设计一控制电路，将计数器的输出作为输入，当Q4Q3Q1Q1为1001、1010时 输出Y 为0；其余六个状态输出Y 为1，要求器件数量最少。
1．计数器、控制电路完整地理论推导，画出实验电路原理图。
（25分）可用器材包括：四位二进制计数器74LS161一片，双 J-K 触发器74LS73两片、四2输入与非门74LS00两片；四2输入与非门CD4011一片、四2输入或非门74LS02一片、四2输入与门74LS08一片、四2输入或门74LS32一片、异或门74LS86一片。
2012年浙江省高等职业技术教育招生考试(电子电工试卷)
2012年浙江省高等职业技术教育招生考试电子电工类试卷姓名______________ 准考证号码______________本试题卷共七大题。
全卷共10页。
满分300分，考试时间150分钟。
注意事项∶1、所有试卷均需在答题纸上作答。
未在规定区域内答题，每错一个区域扣卷面总分1分，在试卷和草稿纸上作答无效。
2、答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸和试卷上。
3、选择题每小题选出答案后，用2B 铅笔把答题纸上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选其他答案标号。
非选择题用黑色字迹的签字笔或钢笔将答案写在答题纸上。
4．在答题纸上作图，可先使用2B 铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
第一部分 必做题(满分210分)一、单项选择题(本大题共20分，每小题4分，共80分)在每小题列出的四个备选答案中，只有一个是符合题目要求的。
错涂、多涂或未涂均无分。
1．实践证明，通过人体电流的频率为______时最危险。
( )A ．30～50HzB ．50～100HzC ．100～150HzD ．150～200Hz2．若将粗细均匀而电阻为36Ω的铜丝截成等长的三段，并联在一起，成为一根较粗的铜导线，则此导线的电阻值为( )A ．12ΩB ．108ΩC ．4ΩD ．1.33Ω3．如图所示，已知R 1＝R 3＝12Ω，R 2＝R 4＝R 5＝6Ω，则a 、b 两点间的等效电阻R ab 为( )题3图 题4图A ．8ΩB ．6ΩC ．12ΩD ．10Ω4．如图所示，已知I 1＝2A ，I 2＝3A ，I 5＝9A ，则I 6的大小为( )A ．6AB ．7AC ．8AD ．9A5．在纯电感电路中，电流的相位比电压的相位A ．超前π2B ．超前πC ．滞后π4D ．滞后π2 6．某电容器C 和一个20μF 的电容器串联，总电容为C 的13倍，那么电容器C 的容量是( ) A ．20μF B ．30μF C ．40μF D ．60μF7．一个电源分别接上2Ω和10Ω的负载电阻时，两个电阻上消耗的功率相等，则电源的内阻为( )A.5Ω B ．25Ω C ．35Ω D ．45Ω8．如图所示电路中，电流I 的值应为( )A．－2A B．7A C．8A D．11A题8图9．在RLC串联谐振电路中，增大谐振电路的品质因素Q，下列说法不正确的是()A．可以提高电路的选择性B．使通频带变宽C．使通频带变窄D．谐振曲线将变得尖锐10．功率因素越小，电源的利用率()A．越低B．越高C．不变D．与之无关11．下列四个晶体二极管的符号中，属于稳压二极管的符号是()12．单管共发射极基本放大电路中，NPN型三极管处于放大状态，当基极电流I B增大时，下列说法正确的是()A．集电极电流I C减小B．集电极与发射极间的电压V CE增大C．集电极与发射极间的电压V CE减小D．集电极电流I C不变13．下列是NPN型晶体三极管的各电极之间的电压关系，其中满足饱和状态的是()A．V BE＜0，V BE＞V CE B．V BE＞0，V BE＜V CEC．V BE＝0，V BE＜V CE D．V BE＞0，V BE＞V CE14．某三级放大器中，各级电压增益分别为30dB、40dB、0dB，则该放大器的总增益为() A．0dB B．100dB C．70dB D．110dB15．如图所示放大电路中，电阻R f引入的是()A．电压串联负反馈B．电流串联负反馈C．电压并联负反馈D．电流并联负反馈题15图题16图16．如图所示放大电路，该电路应属于______接法。
《数字电子技术》 考试(B)卷
系别____________ 班级____________ 专业____________ 姓名_______________ 学号____________ ____________________________________________________________________________________________________________________《数字电子技术》 考试（B ）卷一、是非题(10分)(注:请在每小题后[ ]内用""表示对,用"×"表示错) 1.( 1分) 逻辑代数定理之一是“Ａ＋Ａ·Ｂ＝Ａ”。
[ ] 2.( 1分) 编码器、译码器都应由触发器组成。
[ ] 3.( 1分) ８４２１ＢＣＤ码是唯一能表示十进制数的编码。
[ ] 4.( 2分) 显示器件不同，驱动电路也不同。
[ ] 5.( 2分) 移位寄存器只能串行输出。
[ ] 6.( 2分) 数码寄存器的工作方式是并入、并出的。
[ ] 7.( 1分) 移位寄存器可以采用异步工作方式。
[ ]二、计算题（20分）1：二进制数1010.011转换为十进制数为。
2:十进制数21.25转换为二进制数为。
3:十六进制数AB05CH 转换为二进制数为 4:BCD 码(01010110)转换为十进制数为三、选择题（20分）1：下列说法正确的是( )A ：一般TTL 逻辑门电路的输出端彼此可以并接B ：TTL 与非门的输入伏安特性是指输入电压与输入电流之间的关系曲线C ：输入负载特性是指输入端对地接入电阻R 时，输入电流随R 变化的关系曲线D ：电压传输特性是指TTL 与非门的输入电压与输入电流之间的关系2：已知Y=B+AC ，则下列说法正确的是（ ） A ：当A=0、B=1、C=0时，Y=1 B ：当A=0、B=0、C=1时，Y=1 C ：当A=1、B=0、C=0时，Y=1 D ：当A=1、B=0、C=0时，Y=03：下列说法错误的是（ ）A ：逻辑函数的表达方法有真值表、逻辑表达逻辑图和卡诺图B ：真值表是将逻辑函数的最小项按一定规律排列成正方行或矩形C ：有了某函数的一种表示方法，就可以转换成其他表示方法D ：有电路的分析设计中，一般先列写真值表，在根据真值表列写出函数关系式4：下列说法正确的是（ ）A ：组合逻辑电路是指电路在任意时刻的稳定输出状态，和同一时刻电路的输入信号以及输入信号作用前的电路状态均有关B ：组合逻辑电路的特点是电路中没有反馈，信号是单方向传输的C ：当只有一个输出信号时，电路多为输入多输出组合逻辑电路5：在二进制计数器中，从0开始计数，当记到十进制数为34的进制数，需要触发器的个数为（ ） A ：4个 B ：5个 C ：6个 D ：8个6：如果异步二进制计数器的触发器为10个，则计数状态有（ ）种 A ：20 B ：200 C ：1000 D ：10247：十进制数35的8421BCD 码是（ ）A ：00110101B ：00100011C ：01010011D ：101000118：下列逻辑代数基本运算关系式中不正确的是（ ） A ：A+A=A B ：A·A=A C ：A+0=0 D ：A+1=19：下列说法正确的是（ ） A ：已知逻辑函数A+B=AB ，则A=B B ：已知逻辑函数A+B=A+C ，则B=C C ：已知逻辑函数AB=AC ，则B=C D ：已知逻辑函数A+B=A ，则B=1四、化简 （20分）1、用公式法化简下列函数CDD AC ABC C A F +++= a)系别____________ 班级____________ 专业____________ 姓名_______________ 学号____________ ____________________________________________________________________________________________________________________2、用卡诺图法化简下列函数a ）L （A ，B ，C ）=b) L （A ，B ，C ，D ）=四、分析题（30分）1、分析下列组合逻辑电路输出函数，并说明功能：（20分）2、分析下面时序逻辑电路功能（10分）C B ACD C A B A F +++= b)∑∑+)15,12,5,0(11,14)m(1,3,6,8, d ∑6,7)m(1,2,3,5,。
