电源生产测试培训资料
施耐德APC1-20K不间断电源内部培训资料
● 零售店/金融分支机构
● Servers and networks ● Communication Systems (voice, data, satellite) ● Storage ● POS devices ● ATM Machines
● 其他
● Manufacturing (PLC, Control Rooms) ● Medical Devices/Labs ● Industrial (Windmill controls, Robotics) ● Access Provider (cellular sites)
Smart-UPS 在线互动式产品
Smart-UPS
为服务器，语音及数据网络提供高性能电源保护
超过一亿的装机量 – 你可以信任的设备
APC by Schneider Electric – Nils Horstbrink – June 30th
Smart-UPS的卖点
精简的结构 ● 专为计算机类负载所设计 ● 更高的可靠性 ● 更高的效率（98%）
Transfer Switch Input
On-line Operation Output DC Inverter
Charging
AC
Discharging
Battery
APC by Schneider Electric – Nils Horstbrink – June 30th
O nba tte r
APC by Schneider Electric – Nils Horstbrink – June 30th
网络及服务器Smart-UPS产品线 技术特点
● 在线互动式产品线---Line-Interactive: SUA
电源线安规基础知识培训
5. 安规认证常规流程：
申请报价---报价确认---送样测试---工厂检查---登录---发证---监督检查
6. 安规认证流程注释：
1）送样测试：指生产符合相关标准要求的产品送安规机构指定有资质 的实验室进行型式试验，一般包含：标志、尺寸检查、电气强度、正 常操作、插拔力、温升、摇摆、护套保持力（锚定）、耐热、灼热丝、 球压、漏电起痕、抗拉强度等。当送样产品型式试验符合相关标准将
连接器插孔：由于其必须要有良好的导电性能和足够的弹性（便于多 次插拔），所以安规规定插孔的材料使用含铜量大于90%的磷铜合金， 目前市场上插销材料广泛使用QSn6.5-1的磷铜合金制造；同插销一样 为了保证插孔和软线缆有效连接，不因此产生因接触不良发生接触电
阻增大引起火灾，所以安规机构对插销和软线缆压接连接力大于下表 要求：
connectors 特殊用途的附件插头、插座,连接器
C22.2 No42-M1984 General use receptacle, attachment plugs and similar
wiring devices 通用插座,连接插头和类似的连接装置
1.什么是安规：
简单地说，安规就是产品认证中对产品安全的要求，包含产品零件的安 全的要求、组成成品后的安全要求等。安规以UL和VDE最出名；不过 UL与 VDE的安全标准有本质上的差异,UL规格比较集中在防止失火的危 险,而 VDE规格则比较关于操作人员的安全,对于电源供给器而言,VDE乃 是最严厉的电气安全标准。
connection of class Ⅱ---equipment for household and similar purposes.
UL 817
电线组件和电源线
UL 62

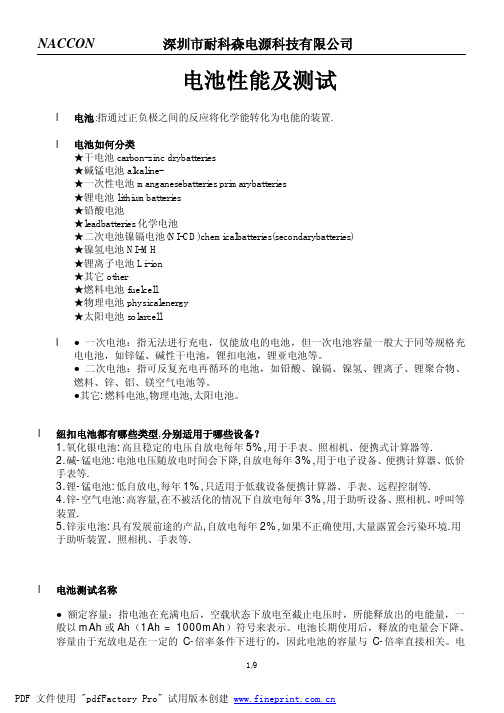

电池性能及测试培训资料
电池性能及测试l电池:指通过正负极之间的反应将化学能转化为电能的装置.l电池如何分类★干电池carbon-zinc drybatteries★碱锰电池alkaline-★一次性电池manganesebatteries primarybatteries★锂电池lithiumbatteries★铅酸电池★leadbatteries化学电池★二次电池镍镉电池(NI-CD)chemicalbatteries(secondarybatteries)★镍氢电池NI-MH★锂离子电池Li-ion★其它other★燃料电池fuelcell★物理电池physicalenergy★太阳电池solarcelll●一次电池：指无法进行充电，仅能放电的电池，但一次电池容量一般大于同等规格充电电池，如锌锰、碱性干电池，锂扣电池，锂亚电池等。
●二次电池：指可反复充电再循环的电池，如铅酸、镍镉、镍氢、锂离子、锂聚合物、燃料、锌、铝、镁空气电池等。
●其它:燃料电池,物理电池,太阳电池。
l纽扣电池都有哪些类型,分别适用于哪些设备？1.氧化银电池:高且稳定的电压自放电每年5%,用于手表、照相机、便携式计算器等.2.碱-锰电池:电池电压随放电时间会下降,自放电每年3%,用于电子设备、便携计算器、低价手表等.3.锂-锰电池:低自放电,每年1%,只适用于低载设备便携计算器、手表、远程控制等.4.锌-空气电池:高容量,在不被活化的情况下自放电每年3%,用于助听设备、照相机、呼叫等装置.5.锌汞电池:具有发展前途的产品,自放电每年2%,如果不正确使用,大量露置会污染环境.用于助听装置、照相机、手表等.l电池测试名称●额定容量：指电池在充满电后，空载状态下放电至截止电压时，所能释放出的电能量，一般以mAh或Ah（1Ah = 1000mAh）符号来表示。
电池长期使用后，释放的电量会下降。
容量由于充放电是在一定的C-倍率条件下进行的，因此电池的容量与C-倍率直接相关。
IPL42A_L电源培训资料
IPL42A/L电源培训资料李锦乐、秦建设2009.02.27Page 2一、电源概况（一）1、IPL42A 配AUO 42英寸屏该屏采用16支CCFL 直灯管通过均流电容（15PF ）后并联，屏典型工作电流144mA ，屏单端电压1500V ，工作频率58KHz ；点灯电压1300V （0℃）,点灯时间1到2S2、IPL42L 配LG 42英寸屏该屏采用18支EEFL 直灯管并联，屏典型工作电流135mA ，屏单端电压950V ，工作频率45KHz ；点灯电压1225V （0℃），点灯时间大于2SDate: 2009.02.27主要的功能模块IC1、待机电源IC ：FSQ510（Fairchild ）2、PFC 控制IC ：L6562A （ST ）3、24V PWM 控制IC ：FA5571N （FUJI ）4、INVERTER 高压控制IC ：OZ9926A （O2）配屏状况Page 3一、电源概况（二）IPL42A 与IPL42L 电源板的元件差异：J30141-WJ0050-B0008-IPL42A-PW1J460141-WJ0050-B0008-IPL42L-PW1C917A 128-BB0470-JCX08-IPL42A-PW1128-BB0330-JCX 08-IPL42L-PW1RW977120-TR302H-5CX 08-IPL42A-PW1120-TR502H-5CX 08-IPL42L-PW1R957119-BC0563-FTX 08-IPL42A-PW1119-BC0753-FTX 08-IPL42L-PW1R969119-BC0393-JTX 08-IPL42A-PW1119-BC0473-JTX 08-IPL42L-PW1R958119-BC0242-JTX 08-IPL42A-PW1119-BC0152-JTX 08-IPL42L-PW1项目数量2组件2父件2数量1组件1父件1*J46与J30为区分两款电源的标识二、主要性能指标（一）Date: 2009.02.27With 30mA, at230Vac3.3V, 0.3W Max.待机功耗With 10mA, at230Vac3.3V, 0.15W Max.Standby Power Loss 受限工作范围极限输入电压Limited workingrange90Vac-270VacLimited Input Voltage*正常工作范围正常输入电压Normal workingrange100Vac-240VacNormal Input Voltage*Condition测试条件Specification规格ItemAC Input Characteristics: 输入特性Page 4Page 5二、主要性能指标（二）Rated load rangeMin to≤100mV≤240mVDC Output Ripple & Noise 输出纹波和噪声(remark)2min Max.0.5A2.5AMaximum current 最大电流RMS 0.2A 2A Rated load current 额定电流RMS 5mA 0.2A Minimum load current 最小电流RMS +3.3V 24V Output Voltage 输出电压Condition 测试条件CH2CH1Item 项目DC Output Characteristics: 直流输出特性Page 6二、主要性能指标（三）Low ≥0V;≤0.7VHigh ≥2V;≤5V PWM Dimming10%--100%Burst Dimming Duty100HZ--200HZ Burst Dimming Frequency Unable≥0V;≤1V Enable ≥2V;≤5VBacklight On(BL_ON)Unable ≤1.0V Enable ≥2.0V ;≤5V PS_ONOutputs StatusCondition signal On / Off Control: 开关控制二、主要性能指标（四）3sec2.3sec2secTsStriking Time HV+ TO HV-2500VrmsVsLamp Starting Voltage 950VrmVBL Operating VoltageOne side（参考）135mA130mA125mAIBL operating current47KHz46KHz45KHzfL Operating FrequencyNoteMax.Typ.Min.SymbolParameterLamp Operating Section(IPL42L)Page 7二、主要性能指标（五）3sec2.3sec2secTsStriking Time HV+ TO HV-Vs Lamp Starting Voltage 1650VVBL Operating VoltageOne side（参考）140mA135mA130mAIBL operating current62KHz61KHz60KHzfL Operating FrequencyNoteMax.Typ.Min.Symbol ParameterLamp Operating Section(IPL42A)Page 8Page 9三、方框简图及原理图（一）PFC方案L6562A （ST ）INVERTER方案OZ9926A （O2）+HV-HVPWM 电源方案FA5571（FUJI ）STB 电源方案FSQ510（FAIRCHILD ）3.3V24VDIMBL-ONPS-ONAC 输入开关控制ENABLEPFC 输出395VIC 供电继电器供电Page 10三、方框简图及原理图（二）.pdf原理框图Ipl42a.pdfPage 11四、工作时的上电顺序1、插上AC220V 的电源插头，3.3V 待机电源（standby MCU ）开始工作。
开关电源培训资料
03
开关电源电路分析和常见故障排 查
开关电源电路分析
电路组成
开关电源电路通常由输入滤波电路、整流电路、功率因数校正电路、逆变电路、输出整流 滤波电路等部分组成。对于不同的应用需求和设计目标，电路的组成可能会有所变化。
工作原理
开关电源通过高频开关管的开关动作，将直流电压变换为高频脉冲电压，再经过变压器、 整流滤波等元件实现电压的变换和输出。其工作效率高、体积小、重量轻等特点使其在电 子设备中得到广泛应用。
控制策略
开关电源的控制策略常见的有PWM（脉冲宽度调制）和PFM（脉冲频率调制）等。控制 策略的选择会影响到电源的效率、稳定性、响应速度等性能。
常见故障排查
无输出或输出电压低：可能 的原因包括输入电压过低、 开关管故障、变压器故障、 整流滤波电路故障等。排查 方法包括检查输入电压、测 量开关管驱动波形、检查变 压器及整流滤波元件等。
• 家用电器
开关电源也广泛应用于各种家用 电器中，如电视机、音响等。
02
开关电源主要技术和设计要点
开关电源主要技术
脉宽调制技术
脉宽调制技术是开关电源中最常 用的技术，通过调节开关管的导 通时间来控制输出电压。具有响
应速度快、输出稳定等特点。
谐振变换技术
谐振变换技术利用谐振元件的特 性进行能量转换，具有高效率和 高功率密度的优势。在开关电源 中常用于高压、大功率应用场合
防水防潮
保持开关电源工作环境干 燥，避免长时间暴露在潮 湿环境中。潮湿可能导致 电气短路、绝缘性能下降 等问题。
THANKS
感谢观看
能和寿命。
维护方法
清洁散热系统
定期清理开关电源散热系 统中的灰尘和杂物，保持 散热良好。可以使用吸尘 器、压缩空气或软刷等工 具进行清洁。

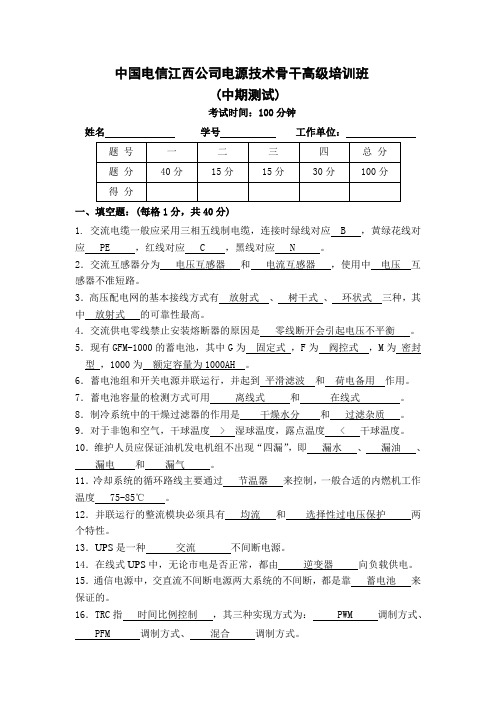

江西电信电源培训试卷(中期测试答案)
中国电信江西公司电源技术骨干高级培训班(中期测试)考试时间：100分钟姓名学号工作单位：一、填空题：(每格1分，共40分)1. 交流电缆一般应采用三相五线制电缆，连接时绿线对应 B ，黄绿花线对应 PE ，红线对应 C ，黑线对应 N 。
2．交流互感器分为电压互感器和电流互感器，使用中电压互感器不准短路。
3．高压配电网的基本接线方式有放射式、树干式、环状式三种，其中放射式的可靠性最高。
4．交流供电零线禁止安装熔断器的原因是零线断开会引起电压不平衡。
5．现有GFM-1000的蓄电池，其中G为固定式，F为阀控式，M为密封型，1000为额定容量为1000AH 。
6．蓄电池组和开关电源并联运行，并起到平滑滤波和荷电备用作用。
7．蓄电池容量的检测方式可用离线式和在线式。
8．制冷系统中的干燥过滤器的作用是干燥水分和过滤杂质。
9．对于非饱和空气，干球温度 > 湿球温度，露点温度 < 干球温度。
10．维护人员应保证油机发电机组不出现“四漏”，即漏水、漏油、漏电和漏气。
11．冷却系统的循环路线主要通过节温器来控制，一般合适的内燃机工作温度 75-85℃。
12．并联运行的整流模块必须具有均流和选择性过电压保护两个特性。
13．UPS是一种交流不间断电源。
14．在线式UPS中，无论市电是否正常，都由逆变器向负载供电。
15．通信电源中，交直流不间断电源两大系统的不间断，都是靠蓄电池来保证的。
16．TRC指时间比例控制，其三种实现方式为： PWM 调制方式、 PFM 调制方式、混合调制方式。
17．直流供电系统目前广泛应用分散供电方式。
二、是非题：（每题1分,共15分）1. 设备要求就近接地的原因之一是防止接触电压过大。
（√）2．土壤温度越高，则其电阻率越小。
（×）3．联合接地就是将原先的分设接地连在一起。
（×）4．GGF--1000蓄电池可以200A连续向负载恒流放电5小时。
（×）5．蓄电池的使用寿命是指蓄电池投入运行的时间。
柏克EPS电源培训资料(详细)
多用计算机网络负载，保障设备安全 安装在专用网络机房，无阻燃设计
消防负载，保障人身安全
内部均使用阻燃材料 有防尘、防鼠功能，安装在配电室
3、分散式应急灯具和集中消防应急电源比较：
独立供电，只满足一种专用灯具
集中供电，满足更种设备用电需求
数量多，内部器件比较简单 制造工艺一般，故障率高
可靠性高，故障率低
电流可以1至100A设定 防止电池失效 可选的电池巡检模块：可对单个的参数进行测量，
并在显示板上显示出来。如有电池故障立即报警， 减少安全隐患。
５、柏克EPS显示通讯单元：
显示单元是将整机的运行状态和数据通过LED和LCD显示出来，同时还通过RS232、
RS485、干接点信号、SNMP卡等，配合后台软件实现远程监控。柏克BK11系列消防应急 电源采用了大屏幕LCD（128×64）， BK33系列采用了彩色大屏幕LCD（480×234）和 触摸屏设计。显示器,图形化的操作介面，表格式的数据显示。560条超长的事件记录， 对你的供电状态进行分析和管理提供很好的帮助。语音报警功能可以通过EPS主机自身 语音报警器或通过RS485连接远程语音报警器告知EPS当前的运行状态及故障情况。
电池输入
态
户
开
负
主电输入
充电器
逆变器 关
载
通讯单元
显示单元
DSP数字微处理器
电池逆变工作模式
旁路输入 电池输入 主电输入
手动维修旁路
自动旁路
静
用
态
户
开
负
充电器
逆变器
关
载
通讯单元
显示单元
微处理器控制中心
当主电异常时，蓄电池通过SPWM 逆变器逆变出交流电供给输出通过逆变静 态开关切换到输出。
开关电源培训资料
开关电源培训资料开关电源培训资料【第一篇】开关电源是一种常见的电源供应器件，被广泛用于各种电子装置中。
它具有高效率、小体积和轻量化的特点，因此在现代电子设备中得到了广泛的应用。
本篇文章将介绍开关电源的基本工作原理和一些常用的开关电源类型。
1. 基本工作原理开关电源的基本工作原理是利用开关管实现电源输入电压的高效率转换。
通常，开关电源有以下几个基本组成部分：(1) 输入滤波电路：用来对输入电压进行滤波，防止高频噪声对电源的影响。
(2) 整流电路：将交流电源输入转换为直流电压。
(3) 稳压调整电路：对直流电压进行稳压调整，以确保输出电压的稳定性。
(4) 开关转换电路：通过开关和控制电路实现输入电压的高效率转换。
(5) 输出滤波电路：对开关电源输出电压进行滤波处理，提供干净稳定的输出电压。
2. 常用的开关电源类型根据不同的应用需求和输出功率的大小，开关电源可分为多种类型。
以下是一些常见的开关电源类型：(1) 开环开关电源：这种类型的开关电源不具备反馈控制回路，输出电压不稳定且容易受到输入电压变化的影响。
它适用于一些对电源质量要求较低的应用场景。
(2) 闭环开关电源：闭环开关电源通过反馈控制回路对输出电压进行稳定控制，能够有效地抑制输入电压的波动对输出电压的影响。
它适用于对电源质量要求较高的应用场景。
(3) 开关电源的调整方式：开关电源的输出电压可以通过直接改变变压器的变比或通过在控制回路中加入调整电路来实现。
前者适用于输出电压变化范围较大的场景，后者适用于输出电压变化范围较小的场景。
(4) 开关电源的拓扑结构：开关电源的拓扑结构有很多种，如反激式、降压式、升压式、反激降压式等。
不同的拓扑结构适用于不同的输出功率和电源输入条件。
以上只是对开关电源的基本工作原理和一些常用类型的简要介绍，如果想深入了解开关电源的设计和应用，还需进一步学习相关领域的知识。
下一篇将继续介绍开关电源的设计方法和一些要注意的问题。
开关电源培训资料
开关电源利用电力电子器件进行电能转换，通过控制开关管的工作状态，实现电能的转换和调节。在开关电源中 ，输入的电能首先经过整流和滤波，转换为直流电，然后通过开关管的控制，将直流电进行高频开关，再经过变 压器和整流滤波，最终输出稳定的直流电。
开关电源的分类与特点
总结词
开关电源可以根据不同的分类标准进行分类，如按输 入输出类型、按电路结构、按控制方式等。不同类型 的开关电源具有不同的特点和应用场景。
替换法
通过替换可疑元件来判断故障 。
分割法
通过将电源分割成两部分或多 部分，逐一检查来判断故障。
明确电源的输入输出参数、负载 类型和可靠性要求。
方案选择
根据需求选择合适的电路拓扑和 控制方式。
元器件选择
选择合适的电子元器件，如开关 管、电容、电感等。
调试与测试
对电源进行功能和性能测试，调 整参数以满足要求。
PCB设计
将原理图转化为PCB图，进行布 局和布线。
原理图设计
根据方案设计电路原理图。
开关电源的优化技巧
02
开关电源设计与优化
开关电源的基本电路
01
02
03
04
整流电路
将交流电转换为直流电，常用 二极管或可控硅实现。
滤波电路
平滑输出电压，常用电容和电 感组成。
开关管
控制电源的通断，常用晶体管 或MOSFET实现。
控制电路
调节输出电压和电流，常用 PWM或PFM控制方式。
开关电源的设计流程
需求分析
电源输出纹波过大
原因可能包括滤波电容失效、电感器开路等 。
电源输出电压过高或过低
原因可能包括取样电阻损坏、误差放大器损 坏等。
电源培训资料
《电源培训资料》xx年xx月xx日contents •电源基础•电源技术•电源故障与维护•电源生产与品质控制•电源应用与市场•总结与展望目录01电源基础电源的种类与特点通过调整晶体管的工作点实现电压的转换。
具有低噪声、高稳定性和易于调试的特点，但效率较低、散热问题较严重。
线性电源通过控制开关的开闭实现电压的转换。
具有高效率、体积小、重量轻等优点，但噪声较大，对emi/emc有一定要求。
开关电源将交流电转换为直流电，具有便于远距离传输和便于储能等优点，但存在一定的转换损耗。
ac/dc电源将直流电进行电压变换，具有高效率和可扩展性等优点，但存在散热和emi/emc等问题。
dc/dc电源输入电压范围电源可以正常工作的输入电压范围，包括最大输入电压和最小输入电压。
电源可以正常工作的输出电压范围，包括最大输出电压和最小输出电压。
电源可以输出的最大电流，包括最大持续电流和最大峰值电流。
电源转换能量的效率，即输出功率与输入功率的比值。
电源输出电压随温度变化的系数，是评估电源温漂性能的重要参数。
电源的参数与规格输出电压范围效率温度系数输出电流通过整流器将交流电转换为直流电，再通过滤波器滤除纹波，得到平滑的直流电。
交流电转换为直流电的过程通过逆变器将直流电转换为交流电，再通过滤波器滤除谐波，得到纯净的交流电。
直流电转换为交流电的过程电源的工作原理02电源技术开关电源的基本原理开关电源是利用电力电子器件对输入的交流电进行控制和转换，将高电压转换为低电压的装置。
其基本原理包括整流、滤波、斩波和稳压等环节。
开关电源的电路组成开关电源的主要电路包括输入EMI滤波器、整流滤波电路、开关管、输出整流滤波器等。
其中，开关管是开关电源的核心元件，其工作状态直接影响到输出电压的大小。
开关电源的特点开关电源具有体积小、重量轻、效率高、响应速度快等优点，但其纹波和噪声较大。
线性电源是利用调整管对输入的交流电进行放大和调整，将高电压转换为低电压的装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东莞市金河田实业有限公司
时序
为 电源关机时间Power Fail 顾 电源关机时间,简称:PF.当电源关闭 客 (shutdown)后, PG 须比 主要输出电压(+5V 、 创 +3.3V 、+12V)提前(or 1mS) 关掉(由高电 造 平转到低电平). 价 • PC电源规格: >1mS 值
东莞市金河田实业有限公司
诚信 &团队
创新& 感恩
电源主要测试功能项目介绍 为 • 交互负载调整（CROSS REGULATION ） 顾 交互负载调整.输入电压固定,输出某组 客 负载固定 , 其它输出负载变动,检测电源 创 输出的电压，纹波的稳定度. 造 价 值
东莞市金河田实业有限公司
诚信 &团队 创新& 感恩
东莞市金河田实业有限公司
诚信 &团队
创新& 感恩
电源主要测试功能项目介绍 为• • 顾• 客 创• 造 价• 值
输入电压类型
输入模式,通常有 115Vac,230Vac,115/230Vac,全电压范围. • 115Vac,230Vac:输入电压固定115Vac或230Vac,只能限制在某 一地区使用.中国地区为220V，台湾、日本为110V，欧洲230V占 多，美国230V与110V都有。 • 115/230Vac:输入电压可以使用115Vac和230Vac,可以在全球任 何地区使用,但要注意实际输入电压要和115/230对应,“115”对应输 入电压115Vac, “230”对应输入电压230Vac.一般情况下在115V输 入的状态下，通220V的电压，会产生炸机，是因电路设计决定的 • 全程范围, 115~230Vac任何一电压都能正常工作,无须115/230 开关切换. 一般设计电压是90V-264V，主动式PFC基本都是此种 设计
东莞市金河田实业有限公司
诚信 &团队
创新& 感恩
电源主要测试功能项目介绍 为• 顾 客 创 造 价 值
短路保护Short Circuit Protection 短路保护. 当输出电压与地发生短路 时, 电源自身将限制输出，其输出电流不 至于 伤害设备或电源本身.以就是说测试 完后电源能恢复正常
东莞市金河田实业有限公司
东莞市金河田实业有限公司
诚信 &团队 创新& 感恩
电源主要测试功能项目介绍 为 过电压保护Over Voltage Protection 顾 Over Voltage Protection(OVP): 过电压保护. 它是防止 电 源自身异常(控制线路异常)或外界(连接系统,, etc), 引发 客 的过高电压损毁load(system) 和 自身电源 创 测试方法: 1. 外灌电压触发, 用一 DC 电源倒灌一电压 给PC电源 使内部保护回路动作 ; 2. 内部触发，调高输 造 出电压使内部保护回路动作 . 价 值
东莞市金河田实业有限公司
诚信 &团队 创新& 感恩
安规测试
为• 顾• 客 创 • 造 价• 值•
高压测试 测试标准按GB4943《信息技术设备（包 括电气事务设备）的安全》要求的标准 测量和设定 测试条件：电压AC1500V，电流小于 10MA，测试时间1分钟 测试方式：L、N对地，一次侧对二次侧 测试中不能有火花、电弧产生为通过
东莞市金河田实业有限公司
诚信 &团队 创新& 感恩
时序图
为 顾 客 创 造 价 值
东莞市金河田实业有限公司
诚信 &团队 创新& 感恩
时序
为• 顾• 客 创 造 价 值
起动时间（Turn On Delay Time ） 激活延迟时间,有时称作 power up time.激 活讯号送出至输出上升到low limit(下限) 电压的 时间. 开关电源要求<500MS
东莞市金河田实业有限公司
诚信 &团队 创新& 感恩
电源主要测试功能项目介绍 为 • 1、功率因数Power Factor 顾• 功率因数, 简写“PF”,有功功率与视在功率 的比值, 客 在纯电阻负载(load)时,PF=1(电压与电流同相). 是用电设 备对电厂电能的利用指标，是节能的体现 创 • 提高PF值需加功率因数效正器;被动(passivity)功率因数 造 修正之后, PF 通常在 0.65~ 0.75 之间;主动(active)功率因 数修正之后, PF 通常在 0.90~ 0.99之间. 价 值
东莞市金河田实业有限公司
诚信 &团队 创新& 感恩
电源主要测试功能项目介绍 为• 顾 • 客 创 • 造 价 值
负载效应测试(LOAD REGULATION TEST)
负载效应测试用以检测待测物某一组输出，在其 它各组输出的负载保持固定时，给予不同负载大小， 其输出电压的反应特性 通常设置最大(Imax) 、正常(Inormal) 、最小(Imin)输出 负载(load). 三种负载，输入电压不变
为• 顾 客 创 造 价 值
东莞市金河田实业有限公司
24PIN插座
诚信 &团队
创新& 感恩
老化
5VSB负载开关
为• 顾 客 创 造 价 值
-12V负载开关 +12V 1 负 载 开 关
+5V负 载开关
+3.3V负 载开关
+12V2负 载开关
PS· ON 开关
6PIN插座 风鸣器 指示灯 24PIN插座
PCI-E 插座 S-ATA 插座 8PI N 插 座 小4PIN与大 4PIN插座 24PIN 插座
风鸣器
转换开关
东莞市金河田实业有限公司
诚信 &团队
创新& 感恩
功能测试项目
为• 顾 客 创 造 价 值
东莞市金河田实业有限公司
诚信 &团队 创新& 感恩
电源主要测试功能项目介绍 为 • 时序 顾 • PG(POWER GOOD) 电源正常信号 客 • PF(Power Fail )电源开机时间 创 • 起动时间（Turn On Delay Time ） 造 • 关机保持时间Hold Up Time • 电压上升时间Rise Time 价 值
东莞市金河田实业有限公司
诚信 &团队
创新& 感恩
时序
为• 顾• 客 创 造 价 • 值
Power Good TIME TEST Power Good(signal): 电源正常信号(简称: PG). 有时称作 Power OK (简称: POK) 、 DC OK.当电 源所有输出正常后,电源会送出一个高电平信号 给 PC(or other system),告知电源正常,能正常工作; 如果此信号没送出, PC(or other system)将不执行 工作. 规格: 100 ~ 500mS
东莞市金河田实业有限公司
诚信 &团队 创新& 感恩
电源主要测试功能项目介绍 为• 顾• 客 • 创 造 价 值
欠电压保护Under Voltage Protection
欠电压保护. 它是防止 电源 自身异常,引发的过低 电压损毁load(system) 和 自身. 测试方法:内部触发, 调低其输出电压使内部保护回路动 作
诚信 &团队
创新& 感恩
电源主要测试功能项目介绍 为• 顾• 客 创 造 价 值
过温保护Over Temperature Protection
过温度保护,它是防止 电源内部温度超过额定温度, 损毁电源, 通常利用一颗热敏电阻来感应电源内部的温 度，一般取散热片上的温度， 如果温度超过, 内部控制 电路动作，使电源保护无输出电压，达到保护的功能
东莞市金河田实业有限公司
为 顾 客 创 造 价 值
培训教材
开关电源生产测试
东莞市金河田实业有限公司
诚信 &团队
创新& 感恩
内容提要
为 顾 客 创 造 价 值
一、电源测试认识 二、电源主要测试功能项目介绍 三、电源的常见不良类别
东莞市金河田实业有限公司
诚信 &团队
创新& 感恩
电源测试认识
为 • 测试目的:确保客户端的每一台产品都符 顾 合规格要求. 客 • 测试要求: 创 • 测试规格符合要求,测试方法符合作业指导书 • 准确记录不良信息 造 • 测试中不要随意触碰电源裸露部分 价 • 裸板机测试完成后,一定要放电 值
-12V与 +12V2纹波 显示
+3.3V与 +5VSB纹 波显示
示波器
+5V与 +12V纹波 显示
电压输 出显示
东莞市金河田实业有限公司
诚信 &团队
创新& 感恩
为• 顾 客 创 造 价 值
东莞市金河田实业有限公司
诚信 &团队
显示屏
气推PIN测 试治具
创新& 感恩
线材测试
为• 顾 客 创 造 价 值
诚信 &团队 创新& 感恩
电源主要测试功能项目介绍 为 • 过功率保护测试(OVER POWER 顾 PROTECTION TEST-OPP) 客 • 本项测试用以检测待测物的过功率保护功能 创 • OPP与OLP的不同是OLP只是针对单独各组而OPP则是 对整个电源的功率保护的量测,测试OPP时每组电压都 造 会加载直到达到所设计的总功率保护限值 价 值
东莞市金河田实业有限公司
诚信 &团队 创新& 感恩
电源测试认识
为 • 生产电源完整测试站位介绍 顾 •• 开机测试站:主要确保电源开机电压输出正常,防炸机 半测试站:功能全面测试 客 • 组装开机测试站:组装后电源输出正常,风扇转动正常 创 •• 老化站:确保电源长期工作正常,将潜在性问题提前发现 高压站:安全要求 造 • 纹波测试站:直流输出的交流成份 • 功能测试站:全面功能测试 价 • 线材测试站:线材通断测试 值 • 其它:ICT测试(我司未设此站)
