IG541气体灭火系统详述IG541惰性气体灭火系统是我厂主厂房区域和厂区内各配电间、电气设备及网络设备间的重要灭火设备。
一、系统概述（一）系统组成灭火剂储瓶：与灭火剂容器阀相连接。
启动气体储瓶：用于储存启动气体(氮气)与电磁启动装置相连。
灭火剂储瓶容器阀：装于灭火剂储瓶上，其上设有机械应急启动装置、安全泄压装置以及安全保险机构，可有效防止人为误操作。
电磁启动装置：由电磁驱动器和启动容器阀组成，安装在启动气体储存容器上。
具有手动和电动两种启动方式。
启动后喷出的高压启动气体的压力能依次打开选择阀和容器阀，释放灭火剂。
灭火剂单向阀：安装在压力软管和集流管之间，防止灭火剂从集流管向灭火剂储瓶倒流。
气体单向阀：安装于启动管路上，控制启动气体的气流方向，进而启动特定的阀门。
选择阀：一端与集流管相连，一端与灭火剂输送管道相连。
对应每个防护区各设一个选择阀，平时关闭火灾发生时，顺序开启选择阀和容器阀。
安全泄压阀：安装于集流管上，当集流管内的灭火剂压力升高到规定的压力时泄压膜片破泄压。
压力讯号器：安装在选择阀下游的灭火剂输送管道上，释放灭火剂使其动作，并将灭火剂释放信号反馈到灭火控制器。
低泄高密阀：安装在启动管道上，用于排放意外泄露至启动管路的气体，防止系统因启动气体慢性泄露引发误动作。
正常启动时，该装置自动关闭。
压力软管：用于连接灭火剂容器阀和灭火剂单向阀，起到压力缓冲的作用。
集流管：为灭火剂储瓶和选择阀之间所有管道。
减压装置：装于集流管和选择阀之间。
启动管路：用于输送启动气体的管路。
启动气体：启动气体采用纯氮，将纯氨按照6MPa压力充装至启动气体储瓶内，当启动气体储瓶上的电磁启动装置动作后，储瓶内的高压氮气释放，并通过启动管路依次打开选择阀和灭火剂储瓶的容器阀等装置战启动气体灭火系统，实施灭火。
（二）工作原理IG541是一种无色、无味、无毒、不导电的压缩气体，药剂由52%氮气、40%氩气和8%二氧化碳混合而成，来源丰富，药剂在喷放时不会发生相变，不会引起温度骤变，不会形成遮挡视线的雾状物，所以可用于有人工作的场所。
IG-541 灭火系统的设计及计算方法
IG-541 灭火系统的设计及计算方法一．前言IG-541是近年来得到广泛应用的性能较为优越的一种“洁净气体”灭火剂。
它是由52%氮气，40%氩气和8%二氧化碳组成的混合气体。
密度略大于空气，无毒，无色，无味，惰性，无腐蚀性，且不导电，既不支持燃烧又不和大部分物质产生反应，所以可称为纯天然的洁净气体灭火剂。
IG-541的灭火机理属于物理灭火方式。
施放后靠把氧气浓度降低到不能支持燃烧来扑灭火灾。
正常情况下，室内空气中含有21%的氧气和小于1%的二氧化碳。
一旦发生火灾时，如果能将着火房间内氧气的浓度降低到15%以下，大部分普通可燃物就会停止燃烧。
另一方面，将IG-541 气体喷放到保护区后，在氧气浓度降低到12.5%以下的同时，还可使二氧化碳的浓度提高到4%左右。
大气中二氧化碳浓度的增加可加快人体呼吸速率和加大吸收氧气的能力。
也就是说，用二氧化碳来刺激人体更深和更快的进行呼吸，从而可补偿环境气氛中较低的氧浓度，使处于室内的人员生存条件大大改善，不至于因窒息而死亡。
由于IG-541是由大气中存在的气体混合组成的，所以它既没有臭氧耗损潜能值（ODP）。
也不会对地球的温室效应产生影响，更不会产生具有长久大气寿命的化学物质。
从环保角度讲是一种较为理想的洁净灭火剂。
同时它也是一种有效的灭火剂，用全淹没方式能扑灭封闭空间的A类表面火，B类易燃液体火灾及C类电气火灾。
但是，由于IG-541 是单相气体灭火剂，所以它不能作局部喷射使用，也不能以灭火器方式使用。
与其他气体灭火系统相比，IG-541 灭火系统所用的灭火剂体积相当大，因而需要更多的储气瓶和更粗的管道。
此外，它的管道压力也特别高。
如果系统设计不当，喷放时还会因管道中的IG-541气体流速达到音速而产生音障，流动受到很大的阻力；超过音速时所产生的爆震还会使系统遭到破坏。
应用范围：IG-541灭火系统适用于扑救下列火灾：可燃液体和可熔化固体的火灾；可燃气体的火灾；可燃固体的表面火灾；电气火灾。
气体灭火系统简介
灭火系统简介●灭火特点1)保护环境。
IG-541灭火系统采用的IG-541混合气体灭火剂是由大气层中的氮气（N2）、氩气（Ar）和二氧化碳（CO2）三种气体以52%、40%、8%的比例混合而成，故它的释放只是将这些天然的气体放回大气层，对臭氧耗损潜能值（ODP）为零、温室效应潜能值（GWP）为零，且此灭火剂在灭火时不会发生化学反应，不污染环境、无毒、无腐蚀、电绝缘性能好。
2)保护生命安全。
IG-541混合气体是一种无色透明的气体，喷放时不会形成浓雾而影响视野，利于逃生，且防护区内的工作人员仍能正常地呼吸，便于火灾发生后能及时扑救，减少损失。
3)保护财产安全。
IG-541混合气体以压缩气体的形式储存，喷放时温度变化很小，不会对保护设备构成伤害。
●灭火机理通过降低防护区内的氧气浓度（由空气正常含氧量的21%降至12.5%），使其不能维持燃烧而达到灭火的目的。
●适用范围A类——固体表面火灾；B类——易燃液体火灾，包括一定量的庚烷火灾；C类——电气设备火灾，如计算机房、控制室、变压器、油浸开关、电路断路器、泵和电动机等。
IG-541混合气体灭火系统可广泛应用于电子计算机房、广播通讯机房和电子设备密集等灭火场所，同时也可用于油类仓库以及图书馆、文物档案库等场所。
●产品特点本公司精心研制开发的ZI系列IG-541混合气体自动灭火系统设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。
产品通过了国家固定灭火系统和耐火构件质量监督检验测试中心的检测，各项指标均符合经国家固定灭火系统技术委员会审查的QHSB06-2000《IG-541混合气体灭火系统》的标准要求。
●产品型式本公司投放市场的IG-541混合气体自动灭火系统有单元独立系统和组合分配系统两种型式。
单元独立系统主要部件及管网示意图见图1。
组合分配系统主要部件及管网示意图见图2。
1.紧急启停按钮2.放气指示灯3.声报警器4.光报警器5.喷嘴6.火灾探测器7.电气控制线路8.灭火剂输送管道9.减压装置10.信号反馈装置11.启动管路12.集流管13.灭火剂管路单向阀14.安全泄压阀15.压力软管16.灭火剂容器阀17.机械应急启动把手18.瓶组架19.灭火剂容器20.启动装置21.报警控制器22.灭火控制器图1 单元独立系统示意图1.紧急启停按钮2.放气指示灯3.声报警器4.光报警器5.喷嘴6.火灾探测器7.电气控制线路8.灭火剂输送管道9.减压装置10.选择阀11.信号反馈装置12.启动管路13.集流管14.灭火剂管路单向阀15.启动管路单向阀16.安全泄压阀17.压力软管18.灭火剂容器阀19.机械应急启动把手20.瓶组架21.灭火剂容器22.启动装置23.报警控制器24.灭火控制器图2 组合分配系统示意图灭火系统动作程序图图3 灭火系统动作控制程序图灭火系统主要部件容器1．储存灭火剂容器混合气体储存容器为高压无缝钢瓶，用于储存灭火剂IG-541混合气体。
IG541灭火系统分析

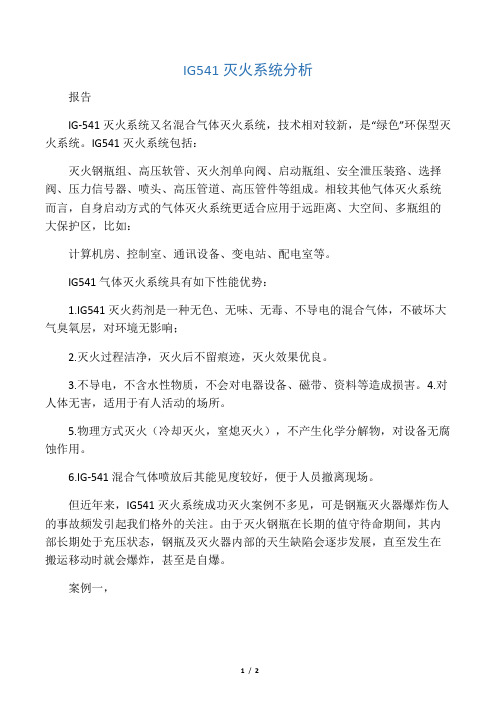

IG541灭火系统分析报告IG-541灭火系统又名混合气体灭火系统，技术相对较新，是“绿色”环保型灭火系统。
IG541灭火系统包括：灭火钢瓶组、高压软管、灭火剂单向阀、启动瓶组、安全泄压装臵、选择阀、压力信号器、喷头、高压管道、高压管件等组成。
相较其他气体灭火系统而言，自身启动方式的气体灭火系统更适合应用于远距离、大空间、多瓶组的大保护区，比如：计算机房、控制室、通讯设备、变电站、配电室等。
IG541气体灭火系统具有如下性能优势：1.IG541灭火药剂是一种无色、无味、无毒、不导电的混合气体，不破坏大气臭氧层，对环境无影响；2.灭火过程洁净，灭火后不留痕迹，灭火效果优良。
3.不导电，不含水性物质，不会对电器设备、磁带、资料等造成损害。
4.对人体无害，适用于有人活动的场所。
5.物理方式灭火（冷却灭火，窒熄灭火），不产生化学分解物，对设备无腐蚀作用。
6.IG-541混合气体喷放后其能见度较好，便于人员撤离现场。
但近年来，IG541灭火系统成功灭火案例不多见，可是钢瓶灭火器爆炸伤人的事故频发引起我们格外的关注。
由于灭火钢瓶在长期的值守待命期间，其内部长期处于充压状态，钢瓶及灭火器内部的天生缺陷会逐步发展，直至发生在搬运移动时就会爆炸，甚至是自爆。
案例一，2007年5月21日下午，中国移动江苏移动通信浦口分公司大楼内突然发生爆炸，公司二三层窗户全被震碎。
据知情者透露，爆炸点位于该公司设在三楼机房内的一个IG541消防气瓶，两种原料各自存放，结果因其中一个装臵发生腐蚀而泄漏，两种原本隔离的物质混合后，发生化学反应产生出大量的气体，随后发生爆裂，气流将该房屋最薄弱的部位——窗户炸开。
案例二，2011年5月13日晚20点11分，浙江杭州档案馆六楼消防设备间柜式IG541钢瓶发生爆炸，室内玻璃全部被震碎，两扇门被炸开，墙体也被炸出了一个50公分的大洞，所幸无人员伤亡。
以上两起案例都是由于IG541灭火钢瓶长时间老化导致，据了解钢瓶的使用寿命一般是十年，每隔2、3年都要进行安全性检测。
IG541自动灭火系统设计说明
一、简介IG-541混合气体灭火剂是由氮气、氩气和二氧化碳气体按一定比例混合而成的气体,由于这些气体都是在大气层中自然存在，且来源丰富，因此它对大气层臭氧没有损耗（臭氧耗损潜能值ODP=0），也不会对地球的“温室效应”产生影响，更不会产生具有长久影响大气寿命的化学物质。
混合气体无毒、无色、无味、无腐蚀性及不导电，既不支持燃烧，又不与大部分物质产生反应。
以环保的角度来看，是一种较为理想的灭火剂。
IG-541混合气体灭火系统由火灾自动探测器、自动报警控制器、自动控制装置、固定灭火装置及管网、喷嘴等组成。
具有自动启动、手动启动和机械应急启动三种启动方式。
根据使用要求，可以组成单元独立系统、组合分配系统，采用全淹没方式，实现对单个防护区、多防护区的消防防护。
主要适用于电子计算机房、通讯机房、配电房、油浸变压器、自备发电机房、图书馆、档案室、博物馆及票据、文物资料库等经常有人、工作的场所，可用于扑救电气火灾、液体火灾或可溶化的固体火灾，固体表面火灾及灭火前能切断气源的气体火灾，但不可用于扑救D类活泼金属火灾。
IG-541混合气体灭火剂的组成如下：IG-541混合气体成份及质量要求表1IG-541混合气体物理性质表2IG-541混合气体灭火机理属于物理灭火方式。
混合气体释放后把氧气浓度降低到它不能支持燃烧来扑灭火灾。
通常防护区空气中含有21%的氧气和小于1%的二氧化碳。
当防护区中氧气降至15%以下时，大部分可燃物将停止燃烧。
混合气体能把防护区氧气降至12.5%，同时又把二氧化碳升至4%。
二氧化碳比例的提高，加快人的呼吸速率和吸收氧气的能力，从而来补尝环境气氛中氧气的较低浓度。
灭火系统中灭火设计浓度不大于43%时，该系统对人体是安全无害的。
IG-541混合气体灭火系统的灭火方式适应于全淹没灭火系统。
系统的主要性能参数如下：二、系统组成及工作原理2.1系统组成：混合气体灭火系统应用于全淹没系统，按组成方式不同又可分为组合分配系统和单元独立系统。
IG541气体灭火系统介绍
IG541气体灭火系统介绍IG541气体灭火系统IG541气体灭火系统以IG541作为灭火剂，是目前最清洁环保的气体灭火系统。
IG541灭火剂由氮气、氩气和二氧化碳按一定质量比混合而成（氮气约50%，氩气约42%、二氧化碳约8%）。
这三种组分均为大气组成部分，取自于天然或工业副产物，是一种纯“绿色”的气体灭火剂。
在工作温度范围内（-10℃～50℃），IG541是一种无色、无味的气体，具有清洁、不导电、灭火效率高的特点。
IG541属于全淹没灭火系统，在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使其均匀地充满整个防护区。
IG541在国外的商标名称为Inergen（烟烙尽），是美国安素（ANSUL）公司开发的用于替代卤代烷1301、1211的灭火剂，后面加的数字代码，分别代表氮气、氩气、二氧化碳的成份比例。
IG541比空气略重，约为空气比重的1.18倍。
IG541灭火机理IG541灭火机理：窒息灭火，灭火速度较快。
IG541喷放以后，防护区氧气浓度降低，使燃烧物得不到足够的氧气而熄灭。
IG541混合气体灭火系统的压力等级高，灭火效能相对较低，大量气体高压喷放，可能导致可燃易燃液体飞溅及汽化，有造成火势扩大蔓延的危险，因此IG541一般不提倡用于扑救主燃料为液体的火灾。
IG541喷放时间当IG541混合气体灭火剂喷放至设计用量的95%时，喷放时间不应大于60s，且不应小于48s。
IG541的设计浓度和安全性IG541的无毒性反应浓度（NOAEL）为43%；有毒性反应浓度（LOAEL）为52%。
IG541的灭火设计浓度一般在37%~43%之间，因此，在设计浓度范围内，人员短暂停留不会造成生理影响。
IG541无色无味，喷放时不会有冷凝气雾产生，不会产生视觉障碍，但会伴有较大的喷放噪声。
IG541含有约8%的二氧化碳，喷放后可以提升空气中二氧化碳的浓度，二氧化碳浓度的适当增加，可以刺激人体的神经中枢，加快呼吸速率和吸收氧气的能力，以补偿氧气的较低浓度。
浅论IG541气体灭火系统维护保养工作
浅论IG541气体灭火系统维护保养工作1. 引言1.1 什么是IG541气体灭火系统IG541气体灭火系统是一种常用的灭火设备，它通过释放含有氮气、氩气和二氧化碳的混合气体，以达到灭火的目的。
这种灭火系统常用于保护大型机房、电气设备室、计算机房等重要场所，其灭火效果好，不会对设备和人员造成损害。
IG541气体灭火系统具有快速灭火速度、无残留物和无毒性等优点，因此得到了广泛应用。
IG541气体灭火系统的工作原理是在火灾发生时，系统会自动检测火灾信号，然后释放混合气体，将火灾现场的氧气含量降低到无法燃烧的水平，从而达到灭火的效果。
IG541气体灭火系统是一种高效、安全的灭火设备，可以有效保护重要场所的设备和人员。
在日常使用中，对其进行定期的维护保养工作十分重要，只有确保系统处于良好工作状态，才能在火灾发生时发挥最大的灭火效果。
1.2 为什么需要进行维护保养工作IG541气体灭火系统是一种常见的灭火系统，它通过释放一种特殊的混合气体来达到灭火的目的。
在日常使用中，IG541气体灭火系统需要定期进行维护保养工作，以确保系统的正常运行和灭火效果。
为什么需要进行维护保养工作呢？IG541气体灭火系统是一项重要的安全设备，它承担着灭火和保护设备的重要任务。
如果系统出现故障或未能正常工作，可能导致火灾无法灭灭或灭火效果不佳，从而给人员和财产带来巨大损失。
IG541气体灭火系统是一种技术含量较高的设备，其中涉及到多种复杂的部件和系统。
如果长时间不进行维护保养工作，这些部件和系统可能会出现老化或损坏，影响系统的正常运行。
定期进行维护保养工作可以及时发现问题并进行修复，确保系统的可靠性和稳定性。
对IG541气体灭火系统进行维护保养工作是非常必要的。
只有经过定期的检查和维护，才能确保系统的正常运行，以及在发生火灾时能够有效地进行灭火，保护人员和财产的安全。
2. 正文2.1 IG541气体灭火系统的组成部分IG541气体灭火系统是一种常用的灭火设备，其主要组成部分包括气瓶、管路、喷嘴、控制系统等。
IG541气体灭火系统分析
IG541气体灭火系统分析概述IG541气体灭火系统是利用氮气、二氧化碳、氢气等非常规灭火介质代替传统灭火介质消灭火灾的一种灭火系统。
IG541气体灭火系统应用广泛，特别适合在重要设备房间、计算机房间、通信设备房间、变电室、防爆区等场所使用。
其工作原理是在火灾发生后，灭火控制系统会发出信号控制相关的设备，引导IG541气体在短时间内以高速喷洒到着火区域，将火焰及其它一氧化碳、烟雾等有害气体迅速冲散，形成短时间的突然温降，从而熄灭火焰。
IG541气体灭火系统的特点1.环保性：IG541气体具有环保、无污染无残留的特点。
在使用过程中，不会对人体、电子产品造成任何伤害。
2.可靠性：IG541具有快速扑灭、无需人工干预以及对设备无腐蚀等特点，使用起来非常的安全可靠。
3.节能性：IG541 气体灭火系统的喷洒过程所需能量相对较小，具有节能效果。
4.适用性：IG541气体灭火系统适用范围十分广泛，特别适合在电气设备房间、数据中心、文档室、档案室、博物馆、仓库等地方。
5.灵活性：使用IG541气体的灭火系统具有较高的操作灵活性，可以针对不同的灭火对象进行操作，适应性强。
IG541气体灭火系统的应用范围IG541气体灭火系统广泛应用于各种电气设备房间、计算机房间、通信设备房间、变电室、防爆区等场所。
在高压电气设备上，与传统的灭火介质相比，IG541灭火系统能更有效地扑灭电气设备的火灾，让设备受到的损害降到最低。
在设备密集型房间中，IG541气体灭火系统比传统的灭火介质在灭火效果上有明显的优势。
在定向喷洒的情况下，IG541气体灭火系统可以比传统的喷洒方式更加准确地灭火。
IG541气体灭火系统的安装和维护IG541气体灭火系统的安装应由专业公司进行。
在安装时，需要根据现场环境、设备要求等要素进行设计。
IG541气体灭火系统的维护主要包括以下方面：1.定期检查系统的工作状态，确保系统正常运行。
2.检查灭火器的压力、喷嘴、管路等相关设备的状态，认真清除灭火器及其它设备上的灰尘、油污等杂物。
IG541灭火系统设计说明及图例
541一、简介IG-541混合气体灭火剂是由氮气、氩气和二氧化碳气体按一定比例混合而成的气体,由于这些气体都是在大气层中自然存在，且来源丰富，因此它对大气层臭氧没有损耗（臭氧耗损潜能值ODP=0），也不会对地球的“温室效应”产生影响，更不会产生具有长久影响大气寿命的化学物质。
混合气体无毒、无色、无味、无腐蚀性及不导电，既不支持燃烧，又不与大部分物质产生反应。
以环保的角度来看，是一种较为理想的灭火剂。
IG-541混合气体灭火系统由火灾自动探测器、自动报警控制器、自动控制装置、固定灭火装置及管网、喷嘴等组成。
具有自动启动、手动启动和机械应急启动三种启动方式。
根据使用要求，可以组成单元独立系统、组合分配系统，采用全淹没方式，实现对单个防护区、多防护区的消防防护。
主要适用于电子计算机房、通讯机房、配电房、油浸变压器、自备发电机房、图书馆、档案室、博物馆及票据、文物资料库等经常有人、工作的场所，可用于扑救电气火灾、液体火灾或可溶化的固体火灾，固体表面火灾及灭火前能切断气源的气体火灾，但不可用于扑救D类活泼金属火灾。
IG-541混合气体灭火剂的组成如下：IG-541混合气体成份及质量要求 表122所占比例 48.8～55.2% 37.2～42.8% 7.6～8.4%纯度要求 ＞99.99% ＞99.97% ＞99.5%含水量要求 ＜0.005% ＜0.004% ＜0.01%含氧量要求 ＜0.003% ＜0.003% ＜0.01%IG-541混合气体物理性质 表234.0 沸点时的蒸发率 220KJ/Kg-196℃-78.5℃蒸气比热（1atm、25℃） 0.574KJ/Kg℃15.2MPa 1.417Kg/m3相对电介质强度（1atm、25℃，N2=1.0）1.03IG-541混合气体灭火机理属于物理灭火方式。
混合气体释放后把氧气浓度降低到它不能支持燃烧来扑灭火灾。
通常防护区空气中含有21%的氧气和小于1%的二氧化碳。
ig541工作原理
ig541工作原理
IG541是一种常见的灭火气体，广泛应用于各种火灾场所。
它的工作原理基于三种气体的化学反应，确保了灭火效果的同时，最大程度地避免了对人类和环境的伤害。
IG541是由氮气、氩气和二氧化碳组成的混合气体。
这三种气体具有不同的特性，相互作用形成了IG541的灭火机制。
在火灾发生时，火焰迅速释放大量的热能和燃烧产物，导致温度迅速升高。
IG541进入火灾场所后，其中的氮气起到了降低温度的作用。
氮气具有优良的冷却性能，能够吸收大量的热量，将火焰周围的温度迅速降低，从而抑制火势的蔓延。
与此同时，IG541中的氩气也发挥了重要作用。
氩气具有较高的密度和较高的热传导能力，能够在火灾场所形成一层厚重的气体层，与空气隔离，阻断了火焰的氧气供应。
这样一来，火焰的燃烧条件得到了限制，使火势无法继续扩大。
IG541中的二氧化碳也对灭火起到了重要的作用。
二氧化碳是一种惰性气体，不易与其他物质发生化学反应。
当火焰遇到二氧化碳时，二氧化碳分子中的氧原子与火焰中的自由基发生反应，抑制了火焰的燃烧过程。
此外，二氧化碳还具有较高的密度，能够有效地填充火灾场所的空间，将氧气排出，进一步扼制了火势的蔓延。
IG541的工作原理是通过氮气的冷却作用、氩气的隔离作用和二氧
化碳的抑制作用，共同实现火灾的灭火效果。
它能够快速、高效地抑制火势，最大程度地减少火灾对人类和环境的危害。
对于各种火灾场所，IG541都是一种可靠的灭火气体选择。
