scb18干式变压器参数

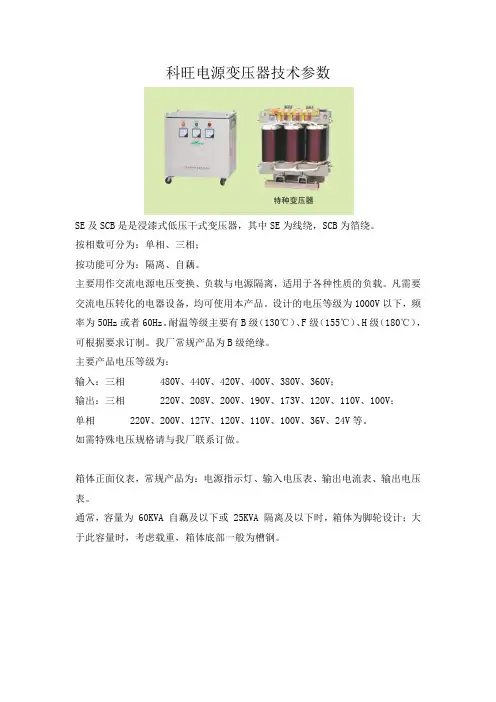

科旺电源变压器技术参数
科旺电源变压器技术参数SE及SCB是是浸漆式低压干式变压器，其中SE为线绕，SCB为箔绕。
按相数可分为：单相、三相；按功能可分为：隔离、自藕。
主要用作交流电源电压变换、负载与电源隔离，适用于各种性质的负载。
凡需要交流电压转化的电器设备，均可使用本产品。
设计的电压等级为1000V以下，频率为50Hz或者60Hz。
耐温等级主要有B级（130℃）、F级（155℃）、H级（180℃），可根据要求订制。
我厂常规产品为B级绝缘。
主要产品电压等级为：输入：三相 480V、440V、420V、400V、380V、360V；输出：三相 220V、208V、200V、190V、173V、120V、110V、100V；单相 220V、200V、127V、120V、110V、100V、36V、24V等。
如需特殊电压规格请与我厂联系订做。
箱体正面仪表，常规产品为：电源指示灯、输入电压表、输出电流表、输出电压表。
通常，容量为 60KVA 自藕及以下或 25KVA 隔离及以下时，箱体为脚轮设计；大于此容量时，考虑载重，箱体底部一般为槽钢。
规格参数：表1：三相干式自耦变压器（常规）表2：三相干式隔离变压器（常规）技术参数：输入电压：常规额定（可根椐用户要求订做）输出电压：常规额定（可根椐用户要求订做）额定工作频率：50Hz（也可为60Hz )抗电强度：2.5KV / 60s绝缘电阻：> 100MΩ/ DC500V绝缘等级：B级，温升< 80℃(也可为F、H级）冷确方式：自冷加风冷接线方式：自藕：Y型隔离：△／Y型（也可根据用户要求订做）使用条件：环境温度：－10℃~40℃相对湿度：≤95%海拨高度：不超过1000m安装场所应无严重影响变压器绝缘的气体、蒸汽、化学性沉积、灰尘、污垢、及其它侵蚀性介质；安装场所应无严重振动颠簸；凡不符合上述规定的其它特殊使用条件，应由使用单位与我公司协商确定。
订货须知：订货时应说明产品型号、容量、额定输出电压、额定输入电压、电源输入输出位置等；如有特殊要求，须详加说明，可按用户要求设计生产；可按要求定制变压与稳压一体机。
SCB型变压器
其余绕组开路时所吸取的有功功率。
与铁心硅钢片性能及制造工艺、
和施加的电
压有关.E
、空载电流（%）:
当变压器在额定电压下二次侧空载时,一次绕组中通过
的电流.一般以额定电流的百分数表示.F
、负载损耗（
kW）:
把变压器的二次绕组短路,在一次绕组额定分接位置
上通入额定电流,此时变压器所消耗的功率.G
5，3150－是指额定（视在）容量，单位为kVA 6，35－指一次侧额定电压为35kV 7，±2x2.5%－是指一次侧分接调压范围8，0.4－是指二次侧额定电压为0.4kV9,Uk%=8是指变压器的阻抗电压百分数为10,Y,d11-指的是变压器一二次侧绕组的联结方式和相对应关系，此一次侧为星形联接，二次侧为三角形联接，一二次侧电压相位相差11x30=330度
（1）SCB型产品低压采用铜箔式结构，电抗高度即为绕组高度，与高压线圈等同，从而在变压器产生突发短路条件下，产生较小的轴向短路力。另外，由于整个绕组采用一张宽而薄的箔材，抗轴向拉断能力较强。
（2）SC型产品由于采用多根并绕，端部螺旋角极大，产生很强的端部漏磁场，在变压器遭受突发短路状态下，产生极大的短路力，如果结构方面没有充分加强，则很容易造成轴向损坏。
K
、联结组标号：
根据变压器一.二次绕组的相位关系,把变压器绕组连接成
各种不同的组合,称为绕组的联结组。
为了区别不同的联结组,常采用时钟表示法,即把高压侧线电压的相量作为时钟的长针,固定在
12xx,
低压侧线电压的相量作
为时钟的短针,看短针指在哪一个数字上,就作为该联结组的标号.如
Dyn11
表示
一次绕组是
四、在变压器的负载损耗方面由于SCB型产品低压箔式结构采用无氧铜箔，
scb18型8000kva油浸式变压器硅钢片参数
SCB18型8000KVA油浸式变压器是一种大型电力设备，广泛应用于电网输配电系统中。
其硅钢片参数是影响变压器性能的重要指标之一，下面将详细介绍SCB18型8000KVA油浸式变压器硅钢片的相关参数。
1. 硅钢片的厚度SCB18型8000KVA油浸式变压器硅钢片的厚度是指硅钢片的厚度，通常采用0.27mm或0.3mm的硅钢片，厚度的选择直接影响变压器的损耗和过载能力。
合理选择硅钢片的厚度，可以有效提高变压器的效率和可靠性。
2. 硅钢片的磁导率硅钢片的磁导率是指材料在磁场中传导磁通的能力，是衡量硅钢片磁性能的重要指标。
SCB18型8000KVA油浸式变压器硅钢片的磁导率应符合国家标准，保证变压器的磁导性能稳定，降低变压器的铁损。
3. 硅钢片的韧性硅钢片的韧性是指硅钢片在受力作用下不易断裂或变形的能力。
SCB18型8000KVA油浸式变压器硅钢片的韧性应符合国家标准，确保变压器在长期运行中不易出现硅钢片断裂或开裂的现象。
4. 硅钢片的表面质量硅钢片的表面质量直接影响变压器的损耗和噪音水平。
SCB18型8000KVA油浸式变压器硅钢片的表面质量应符合国家标准，表面光洁度高，无明显划痕和氧化物，以保证变压器的性能稳定。
5. 硅钢片的矫顽力硅钢片的矫顽力是指硅钢片在磁化后消除磁化的能力，也是衡量硅钢片磁性能的重要指标之一。
SCB18型8000KVA油浸式变压器硅钢片的矫顽力应符合国家标准，保证变压器在正常工作状态下不会产生磁滞现象。
总结：SCB18型8000KVA油浸式变压器硅钢片是影响变压器性能的重要因素之一，其参数包括硅钢片的厚度、磁导率、韧性、表面质量和矫顽力等。
合理选择和控制这些参数，可以有效提高变压器的效率和可靠性，延长变压器的使用寿命，确保电网输配电系统的安全稳定运行。
SCB18型8000KVA油浸式变压器作为电力系统中不可或缺的设备，其硅钢片参数对于其性能有着重要的影响。
在实际应用中，除了以上提到的几个重要参数外，还有一些其他值得关注的硅钢片参数。
scb10-1600kva干式变压器国标参数
scb10-1600kva干式变压器国标参数一、引言随着我国电力行业的快速发展，干式变压器在电力系统中的应用越来越广泛。
其中，SCB10-1600kVA干式变压器因其优异的性能和可靠性受到广泛关注。
本文将对SCB10-1600kVA干式变压器的国标参数进行详细解读，以供广大用户参考。
二、SCB10-1600kVA干式变压器国标参数概述1.产品型号及容量SCB10-1600kVA干式变压器，其型号“SCB10”代表干式变压器，容量为1600kVA。
2.设计标准及适用范围该型号干式变压器严格按照GB/T 1094.1-2011《电力变压器》国家标准设计制造，适用于电力、冶金、石化、建筑等领域，满足各类负荷需求。
三、SCB10-1600kVA干式变压器技术参数1.基本参数（1）额定容量：1600kVA（2）额定电压：高压10kV，低压0.4kV（3）频率：50Hz（4）温升：根据GB/T 25462-2010《干式电力变压器》规定，温升限值为10K。
2.绝缘系统（1）绝缘材料：采用优质绝缘材料，如环氧浇注料、硅橡胶等。
（2）绝缘等级：B级绝缘。
（3）绝缘寿命：在正常运行条件下，绝缘系统寿命不小于30年。
3.冷却方式（1）自然风冷：适用于环境温度不超过40℃、海拔不超过1000m的地区。
（2）强制风冷：适用于环境温度较高、负荷较大的场合。
（3）油冷：适用于大容量、高电压的场合。
4.保护装置（1）漏电保护：采用零序电流保护装置。
（2）过载保护：采用反时限过电流保护装置。
（3）短路保护：采用速断保护装置。
（4）温度保护：采用内置温度传感器，实现温度监测及保护。
四、SCB10-1600kVA干式变压器选用指南1.选用原则（1）负荷能力：根据实际负荷需求选择合适的容量。
（2）系统电压：根据电网电压选择相应的额定电压。
（3）环境条件：考虑环境温度、湿度、污染等级等因素。
（4）保护措施：根据用电设备及线路特点选择合适的保护装置。

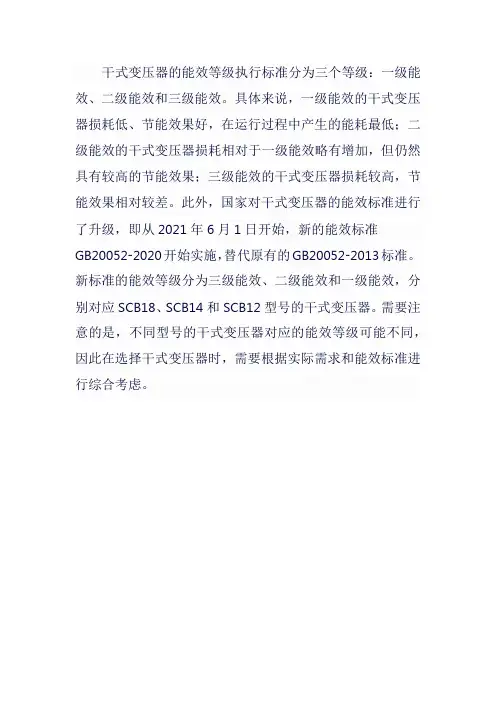

干式变压器能效等级执行标准
干式变压器的能效等级执行标准分为三个等级：一级能效、二级能效和三级能效。
具体来说，一级能效的干式变压器损耗低、节能效果好，在运行过程中产生的能耗最低；二级能效的干式变压器损耗相对于一级能效略有增加，但仍然具有较高的节能效果；三级能效的干式变压器损耗较高，节能效果相对较差。
此外，国家对干式变压器的能效标准进行了升级，即从2021年6月1日开始，新的能效标准
GB20052-2020开始实施，替代原有的GB20052-2013标准。
新标准的能效等级分为三级能效、二级能效和一级能效，分别对应SCB18、SCB14和SCB12型号的干式变压器。
需要注意的是，不同型号的干式变压器对应的能效等级可能不同，因此在选择干式变压器时，需要根据实际需求和能效标准进行综合考虑。
干式变压器技术参数
干式变压器技术参数一、招标采购设备型号、规格、数量:1、SCB11=1000KVA 10KV/0.4KV Dyn11 3台二、技术要求概述:1.本设备技术文件适用于武汉理工大学大学供电改造工程(五)期10kV干式变压器设备，提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2.技术文件提出了最基本限度的技术要求，并未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，投标方须提供一套满足本规范书和现行有关标准要求的产品及其相应服务3.如果投标方没有以书面形式对本技术文件的条款提出异议，则意味着投标方提供的设备(或系统)完全满足本技术文件的要求。
如有异议，不管是多么微小，都应在投标书中以“对技术文件的意见或与技术文件的差异”为标题的专门章节加以详细描述。
4.投标方提供详细的供货清单，对于属于整套设备运行和施工所必需的部件，即使本技术文件未列出或数目不足，投标方仍须在执行合同时补足。
5.本技术文件所使用的标准如遇与投标方执行的标准不一致时，按较高标准执行。
如果本投标文件与现行使用的有关中国标准以及中国行业标准有明显抵触的条文，投标方应及时书面通知招标方。
如招标方有其他特需要求，应以书面形式提出，经双方讨论、确认后，载于技术协议书。
6.投标方在制造工作开始前提供质量控制计划，制造工作进行到相应阶段时及时通知买方进行现场监造和验证。
7.投标方在投标文件中须提出设备的设计、制造、检验/试验、装配、安装、调试、试运行、验收试验、运行和维护等执行标准清单给确认。
8.投标方在投标文件中须提供最近二年业绩中，与技术文件要求设备相同规格型号产品的鉴定、试验性能数据的证明或国家权威机构对该招标规格型号产品的型试试验报告。
三、.技术服务及试验1、设备安装主要由买方负责，中标方现场指导安装、调试、设备安全正常投运。
2、变压器在出厂前必须进行下例型式试验,变压器在现场安装完毕后必须进行现场试验。
干式变压器与油浸式变压器的技术参数及正确选择
1.关于干式变压器干式变压器是一种不将铁心和绕组浸入绝缘油的变压器。
干式变压器有两种冷却方法：自然风冷（AN）和强制风冷（PF）。
干式变压器结构有两种类型：固定绝缘封装（SCB型）和非封装绕组结构。
根据高压绕组和低压绕组的相对位置，有两种类型，即同心的和重叠的。
同心结构简单易制造，大多数干式变压器都采用这种结构。
重叠型主要用于制造特殊变压器。
2.干式变压器规格为了说明干式变压器模型的含义，以SCB-11-1250KVA/10KV/ 0.4KV干式变压器为例。
在上述模型规格中，S表示三相电力变压器，C表示树脂成型的固态变压器绕组。
在字母C的位置，G表示绕组的外部绝缘介质是空气，B表示驻车绕组，在B的位置，R表示绕组绕组，11是序列号，1250KVA是变压器。
额定容量10KV表示变压器一次侧的额定电压0.4。
KV是变压器次级侧的额定电压。
3.干式变压器技术参数干式变压器的技术参数为：（1）频率50Hz，（2）空载电流，需要小于4（3）低压耐压：2KV/min，无故障，（4）低压侧的绝缘电阻为2MΩ或更高，（5）绕组连接模式：/Y/yn0，D/yn0，⑥线圈可使温度升高100K。
散热方式：自然风冷或温控风冷。
⑧噪音系数小于30dB。
表1列出了各种容量的干式变压器（SCB型）的损耗参数。
4.干式变压器的工作环境要求干式变压器运行的环境要求如下：（1）环境温度-10-45°，（2）相对空气湿度：日平均95或以下，月平均90或以下，（3）海拔小于1600米（额定容量或以下）。
5.干式和油浸式变压器的优缺点干式变压器比油浸式变压器昂贵。
油浸式变压器的容量大于干式变压器的容量。
地下地板，地板和人口稠密的地区需要使用干燥的变压器。
油浸式变压器用于独立的变电站。
干式变压器通常用于箱式变电站。
如果空间较大，请使用油浸变压器，如果空间较拥挤，请使用变压器。
如果当地气候条件相对潮湿，请使用油浸变压器。
在需要“防火/防爆”的地方使用干燥的变压器。
scb18干式变压器技术参数
SCB18干式变压器技术参数一、引言1.1 SCB18干式变压器的广泛应用SCB18干式变压器作为一种新型的变压器，在电力系统中得到了广泛的应用。
它具有良好的绝缘性能、防火防爆特性以及可靠的运行稳定性，受到了越来越多电力系统的青睐。
在这篇文章中，我们将深入探讨SCB18干式变压器的技术参数，以便更全面地了解这一新型变压器的特点。
二、SCB18干式变压器的技术参数2.1 额定容量SCB18干式变压器的额定容量是指在额定电压和额定频率下，变压器能够持续运行的功率容量。
通常以千伏安（kVA）为单位进行表述。
额定容量是衡量变压器性能的重要参数之一，它直接影响着变压器的使用范围和功率输送能力。
2.2 额定电压除了额定容量外，SCB18干式变压器的额定电压也是一项重要的技术参数。
额定电压是指变压器在额定容量下的输入电压和输出电压。
在设计和制造过程中，额定电压需要严格控制，以确保变压器在实际运行中能够稳定地输出所需的电压。
2.3 额定频率与额定电压相类似，SCB18干式变压器的额定频率也是必须考虑的技术参数之一。
额定频率是指变压器在设计和运行中所适用的电网频率，通常为50Hz或60Hz。
变压器在额定频率下的工作性能和稳定性对于电力系统的正常运行至关重要。
2.4 短路阻抗SCB18干式变压器的短路阻抗是指变压器在短路条件下的电气阻抗。
短路阻抗越大，表示变压器在短路时提供的电气阻力越大，能够有效地限制短路电流，提高电网的运行安全性。
短路阻抗也是评估变压器性能的重要参数之一。
2.5 温升温升是指变压器在额定负载条件下的温度升高值。
SCB18干式变压器具有良好的散热性能和高温抗能力，其温升参数直接关系到变压器的长期稳定运行。
在选择和应用中，需要充分考虑变压器的温升特性，以确保其在使用过程中不会因温度过高而损坏。
2.6 其他技术参数SCB18干式变压器还包括一系列其他技术参数，如绕组接地方式、绝缘等级、防护等级等。
这些参数都对于变压器的安全运行和可靠性具有重要的影响，需要在选择和设计中进行全面的考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
scb18干式变压器参数
SCB18干式变压器是一种干式交流变压器，主要用于电力调节、负荷分担、高压绝缘等电力调节系统。
它具有可靠性高、体积小、重量轻、安装方便、维护简单等优点，是电力系统中用来改变电压的设备之一。
SCB18干式变压器具有宽输入范围和非常稳定的特性，提高了电力系统的可靠性和安全性。
变压器的设计既可以保证输出功率的稳定，也可以满足不同的需求。
它可以有效地提高电力系统的效率，并且采用的技术可以保证其长时间的可靠性、安全性和稳定性。
通过严格的设计，SCB18干式变压器既可以满足不同的工业应用，也可以满足高效率和可靠性的要求。
它具有低损耗、高绝缘强度和高稳定性等特点。
此外，SCB18干式变压器还具有其它优点，比如，可以为用户节省电流损耗，减少能源损耗，缩短产品发布周期等。
SCB18干式变压器采用了先进的绝缘技术，保证其在安装和使用过程中的安全性和可靠性。
另外，它的安装非常简单，可以根据用户的不同需求进行全封闭安装，因此可以节省空间和安装成本。
此外，SCB18干式变压器还采用了最先进的电动机技术，可以有效提高系统的效率。
另外，它还采用了最新的控制和保护技术，可以提供可靠的运行保护，确保变压器的安全性和可靠性。
SCB18干式变压器具有很多优点，可以大大提高电力系统的可靠性和效率，为用户节省费用和时间，同时也能确保安全性能的稳定性。
由此可见，SCB18干式变压器是用于电力调节和负荷分担系统的理想
选择，可以满足用户对可靠性、稳定性和安全性的要求。
