屋面沥青油毡防水卷材的渗漏原因与修复【最新版】
卷材屋面渗漏的原因及维修技术分析

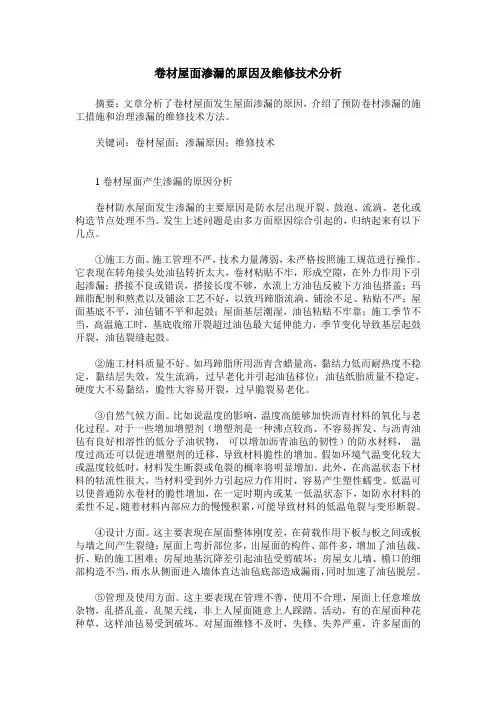

卷材屋面渗漏的原因及维修技术分析摘要：文章分析了卷材屋面发生屋面渗漏的原因，介绍了预防卷材渗漏的施工措施和治理渗漏的维修技术方法。
关键词：卷材屋面；渗漏原因；维修技术1卷材屋面产生渗漏的原因分析卷材防水屋面发生渗漏的主要原因是防水层出现开裂、鼓泡、流淌、老化或构造节点处理不当。
发生上述问题是由多方面原因综合引起的，归纳起来有以下几点。
①施工方面。
施工管理不严，技术力量薄弱，未严格按照施工规范进行操作。
它表现在转角接头处油毡转折太大，卷材粘贴不牢，形成空隙，在外力作用下引起渗漏；搭接不良或错误，搭接长度不够，水流上方油毡反被下方油毡搭盖；玛蹄脂配制和熬煮以及铺涂工艺不好，以致玛蹄脂流淌、铺涂不足、粘贴不严；屋面基底不平，油毡铺不平和起鼓；屋面基层潮湿，油毡粘贴不牢靠；施工季节不当，高温施工时，基底收缩开裂超过油毡最大延伸能力，季节变化导致基层起鼓开裂，油毡裂缝起鼓。
②施工材料质量不好。
如玛蹄脂所用沥青含蜡量高，黏结力低而耐热度不稳定，黏结层失效，发生流淌，过早老化并引起油毡移位；油毡纸胎质量不稳定，硬度大不易黏结，脆性大容易开裂，过早脆裂易老化。
③自然气候方面。
比如说温度的影响，温度高能够加快沥青材料的氧化与老化过程。
对于一些增加增塑剂（增塑剂是一种沸点较高、不容易挥发、与沥青油毡有良好相溶性的低分子油状物，可以增加沥青油毡的韧性）的防水材料，温度过高还可以促进增塑剂的迁移，导致材料脆性的增加。
假如环境气温变化较大或温度较低时，材料发生断裂或龟裂的概率将明显增加。
此外，在高温状态下材料的牯流性很大，当材料受到外力引起应力作用时，容易产生塑性蠕变。
低温可以使普通防水卷材的脆性增加，在一定时期内或某一低温状态下，如防水材料的柔性不足，随着材料内部应力的慢慢积累，可能导致材料的低温龟裂与变形断裂。
④设计方面。
这主要表现在屋面整体刚度差，在荷载作用下板与板之间或板与墙之间产生裂缝；屋面上弯折部位多，出屋面的构件、部件多，增加了油毡裁、折、贴的施工困难；房屋地基沉降差引起油毡受剪破坏；房屋女儿墙、檐口的细部构造不当，雨水从侧面进入墙体直达油毡底部造成漏雨，同时加速了油毡脱层。
油毡防水屋面的渗漏原因与治理
油毡防水屋面的渗漏原因与治理太原市晋源区建管局李永胜屋面防水工程是房屋建筑中的一项重要工程，它的主要功能是防止雨水侵入，隔热御寒，满足房屋使用功能。
但据调查，近十几年来，房屋建筑特别是住宅建筑的房屋渗漏问题已成为最突出的质量通病之一。
本文就最常用的油毡屋面防水中出现渗漏的原因进行简单地分析，并提出相应的治理方法。
一、屋面渗漏的原因分析油毡防水屋面出现渗漏的原因有两个：一是内因。
即沥清在热、氧化和光线作用下，油质逐渐挥发，最后转变成沥青碳和似碳物，丧失粘结力和柔韧性，沥青出现老化，使沥青变硬、变脆，从而造成防水层的开裂、渗漏。
二是外因。
其中包括：由于温度的变化，引起防水层的胀缩开裂和变软流淌；由于屋顶结构内部（找平层、保温层）的水分遇热后蒸发，对防水层形成的气化胀力；由于荷载、温度、干缩等原因，引起油毡基层变形所给予防水层的压力与拉力；以及由于使用不当，人为造成的强力破坏等等。
针对上述渗漏的内因和外因，应该采取以下措施，解决房屋渗漏问题。
一方面改进沥青材料的性能，尽量延缓其老化过程，增强其耐热度，粘结力和抗拉性能，使之具有足够的应变能力抵抗外界影响；另一方面采取构造措施，尽可能消除或减弱外界对油毡防水层的不利影响，或者是把这些不利影响控制在可预见的范围之内。
二、屋面渗漏的治理方法通过分析工程实例，认为油毡防水层渗漏主要表现在以下几个方面，即流淌和脆裂、鼓泡、防水层开裂、节点和特殊部位渗漏。
现分述如下：（一）、流淌和脆裂1、原因分析屋面油毡在高温作用下，沥青粘结料有可能变得稀软而失去粘结力，致使油毡与油毡之间沿着坡面发生滑动，露出缝隙，出现“流淌”。
在低温作用下，屋面油毡会变得硬脆，降低柔韧程度，承受不了由于温度变化或其他外力作用所引起的变形，以致出现裂缝，产生“脆裂”。
流淌与脆裂是油毡防水层破环的两种不同表现形式，但它们都反映了沥青材料与温度之间的内在关系。
2、治理方法（1）、提高沥青粘结料的耐热度和柔韧性沥青耐热度高了，柔韧性就降低了，因此在设计或施工中，不能片面地选择过高的耐热度指标，或是在现场利用长时间的高温熬煮办法来提高粘结料的耐热度性能，这对于防止冬季脆裂、延长使用年限都是不利的。
屋面沥青油毡防水卷材的渗透原因与修复
屋面沥青油毡防水卷材的渗透原因与修复中国科技期刊数据库工业C2015年39期 125屋面沥青油毡防水卷材的渗透原因与修复徐然盱眙方正建设工程质量检测有限公司，江苏淮安 211700摘要：卷材防水屋面是我国建筑防水施工中的常见形式，但屋面渗漏问题一直都存在。
笔者分析了卷材防水屋面渗漏的主要原因，包括自然条件影响及施工不合理两方面。
并对一些卷材防水屋面渗漏的典型情况进行介绍和分析，包括防水层鼓泡、开裂、结合层与防水材料剥离等，并在此基础上提出了相应的处理对策。
关键词：屋面沥青油毡；防水卷材渗透原因；修复方法中图分类号：TU761.11 文献标识码：A 文章编号：1671-5810(2015)39-0125-01在建筑施工的过程中，沥青油毡是非常普通的防水材料，但是由于内部、外部的一些原因，使得材料的正常使用受到影响，导致屋面出现渗透的现象。
1 屋面沥青油毡防水卷材的渗透原因 1.1 内部因素屋面沥青油毡防水卷材的制造过程是许多原材料的集合和再加工，在其制造的每道工序中都需要严格的质量检查，倘若有任何一道工序质量不合格将会对屋面沥青油毡防水卷材的质量造成影响。
比如原材料进场时采购和质检人员串通购进假冒伪劣材料、产品出厂前未进行产品强度和韧性试验等。
1.2 外部因素1.2.1 降雨导致防水卷材脆性增加主要是频繁或长期屋面积水及大量降雪等。
其次，施工不合理。
施工不合理也会造成卷材防水屋面渗漏问题。
比如基层清理不干净、表面凹凸不平，形成灰尘和杂土等造成隔离层，再如找平层施工过程中质量差、强度低问题，以及屋面面积过大，分仓缝不合理、卷材接头、出水口、变形缝、水管落口、檐口、管道、烟囱处理不当，搭接胶不够牢固等。
这些施工因素会导致卷材开裂、鼓包、结合层与防水材料剥离问题。
1.2.2 温度因素温度高将会对防水材料在氧化以及老化方面起到促进的作用。
有些材料添加增塑剂,由于较高的温度将使增塑剂快速迁移,这样材料就会更快的脆化。
卷材屋面渗漏的原因及防治措施(精)

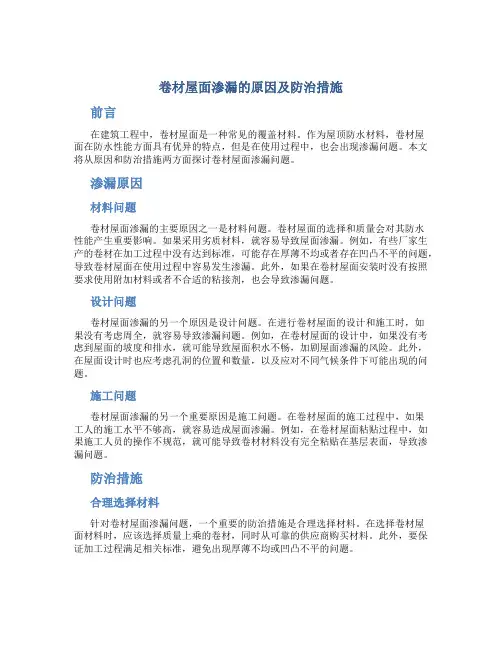

卷材屋面渗漏的原因及防治措施前言在建筑工程中，卷材屋面是一种常见的覆盖材料。
作为屋顶防水材料，卷材屋面在防水性能方面具有优异的特点，但是在使用过程中，也会出现渗漏问题。
本文将从原因和防治措施两方面探讨卷材屋面渗漏问题。
渗漏原因材料问题卷材屋面渗漏的主要原因之一是材料问题。
卷材屋面的选择和质量会对其防水性能产生重要影响。
如果采用劣质材料，就容易导致屋面渗漏。
例如，有些厂家生产的卷材在加工过程中没有达到标准，可能存在厚薄不均或者存在凹凸不平的问题，导致卷材屋面在使用过程中容易发生渗漏。
此外，如果在卷材屋面安装时没有按照要求使用附加材料或者不合适的粘接剂，也会导致渗漏问题。
设计问题卷材屋面渗漏的另一个原因是设计问题。
在进行卷材屋面的设计和施工时，如果没有考虑周全，就容易导致渗漏问题。
例如，在卷材屋面的设计中，如果没有考虑到屋面的坡度和排水，就可能导致屋面积水不畅，加剧屋面渗漏的风险。
此外，在屋面设计时也应考虑孔洞的位置和数量，以及应对不同气候条件下可能出现的问题。
施工问题卷材屋面渗漏的另一个重要原因是施工问题。
在卷材屋面的施工过程中，如果工人的施工水平不够高，就容易造成屋面渗漏。
例如，在卷材屋面粘贴过程中，如果施工人员的操作不规范，就可能导致卷材材料没有完全粘贴在基层表面，导致渗漏问题。
防治措施合理选择材料针对卷材屋面渗漏问题，一个重要的防治措施是合理选择材料。
在选择卷材屋面材料时，应该选择质量上乘的卷材，同时从可靠的供应商购买材料。
此外，要保证加工过程满足相关标准，避免出现厚薄不均或凹凸不平的问题。
合理设计除了选择材料，另一种防治措施是合理设计卷材屋面。
在设计时，应根据当地气候条件和场地情况，合理选择卷材屋面的坡度和排水方案。
同时，要科学设置孔洞位置和数量，以便在防水的同时保证屋面的通风和散热。
规范施工最后一个防治措施是规范施工。
在卷材屋面的施工过程中，施工人员应该按照相关标准操作，严格控制施工质量。
屋面沥青油毡防水卷材的渗透原因浅析
屋面沥青油毡防水卷材的渗透原因浅析建筑物屋面结构是外围结构的一部分，它具有保护居民生活、生产免遭自然危害的功能。
过去，沥青油毡防水卷材一直都是建筑屋面防水的重要材料。
然而，自然风霜雨雪、日照辐射、温差变化和其他不利因素的影响都可能造成屋面沥青防水卷材失去应有的功能，下文主要讨论屋面沥青油毡防水卷材的渗漏原因及修复工作。
1、卷材防水屋面的构造层次和做法卷材防水屋面由多层材料叠合而成，其基本构造层次按构造要求由结构层、找坡层、找平层、结合层、防水层和保护层组成（如图1所示）。
图1 卷材防水屋面的构造组成及油毡防水屋面做法（1）结构层。
通常为预制或现浇钢筋混凝土屋面板，要求具有足够的强度和刚度。
（2）找坡层（结构找坡和材料找坡）。
材料找坡应选用轻质材料形成所需要的排水坡度，通常是在结构层上铺1：（6～8）的水泥焦渣或水泥膨胀蛭石等。
（3）找平层。
柔性防水层要求铺贴在坚固而平整的基层上，因此必须在结构层或找坡层上设置找平层。
（4）结合层。
结合层的作用是使卷材防水层与基层粘结牢固。
结合层所用材料应根据卷材防水层材料的不同来选择，如油毡卷材、聚氯乙烯卷材及自粘型彩色三元乙丙复合卷材用冷底子油在水泥砂浆找平层上喷涂一至二道；三元乙丙橡胶卷材则采用聚氨酯底胶；氯化聚乙烯橡胶卷材需用氯丁胶乳等。
冷底子油用沥青加入汽油或煤油等溶剂稀释而成，喷涂时不用加热，在常温下进行，故称冷底子油。
（5）防水层。
防水层是由胶结材料与卷材粘合而成，卷材连续搭接，形成屋面防水的主要部分。
当屋面坡度较小时，卷材一般平行于屋脊铺设，从檐口到屋脊层层向上粘贴，上下搭接不小于70mm，左右搭接不小于l00mm。
油毡屋面在我国已有几十年的使用历史，具有较好的防水性能，对屋面基层变形有一定的适应能力，但这种屋面施工麻烦、劳动强度大，且容易出现油毡鼓泡、沥青流淌、油毡老化等方面的问题，使油毡屋面的寿命大大缩短，平均10年左右就要进行大修。
目前所用的新型防水卷材，主要有三元乙丙橡胶防水卷材、自粘型彩色三元乙丙复合防水卷材、聚氯乙烯防水卷材、氯化聚乙烯防水卷材、氯丁橡胶防水卷材及改性沥青油毡防水卷材等，这些材料一般为单层卷材防水构造，防水要求较高时可采用双层卷材防水构造。
SBS屋面防水卷材渗漏原因总结防治措施

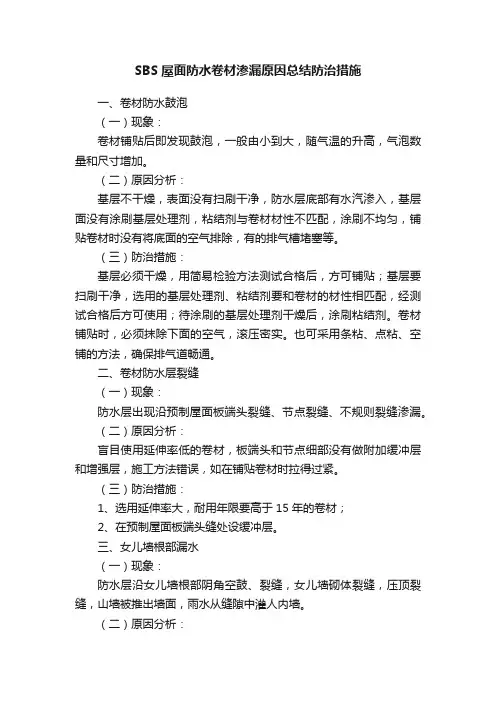

SBS屋面防水卷材渗漏原因总结防治措施一、卷材防水鼓泡（一）现象：卷材铺贴后即发现鼓泡，一般由小到大，随气温的升高，气泡数量和尺寸增加。
（二）原因分析：基层不干燥，表面没有扫刷干净，防水层底部有水汽渗入，基层面没有涂刷基层处理剂，粘结剂与卷材材性不匹配，涂刷不均匀，铺贴卷材时没有将底面的空气排除，有的排气槽堵塞等。
（三）防治措施：基层必须干燥，用简易检验方法测试合格后，方可铺贴；基层要扫刷干净，选用的基层处理剂、粘结剂要和卷材的材性相匹配，经测试合格后方可使用；待涂刷的基层处理剂干燥后，涂刷粘结剂。
卷材铺贴时，必须抹除下面的空气，滚压密实。
也可采用条粘、点粘、空铺的方法，确保排气道畅通。
二、卷材防水层裂缝（一）现象：防水层出现沿预制屋面板端头裂缝、节点裂缝、不规则裂缝渗漏。
（二）原因分析：盲目使用延伸率低的卷材，板端头和节点细部没有做附加缓冲层和增强层，施工方法错误，如在铺贴卷材时拉得过紧。
（三）防治措施：1、选用延伸率大，耐用年限要高于15年的卷材；2、在预制屋面板端头缝处设缓冲层。
三、女儿墙根部漏水（一）现象：防水层沿女儿墙根部阴角空鼓、裂缝，女儿墙砌体裂缝，压顶裂缝，山墙被推出墙面，雨水从缝隙中灌人内墙。
（二）原因分析：找平层、刚性防水层等施工时直接靠紧女儿墙，不留分格缝，长条女儿墙砌体没有留伸缩缝，在温差作用下，山墙和女儿墙开裂；女儿墙等根部阴角没有按规定做圆弧，铺卷材防水层没有按规定做缓冲层，卷材端边的收头密封不好，导致裂缝、张口而渗漏水。
（三）防治措施：施工屋面找平层和刚性防水层时，在女儿墙交接处应留30mm的分格缝，缝中嵌填柔性密封膏；女儿墙根部的阴角粉成圆弧，女儿墙高度大于800mm时，要留凹槽，见图4，卷材端部应裁齐压入预留凹槽内，钉牢后用水泥砂浆或密封材料将凹槽嵌填严实。
女儿墙高度低于800mm时，卷材端头直接铺贴到女儿墙顶面，再做钢筋混凝土压顶。
四、天沟、檐沟漏水（一）现象：沿沟底或预制檐沟的接头处，屋面与天沟交接处裂缝，沟底渗漏水。
屋面防水卷材渗漏原因及修复方法
屋面防水卷材渗漏原因及修复方法除了卷材的选型，防水施工的质量直接影响屋面防水卷材的防水功效和防水结构的使用年限。
下面就由我给大家带来屋面防水卷材渗漏原因及修复方法，希望能给大家带来帮助。
屋面防水卷材渗漏原因及修复方法原因一、外界环境因素1、日照太阳对柔性防水材料不好。
太阳光线的能量使沥青油毡温度升高且诱发化学反应，从而加速防水材料的氧化、老化，使沥青油毡的韧性减少，脆性增加，对于可发生光化学反应的防水材料体系，情况更加复杂。
在普通防水卷材的应用初期，阳光提供了化学交联反应所必须的能量，材料的强度和弹性有可能改善;但是随着时间的拉长，光照能量最终会导致并加速防水卷材的老化和断裂。
2、温度高温能够加快沥青材料的氧化、老化过程。
对于一些加入了增塑剂(增塑剂一般为沸点较高、不容易挥发、与沥青油毡有良好相溶性的低分子油状物，可以增加沥青油毡的韧性)的防水材料，温度过高还可以促进增塑剂的迁移，导致材料脆性的增加。
这样，假如环境气温变化较大或温度较低时，材料发生断裂或龟裂的概率将明显增加。
此外，在高温状态下材料的粘流性很大，当材料受到外力所引起的应力作用时，容易产生塑性蠕变。
低温可以使普通防水卷材材料的脆性增加，在一定时期内，材料在某一低温状态下假如防水材料的柔性不足，随着材料内部应力的慢慢积累可能导致材料的低温龟裂与变形断裂。
3、降雨量(包括降雨和降雪)降雨量大小对防水材料的影响不是很大。
对于普通的防水卷材来说，较频繁和长期的屋面积水，也会对此造成局部损坏。
降雪过程伴随着降温和比较长的融化过程，也会增加普通防水材料的脆性。
原因二、施工方法不当施工方法不当是屋面沥青油毡防水卷材渗漏或破坏的原因之一。
例如屋顶基层凹凸不平或基层没有清扫干净，从而有杂土等灰尘混入形成隔离层;找平层强度低，质量差;屋面面积比较大，分仓缝设置不合理等等。
外界环境因素及施工方法不当，导致了普通防水卷材还没有到它的使用年限就出现渗漏或破坏，它们通常是以防水卷材“鼓包”、开裂以及卷材防水材料与结合层的剥离。
屋面沥青油毡防水卷材的渗漏问题与修复
屋面沥青油毡防水卷材的渗漏问题与修复屋面沥青油毡防水卷材是一种常见的建筑材料，主要应用于建筑物的屋面、墙面等部位的防水工程。
但是，由于外界环境的影响以及安装等因素，屋面沥青油毡防水卷材有时会出现渗漏问题。
本文将介绍屋面沥青油毡防水卷材渗漏问题的原因及修复方法。
渗漏问题的原因安装不当屋面沥青油毡防水卷材的渗漏问题可能是由于安装不当所引起的。
如果卷材安装时出现切口或者没有适当地重叠，会导致水分渗透进来。
在安装时，应该将卷材完全展开并正确地固定好，以确保卷材之间的连接处不会出现漏洞。
突然的温度变化突然的温度变化可能会引起屋面沥青油毡防水卷材的破裂。
在温度变化较大的情况下，卷材的膨胀和收缩非常容易导致损坏，从而引起水分渗透。
长时间使用随着时间的推移，屋面沥青油毡防水卷材会出现老化和劣化。
在卷材使用期限内，防水卷材的耐老化性能会下降，从而导致卷材表面出现龟裂和损坏，使得水分渗透到内部。
屋面设计问题若屋顶或墙面设计不当，可能会使雨水在屋面滞留，增加防水卷材泄漏的风险。
修复方法更换防水卷材如果屋面沥青油毡防水卷材出现问题，就需要更换新的卷材。
首先需要将卷材上的旧涂料清理干净，并将卷材修剪成所需的尺寸，以适合需要覆盖的区域。
然后使用涂料粘合剂将卷材安装到屋面上，并修整以确保新卷材的完美连接。
新的防水卷材可以更好地保护建筑不被水分渗透。
使用涂料修复使用涂料进行修复是另一种可行的方法。
在修补前，需要将屋面清理干净，以去除旧的涂料、污垢和其他杂质。
然后需要选择一种适合的屋面涂料进行修复。
常见的屋面涂料有沥青、聚合物、丙烯酸、EPDM等。
涂料修复是一种经济实用的方法，但是需要考虑到修复的效果和持续时间。
寻找其他隐蔽的漏洞除了屋面沥青油毡防水卷材本身的问题以外，其他隐蔽的漏洞也可能导致屋面渗漏。
在修理屋顶时，还应该考虑其他可能存在的漏洞。
例如，砖墙或吊顶之间的漏洞、烟囱和管道周围的漏洞等等。
必须将所有漏洞挖掘出来并进行修复，以确保防水层的完整性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋面沥青油毡防水卷材的渗漏原因与修复
屋顶作为建筑物最上层覆盖的外维护结构，它的主要功能是保护人类生产、生活免受自然的危险。
过去，沥青油毡一直作为主要防水材料用于屋面防水。
然而自然界的风霜雨雪、太阳的辐射，气温的变化和其它外界不利因素等都会影响普通防水卷材的正常使用，尤其以日照、气温、降雨量影响最为突出，当然还有一些内在因素的影响如屋顶本身构造、施工方法不当、后期使用等造成了屋顶普通防水卷材的渗漏或破坏。
外界环境因素的影响1、日照的影响太阳对于柔性防水材料是不利的。
太阳光线的能量使沥青油毡的温度升高并且诱发化学反应，从而加速防水材料的氧化老化，使沥青油毡的韧性减少，脆性增加，对于可发生光化学反应的防水材料体系，情况更加复杂。
在普通防水卷材的应用初期，阳光提供了化学交联反应所必须的能量，材料的强度和弹性有可能改善;但是随着时间的拉长，光照能量最终会导致并加速防水卷材的老化和断裂。
2、温度的影响温度高能够加快沥青材料的氧化与老化过程。
对于一些加入了增加了增塑剂(增塑剂一般为沸点较高、不容易挥发、与沥青油毡有良好相溶性的低分子油状物，可以增加沥青油毡的韧性)的防水材料，温度过高还可以促进增塑剂的迁移，导致材料脆性的增加。
这样，假如环境气温变化较大或温度较低时，材料发生断裂或龟裂的概率将明显增加。
此外，在高温状态下材料的粘流性很大，当材料受到外力所引起的应力作用时，容易产生
塑性蠕变。
低温可以使普通防水卷材材料的脆性增加，在一定时期内，材料在某一低温状态下假如防水材料的柔性不足，随着材料内部应力的慢慢积累可能导致材料的低温龟裂与变形断裂。
3、降雨量(包括降雨和降雪)的影响一般说来，降雨量的大小对防水材料性能直接影响不是很大。
对于存在耐水性问题的普通防水卷材来说，较频繁和长期的屋面积水，也会对此造成局部损坏。
降雪过程伴随着降温和比较长的融化过程，也会增加普通防水材料的脆性。
施工方法不当的影响施工方法不当也是引起屋面沥青油毡防水卷材的渗漏或破坏的原因之一。
例如屋顶基层凹凸不平或基层没有清扫干净，从而有杂土等灰尘混入形成隔离层;找平层强度低，质量差;屋面面积比较大，分仓缝设置不合理等等。
正是由于这些外界环境因素以及施工方法不当等的影响，导致了普通防水卷材还没有到它的使用年限就出现渗漏或破坏，它们通常是以防水卷材“鼓包”、开裂以及卷材防水材料与结合层的剥离。
屋顶本身构造的影响建筑物屋顶本身构造对于普通防水材料的影响比较大，例如屋顶的坡度，如果在屋顶坡度比较大的情况下，屋面降水能够顺利的排出屋面，减少了雨水与沥青油毡防水卷材的接触时间，也减小了防水卷材出现渗漏的机率，从而延长了防水材料的使用寿命。
屋顶使用过程的影响正常使用中，由于检修屋面或者在屋面设置其他设备造成沥青油毡防水卷材被破坏。
在上人屋面检修时，在不注意保护的情况下，沥青油毡很容易被踩坏。
其他设备安装于屋面时为了固定可能会破坏普通防水卷材。
沥青油毡防水卷材渗漏的常见现象与解决办法:1、沥青油毡卷材防水材料与结合层的剥离。
沥青油毡防水卷材与基层剥离，会严重影响防水质量，致使卷材下垂，收头脱落，雨水侵入，出现渗漏。
沥青油毡防水卷材出现这种情况大多数是因为找平层、基层质量没有把好关(比如找平层质量低劣，没有充分干燥、容易起砂;基层表面凹凸不平等);或者说普通防水卷材本身的质量不合格;或者由于热胶结料和自粘型卷材施工温度低，造成防水层和基层粘结不牢而剥离脱开。
通常的处理方法有如下几种:①在较小的屋面范围内，一般可以切开防水层，然后使其干燥，待其干燥后再涂刷粘结剂重新粘贴，最后在切缝处粘贴300mm宽的卷材条。
②在大坡度的屋面上，可采用机械固定的方法进行处理。
通常在普通防水卷材剥离处用带钉子或压条钉牢，然后在钉子上面用密封材料封严(如果采用钢压条时必须对钢压条进行防锈处理)。
③在屋面与墙体、或结构突出屋面的接缝处通常采用搭接处理，通常把防水层切开后，将立面防水卷材翻起，清扫找平层，用满粘法铺贴一层防水卷材并与水平防水卷材压茬粘结，然后将立面防水卷材翻下重新粘贴，卷材的搭接宽度应该大于150mm。
2、防水卷材的“鼓包”。
沥青油毡防水卷材出现鼓包的情况在实际工程中经常出现。
一般在下面两种情况下比较容易出现:一种是室内蒸气透过结构层渗透到普通防水卷材的底面;另
一种是在保温层或找平层中留有一定的水蒸气，这些水汽蒸发或膨胀使普通防水卷材出现鼓包。
鼓包一般从底层卷材开始由小到大，逐渐发展，有的大小鼓包成片串连，大的直径可达200~300mm，局部隆起高达50~80mm。
对于沥青油毡防水卷材出现“鼓包”而渗漏时，一般可根据“鼓包”的大小以及严重程度，采用不同的处理办法。
当“鼓包”的直径较小时(一般是指鼓包的直径小于80mm),通常采用抽气灌粘合剂加以处理。
具体做法:在鼓包的两边钻两个小孔，一孔用针筒将鼓包内的空气抽出，另一孔用针筒注入粘合剂，然后用力碾压，使之与普通防水卷材的基层粘结牢固。
最后在两个针孔处用密封材料封严实。
对于“鼓包”的直径较大时，一般将“鼓包”割除，重新修补。
3、卷材防水层的开裂。
引起卷材开裂的原因主要是:找平层强度低，质量比较差;屋面的面积大，分仓缝设置不合理;砂浆找平层干湿大导致开裂;还有环境温度变化无常导致混泥土开裂或砂浆开裂等等。
对于防水卷材开裂的修补，实际工程中也根据损坏的程度来选择修补方法。
像屋面防水层损害程度、面积较小时，可以采用密封材料补缝的方法，通常做法:首先切除卷材防水层裂缝处两边各50mm宽的找平层，深度方向大于30mm，然后灌热聚氯乙烯胶泥并且高出屋面
3mm。
对于屋面防水卷材损害比较严重的情况，一般需重新设置防水层，在重新设置防水层之前，现在通常要求施工方在施工中设附加增强层，《屋面工程技术规范》也提到屋面防水时必须设置附加增强层(在防水过程中，某些位置由于应力集中，变形频繁，雨水冲刷严重或外力损害，会较早地出现局部损坏，导致整个防水层没到耐用年限
即需翻修，在这种情况下，对容易造成局部损坏的薄弱部位设置增强层，以提高防水层的整体设防能力，延长整个防水层的使用寿命)。
屋面卷材防水增强层的具体做法是:一般采用200~300mm宽、1.2mm 厚的高分子卷材或3mm厚的改性沥青卷材单边点粘在屋面板板端处，或用压敏型粘结剂，最后铺贴大面积防水层。
结语在屋面沥青油毡普通防水卷材防水过程中由于各种因素(包括环境、施工、材料等方面)的影响而容易导致屋面防水卷材的破坏及渗漏。
防水层为沥青油毡普通防水卷材的大量公共建筑和普通民用建筑已经工业建筑还将在一段很长的时间里服务于我们。
因此，我们依然需要掌握修复沥青油毡普通防水卷材的渗漏的方法。
