钢结构施工全过程1494928999
钢结构安装的施工流程详解
钢结构安装的施工流程详解钢结构安装是建筑工程中一个重要的环节，它需要经过一系列的步骤和程序来完成。
本文将详细介绍钢结构安装的施工流程，以帮助读者更好地了解和掌握该过程。
一、前期准备工作在进行钢结构安装施工之前，必须进行充分的前期准备工作。
这包括以下几个方面：1.方案设计：根据建筑设计图纸和相关技术规范，制定详细的施工方案。
2.材料采购：根据设计方案和工程需要，采购所需的钢材和其他安装所需材料。
3.人员准备：组建施工团队，明确各个工种的职责和任务。
4.机械设备准备：根据工程需要，选择和准备好适当的机械设备，如吊车、起重机等。
二、现场施工准备在钢结构安装施工开始之前，需要进行现场的准备工作，包括以下内容：1.现场勘测：对施工现场进行勘测，确保施工地点符合设计要求。
2.场地平整：清理施工区域，并对场地进行平整处理，确保安装基础的稳固。
3.现场安全：设置施工安全警示标志，确保施工现场安全，防止人员和设备的意外事故。
三、起重及安装钢结构安装的关键阶段是起重和安装过程。
这个阶段需要仔细操作，以确保安全和质量。
1.起重准备：检查起重设备的工作状况和安全性，确保吊车或起重机的稳定性。
2.吊装钢梁：根据设计要求，使用吊车或起重机将钢梁吊装到指定位置。
3.连接和校正：将吊装好的钢梁与基础或其他构件进行连接，并进行校正，确保位置和尺寸的准确性。
4.安装支撑结构：根据设计要求，安装支撑结构，确保钢结构的稳固和安全。
四、焊接和防腐处理钢结构安装完成后，需要进行焊接和防腐处理，以提高结构的稳定性和使用寿命。
1.焊接工艺：根据焊接工艺规范，进行钢结构的焊接，确保焊缝的质量和强度。
2.防腐处理：根据设计要求，对钢结构进行防腐处理，如刷涂或喷涂防腐涂料，以防止腐蚀和氧化。
五、验收和完工钢结构安装施工的最后阶段是验收和完工。
这个阶段是确保工程质量和安全性的重要环节。
1.质量验收：进行各项施工质量验收，检查钢结构的安装位置、连接质量和防腐涂层等。
钢结构施工流程
钢结构施工流程钢结构作为一种常见的建筑结构形式，因其强度高、自重轻、施工速度快等优点，在工业厂房、体育场馆、高层建筑等领域得到了广泛应用。
下面就为您详细介绍一下钢结构施工的流程。
一、施工准备1、技术准备施工前，需要熟悉施工图纸，进行图纸会审，编制施工组织设计和专项施工方案，并向施工人员进行技术交底。
2、材料准备根据设计要求，采购合格的钢材、焊材、连接螺栓等材料，并进行检验和复验，确保材料质量符合要求。
3、场地准备平整施工场地，修筑临时道路，设置排水设施，搭建临时办公和生活设施。
4、机械设备准备根据施工需要，配备起重机、电焊机、切割机等施工机械设备，并进行调试和维护。
二、基础施工1、测量放线根据设计图纸，使用全站仪、水准仪等测量仪器，放出基础的轴线和标高控制点。
2、基础开挖按照设计要求和施工规范，进行基础土方开挖，注意控制开挖深度和边坡坡度。
3、基础钢筋绑扎在基础垫层上绑扎基础钢筋，确保钢筋的规格、数量、间距符合设计要求。
4、基础模板安装安装基础模板，保证模板的垂直度和稳定性，防止模板变形和漏浆。
5、基础混凝土浇筑浇筑基础混凝土，采用分层浇筑、振捣密实的方法，确保混凝土的质量。
6、基础养护混凝土浇筑完成后，及时进行养护，保持混凝土表面湿润，养护时间不少于 7 天。
三、钢构件加工制作1、放样和号料根据施工图纸，在钢材上进行放样和号料，确定钢构件的尺寸和形状。
2、切割采用火焰切割、等离子切割等方法，将钢材切割成所需的形状和尺寸，切割面应平整、光滑。
3、矫正和成型对切割后的钢材进行矫正和成型，消除钢材的弯曲、扭曲等变形，确保钢构件的几何尺寸准确。
4、制孔采用钻孔、冲孔等方法，在钢构件上制孔，孔的位置、尺寸和精度应符合设计要求。
5、焊接根据设计要求和焊接工艺评定，对钢构件进行焊接，焊接质量应符合国家现行标准的规定。
6、表面处理对钢构件的表面进行除锈、防腐处理，提高钢构件的耐腐蚀性能。
四、钢构件运输和堆放1、运输选择合适的运输车辆和运输路线，对钢构件进行固定和保护，防止在运输过程中发生变形和损坏。
钢结构施工流程
钢结构施工流程钢结构被广泛应用于建筑工程、桥梁工程和工业设施等领域，其施工流程需要经过一系列的步骤和程序。
下面将详细介绍钢结构施工的流程以及其中的关键步骤。
1.方案设计在进行钢结构施工之前，需要进行合理的方案设计。
这一步骤包括确定结构的负载要求，进行结构计算和分析，选择合适的钢材及连接方式等。
方案设计的目标是确保结构的安全性、稳定性和经济性。
2.材料采购一旦方案设计确定后，便需要采购所需的钢材和其他相关材料。
钢材的选择应满足设计要求，并考虑到供应商的信誉和性价比。
在采购过程中，需要对材料进行检验和验收，确保其质量符合要求。
3.加工制造钢结构施工的下一步是对材料进行加工制造。
这一过程包括钢材的切割、焊接、抛光等环节，以及对连接件的加工和组装。
加工制造需要依据设计要求进行，并做好质量控制，以保证制造出的钢结构符合安全和质量标准。
4.运输与吊装制造好的钢结构需要进行运输和吊装。
根据工地的具体情况，选择合适的运输方式，如公路运输或水路运输。
吊装过程需要依靠专业的吊装设备和技术，并确保钢结构平稳安全地就位，避免发生事故。
5.安装与调整安装和调整是钢结构施工中的核心环节。
钢结构按照设计要求进行组装，并进行精确的调整，以确保结构的准确度和稳定性。
在安装过程中，需要使用专业的工具和设备，并依靠技术人员进行指导和监督。
6.防腐处理钢结构施工完毕后，需要进行防腐处理，以延长使用寿命并提高结构的耐久性。
常用的防腐方法包括喷涂防腐漆、热浸镀锌等。
防腐处理的选择应根据钢材的使用环境和要求来确定。
7.验收和维护最后一步是进行验收和维护。
验收过程中，专业人员会对钢结构进行检查和测试，以确保其符合设计要求和相关标准。
验收合格后，还需要进行定期维护和检修，以确保钢结构的完整性和安全性。
总结：钢结构施工流程包括方案设计、材料采购、加工制造、运输与吊装、安装与调整、防腐处理以及验收和维护等步骤。
每个步骤都需要严格按照设计要求和相关标准进行操作，以确保钢结构的安全性和质量。

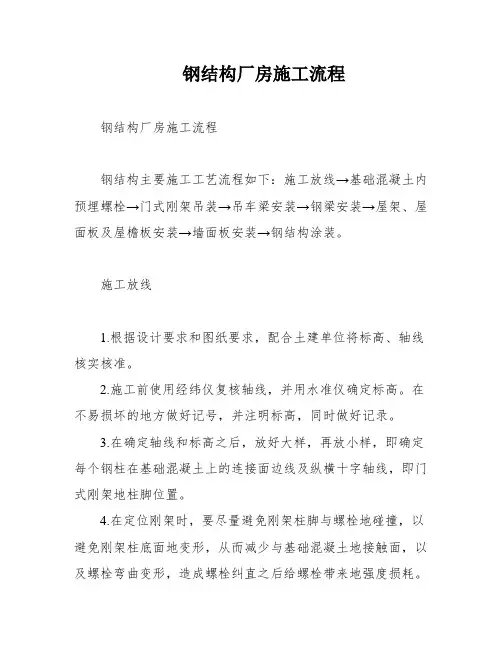

钢结构厂房施工流程
钢结构厂房施工流程钢结构厂房施工流程钢结构主要施工工艺流程如下：施工放线→基础混凝土内预埋螺栓→门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋面板及屋檐板安装→墙面板安装→钢结构涂装。
施工放线1.根据设计要求和图纸要求，配合土建单位将标高、轴线核实核准。
2.施工前使用经纬仪复核轴线，并用水准仪确定标高。
在不易损坏的地方做好记号，并注明标高，同时做好记录。
3.在确定轴线和标高之后，放好大样，再放小样，即确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线，即门式刚架地柱脚位置。
4.在定位刚架时，要尽量避免刚架柱脚与螺栓地碰撞，以避免刚架柱底面地变形，从而减少与基础混凝土地接触面，以及螺栓弯曲变形，造成螺栓纠直之后给螺栓带来地强度损耗。
基础混凝土内预埋螺栓1.在基础混凝土浇捣之前，再仔细核对螺栓的大小、长度、标高及位置，并固定好预埋螺栓。
2.在基础混凝土浇捣之前，用黄油及塑料薄膜包住预埋螺栓地丝口部分，以避免混凝土浇捣时对螺栓丝口地污染。
3.在浇捣混凝土时，派有经验地专人值班，做好混凝土浇捣时对预埋螺栓定位地影响，以避免预埋螺栓地位移及标高地改变。
4.基础混凝土浇捣之后，及时清理预埋螺栓杆及丝口上地残留混凝土。
钢结构加工制作工艺过程：1.下料图单此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。
质量检测标准：应符合设计要求及国家现行标准的规定。
检验方法：检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。
2.放样、号料放样划线时，应清楚标明装配标记、螺孔标注、加强板位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。
注意预留制作、安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。
划线前，材料的弯曲和变形应予以矫正。
放样和样板的允许偏差见下表：项目允许偏差平行线距离和分段尺寸 0.5mm对角线差 1.0mm宽度、长度 0.5mm孔距 0.5mm加工样板角度20’号料的允许偏差见下表：项目允许偏差外形尺寸 1.0孔距 0.5质量检验方法：用钢尺检测。
钢结构施工全过程精品PPT课件
第七章 钢结构工程
7.3紧固件连接工程
二、高强螺栓连接 高强度螺栓连接已经发展成为与焊接并举的钢结构
主要连接形式之一，它具有受力性能好、耐疲劳、抗 震性能好、连接刚度高，施工简便等优点，被广泛地 应用在建筑钢结构和桥梁钢结构的工地连接中。
高强度螺栓连接按其受力状况，可分为摩擦型连接、 摩擦-承压型连接、承压型连接和张拉型连接等几种 类型，其中摩擦型连接是目前广泛采用的基本连接形 式。
第七章 钢结构工程
7.3紧固件连接工程
（1）高强度六角头螺栓 钢结构用高强度大六角头螺栓，分为8.8和10.9两
种等级，一个连接副为一个螺栓、一个螺母和两个垫 圈。高强度螺栓连接副应同批制造，保证扭矩系数稳 定，同批连接副扭矩系数平均值为0.110-0.150，其 扭矩系数标准偏差应不大于0.010。 （2）扭剪型高强度螺栓
加工计划
成控部招投标工作
确定施工队进场
常用名词
一、主钢架（柱、梁、吊车梁）
编制依据：详图。
二、次钢架结构：C檩、拉条、撑杆、隅撑、水平支撑、柱 间支撑、地脚螺栓（含以上各类的螺母、垫圈）
三、辅材：
1、加工辅材：焊剂、焊丝、焊条、三气（氧气、CO2气、 金火焰）、油漆、稀料、钢砂等。
2、安装辅材：油漆、稀料、焊条、高强螺栓等。
加工工艺
小件拼装
重点工序
基本要求：
1、熟悉构件详图及有关技术要求。 2、制作胎模，定型后经技术部门复查合格后方 可进行组装。
3、组装出首批构件后，进行预拼装，合格后进 行批量组装。
生产调度
钢结构加工总计划
基本要求： 对钢构件进行分类，确定构件明细 表（构件编号、件数、单件重）， 根据总重量及加工难易程度，排出 总工期和加工车间。

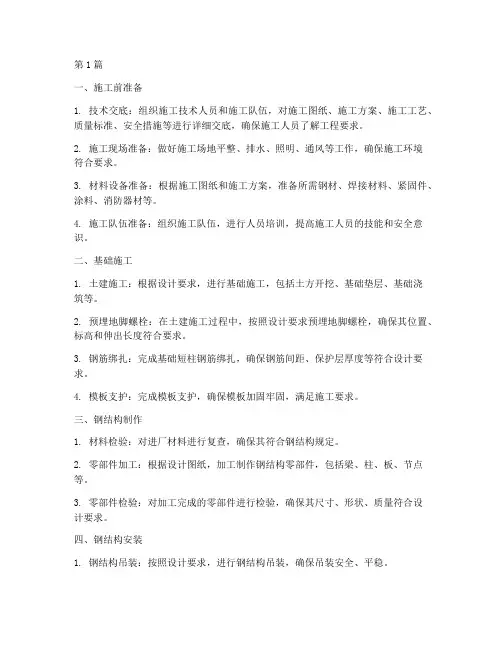

钢结构工程施工程步骤(3篇)
第1篇一、施工前准备1. 技术交底：组织施工技术人员和施工队伍，对施工图纸、施工方案、施工工艺、质量标准、安全措施等进行详细交底，确保施工人员了解工程要求。
2. 施工现场准备：做好施工场地平整、排水、照明、通风等工作，确保施工环境符合要求。
3. 材料设备准备：根据施工图纸和施工方案，准备所需钢材、焊接材料、紧固件、涂料、消防器材等。
4. 施工队伍准备：组织施工队伍，进行人员培训，提高施工人员的技能和安全意识。
二、基础施工1. 土建施工：根据设计要求，进行基础施工，包括土方开挖、基础垫层、基础浇筑等。
2. 预埋地脚螺栓：在土建施工过程中，按照设计要求预埋地脚螺栓，确保其位置、标高和伸出长度符合要求。
3. 钢筋绑扎：完成基础短柱钢筋绑扎，确保钢筋间距、保护层厚度等符合设计要求。
4. 模板支护：完成模板支护，确保模板加固牢固，满足施工要求。
三、钢结构制作1. 材料检验：对进厂材料进行复查，确保其符合钢结构规定。
2. 零部件加工：根据设计图纸，加工制作钢结构零部件，包括梁、柱、板、节点等。
3. 零部件检验：对加工完成的零部件进行检验，确保其尺寸、形状、质量符合设计要求。
四、钢结构安装1. 钢结构吊装：按照设计要求，进行钢结构吊装，确保吊装安全、平稳。
2. 钢结构焊接：对安装好的钢结构进行焊接，确保焊接质量符合设计要求。
3. 钢结构校正：对焊接完成的钢结构进行校正，确保其位置、标高、垂直度等符合设计要求。
4. 钢结构紧固：对焊接完成的钢结构进行紧固，确保连接牢固。
五、防腐涂装1. 钢结构表面处理：对焊接完成的钢结构表面进行处理，包括除锈、清洁等。
2. 防腐涂料涂装：按照设计要求，对钢结构表面进行防腐涂料涂装，确保涂料均匀、厚度符合要求。
六、验收与交付1. 施工质量验收：对施工完成的钢结构工程进行质量验收，确保其符合设计要求。
2. 隐蔽工程验收：对预埋地脚螺栓、焊接等隐蔽工程进行验收，确保其质量合格。
3. 施工资料整理：整理施工资料，包括施工图纸、施工记录、验收报告等。
钢结构施工全过程ppt课件
PART 04
钢结构现场安装施工
REPORTING
基础验收及处理
基础验收
检查基础的尺寸、标高、轴线等是否符合设 计要求，以及基础的混凝土强度是否达到设 计要求。
基础处理
对于不合格的基础，需要进行相应的处理，如打磨 、修补等，以确保基础的平整度和强度。
预埋件安装
按照设计要求，在基础上安装预埋件，如地 脚螺栓、支撑钢板等，以便后续钢结构的安 装。
构件检查
检查梁、板等构件的尺寸、形状、表面质量等是否符合设 计要求。
构件吊装
使用吊车将梁、板等构件吊起，调整其位置和角度，然后 将其缓慢降落到预定位置。
构件连接
使用高强螺栓、焊接等方式将梁、板等构件与钢柱连接在 一起，形成完整的钢结构框架。同时，需要使用测量仪器 检查连接精度和稳定性。
PART 05
根据钢结构的耐火极限要求，选择相应的防火涂料，如超薄型防火涂料、薄型防火涂料、厚型防火涂料等。
涂装要求
在涂装防火涂料前，需对钢结构表面进行除锈、除油处理，确保表面干净、干燥。涂装时应按照涂料厂家提供的 施工工艺进行，确保涂层厚度均匀、满足设计要求。
防腐防火验收标准
防腐验收标准
涂层应完整、无气泡、无裂纹、无脱落现象；涂层厚度应符合设计要求；附着力良好，用划格法测试 时，涂层不脱落。
钢柱安装就位
钢柱检查
检查钢柱的尺寸、弯曲度、扭曲度等是否符合设计要求， 以及钢柱的表面是否有锈蚀、损伤等问题。
01
钢柱吊装
使用吊车将钢柱吊起，调整钢柱的垂直 度和位置，然后将其缓慢降落到基础上基础紧密连接 ，并使用测量仪器检查钢柱的垂直度 和位置精度。
梁、板等构件安装连接
VS
验收内容
钢结构施工流程
钢结构施工流程钢结构施工流程——钢筋混凝土、木结构等传统建筑材料已经不再适应现代高楼大厦、桥梁等需求，而钢结构因其高强度、轻质量、施工进度快、低工耗等优势逐渐成为了施工业界热门。
然而，钢结构施工流程也因其特点而有着相应的困难和要求。
下面，我们来简单了解一下钢结构施工流程吧。
一、前期准备1.材料采购：钢结构的质量和性能取决于材料，因此进行材料采购需要认真选择性能好、稳定的供应商。
同时材料管理要做到质量规范。
2.绘图设计：工程师和施工方需拿到依据的结构设计图纸和效果图，进行具体的设计分析，制定实际操作标准和要求。
3.施工场地准备：钢结构施工要求比较高，如尺寸精确、地基平整等，施工前对工地进行严格的准备，确保各项基础设施符合实际要求，为后续施工奠定基础。
二、钢结构加工钢结构的种类很多，由于钢铁的加工难度比较大，形状不规则，因此需要经过各种钢结构加工的方法，将其加工为符合设计要求的形状。
1.焊接：焊接是钢结构连接的重要方式，一般采用电弧焊、TIG焊、气保焊等方法，焊接的工艺和质量直接关系到钢结构的连接强度和使用寿命。
2.切割和冲孔：切割可以通过氧气切割和火焰切割等方式，而冲孔一般采用冲床等机器，切割和冲孔的重要性在于确保构件之间的连接。
3.喷漆：钢结构的喷漆一方面能够保护钢结构不受腐蚀和氧化，另一方面也能保护钢结构的外观漂亮，时尚。
三、现场安装验收现场安装可以说是整个钢结构施工的重头戏，因此具有相应的要求。
1.设备调试：施工现场的各种设备都需要经过调试才能投入使用，包括大型吊装和升降设备等。
2.钢结构的运输与吊装：钢结构构件到达施工现场后，需要通过吊车等大型机械进行钢结构的安装，然后连接成整体构架。
3.验收：钢结构经过连接后需要验收，对点位进行标识，检查是否符合设计要求，若未达到规定标准的，则需重新安装，直到满足要求。
四、后期工程完善施工完成后，还需要针对搭建的钢结构进行其他相关的事宜，以保证施工的完成度和安全性。
