吊钩桥式起重机技术协议
吊钩桥式起重机技术协议.
吊钩桥式起重机技术协议.XXXXXXX有限公司吊钩桥式起重机技术协议甲方：XXXXXXX有限公司乙方：2012年10月XXXXXXX有限公司（以下简称甲方）与（以下简称乙方）就XXXXXXX有限公司吊钩桥式起重机，经双方代表讨论协商达成以下技术协议：1执行标准及规范：GB3811-2008 起重机设计规范GB/T14405-2011 通用桥式起重机GB6067-85 起重机械安全规程GB5905-86 起重机试验规范和程序GB7592-87 通用桥式起重机界限尺寸ZBJ80007 起重机用铸造卷筒GB700-88 碳素结构钢GB9439-88 灰铸铁件GB699-88 优质碳素结构钢技术条件GB1300-77 焊接用钢丝GB5293-85 碳素钢埋弧焊用焊剂GB985-88 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB986-88 埋弧焊焊缝坡口的基本形式和尺寸JB4315-86 起重机电控设备JB2299-78 矿山工程起重运输机械产品涂漆颜色和安全标志2起重机的主要技术参数：一.QD100/20t吊钩起重机A5 1台K-L跨1.起吊重量：主钩100t 副钩20t2.起升高度：主钩14m 副钩16m3.跨度：L=34m4.速度：主钩3.9m/min 副钩7.2m/min 小车33.86m/min 大车65m/min5.操作方式：司机室操作6.限位装置型式：双限位缓冲装置型式：弹簧缓冲器7.起重机最大轮压（额定荷载）：424KN8.大轨道型号：待定9.起重机高度：3669mm10.缓冲器中心高：950mm11.起升电动机：主YZR315M-10（85KW）副YZR225M-8（26KW）12.大车运行电动机：YZR225M-8（2x26kW）13.小车运行电动机：YZR180L-8（13KW）14.摩电道布置位置：摩电道与司机室对侧，靠近厂房L列柱15.开门方向：左端16.电源：380V，50H二.QD80/20t吊钩起重机A5 2台J-K跨M-N跨17.起吊重量：主钩80t 副钩20t18.起升高度：主钩14m 副钩16m （M-N跨：主钩12m 副钩14m）19.跨度：L=28.5m20.速度：主钩6.1m/min 副钩7.2m/min 小车38.4m/min 大车65m/min21.操作方式：司机室操作22.限位装置型式：双限位缓冲装置型式：弹簧缓冲器23.起重机最大轮压（额定荷载）：330KN24.大轨道型号：待定25.起重机高度：3264mm26.缓冲器中心高：950mm27.起升电动机：主YZR315M-10（85KW）副YZR225M-8（26KW）28.大车运行电动机：YZR200L-8（2x18.5kW）29.小车运行电动机：YZR180L-8（13KW）30.摩电道布置位置：摩电道与司机室对侧，靠近厂房K、M列柱31.开门方向：左端32.电源：380V，50H三.QD50/10t吊钩起重机A5 1台K-L跨33.起吊重量：主钩50t 副钩10t34.起升高度：主钩14m 副钩16m35.跨度：L=34m36.速度：主钩5.9m/min 副钩10.4m/min 小车38.5m/min 大车75m/min37.操作方式：司机室操作38.限位装置型式：双限位缓冲装置型式：聚氨酯缓冲器39.起重机最大轮压（额定荷载）：467KN40.大轨道型号：待定41.起重机高度：2732mm42.缓冲器中心高：1090mm43.起升电动机：主YZR280M-10（55KW）副YZR200L-6（26KW）44.大车运行电动机：YZR180L-8（2x13kW）45.小车运行电动机：YZR160M2-6（8.5KW）46.摩电道布置位置：摩电道与司机室对侧，靠近厂房L列柱47.开门方向：左端48.电源：380V，50H四.QD50/10t吊钩起重机A5 2台H-J跨L-M跨49.起吊重量：主钩50t 副钩10t50.起升高度：主钩14m 副钩16m（L-M跨：主钩12m 副钩14m）51.跨度：L=28.5m52.速度：主钩5.9m/min 副钩10.4m/min 小车38.5m/min 大车75m/min53.操作方式：司机室操作54.限位装置型式：双限位缓冲装置型式：聚氨酯缓冲器55.起重机最大轮压（额定荷载）：434KN56.大轨道型号：待定57.起重机高度：2732mm58.缓冲器中心高：1090mm59.起升电动机：主YZR280M-10（55KW）副YZR200L-6（26KW）60.大车运行电动机：YZR180L-8（2x13kW）61.小车运行电动机：YZR160M2-6（8.5KW）62.摩电道布置位置：摩电道与司机室对侧，靠近厂房H、L列柱63.开门方向：左端64.电源：380V，50H五.QD32/5t吊钩起重机A5 1台K-L跨65.起吊重量：主钩32t 副钩5t66.起升高度：主钩14m 副钩16m67.跨度：L=34m68.速度：主钩7.5m/min 副钩15.5m/min 小车42.4m/min 大车75m/min69.操作方式：司机室操作70.限位装置型式：双限位缓冲装置型式：聚氨酯缓冲器71.起重机最大轮压（额定荷载）：339KN72.大轨道型号：待定73.起重机高度：2475mm74.缓冲器中心高：1070mm75.起升电动机：主YZR280S-10（42KW）副YZR180L-6（17KW）76.大车运行电动机：YZR160L-6（2x13kW）77.小车运行电动机：YZR160M1-6（6.3KW）78.摩电道布置位置：摩电道与司机室对侧，靠近厂房L列柱79.开门方向：左端80.电源：380V，50H六.QD32/5t吊钩起重机A5 3台H-J跨J-K跨M-N跨81.起吊重量：主钩32t 副钩5t82.起升高度：主钩14m 副钩16m （M-N跨：主钩12m 副钩14m）83.跨度：L=28.5m84.速度：主钩7.5m/min 副钩15.5m/min 小车42.4m/min 大车75m/min85.操作方式：司机室操作86.限位装置型式：双限位缓冲装置型式：聚氨酯缓冲器87.起重机最大轮压（额定荷载）：317KN88.大轨道型号：待定89.起重机高度：2475mm90.缓冲器中心高：1070mm91.起升电动机：主YZR280S-10（42KW）副YZR180L-6（17KW）92.大车运行电动机：YZR160L-6（2x13kW）93.小车运行电动机：YZR160M1-6（6.3KW）94.摩电道布置位置：摩电道与司机室对侧，靠近厂房H、K、M 列柱95.开门方向：左端96.电源：380V，50H七.QD20/5t吊钩起重机A5 2台H-J跨J-K跨97.起吊重量：主钩20t 副钩5t98.起升高度：主钩14m 副钩16m99.跨度：L=28.5m100.速度：主钩7.2m/min 副钩15.5m/min 小车44.2m/min 大车87.6m/min 101.操作方式：司机室操作102.限位装置型式：双限位缓冲装置型式：聚氨酯缓冲器103.起重机最大轮压（额定荷载）：222KN104.大轨道型号：待定105.起重机高度：2187mm106.缓冲器中心高：940mm107.起升电动机：主YZR225M-8（26KW）副YZR180L-6（17KW）108.大车运行电动机：YZR160M2-6（2x8.5kW）109.小车运行电动机：YZR132M2-6（4KW）110.摩电道布置位置：摩电道与司机室对侧，靠近厂房H、K列柱111.开门方向：左端112.电源：380V，50H八．BX壁式旋臂起重机113.起吊重量：0.5t114.旋臂：4m115.有效起升高度：待定三.主要材料配套配件厂家四、工艺和主要部件该机主要由5大部分构成:1、桥架:由主梁、端梁、栏杆、梯子、平台、大车导电维修平台等组成。
20t吊钩桥式起重机订货技术协议
20T吊钩桥式起重机技术协议买方：卖方：二0一三年十月十四日就买方项目用20T起重机的设计、制造、安装、调试、报检、取证、售后服务等相关事宜，经双方友好协商，达成如下技术协议：一、起重机数量及主要技术参数：本次供货起重机共1台，其主要技术参数要求见下表：表1 起重机主要技术参数二、主要技术要求1、金属结构件1）制造起重机用的材料应符合国家和部颁标准，并具有质保书，在行车提交验收时，应提供钢板和型钢等材料的化学成分和机械性能的材质复印件报告，主要受力结构用采Q235B，小车面除开口处及主要受力结构件外全部铺设花纹钢板。
2）主梁为箱型梁，应按规范要求具有上拱度，最大上拱度控制在跨中3‰范围内，同时须能满足强度、刚度、稳定性等主要技术性能。
同时应充分考虑它的可运输性。
3）钢板根据长度需进行拼装，主梁盖板和腹板对接焊缝要进行超声波或X光探伤，达到JB1152中I级或GB3323中II级焊缝要求。
4）主要受力结构的焊缝要求全部为连续焊缝，主梁、盖板、腹板的对接焊缝采用埋弧自动焊，端梁的四条主要焊缝采用CO2气体保护自动焊接，一般焊缝采用手工CO2气体保护焊接。
下料采用自动切割。
5）主梁静载实验时，下饶度严格控制在标准范围内，其它机械性能按现行国家及行业行车械标准验收。
6）走台用来放置大车运行机构、电气设备及作检修用，边缘部分设有防护用栏杆，栏杆高度不小于1050mm。
2、运行机构1）各机构材料应符合国家和部颁标准，走轮的表面硬度、主要轴类的精度，吊钩的拉力都要符合国家标准。
2）对起重机的各种配套件，实行择优选择，同时满足买方对有关部件的指定配套要求，配套件的入厂入库都要履行复检程序，有问题的配套件决不能装到主机上。
3）各机构的布置形式应结构紧凑，便于装配和维修。
4）各机构须保证起制动平稳，运行安全可靠，起升机构全部采用双制动。
5）起升机构的制动器的制动安全系数不低于1.25，制动轮的材料选用55#铸钢，制动轮的表面进行热处理，硬度达到HRC45-55，表面不允许有任何缺陷，制动轮安装好后，其径向跳动符合国家标准。
起重机技术协议范本7篇
起重机技术协议范本7篇篇1甲方（需方）：_________乙方（供方）：_________一、技术协议内容1. 甲方所需起重机的具体型号、规格及数量：_________2. 乙方提供的起重机技术规格和性能参数：_________3. 甲方所需起重机的使用环境和工况：_________4. 乙方提供的起重机应满足的标准和要求：_________二、技术协议的实施与验收1. 乙方应根据技术协议的要求，制定详细的设计方案和实施计划，并报甲方确认。
2. 乙方应按照实施计划进行生产，确保产品质量和性能符合技术协议的要求。
3. 甲方应协助乙方进行生产过程中的技术指导和支持，确保生产顺利进行。
4. 起重机生产完成后，乙方应组织专业人员进行验收，确保产品质量和性能符合技术协议的要求。
5. 甲方有权对起重机进行验收，并提出改进意见和要求。
三、技术协议的变更与修改1. 甲方如需对技术协议进行变更或修改，应提前与乙方协商，并书面确认变更或修改的内容。
2. 乙方如需对技术协议进行变更或修改，应提前与甲方协商，并书面确认变更或修改的内容。
3. 变更或修改后的技术协议应报双方确认后生效。
四、技术协议的终止与解除1. 本技术协议自双方签字盖章之日起生效。
2. 若一方违反技术协议的规定，另一方有权终止或解除本技术协议。
3. 若双方协商后同意终止或解除本技术协议，应书面确认终止或解除的原因和生效时间。
五、其他约定事项1. 乙方应保证起重机的售后服务的及时性和有效性，确保甲方在使用过程中无后顾之忧。
2. 甲方应按时向乙方支付货款，确保生产顺利进行。
3. 本技术协议一式两份，甲乙双方各执一份。
未尽事宜，双方可另行协商补充。
甲方（需方）：_________（签字盖章）日期：_________年_________月_________日乙方（供方）：_________（签字盖章）日期：_________年_________月_________日篇2甲方：XXX公司（需方）乙方：XXX公司（供方）甲乙双方经过友好协商，就甲方所需起重机的技术性能、规格型号、数量及价格等达成一致协议，特签订本协议，以便双方共同遵守。

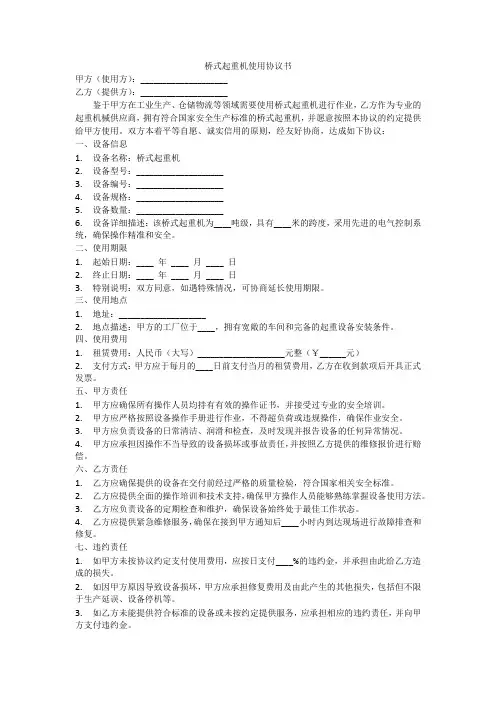

桥式起重机使用协议书
桥式起重机使用协议书甲方（使用方）：____________________乙方（提供方）：____________________鉴于甲方在工业生产、仓储物流等领域需要使用桥式起重机进行作业，乙方作为专业的起重机械供应商，拥有符合国家安全生产标准的桥式起重机，并愿意按照本协议的约定提供给甲方使用。
双方本着平等自愿、诚实信用的原则，经友好协商，达成如下协议：一、设备信息1.设备名称：桥式起重机2.设备型号：____________________3.设备编号：____________________4.设备规格：____________________5.设备数量：____________________6.设备详细描述：该桥式起重机为____吨级，具有____米的跨度，采用先进的电气控制系统，确保操作精准和安全。
二、使用期限1.起始日期：____ 年____ 月____ 日2.终止日期：____ 年____ 月____ 日3.特别说明：双方同意，如遇特殊情况，可协商延长使用期限。
三、使用地点1.地址：____________________2.地点描述：甲方的工厂位于____，拥有宽敞的车间和完备的起重设备安装条件。
四、使用费用1.租赁费用：人民币（大写）____________________元整（￥______元）2.支付方式：甲方应于每月的____日前支付当月的租赁费用，乙方在收到款项后开具正式发票。
五、甲方责任1.甲方应确保所有操作人员均持有有效的操作证书，并接受过专业的安全培训。
2.甲方应严格按照设备操作手册进行作业，不得超负荷或违规操作，确保作业安全。
3.甲方应负责设备的日常清洁、润滑和检查，及时发现并报告设备的任何异常情况。
4.甲方应承担因操作不当导致的设备损坏或事故责任，并按照乙方提供的维修报价进行赔偿。
六、乙方责任1.乙方应确保提供的设备在交付前经过严格的质量检验，符合国家相关安全标准。
起重机技术协议书通用版
起重机技术协议书甲方（采购方）：公司名称：______________________地址：_________________________法定代表人：____________________联系电话：______________________乙方（供应方）：公司名称：______________________地址：_________________________法定代表人：____________________联系电话：______________________鉴于甲方需要采购乙方提供的[具体型号]起重机用于[使用场所或项目名称]，双方根据《中华人民共和国合同法》及相关行业标准，经友好协商，就起重机的技术要求、供货、安装、调试、验收、售后服务等事宜达成如下协议：第一条产品概述1.1 起重机类型：[例如：桥式起重机、门式起重机、塔式起重机等]1.2 主要技术参数：[包括起重量、跨度、提升高度、工作级别、速度等]1.3 配置要求：[电机、减速器、钢丝绳、控制系统等关键部件的品牌、型号]第二条质量保证与技术标准2.1 乙方提供的起重机必须符合国家相关标准及行业规范，包括但不限于[具体标准名称]。
2.2 乙方应提供所有必要的质量证明文件，包括但不限于合格证、检测报告等。
第三条交货与安装3.1 交货地点：[具体地点]3.2 交货时间：[具体时间]3.3 安装调试：乙方负责起重机的现场安装与调试，并确保设备达到使用要求。
第四条验收4.1 验收标准：依据本协议规定的技术规格、国家标准及双方确认的技术图纸进行验收。
4.2 验收程序：包括预验收、终验收等阶段，具体流程详述。
第五条售后服务5.1 保修期：自验收合格之日起[具体期限]年。
5.2 服务内容：包括故障维修、技术咨询、配件供应等。
5.3 应急响应时间：乙方承诺在接到故障通知后[具体时间]小时内响应。
第六条违约责任双方应严格履行合同义务，违约方需承担相应责任，包括但不限于赔偿损失、支付违约金等。
桥式起重机协议书(2024版)
20XX 专业合同封面COUNTRACT COVER甲方：XXX乙方：XXX桥式起重机协议书(2024版)本合同目录一览1. 定义与术语解释1.1 桥式起重机1.2 协议书1.3 双方1.4 甲方1.5 乙方1.6 设备1.7 交付日期1.8 质量保证期1.9 售后服务1.10 违约金1.11 争议解决2. 设备描述2.1 型号与规格2.2 数量2.3 技术参数2.4 设备组成3. 价格与支付条款3.1 价格3.2 支付方式3.3 支付时间表4. 交付与安装4.1 交付地点4.2 交付时间4.3 安装服务4.4 验收标准5. 质量保证5.1 质量标准5.2 保证期限5.3 质量争议解决6. 售后服务与维护6.1 售后服务内容6.2 维护服务6.3 服务响应时间7. 培训与技术支持7.1 培训内容7.2 培训时间与地点7.3 技术支持8. 违约责任8.1 违约情形8.2 违约责任判定8.3 违约金计算方式9. 争议解决9.1 协商解决9.2 调解解决9.3 仲裁解决9.4 法律适用10. 合同的生效、变更与终止10.1 合同生效条件10.2 合同变更10.3 合同终止11. 保密条款11.1 保密内容11.2 保密期限11.3 违约保密条款12. 不可抗力12.1 不可抗力事件12.2 不可抗力后果12.3 不可抗力通知13. 一般条款13.1 合同的解释权13.2 合同的完整性与独立性13.3 合同的附件14. 其他条款14.1 双方约定的其他事项14.2 附加条款14.3 更新版本说明第一部分：合同如下：第一条定义与术语解释1.1 桥式起重机本合同所指的桥式起重机是指乙方根据甲方要求设计、制造并提供的，用于甲方工厂内物料搬运、装卸作业的起重设备，具体型号、规格和数量详见本合同第二部分。
1.2 协议书本协议书是指由甲方和乙方签订的，关于桥式起重机设备供应、安装、调试、培训、售后服务等方面的完整合同文件，包括本合同及所有附件。
起重机技术协议(范本)8篇
起重机技术协议(范本)8篇篇1甲方（需方）：_________乙方（供方）：_________一、引言本协议旨在明确甲乙双方在起重机技术合作方面的权利和义务，确保双方的合作顺利进行。
通过本协议，双方同意在平等、互利、诚信的基础上，共同推动起重机技术的发展和应用。
二、技术合作内容1. 技术咨询与培训：乙方应提供必要的技术咨询和培训服务，帮助甲方提高起重机操作人员的技能水平。
培训内容应包括但不限于操作规程、安全使用、维护保养等方面。
2. 技术支持与服务：乙方应提供持续的技术支持和服务，确保甲方在使用起重机过程中遇到的问题能够得到及时解决。
技术支持包括电话支持、远程协助和现场服务等形式。
3. 技术创新与改进：双方应共同推动起重机的技术创新和改进，提升起重机的性能和安全性。
甲方应积极反馈使用中的问题和需求，乙方应根据反馈进行技术优化。
三、技术协议的实施与保障1. 甲方应确保使用起重机的人员具备相应的资质和技能，遵守操作规程，确保安全使用。
甲方应提供必要的技术支持和维护人员，协助乙方进行技术合作。
2. 乙方应确保提供的技术服务的质量和效率，及时响应甲方的需求。
乙方应提供必要的技术资料和文件，方便甲方进行技术学习和操作。
3. 双方应建立定期沟通机制，及时交流技术合作中的问题和进展。
双方应共同制定工作计划和实施方案，确保技术合作的有序进行。
四、技术成果的验收与评价1. 甲方应对乙方的技术服务进行验收和评价。
验收标准应包括技术咨询和培训的效果、技术支持的及时性和有效性、技术创新和改进的成果等方面。
评价标准应明确、具体、可量化。
2. 乙方应对甲方的反馈进行认真评估和改进，提升技术服务水平。
乙方应积极参与甲方的验收和评价工作，及时改进不足之处。
五、违约责任与争议解决1. 甲方和乙方应严格遵守本协议的约定，履行各自的义务。
如一方违约，应承担相应的违约责任，并赔偿因此给对方造成的实际损失。
2. 在本协议执行过程中，如双方发生争议，应首先通过友好协商解决。
桥式起重机技术协议
桥式起重机技术协议甲方：乙方：xxx年月日一、总则本技术规范书适用于xxx的双梁吊钩桥式起重机1 设备规范设备名称：1）80/20t吊钩桥式起重机。
型式（或型号）:1）QD80/20t—22.5m A6。
用途：吊运管模。
本期工程安装一台80t吊钩桥式起重机。
2 主要技术参数1）起重量：80/20 t跨度： 22.5m行车轨面标高：3.308m；起升高度：15/17m工作级别：A6主起升速度：5.6m/min; 副起升速度：7.2 m/min 小车运行速度：33m/min 大车运行速度：76m/min大车运行轨道型号：100kg/m（荐用）大车轨面至缓冲器中心高度：950mm；大车轨道中心至大车端头距离：300mm；最大轮压：317KN司机室进入方式：左侧面进入(司机室要宽敞明亮，视野好)环境温度：-10~60℃；电源：~380V，50Hz；整体面漆颜色：深绿色。
二、主要技术指标1) 大小车缓冲器采用聚胺酯缓冲器；(小车采用液压缓冲器，选用山西临汾)2) 传动机构的外露部件必须加活动保护罩；3) 吊钩采用全封闭型，防止脱绳；(所有滑轮全部采用轧制)4) 总电源进线采用隔离开关（电源进线四线制）；5) 起重机的操作采用联动台操作；（大连神通或天水产品）6) 集电器检修吊笼要容两人同时作业空间；（小车运行在端梁一端加装检修平台）7) 主副钩采用机械双限位，主副钩配置超载限制器（型号：QCX-H2B，厂家河南恒达机电设备或埠赛英电子科技发展有限公司）；8) 全车要用软电缆布线，小车供电装置采用工字钢轨道式电缆供电，小车拖缆采用扁平软电缆，拖缆双侧设接线端子箱（线缆车内平台布置）；9) 电阻采用不锈钢电阻，电阻箱间连线用铜线；生产厂家选用山东庆云或新乡新科产品；（电阻箱加装安全防护网。
）10) 所有控制柜及电阻箱要固定在槽钢上，用角钢支撑，以防震动，并留有足够的检修通道；11) 吊车上应有专用照明变压器，容量10kVA（材质铜线），其电压等级分别为380V/220V/24V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXXXXX有限公司吊钩桥式起重机技术协议甲方：XXXXXXX有限公司乙方：2012年10月XXXXXXX有限公司（以下简称甲方）与（以下简称乙方）就XXXXXXX有限公司吊钩桥式起重机，经双方代表讨论协商达成以下技术协议：1执行标准及规范：GB3811-2008 起重机设计规范GB/T14405-2011 通用桥式起重机GB6067-85 起重机械安全规程GB5905-86 起重机试验规范和程序GB7592-87 通用桥式起重机界限尺寸ZBJ80007 起重机用铸造卷筒GB700-88 碳素结构钢GB9439-88 灰铸铁件GB699-88 优质碳素结构钢技术条件GB1300-77 焊接用钢丝GB5293-85 碳素钢埋弧焊用焊剂GB985-88 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB986-88 埋弧焊焊缝坡口的基本形式和尺寸JB4315-86 起重机电控设备JB2299-78 矿山工程起重运输机械产品涂漆颜色和安全标志2起重机的主要技术参数：一.QD100/20t吊钩起重机A5 1台K-L跨1.起吊重量：主钩100t 副钩20t2.起升高度：主钩14m 副钩16m3.跨度：L=34m4.速度：主钩3.9m/min 副钩7.2m/min 小车33.86m/min 大车65m/min5.操作方式：司机室操作6.限位装置型式：双限位缓冲装置型式：弹簧缓冲器7.起重机最大轮压（额定荷载）：424KN8.大轨道型号：待定9.起重机高度：3669mm10.缓冲器中心高：950mm11.起升电动机：主YZR315M-10（85KW）副YZR225M-8（26KW）12.大车运行电动机：YZR225M-8（2x26kW）13.小车运行电动机：YZR180L-8（13KW）14.摩电道布置位置：摩电道与司机室对侧，靠近厂房L列柱15.开门方向：左端16.电源：380V，50H二.QD80/20t吊钩起重机A5 2台J-K跨M-N跨17.起吊重量：主钩80t 副钩20t18.起升高度：主钩14m 副钩16m （M-N跨：主钩12m 副钩14m）19.跨度：L=28.5m20.速度：主钩6.1m/min 副钩7.2m/min 小车38.4m/min 大车65m/min21.操作方式：司机室操作22.限位装置型式：双限位缓冲装置型式：弹簧缓冲器23.起重机最大轮压（额定荷载）：330KN24.大轨道型号：待定25.起重机高度：3264mm26.缓冲器中心高：950mm27.起升电动机：主YZR315M-10（85KW）副YZR225M-8（26KW）28.大车运行电动机：YZR200L-8（2x18.5kW）29.小车运行电动机：YZR180L-8（13KW）30.摩电道布置位置：摩电道与司机室对侧，靠近厂房K、M列柱31.开门方向：左端32.电源：380V，50H三.QD50/10t吊钩起重机A5 1台K-L跨33.起吊重量：主钩50t 副钩10t34.起升高度：主钩14m 副钩16m35.跨度：L=34m36.速度：主钩5.9m/min 副钩10.4m/min 小车38.5m/min 大车75m/min37.操作方式：司机室操作38.限位装置型式：双限位缓冲装置型式：聚氨酯缓冲器39.起重机最大轮压（额定荷载）：467KN40.大轨道型号：待定41.起重机高度：2732mm42.缓冲器中心高：1090mm43.起升电动机：主YZR280M-10（55KW）副YZR200L-6（26KW）44.大车运行电动机：YZR180L-8（2x13kW）45.小车运行电动机：YZR160M2-6（8.5KW）46.摩电道布置位置：摩电道与司机室对侧，靠近厂房L列柱47.开门方向：左端48.电源：380V，50H四.QD50/10t吊钩起重机A5 2台H-J跨L-M跨49.起吊重量：主钩50t 副钩10t50.起升高度：主钩14m 副钩16m（L-M跨：主钩12m 副钩14m）51.跨度：L=28.5m52.速度：主钩5.9m/min 副钩10.4m/min 小车38.5m/min 大车75m/min53.操作方式：司机室操作54.限位装置型式：双限位缓冲装置型式：聚氨酯缓冲器55.起重机最大轮压（额定荷载）：434KN56.大轨道型号：待定57.起重机高度：2732mm58.缓冲器中心高：1090mm59.起升电动机：主YZR280M-10（55KW）副YZR200L-6（26KW）60.大车运行电动机：YZR180L-8（2x13kW）61.小车运行电动机：YZR160M2-6（8.5KW）62.摩电道布置位置：摩电道与司机室对侧，靠近厂房H、L列柱63.开门方向：左端64.电源：380V，50H五.QD32/5t吊钩起重机A5 1台K-L跨65.起吊重量：主钩32t 副钩5t66.起升高度：主钩14m 副钩16m67.跨度：L=34m68.速度：主钩7.5m/min 副钩15.5m/min 小车42.4m/min 大车75m/min69.操作方式：司机室操作70.限位装置型式：双限位缓冲装置型式：聚氨酯缓冲器71.起重机最大轮压（额定荷载）：339KN72.大轨道型号：待定73.起重机高度：2475mm74.缓冲器中心高：1070mm75.起升电动机：主YZR280S-10（42KW）副YZR180L-6（17KW）76.大车运行电动机：YZR160L-6（2x13kW）77.小车运行电动机：YZR160M1-6（6.3KW）78.摩电道布置位置：摩电道与司机室对侧，靠近厂房L列柱79.开门方向：左端80.电源：380V，50H六.QD32/5t吊钩起重机A5 3台H-J跨J-K跨M-N跨81.起吊重量：主钩32t 副钩5t82.起升高度：主钩14m 副钩16m （M-N跨：主钩12m 副钩14m）83.跨度：L=28.5m84.速度：主钩7.5m/min 副钩15.5m/min 小车42.4m/min 大车75m/min85.操作方式：司机室操作86.限位装置型式：双限位缓冲装置型式：聚氨酯缓冲器87.起重机最大轮压（额定荷载）：317KN88.大轨道型号：待定89.起重机高度：2475mm90.缓冲器中心高：1070mm91.起升电动机：主YZR280S-10（42KW）副YZR180L-6（17KW）92.大车运行电动机：YZR160L-6（2x13kW）93.小车运行电动机：YZR160M1-6（6.3KW）94.摩电道布置位置：摩电道与司机室对侧，靠近厂房H、K、M列柱95.开门方向：左端96.电源：380V，50H七.QD20/5t吊钩起重机A5 2台H-J跨J-K跨97.起吊重量：主钩20t 副钩5t98.起升高度：主钩14m 副钩16m99.跨度：L=28.5m100.速度：主钩7.2m/min 副钩15.5m/min 小车44.2m/min 大车87.6m/min 101.操作方式：司机室操作102.限位装置型式：双限位缓冲装置型式：聚氨酯缓冲器103.起重机最大轮压（额定荷载）：222KN104.大轨道型号：待定105.起重机高度：2187mm106.缓冲器中心高：940mm107.起升电动机：主YZR225M-8（26KW）副YZR180L-6（17KW）108.大车运行电动机：YZR160M2-6（2x8.5kW）109.小车运行电动机：YZR132M2-6（4KW）110.摩电道布置位置：摩电道与司机室对侧，靠近厂房H、K列柱111.开门方向：左端112.电源：380V，50H八．BX壁式旋臂起重机113.起吊重量：0.5t114.旋臂：4m115.有效起升高度：待定三.主要材料配套配件厂家四、工艺和主要部件该机主要由5大部分构成:1、桥架:由主梁、端梁、栏杆、梯子、平台、大车导电维修平台等组成。
2、小车:由小车架、起升机构、运行机构、吊钩组、滑轮组、钢丝绳等组成。
3、大车运行机构:由主动车轮组、被动车轮组、电动机、减速器、制动器等组成。
4、司机室:由司机室结构件及附件组成。
5、电气:由电控设备、电线电缆及供电装置等组成。
主要电气设备,如保护柜、各机构控制箱、电阻器,安装在传动侧走台上。
走台上安装有电气设备固定架,并兼作布线线槽用,走台设备之间以及端梁、司机室、接线箱之间用布线槽,局部采用钢管布线。
五、制造和质量检验要求1）制造部分1、结构用材料选择:主要承载构件如主梁、端梁、小车架等选用Q235-B钢制造。
非受力构件如平台、栏杆等采用Q235-A碳素结构钢制造。
2、桥架结构组成及特点:2.1桥架:桥架由主梁、端梁、走台栏杆、端梁栏杆、电缆滑架及栏杆、梯子、平台、大车导电维修平台、大车导电线挡架等组成。
大车运行机构及电气设备装在桥架上,走台侧铺有花纹板供人员通行。
桥架采用双梁箱型结构,具有足够的强度、刚度和整体稳定性。
主梁是起重机的重要受力构件和主要部件,结构选用优质Q235-B钢板,在设计上除了满足强度,稳定性要求外,还满足刚度要求。
尺寸符合整体的要求,同时考虑它的可运输性。
每根主梁整体焊接,这种结构构造简单,整体稳定性好,抗疲劳且梁内横向加筋数量少,可有效缩短生产周期。
主梁截面总体为最佳优化设计,充分发挥了材料的潜能。
端梁采用钢板焊接箱型结构。
端梁下方与钢轨接触处设置扫轨板,设置集电器检修吊笼。
2.2 通道及走道:起重机外围设置安全栏杆(高1050mm)，两层水平杆横杆间距350mm，走台面上设置了宽度不小于500mm的通道,斜梯宽为500mm,踏面间距按GB6067的规定执行。
3、机构部分机构部分主要包括起升机构,大、小车运行机构。
3.1 起升机构:起升机构主要由电机、减速机、制动器、卷筒装置、联轴器、钢丝绳等主要部件组成。
起升机构由电动机经齿轮联轴器、补偿轴、减速机传至卷筒来实现起升。
在减速器的高速轴装有电力液压块式制动器,使起升机构制动平稳可靠。
每个制动器的安全系数符合规范要求。
3.1.1电动机: 电动机为性能优良的起重机专用的YZR型电动机,额定电压380V,额定频率50Hz,绝缘等级为F级。
3.1.2减速机：采用国家知名企业减速器。
3.1.3制动器：液压推杆制动器，结构紧凑，重量轻，操作灵活，维护维修方便，当机构不工作时制动器闭合，机构工作时由松闸装置将制动器打开，安全可靠。
3.1.4卷筒：卷筒采用铸造成型。
3.1.5轴和联轴器：齿轮联轴器均采用齿轮啮合形式，联轴器与轴的连接采用带键的过盈配合。
3.1.6钢丝绳：为麻芯钢丝绳，符合GB8918-96标准，钢丝绳的安全系数按照国家标准选取。
3.2 运行机构：3.2.1 大车运行机构：大车运行机构采用分别驱动，每套机构由电动机、减速器、制动器、主动轮、从动轮等主要部件组成。
