永磁式同步电机的特点及其分类
三相永磁同步电机结构和特点
三相永磁同步电机结构和特点三相永磁同步电机是一种采用永磁体作为励磁源的同步电机。
它由定子和转子两部分组成，其中定子绕组由三个互相位移120°的绕组组成，分别称为A相、B相和C相；转子上装有永磁体。
下面将详细介绍三相永磁同步电机的结构和特点。
三相永磁同步电机的结构:三相永磁同步电机的结构相对简单，由定子和转子两部分组成。
1. 定子：定子是固定不动的部分，由绕组和铁芯组成。
绕组由三个相互独立的绕组组成，分别连接到三相交流电源上。
绕组的排列方式可以是星形或者三角形。
绕组中通有三相电流，分别为A相、B 相和C相。
绕组所产生的磁场与转子上的永磁体相互作用，从而使电机运转。
2. 转子：转子是电机的旋转部分，它由永磁体和铁芯组成。
永磁体中的永磁材料通常采用稀土永磁材料，如钕铁硼（NdFeB）或钴铁硼（SmCo）。
永磁体的磁场与定子绕组中的磁场相互作用，产生电磁力，从而驱动转子旋转。
铁芯的作用是导磁，增强磁场的作用效果。
三相永磁同步电机的特点:三相永磁同步电机具有许多优点，使其在工业和家庭应用中得到广泛应用。
1. 高效率：三相永磁同步电机的效率较高，通常可以达到90%以上。
这是因为永磁体提供了恒定的磁场，减少了能量损耗。
2. 高功率密度：由于永磁体的存在，三相永磁同步电机具有较高的功率密度，可以在较小的体积内提供较大的功率输出。
3. 高起动扭矩：由于永磁体的强磁场作用，三相永磁同步电机具有较高的起动扭矩，可以快速启动和加速。
4. 较宽的调速范围：三相永磁同步电机具有宽广的调速范围，可根据不同的工作需求进行调速。
通过改变定子绕组的电流，可以实现不同转速的旋转。
5. 无需励磁：由于永磁体的存在，三相永磁同步电机无需外部励磁源，简化了电机的结构和控制系统。
6. 较小的体积和重量：相比其他类型的电机，三相永磁同步电机具有较小的体积和重量，更适合应用于空间有限的场合。
7. 较低的噪音和振动：由于转子是由永磁体组成，没有电机的旋转部件，因此三相永磁同步电机运行时噪音和振动较小。
永磁同步电机分类
永磁同步电机分类引言永磁同步电机是一种广泛应用于各个领域的电机类型。
它具有高效率、高功率因数、高转矩密度和优异的控制性能等特点，因此受到了广泛关注和应用。
针对不同的应用需求，永磁同步电机可以按照不同的分类方法进行分类。
本文将从不同的角度对永磁同步电机进行分类，希望能对读者理解永磁同步电机有一定的帮助。
永磁同步电机分类方法1. 按照永磁材料类型分类根据永磁材料的不同，永磁同步电机可以分为以下几类：1.1 永磁同步电机永磁同步电机采用永磁体作为励磁源，将磁场直接提供给转子，从而实现电机的同步运转。
常见的永磁材料有氧化物磁体、钕铁硼磁体和钴磁体等。
永磁同步电机具有高效率、高转矩密度和小体积等优点，被广泛应用于电动汽车、风力发电和机床等领域。
1.2 软磁材料同步电机软磁材料同步电机是指在磁场励磁方面采用软磁材料而不是永磁体的电机。
软磁材料同步电机具有磁场可调性和高磁饱和特性，能够在宽速度范围内保持高效率和高转矩密度。
它广泛应用于飞机起落架、船舶推进系统和电力系统等领域。
2. 按照转子结构分类根据永磁同步电机的转子结构的不同，可以将永磁同步电机分为以下几类：2.1 表面永磁同步电机表面永磁同步电机是指将永磁体直接安装在转子的表面上的电机。
这种结构简单，制造工艺相对容易，适用于小功率、小转矩的应用。
表面永磁同步电机广泛应用于家用电器、办公设备和小型机械等领域。
2.2 内部永磁同步电机内部永磁同步电机是将永磁体嵌入到转子的内部，与铁芯紧密结合的电机。
内部永磁同步电机具有高转矩密度和高热稳定性等特点，广泛应用于电动汽车、机床和工业自动化等领域。
3. 按照控制方式分类根据永磁同步电机的控制方式的不同，可以将永磁同步电机分为以下几类：3.1 矢量控制永磁同步电机矢量控制永磁同步电机是指通过精确控制电流和磁通矢量来实现电机的高性能运行。
矢量控制永磁同步电机具有快速响应、高动态性能和良好的负载适应能力等特点，广泛应用于工业自动化、电力工程和交通运输等领域。
永磁磁阻电机和永磁同步电机
永磁磁阻电机和永磁同步电机永磁磁阻电机和永磁同步电机是两种常见的永磁电机类型。
它们在工业生产和家用电器中具有广泛的应用。
本文将分别介绍永磁磁阻电机和永磁同步电机的工作原理、特点和应用领域。
一、永磁磁阻电机永磁磁阻电机是一种利用永磁体和磁阻调节器组成的电机。
其工作原理是利用转子上的永磁体产生磁场，与定子上的磁阻调节器相互作用，从而实现电能到机械能的转换。
永磁磁阻电机具有以下特点：1. 简单结构：永磁磁阻电机的结构相对简单，由于没有传统电机中的电枢线圈，减少了电机的复杂性和维护成本。
2. 高效率：永磁磁阻电机由于没有电枢损耗，相对于传统电机具有更高的效率，能够更好地利用电能。
3. 调速范围广：永磁磁阻电机的转速范围广，可以根据实际需要进行调节，适应不同的工作负载。
4. 启动性能好：永磁磁阻电机的启动性能良好，能够在较低的电压下启动，无需额外的启动装置。
永磁磁阻电机在家用电器、风力发电、制造业等领域有广泛的应用。
例如，家用电器中的洗衣机、空调、电风扇等都采用永磁磁阻电机作为驱动装置。
此外，永磁磁阻电机还广泛应用于工业自动化控制系统中，如机床、搬运设备等。
二、永磁同步电机永磁同步电机是一种利用永磁体产生的磁场与定子磁场同步旋转的电机。
其工作原理是通过控制定子上的电流，使其产生旋转磁场，与永磁体的磁场同步旋转，从而实现电能到机械能的转换。
永磁同步电机具有以下特点：1. 高效率：由于没有电枢损耗，永磁同步电机具有较高的效率，可以更有效地利用电能。
2. 高功率密度：永磁同步电机具有较高的功率密度，体积小、重量轻，适合安装在有限空间的场合。
3. 调速性能好：永磁同步电机的调速性能优良，可以通过控制定子电流的大小和频率来实现精确的调速。
4. 启动性能较差：永磁同步电机的启动性能相对较差，通常需要外部启动装置或者与其他电机联动启动。
永磁同步电机在电动汽车、机器人、轨道交通等领域得到广泛应用。
例如，电动汽车中的驱动电机通常采用永磁同步电机，其高效率和优良的调速性能可以提高汽车的续航里程和驾驶体验。
永磁同步电机详细讲解
永磁同步电机详细讲解永磁同步电机是一种广泛应用于工业和家用电器的电机类型。
它具有高效率、高功率密度和高控制性能等优点，因此被广泛应用于各个领域。
本文将详细介绍永磁同步电机的工作原理、特点以及应用。
一、工作原理永磁同步电机是一种通过电磁感应原理进行能量转换的电机。
它由定子和转子两部分组成。
定子上有三个相位的绕组，通过交流电源供电，产生旋转磁场。
转子上带有永磁体，它在旋转磁场的作用下，受到电磁力的作用而旋转。
通过控制定子绕组的电流，可以实现对电机的转速和转矩的精确控制。
二、特点1. 高效率：永磁同步电机由于没有励磁损耗，能够更有效地将电能转化为机械能。
相比于传统的感应电机，其效率更高。
2. 高功率密度：永磁同步电机相比其他电机类型，具有更高的功率密度，可以在相同空间内提供更大的功率输出。
3. 高控制性能：永磁同步电机具有良好的转速和转矩控制性能，可以实现快速、准确的响应，适用于对动态性能要求较高的应用场景。
三、应用永磁同步电机在各个领域都有广泛的应用，以下是一些常见的应用场景：1. 工业领域：永磁同步电机广泛应用于机床、风力发电、压缩机、泵等设备中，以提供高效、稳定的动力输出。
2. 交通运输：永磁同步电机在电动汽车、混合动力汽车以及电动自行车等交通工具中得到了广泛应用。
其高效率和高控制性能使得电动交通工具具有更好的续航里程和更好的动力性能。
3. 家电领域：永磁同步电机在家用电器中的应用也越来越广泛。
例如，空调、洗衣机、电冰箱等家电产品中常常采用永磁同步电机作为驱动器，以提供更高的效率和更好的性能。
永磁同步电机作为一种高效率、高功率密度和高控制性能的电机类型，具有广泛的应用前景。
随着科技的不断进步和发展，永磁同步电机将在各个领域继续发挥重要的作用，并为人们的生活带来更多便利和舒适。
永磁同步电机分类
永磁同步电机分类永磁同步电机是一种应用广泛的电机，其具有高效、高性能、小体积等优点，在工业生产中得到了广泛的应用。
根据不同的分类标准，永磁同步电机可以分为多种类型。
本文将从不同的角度出发，对永磁同步电机的分类进行详细介绍。
一、按转子结构分类1. 内转子型永磁同步电机内转子型永磁同步电机是指转子部分位于定子内部的一类永磁同步电机。
其结构简单紧凑，适用于需求高速运转和小型化设计的场合。
内转子型永磁同步电机可以进一步分为两类：表面贴装型和内嵌式。
表面贴装型内转子型永磁同步电机采用铜箔线圈直接贴在铁芯上，然后再通过压制或注塑成型。
这种结构具有良好的散热性能和较高的效率。
内嵌式内转子型永磁同步电机则是将铜线圈和铁芯组合成一个整体，再将整个转子嵌入定子中。
这种结构具有较强的韧性和可靠性。
2. 外转子型永磁同步电机外转子型永磁同步电机是指转子部分位于定子外部的一类永磁同步电机。
其结构相对复杂，适用于需要大功率输出和高扭矩的场合。
外转子型永磁同步电机可以进一步分为两类：铁芯式和铝壳式。
铁芯式外转子型永磁同步电机采用铜线圈绕制在铁芯上，然后再通过压制或注塑成型。
这种结构具有良好的散热性能和较高的效率。
铝壳式外转子型永磁同步电机则是将铜线圈和铝合金壳体组合成一个整体，再将整个转子安装在轴上。
这种结构具有较强的韧性和可靠性。
二、按控制方式分类1. 伺服控制型永磁同步电机伺服控制型永磁同步电机是指通过控制器对电机进行精确控制，实现精准位置、速度、力量等参数的调节。
这种类型的永磁同步电机广泛应用于工业生产中需要高精度控制的场合，如自动化生产线、机器人等。
2. 变频控制型永磁同步电机变频控制型永磁同步电机是指通过变频器对电机进行调速控制，实现不同转速和功率输出的需求。
这种类型的永磁同步电机广泛应用于工业生产中需要调节转速的场合，如风力发电、水泵等。
三、按永磁材料分类1. NdFeB型永磁同步电机NdFeB型永磁同步电机是指采用钕铁硼材料作为永磁体的一类电机。
同步电机的三种运行状态及特点

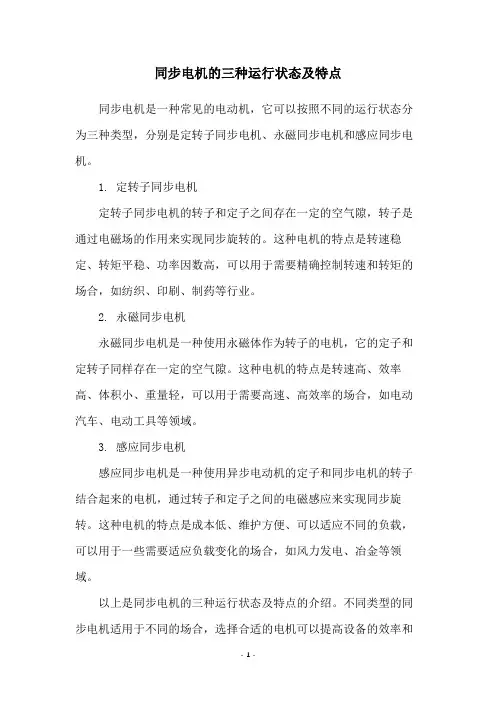

同步电机的三种运行状态及特点
同步电机是一种常见的电动机，它可以按照不同的运行状态分为三种类型，分别是定转子同步电机、永磁同步电机和感应同步电机。
1. 定转子同步电机
定转子同步电机的转子和定子之间存在一定的空气隙，转子是通过电磁场的作用来实现同步旋转的。
这种电机的特点是转速稳定、转矩平稳、功率因数高，可以用于需要精确控制转速和转矩的场合，如纺织、印刷、制药等行业。
2. 永磁同步电机
永磁同步电机是一种使用永磁体作为转子的电机，它的定子和定转子同样存在一定的空气隙。
这种电机的特点是转速高、效率高、体积小、重量轻，可以用于需要高速、高效率的场合，如电动汽车、电动工具等领域。
3. 感应同步电机
感应同步电机是一种使用异步电动机的定子和同步电机的转子结合起来的电机，通过转子和定子之间的电磁感应来实现同步旋转。
这种电机的特点是成本低、维护方便、可以适应不同的负载，可以用于一些需要适应负载变化的场合，如风力发电、冶金等领域。
以上是同步电机的三种运行状态及特点的介绍。
不同类型的同步电机适用于不同的场合，选择合适的电机可以提高设备的效率和
稳定性。
永磁同步电机详细讲解
永磁同步电机详细讲解永磁同步电机是一种使用永磁体作为励磁源的同步电机。
相比传统的感应电机，永磁同步电机具有更高的效率和更好的动态响应特性。
本文将详细介绍永磁同步电机的工作原理、结构特点及应用领域。
一、工作原理永磁同步电机的工作原理基于磁场的相互作用，在电机内部的定子和转子之间形成电磁耦合。
定子上的三相绕组通电时产生旋转磁场，而转子上的永磁体则产生恒定的磁场。
由于磁场的相互作用，转子会受到定子磁场的作用力，从而实现转动。
二、结构特点永磁同步电机的结构相对简单，主要包括定子、转子和永磁体。
定子是电机的固定部分，通常由铜线绕成的线圈组成。
转子则是电机的旋转部分，通常由永磁体和铁芯构成。
永磁体通常采用稀土永磁材料，具有较高的磁能密度和磁能积。
三、应用领域永磁同步电机在工业和交通领域有广泛的应用。
在工业领域，它常被用于驱动压缩机、泵和风机等设备，因为它具有高效率和良好的负载适应性。
在交通领域，永磁同步电机被广泛应用于电动汽车和混合动力汽车中，以实现高效率和低排放。
在电动汽车中，永磁同步电机可以提供高效的动力输出，使汽车具有更长的续航里程和更好的加速性能。
同时，由于永磁同步电机没有电刷和换向器等易损件，可靠性也较高。
在混合动力汽车中，永磁同步电机可以与发动机协同工作，实现能量的高效转换和回收。
永磁同步电机还被应用于风力发电和太阳能发电等可再生能源领域。
它可以将风能或太阳能转化为电能，并提供给电网使用。
永磁同步电机具有高效率、良好的动态响应特性和可靠性高的特点，因而在工业和交通领域得到了广泛应用。
随着科技的不断进步，永磁同步电机的性能还将进一步提升，为人们的生活和工作带来更多便利。
永磁电机分类
永磁电机分类
永磁电机是一种常见的电动机，其主要特点是具有永磁体，而不需要外部电源提供磁场。
根据其结构和工作原理的不同，可以将永磁电机分为不同的类型。
1. 永磁直流电机：永磁直流电机是将直流电源的电流通过永磁体和电枢绕组产生磁场，从而使电机旋转的一种电机。
其结构简单，易于控制，广泛应用于家电、办公设备、玩具等领域。
2. 永磁同步电机：永磁同步电机是将交流电源的电流通过永磁体和定子绕组产生磁场，从而使转子旋转的一种电机。
其具有高效率、高功率密度、无需外部励磁等优点，被广泛应用于工业自动化、航空航天、机器人等领域。
3. 永磁异步电机：永磁异步电机是将交流电源的电流通过永磁体和定子绕组产生磁场，从而产生异步转子转动的一种电机。
其结构简单、可靠性高、低成本等优点，被广泛应用于家电、电动工具、小型机械等领域。
4. 永磁步进电机：永磁步进电机是一种特殊的电动机，它通过控制电极的电流大小和方向，使其产生逐步转动，从而实现精准定位的目的。
其精度高、响应速度快、节能等优点，被广泛应用于印刷、数码设备、医疗器械等领域。
总之，不同类型的永磁电机在应用领域、工作原理、结构特点等方面存在差异，但它们都具有高效率、高功率密度、低噪音等优点，是现代工业和生活中不可缺少的重要设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
永磁式同步电机的特点及其分类
永磁式同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。
和异步电动机相比，它由于不需要无功励磁电流，因而效率高，功率因数高，力矩惯量比大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有成本高、起动困难等缺点。
和普通同步电动机相比，它省去了励磁装置，简化了结构，提高了效率。
永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注。
近年来，随着永磁材料性能的不断提高和完善，特别是钕铁硼永磁的热稳定性和耐腐蚀性的改善和价格的逐步降低以及电力电子器件的进一步发展，加上永磁电机研究开发经验的逐步成熟，经大力推广和应用已有研究成果，使永磁电机在国防、工农业生产和日常生活等方面获得越来越广泛的应用。
正向大功率化(高转速、高转矩)、高功能化和微型化方面发展。
目前，稀土永磁电机的单台容量已超过1000KW，最高转速已超过300000r/min，最低转速低于0.01r/min，最小电机的外径只有
0.8mm，长1.2mm。
我国是盛产永磁材料的国家，特别是稀土永磁材料钕铁硼资源在我国非常丰富，稀土矿的储藏量为世界其他各国总和的4倍左右，号称“稀土王国”。
稀土永磁材料和稀土永磁电机的科研水平都达到了国际先进水平。
因此，对我国来说，永磁同步电动机有很好的应用前景。
充分发挥我国稀土资源丰富的优势，大力研究和推广应用以稀土永磁电机为代表的各种永磁电机，对实现我国社会主义现代化具有重要的理论意义和实用价值。
永磁同步电动机的转子磁钢的几何形状不同，使得转子磁场在空间的分布可分为正弦波和梯形波两种。
因此，当转子旋转时，在定子上产生的反电动势波形也有两种：一种为正弦波；另一种为梯形波。
这样就造成两种同步电动机在原理、模型及控制方法上有所不同，为了区别由它们组成的永磁同步电动机交流调速系统，习惯上又把正弦波永磁同步电动机组成的调速系统称为正弦型永磁同步电动机(PMSM)
调速系统；而由梯形波(方波)永磁同步电动机组成的调速系统，在原理和控制方法上与直流电动机系统类似，故称这种系统为无刷直流电动机(BLDCM)调速系统。
永磁同步电动机转子磁路结构不同，则电动机的运行特性、控制系统等也不同。
根据永磁体在转子上的位置的不同，永磁同步电动机主要可分为：表面式和内置式。
在表面式永磁同步电动机中，永磁体通常呈瓦片形，并位于转子铁心的外表面上，这种电机的重要特点是直、交轴的主电感相等；而内置式永磁同步电机的永磁体位于转子内部，永磁体外表面与定子铁心内圆之间有铁磁物质制成的极靴，可以保护永磁体。
这种永磁电机的重要特点是直、交轴的主电感不相等。
因此，这两种电机的性能有所不同。
