电磁流量计工作原理及维护
电磁流量计的测量原理及日常故障处理
（1）管道未充满液体或液体中含有气泡：安装方式和工艺条件等方面考虑
（2）主观上认为管道里液体无流动而实际上存在微小流动；其实不是电磁流量计故 障，而是如实反映流动状况的误解
（3）传感器接地不完善受杂散电流等外界干扰：是否有变压器等强磁场干扰?信号电 缆屏蔽情况是否完好?
（4）液体方面（如液体电导率均匀性，电极污染等问题）的原因：流量计位置应远 离注入药液点或管道化学反应段下游，流量传感器最好装在这些场所的上游。
（5）信号回路绝缘下降。信号电缆及其接线端子绝缘下降或破坏：检查传感器电极 接触电阻和电极绝缘电阻
电极接触电阻的检测方法：充满液体测量电极表面勺液体接触电阻 流量传感器卸
4.故障检查和分析
故障类型:
第一类为仪表本身故障，即仪表结构件或元器件损坏引起的故障 第二类为外界原因引起的故障
按故障外界源头分析主要有3个方面：
①管道系统和安装等方面引起的 ②环境方面引起的 ③流体方面引起的
日常工作中电磁流量计常见故障现象有以下五个方面：
（1）无流量信号
（2）输出晃动
（3）零点不稳
式中 E-----感应电动势，即流量信号, k-----系数, B-----
磁感应强度，T； D----测量管内径，m ; --- 平均流速，m/s。
3.安装使用注意事项
１．流量传感器的安装
（1）安装场所（2）安装位置和流动方向（3） 直管段长度要求（4）接地
（1） 安装场所: 1） 测量混合液体时，避免装在混合尚未均匀的下游；测量
通用型电磁流量计由于衬里材料和电气绝缘材料限制，不 能用于较高温度的液体；有些型号仪表用于过低于室温的液体 ，因测量管外会凝露（或霜）而破坏绝缘，在使用是要注意选 型。

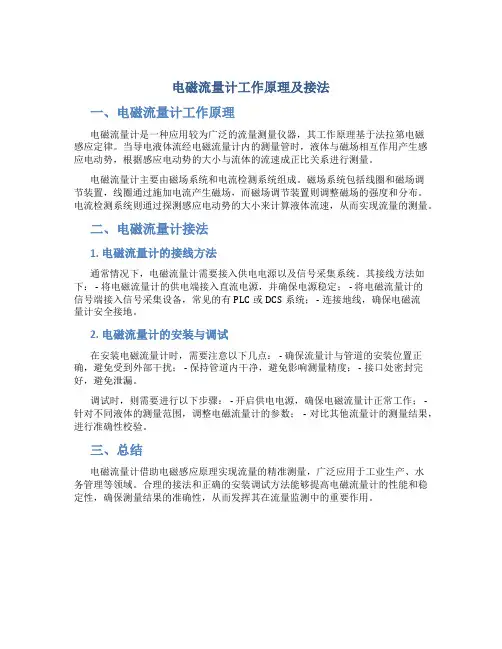

电磁流量计工作原理及接法
电磁流量计工作原理及接法
一、电磁流量计工作原理
电磁流量计是一种应用较为广泛的流量测量仪器，其工作原理基于法拉第电磁
感应定律。
当导电液体流经电磁流量计内的测量管时，液体与磁场相互作用产生感应电动势，根据感应电动势的大小与流体的流速成正比关系进行测量。
电磁流量计主要由磁场系统和电流检测系统组成。
磁场系统包括线圈和磁场调
节装置，线圈通过施加电流产生磁场，而磁场调节装置则调整磁场的强度和分布。
电流检测系统则通过探测感应电动势的大小来计算液体流速，从而实现流量的测量。
二、电磁流量计接法
1. 电磁流量计的接线方法
通常情况下，电磁流量计需要接入供电电源以及信号采集系统。
其接线方法如下： - 将电磁流量计的供电端接入直流电源，并确保电源稳定； - 将电磁流量计的
信号端接入信号采集设备，常见的有PLC或DCS系统； - 连接地线，确保电磁流
量计安全接地。
2. 电磁流量计的安装与调试
在安装电磁流量计时，需要注意以下几点： - 确保流量计与管道的安装位置正确，避免受到外部干扰； - 保持管道内干净，避免影响测量精度； - 接口处密封完好，避免泄漏。
调试时，则需要进行以下步骤： - 开启供电电源，确保电磁流量计正常工作； - 针对不同液体的测量范围，调整电磁流量计的参数； - 对比其他流量计的测量结果，进行准确性校验。
三、总结
电磁流量计借助电磁感应原理实现流量的精准测量，广泛应用于工业生产、水
务管理等领域。
合理的接法和正确的安装调试方法能够提高电磁流量计的性能和稳定性，确保测量结果的准确性，从而发挥其在流量监测中的重要作用。

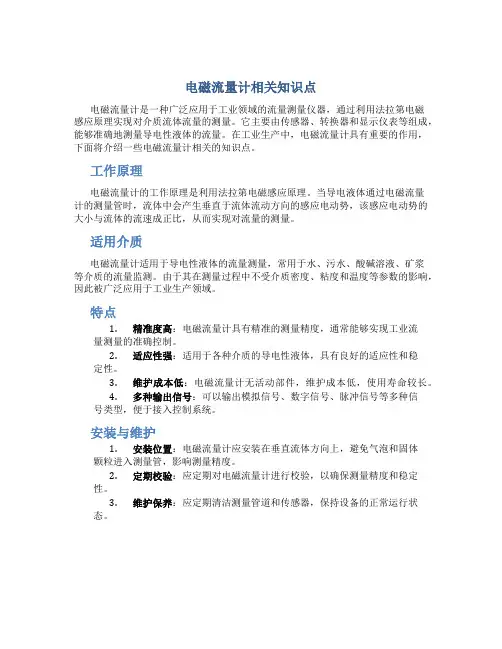

电磁流量计相关知识点
电磁流量计相关知识点电磁流量计是一种广泛应用于工业领域的流量测量仪器，通过利用法拉第电磁感应原理实现对介质流体流量的测量。
它主要由传感器、转换器和显示仪表等组成，能够准确地测量导电性液体的流量。
在工业生产中，电磁流量计具有重要的作用，下面将介绍一些电磁流量计相关的知识点。
工作原理电磁流量计的工作原理是利用法拉第电磁感应原理。
当导电液体通过电磁流量计的测量管时，流体中会产生垂直于流体流动方向的感应电动势，该感应电动势的大小与流体的流速成正比，从而实现对流量的测量。
适用介质电磁流量计适用于导电性液体的流量测量，常用于水、污水、酸碱溶液、矿浆等介质的流量监测。
由于其在测量过程中不受介质密度、粘度和温度等参数的影响，因此被广泛应用于工业生产领域。
特点1.精准度高：电磁流量计具有精准的测量精度，通常能够实现工业流量测量的准确控制。
2.适应性强：适用于各种介质的导电性液体，具有良好的适应性和稳定性。
3.维护成本低：电磁流量计无活动部件，维护成本低，使用寿命较长。
4.多种输出信号：可以输出模拟信号、数字信号、脉冲信号等多种信号类型，便于接入控制系统。
安装与维护1.安装位置：电磁流量计应安装在垂直流体方向上，避免气泡和固体颗粒进入测量管，影响测量精度。
2.定期校验：应定期对电磁流量计进行校验，以确保测量精度和稳定性。
3.维护保养：应定期清洁测量管道和传感器，保持设备的正常运行状态。
应用领域电磁流量计广泛应用于化工、石油、石化、冶金、电力、水处理等工业领域，用于液体流量的监测和控制。
在工业生产中，电磁流量计的高精度、稳定性和可靠性为生产过程提供了重要的数据支持。
总之，电磁流量计作为一种重要的流量测量仪器，在工业领域有着广泛的应用。
掌握电磁流量计的相关知识点，对于实现流量精准监测和控制具有重要意义。
希望本文对您了解电磁流量计有所帮助。
电磁流量计工作原理及特点
电磁流量计工作原理及特点
电磁流量计是一种利用电磁感应原理来测量导体内液体流量的仪表。
它由两个主要部分组成：测量管和传感器。
1. 工作原理：
电磁流量计通过施加一个垂直于流动液体方向的磁场，并测量液体中感应出的电动势来测量液体的流量。
当导体内液体流动时，垂直于流动方向的磁场会产生涡流。
涡流的大小与导体内液体流速成正比。
根据法拉第电磁感应定律，涡流会在导体内产生电动势。
根据电动势的大小，可以计算出液体的流量。
2. 特点：
a. 非侵入式：电磁流量计不直接接触流动液体，因此不会对流动液体造成阻力或压力损失。
b. 强大的适应能力：电磁流量计可以测量各种导电液体，包括腐蚀性液体、污水、石油等。
c. 精度高：电磁流量计具有较高的精度，通常可达到0.5%。
d. 宽测量范围：电磁流量计可测量的流量范围广，通常可覆盖
0.01m/s至25m/s的速度范围。
e. 无移动部件：电磁流量计没有移动部件，因此维护成本低、响应时间快。
f. 成本效益高：电磁流量计的制造成本相对较低，且可以长期稳定运行。
需要注意的是，电磁流量计只能测量导电液体，并且对于含有气泡或颗粒物质的液体流量测量具有一定的局限性。
此外，电
磁流量计在安装时需要考虑导体与仪表之间的绝缘，以防止磁场发生干扰。
电磁流量计
五、日常维护
2、定期检查端盖、接线口的密封性，保证 湿气和水不会进入仪表内 3、零位标定 注意：只有在零流量及流体完全充满测量 管时，才能执行这一功能
五、日常维护
4、信号转换器壳体盖开启注意点和要求 信号转换器壳体与上下盖均有严密配合的 螺纹连接。
信号转换器壳体盖开启注意点和要 求
1） 凡开启和旋紧盖壳部分必须使用专用扳 手(厂方作附件提供） 2） 壳体盖的螺纹决不能碰撞损坏,并任何 时间均要保持有润滑黄油
该感应电动势由流量计管壁上的一对电极检测到，通过运
算就可以得到流量。感应电动势方程为：EX=D*V*B (1) EX:感应电动势 D:测量管内径 V:流速 B:磁感应强度
流体流速 (V)
电极 配管直径 (D)
磁场强度(B)
感应电动势输出
励磁电流输入
E = B *V* D
一 工作原理
• 体积流量QV与流速V的关系为QV= SV=1/4 πD 2V (2) 根据上述两式得出EX =4*B/ πD *QV=K*QV 式中K就是一个常数，这时感应电势则与体 积流量具有线性关系。
调试期故障
（3）流体方面被测液体中含有均匀分布的 微小气泡通常不影响电磁流量计的正常工 作，但随着气泡的增大，仪表输出信号会 出现波动，若气泡大到足以遮盖整个电极 表面时，随着气泡流过电极会使电极回路 瞬间断路而使输出信号出现更大的波动。
调试期故障
(3)低频方波励磁的电磁流量计测量固体含 量过多浆液时，也将产生浆液噪声，使输 出信号产生波动。测量混合介质时，如果 在混合未均匀前就进入流量传感进行测量， 也将使输出信号产生波动。电极材料与被 测介质选配不当，也将由于化学作用或极 化现象而影响正常测量。应根据仪表选用 或有关手册正确选配电极材料。
电磁流量计的原理、应用与故障分析
电磁流量计的原理、应用及故障分析撰写人：杨和军单位：北京瑞普三元仪表撰写时间：2003年9月电磁流量计的原理、应用与故障分析1、电磁流量计的原理1.1 电磁流量计的工作原理电磁流量计通常是由非导磁和内壁外表不导电的测量管、串联〔或并联〕的励磁线圈与最少两个电极组成，电极与流体直接接触。
通电的线圈产生一个磁场强度为B并垂直于管道轴线的磁场，这个磁场通过不导磁的测量管传至测量管内流动的导电介质，根据法第电磁感应定律〔导体在磁场中作切割磁力线时，导体的两端要产生感应电动势〕，在导体〔被测量的介质〕两端〔即安装在管内壁的两个电极〕产生一个与流速“V”成正比的感应电压“U”。
如图1 所示：U = K*B*D*VU = 与流速成正比的感应电压信号K = 传感器的修正系数(无量纲的常数)B = 磁感应强度D = 电极间距〔管道的直径〕V = 导电介质的流速这个感应电压“U”通过两个电极来检测，并通过电极引线将感应电压信号“U”传送至转换器的信号处理单元，将信号进行放大、整形、图 1滤波，然后送入微处理器，由电脑来进行信号的转换处理，最后转换成所需要的流量、流速显示，并具备不同的信号输出7功能。
对于均匀的电磁场和点电极的理论模型，只要流体特性是对称的，所测得的电压与流体特性是无关的。
因此，测量不受流体的密度、黏度、温度、压力和电导率变化的影响，对带有微小颗粒及浆液的测量有独特的适应性，而且测量范围非常宽。
1.2 电磁流量计的结构电磁流量计主要由传感器和转换器组成，按两者之间的连接方式可分为一体型和分体型。
传感器常称为一次部分，转换器称为二次部分，因而，可满足不同的按装位置的要求。
1.2.1 电磁流量传感器电磁流量传感器由法兰、导管、衬里、电极、励磁线圈、磁轭等组成。
法兰通常是普通钢料加材工而成，必要时也可以选用不锈钢，一般参照公制尺寸加工。
导管必须使用非导磁材料〔通常使用不锈钢〕，否则将影响磁场的磁路分布，从而影响测量的精度和零点的稳定性，因此在导管的选择时非常重要。
电磁流量计工作原理及故障处理方法
电磁流量计工作原理及故障处理方法电磁流量计是一种应用广泛的流量测量仪表，通过电磁感应原理来测量流体中的导电液体的流量。
它的工作原理比较简单，主要包括传感器和转换器两部分。
传感器部分通常由电磁圈和电极组成，电磁圈产生一个均匀的磁场，当液体通过流量计时，液体中的导电物质运动会产生一个与流体流速成正比的感应电动势，经过电极测量后，根据法拉第定律得出流体的流速信息。
转换器部分则负责将电极测量的信号转换为标准的电流信号或数字信号输出，从而实现流量的检测与显示。
在实际使用中，电磁流量计也可能会出现一些故障，以下是一些常见故障及相应的处理方法：1.无法正常测量流量–可能原因：电磁流量计传感器部分故障，电极接触不良或电磁圈线圈断开。
–处理方法：检查传感器部分是否正常工作，如有发现问题及时更换或维修。
2.测量结果不准确–可能原因：流量计传感器受到外界磁场干扰，或者被测介质含有气泡、杂质等。
–处理方法：暴露传感器部分以减少磁场干扰，适时清洗传感器内的杂质，并确保被测介质为纯净液体。
3.电磁流量计显示异常–可能原因：转换器部分故障，导致显示不正常。
–处理方法：检查转换器部分的连接线路及工作状态，如有异常及时更换或维修转换器。
4.漏电–可能原因：电磁流量计接地线接触不良或传感器绝缘损坏。
–处理方法：检查接地线的连接情况，修复或更换绝缘损坏的部分。
5.温度过高–可能原因：流量计工作环境温度过高，或者传感器内部散热不良。
–处理方法：调整工作环境温度，或者增加传感器散热装置。
综上所述，电磁流量计在实际使用中需要按照正确的工作原理来进行操作，并且及时处理各种可能出现的故障，以确保其准确可靠地工作。
同时，定期对电磁流量计进行维护保养，可以有效延长其使用寿命。
电磁流量计的工作原理及故障分析
电磁流量计的工作原理及故障分析一、电磁流量计的工作原理电磁流量计是基于法拉第电磁感应定律而工作的流量测量仪表。
它能测量具有一定电导率的液体或者液、固混合物的体积流量，常用于检测酸、碱、盐含固体颗粒(或者纤维)液体的流量，这是它优越于其他流量计的特点。
电磁流量计由变送器和转换器组成，电磁流量变送器由磁路系统、测量导管、电极、外壳和干扰信号调整装置等部份组成，它将流量的变化转换成感应电势的变化。
转换器由电子元器件组成，它将微弱的感应电势放大，并转换成统一的标准信号输出，以便进行远传指示、记录、积算和调节。
v=流速A = 管道横截面Q 体积流量 = v * A感应电动势 U = B * L * V ( L = 电极距离， B =磁场强度)二、电磁流量计的特点1.被测介质的管内无可动部件，无突出管内的部件，所以压损很小。
当流量计采取防腐蚀衬里的情况下，可检测具有腐蚀性介质的液体的流量，并能检测含有颗粒、悬浮物的液体的流量，如纸浆、泥浆的流量。
2.检测时与介质的温度、压力、粘度无关。
输出电流 I 与流量F 成线性关系。
仪表刻度值可适应 1 ~ 10m/s 的流速变化，所以使用的流速范围较广。
3.可检测脉动流量，这是优于其他流量计的地方，检测时反应较快。
4.仪表的口径范围大，能从直径 1mm~3m 。
此外测量范围大，其量程比高达 1： 100 ，表的精度能达 0.5 级或者更高。
5.被测介质须是导电的液体，不能检测气体、蒸汽。
此外，结构复杂，成本高。
6.有的流量计还具有双向流量测量功能，能显示正、反向流量，并具备双向电流、频率输出，分别记录、保存。
三、电磁流量计与转换器的安装环境( 1 )传感器应安装在干燥通风的地方，避免潮湿、容易积水受淹的场所，还应尽量避免阳光直射和雨水直接淋浇。
( 2 )应尽可能避免安装在周围环境温度过高的地方。
一体型结构的电磁流量计还受制于电子元器件环境温度，要低些。
( 3 )安装传感器的管道上应无较强的漏电流，应尽可能地远离有强电磁场的设备，如大机电、大变压器等，以免引起电磁场干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电极材质特点
电极材质 钽
测量流体实例
特点
海水、醋酸、硫 适用于大部分药 酸、硝酸、盐酸、品 氯化铜、醋酸铅、 次氯酸
钛
海水、醋酸、氯 不适用于盐酸、
化钠
硫酸、硝酸等
电极材质特点
电极材质
测量流体实例
特点
铂-铱 含陶合金 陶瓷衬里用
碳化钨
铂铝 海水、醋酸、氢氧 适用于大部分药品，
（仅 化钠、硫酸、硝酸、不适用于王水、次
次氯酸钠
氯酸、氯化铜、氰
化盐
红泥泥浆、矿石泥 适用于磨耗性液体，
浆、氧化铁泥浆、 尤其是泥浆流体，
高浓度纸浆
不适用于腐蚀性流
体
输出信号的确定
1）电流输出4-20mA HART 2） 脉冲频率输出 3）频率输出
四、电磁流量计特点
优点：
1、测量导管内无可动部件或凸出于管道内的部件，因而压力损失小、并可以测 量含有颗粒、悬浮物等流体的流量，例如纸浆、矿浆和煤粉浆的流量，这是 电磁流量计的突出特点。由于电磁流量计的衬里和电极是防腐的，可以用来 测来测量腐蚀性介质的流量。
一、工作原理
该感应电动势由流量计管壁上的一对电极检测到，通过运算就可以得到 流量。感应电动势方程为：EX=D*V*B (1) EX:感应电动势
D:测量管内径 V:流速 B:磁感应强度
一、工作原理
流体流速 (V)
电极 配管直径 (D)
磁场强度(B)
感应电动势输出
励磁电流输入
E = B *V* D
二、结构
自来水、污水、耐磨损性强， 流 体 温 度 为 工业用水、污 适用于土砂混 0 ～ 40℃ ， 不 泥、海水等 合的泥水流体，适用于有机溶
适用于弱酸、 剂的混合液体 弱碱流体
各种衬里的特点
衬里材质 陶瓷
测量流体实 特 点 例
备注
硬质泥浆、 耐磨损性约 用于氢氰酸、
腐 蚀 性 流 体 、为 聚 氨 酯 橡 磷 酸 、 强 碱
电磁流量变送器由传感器和转换器两部分组 成，被测流体的流量经传感器变换成感应电势， 然后再由转换器将感应电势转换成统一的直流标 准信号作为输出，以便进行指示记录或与计算机 配套使用。电磁流量计的准确度等级为1～2.5级 。
一、工作原理
基于法拉第（Faraday英1791-1867 ）电磁感应定律。即当导电液体流过电磁流 量计时，导体中会产生感应电动势，其感应 电动势与导电液体流速、磁感应强度、导体 宽度（流量计内经）成正比。（根据弗莱明 （Fleming英1849-1945）的右手法则，电动 势的方向与液体流动方向及磁场方向均成直 角）
2、电磁流量计输出电流与流量间具有线性关系，并且不受液体的物理性质（温 度、压力、黏度）的影响。特别是不受黏度的影响，这是一般流量计所达不 到的。
3、只要符合电导范围, 测量特性与流体的性质无关
4 、 电 磁 流 量 计 的 测 量 范 围 宽 , 对 于 同 一 台 电 磁 流 量 计 可 达 100:1, 精 度 高 , 可 达 ±0.2%,重复型好优于±0.1%.口径可以从1mm做到2m以上
5、更换不同的内衬及电极材料可测强酸强碱
6、电磁流量计反应迅速，可以测量脉动流量。
缺点
1.不能测不导电的液体，液气两相流， 气体及绝缘类的油类。
2. 由于内衬材料及励磁线圈耐温的限制， 一般只能测 180℃以下的流体。
3.受流体流速及流场分布的影响，要求流体流速 对轴心均匀对称分布，所以要有前后直管段。
4、信号转换器壳体盖开启注意点和要求
信号转换器壳体与上下盖均有严密配合的螺纹连接。
信号转换器壳体盖开启注意点和要求
1） 凡开启和旋紧盖壳部分必须使用专用扳手(厂方作附 件提供）
2） 壳体盖的螺纹决不能碰撞损坏,并任何时间均要保持 有润滑黄油
信号转换器壳体盖开启注意点和要求
3）壳体盖螺纹上决不允许有污物积聚,保证旋入旋 出壳体的顺利
4）为达到规定的密封要求,壳体盖上垫圈损坏应当 立即更换
一般只需前5D后2D即可
五、日常维护
1、变送器管内壁沉积垢层要定期清理，以防电极短路，甚至 于无法测量流量。始终保持一次表的导管内绝缘衬里良好 状态，以免酸碱盐等腐蚀，导致仪表无法检测。
2、定期检查端盖、接线口的密封性，保证湿气和水不会进入 仪表内
3、零位标定
注意：只有在零流量及流体完全充满测量管时，才能执行这 一功能
电磁流量变送器由磁路系统、测量导 管、电极、外壳和干扰信号调整装置等部分 组成，它将流量的变化转换成感应电势的变 化。转换器由电子元器件组成，它将微弱的 感应电势放大，并转换成统一的标准信号输 出，以便进行远传指示、记录、积算和调节 。
一体型 :变送器和传感器组成一个机械单 元
分体型： 变送器和传感器分开安装
附 着 性 流 体 、胶 的 10 倍 ， 时、需注意
高温流体、 高温高压下
高压流体
不变形，具
有适用于耐
泥浆躁声和
渗透性流体
的电极结构
电极材质特点
电极：316L 、哈氏合金、钛、钽、铂-铱合金
电极材质 SUS316L
哈式合金C
测量流体实例 自来水、污水
醋酸、氢氧化钠
特点
不适用于海水，盐 酸、硫酸、硝酸、 氢氧化钠
电磁流量计工作原理及维护
-----范明
目 录
Contents
1 电磁流量计介绍 2 电磁流量计的结构 3 流量计日常维护及常见故障
概述
电磁流量计是基于电磁感应定律而工作的流量 测量仪表。它能测量具有一定电导率的液体或液 、固混和物的体积流量，常用于检测酸、碱、盐 、含固体颗粒液体的流量，电磁流量计通常由传 感器、转换器和显示仪表组成。
耐压钢套
励磁线圈引出线
电极引出线
内衬 电极
励磁线圈
防外磁干扰 保护钢套
衬里及电极结构
PTFE 的衬里电极构造 PTFE衬里
电极
ADMAG的衬里电极构造 PFA衬里
弹簧 电极 网板
各种衬里的特点
衬里材料常用的有： 氯丁橡胶、丁晴橡胶、聚氨酯橡胶、PTFE聚四氟 乙烯、PFA特氟隆、F46 等
衬 里 材 质 测量流体实例 特 点
备
注
PFA
氢氟酸、盐酸、衬里的耐腐蚀性强，流 体 温 度 为 -10 ～
醋酸等强渗透
机械强度高， 内部平滑，耐附着
160℃ 时 ， 需 注 意 渗透
性流体，易附 性强
着、易固化的
流体，腐蚀性
流体（电解液
体、苛性钠、
硫酸），其他
的一般液体
各种衬里的特点
衬 里 材 质 测量流体实例 特 点
备注
聚氨酯橡胶
