探讨门式刚架中钢梁平面外计算长度
浅议门式刚架中梁柱平面外计算长度的取值

浅议门式刚架中梁柱平面外计算长度的取值摘要:门式刚架的破坏和倒塌在很多情况下是由受压最大翼缘的屈曲引起的,对门式刚架梁和柱平面计算长度取值就不容忽视了。
在工程界一般认为加隅撑的檩条可以作为门式刚架斜梁的侧向支撑。
其实这种做法只能应用在特定的条件中。
而钢架柱平面外取通长系杆间距作为其平面计算长度很多时候又不太经济。
既然有墙梁和墙板,我们为何不利用墙梁和墙板建立一个平面外几何不变体系,以墙梁和内翼缘隅撑来减小柱平面外的计算长度,这种设计节约了相当量的钢材。
关键词:钢架计算长度支撑在门式刚架设计中,平面外计算长度通常以支撑点作为取值依据。
这句话大家是看法是一致的。
但是支撑点如何定义,如何取值,那就仁者见仁智者见智了。
下面分别讨论门式刚架结构中梁和柱平面外计算长度如何正确取值。
一、讨论钢梁平面外计算长度如何取值,门式刚架的破坏和倒塌在很多情况下是由受压最大翼缘的屈曲引起的,可见钢梁平面外计算长度正确取值直接影响结构的安全问题。
目前在工程设计上对钢梁平面外计算长度取值大致有两中做法。
第一做法是钢梁平面外计算长度取隅撑的间距,第二做法是钢梁平面外计算长度取屋面水平支撑与钢梁交点的间距。
钢梁平面外计算长度取隅撑的间距的做法很多时候是偏于不安全的。
《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)6.1.6条第三款:当实腹式钢梁的下翼缘受压时,必须在受压翼缘侧面布置隅撑作为斜梁的侧向支撑,隅撑的另一端连接在檩条上。
此处提出隅撑可作为钢梁平面外侧向支撑点。
我们再看《钢结构设计规范》(GB50017-2003)4.2.1条可知侧向支撑点必须能阻止钢梁受压翼缘的侧向位移。
综合这两本规范和规程可知:隅撑可作为钢梁平面外侧向支撑点的前提条件是隅撑必须能阻止钢梁受压翼缘的侧向位移。
目前很多钢结构施工单位在隅撑制作时考虑施工过程中误差,特意将隅撑角钢两端的螺栓孔制成长圆孔,而设计单位设计时隅撑角钢与钢梁和檩条连接一般都是采用M12的普通螺栓连接的。
关于“门刚新规”设计问题的相关探讨

平面内稳定最大应力 (N/mm*mm) = 162.25 平面内稳定计算最大应力比 = 0.532
分析:新规范稳定应力有所下降,但因为强度指 标下降,所以反而应力比上升。实际差异不大。
2.梁构件验算-面外稳定
• 托梁
• 托梁按规范7.1.4条验算,托梁的验算需要在工具箱中进行
2.梁构件验算-面外稳定(刚架梁)
3.柱构件验算-面外稳定
整体稳定系数������������调整
3.柱构件验算-面外稳定
• 等效弯矩系数
−1 =< ������������=< 1 即指数在1~1.6之间,当弯矩项应力小于0时,
指数越大,折减越多
3.柱构件验算-面外稳定
• 实例对比-例题2
基本情况:18m跨,0.3kN/m2恒载, 0.5kN/m2活载,0. 5kN/m2风,5t轻型吊车
• 实例对比-例题1
旧规程
新规范
平面外稳定最大应力(N/mm*mm) = 196.49 平面外稳定计算最大应力比 = 0.634
平面外稳定计算最大应力对应组 合号: 5, M= 155.43, N= 16.20, M= -549.98, N= -4.63 平面外稳定计算最大应力比 = 0.840 梁面外稳定计算方式:梁面外稳 定按支撑间距计算。
• 进一步对比 结论:刚接柱影响很大!
������������ 15规范
������������ 稳定应力比
1.0 0.747 0.782
0.5 0.841 0.663
0 0.966 0.539
-0.5 1.000 0.481
-1 1.000 0.444
钢结构规范
考虑屈曲后强度强度计算应力比 = 考虑屈曲后强度强度计算应力比 =
钢结构论坛 话题:关于计算长度问题的讨论(下)

混 凝 土柱 钢 梁 结 构 , 度 为 2 屋 面 为无 檩 结 构 , 铺 跨 1 m, 上 大 型 屋 面 水泥 槽 板 , 钢 结 构设 计 规 范 》 GB50 —2 0 ) 按《 ( 0 1 7 0 3 ( 以下 简 称 “ 规 与 《 式 刚 架轻 型 房 屋 钢 结 构 技 术 规 程 》 钢 ) 门 ( E S12 : 0 2 ( 下 简 称 门 规 验 算 的 结 果 不 一 样 C C 0 2 0 ) 以 )
采 用 大 型 屋 面 板 的 结 构 , 面 荷 载 较 大 , 上 屋 面 防 水 屋 加
的需 要 , 梁 的 挠 度 应 当 按 照 规 主 梁 的 要 求 来 控 制 。 钢 钢 对
4 2 门式 刚 架横 梁平 面外 计 算 长 度 疑 问 .
ja fn ine g:
平 面外 支 撑 可 防 止 受 压 翼 缘 失 稳 , 常 是 利 用 刚 性 连 接 通 ( 型 钢 板 直 接 与 杆 件连 接 ) 隅 撑 连 接 。作 为 刚 性 系 杆 , 压 或 两 端 均 为铰 接 , 接 在 加劲 肋上 , 否 能 阻 止 受 压 翼 缘 失 稳 呢 ? 连 是 如 果不 能 , 不 是 还 要在 刚性 系杆 上 连 接 隅 撑 ? 是
wa ye ng 03: n qi 20
改该默认值 。
山 西洪 洞 人 :
是 不 是 可 以这 样 理 解 , 是 说 程 序 对 梁 分 段 后 , 动 按 就 自
从 结 构 类 型和 屋 面 荷 载 来 看 , 经 超 出 了 轻 钢 的 范 围 。 已
节 间距 离取 构 件 实 际 长 度 。 理论 上 这 样 处 理 是 有 问题 的 , 所 以 要人 为 进 行 调 整 或 修 正 。 还 有 , 的 分 段 也 有 同 样 的 问 柱 题 , 如加吊车后 , 序自动按牛腿节点处将柱分成 两段 , 比 程 这 样 柱 的 平 面 外 计 算 长 度 就 减 少 很 多 , 实 际 上 它 的 侧 向 不 一 但
钢结构设计要点

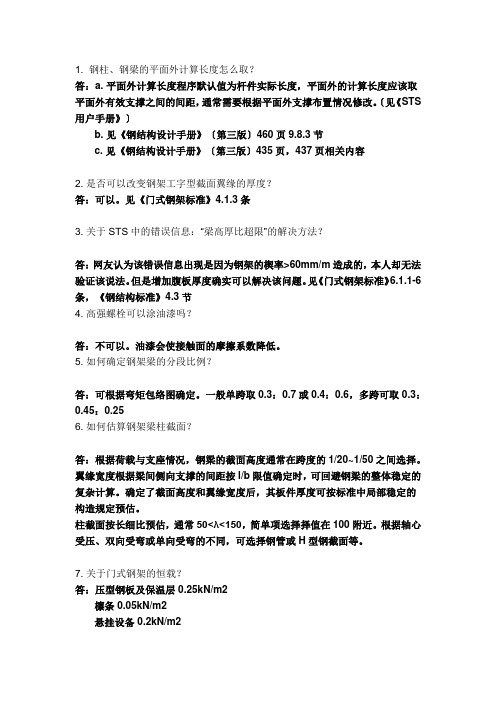

1. 钢柱、钢梁的平面外计算长度怎么取?答:a. 平面外计算长度程序默认值为杆件实际长度,平面外的计算长度应该取平面外有效支撑之间的间距,通常需要根据平面外支撑布置情况修改。
〔见《STS 用户手册》〕b. 见《钢结构设计手册》〔第三版〕460页9.8.3节c. 见《钢结构设计手册》〔第三版〕435页,437页相关内容2. 是否可以改变钢架工字型截面翼缘的厚度?答:可以。
见《门式钢架标准》4.1.3条3. 关于STS中的错误信息:“梁高厚比超限”的解决方法?答:网友认为该错误信息出现是因为钢架的楔率>60mm/m造成的,本人却无法验证该说法。
但是增加腹板厚度确实可以解决该问题。
见《门式钢架标准》6.1.1-6条,《钢结构标准》4.3节4. 高强螺栓可以涂油漆吗?答:不可以。
油漆会使接触面的摩擦系数降低。
5. 如何确定钢架梁的分段比例?答:可根据弯矩包络图确定。
一般单跨取0.3:0.7或0.4:0.6,多跨可取0.3:0.45:0.256. 如何估算钢架梁柱截面?答:根据荷载与支座情况,钢梁的截面高度通常在跨度的1/20~1/50之间选择。
翼缘宽度根据梁间侧向支撑的间距按l/b限值确定时,可回避钢梁的整体稳定的复杂计算。
确定了截面高度和翼缘宽度后,其板件厚度可按标准中局部稳定的构造规定预估。
柱截面按长细比预估,通常50<λ<150,简单项选择择值在100附近。
根据轴心受压、双向受弯或单向受弯的不同,可选择钢管或H型钢截面等。
7. 关于门式钢架的恒载?答:压型钢板及保温层 0.25kN/m2檩条 0.05kN/m2悬挂设备 0.2kN/m28. 如果钢架截面是以强度控制而非挠度控制时,可以考虑使用高强钢材。
9. 钢构的除锈方式有哪些?答:手动,适用于小型要求不高的构件,除锈不彻底喷砂,适用于比较厚实的构件,除锈彻底酸洗,适用于薄壁构件或不方便用喷砂方法除锈的构件或部位,除锈彻底10. 拉条采用圆钢时直径不宜小于10mm〔见《门式钢架标准》6.3.5条〕;檩托的常用厚度是8mm;隅称按设计确定〔见《门式钢架标准》6.16条〕;屋面彩钢板厚度不宜小于0.4mm〔见《门式钢架标准》6.6.2条〕。
门式刚架轻型房屋钢结构设计要点探析

门式刚架轻型房屋钢结构设计要点探析作者:郝继威来源:《环球市场》2017年第07期摘要:随着社会的发展,生产力水平的提高,我国钢产量的不断提高、品种不断丰富。
彩色压型钢板生产的迅速发展,为轻型钢结构房屋的发展奠定了良好的物质基础。
轻型钢结构房屋具有跨度大、空间大、用钢量少、造价低廉、施工方便易安装、施工周期短、施工污染环境少、建筑造型简洁美观、以及可回收利用等优点,在工业厂房、仓库、展览厅等工业与民用建筑中得到越来越多的应用和发展。
关键词:轻型钢结构;门式刚架;设计要点?一、门式刚架结构的形式及特点门式刚架结构是梁、柱单元构件的组合体,是柱与直线型、弧线型、折线型横梁刚性连接的承重骨架体系。
其形式种类繁多,在单层厂房及仓库中,应用较多的为单层单跨,双跨或多跨的双坡门式刚架,它可根据通风、采光的需要设置天窗、通风屋脊和采光带等。
门式刚架的整个构件横截面尺寸较小,可以有效地利用建筑空间,从而降低房屋的高度,减小建筑体积,在建筑造型上也较简洁美观,其次,刚架构件的刚度较好,其平面内、外的刚度差别较小,为制作、运输、安装提供有利的条件。
1、门式刚架的结构形式。
门式刚架的结构形式多种多样。
按构件体系分,有实腹式与格构式;按横截面组成分,有等截面与变截面。
实腹式刚架的横截面一般为H型,少数为Z 型;格构式的横截面为矩形或三角形;按结构选材分,有普通型钢、薄壁型钢、钢管或钢板焊成。
2、门式刚架结构的特点。
与传统的单层厂房相比,这种结构的特点有:2.1便于拆迁,可用于临时建筑,这是其突出的特征。
2.2屋面板采用压型钢板轻型屋面、由于屋面轻了,支承它的结构也很轻。
至于外墙,用砖墙对隔热和降低造价有利,但对结构的侧移要求较严,外观也较差,因此还是用钢墙板者居多。
2.3刚架可采用变截面,截面与弯矩成正比。
除腹板高度变化外,厚度也可根据需要变化,上下翼缘可用不同截面,相邻单元的翼缘也可采用不同截面,充分做到材尽其用。
2.4刚架的腹板可按有效宽度设计,允许失稳并可利用屈曲后强度。
减小门式刚架中柱平面外计算长度的方法

10×10, 一根中柱的用钢量为 1 007.4 kg ; 方案 2:沿房屋全长在柱中间增设刚性系杆, 中柱的平面外计算长度
取 7 m , 根据计算中柱截面为 H500×300×10×10, 一根中柱的用钢量为 850 kg , 增加一根刚性系杆, 截面为
Φ114×8.0, 用钢量为 156.8 kg ; 方案 3: 利用吊车梁上翼缘, 在柱中间设隅撑, 中柱的平面外计算长度取 7 m,
摘要: 门式刚架的中柱设计中, 常因为平面外计算长度较大, 所选实腹式截面无法满足平面外稳定验算, 从而导致用钢量增加。
文中针对设有吊车梁的门式刚架中柱, 对 3 种设计方案进行比较, 证明利用吊车梁设置隅撑, 为中柱提供可靠侧向支承点, 从而
减小其平面外计算长度,该方法最经济实用。
关键词: 门式刚架; 平面外计算长度; 吊车梁; 隅撑; 侧向支承点
第2期
贾冬云:减小门式刚架中柱平面外计算长度的方法
207
( 1) 在没有可靠的中间支承点时, 门式刚架中柱的平面外计算长度应取柱的全长。 ( 2) 当设有吊车梁, 而且吊车梁设有制动系统时, 制动梁或制动桁架是沿房屋全长设置, 而且与中柱侧向 有可靠的连接, 可以作为中柱的侧向支承点。因此, 中柱的平面外计算长度应取柱脚到侧向支承点的距离。 ( 3) 当设有吊车梁, 但吊车梁没有设置制动系统时, 虽然吊车梁是沿房屋全长设置, 但是吊车梁与中柱侧 向没有可靠的连接, 不能作为中柱的侧向支承点。因此, 中柱的平面外计算长度应取柱的全长。 针对第一种情况, 也可以在柱中间沿房屋全长增设刚性系杆, 从而减小柱的平面外计算长度, 降低柱截 面面积, 然后比较两种方案的用钢量, 取小者。 第二种情况有效地利用了已有结构的设置, 减小了柱的平面外计算长度, 降低了柱截面面积, 达到节约 钢材的目的。 针对第三种情况, 如果能利用吊车梁, 使其与中柱侧向产生可靠的连接, 将有效地节约钢材。因此, 文中 将借鉴隅撑的设计原理, 来解决这个问题。
轻钢结构门式钢架中钢梁设计相关问题探讨
轻钢结构门式钢架中钢梁设计相关问题探讨摘要:轻钢结构门式钢架在工业建筑与民用建筑中的应用日趋广泛。
讨论了门式钢架设计时荷载取值、屋盖铰接问题、节点构造及屋面构造,并主要讨论了钢梁设计计算时应注意的细节问题。
关键词:门式钢架、钢梁、设计所谓轻钢结构门式钢架通常是指由冷弯薄壁型钢结构、热轧轻型钢结构、焊接或高频焊接轻型钢结构、轻型钢管结构、板壁较薄的焊接组合梁及焊接组合柱而构成的结构。
具有施工周期短、抗震性能好、宜于拆卸搬迁、综合经济效益好等优点。
正是由于门式钢架轻型房屋的诸多优点,而且随着近年来防火防腐新产品的不断出现,已较好地解决了轻钢结构抗腐蚀性差的缺点,使得它在工业厂房以及民用设施中获得了广泛的应用。
门式钢架轻型房屋的基本计算理论和普通钢结构基本相同,设计的主要依据为《钢结构设计规范》(GB 50017-2003)、《冷弯薄壁型钢结构技术规范》(GB 50018-2002)和《门式钢架轻型房屋钢结构技术规程》(CECS102:202),以下仅对门市钢架中钢梁设计的若干问题进行探讨。
1、截面形式钢架梁、柱按截面类型可分为实腹式钢架及格构式钢架,前者梁、柱一般采用U 型实腹截面,其刚度较强,但其用钢量稍多;后者一般采用小截面角钢、钢管等构件组合的格构式梁、柱截面,其加工制作较为复杂,但用钢量较省,适用于大跨度钢架。
此外,钢架梁柱截面亦可采用蜂窝梁、蜂窝柱等空腹结构,但实际应用尚不多。
2、屋面活荷载的取值对于屋面结构荷载及荷载组合中的永久荷载,包括结构构件的自重和悬挂在结构上的非结构构件的重力荷载,如屋面、檩条、支撑、吊顶等;可变荷载则包括屋面活荷载(设计屋面板和檩条时应考虑施工和检修集中荷载,其标准值为1kN)、屋面雪荷载和积灰荷载、风荷载等。
荷载组合一般应遵从《建筑结构荷载设计规范》(GB50009-2012)的规定,针对门式钢架的特点,规范给出下列组合原则:不上人的屋面均布活荷载可不与雪荷载和风荷载同时组合;积灰荷载应与雪荷载或不上人的屋面均布活荷载两者中的较大值同时考虑;多台吊车的组合应符合《建筑结构荷载设计规范》的规定;当需要考虑地震作用时,风荷载不与地震作用同时考虑。
平面外计算长度
关于门式钢架平面外计算长度的讨论在门钢设计中,平面外计算长度通常以支撑点作为取值依据。
但在有檩条和墙梁的结构体系中,是否可以通过建立以檩条和墙梁为刚架反弯点的构造,从而使得平面外计算长度大为降低。
请各位仁者见仁,发表意见对隅撑设置的规定1) 门式刚架的破坏和倒塌在很多情况下是由受压最大翼缘的屈曲引起的,而斜梁下翼缘与刚架柱的相交处受压最大。
2) 在檐口位置,刚架斜梁与柱内翼缘交接点附近的檩条和墙梁处应各设置一道隅撑。
3) 在斜梁下翼缘受压区均应设置隅撑,其间距不应大于相应受压翼缘宽度的16 倍。
4)当斜梁下翼缘不设隅撑时,应采取保证刚架稳定的可靠措施,如设置刚性撑杆或加大截面等。
5)柱的隅撑应根据具体情况设置。
当柱高较大时,要求分段进行平面外稳定性验算,此时应设几道隅撑。
平面外计算长度个人认为以隅撑设置的位置作为取值依据。
我为人人兄:窃以为不能以隅撑作为平面外计算长度取值依据,设隅撑仅保证梁下翼缘或柱内翼缘受压力作用下的稳定,不能对平面外构件受力产生约束,也不能约束平面外的位移,所以不应作为侧向支撑点而作为平面外计算长度的取值依据.具体参阅<钢规>有关规定.在门式钢框架结构中,隅撑设置的位置可作为屋面钢梁侧向支撑点,前提是:1)按规范设置屋面水平支撑、柱间支撑、屋面刚性系杆(压杆)2)屋面水平支撑、柱间支撑、屋面刚性系杆三者必须构成封闭体,以保证平面外具有相对足够大的刚度体系3)隅撑与屋面檩条间的连接必须构成三角形,即此处螺栓连接孔不能采用长圆孔4)隅撑必须满足规范中强度和稳定性要求1)按规范设置屋面水平支撑、柱间支撑、屋面刚性系杆(压杆)————压杆与水平支撑或柱间支撑共同构成平面不变体系,承受纵向水平力,作为刚架平面外的反弯点,可以视作刚架平面外铰支座,所以平面外的计算长度可以取两个压杆间距离2)屋面水平支撑、柱间支撑、屋面刚性系杆三者必须构成封闭体,以保证平面外具有相对足够大的刚度体系————这个自然,但如何量化?照此说法,还是不能降低平面外计算长度,这个刚度体系还是由屋面水平支撑、柱间支撑、屋面刚性系杆三者必须构成封闭体来保证的。
门式刚架轻型房屋钢结构设计中的两个问题
叠熊;堡凰。
门式刚架轻型房屋钢结构设计中的两个问题李瑞鹏(河北省滦县建设局,河北滦县063700)f}裔要】概述了门式刚架梁柱平面外计算长度的取法,刚架屋盖支撑和柱问支撑的截面和构造。
【关键间门式刚架;计算长度;屋盖支撑;柱问支撑1关于剐架平面外的计算长度1.1梁的平面外计算长度,分E翼缘和下翼缘两种情况1.1-1上翼缘计算长度,通常有三种取法1)取上翼缘横向支撑的节距。
支撑的节距,按刚架跨度、柱距确定。
通常取檩距的倍数。
支持的节距直接影响横梁的截面和整体稳定性。
2)取隅撑间距。
隅撑通过檩条连接于有弹性侧移的下翼缘上,故其不能作为上翼缘受压时的侧向支点。
在某些情况下可将其作为下翼缘受压时的侧向支点,具体见后面下翼缘的计算长度论述。
3)取3m。
不少轻型房屋门式同4架中取2个檩距,当15m檩距时取=3.0m。
如果以上2个檩距、3根檩条,均不在横向支撑节点时,所有檩条均随梁的上翼缘侧弯,不能起支撑作用,只有位于支撑节点处的檩条才能起侧向支点作用,取=3m,能设计合理的横梁截面,充分发挥强度作用。
当屋面刚度好,与檩条连接可靠时,考虑屋面实际存在的蒙皮作用,取2个檩距,即3m,这按。
门规”第5.12条的精神在实践中也是可行的。
对设有桥式吊车、悬挂吊车的刚架和其他大跨度刚架,作者建议不—律取=3m为宜。
1.12下翼缘计算长度,通常也有两种处理办法1)设置隅撑。
不分情况取隅撑间距,隅撑间距取不大于(bl为受压翼缘宽度),多数取3.0—4.5m。
另一种观点取与上翼缘横向支撑节点处檩条相连的隅撑间距,亦即横向支撑的节距。
作者以为取后者为妥。
2)不设隅撑,取=O A Lo取=O A L的前提与弯距图形有关。
正常情况下,梁端为负弯距,跨中为正弯距,考虑柱面风荷载使梁反弯点内移,故偏安全地取反弯点距梁端为U50但是当风荷载的效应大于恒荷载的效应,使跨中产生负弯距时,此时梁跨中下翼缘的计算长度可能比式=0.4L算得得稍大。
门式刚架结构设计,多个问题总结知识点
1、看弯矩图时,可看到弯矩,却不知弯矩和构件截面有什么关系?答:受弯构件受弯承载力Mx/(y x*Wx) +My/(y y*Wy) ≤f其中W为截面抵抗矩根据截面抵抗矩可手工算大致截面。
2、就是H型钢平接是怎样规定的?答:想怎么接就怎么接,呵呵.主要考虑的是弯矩和/或剪力的传递.另外,在动力荷载多得地方,设计焊接节点要尤其小心平接。
3、“刨平顶紧”,刨平顶紧后就不用再焊接了吗?答:磨光顶紧是-一种传力的方式,多用于承受动载荷的位置。
为避免焊缝的疲劳裂纹而采取的一种传力方式。
有要求磨光顶紧不焊的,也有要求焊的。
看具体图纸要求。
接触面要求光洁度不小于12. 5,用塞尺检查接触面积。
刨平顶紧目的是增加接触面的接触面积,-般用在有一-定水平位移、简支的节点,而且这种节点都应该有其它的连接方式( 比如翼缘顶紧,腹板就有可能用栓接)。
一般的这种节点要求刨平顶紧的部位都不需要焊接,要焊接的话,刨平顶紧在焊接时不利于融液的深入,焊缝质量会很差,焊接的部位即使不开坡口也不会要求顶紧的。
顶紧与焊接是相互矛盾的,所以上面说顶紧部位再焊接都不准确,不过也有-一种情况有可能出现顶紧焊接,就是顶紧的节点对其它自由度的约束不够,又没有其它部位提供约束,有可能在顶紧部位施焊来约束其它方向的自由度,这种焊缝是一种安装焊缝,也不可能满焊,更不可能用做主要受力焊缝。
4、钢结构设计时,挠度超出限值,会后什么后果?答:影响正常使用或外观的变形;影响正常使用或耐久性能的局部损坏(包括裂缝) ;影响正常使用的振动;影响正常使用的其它特定状态。
5、挤塑板的作用是什么?答:挤塑聚苯乙烯(XPS) 保温板,以聚苯乙烯树脂为主要原料,经特殊工艺连续挤出发泡成型的硬质板材。
具有独特完美的闭孔蜂窝结构,有抗高压、防潮、不透气、不吸水、耐腐蚀、导热系数低、轻质、使用寿命长等优质性能的环保型材料。
挤塑聚苯乙烯保温板广泛使用于墙体保温、低温储藏设施、泊车平台、建筑混凝土屋顶极结构屋顶等领域装饰行业物美价廉的防潮材料。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
探讨门式刚架中钢梁平面外计算长度
首先明确隅撑的概念。
1、在工程界一般认为加隅撑的檩条可以作为门式刚架斜梁的侧向支撑,因此门式刚架中斜梁的无支撑长度可以认为是有隅撑的檩条的间距。
规范中没有明确的规定;在门式刚架轻型房屋钢结构技术规程中有如下规定:实腹式刚架斜梁的出平面计算长度,应取侧向支撑点间的距离;当斜梁两翼缘侧向支撑点的距离不等时,应取最大受压翼缘侧向支撑点的间距。
2、PKPM计算时平面外计算长度只要有檩条就取3m,不管檩条是否刚性连接
平面外计算长度取3m是因为每3米设隅撑一道,如果不是3m设隅撑,计算长度也相应改变。
3、设斜拉条是为了把檩条的力传给钢架梁,或柱,不设不行
4、以前对平面外计算长度有点共识:檩条可以一定程度的减少梁的上翼缘失稳,隅撑可以减少梁的下翼缘扭转失稳,所以一般取平面外计算长度为隅撑间距。
(檩条与隅撑视作共同对梁作用)......但是现在有的设计院在设隅撑时把它设在刚架应力大的地方,比如屋脊、沿口处,而在应力较小的部位,往往间距很大才设一根,(考虑安装过程中的稳定性)甚至不设隅撑,这种方法得到了一些设计人员的认可,那么这样的设置方法下,平面外计算长度该如何选取呢?
刚架计算时,我们的梁高厚比经常大于80,甚至大于170,(普钢规范中应设横向和纵向加劲肋的限值),但是我们在实际中往往没有依据这种做法,很少用加劲肋,新规范中也没有明确提出加劲肋的问题,有人提出隅撑可看作起到加劲肋的作用,不知道这重说法对不对。
(有点离题:)但是也算一种误区吧)
5、对于设置系杆的问题我也有一些想法。
对于屋脊处的系杆,新规范上说“刚性系杆可由檩条兼作,此时檩条应满足对压弯构件的刚度和承载力的要求”,在从前的帖子中有人提出过理论上的计算方法,验算屋脊处两根檩条共同作用能否满足刚性系杆的要求,但是我们在设计时往往没有演算,直接加了系杆了事,现在做了一个四面砖墙围护的钢构厂房,监理提出:因为砖墙围护有可靠的整体稳定性,砼抗风柱按照悬臂结构计算,柱顶位移在限值之内,这样传到钢构上的风载被大大减小,屋脊处两根檩条受到的力也大大减小,假如开间不大的话,那么这两根檩条应该能兼作系杆。
听起来有点道理,因为没有算过,所以请大家评论一下。
6、《冷弯薄壁型钢结构技术规范》(GB50018-2002)10.1.4提到实腹式刚架梁和柱在刚架平面外的计算长度,应取侧向支承点间的距离,侧向支承点间可取设置隅撑处及柱间支撑连接点。
其条文说明提到作为侧向支承点的檩条、墙梁必须与水平支撑、柱间支撑或其他刚性杆件相连,否则,一般不能作为侧向支撑点。
但当屋面板、墙面板采用压型钢板、夹芯板等板材,而板与檩条、墙梁有可靠连接时,檩条、墙梁可作为侧向支承点。
附录:隅撑的设置和作用
【问题】我也不明白隅撑是梁的侧向支撑,还是檩条的?是梁的但没在受压翼缘,是檩条的又是隔跨的?
隅撑的作用不是支撑檩条的,是个梁的受压翼缘一个支点,让它不要失稳。
主要有两个作用:1.保证受压翼缘的局部稳定2.与檩条一同保证梁的平面外稳定。
一般我们是隔檩布置,这样钢梁的平面外的计算长度就是两个檩距。
这里强调的是钢梁到底是上翼缘受压还是下翼缘受压是没准的。
比方恒力作用下,刚接梁段就是负弯矩,就算是简支梁,当风吸力作用的
时候下翼缘也会受压。
最近看书,发现隅撑的间距是16b(b为受压的梁翼缘宽)。
隅撑的设置是用来保证梁的下翼缘受压部分的局部稳定。
我们知道:梁的上翼缘的局部稳定由与之连接的檩条保证,这样在根据我们的施载方式绘制出的弯矩图中,只要在梁的下翼缘受压部分设置即可(一般隔檩布置),但是实际的荷载我们很难考虑周全,比如随遇的风荷载,那么我们就很难确定到底梁下翼缘受压部分在哪里,所以一般作法是全跨通设。
设置隅撑的目的不是用来支撑檩条的,相反,它是利用檩条来支撑梁或柱的下(内)翼缘的,这一点从隅撑的英文名可以看出来:flange
brace(翼缘支撑)。
因此,虽然它在支撑梁柱翼缘的同时也对檩条形成了一定的支撑作用,我们一般也不考虑隅撑对檩条的支撑作用。
梁的上翼缘是受拉区,不存在整体稳定问题。
但是由于多少程度地存在初始缺陷,有可能存在潜在的局部稳定问题;但是一般缺陷情形
下,由于局部失稳产生的横向力很小。
因此,檩条作为与之联系的构件,可以证翼缘不失稳。
通常,檩条与梁上翼缘是用螺栓铰接,而且螺栓孔为椭圆孔。
这种连接虽然能够保证梁上翼缘的局部稳定,但并不与梁形成整体,不能考虑与梁协调共同受力;因此,在验算上翼缘长宽比时,不考虑檩条的作用。
况且,檩条的间距相对于梁上翼缘和檩条的截面尺寸来说,比值较大。
也就是说,檩条对于梁上翼缘的支撑保证作用是点支撑,断续而不是连续的。
假使真要作为梁的上翼缘部分参与受力的话,作用数值不大,也是可以忽略不计的。
在檩条设计中,要求檩条下缘和梁上缘要离开1——2厘米,对于它的原因说法不同,到底是为什么要这么做呢?
是为了安装方便,防止加工产生的误差,造成檩条下缘和梁上缘碰撞。
为什么要设隅撑呢,在建模时,一般为了充分利用腹板的强度和减少用钢量而将翼缘宽度尽量减小,从而使构件的平面外稳定不够,而隅撑就是为了弥补这里的,所以一般取隅撑的间距3米作为构件的平面外计算长度.如果构件计算满足,隅撑可以不设置.檩条离梁一般10mm就完全能满足施工要求,如果是现场复合板,底板位于檩条下一般就要留
20mm的间距了,其实檩托是可以取消的,完全是为了施工的方便,abc就有这种做法,在梁上钻孔与檩条栓接.1、对于梁,由于屋面梁轴力较小,檩条与隅撑形成的桁架足以形成支撑刚度,但对于柱而言,柱轴力较大,檩条与隅撑的桁架未必能提供作为支撑的刚度,因此,我不赞成柱上设隅撑改变柱的计算长度。
2、我以前写过的:隅撑的作用是保证刚架斜梁受压下翼缘和刚架柱受压翼缘的平面外稳定,对结构安全很重要。
门式刚架的破坏和倒塌在很多情况下是由受压最大的翼缘
屈曲引起的,而斜梁下翼缘与刚架柱的相交处压应力最大,是结构的关键部位,在斜梁下翼缘受压区均应设置隅撑,其间距不得大于相应受压翼缘宽度的16(235/fy)1/2倍。
若翼缘宽度较窄,理所当然地应使隅撑间距减小。
规程还有特别规定,当斜梁下翼缘不设隅撑时,应采取保证刚架稳定的可靠措施,如设置刚性撑杆或加大截面等。
这就较好地保证了结构的安全。
3、梁上隅撑,[1]减少构件的平面外计算长度;[2]防止梁在局部负弯矩作用下发生屈曲;4、隅撑设置位置:应该根据屋面梁在各种荷载等作用下的弯矩包络图来确定,在可能出现负弯矩段内都应该设置。
不会出现负弯矩的跨中段可以不设。
5、我的一般做法:一般跨度时,在主要受压区按照要求设置隅撑,在主要受拉区一般只设置一道隅撑以保证其在风吸力作用下下翼缘不失稳。
大跨度时,全梁均设,因为风荷载可能使跨中的梁下翼缘受压范围比较大。
6、至于外国取消檩托的做法,在国内一般不行,檩托板的作用是避免檩条受力倾覆,国外一般使用Q345钢的檩条,而且壁厚,国内现在一般是Q235,现在有的用到Q215,壁厚也薄。
有什么样的情况要有什么样的对策,不能原搬照套,毕竟前提是不一样的。
