? 将轿顶检修 TCI转换到检修状态，用服务器观察 TCI是否有 效。若有效，则可进入门机的自学习状态（自学习在后面 介绍），若无效，则检查TCI的接线。
? 当轿顶急停恢复，同时轿顶TCI开关打到检修的情况下，可
以用服务器控制门的开关，当然首先须进入门机的自学习
状况。
BEING THE BEST AT WHA2T0 WE DO
BEING THE BEST AT WHAT6 WE DO
OH5100电梯调试培训-慢车运行
OH5100 变频器面板说明（与服务器对应关系）
BEING THE BEST AT WHAT7 WE DO
OH5100电梯调试培训-慢车运行
主机自学习
? 检查变频器参数（详细参数见西威变频器参数 表）。
? 变频器中SpdP base value 和SpdI base value 设为 最大值，可以用 Shift+help查看最大值
BEING THE BEST AT WHA1T6 WE DO
OH5100电梯调试培训-快车运行
门机调整-XRDS 门机 ? 开关门到位的调整：调节门机上的 DOL（开门到
位 ）和DCL（关门到位）触点，直到开关门位置 符合要求为止。 ? 光幕和安全触板的具体接线参照图纸，应该接常 闭触点，并且应该确认现场的走线不会磨损电线， 在整个开关门过程中不会有误动作。
免定位电梯飞车导致冲顶
BEING THE BEST AT WHA1T4 WE DO
OH5100电梯调试培训-慢车运行
编码器定位（静态定位）
定位步骤 ? 将控制柜紧急电动运行转到ERO 状态，轿顶TCI设为正常
状态。 ? 在SERVICE 菜单中输入口令后（12345），进入

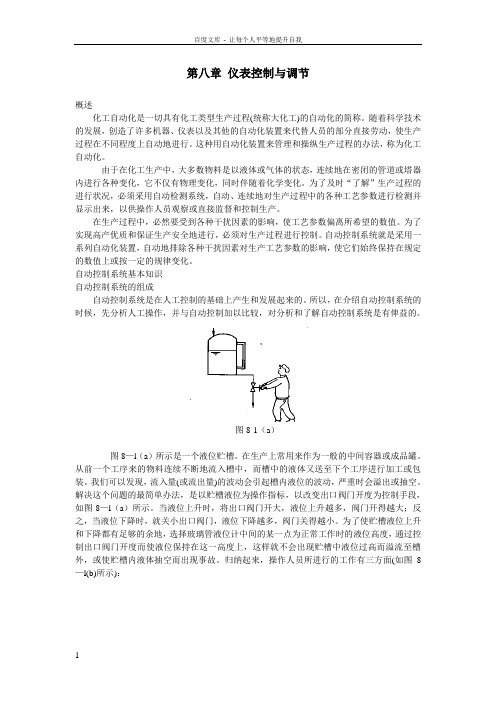

8仪表控制与调节修改完制氢技师培训教材
第八章仪表控制与调节概述化工自动化是一切具有化工类型生产过程(统称大化工)的自动化的简称。
随着科学技术的发展，创造了许多机器、仪表以及其他的自动化装置来代替人员的部分直接劳动，使生产过程在不同程度上自动地进行。
这种用自动化装置来管理和操纵生产过程的办法，称为化工自动化。
由于在化工生产中，大多数物料是以液体或气体的状态，连续地在密闭的管道或塔器内进行各种变化，它不仅有物理变化，同时伴随着化学变化。
为了及时“了解”生产过程的进行状况，必须采用自动检测系统，自动、连续地对生产过程中的各种工艺参数进行检测并显示出来，以供操作人员观察或直接监督和控制生产。
在生产过程中，必然要受到各种干扰因素的影响，使工艺参数偏离所希望的数值。
为了实现高产优质和保证生产安全地进行，必须对生产过程进行控制。
自动控制系统就是采用一系列自动化装置，自动地排除各种干扰因素对生产工艺参数的影响，使它们始终保持在规定的数值上或按一定的规律变化。
自动控制系统基本知识自动控制系统的组成自动控制系统是在人工控制的基础上产生和发展起来的。
所以，在介绍自动控制系统的时候，先分析人工操作，并与自动控制加以比较，对分析和了解自动控制系统是有俾益的。
图8-1（a）图8—l（a）所示是一个液位贮槽。
在生产上常用来作为一般的中间容器或成品罐。
从前一个工序来的物料连续不断地流入槽中，而槽中的液体又送至下个工序进行加工或包装。
我们可以发现，流入量(或流出量)的波动会引起槽内液位的波动，严重时会溢出或抽空。
解决这个问题的最简单办法，是以贮槽液位为操作指标，以改变出口阀门开度为控制手段，如图8—l（a）所示。
当液位上升时，将出口阀门开大，液位上升越多，阀门开得越大；反之，当液位下降时，就关小出口阀门，液位下降越多，阀门关得越小。
为了使贮槽液位上升和下降都有足够的余地，选择玻璃管液位计中间的某一点为正常工作时的液位高度，通过控制出口阀门开度而使液位保持在这一高度上，这样就不会出现贮槽中液位过高而溢流至槽外，或使贮槽内液体抽空而出现事故。

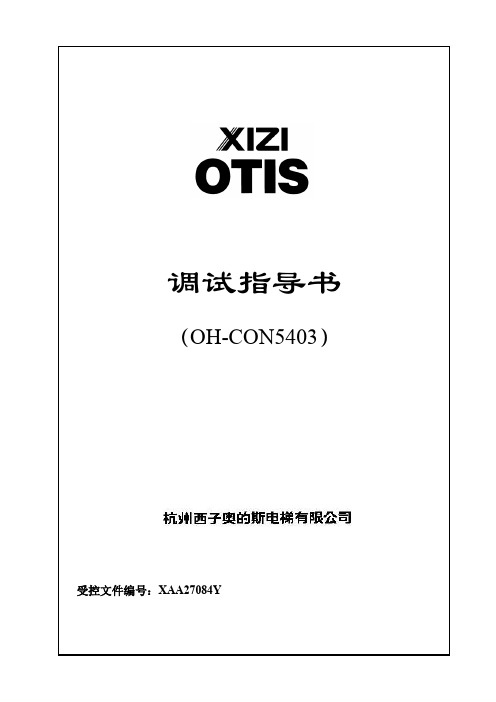

XAA27084Y-OH-CON5403调试指导书(DOC)
a) 运动控制状态有：
i
NRD
没有准备好，无法运行
ii
NOR
正常模式
iii REC
恢复运行模式（返平层）
iv
INI
初始化运行模式
调试指导书 （OH-CON5403）
编号：XAA27084Y 版本：第 A 版 页码：第 3 页 日期：2004-03-25
v
RLV
再平层模式
vi
INS
检修运行模式
vii LRN
绝大多数输入、输出信号（如：指令、召唤、层楼显示、停电自拯救、地震、消防、方向灯、 蜂鸣器、厅外铃、厅外灯、停止开关等）都靠一个远程站（RS）与 OCSS 串行传输，只需要一 小组串行信号线实现该功能。
在 OCSS 和远程站（RS）之间，靠 4 根电线通讯，其中两根电源线（DC30V，HL2），两根信 号线（L1，L2）。OCSS 有三组不同的串行信号线，分别是 C/C（连接轿厢）、C/H（连接厅外）、
OH5403控制系统包括四个模块子系统：OCSS（操作控制子系统）、MCSS（运行控制子系统）、 DCSS（门控制子系统）、DBSS（驱动和制动子系统）。其控制系统配置图如下：
群控信号 (Otis)
串行链路
轿召及轿显部件 串行链路 OCSS
(Otis)
RCBII RS422
位置反馈
MCSS MCB
速度 /加速度/ 负载百分比
LMCSS 是一个管理运行功能的服务系统，其核心控制板为运行控制板 MCB。
LMCSS 的位置，指示在图 1 的中央。
LMCSS 接收从 OCSS 来的服务层楼运行命令，另一方面监视电梯的安全装置，计算距离和 传输恰当的速度模式（速度和加速度）给 DBSS。
OH-CON5401调试手册
原始会签记录
编制 唐小利
校对
部门
PDC
部门
日期 2006-6-10 日期
授权 AUTH. PC-LS0002-2006
曹晓东 PDC 2006.06.16
审核 部门 日期
钱鑫慧 批准 工程中心 部门 2006.06.20 日期
张红兵 PDC 2006.06.21
部件版本
部件名称 RCBⅡ MCBⅡ 变频器
Unpublished Work Copyright ©XIZI OTIS Elevator Company
FIM
OH-CON5401
1.0~2.5m/s
工地调试手册
No.:OH- CON5401_SUR_ZH Date : 2006-6-5 Page : 4/28
Pack
目录
1 控制系统概述..........................................................................................................................................6 1.1 技术概要........................................................................................................................................6 1.2 技术文件....................................................................................................................................1.0~2.5m/s
OH控制系统
OH- CON 控制系统一、总则：1：本说明书适用于本厂生产的XO —SiaY变压变频调速电梯。
2：电梯正常工作条件应符合电梯技术的有关规定变频装置，使用环境条件的要求。
3：为确保安全行驶必须建立正确的维保护养管理制度。
4：（1）每周对安全回路和电器控制部件、机械部件进行一次检查保养。
（2）每季度对重要的机械和电气设备进行细致的检查，调整和维修（例如变频装置运行状态和设置参数的检查）（3）每年进行一次整梯检修、检查所有的机械及电器安全电路的工作状况，绝缘电阻值、修复、更换受损严重的器件。
（4）根据使用情况确定电梯大修期限。
（5）电梯使用停用X天以上时，详细检查后，方可使用。
（6）做好电梯运行情况记录。
二、使用操作说明1、开机准备（1）确认所有的操作开关都置于正常合位置。
（2）合上机房配电箱电源开关。
（3）将近期制柜电源开关置于ON位置。
2、操作和运行（1）厅外召唤。
1）如果电梯在乘客所在楼层待机则乘客按了召唤按钮后，按钮批示灯亮，电梯门电动打开，应答乘客呼梯。
2）如果电梯在其它楼层待机乘客按了召唤按钮后，立梯立即运行来响应乘客的呼梯。
3）当电梯正在向上方行驶的时候，将依顺序响应向上呼梯的厅外召唤，事之则响应向下呼梯的厅外召唤信号。
4）当骄厢到达某方向上最厉一个所记录的呼梯层站时，它将换向去应答反方向上的呼梯。
（2）轿内指令1）乘客进入电梯后，按下自己所要到达的楼层按钮。
2）电梯沿运行方向依次应答轿厢内呼。
3）电梯响应完最后的呼梯信号后，电梯停在最终楼层关门待机。
（3）自动返回基站1）根据用户要求可以将某一楼层设定为基站，一般为一楼。
2）电梯在响应最后一个呼梯指令后，如果在设这的时间内没有呼梯信号，电梯将自动返回基站不开门。
3）在返基的过程中，如果有人呼梯，如果梯信号来自电梯的行驶方向，则电梯驶往呼梯楼层，开门；如果梯信号民来自电梯运行反方向，则电梯就近停层不开门，改变方向驶向呼梯楼层。
（4）门保护1）电梯入门口保护系统采用安全触板加光眼或者红外线光幕保护系统，在门关闭过程中，当触板碰到障碍特或者光幕的红外线检测到障碍物时，门及时打开。
AT120门机
目录Ø 总装图Ø 电气图Ø 性能介绍Ø 调试说明1.门机总装图安装示意图如下：2. 电气图2.1. 光眼的控制器与发射器做在一起，其内部接线如图所示：当安全触板与光眼配合使用时，按下图接线：◆与OH-CON5401/5403、300VF控制系统、MCS321电梯配合使用时：◆与OH-CON4421/4423/6121控制系统配合使用时：2.2. AT120 用于OH-CON4421/4423/6121控制系统2.2.1原理图:2.2.2接线图:2.3. AT120用于OH-CON5401/5403/300VF控制系统2.3.1 原理图:2.3.2 接线图:3. 性能介绍3.1范围AT120门机由直流电动机、控制器、变压器等组成，它们直接安装于铝型材门梁上。
电动机带有减速装置和编码器，它由控制器来驱动。
变压器给控制器供电。
AT120门机控制器可以通过离散信号于LCBII/TCB建立连接，能达到理想的开关门速度曲线，高效、可靠、操作简单、机械震动小，适用于净开门宽度不大于900mm的门系统。
主要有以下特点（后两项需要相应的服务器来操作）：◆门宽自学习；◆力矩自学习；◆电机方向自学习；◆菜单式的界面；◆灵活的现场参数调节。
3.2.部件主要参数3.2.1电动机◆强壮设计的直流电动机◆内置增量式速度编码器◆额定电压：Un=DC24V◆额定转速：Nn=3050min/1◆额定转矩：fn= 10Ncm3.2.2变压器电源是由机房内电源开关来直接提供。
额定电压：AC230V/400V（-15% /+10%），50/60HZ，单相输出电压：DC32V4.调试说明在轿门和厅门机械调试完成后，即可开始电气调试。
4.1. 门机自学习a. 按接线图接好线。
b. 在厅门前将轿顶检修TCI开关转换到检修状态。
c. 在轿顶上，手动将门打开到开门状态。
d. 测量各电压的值，待电压正常后，插上插件，约30～40秒后，可听到控制器里发出“嗞嗞”声。
电梯维保员工技能检查题库(1)
维保员工技能检查题库说明：本题库所有问题以主题的形式列出,如有考题,可能以所涉及到的问题的各种形式出现,培训、学习时务必展开分析,掌握、理解后能灵活运用。
1。
当轿厢载有125％额定载荷并以额定速度向下运行时，操作制动器应能使曳引机停止运转。
在上述情况下，轿厢的减速度不应超过安全钳动作或轿厢撞击缓冲器所产生的减速度。
2。
上行超速保护有4种方式,其作用于：轿厢、对重、悬挂钢丝绳、曳引轮（例如直接作用在曳引轮，或作用于最靠近曳引轮的曳引轮轴上），我公司无齿轮主机的电梯，其作用于曳引轮附近的制动轮上。
3。
一般砖混结构井道的导轨支架其墙体连接部分必须分叉,目的是为了保证导轨支架的安装强度。
4.主机防震橡胶垫必须按要求安装，否则运行一段时间后会引起曳引轮的垂直度变化，导致电梯运行抖动。
5。
工程上，有时我们可以通过观察曳引钢丝绳头弹簧的长短来判断钢丝绳的张力是否相差太大。
6。
电缆线在走线中,当遇转角或遇转角且有较大张力时，电缆线必须提供快口保护，以防止电缆线的损坏.7.安装管理体系,应符合国家和相关部门的法律、行政法规、部门规章、规范标准、规范性文件对电梯安装的要求和各级政府主管部门的行政管理要求，公司应取得相应的资质 .公司应制订必要的公司文件，确保电梯设备合同正常履行。
8。
根据建设系统要求，所有承包企业必须具有相应的资质才能从事承包活动，包括参与竞投标。
9.根据《特种设备安全监察条例》（国务院373号令）规定，电梯的安装、改造、维修，必须由电梯制造单位或者通过合同委托同意的依照本条例取得许可的单位进行。
电梯制造单位对电梯质量、以及安全运行涉及的质量问题负责.10.目前我公司已取得建设系统的电梯安装资质是电梯安装工程专业承包壹级和建筑施工企业安全生产许证;已取得特种设备系统的资质是特种设备制造许可证（电梯）和特种设备安装改造维修许可证(电梯）.11.目前公司的工程体系组织在全国有分公司16家，其中规模最大的是杭州、上海、北京等3家。
西子奥的斯OH-CON5403_调试手册
6.1 井道开关的调整 ...........................................................................................................................17 6.2 平层装置调整...............................................................................................................................17 7 井道位置自学习 ........................................................................................................ 错误！未定义书签。 7.1 准备工作......................................................................................................................................18 7.2 井道位置自学习 ...........................................................................................................................18 8 远程站调整及检查.................................................................................................................................21 8.1 给远程站送电...............................................................................................................................21 8.2 远程站的检查...............................................................................................................................21 9 正常运行...............................................................................................................................................21 9.1 对重平衡系数检查........................................................................................................................21
OTIS电梯300VF系统高级培训之经典故障案例分析
3
SEED2.0
速度控制电路1-REGEN抱闸回路
原因分析：
电梯在高速运行中如果安全回路断开，二极管将起到续流作用，抱闸会延 时释放，当空载上行或满载下行时，电梯将会出现短时超速。在抱闸续流回路 接入SAF的常开触点（23、24号触点）。如下图红色标注处。整改后电梯正常。 因为电梯正常运行时，安全回路断开后，抱闸续流回路立即断开，抱闸将不会 延时释放。我司目前设计的其它型号电梯的抱闸回路均按照下图的类型。
7
SEED2.0
速度控制电路3-RCB系统运行急停问题
问题描述： 配置为OHCON5403或OHCON5401控制柜的电梯，电梯在启动、停车或 者高速运行时会出现急停。
涉及梯型： OH5000(控制柜为OHCON5403,OHCON5401) XO-21VF(控制柜为300VF) 问题原因： ① FUJI接触器的主触点的小电流通过能力较差。 ② UD触点不好，很容易被变频器检测到。
18
SEED2.0
速度控制电路6-FUJI变频器定位问题
工地可能存在一种情况，变频器的软件版本是1107，而接线方式仍然是原来 的接线，如下图：
这些电梯在定位完成后，必须把变频器侧的短接线拆除，ENABLE信号（JP9-1） 接入变频器，变为图1的状况。
FUJI变频器版本的查看方法： 通过服务器查看版本号的方法：按“MODULE”键后，选择“7”，到监控菜
安全继电器 检修继电器
4
抱闸线圈
SEED2.0
速度控制电路2-OH5000MRL主接触器问题
问题描述： 配置为OHCON4723控制柜的电梯，主接触器容易损坏。 涉及梯型： OH5000MRL(控制柜为OHCON4723） 问题原因： 电梯运行中切断安全回路（如：断门锁/打急停/断安全开关），使接触 器线圈的供电立刻被切断，造成接触器的主触点切断变频器输出的大电 流，造成拉弧，累积到一定次数，造成接触器的损坏。
