包装设计-纸盒结构
《包装设计》课件——管式折叠纸盒的基本结构

The history of packaging development
The history of packaging development
管式折叠纸盒
管式折叠纸盒的概念: 所谓管式折叠纸盒,是指在纸成型过程中, 盒盖和盒底都需要摇翼折叠组装(或黏合) 固定或封口的纸盒。
管式折叠纸盒定义
头插入到锁口中实现封底。
管式折叠纸盒封口结构
• 自动锁盒底式
指管式折叠纸盒及其盒底能折成 平 板状;也能在盒体撑开的同时,盒底 自动恢复成封合状态。
国舌
尺
寸
实训作业
• 按所给的国际标准反向盒的图纸,手绘并制作一款国际标准 反向盒,长宽高自拟。
基础盒形的尺寸称谓 盒长—— 指盒子的开口部分 盒宽—— 指盒子向侧延伸部分 盒深—— 指纸盒盛装物品的深度(指人们习惯称之的盒高)
管式折叠纸盒封口结构
插入式:由盖与底和相邻的两体板连接的防尘翼构成。封口时,先将两侧防尘翼折盖 ,然后再把盖(底)封盖,插舌插入到盒体与防尘翼的缝隙之中。
根据插入后锁合的方式不同,插入式盒盖又分为摩擦式和锁扣式 锁口式:通过锁口、锁头的锁合来实现盒口封盖。 快速锁底式(123底) 自动锁底式
管式折叠纸盒封口结构
• 插入式
摩擦式 锁扣式 锁扣式
管式折叠纸盒封口结构
• 插入式
摩擦式 锁扣式 锁扣式
管式折叠纸盒封口结构
• 插入式
摩擦式 锁扣式
锁口式:
利用锁口,锁头的锁合实现盒口封 盖
管式折叠纸盒封口结构
• 快速锁底式,又称“123底” • 封底时,凹形底板通过左右两侧襟片的压叠形成封口,由凸型底板的锁

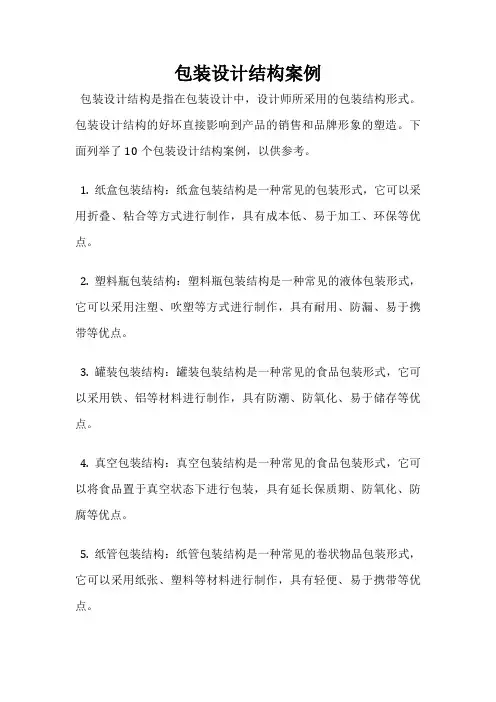

包装设计结构案例

包装设计结构案例包装设计结构是指在包装设计中,设计师所采用的包装结构形式。
包装设计结构的好坏直接影响到产品的销售和品牌形象的塑造。
下面列举了10个包装设计结构案例,以供参考。
1. 纸盒包装结构:纸盒包装结构是一种常见的包装形式,它可以采用折叠、粘合等方式进行制作,具有成本低、易于加工、环保等优点。
2. 塑料瓶包装结构:塑料瓶包装结构是一种常见的液体包装形式,它可以采用注塑、吹塑等方式进行制作,具有耐用、防漏、易于携带等优点。
3. 罐装包装结构:罐装包装结构是一种常见的食品包装形式,它可以采用铁、铝等材料进行制作,具有防潮、防氧化、易于储存等优点。
4. 真空包装结构:真空包装结构是一种常见的食品包装形式,它可以将食品置于真空状态下进行包装,具有延长保质期、防氧化、防腐等优点。
5. 纸管包装结构:纸管包装结构是一种常见的卷状物品包装形式,它可以采用纸张、塑料等材料进行制作,具有轻便、易于携带等优点。
6. 纸袋包装结构:纸袋包装结构是一种常见的小件物品包装形式,它可以采用折叠、粘合等方式进行制作,具有成本低、易于加工、环保等优点。
7. 瓦楞纸箱包装结构:瓦楞纸箱包装结构是一种常见的物流包装形式,它可以采用瓦楞纸板进行制作,具有承重能力强、防震、防潮等优点。
8. 眼霜管包装结构:眼霜管包装结构是一种常见的化妆品包装形式,它可以采用塑料、铝等材料进行制作,具有易于携带、防漏、美观等优点。
9. 纸质盒包装结构:纸质盒包装结构是一种常见的礼品包装形式,它可以采用折叠、粘合等方式进行制作,具有美观、环保等优点。
10. 玻璃瓶包装结构:玻璃瓶包装结构是一种常见的高档饮料包装形式,它可以采用吹制、注塑等方式进行制作,具有高档、美观、环保等优点。
包装设计结构是包装设计中不可忽视的重要环节,设计师需要根据产品的特点和市场需求,选择合适的包装结构形式,以达到最佳的包装效果。
纸箱纸盒结构形式与包装设计

纸箱纸盒结构形式与包装设计纸箱和纸盒作为现代包装行业中最常见的包装形式之一,在产品包装和运输过程中起到了非常重要的作用。
纸箱和纸盒的结构形式和包装设计直接影响到包装的承载能力、保护性能、运输效率以及产品的展示效果等方面。
本文将从结构形式和包装设计两个方面探讨纸箱和纸盒的特点及其相关的设计考虑因素。
一、纸箱和纸盒的结构形式1.纸箱结构形式纸箱是一种由纸板制成的包装容器,常用于运输和贮存商品。
纸箱的结构形式可分为普通纸箱结构和折叠式纸箱结构两类。
(1)普通纸箱结构普通纸箱结构包括一个底部和四个垂直的侧壁,通常是一个拥有矩形底面的长方体。
底部由底板组成,侧壁由四个直立立板连接底板而成。
这种结构形式简单、经济,适用于大部分产品的包装。
(2)折叠式纸箱结构折叠式纸箱结构是一种由若干个纸板片组成的结构形式,通过折叠和粘合使得纸箱可以扁平化存储和运输,节省空间和成本。
折叠式纸箱广泛应用于电子、玩具、服装等行业。
2.纸盒结构形式纸盒是指一种由纸板制成的盒状包装容器,常用于礼品、食品、药品等产品的包装。
纸盒的结构形式多样,下面介绍几种常见的纸盒结构形式:(1)抽屉式纸盒抽屉式纸盒结构类似于一个箱子和一个抽屉的组合,可以方便地拉出和塞入产品。
这种结构形式常用于珠宝、手表等高档礼品的包装。
(2)翻盖式纸盒翻盖式纸盒结构由一个底部和一个可翻转的盖子组成,可通过盖子的翻转来打开和关闭纸盒。
这种结构形式常用于食品、药品等产品的包装。
(3)窗口式纸盒窗口式纸盒结构在纸盒的一侧或顶部开设了一个小窗口,可以透过窗口看到纸盒内部的产品。
这种结构形式常用于展示化妆品、食品等产品。
二、纸箱和纸盒的包装设计考虑因素纸箱和纸盒的包装设计需要考虑以下几个方面:1.产品的特性不同的产品有不同的特性和包装要求,如重量、易碎性、形状等。
包装的设计应根据产品的特性来确定纸箱和纸盒的结构形式和尺寸,以确保产品在包装和运输过程中的安全性和稳定性。
2.产品的展示和推广需求纸箱和纸盒除了具有保护和承载产品的功能外,还可用于产品的展示和推广。
包装造型结构设计——纸盒包装造型结构设计

半自动
插锁式
连续摇摇翼进式
掀压式
(6)间壁封底式:
粘合封底式
托盘式
2. 纸盒的造型结构分类:(结构形式) (1)摇盖盒
(2)手体盒
(3)扣盖盒
(4)抽屉盒
(5)展示盒
(6)组合式盒
(7)开窗合
(9)异形盒
3.纸盒造型设计的依据 (1)依据不同商品的性质进行设计。 (2)依据商品的不同形态进行设计。 (3)依据不同商品的用途进行设计。 (4)依据商品的不同运输条件进行设计 (5)依据纸盒的造型结构设计要求进行设计
4.遵循原则: (1)具有方便性 (2)具有保护性 (3)具有变化性 (4)具有科学性与合理性
三、月饼茶叶包装的纸盒造型实例
1.月饼
2.茶叶
谢谢观看
包装造型结构设计——纸盒包装造
二、纸盒的结构造型
1.纸盒的盒底结构 (1)盒底结构的重要性
盒底结构是纸盒结构的基础,进而学习盒 身与封盖的造型结构,就构成了不同 类型 的纸盒设计。
盒底是纸盒载重,抗压,防震动,防跌落 等因素中影响最大的部位。
(2)盒底结构 插舌式盒底:
锁底式:分为半自动和半自动两种
纸盒包装结构设计138页(附带纸盒展开图)

设计要求
方 便 性:纸容器结构设计必须便于生产,便于存贮,便于陈列展销, 便于携带,便于使用和便于运输。 保 护 性:保护性是纸结构设计的关键,根据不同产品的不同特点,设 计应从内衬、排列、外形等结构分别考虑,特别是对于易破 损和特殊外型产品。 变 化 性:纸容器造型结构外型的更新、变化非常重要,它能给人以新 颖感和美感,刺激消费者选购欲望。 科学合理性:科学性和合理性是设计中的基本原则。科学合理的纸容器,要 求用料少而容量大,重量轻而抗力强,成本低而功能全。
④
特殊结构
积集盒 ,是指把规格品种不同但用途相关的
⑤
数件产品搭配在一起的条件配 套包装 。
特殊结构
敞式易倒盒 ,是一种开封方法简便
⑥
和易倾倒的自装盒 。
特殊结构
振出口盒 ,是一种盛装粉末状 、粒状
⑦
十分方便的包装盒 。
特殊结构
纸包装结构设计
在纸盒包装中最常用的是折叠纸盒和固定纸盒两种。 折叠纸盒的盒型通常可分为三大类:筒型,盘型和特殊型。 按制做结构分又有插口或锁口式、粘贴式、组装式折叠盒等。 固定纸盒有:套筒式纸盒、镶装纸盒、衬垫盖纸盒、异形纸盒、抽屉式纸盒、 有肩纸盒、带铰接盖的纸盒、倾斜盒面纸盒、全天叩地式纸盒、 盒中盒、特制品纸盒、有格子板纸盒、有内隔板纸盒等。
平 面 图
鞭炮形纸盒 将主要的折盖用胶水黏合,一些巧妙的折叠使纸盒呈鞭炮状,中间是存储部分。这样的设计适合新颖高档的糖果包装,若加上其他材料的运用,可使内部产品的特征更加明显。
局 部 图
平 面 图
包底手提盒 这种表面轮廓呈锥形的手提型纸盒通过推压侧面很容易制成并竖立起来,同时也形成了压合封闭的底座。通过挤压纸盒上方的面来完成入口的制作,用力推压顶部的缝隙可以打开纸盒。镂空展示格是为符合纸盒正面轮廓特地划开的。

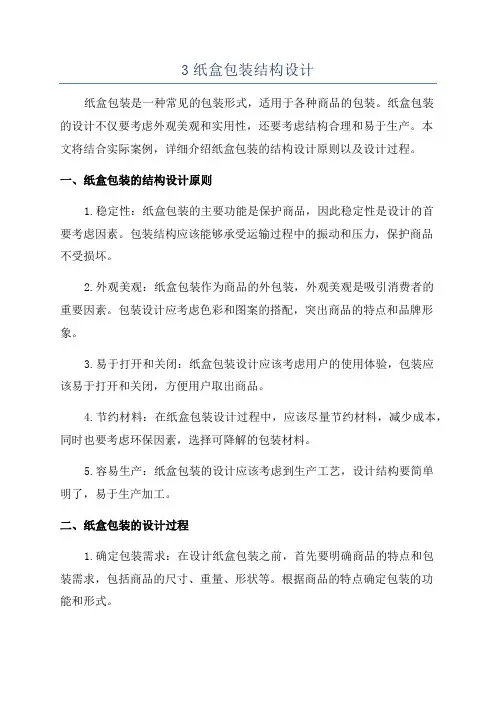

3纸盒包装结构设计

3纸盒包装结构设计纸盒包装是一种常见的包装形式,适用于各种商品的包装。
纸盒包装的设计不仅要考虑外观美观和实用性,还要考虑结构合理和易于生产。
本文将结合实际案例,详细介绍纸盒包装的结构设计原则以及设计过程。
一、纸盒包装的结构设计原则1.稳定性:纸盒包装的主要功能是保护商品,因此稳定性是设计的首要考虑因素。
包装结构应该能够承受运输过程中的振动和压力,保护商品不受损坏。
2.外观美观:纸盒包装作为商品的外包装,外观美观是吸引消费者的重要因素。
包装设计应考虑色彩和图案的搭配,突出商品的特点和品牌形象。
3.易于打开和关闭:纸盒包装设计应该考虑用户的使用体验,包装应该易于打开和关闭,方便用户取出商品。
4.节约材料:在纸盒包装设计过程中,应该尽量节约材料,减少成本,同时也要考虑环保因素,选择可降解的包装材料。
5.容易生产:纸盒包装的设计应该考虑到生产工艺,设计结构要简单明了,易于生产加工。
二、纸盒包装的设计过程1.确定包装需求:在设计纸盒包装之前,首先要明确商品的特点和包装需求,包括商品的尺寸、重量、形状等。
根据商品的特点确定包装的功能和形式。
2.设计包装结构:根据包装需求和设计原则,设计纸盒包装的结构。
包装结构设计包括内部支撑结构、外部护角结构、开口设计等。
3.绘制包装草图:根据设计好的包装结构,用CAD软件绘制包装草图,包括平面图和立体图。
在绘制草图的过程中,要考虑包装的整体外形和细节设计。
4.选择材料和印刷方式:在确定包装结构后,需要选择适合的包装材料和印刷方式。
根据商品的特点和包装需求选择适合的纸张类型和印刷方式。
5.试制样品:在完成包装设计后,需要试制样品进行验证。
通过试制样品可以验证包装结构的可行性和实用性,对需要调整的地方进行改进。
6.批量生产:经过样品验证后,可以进行批量生产。
在生产过程中要注意质量控制,确保产品符合设计要求。
三、案例分析:纸盒包装设计以一个假设的鞋盒包装设计为例,介绍纸盒包装的设计过程。
纸盒包装结构设计

常用纸盒包装结构设计一、插口式纸盒包装结构设计这是最常用的一种纸盒形式,造型简洁、工艺简单、成本低,如常见的批发包装多是用这种结构形式。
二、开窗式纸盒包装结构设计这种形式的纸盒常用在玩具、食品等产品中。
这种结构的特点是,能使消费者对产品一目了然,增加商品的可信度,一般开窗的部分用透明材料补充。
三、手提式纸盒包装结构设计这种形式的纸盒式常用在礼盒包装中,其特点是便于携带。
但要注意产品的体积、重量、材料及提手的构造是否相当,以免消费者在使用过程中损坏。
四、抽屉式纸盒包装结构设计这种包装形式类似于抽屉的造型,盒盖与盒身是由两张纸成开,结构牢固便于多次使用。
常见的有口服液的包装、盒装巧克力,等等。
五、变形式纸盒包装结构设计变形式纸盒追求结构的趣味性与多变性,常适用于一些性格活泼的产品,如小零食、糖果、玩具等。
这种结构形式较为复杂,但展示效果好。
六、有盖式纸盒包装结构设计这种有盖式的结构又分为一体式与分体式两种。
所谓一体式是指盖与盒身相连,是一纸成形,如香烟的包装;而分体式是指盖与盒身分开,二纸成形,如月饼包装。
七、组合式纸盒包装结构设计组合式包装多用在礼盒包装中,这种包装形式中既有个包装又有中包装,它的特点是贵重华丽,但成本较高。
以上七种是较为常用的纸盒结构形式,设计者在进行设计时要根据产品的特性,灵活运用。
系列化包装设计策略:企业对所生产的同类别的系列产品,在包装设计上采用相同或近似的色彩、图案及编排方式,突出视觉形象的统一,以使消费者认识到这是同一企业的产品,产生自然联想,把产品与企业形象结合起来。
这样做可以节约设计和印刷制作费用以及新产品推广所需要的庞大宣传预算,既有利于产品迅速打开销路,又强化了企业形象。
等级化包装设计策略:消费者由于经济收入、消费目的、文化程度、审美水准、年龄层次的差异,对包装的需求心理也不所不同。
因此,企业应针对不同层次的消费者的需求特点,制定不同等级的包装策略,以此来争取各个层次的消费群体,扩大市场份额。
包装材料与结构设计纸盒结构

包装材料与结构设计纸盒结构介绍包装材料和结构设计在现代生活中扮演着重要角色。
纸盒是一种常见的包装形式,广泛用于食品、日用品、药品等行业。
在纸盒的设计中,材料的选择和结构设计都是至关重要的因素。
本文将重点讨论包装材料的选择和纸盒的结构设计。
包装材料的选择纸板材料纸盒的主要材料是纸板。
纸板是一种由纸浆制成的材料,常见的纸板有瓦楞纸板和硬纸板两种。
瓦楞纸板是由一层纸板和两层压花纸之间的瓦楞芯纸构成的。
瓦楞纸板具有很好的抗压性和韧性,适用于制作相对较轻的包装盒。
它被广泛用于食品、日用品等行业。
硬纸板是一种由纸浆制成的坚硬材料。
它具有很好的刚性和抗冲击性,适用于制作重型包装盒。
硬纸板常用于电子产品、玩具等行业。
包装材料的特性包装材料的特性直接影响纸盒的质量和保护产品的能力。
纸盒材料应具有以下特性:1.强度:纸盒材料应具有足够的强度,能够承受包装物的重量和外力的冲击。
2.耐磨性:纸盒材料应具有良好的耐磨性,能够保护包装物不受磨损。
3.抗湿性:纸盒材料应具有一定的抗湿性,防止包装物在潮湿环境中受潮。
4.环保性:纸盒材料应具有良好的环保性,不对环境造成污染。
纸盒的结构设计纸盒的结构设计包括盒体设计和内衬设计。
盒体设计盒体设计是指纸盒的整体结构设计,包括纸盒的外形、尺寸和开关方式等。
纸盒的外形可以根据包装物的形状和尺寸来确定。
常见的纸盒形状有正方形、长方形和圆形等。
纸盒的尺寸应根据包装物的大小来确定。
合理的尺寸设计能够有效减少材料的浪费并提高包装效率。
纸盒的开关方式有多种选择,包括折叠盒、翻盖盒和抽拉盒等。
不同的开关方式适用于不同的包装需求。
内衬设计内衬设计是指纸盒内部的结构设计,用于保护包装物不受外力损坏。
内衬设计可以通过增加隔层、填充材料和胶带等方式来实现。
隔层是指在纸盒内部设置的隔断,用于分隔包装物。
隔层可以根据包装物的性质和需求来设计,如酒瓶包装中的纸隔层。
填充材料是指用于填充纸盒内部空间的材料,用于缓冲和吸震。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
特殊形态纸盒结构设计
• • • • • • • • •
异型变化 拟态象形 集合式 手提式 开窗式 POP式 吊挂式 易开式 倒出口式
异型变化
在常态结构基础上通过一些特殊手法使纸盒结构产生 变化.
拟态象形
在包装造型设计上模仿一些自然界生物、植物以及人造物的形态特 征,通过简洁概括的表现手法,使包装形态更具有形象感、生动性 和吸引力。
(3)国际标准中小型反相合盖纸盒
2.包装纸盒结构的分类
训练目标— —
通过系统地对纸盒结构的分类学习.使学生更好地掌握纸 盒结构的基本特点及变化规律.为熟练地进行设计技巧练习奠 定基础
第二节 包装的常用结构
商品的包装结构有多种式样,这些结构的形成,一方面 基于商品对包装的需要,包括保护性需要、销售性需要和 展示性需要等;另一方面也基于包装材料的特性,包括其 优越性和可塑性等。现将常见的各种结构式样 择其要看分述于后: 为商品设计包装时,应采用何种结构?这既要考虑到商 品的性质,也要考虑到包装物的性能;既要有利于保护商 品,又要有利于运输和携带;既要有利于宣传商品,又要 有利于降低成本;既要考虑到美观,又要考虑到工艺制作。
1、管式纸盒结构
管式纸盒结构的特点
• 管式纸盒结构的特点是在
成型过程中,盒盖和盒底
都需要摇翼折叠组装固定 或封口,而且大都为单体 结构,在盒底侧面有粘口, 盒形基本形状为四边形, 也可以在此基础上扩展为 多边形。
1.1管式纸盒盒盖的结构的几种方式
• • • • • • • • 摇盖插入式 锁口式 插锁式 摇盖双保险插入式 粘合封口式 连续摇翼窝进式 正封口式 一次性防伪式
纸盒的长、宽、高又如 何确定? 所谓纸盒的高,在国际 上通称为盒深DEPTH, 意思是纸盒装物品的深 度,但习惯上都叫做盒 高。一般人总是把盒子 最长的尺寸称为长,然 后是宽,最后是深。在 欧美,却有比较科学合 理的解释.他们认为盒 子开口的那部分.应该 是长,也是盒子的第一 个尺寸.接着是宽,真 正盒子放置物品的厚度 或深度才是它的深。当 然也会有例外的情况, 不过绝大多数是如此计 算的。
包装的常用结构 9种结构
盒式结构
罐式结构
瓶式结构
袋式结构
蓝式结构
杯式结构
套 式 结 构
管式结构
泡 罩 式 结 构
第三节 纸盒包装结构设计
我们日常所接触到的各种各样的纸盒集中起 来,大致可分为成品不能折叠压放的硬纸盒和 成品可折叠压放的折叠纸盒两大类。 在进行纸盒结构设计时一般习惯按其构造方 法与结构特点去细分其基本的结构变化方式。
管式纸盒盒盖的结构
摇盖插入式:摇盖式包装是在结构上最简单、使用最多的一种包装。盒身、盒盖、盒底
皆为一体成型,盒盖摇下盖住盒口,两侧有摇翼。由于它所使用的纸张面积基本上是长方形或正 方形,因此,在印刷拼版时基本不会浪费太多纸张,可大大节约印刷成本。
管式纸盒盒盖的结构
锁口式
管式纸盒盒盖的结构
插锁式
1、自成间壁形式 2、附加间壁装置形式
三、盒底结构 在整体设计纸盒结构的同时,盒底部分的结构设计是值得重视的。因为 底部是承受载重重、抗压力、振动、跌落等影响时作用最大的部分。在进 行结构设计时,精心设计盒底结构,可以为成功的包装设计打好基础。根 据所包装商品的性能、大小、重量,正确地设计和选用不同的盒底结构是 相当重要的一步。 1、插口封底式 2、粘合封底式 3、折叠封底式 4、间壁封底式 5、锁底式 6、自动锁底式
1/ 3 b 1/ 3 b
断裂处界限
涂胶区域范围 纸张问路走向
A纸盒的长度,即纸盒的开口处.也就是纸 盒的第一个尺寸。 B纸盒的宽度,即纸盒的第二个尺寸。注意 糊头边的盒宽已减去一张纸厚.其用意是修 正纸盒。糊好后,盒宽的纸边不会从糊头处 凸出,甚至割手。 C纸盒的深度(俗称为盒高),它是纸盒收纳 物品的深度。 D糊头,是纸盒成形主要的结合部位。所 谓胶合处,两头各向内收 1 5度。在糊盒后, 组立时,不会阻碍防尘翼的盖合。至于糊头 的尺寸.一般与纸盒的大小成正比,通常是 1 5mm~20mm。 E插舌,它是插入盒身(或盒底),固定盒 盖用的。盒盖多采用磨擦式插舌,可多次开 合,不至于损伤盒盖。 F肩,是盒盖磨擦扣受阻力的部分。F值越 大,得到的磨擦效果越多。通常5mm就够了。 G半径,等于插舌减去肩。 H公锁扣,是插舌锁扣锁合处,它应小于 母锁扣2mm 以确保锁合后的紧密性。母锁 扣应比公锁扣大0 2cm。 1防尘翼.其实它的作用不止是防尘.对 纸盒整体强度也有关键性的帮助。没有 它.整个纸盒会松懈无力。防尘翼可为1/2 宽+I/2插舌,或多于或少于此尺寸,完全 视需要而定,但不得大于1/2长.否则左右 两片会重叠在一起。
自动ቤተ መጻሕፍቲ ባይዱ底
管式纸盒的盒底结构
摇盖插入式封底
管式纸盒的盒底结构
间壁封底式
2.盘式纸盒结构
盘式纸盒结构的成型方法
• 锁合组装
• 别插组装 • 预粘式组装
盘式纸盒结构的成型方法
锁合组装
盘式纸盒结构的成型方法
别插组装
盘式纸盒结构的成型方法
预粘式组装
盘式纸盒的盒盖结构
• 摇盖式 • 连续插别式 • 罩盖式 • 抽屉式
6、姐妹盒 在一张纸上设计制作出两个 以上相同的纸盒结构,组合 连擅在一起,构成一个整体, 每个纸盒结构又是独立的包 装单位。这种纸盒结构适宜 盛装系列套装小商品,如糖 果、手帕、袜子、香水等。
7、方便盒 它的最大特点是以解诀消费 者反复取用商品带来麻烦的问 题为宗旨,并结合商品的特性 来设计结构。当盛装粉粒状商 品,如洗衣粉、巧克力豆、麦 圈等。可用带有活动小斗装置 的方便盒;当盛装相对独立的 商品时,如化妆品、小礼品等, 可采用自动启闭结构的方便盒。
3、开窗盒 这种结构的最大特点, 是将内容物或内包装直接 展示来,给消费者以真实 可信的视觉信息。开窗处 的里面贴上PVC透明胶片 以保护商品。 作开窗设计时有两个原 则必须遵守: ①开窗的大小要考究,开 得太大会影响盒子的牢固, 太小则不能看洁商品。 ②开窗的形状要美观,如 果切割线过于繁杂反而会 使画面显得琐碎。
二、包装纸盒结构设计
1.包装纸盒的基础知识 2.包装纸盒结构的分类 3.包装纸盒结构设计技巧
1.纸盒包装的基础知识
训练目标— —
本内容主要目的是使学生了解纸盒的基本尺度要求, 各种折叠线的分类和功用,及纸盒各部分的名称,为 进一步的学习奠定必要的基础。
作业题:
1. 各组成员每人临摹制作收集的包装纸盒结构 1 个。
第一讲 常用的基本盒型结构
• 管式纸盒结构和盘式纸盒结构 • 管式纸盒结构包装在日常包装形态中最为常见。大多数纸盒包装
的食品、药品、日常用品如牙膏、西药、胶卷等都采用这种包装
结构。 • 盘式纸盒结构一般高度较小,开启后商品的展示面较大,这种纸 盒结构多用于包装纺织品、服装、鞋帽、食品、礼品、工艺品等 商品。
1、摇盖盒 这是结构上最简单、使用得最多的一种包装盒。盒身、盒盖、盒底皆为一板成型, 盒盖摇下盖住盒口,两侧有摇翼。盒底的结构可参考后面将要介绍的“盒底结构” 来选择合适的形式。由于它所使用的纸料面积基本上是长方形或正方形,因此是 最合乎经济原则的。
2、套盖盒 又称天地盖,即盒盖 (天)与盒身(地)分开, 互不相连,而以套扣形 式封闭内容物。虽然套 盖盒与摇盖盒相比,在 加工上要复杂些,但在 装置商品及保护效用上, 则要理想些。而从外观 上看,能给人以厚重、 高档感。因此,多用于 高档商品及礼盒上。
一、盒体结构
二、间壁结构 三、盒底结构 四、锁口结构
一、盒体结构
盒休结构的主要形式分为直筒式和 托盘式两大类。 盒体的八种变化方式,在很多情况 下并不是以单一的方式出现,常常是 以两种或三种方式的组合体现,应该 根据需要灵活地处理。 1、摇盖盒 2、套盖盒 3、开窗盒 4、陈列盒 5、手提盒 6、姐妹盒 7、方便盒 8、趣味盒
包装在流通过程和使用过程中主要的作用是方便使用和保护商品免受 意外损伤。这是最基本的理念,而这种理念已经随着今天的生活方式 有了 广泛的延伸。因此,特殊用途的包装结构已为厂商和设计师所重视, 并有 不少优秀的实例,其成功的主要因素为方便、安全、显窃启等方面所 体现 一、 方便性结构 二、 安全性结构 三、 显窃启结构
4、陈列盒 在货架或柜台上陈列时可形成一个展示架。它的主要变化在盒盖部分,盖 子根据盒面的图形文字,起着广告宣传的作用。盖子放下后,即可成为一 个完整的密封包装盒,有效地保护商品。
5、手提盒 手提盒是一种从手提袋 的启示发展出来的包装, 其目的是使消费者提携方 便。提携部分可与盒身一 板成型,利用盖和侧面的 延长相互锁扣而成;可附 加塑料、纸材、绳索用作 提手,或利用附加的间壁 结构;也可利用商品本身 的提手伸出盒外。
(2)各种折合线的样式及功能
纸包装设计制图符号:
线型 线型名称 规格 用途
粗实线
细实线
b
1/ 3 b b 1/ 3 b 1/ 3 b
裁切线
尺寸线 齿状裁切线
-----------. . . . . . . . . . . .
粗虚线
细虚线 点划线
内折压痕线 外折压痕线
破折线
阴影线 方向符号
1/ 3 b
要求:
1.按照要临摹的包装纸盒原尺寸大小1:1比例进行绘制展 开图及折叠成实物。
2.针对本次作业,每组归纳组成员在制作过程中遇到问 题或建议,并记录下来,作业完成后集体讨论、解决。 3.本作业完成时间1课时。
(1)纸盒的尺寸 纸盒包装常常是作为销售包装或是运输的大包装出现的, 包装的尺寸就显得非常重要。一般来说.当一个产品放到 纸盒中,纸盒都必须比产品大,但要大多少呢7这就必须建 立正确的尺寸观.盒子过大,纸盒堆叠时容易被压坏、变 形、破裂。从这个道理来说,纸盒尺寸要使产品放进去后 紧靠盒墙,如此就安全可靠了。
