轴振和轴承座振动相应标准对照
陈乃娟批注：
1．泵厂使用第一部分和第三部分，其余不适用。
2．ISO10816取代标准ISO2372和ISO3945。
轴振标准
轴承座振动标准
国标
ISO（英文名称）
国标
ISO（英文名称）
GB/T 11348.1-1999旋转机械转轴径向振动的测量和评定第1部分:总则
ISO7919-1:1996
GB/T 11348.4-1999旋转机械转轴径向振动的测量和评定第4部分:燃气轮机组
ISO7919-4
GB/T6075.4-2001在非旋转部件上测量和评价机器的机械振动第4部分：不包括航空器类的燃气轮机驱动装置
ISO10816-4:1998
GB/T 11348.5-2002旋转机械转轴径向振动的测量和评定第5部分：水力发电厂和泵站机组
ISO10816-2:2001
Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 2: Land-based steam turbines and generators in excess of 50 MW with normal operating speeds of 1500 r/min, 1800 r/min, 3000 r/min and 3600 r/min
Mechanical vibration of non-reciprocating machines-Measurements on rotating shafts and evaluation criteria-Part 1:General guidelines
GB/T 6075.1-1999在非旋转部件上测量和评价机器的机械振动第1部分：总则
代替GB 10889-89
GB/T 11348.2-2007旋转机械转轴径向振动的测量和评定第2部分：50MW以上额定转速1500rmin、1800rmin、3000rmin、3600rmin陆地安装的汽轮机和发电机
ISO7919-2
GB/T 6075.2-2007在非旋转部件上测量和评价机器的机械振动第2部分：50MW以上陆地安装的大型气轮发电机组
机械振动.通过在非旋转部件上测量评估机器振动.第7部分:包括在旋转轴上测量的工业设施用旋转动力泵
GB/T 11347-1989大型旋转机械振动烈度现场测量与评定
ISO10816-1:1995
Mechanical vibration-Evaiuation of machine vibration by measurements on non-rotating parts-Part 1:General guidelines
《JB/T8097
泵的振动测量与评价方法》与《ISO10816-1:1995》等效
ISO7919-5
GB/T 6075.5-2002在非旋转部件上测量和评价机器的机械振动第部分：水力发电厂和泵站机组
ISO10816-5:2000
GB 6075.6-2002第6部分：功率大于100kW的往复式机器
ISO10816-6:1995
ISO 10816-7:2009
Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 7: Rotodynamic pumps for industrial applications, including measurements on rotating shafts
GB/T 11348.3-1999旋转机械转轴径向振动的测量和评定第3部分:耦合的工业机器
ISO7919-3:1996
GB/T 6075.3-2001在非旋转部件上测量和评价机器的机械振动第3部分：额定功率大于15kW额定转速在120r/min至15 000r/min之间的在现场测量的工业机器
ISO10816-3:1998
汽轮机轴承振动标准
汽轮机轴承振动标准1、附属机械轴承振动标准附属机械轴承振动标准2、机组轴振动标准国产200MW及以下机组，一般以测轴承为准，如测轴振动制造厂家无规定时，可参照下表执行。
大型汽轮发电机组轴振参考标准（双振幅，um）3、轴承振动标准轴承振动标准（双振幅，mm）4、ISO 3945振动标准ISO 3945振动标准振动烈度Vf （mm/s）与振动位移峰峰值Sp-p（mm）之间的换算关系Sp-p ＝2√2 Vf/ω其中角速度ω＝2лf，f为频率。
当f＝50Hz时，振动烈度与振动位移对应值见下表：振动烈度与振动位移对应值5、IEC振动标准（双振幅，um）IEC振动标准6、我国现行的汽轮机振动标准是如何规定的？1）汽轮机转速在1500r/min时，振动双振幅50um以下为良好，70um以下为合格；汽轮机转速在3000r/min时，振动双振幅25um以下为良好，50um以下为合格。
2）标准还规定新装机组的轴承振动不宜大于30um。
3）标准规定的数值，适用于额定转速和任何负荷稳定工况。
4）标准对轴承的垂直、水平、轴向三个方向的振动测量进行了规定。
在进行振动测量时，每次测量的位置都应保持一致，否则将会带来很大的测量误差。
5）在三个方向的任何一个方向的振动幅值超过了规定的数值，则认为该机组的振动状况是不合格的，应当采取措施来消除振动。
6）紧停措施还规定汽轮机运行中振动突然增加50um应立即打闸停机。
同时还规定临界转速的振动最大不超过100um。
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerz iellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。
汽轮机轴承振动标准
汽轮机轴承振动标准
6、我国现行的汽轮机振动标准是如何规定的
1）汽轮机转速在1500r/min时，振动双振幅50um以下为良好，70um以下为合格；汽轮机转速在3000r/min时，振动双振幅25um以下为良好，50um以下为合格。
2）标准还规定新装机组的轴承振动不宜大于30um。
3）标准规定的数值，适用于额定转速和任何负荷稳定工况。
4）标准对轴承的垂直、水平、轴向三个方向的振动测量进行了规定。
在进行振动测量时，每次测量的位置都应保持一致，否则将会带来很大的测量误差。
5）在三个方向的任何一个方向的振动幅值超过了规定的数值，则认为该机组的振动状况是不合格的，应当采取措施来消除振动。
6）紧停措施还规定汽轮机运行中振动突然增加50um应立即打闸停机。
同时还规定临界转速的振动最大不超过100um。
常用振动状态监测标准
常用振动状态监测标准（机动设备处设备监测诊断中心提供参考）我公司所使用的转动设备的制造厂，主要分布在中国、美国、英国、德国、日本、瑞士、意大利等国家，因此针对制造厂国别不同采用的振动监测标准类别较多，因此在技术谈判时有关人员尽量合理选择主流标准，因此目前大型旋转机械转子的相对轴振动程度判别，主要应用美国石油学会的API标准。
多数机泵轴承座部位的绝对振动测量，参考标准比较多，但各国和我国及各部所制定的转动机械绝对振动测量标准，基本都是参照ISO国际标准制定的，因此我们重点介绍美国石油学会的API振动标准和ISO国际振动标准。
另外对于低转速设备、压力管线也介绍些实用的标准供参考。
由于知识产权和资料来源等问题，我们这里有些标准仅提供目录，最常用的标准这里只提供标准中的关于振动幅值判定的数值、表格或计算公式。
1、机泵轴承座部位的绝对振动标准1.1 用于在机泵轴承座部位，采用压电式加速度传感器，电动式速度传感器等，测量绝对振动速度值的判别标准：ISO2372-(GB6075) （国际标准）相当于我国的国家标准：GB6075-85，标准中10HZ~1000HZ指的是所应用的仪器基本频响范围和机器振动的频率范围，对于转速低于10转/秒的设备如果采用本标准，需要考虑低频范围的补偿问题，进行低频补偿需要测振仪器和传感器系统的频响特性曲线。
对于测量转速低于600转/分的机器，最好使用低频特性好的仪器，并配合低频传感器。
使用该标准时，也要注意合理地选择监测点，见本篇的第二章的节2.1.2振动诊断技术的实施过程测点选择相关内容。
表1-1 ISO2372标准振动评价分类表说明：第一类：指在正常工作条件下与整机连成一体的发动机和机器（15千瓦以下电动机产品是这类机器典型的例子）。
第二类：没有专用基础的中等尺寸规格的机器（输出功率为15~75千瓦的电动机产品是这类机器典型的例子），或是刚性固定在专用基础上的发动机和其它机器（功率300千瓦以下的）。
振动 对轮 电机 标准

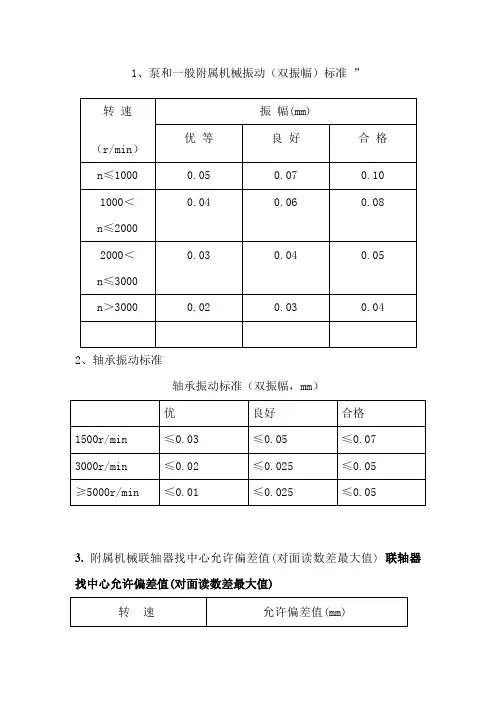

1、泵和一般附属机械振动（双振幅）标准”
2、轴承振动标准
轴承振动标准（双振幅，mm）
3. 附属机械联轴器找中心允许偏差值(对面读数差最大值)联轴器找中心允许偏差值(对面读数差最大值)
4..电动机轴承温度应按下列标准（制造厂有规定者，应按制造厂规定执行）：
4.1.滑动轴承：不得超过80℃（温升40℃）。
4.2.滚动轴承：不得超过100℃（温升60℃）。
4.3.电动机线圈和铁芯的最高监视温度应根据制造厂的规定，在任何情况下均不应超过此温度。
若无制造厂规定的电动机，其线圈及铁芯最高温度不得超过105℃，温升不得超过65℃。
4.4电动机一般可以在额定电压变动－5％～＋10％的范围内运行，其额定出力不变（
5.7～
6.6KV，360～420V）。
在额定出力运行时相间电压的不平衡值不得超过5％，在电压不平衡运行期间应注意电动机
的发热与振动等情况。
4.5.正常运行中电动机电流不应超过额定值的＋5％，如超过＋5％至＋10％时，在15分钟内机组值班人员应没法降低至额定电流。
由于主机事故过负荷引起则不受此限制。
4.6.电动机运行时在每个轴承测得振动不应超过下列数值：
额定转速(转／分) 3000 1500 1000 750及以下
振动值（双振幅）(毫米) 0.05 0.085 0.10 0.12。

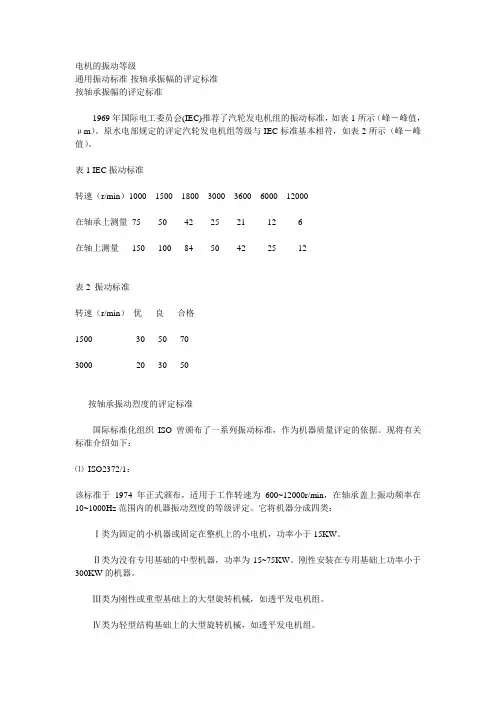

电机的振动等级
电机的振动等级通用振动标准-按轴承振幅的评定标准按轴承振幅的评定标准1969年国际电工委员会(IEC)推荐了汽轮发电机组的振动标准，如表1所示（峰－峰值，μm）。
原水电部规定的评定汽轮发电机组等级与IEC标准基本相符，如表2所示（峰－峰值）。
表1 IEC振动标准表2 振动标准按轴承振动烈度的评定标准国际标准化组织ISO曾颁布了一系列振动标准，作为机器质量评定的依据。
现将有关标准介绍如下：⑴ ISO2372/1：该标准于1974年正式颁布，适用于工作转速为600~12000r/min，在轴承盖上振动频率在10~1000Hz范围内的机器振动烈度的等级评定。
它将机器分成四类：Ⅰ类为固定的小机器或固定在整机上的小电机，功率小于15KW。
Ⅱ类为没有专用基础的中型机器，功率为15~75KW。
刚性安装在专用基础上功率小于300KW的机器。
Ⅲ类为刚性或重型基础上的大型旋转机械，如透平发电机组。
Ⅳ类为轻型结构基础上的大型旋转机械，如透平发电机组。
每类机器都有A，B，C，D四个品质级。
各类机器同样的品质级所对应的振动烈度范围是有些差别的，见表3。
四个品质段的含意如下：表3 ISO2372推荐的各类机器的振动评定标准振动烈度分级范围各类机器的级别A级：优良，振动在良好限值以下，认为振动状态良好。
B级：合格，振动在良好限值和报警值之间，认为机组振动状态是可接受的（合格），可长期运行。
C级：尚合格，振动在报警限值和停机限值之间，机组可短期运行，但必须加强监测并采取措施。
D级：不合格，振动超过停机限值，应立即停机。
振动烈度是以人们可感觉的门槛值0.071mm/s为起点，到71mm/s 的范围内分为15个量级，相邻两个烈度量级的比约为1.6，即相差4分贝。
⑵ ISO3945：该标准为大型旋转机械的机械振动─现场振动烈度的测量和评定。
在规定评定准则时，考虑了机器的性能，机器振动引起的应力和安全运行需要，同时也考虑了机器振动对人的影响和对周围环境的影响以及测量仪表的特性因素。
电机的振动等级
电机的振动等级通用振动标准-按轴承振幅的评定标准按轴承振幅的评定标准1969年国际电工委员会(IEC)推荐了汽轮发电机组的振动标准，如表1所示（峰－峰值，μm）。
原水电部规定的评定汽轮发电机组等级与IEC标准基本相符，如表2所示（峰－峰值）。
表1 IEC振动标准转速（r/min）1000 1500 1800 3000 3600 6000 12000在轴承上测量75 50 42 25 21 12 6在轴上测量150 100 84 50 42 25 12表2 振动标准转速（r/min）优良合格1500 30 50 703000 20 30 50按轴承振动烈度的评定标准国际标准化组织ISO曾颁布了一系列振动标准，作为机器质量评定的依据。
现将有关标准介绍如下：⑴ISO2372/1：该标准于1974年正式颁布，适用于工作转速为600~12000r/min，在轴承盖上振动频率在10~1000Hz范围内的机器振动烈度的等级评定。
它将机器分成四类：Ⅰ类为固定的小机器或固定在整机上的小电机，功率小于15KW。
Ⅱ类为没有专用基础的中型机器，功率为15~75KW。
刚性安装在专用基础上功率小于300KW的机器。
Ⅲ类为刚性或重型基础上的大型旋转机械，如透平发电机组。
Ⅳ类为轻型结构基础上的大型旋转机械，如透平发电机组。
每类机器都有A，B，C，D四个品质级。
各类机器同样的品质级所对应的振动烈度范围是有些差别的，见表3。
四个品质段的含意如下：表3 ISO2372推荐的各类机器的振动评定标准振动烈度分级范围各类机器的级别振动烈度（mm/s）分贝（db）Ⅰ类Ⅱ类Ⅲ类Ⅳ类0.18-0.28 85-89 A A A A0.28-0.45 89-93 A A A A0.45-0.71 93-97 A A A A0.71-1.12 97-101 B A A A1.12-1.8 101-105 B B A A1.8-2.8 105-109 C B B A2.8-4.5 109-113 C C B B4.5-7.1 113-117 D C C B7.1-11.2 117-121 D D C C11.2-18 121-125 D D D C18-28 125-129 D D D D28-45 129-133 D D D D45-71 133-139 D D D DA级：优良，振动在良好限值以下，认为振动状态良好。
轴振和轴承座振动相应标准对照
GB/T 6075.5-2002在非旋转部件上测量和评价机器的机械振动第5部分：水力发电厂和泵站机组
ISO10816-5:2000
GB 6075.6-2002第6部分：功率大于100kW的往复式机器
ISO10816-6:1995
ISO 10816-7:2009
Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 7: Rotodynamic pumps for industrial applications, including measurements on rotating shafts
ISO10816-1:1995
Mechanical vibration-Evaiuation of machine vibration by measurements on non-rotating parts-Part 1:General guidelines
《JB/T8097
泵的振动测量与评价方法》与《ISO10816-1:1995》等效
Mechanical vibration of non-reciprocating machines-Measurements on rotating shafts and evaluation criteria-Part 1:General guidelines
GB/T 6075.1-1999在非旋转部件上测量和评价机器的机械振动第1部分：总则
GB/T 11348.4-1999旋转机械转轴径向振动的测量和评定第4部分:燃气轮机组
ISO7919-4
新版振动标准-新版.pdf
振动标准（一）按照振动烈度的评定标准(1)ISO2372：振动烈度分级范围各类机器的级别分贝（db）Ⅰ类Ⅱ类Ⅲ类Ⅳ类振动烈度（mm/s）1.2-1.8 101-105 B B A A1.8-2.8 105-109 C B B A2.8-4.5 109-113 C C B B4.5-7.1 113-117 D C C B7.1-11.2 117-121 D D C C11.2-18 121-125 D D D C18-28 125-129 D D D D28-45 129-133 D D D D45-71 133-139 D D D DⅠ类为固定的小机器或固定在整机上的小电机，功率小于15KW。
Ⅱ类为没有专用基础的中型机器，功率为15~75KW。
刚性安装在专用基础上功率小于300KW的机器。
Ⅲ类为刚性或重型基础上的大型旋转机械，如透平发电机组。
Ⅳ类为轻型结构基础上的大型旋转机械，如透平发电机组。
A级：优良，振动在良好限值以下，认为振动状态良好。
B级：合格，振动在良好限值和报警值之间，认为机组振动状态是可接受的（合格），可长期运行。
C级：尚合格，振动在报警限值和停机限值之间，机组可短期运行，但必须加强监测并采取措施。
D级：不合格，振动超过停机限值，应立即停机。
振动烈度是以人们可感觉的门槛值0.071mm/s为起点，到71mm/s的范围内分为15个量级，相邻两个烈度量级的比约为 1.6，即相差4分贝。
（2）ISO3945：该标准为大型旋转机械的机械振动─现场振动烈度的测量和评定。
在规定评定准则时，考虑了机器的性能，机器振动引起的应力和安全运行需要，同时也考虑了机器振动对人的影响和对周围环境的影响以及测量仪表的特性因素。
显然，在机器表面测得的机械振动，并不是在任何情况下都能代表关键零部件的实际振动应力、运动状态或机器传递给周围结构的振动力。
在有特殊要求时，应测量其它参数。
下表给出了功率大于300KW、转速为600~12000转／分大型旋转机械的振动烈度的评定等级。
电机的振动等级
电机的振动等级通用振动标准-按轴承振幅的评定标准按轴承振幅的评定标准1969年国际电工委员会(IEC)推荐了汽轮发电机组的振动标准，如表1所示（峰－峰值，μm）。
原水电部规定的评定汽轮发电机组等级与IEC标准基本相符，如表2所示（峰－峰值）。
表表2按轴承振动烈度的评定标准国际标准化组织ISO曾颁布了一系列振动标准，作为机器质量评定的依据。
现将有关标准介绍如下：⑴ISO2372/1：该标准于1974年正式颁布，适用于工作转速为600~12000r/min，在轴承盖上振动频率在10~1000Hz范围内的机器振动烈度的等级评定。
它将机器分成四类：Ⅰ类为固定的小机器或固定在整机上的小电机，功率小于15KW。
Ⅱ类为没有专用基础的中型机器，功率为15~75KW。
刚性安装在专用基础上功率小于300KW的机器。
Ⅲ类为刚性或重型基础上的大型旋转机械，如透平发电机组。
Ⅳ类为轻型结构基础上的大型旋转机械，如透平发电机组。
每类机器都有A，B，C，D四个品质级。
各类机器同样的品质级所对应的振动烈度范围是有些差别的，见表3。
四个品质段的含意如下：表3 ISO2372推荐的各类机器的振动评定标准A级：优良，振动在良好限值以下，认为振动状态良好。
B级：合格，振动在良好限值和报警值之间，认为机组振动状态是可接受的（合格），可长期运行。
C级：尚合格，振动在报警限值和停机限值之间，机组可短期运行，但必须加强监测并采取措施。
D级：不合格，振动超过停机限值，应立即停机。
振动烈度是以人们可感觉的门槛值0.071mm/s为起点，到71mm/s的范围内分为15个量级，相邻两个烈度量级的比约为1.6，即相差4分贝。
⑵ISO3945：该标准为大型旋转机械的机械振动─现场振动烈度的测量和评定。
在规定评定准则时，考虑了机器的性能，机器振动引起的应力和安全运行需要，同时也考虑了机器振动对人的影响和对周围环境的影响以及测量仪表的特性因素。
显然，在机器表面测得的机械振动，并不是在任何情况下都能代表关键零部件的实际振动应力、运动状态或机器传递给周围结构的振动力。
汽轮机轴承振动标准
相对位移
1500r/min
3000r/min
相对位移
绝对位移
相对位移
绝对位移
A（良好）
100
120
80
100
B（合格）
200
240
165
200
C（停机）
300385Fra bibliotek260320
3、轴承振动标准
轴承振动标准（双振幅，mm）
优
良好
合格
1500r/min
≤0.03
汽轮机轴承振动标准
1、附属机械轴承振动标准
附属机械轴承振动标准
转速
振幅（双振幅）（mm）
优等
良好
合格
n≤1000
0.05
0.07
0.10
1000＜n≤2000
0.04
0.06
0.08
2000＜n≤3000
0.03
0.04
0.05
n＞3000
0.02
0.03
0.04
2、机组轴振动标准
国产200MW及以下机组，一般以测轴承为准，如测轴振动制造厂家无规定时，可参照下表执行。
0.45
0.71
1.12
1.8
2.8
4.5
7.1
11.2
18.0
28.0
45.0
71.0
Sp-p(um)
4
6.3
10
16
25
40.6
63
100
162
250
406
630
5、IEC振动标准（双振幅，um）
IEC振动标准
转速（r/min）
