上海市各区2018年中考物理二模试卷精选汇编故障电路及答案解析
故障电路
杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。
闭合电键前后，电压表指针的位置不变，灯L始终不亮。
已知故
障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请
根据灯L’的发光情况进行判断：
①如果灯L’发光，则可能存在的故障是___________________。
②如果灯L’不发光，则可能存在的故障是____________________。
答案：
奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。
①断开电键S，用一个完好的小灯替换L后，小灯（19）（选
填“一定发光”、“一定不发光”或“可能发光”）。
②在原故障电路中，断开电键S，将灯L与R位置互换后，电压
表V的示数发生变化，电路中可能存在的故障是（20）。
答案：
宝山、嘉定：14. 在图6所示的电路中，电源电压为U。
已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。
请根据相关信息写出电流表的示数及相对应的故障。
答案：
崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断
路故障且只可能发生在灯泡 L1、L2 上．
（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电
流表A 的示数（16），电压表 V 的示数（17）．（均
选填“一定不变”、“可能不变”或“一定改变”）
（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是
（18）；如两个电表均无示数，则故障是（19）．
答案：
黄浦：14．在图6所示的电路中，电源电压保持不变。
已知电阻R1、R2中的一个或两个同时发生断路故障，且其他元件均保持完好。
现将一个完好的电流表接入电路，利用电键S的开闭排查出所有可能的故障情况，电流表应接入电路中（16）处（选填“a”、“b”或“c”），写出现象及其对应的故障
（17）。
答案：
金山：14．在图5所示的电路中，电源电压保持不变。
闭合电键S后，小灯不亮，已知电路中仅有一处故障，且只发生在电阻R、灯L上。
（16）。
②若闭合电键前后，发现其中一个电表示数发生了变化。
请根
据相关信息，写出示数变化的电表及相应的故障：
（17）。
答案：
静安：15．在图5所示的电路中，电源电压保持不变，电路出现断路故障，且故障发生在电阻R 1、R 2处。
当电键S 从断开到闭合时：
①若三个电表中仅一个电表指针所在的位置发生改变，则该电表是 ，电路的故障发生在 处。
②若三个电表指针所在的位置均没有发生改变，请写出电路 的故障情况。
。
答案：
闵行：14．在如图7所示的电路中，电源电压为4.5伏，若电路中仅有一处故障，且只发生在电阻R 、灯L 上。
电键S 闭合前后，电压表指针的位置不变，且灯不亮，请根据相关信息写出电压表的示数及相应的故障 （16） 。
答案：
普陀：8．在图4所示的电路中，电源电压保持不变，当电键S 由断开到闭合，电压表V 1 和V 2示数均不变。
若电路故障只出现在电阻R 1或R 2，断开电键S ，用完好的小灯L 替换R 1或
R 2进行检测，下列判断正确的是
A ．用灯L 替换R 2，灯L 亮，一定R 1短路
B ．用灯L 替换R 1，灯L 亮，一定R 2短路
C ．用灯L 替换R 2，灯L 不亮，一定R 1断路
D ．用灯L 替换R 1，灯L 不亮，一定R 2断路
答案：D
青浦：14．在图3所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指
针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障。
请结合相关信息写出电
表指针偏转及对应的故障。
答案：
徐汇：14.在图6所示的电路中,电源电压保持不变,闭合电键S后,灯泡L1和L2都不亮,己
知故障仅发生在灯泡L1或L2上,且为断路,其他元件仍保持完好,现用电流表或电压表检查
电路故障,检查方法一:将电压表接在a,b两点间,若电压表有示数,则说明灯泡L1断路,请写
出其它的检查方法(至少两种),
答案：
长宁：14．如图5所示的电路中，电源电压保持不变，滑动变阻器R2的最大阻值是定值电
阻R1的2倍。
闭合电键。
图2
①若将滑片向右移动，则电流表示数的变化情况是_________。
②当滑片移到最右端时，电流表的示数为3I ，一段时间后，电流表的示数突然变为I 。
若只
有R 1、R 2可能发生故障，则故障是_________。
答案：
虹口：
14．在图6所示的电路中，电源电压保持不变。
闭合电键S ，发现灯L 不发光。
已知电路中仅有一处故障，且只发生在电阻R 、灯L 上。
用一个完好的小灯L ′替换L ，替换前后电流表的指针位置发生改变，灯L ′________（选填“一定发光”、“一定不发光”或“可能发光”）。
请根据上述信息判断电流表示数的大小变化及对应的故障。
________ 答案：14.（16）一定发光；
（17）电流表示数变大，灯L 断路；电流表示数变小，灯L 短路。
松江：7．在如图2所示的电路中，电源电压保持不变。
电路中存在断路故障，且故障只可能发生在电阻R 1、R 2处，当电键S 由断开到闭合时，电流表A 与 A 1的示数始终相等，则 A ．R 1一定断路 B ．R 1可能断路 C ．R 2一定断路 D ．R 1、R 2一定同时断路 答案：A
图5
浦东新区：8．图2所示电路中，由于灯L、电阻R发生故障，闭合电键后，灯不发光。
以
A
B．若L和Lʹ替换电阻R
C．若L和R都发生故障，把电压表先后并联在L和R两端
D．若不知有几处故障，把电流表串联在电路中且电压表并联在R两端
答案：C。

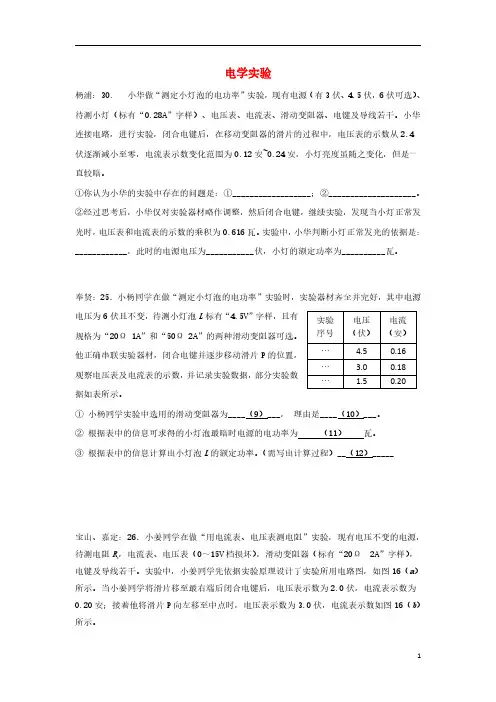

上海市各区2018届中考物理二模试卷精选汇编电学实验08472 - 学生
电学实验杨浦：30.小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。
小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。
①你认为小华的实验中存在的问题是：①__________________；②____________________。
②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。
实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。
奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源规格为“20Ω1A”和“50Ω2A”的两种滑动变阻器可选。
他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。
①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。
②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。
③根据表中的信息计算出小灯泡L的额定功率。
（需写出计算过程）__（12）_____宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，，电流表、电压表（0～15V档损坏），滑动变阻器（标有“20Ω2A”字样），待测电阻Rx电键及导线若干。
实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a）所示。
当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b）所示。
上海市各区2018届中考物理二模试卷精选汇编 故障电路(含答案)
故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。
闭合电键前后，电压表指针的位置不变，灯L始终不亮。
已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。
②如果灯L’不发光，则可能存在的故障是____________________。
答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。
①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。
②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。
答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U。
已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。
请根据相关信息写出电流表的示数及相对应的故障。
答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示 数，则故障是 （18） ；如两个电表均无示数，则故障 是 （19） ． 答案：黄浦：14．在图6所示的电路中，电源电压保持不变。
已知电阻R 1、R 2中的一个或两个同时发生断路故障，且其他元件均保持完好。
现将一个完好的电流表接入电路，利用电键S 的开闭排查出所有可能的故障情况，电流表应接入电路中 （16） 处（选填“a”、“b”或“c”），写出现象及其对应的故障（17） 。
上海市各区2018届中考物理二模试卷精选汇编电学实验及答案
电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。
小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。
①你认为小华的实验中存在的问题是：①__________________；②____________________。
②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。
实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。
答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源规格为“20Ω 1A”和“50Ω 2A”的两种滑动变阻器可选。
他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。
①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。
②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。
③根据表中的信息计算出小灯泡L的额定功率。
（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。
实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a ）所示。
当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b ）所示。
(完整)2018上海宝山嘉定中考物理二模版含答案,推荐文档
宝山区 2017-2018 学年第二学期期中考试九年级理化试卷（满分150 分，考试时间100 分钟）物理部分一、选择题（共16 分）下列各题均只有一个正确选项，请将正确选项的代号用 2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1.原子中不带电的微粒是A.原子核。
B．质子。
C．中子。
D．电子。
2.上海地区家用照明电路的电压为A.0伏。
B．36伏。
C．6伏。
D．1.5伏。
3.下列生活用品中，属于利用连通器原理的是A.吸尘器。
B．茶壶。
C．起子。
D．体温计。
4.住宅小区内的楼道灯，晚上通常是人来灯亮，人走灯灭。
它的声控开关的工作状态主要是依赖楼道内声音的A.响度B．音调C．音色D．声速5.一个重为600 牛的大人和一个重为400 牛的小孩进行登楼比赛，他们同时从底层出发，结果小孩比大人先到达六楼，那么A.他俩做功一样多。
B．小孩做功一定多。
C．大人功率可能大。
D．小孩功率一定大。
6.如图1 所示，O 为轻质杠杆AB 的支点，B 点挂一重物G，若在B 点施加F1、或在A 点分别施加F2、F3、F4四个力后，杠杆均保持水平位置平衡，则这四个力中最小的力是A.F1。
B．F2。
C．F3。
D．F4。
7.甲、乙两车分别从同一直线上的M、N 两点同时朝同一方向出发，它们的s-t 图像分别如图2(a)、(b) 所示，经过10 秒它们在P 点相遇，甲、乙的速度分别为v 甲、v 乙，M、N 间的距离为s，则A．v 甲＝v 乙，s＝18 米。
B．v 甲＜v 乙，s＝15 米。
C．v 甲＞v 乙，s＝6米。
D．v 甲＜v 乙，s＝5米。
，V 1aP b R 2R 1V 2S 图 3A8. 在图 3 所示的电路中，电源电压保持不变。
电键 S 闭合，将变阻器滑片P 由中点位置向右移动到 b 端的过程中A. 电流表 A 的示数变小。
B. 电压表 V 2 的示数变大。
C. 电压表 V 2 示数与电压表 V 1 示数之差变小。
上海市松江区2018年中考二模物理试卷带讲解
11.若某导体两端电压为9伏，通过它的电流为0.6安，则10秒内通过该导体横截面的电荷量为_____库，导体的电阻为_____欧．当该导体两端电压变为18伏时，10秒内电流做功为_____焦．
点睛：解答本题首先要明确各图象中横纵坐标表示的物理量分别是什么；其次注意认清横坐标和纵坐标上各表示的最小分格的数值大小和单位；再次是明确图象所表示的物理意义；最后对照各个选项提出的问题作出判断．
7.在如图所示 电路中，电源电压保持不变．电路中存在断路故障，且故障只可能发生在电阻R1、R2处，当电键S由断开到闭合时，电流表A与A1的示数始终相等，则（ ）
点睛：根据光从空气斜射入水中时，折射角小于入射角；光从一种透明介质垂直射入另一种介质时，传播方向不变，对各个选项逐一分析．
5.质量相等的煤油和水（比热容c煤油＜c水），吸收相同热量后
A.煤油升高的温度多B.水升高的温度多
C.升高的温度一样多D.以上情况均可能
A
【详解】相同质量的水和煤油吸收相同的热量，由于c水＞c煤油，由公式△t 比较知：煤油升高的温度更多，故选A。
点睛：（1）知道家庭电路的电压是220V．家庭电路中各用电器是并联的．（2）据公式W＝Pt计算即可得出每天可以节约用电．
10.某高铁列车以300千米/时的速度匀速行驶，以地面为参照物，列车是_____的（选填“运动”或“静止”），经过0.5小时列车行驶的路程为_____千米；车轮行驶过后铁轨会发热，这是通过_____的方式使铁轨的内能增大．
C. V甲一定大于V乙D. G甲可能大于G乙

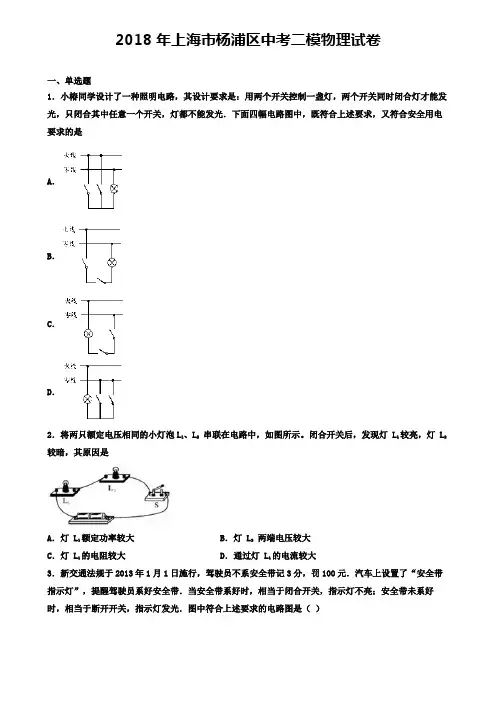

2018年上海市杨浦区中考二模物理试卷(含答案有解析)
2018年上海市杨浦区中考二模物理试卷一、单选题1．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是A．B．C．D．2．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。
闭合开关后，发现灯 L1较亮，灯 L2较暗，其原因是A．灯 L1额定功率较大B．灯 L2两端电压较大C．灯 L1的电阻较大D．通过灯 L1的电流较大3．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A．B．C．D．4．电脑正常工作时，中央处理器不断发热，必须用风扇给予降温．为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，下面的四个电路图中符合要求的是A．B．C．D．5．如图所示，两个底面积不同的薄壁轻质圆柱形容器甲和乙，放在水平地面上，容器内分别盛有体积相同的不同液体A和B，此时液体对容器底部的压强相等，现将完全相同的两个金属球分别浸没在A、B液体中（液体不溢出），则下列判断一定正确的是（）A．液体对容器底部的压强变化量△P A＞△P BB．液体对容器底部的压力F A＞F BC．容器对水平地面的压强P A＞P BD．容器对水平地面的压力变化量△F A＞△F B6．二胡是中国的民族乐器，有粗(内弦)、细(外弦)两根弦，拉弓时弓毛和弦摩擦发出声音，如图所示，下列做法不能改变二胡音调的是( )A．用手指按压同一根弦的不同位置B．手指按压在弦的相同位置，从摩擦内弦换到摩擦外弦C．加大摩擦弦的力量D．旋转弦轴，增加弦的紧张度7．如图所示的电路中，电源电压恒为3 V，灯泡L的电阻为10 Ω且保持不变．闭合开关S后，滑片P 由b端向a端滑动的过程中，下列判断正确的是( )A．灯泡L亮度变暗B．电压表示数变大，电流表示数变小C．电压表与电流表示数的比值变小D．灯泡L的最大功率为0.9 W8．小明看到如图所示斜插入水中的筷子向上折，如图所示的四幅光路图中，能正确说明产生这一现象的原因的是( )A．B．C．D．二、填空题9．小红家买了一个电暖气，她阅读说明书时发现电暖气里的工作物质是油而不是水，好处之一是油的比热容比水的_______，加热时升温_________________选填“快”或“慢”）；电暖气周围的空气温度升高，这是通过________的方式改变内能的．10．将一个木块放入盛满水的烧杯中，静止时如图所示，从烧杯溢出水的重力为5N，则木块的重力大小为_____，这个过程中，容器对水平面的压力将_____（选填“增大”、“不变”或“减小”）。
2018年上海市宝山区中考物理二模试卷(解析版)
2018年上海市宝山区中考物理二模试卷一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．（2分）原子中不带电的微粒是（）A．原子核B．质子C．中子D．电子2．（2分）上海地区家用照明电路的电压为（）A．220伏B．36伏C．6伏 D．1.5伏3．（2分）下列生活用品中，属于利用连通器原理的是（）A．吸尘器B．茶壶C．起子D．体温计4．（2分）住宅小区内的楼道灯，晚上通常是人来灯亮，人走灯灭。
它的声控开关的工作状态主要是依赖楼道内声音的（）A．响度B．音调C．音色D．声速5．（2分）一个重为600牛的大人和一个重为400牛的小孩进行登楼比赛，他们同时从底层出发，结果小孩比大人先到达六楼，那么（）A．他俩做功一样多 B．小孩做功一定多C．大人功率可能大 D．小孩功率一定大6．（2分）如图所示，O为轻质杠杆AB的支点，B点挂一重物G，若在B点施加F1、或在A点分别施加F2、F3、F4四个力后，杠杆均保持水平位置平衡，则这四个力中最小的力是（）A．F1B．F2C．F3D．F47．（2分）甲、乙两车分别从同一直线上的M、N两点同时朝同一方向出发，它们的s﹣t图象分别如图2（a）、（b）所示，经过10秒它们在P点相遇，甲、乙的速度分别为v甲、v乙，M、N间的距离为s，则（）A．v甲=v乙，s=18米 B．v甲＜v乙，s=15米C．v甲＞v乙，s=6米 D．v甲＜v乙，s=5米8．（2分）在图所示的电路中，电源电压保持不变。
电键S闭合，将变阻器滑片P由中点位置向右移动到b端的过程中（）A．电流表A的示数变小B．电压表V2的示数变大C．电压表V2示数与电压表V1示数之差变小D．电压表V2示数与电流表A示数比值变大二、填空题（共23分）请将结果填入答题纸的相应位置．9．（3分）上海地区家庭照明电路中，电视机与微波炉、电热水壶等是的（选填“串联”或“并联”），每台液晶电视机待机时消耗电能的功率约为0.5瓦，合千瓦；若上海地区500万户家庭都有一台这样的电视机待机1小时，则它们总共消耗电能是度。
上海市各区2018届中考物理二模试卷精选汇编_动态电路
动态电路杨浦：9. 在如图4所示的电路中，电源电压保持不变。
闭合电键S ，向右移动滑动变阻器滑片P 的过程中A. 电压表V 示数变小B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小答案：C奉贤：7．如图3所示，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是 A ．电流表A 1的示数变大 B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中A ．电流表A 的示数变小。
B ．电压表V 2的示数变大。
C ．电压表V 2示数与电压表V 1示数之差变小。
D ．电压表V 2示数与电流表A 示数比值变大。
答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中A ．电流表A 示数变大B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是A ．电流表A 示数与电流表A 1示数的差值B ．电压表V 示数与电流表A 示数的比值C ．电压表V 示数与电流表A 1示数的比值D ．电压表V 示数与电流表A 1示数的乘积答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。
上海市静安区2018年中考二模物理试卷带讲解
11.成语“响彻云霄”形容声音响亮，这主要描述了乐音三个特征中的_____；常用“镜花水月”比喻虚幻景象，这实际是光的_____现象；“芳香四溢”则是指植物花香分子的_____运动．
（3）改变内能的方式：做功和热传递。
13.若10秒内通过某导体横截面的电荷量为3库，导体两端的电压为6伏，则通过该导体的电流为_____安，电流做功为_____焦．当该导体两端的电压为10伏，则该导体的电阻为_____欧．(1). 0.3 (2). 18 (3). 20
【详解】通过该导体的电流为I＝ ＝0.3A；电流做功为W＝UIt＝6V×0.3A×10s＝18J；由I＝ 可得，该导体的电阻为R＝ ＝20Ω；因导体的电阻与导体两端的电压无关，所以当该导体两端的电压为10V时，它的电阻仍为20Ω．
因为SA＞SB，柱体A、B高度相等，所以A的体积大于B的体积，又因为ρA＝ρB，所以，mA＞mB，切去部分后A、B剩余部对地面的压力相等，所以有：（mA﹣△mA）g＝（mB﹣△mB）g，即mA﹣△mA＝mB﹣△mB，所以，△mA＞△mB，故A错误，B正确．故选B．
8.在图所示的电路中，电源电压保持不变，现将一个电压表V接入电路的AB或CD两点间．电键S闭合后，在向左移动滑动变阻器R2滑片P的过程中，下列数值一定不变的是
②若三个电表指针所在的位置均没有发生改变，请写出电路的故障情况．________
(1). A1(2). R2断路(3). R1断路或电阻R1、R2均断路
【详解】由电路图可知，当电键S断开时，R1被断路，电路为R2的简单电路，两电流表均测通过R2的电流，电压表测量电源电压；当电键闭合时，两电阻并联，电压表测电源的电压，电流表A2测R2支路的电流的，电流表A1测干路电流；由题意知：电路出现断路．若R1断路，闭合电键前，三电表均有示数，闭合电键后，电压表仍测量电源电压，示数不变，A2、A1示数不变，符合②要求；若R2断路，闭合电键前，只有电压表有示数，闭合电键后，电压表仍然测量电源电压，示数不变，电流表A1有示数，A2仍然没有示数，只有一个电表示数变化，符合①的要求；若R1与R2同时断路时，闭合电键前只有电压表有示数，且等于电源电压，闭合电键后，两电流表仍没有的示数，电压表仍然测量电源电压，示数不变，即三个电表示数都不变，符合②的要求．综合分析：①若三个电表中仅一个电表指针所在的位置发生改变，则该电表是电流表A1，电路的故障发生在R2；②若三个电表指针所在的位置均没有发生改变，即电压表的示数变大，电流表A1的示数不变，电流表示数变大；⑤综上可知，电路故障为R1断路或R1、R2同时断路．
上海市各区中考物理二模试卷精选汇编故障电路(2021年整理)
上海市各区2018届中考物理二模试卷精选汇编故障电路编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（上海市各区2018届中考物理二模试卷精选汇编故障电路）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为上海市各区2018届中考物理二模试卷精选汇编故障电路的全部内容。
故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。
闭合电键前后，电压表指针的位置不变,灯L始终不亮。
已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L'的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。
②如果灯L'不发光,则可能存在的故障是____________________。
答案：奉贤：15．如图7所示,电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化(不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。
①断开电键S，用一个完好的小灯替换L后，小灯（19)（选填“一定发光”、“一定不发光”或“可能发光”)。
②在原故障电路中,断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是 (20） .答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U .已知电路中故障只发生在电阻R1、R2上,电键 S 闭合前后，电流表指针的位置不变。
请根据相关信息写出电流表的示数及相对应的故障。
答案:崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数 (17）．（均选填“一定不变"、“可能不变”或“一定改变"）(2)若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是（18) ；如两个电表均无示数，则故障是(19) ．答案:黄浦：14．在图6所示的电路中，电源电压保持不变。
