线管(焊接钢管)预埋技术交底
工程名称交底部位21.至29#楼主体电线管、盒预埋工程编号日期一、施工准备1、技术准备（1）熟悉图纸资料，弄清设计图的设计内容。
（2）确定施工方法、方案。
2、材料要求(暴露在加工厂的管材须做好防潮,防雨措施,防止管材生锈,一旦管材锈蚀严重必须进行除锈处理)（1）管材必须合格，资料齐全，设计有特殊要求时必须符合设计要求。
（2）钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，除镀锌管外其他管材需预先除锈刷防腐漆，现浇混凝土内敷设时，应除锈，内壁做防腐，外壁不刷防腐漆，钢管外表层完整无脱落，有产品合格证,检测报告等质量证明文件。
（3）锁紧螺母外形完好无损，丝扣清晰，无翘曲变形等缺陷。
（4）接线盒、灯头盒、开关盒应符合国标图集的要求。
(JDG管壁厚为 1.6mm，线盒的壁厚不低于 1.2mm)3、主要机具铅笔、钢卷尺、手锤、钢锯、半圆锉、圆锉、扁锉、弯璜、手动弯管器、液压弯管器、压力案子、水平尺、套丝板、套丝机、开孔器电工常用工具等。
4、作业条件（暗管敷设）（1）混凝土墙内焊接钢管、预留套管作业条件在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。
各层水平线和墙厚度线弹好，配合土建施工。
（2）现浇顶板内焊接钢管、预留套管作业条件现浇混凝土板内配管，在底层的钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
（3）随墙配合施工立管。
二、施工工艺1、工艺流程（1）混凝土墙内焊接钢管施工主要工艺流程预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线→变形缝处理。
（2）现浇顶板内焊接钢管施工主要工艺流程划定灯头盒的位置→固定灯头盒→管路防腐→敷设管路→管路连接（切管、套丝、弯曲）→跨接地线→变形缝处理。
技术负责人：交底人：接交人：工程名称交底部位21.至29#楼主体电线管、盒预埋工程编号日期2、操作工艺（1）基本要求①敷设于多尘和潮湿场所的电线管路、管口、管子连接处均做密封处理。
②暗配的电线管路沿最近路线敷设并应减少弯曲，埋入墙或混凝土内的管，距砌体表面的保护层不应小于15mm。
消防配管保护层不应小于30mm。
③进入落地式配电箱的管路，排列应整齐，管口应高出基础面50-80mm。
④埋入地下的电线管路穿过建筑物基础墙时，应加保护管。
（2）混凝土墙内管道敷设操作工艺①配电箱位置预留为保证配电箱位置及标高准确，现场采取先预留配电箱位置后安装配电箱的方法。
具体做法：根据设计图纸要求在配电箱位置处预留一个比箱体尺寸略大的洞口（一般要求左右各大50~100mm，上下各大150~200mm）。
此工作必须提前考虑，对各种规格配电箱分别制作木套箱，钢筋绑扎时，通知钢筋工在配电箱位置做好预留洞和洞口加钢筋加强工作。
木套箱的做法可参照土建门窗洞模板的做法。
钢管插入木套箱中，管路排列要严格按照进入配电箱的要求，管口必须封堵严密，以免灰浆渗入造成管路堵塞。
为后期安装箱盒施工方便，钢管进入木套箱内最好不超过5mm，以便采用接短管的办法进箱盒。
②切管：管子切断常用钢锯、无齿锯、砂轮锯等，将需要切断的管子长度量准确，放在钳口内卡牢切割，断口处应平齐不歪斜，管口刮锉光滑，无毛刺，清除管内铁屑。
③套丝：采用套丝板、套管机，套丝不乱不过长，清除渣屑，丝扣干净清晰。
④钢管的弯曲：管径在25mm及以下的钢管可使用手动弯管器现场弯制，对管径在32~80mm的钢管使用液压弯管器弯制，对管径80mm以上的钢管，最好到专业厂家加工定做，必要时可采用热煨法现场制作，热煨时先把细沙炒干，用木楔或钢板封住钢管的一端，从另一端灌入干沙，边灌边用手锤敲打，使之密实，然后用木楔封堵管口用氧炔焰或烘炉转动加热，烧红后煨出所需温度。
要求弯曲半径不小于钢管外径的6倍，埋入地下或混凝土内时弯曲半径不小于钢管外径的10倍，弯扁程度不大于钢管外径的1/10。
⑤测定盒、箱位置，根据设计图确定盒、箱位置，以土建弹出的水平线（50线）为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。
(_注意灯位应在所照明范围的中心部位设置,标注盒位应用红油漆画十字标注以便后期找盒方便)⑥稳固盒、箱及暗管敷设对所有剪力墙体上预埋的86盒、过线盒（300x300）等所有铁盒采取如下图方式进行固定：a、采用φ8钢筋预制“固定横担2根”；b、“横担”与剪力墙体分布筋点焊并用铁丝绑扎。
技术负责人：交底人：接交人：技术交底记录工程名称交底部位21.至29#楼主体电线管、盒预埋工程编号日期箱固定在该墙的钢筋上，接着敷管，每隔1M左右，用铅丝绑扎牢，管进盒、箱，向上引管不宜过长，管入开关、插座等小盒，套丝，内外上好锁姆。
⑦管路连接a、连接方法1、JDG紧定式镀锌钢管管路的管材、连接套管及盒（箱、桥架）组成的电线管路，应采用同一金属材料制作，并镀锌，紧定螺钉应采用高强度原材料制作。
管材、连接套管及其金属附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。
箍丝扣连接（或卡套连接）：镀锌和壁厚小于等于2mm的钢导管。
套丝不得有乱扣，必须使用通丝管箍，上好管箍后，管口应对严，外露丝不多于2扣。
焊接连接：壁厚大于2mm的钢管。
套管连接（套管长度为连接管径的 2.2倍）连接管口的对口处应在套管的中心，焊口应焊接牢固严密。
b、管与管的连接管路超过下列长度，应加装接线盒，其位置应便于穿线，无弯时，30m；有一个弯时20m；有2个弯时15m；有3个弯时，8m。
c、管进盒、箱要求盒、箱开孔应整齐（管中心在一条直线上）并与管径相吻合，一管一孔，不得开长孔。
管入盒、箱，暗配管可用跨接地线焊接固定在盒棱边或专用接地爪上，管口不许与敲落孔焊接，管口露出盒、箱应小于5mm，有锁紧螺母者，露出锁紧螺母的丝扣为2-3扣，两根以上管入盒、箱要长短一致，间距均匀，排列整齐。
⑧地线连接在跟随主体配管时，焊接钢管及钢制线盒（86盒及暗埋盒等），在跨接接地上必须满足设计、规范及验收要求，焊接钢管管与管，管与箱盒跨接接地时添加圆8钢筋制作接地跨接线。
如下图：工程编号日期技术负责人：交底人：接交人：技术交底记录工程名称交底部位21.至29#楼主体电线管、盒预埋工程编号日期图一图二图三跨接地线两端双面焊接，焊接面不得小于该跨接线截面的6倍，焊缝均匀牢固，焊接处要清除药皮跨接线的规格管径圆钢扁钢15-40 ￠6 ——50-63 ￠10 25×3≥70 ￠8×225×3×2⑨变形缝处理在变形缝的两侧各埋一个接线箱，在变形缝的一侧把短管的一端用跟母和锁母固定在箱底部，在另一侧的接线箱底部的垂直方向开长孔，其孔径长宽尺寸不小于管径的2倍，在变形缝两侧的钢管及接线箱上焊接补偿跨接地线⑩管道防腐：埋入混凝土内的钢管内壁必须做防腐处理。
（3）现浇顶板内管道敷设操作工艺①划定灯头盒位置根据设计图纸要求的灯具型号标明的位置，现场找出灯头盒位置，在模板上用红油漆画出位置线，以免发生错误。
②固定灯头盒根据画出的位置线，把预制好的灯头盒初步固定在钢筋上，为方便施工可选用活底盒，盒固定后先打开底盒，连接管路，安装跟母锁母，然后将盒填塞密实，再固定好底板并加强灯头盒的固定（焊接，绑扎在土建钢筋上，顶板上的应用钉子,铅丝辅助固定）。
灯头盒必须封堵严密，以免灰浆渗入，造成管工程编号日期路堵塞。
③敷设管路测好灯位，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢，然后敷管，有两个以上盒子时，要拉直线，管进盒长度要适宜，管路每隔1M左右用铅丝绑扎牢。
管路必须敷设在上下层钢筋之技术负责人：交底人：接交人：技术交底记录工程名称交底部位21.至29#楼主体电线管、盒预埋工程编号日期工程编号日期间，与钢筋绑扎固定。
根据去向不同，可分为如下三种情况：a、对于从楼地面向上层引出的管路，必须保证在上层墙体位置线内引出，可参照土建梁或墙体的钢筋位置（注意向上部分的管路不要跨越轴线而形成交叉，以免后续施工产生不必要的麻烦）。
向上的管路在引出的位置应固定一根不小于￠8的钢筋，用以固定位置和保护不受外力损伤折断。
管口必须封堵严密，可以采用管堵封堵。
在土建层放线后及时检查，对超出墙体的管路，要及时进行处理，如果是根部超出，必须进行剔凿后重新接管，如果是上部超出墙体线只需将其扳正，但不能用力过猛，避免管路折断或变形。
b、从顶板向下引的管路（如向非承重隔墙板引出的开关管路等），此种情况由于钢管不易弯曲，只能提前测定好位置，在模板上用开孔器钻孔，将弯管插入模板下。
c、对于只在现浇顶板内敷设的管路首先应截取长度适当的管路，把管路一端与盒接头连接，并将盒接头与灯头盒固定，然后连接另一端。
连接后把管路与钢筋绑扎固定。
④管路连接a、管路与管路的连接与混凝土墙内管路与管路的连接相同。
b、管路与盒的连接：首先根据灯头盒位置，截取适当长度的钢管，管的一端应提前套好丝扣，丝扣的长度在15mm左右，上好后用锁母与灯头盒固定，多根钢管进入一个灯头盒时，该灯头盒需等所有进盒钢管进入后再固定。
⑤管路的切断、套丝、钢管的弯曲；跨接地线；管道防腐同混凝土墙施工方法相同。
⑥变形缝的处理尽量避免在顶板上做接线箱，在有条件的情况下尽可能的把变形缝的接线箱安放在墙上，确实不能避免时，可考虑在变形缝的两侧各预埋一个接线箱的做法。
三、质量标准质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。
1、主控项目（1）金属导管严禁对口熔焊连接：镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。
2、一般项目（1）连接紧密，管口光滑，护口齐全，暗配管保护层大于15mm。
四、成品保护1、现浇混凝土楼板上配筋时，注意不要踩坏钢筋，土建浇筑混凝土时，电工应留人看守，修复。
2、其他专业在施工中，应注意保护电气配管，严禁私自改动电线管及电气设备。
技术负责人：交底人：接交人：技术交底记录工程编号日期五、应注意的质量问题1、煨弯处出现凹扁过大或弯曲半径倍数不够。
2、暗配管路弯曲过多，敷设管路时，应按设计图纸要求及现场情况，沿最近的路线敷设。
3、预埋盒、箱必须固定牢固，进灯盒、插座，箱体等的金属管（DN70以下的金属管）要套丝，上锁姆，钢管与盒、箱用圆钢跨接，有多根管进箱盒时底部作好U接并与箱盒跨接。
采用薄壁钢管时入盒处，要用专用带丝扣的管箍，并上好锁姆。
5、预留管口的位置不正确，配管时未按设计图要求测量轴线尺寸位置，造成定位不准，应根据设计图纸要求进行修复。
6、线管在焊跨接地线时，将管焊、焊接不牢、焊接面倍数不够，主要是操作者责任心不强，或者技术水平太低，应加强对操作者责任教育和技术培训，严格按技术规格操作。
、7、暗配管路堵塞，配管后应及时扫管，发现堵管及时修复，配管后应及时加管堵。
8、管口不平齐有毛刺，断管后应及时用锉将管口锉平齐，铣口。
线管预埋安全技术交底单模板
一、工程基本信息1. 工程名称：________________________2. 施工单位：________________________3. 施工地点：________________________4. 交底日期：________________________5. 交底人：________________________6. 接收人：________________________二、施工内容1. 工作内容和范围：（1）线管预埋的测量放线、定位；（2）线管的加工、制作、敷设；（3）线管连接、接头的处理；（4）线管与电气设备的连接；（5）线管预埋后的检查、验收。
2. 施工流程：（1）测量放线：根据设计图纸，进行线管预埋的测量放线工作；（2）线管加工：按照设计要求，对线管进行加工、制作；（3）线管敷设：将加工好的线管敷设到预定的位置；（4）连接处理：对线管连接处进行接头处理；（5）设备连接：将线管与电气设备进行连接；（6）检查验收：对线管预埋工程进行质量检查和验收。
三、安全技术交底1. 施工现场安全管理：（1）施工人员必须佩戴安全帽、安全带，穿防滑鞋；（2）施工现场应设置安全警示标志，确保施工安全；（3）施工人员应严格遵守操作规程，不得违章作业；（4）施工现场应保持整洁，防止滑倒、摔伤等事故发生。
2. 线管预埋施工安全措施：（1）线管敷设时，应确保线管固定牢固，防止线管脱落；（2）线管连接处应使用合格的接头，确保连接牢固；（3）线管敷设过程中，应避免与其他管道、设备发生碰撞；（4）线管敷设完毕后，应对线管进行外观检查，确保线管无损伤、变形等问题；（5）线管预埋工程完成后，应对施工区域进行清理，防止杂物掉入线管内。
3. 电气设备连接安全措施：（1）连接电气设备前，应确保设备处于断电状态；（2）连接过程中，应遵守操作规程，确保连接牢固；（3）连接完成后，应对设备进行检查，确保设备运行正常；（4）设备连接完毕后，应对施工区域进行清理，防止杂物掉入设备内部。
预留预埋技术交底
2、暗配的电线管宜沿最近的路线敷设并应减少弯曲；埋入墙内或混凝土内的管子，离表面的净距不应小于15mm。进入落地式配电箱的电线管路，排列应整齐，管口高出基础面不小于50mm。穿过建筑物基础时应加保护管。管径20mm及其以下时，采用弯管器冷弯，25mm以上管径采用液压弯管器弯管或煨弯，要求管路的弯曲处不应有折皱、凹穴和裂缝，弯扁程度不应大于管外径的1/10，暗配管时弯曲半径不应大于管外径的6倍，埋设于地下或混凝土楼板内时,不应小于管外径的10倍。
2.进入施工现场人员必须正确戴好合格的安全帽，系好下颚带，锁好带扣；
3.作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场；
4.在没有可靠安全防护设施的高处（2米以上含2米）和陡坡施工时，必须系好合格的安全带，安全带要系挂牢固，高挂低用，同时高处作业不得穿硬底和带钉易滑的鞋，穿防滑胶鞋；
2、浇混泥土时禁止作业人员任意踩踏管子，接线盒，发现破损管子立即更换。
3、砼施工前检查所有的管路，发现破损管子立即更换。
4、管子伸出模板不得大于20CM，所有的管口必须封好，防止进混凝土。
五、管理措施
1、作业队的班组长应对所有的作业人员进行教育，层层交底，严格控制，随时整改。
2、严格按施工图与变更通知进行施工，作业人员严禁不按图施工。
预留预埋技术交底
技术交底记录
表C2-1
线管预埋技术交底
一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1.材料准备：施工前应对每一层所需的各种材料、预制件按照施工详图进行统计，建立统计表，便于材料供应和实行限额领用。
1.1现浇砼结构内预埋应采用重型的阻燃性PVC导管。
要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃PVC管。
1.2导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。
接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。
接头套管和锁母的内径应与导管的外径配合紧密。
1.3管材及其配件在进场应进行检查。
PVC管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。
接线盒应光洁平整，开孔齐全。
管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。
1.4其他材料：铁钉、扎丝、胶带、锯末、油漆2.机械和工具：手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3.技术准备：3.1土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。
3.2施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。
4.基本操作工艺：作业班组进场后，应对其进行技术交底，使其熟练掌握PVC管的基本操作工艺。
4.1PVC管的切断：配管前应根据管子每段所需的长度进行切断。
切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。
不论是用哪种方法，都应该一切到底，禁止用手来回折断。
切口应垂直，切口的毛刺应随手清理干净。
4.2PVC管的弯制： PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。
将弯簧插入管内需要弯曲处，两手分别握住弯曲处弯簧两端，膝盖顶住被弯曲处略微移动，双手均匀用力，煨至比所需角度略小，待松手后弯管回弹，便可获得所需角度。
预埋线管安全技术交底模板
一、交底目的为确保预埋线管施工过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、交底对象本交底适用于参与预埋线管施工的所有人员。
三、交底内容1. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工区域应设置安全通道，确保施工人员通行安全。
（3）施工现场应配备必要的安全防护设施，如安全网、防护栏、警示灯等。
2. 施工人员安全要求（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（2）施工人员应熟悉本岗位操作规程，遵守施工现场各项规章制度。
（3）施工人员应接受安全教育培训，提高安全意识和自我保护能力。
3. 预埋线管施工安全措施（1）施工前，对施工现场进行全面检查，确保施工环境安全。
（2）施工过程中，严格按照施工图纸和技术规范进行操作。
（3）预埋线管前，应检查管材、配件的质量，确保符合设计要求。
（4）预埋线管时，应保持施工区域整洁，避免杂物堆积。
（5）施工过程中，注意观察周围环境，防止发生意外事故。
4. 预埋线管施工注意事项（1）预埋线管时，应确保管材、配件连接牢固，防止因松动导致安全事故。
（2）施工过程中，应避免损坏墙体、楼板等结构，确保建筑安全。
（3）预埋线管时，注意管材弯曲半径，防止因弯曲半径过小导致管材损坏。
（4）施工过程中，严禁使用损坏、老化、锈蚀的线管和配件。
（5）施工完成后，应检查预埋线管是否符合设计要求，确保线路畅通。
四、交底要求1. 施工单位应将本安全技术交底文件发放给所有施工人员。
2. 施工人员应认真阅读安全技术交底文件，并掌握相关安全知识。
3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。
4. 施工单位应加强施工现场安全管理，确保施工安全。
五、附则本安全技术交底自发布之日起实施，如遇特殊情况，可由施工单位根据实际情况进行调整。
六、签字确认施工单位（盖章）：________项目负责人：________施工员：________日期：________。
线管预埋安全技术交底参考依据模板
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 交底日期：____________________4. 交底部位：____________________5. 工序名称：线管预埋二、工作内容和范围1. 工作内容：（1）电气配管的加工制作、运输；（2）现场安装、接线；（3）电缆桥架的安装；（4）接地线的敷设；（5）预留预埋工程的验收。
2. 工作范围：（1）室内外电气线路的敷设；（2）电缆桥架的安装与验收；（3）接地系统的施工与验收；（4）预留预埋工程的施工与验收。
三、安全技术交底内容1. 安全生产责任制（1）施工单位应建立健全安全生产责任制，明确各级人员的安全职责；（2）项目经理应全面负责施工现场的安全生产工作；（3）施工班组长应负责本班组的安全管理工作。
2. 施工现场安全防护措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品；（2）施工现场应设置安全警示标志，明确危险区域；（3）施工现场应设置安全通道，确保人员通行安全；（4）施工现场应配备消防器材，确保消防设施齐全有效。
3. 电气安全操作规程（1）施工人员必须掌握电气安全操作规程，严格执行；（2）电气设备应定期检查、试验，确保设备安全可靠；（3）施工过程中，严禁违章操作、野蛮施工；（4）施工结束后，应切断电源，确保现场安全。
4. 预留预埋工程安全注意事项（1）预留预埋工程应严格按照设计要求进行施工；（2）预留预埋工程应与土建施工同步进行，确保工程质量；（3）预留预埋工程应做好防水、防潮、防尘等措施；（4）预留预埋工程应做好保护措施，防止损坏。
5. 应急预案（1）施工现场应制定应急预案，明确应急措施；（2）施工人员应掌握应急预案，提高应急处置能力；（3）发生安全事故时，应立即启动应急预案，确保人员安全。
四、质量要求1. 线管预埋工程应符合国家现行相关标准和规范；2. 线管预埋工程应与土建施工同步进行，确保工程质量；3. 线管预埋工程应做好防水、防潮、防尘等措施；4. 线管预埋工程应做好保护措施，防止损坏。

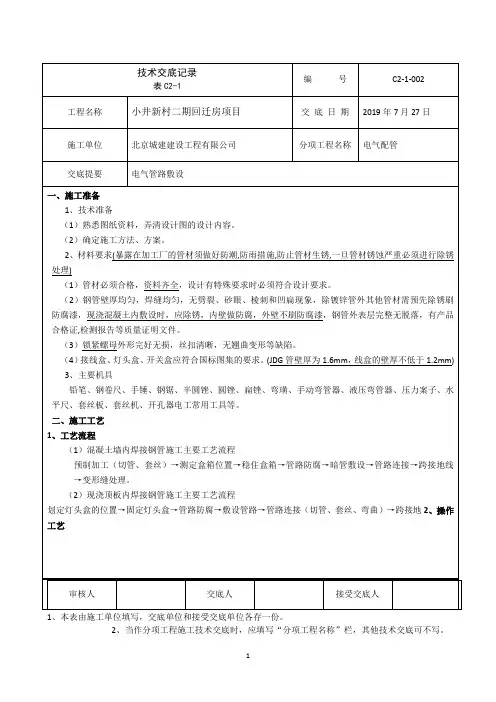

线管(焊接钢管)预埋技术交底1
1、本表由施工单位填写，交底单位和接受交底单位各存一份。
2、当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不写。
1、本表由施工单位填写，交底单位和接受交底单位各存一份。
2、当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不写。
1、本表由施工单位填写，交底单位和接受交底单位各存一份。
2、当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不写。
1、本表由施工单位填写，交底单位和接受交底单位各存一份。
2、当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不写。
1、本表由施工单位填写，交底单位和接受交底单位各存一份。
2、当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不写。
(完整)线管预埋技术交底
1、本表由施工单位填写，交底单位与接受交底单位各存一份.2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
交底内容：三、工艺流程1。
剪力墙预埋：接线盒、管段预制―┬→―箱盒固定―→―→管路敷设―→封口保护量放线定位―→―┘2。
楼板预埋接线盒、管段预制―→┐测量放线定位→钻孔―┴→线盒固定―→管路敷设―→封口保护四、施工工艺1.放线定位开关、插座、灯位盒，必须严格按实际图纸和规范来定位.开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。
要按各种器具设计高度安装其接线盒.对剪力墙上的线盒,以土建柱筋上的红记顶端为50cm基准来测量,同时各接线盒之间用水平管复测标高是否一致。
接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。
开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则①门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.）,如附图一.②如果门垛窄于37cm，则开关安在转角的另一面墙上,开关盒边距转角20cm。
③如果墙垛宽37~60cm，则开关设在墙垛中心线上.④如果开关在阳角处，则距阳角线20cm.，如附图一。
2。
安装接线盒为了达到优良的观感，接线盒预埋位置必须准确整齐.开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。
然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技术交底记录编号表C6—1天津市武清区北河滩还迁住工程名称交底日期年月日宅小区工程2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏,其它技术交底可不填写。
电线管焊接钢管预埋技术交底
c、对于只在现浇顶板内敷设的管路首先应截取长度适当的管路,把管路一端与盒接头连接,并将盒接头与灯头盒固定,然后连接另一端;连接后把管路与钢筋绑扎固定;
④管路连接
③敷设管路
测好灯位,根据房间四周墙的厚度,弹出十字线,将堵好的盒子固定牢,然后敷管,有两个以上盒子时,要拉直线,管进盒长度要适宜,管路每隔1M左右用铅丝绑扎牢;管路必须敷设在上下层钢筋之间,与钢筋绑扎固定;根据去向不同,可分为如下三种情况：
a、对于从楼地面向上层引出的管路,必须保证在上层墙体位置线内引出,可参照土建梁或墙体的钢筋位置注意向上部分的管路不要跨越轴线而形成交叉,以免后续施工产生不必要的麻烦;向上的管路在引出的位置应固定一根不小于8的钢筋,用以固定位置和保护不受外力损伤折断;管口必须封堵严密,可以采用管堵封堵;在土建层放线后及时检查,对超出墙体的管路,要及时进行处理,如果是根部超出,必须进行剔凿后重新接管,如果是上部超出墙体线只需将其扳正,但不能用力过猛,避免管路折断或变形;
2、其他专业在施工中,应注意保护电气配管,严禁私自改动电线管及电气设备;
五、应注意的质量问题
1、煨弯处出现凹扁过大或弯曲半径倍数不够;
2、暗配管路弯曲过多,敷设管路时,应按设计图纸要求及现场情况,沿最近的路线敷设;
3、预埋盒、箱必须固定牢固,进灯盒、插座,箱体等的金属管DN70以下的金属管要套丝,上锁姆,钢管与盒、箱用圆钢跨接,有多根管进箱盒时底部作好U接并与箱盒跨接;采用薄壁钢管时入盒处,要用专用带丝扣的管箍,并上好锁姆;
⑧地线连接
在跟随主体配管时,焊接钢管及钢制线盒86盒及暗埋盒等,在跨接接地上必须满足设计、规范及验收要求,焊接钢管管与管,管与箱盒跨接接地时添加圆8钢筋制作接地跨接线;如下图：
预埋线管技术交底[1]
预埋线管技术交底[1]技术交底记录 HZ---2011.01.01 工程名称分部工程预埋线管交底地点交底时间一、工作内容:消防报警系统管网预埋，应急照明系统管网预埋二交底内容:(一)、工程简介:本工程为民用住宅工程。
按图纸设计，消防报警系统线路暗敷均用PVC管保护，明敷均采用镀锌钢管保护。
(二)、施工准备:1、材料要求:塑料阻燃管必须满足消防规范的规定，并应有产品质量合格证。
按制造标准现场抽样检测导管的管径、壁厚及均匀度，并进行破坏型试验，绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标。
对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。
所用胶必须是工程PVC管专用胶，要有产品合格证。
2、主要机具: 皮尺、水平尺、角尺、卷尺、钢锯等。
3、施工条件:(1)、电气图纸和相关专业图纸已由施工、设计、建设单位工程技术人员综合审，会审记录及技术修改单经过审定核对。
(2)、施工技术管理人员已对施工人员进行技术、质量、安全、环保交底。
施工技术管理人员和施工人员已熟悉图纸及有关规范和工艺标准。
(3)、有关材料、器材都已进场。
4、作业条件:(1)、按施工图进行测放线定位，坐标和标高、走向、确定接线盒的位置(2)、现浇混凝土结构内配管，应在底部钢筋组装固定之后，根据施工图尺寸位置进行布线管固定牢固。
(3)、砌体施工过程应及时准确地将布线配管随墙预埋好三、施工工艺1、PVC管敷设(1)预制按施工白图，对照施工现场，预制管弯。
预制管弯可采用冷煨和热煨。
1)冷煨法:选适合管径在32mm及其以下(φ16、φ20、φ25、φ32)的弯管器。
a、将弯簧插入(PVC)管内需煨弯处，两手抓住弯簧两端头，膝盖顶在被弯处，用于逐步煨出所需弯度，然后抽出弯簧。
当弯曲较长的管时，可将弯簧用铁丝或尼龙线栓牢一端，带煨完后抽出。
b、亦可使用手扳器煨弯，将管子插入配套的弯管器内，手扳一次煨出所需弯度。
2)热煨法:适合管径在32mm及其以上。
电线导管预埋安全技术交底模板
一、交底对象1. 施工单位全体电工、普工及相关管理人员。
2. 施工现场监理、质安部门人员。
二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容一、工作内容和范围1. 电气配管的加工制作、运输、现场安装。
2. 电线导管预埋、固定、连接等工作。
二、安全技术要求1. 人员安全（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）高空作业时，必须采取安全防护措施，如铺设安全网、设置安全带等。
（3）施工现场禁止吸烟、饮酒，确保施工人员精神状态良好。
2. 工具设备安全（1）使用电气工具时，必须确保电源线完好，防止触电事故。
（2）使用电动工具时，必须确保工具接地良好，防止触电事故。
（3）施工过程中，不得随意改变设备、线路的接线方式。
3. 施工现场安全（1）施工现场必须设置安全警示标志，确保施工区域安全。
（2）施工现场不得堆放易燃、易爆物品，防止火灾事故。
（3）施工现场禁止随意移动、拆除安全设施。
三、施工准备1. 技术准备（1）熟悉电气施工图纸，了解电气系统布置、线路走向、设备规格等。
（2）对施工人员进行安全技术培训，提高安全意识。
2. 材料准备（1）电线导管、连接件、绝缘胶带等材料应符合国家相关标准。
（2）材料进场前，需进行质量检验，确保材料合格。
3. 工具准备（1）电线导管弯曲器、切割机、扳手、螺丝刀等工具。
（2）检查工具设备完好，确保施工过程中使用安全。
四、施工工艺1. 预埋定位（1）根据电气施工图纸，确定电线导管预埋位置。
（2）使用测量工具，确保预埋位置准确。
2. 预埋安装（1）根据预埋位置，在墙体、楼板等部位进行钻孔。
（2）将电线导管插入孔内，并进行固定。
3. 连接施工（1）将电线导管与连接件连接，确保连接牢固。
（2）对连接处进行绝缘处理，防止漏电。
五、质量控制1. 施工过程中，严格执行国家相关标准和规范。
2. 施工完成后，进行自检、互检、专检，确保工程质量。
3. 对不合格的工程，及时整改，确保工程质量。
