高二物理恒定电流经典试题(完整资料).doc
【最新整理，下载后即可编辑】高二物理恒定电流复习题一、选择题：1、某电解池，如果在1s时间内共有5×1018个二价正离子和1.0×1019个一价负离子通过面积为0.1m2的某截面，那么通过这个截面的电流强度是：（）A、0AB、0.8AC、1.6AD、3.2A2、关于电功和电热的计算，下列说法正确的是（）A、如果是纯电阻电路，电功可用公式W = UIt计算，也可用公式W = I2Rt 计算B、如果是纯电阻电路，电热可用公式W = I2Rt计算，但不能用公式W = UIt 计算C、如果不是纯电阻电路，电功只能用公式W = I2Rt计算D、如果不是纯电阻电路，电热可用公式W = I2Rt计算，也可用公式W = UIt 计算3、一段粗细均匀的电阻丝，横截面的直径为d ，电阻是R 。
把它拉制成直径为d/10的均匀细丝后，它的电阻变成（）A、100RB、10000RC、R/100D、R/100004、关于电动势，下列说法中正确的是（）A、一个电源的电动势的大小只由电源本身决定B、因电动势的单位和电势差相同，所以电动势实质上就是电势差C、一个电动势为1.5V的电池接入电路时，若有1C的电荷量通过电路，就有1.5J的化学能转变成电能D、电压表接到电源两极时，测得的就是电动势5、在如图所示电路中，当变阻器R3的滑片P向b端移动时( ) A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小6、有一灵敏电流计，其表头内阻Rg=1000Ω，满偏电流Ig=100μA,以下说法正确的是（）A．把它改成量程为1.5V的电压表，应串联一个15 kΩ的电阻R R 0 E rB ．把它改成量程为1.0A 的电流表，应并联一个1Ω的电阻C ．把它改成量程为1.0A 的电流表，测量某电流时读数为0.5A ，流过表头的电流为50μAD ．把它改成量程为1.5V 的电压表后，校对表时发现读数总是偏小，应再串联一个小电阻7、在一个给定电源的闭合电路中，关于电源的输出功率，下面说法正确的是（ ）A 、输出功率随外电阻的增大而增大B 、输出功率随外电阻的增大而减小C 、当外路短路时，电源输出功率最大D 、当外电阻与电源内阻相等时，电源输出功率最大8、如图所示，电路中电源电动势为E ，内电阻为r ，定值电阻的阻值为R 0，变阻器的全阻值为R ，关于各部分的功率，有关说法正确的是( )A ．当R=R 0+r ，R 上消耗的功率达到最大值B ．当R=R 0+r ，R 0上消耗的功率达到最大值C ．当R=R 0+r ，电源的输出功率达到最大值D ．当R 0=R+r ，R 0上消耗的功率达到最大值9、有A 、B 两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（ ）A 、电阻A 的阻值大于电阻BB 、电阻A 的阻值小于电阻BC 、电压相同时，流过电阻A 的电流强度较大D 、两电阻串联时，电阻A 消耗的功率较小10、电动机的电枢阻值为 R, 电动机正常工作时，两端电压为U ，通过电流强度为I ，工作时间为t ，则下列说法中正确的是（ ）A 、电动机消耗的电能为UItB 、电动机消耗的电能为I 2RtC 、电动机线圈产生的热量为I 2RtD 、电动机产生的热量为U 2t/R11、小灯泡通电后其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。
则下列说法中正确的是 （ ）A ．随着所加电压的增大，小灯泡的电阻增大I I 2 MP I 1 N Q 1B ．对应P 点，小灯泡的电阻为R ＝U 1I 2C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡功率为图中矩形PQOM 所围的面积12、如图所示电路中，电源内阻不能忽略，两个电压表均为理想电表。
当滑动变阻器R 2的滑动触头p 移动时，关于两个电压表V 1与V 2的示数，下列判断正确的是（ ）A. p 向a 移动，V 1示数增大、V 2的示数减小B. p 向b 移动，V 1示数增大、V 2的示数减小C. p 向a 移动，V 1示数改变量的绝对值小于V 2示数改变量的绝对值D. p 向b 移动，V 1示数改变量的绝对值大于V 2示数改变量的绝对值二、填空题：13．用如图所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R 0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：(a)电流表(量程0.6A 、3A) (b)电压表(量程3V 、15V)(c)定值电阻(阻值1Ω、额定功率5W) (d)定值电阻(阻值10Ω、额定功率10W)(e)滑动变阻器(阻值范围0～10Ω、额定电流2A)(f)滑动变阻器(阻值范围0～100Ω、额定电流1A)．那么(1)要正确完成实验，电压表的量程应选择________V ，电流表的量程应选择________A ；R 0应选择________Ω的定值电阻，R 应选择阻值范围是________Ω的滑动变阻器．(2)引起该实验系统误差的主要原因是______________________．14、在一次实验时某同学用游标卡尺测量（如图），示数为 cm 。
在一次实验时某同学用螺旋测微器测量（如图），示数为 mm 。
V 1 V 2 S R 1 R 2 p a b E r15、某电阻额定电压为3V （阻值大约为10Ω）。
为测量其阻值，实验室提供了下列可选用的器材：A ：电流表A 1（量程300mA ，内阻约1Ω）B ：电流表A 2（量程0.6A ，内阻约0.3Ω）C ：电压表V 1（量程3.0V ，内阻约3k Ω）D ：电压表V 2（量程5.0V ，内阻约5k Ω）E ：滑动变阻器R 1（最大阻值为10Ω）F ：滑动变阻器R 2（最大阻值为1k Ω）G ：电源E （电动势4V ，内阻可忽略） H ：电键、导线若干。
（1）为了尽可能提高测量准确度，应选择的器材为（只需添器材前面的字母即可）：电流表_______，电压表_________，滑动变阻器________。
（2）画出该实验电路图。
16、在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“6 V，1.5 W”的小灯泡、导线和开关外，还有：A ．直流电源6 V(内阻不计)B ．直流电流表0～300 mA(内阻约为5 Ω)C ．直流电压表0～10 V(内阻约为15 kΩ)D ．滑动变阻器10 Ω，2 A 实验要求小灯泡两端的电压从零开始变化并能进行多次测量．(1)画出实验电路图．(2)试将实物图所示器材连成实验电路．17、（1）把一个量程为5mA 的电流表改装成欧姆表RX1档，电流表内阻50欧姆，电池电动势1.5V，经过调零之后测电阻，档欧姆表指针指到满偏的3/4时，被测电阻的阻值是_____（2）．用如图1所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
请根据下列步骤完成电阻测量:①旋动部件________，使指针对准电流的"0"刻线。
②将K旋转到电阻挡"×l00"的位置。
③将插入"十"、"－"插孔的表笔短接，旋动部件_______，使指针对准电阻的_________ (填"0刻线"或"∞刻线")。
④将两表笔分别与侍测电阻相接，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_______的顺序避行操作，再完成读数测量。
A．将K旋转到电阻挡"×1k"的位置B．将K旋转到电阻挡"×10"的位置C．将两表笔的金属部分分别与被测电阻的两恨引线相接D．将两表笔短接，旋动合适部件，对电表进行校准三、计算题：18、如图所示的电路中，电源电动势E = 6.0V ，内阻r = 0.6Ω，电阻R2= 0.5Ω，当开关S断开时，电流表的示数为1.5A ，电压表的示数为3.0V ，试求：（1）电阻R1和R3的阻值；（2）当S闭合后，电压表的示数、以及R2上消耗的电功率。
19、如图所示，已知电源电动势E=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V 4.5W”的灯泡L和内阻=0.5Ω的小型直流电动机D恰能正常工作，电动机线圈电RL阻为1Ω求：（1）电路中的电流强度？（2）电动机的额定工作电压？（3）电源的总功率？（4）电动机的输出功率20、如图所示，图线AB是电路的路端电压随电流变化的关系图线.OM是同一电源向固定电阻R供电时，R两端的电压电变化的图线，由图求：（1）R的阻值。
（2）在交点C处表示电源的输出功率。
（3）在C点，电源内部消耗的电功率。
（4）电源的最大输出功率。
21、如图所示的电路中，电源的电动势E＝3.0V ，内阻r ＝1.0Ω；电阻R 1＝R 2＝R 3＝R 4＝3.0Ω；电容器的电容C ＝100μF ．求电源的路端电压和电容器所带的电量．22、如图所示，u=10V ，电阻R 1＝3Ω，R 2＝2Ω，R 3＝5Ω，电容器的电容C 1 ＝4μF ，C 2＝1μF 。
求：(1)当K 闭合时间足够长时，C 1和C 2所带的电量各是多少?(2)然后把K 断开，K 断开后通过R 2的电量是多少? (知识点：电容、电势降。
)。

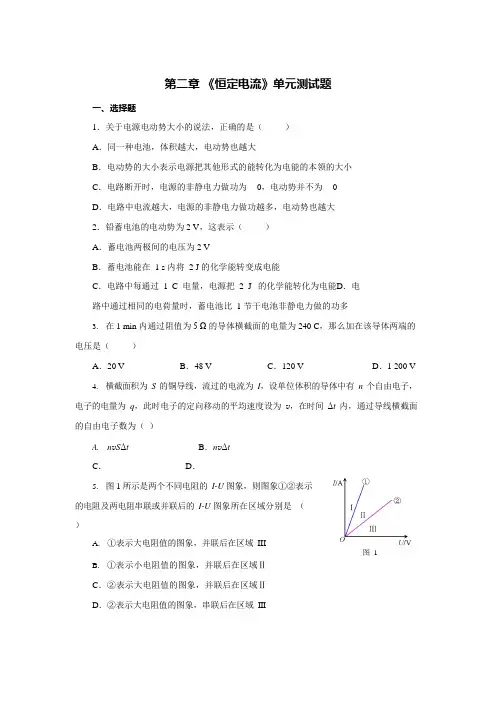

(完整版)高二物理选修3第二章《恒定电流》单元测试题(含答案),推荐文档
第二章《恒定电流》单元测试题一、选择题1．关于电源电动势大小的说法，正确的是（）A．同一种电池，体积越大，电动势也越大B．电动势的大小表示电源把其他形式的能转化为电能的本领的大小C．电路断开时，电源的非静电力做功为0，电动势并不为0D．电路中电流越大，电源的非静电力做功越多，电动势也越大2．铅蓄电池的电动势为2 V，这表示（）A．蓄电池两极间的电压为2 VB．蓄电池能在1 s 内将2 J 的化学能转变成电能C．电路中每通过1 C 电量，电源把2 J 的化学能转化为电能D．电路中通过相同的电荷量时，蓄电池比1 节干电池非静电力做的功多3.在1 min 内通过阻值为5 Ω的导体横截面的电量为240 C，那么加在该导体两端的电压是（）A．20 V B．48 V C．120 V D．1 200 V4.横截面积为S 的铜导线，流过的电流为I，设单位体积的导体中有n 个自由电子，电子的电量为q，此时电子的定向移动的平均速度设为v，在时间Δt 内，通过导线横截面的自由电子数为（）A.n v SΔt B．n vΔtC．D．5.图1 所示是两个不同电阻的I-U 图象，则图象①②表示的电阻及两电阻串联或并联后的I-U 图象所在区域分别是（）A.①表示大电阻值的图象，并联后在区域III图 1B.①表示小电阻值的图象，并联后在区域ⅡC．②表示大电阻值的图象，并联后在区域ⅡD．②表示大电阻值的图象，串联后在区域III6.如图2 所示，定值电阻R＝20 Ω，电动机线圈的电阻R0＝10 Ω，当开关S 断开时，电流表的示数是0.5 A。
当开关S 闭合后，电动机转动起来，电路两端的电压不变，电流表的示数I 和电路消耗的电功率P 应是（）A．I＝1.5 A B．I＜1.5 AC．P＝15 W D．P＜15 W7.如图3 所示，用半偏法测量一只电流表的内阻，下列各组主要操作步骤及排列次序正确的是（）A.闭合S1，调节R1使电流表满偏，再闭合S2，调节R2使电流表半偏，读出R2的阻值B.闭合S1，调节R1使电流表满偏，再闭合S2，调节图3R1使电流表半偏，读出R2的阻值C.闭合S1、S2，调节R1使电流表满偏，再调节R2使电流表半偏，读出R2的阻值D.闭合S1、S2，调节R2使电流表满偏，再调节R1使电流表半偏，读出R2的阻值8.如图4 所示，两个定值电阻R1、R2串联后接在电压U 稳定于12V 的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8 V。
高二物理恒定电流经典题目
第二章恒定电流经典题目一、选择题(小题只有一个选项正确)1．如图所示，“1”“2”分别为电阻R1和R2的伏安特性曲线，关于它们的电阻值比较正确的是()A．电阻R1的阻值较大B．电阻R2的阻值较大C．无法比较两电阻值大小D．阻值大小与电压成正比2.额定电压都是110 V,额定功率P A=100 W、P B=40 W的A、B两只灯,接在220 V的电路中,既使电灯都正常发光,又使电路消耗的电功率最小的连接方式是图中的 ( )3．当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断．由于种种原因，熔丝的横截面积略有差别。
那么熔丝熔断的可能性较大的是()A．横截面积大的地方B．横截面积小的地方C．同时熔断D．可能是横截面积大的地方，也可能是横截面积小的地方4．某同学用伏安法测小灯泡的电阻时，误将电流表和电压表接成如图所示的电路，接通电源后，可能出现的情况是()A．电流表烧坏B．电压表烧坏C．小灯泡烧坏D．小灯泡不亮5．如图所示是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，R是负载电阻，电源电压为U保持恒定，滑动片P位于变阻器的中央，下列判断错误的是（）A．空载(不接R ) 时，A、B间电压为U/2B．接上负载R时，A、B间电压小于U/2C．负载电阻R的阻值越大，A、B间电压越低D．接上负载R后，要使A、B间电压为U/2，滑动片P须向上移动至某一位置6．如图所示，两个电压表V1和V2，其内阻的大小之比为R V1R V2＝12，两个阻值大小相等（远小于电压表内阻）的电阻接在电压恒定的电源上，当电键S断开时，两电压表的示数分别为U1与U2，当电键闭合时，则电压表的示数分别为U1′与U2′，则下列关系式正确的是()A．U1′＜U1，U2′＜U2B．U1′＞U1，U2′＞U2C．U1＜U2，U1′＜U2′D．U1′=U1，U2′=U27．如图所示，电流表A1(0～3 A)和A2(0～0.6 A)是由两个相同的灵敏电流计改装而成，现将这两个电流表并联后接入电路中。
高中物理稳恒电流题20套(带答案)及解析
高中物理稳恒电流题20套(带答案)及解析一、稳恒电流专项训练1．材料的电阻率ρ随温度变化的规律为ρ=ρ0(1+αt )，其中α称为电阻温度系数，ρ0是材料在t =0℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0℃时，铜的电阻率为1.7×10-8Ω·m ，碳的电阻率为3.5×10-5Ω·m ；在0℃附近，铜的电阻温度系数为3．9×10-3℃-1，碳的电阻温度系数为-5.0×10-4℃-1．将横截面积相同的碳棒与铜棒串接成长1.0m 的导体，要求其电阻在0℃附近不随温度变化，求所需碳棒的长度（忽略碳棒和铜棒的尺寸随温度的变化）． 【答案】3．8×10-3m 【解析】 【分析】 【详解】设所需碳棒的长度为L 1，电阻率为1ρ，电阻恒温系数为1α；铜棒的长度为2L ，电阻率为2ρ，电阻恒温系数为2α．根据题意有1101)l t ρρα=+（①2202)l t ρρα=+（②式中1020ρρ、分别为碳和铜在0℃时的电阻率． 设碳棒的电阻为1R ，铜棒的电阻为2R ，有111L R S ρ=③，222LR Sρ=④ 式中S 为碳棒与铜棒的横截面积．碳棒和铜棒连接成的导体的总电阻和总长度分别为12R R R =+⑤，012L L L =+⑥式中0 1.0m L = 联立以上各式得：10112022121020L L L L R t S S Sραραρρ+=++⑦ 要使电阻R 不随温度t 变化，⑦式中t 的系数必须为零．即101120220L L ραρα+=⑧ 联立⑥⑧得：20210202101L L ραραρα=-⑨代入数据解得：313810m L -=⨯．⑩ 【点睛】考点：考查了电阻定律的综合应用本题分析过程非常复杂，难度较大，关键是对题中的信息能够吃投，比如哦要使电阻R 不随温度t 变化，需要满足的条件2．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．（1）一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，电子电荷量为e ．该导线通有电流时，假设自由电子定向移动的速率均为v ． （a ）求导线中的电流I ；（b ）将该导线放在匀强磁场中，电流方向垂直于磁感应强度B ，导线所受安培力大小为F安，导线内自由电子所受洛伦兹力大小的总和为F ，推导F 安=F ．（2）正方体密闭容器中有大量运动粒子，每个粒子质量为m ，单位体积内粒子数量n 为恒量．为简化问题，我们假定：粒子大小可以忽略；其速率均为v ，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变．利用所学力学知识，导出器壁单位面积所受粒子压力F 与m 、n 和v 的关系．（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明） 【答案】（1）I nvSe =证明见答案 （2）213F P nm S υ== 【解析】 （1）（a ）电流QI t=，又因为[()]Q ne v St =，代入则I nvSe = （b ）F 安=BIL ，I nvSe =，代入则：F 安=BnvSeL ；因为总的自由电子个数N=nSL ，每个自由电子受到洛伦兹力大小f=Bve ，所以F=Nf =BnvSeL=F 安，即F 安=F ．（2）气体压强公式的推导：设分子质量为m ，平均速率为v ，单位体积的分子数为n ；建立图示柱体模型，设柱体底面积为S ，长为l ，则l t υ= 柱体体积V Sl = 柱体内分子总数N nV =总因分子向各个方向运动的几率相等，所以在t 时间内与柱体底面碰撞的分子总数为’16N N 总总＝设碰前速度方向垂直柱体底面且碰撞是弹性的，则分子碰撞器壁前后，总动量的变化量为2p m N υ∆=，总依据动量定理有Ft p =∆ 又压力Ft p =∆由以上各式得单位面积上的压力2013F F nm S υ== 【点评】本题的第1题中两问都曾出现在课本中，例如分别出现在人教版选修3-1.P42，选修3-1P .42，这两个在上新课时如果老师注意到，并带着学生思考推导，那么这题得分是很容易的．第2问需要利用动量守恒知识，并结合热力学统计知识，通过建立模型，然后进行推导，这对学生能力要求较高，为了处理相应问题，通过建模来处理问题．在整个推导过程并不复杂，但对分析容易对结果造成影响的错误是误认为所有分析都朝同一方向运动，而不是热力学统计结果分子向各个运动方向运动概率大致相等，即要取总分子个数的16． 【考点定位】电流微观表达式、洛伦兹力推导以及压强的微观推导．3．在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S =0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路．M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点．在实验过程中，电流表读数始终为I =1.25A ，电压表读数U 随OP 间距离x 的变化如下表：x /mm600 700 800 900 1000 120014001600180020002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.75⑴绘出电压表读数U 随OP 间距离x 变化的图线； ⑵求出金属丝的电阻率ρ，并进行比较．【答案】（1）如图所示； （2）电阻率的允许范围：a ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅b ρ：68.510m -⨯Ω⋅~71.1010m -⨯Ω⋅c ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率． 【解析】（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线． （2）根据电阻定律l R S ρ=可得S U S R l I lρ=⋅=⋅． 663(6.5 3.9)0.2010 1.04101.25(1000600)10a m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 673(7.1 6.5)0.20109.6101.25(20001000)10b m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 663(9.77.1)0.2010 1.04101.25(24002000)10c m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．4．在如图所示的电路中，电源内电阻r=1Ω，当开关S 闭合后电路正常工作，电压表的读数U=8.5V ，电流表的读数I=0.5A ．求： ①电阻R ； ②电源电动势E ； ③电源的输出功率P ．【答案】(1)17R =Ω；(2)9E V =；(3) 4.25P w = 【解析】 【分析】 【详解】(1)由部分电路的欧姆定律，可得电阻为：5UR I==Ω (2)根据闭合电路欧姆定律得电源电动势为E ＝U ＋Ir ＝12V (3)电源的输出功率为P ＝UI ＝20W 【点睛】部分电路欧姆定律U =IR 和闭合电路欧姆定律E =U +Ir 是电路的重点，也是考试的热点，要熟练掌握．5．（18分） 如图所示，金属导轨MNC 和PQD ，MN 与PQ 平行且间距为L ，所在平面与水平面夹角为α，N 、Q 连线与MN 垂直，M 、P 间接有阻值为R 的电阻；光滑直导轨NC 和QD 在同一水平面内，与NQ 的夹角都为锐角θ。

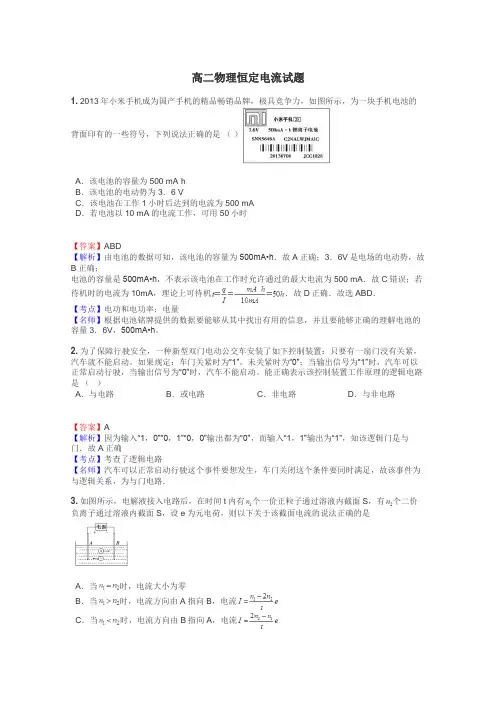

高二物理恒定电流试题
高二物理恒定电流试题1. 2013年小米手机成为国产手机的精品畅销品牌，极具竞争力，如图所示，为一块手机电池的背面印有的一些符号，下列说法正确的是（）A．该电池的容量为500 mA·hB．该电池的电动势为3．6 VC．该电池在工作1小时后达到的电流为500 mAD．若电池以10 mA的电流工作，可用50小时【答案】ABD【解析】由电池的数据可知，该电池的容量为500mA•h．故A正确；3．6V是电场的电动势，故B正确；电池的容量是500mA•h，不表示该电池在工作时允许通过的最大电流为500 mA．故C错误；若待机时的电流为10mA，理论上可待机．故D正确．故选ABD．【考点】电功和电功率；电量【名师】根据电池铭牌提供的数据要能够从其中找出有用的信息，并且要能够正确的理解电池的容量3．6V，500mA•h。
2.为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动。
如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动。
能正确表示该控制装置工作原理的逻辑电路是（）A．与电路B．或电路C．非电路D．与非电路【答案】A【解析】因为输入“1，0”“0，1”“0，0”输出都为“0”，而输入“1，1”输出为“1”，知该逻辑门是与门．故A正确【考点】考查了逻辑电路【名师】汽车可以正常启动行驶这个事件要想发生，车门关闭这个条件要同时满足，故该事件为与逻辑关系，为与门电路．3.如图所示，电解液接入电路后，在时间t内有个一价正粒子通过溶液内截面S，有个二价负离子通过溶液内截面S，设e为元电荷，则以下关于该截面电流的说法正确的是A．当时，电流大小为零B．当时，电流方向由A指向B，电流C．当时，电流方向由B指向A，电流D．电流方向由A指向B，电流【答案】D【解析】电流的方向就是正电荷定向移动的方向，在电源外部电流方向由A指向B，在电源内部电流方向由B指向A，与的大小无关，由题意可知，流过溶器截面上的电量q=（n1+n2）e；则电流，方向与正电荷的定向移动方向相同；【考点】考查了电流的计算【名师】由电流的定义式进行分析运算，明确电荷量等于正负电量绝对值的和；电流的方向与正电荷定向移动的方向相同．4.如图所示为一块手机电池的背面印有的一些符号，下列说法错误的是：A．该电池的容量为500mA•hB．该电池的电动势为3．6VC．该电池在工作1小时后达到的电流为500mAD．若电池以10mA的电流工作，可用50小时【答案】C【解析】由电池的数据可知，该电池的容量为500mA•h=500×10-3×3600="1800" C．故A正确；该电池的电动势为3．6V．故B正确；电池的容量是500mA•h，不表示该电池在工作时允许通过的最大电流为500 mA．故C错误；若待机时的电流为10mA，理论上可待机．故D正确．此题选择错误的选项，故选C．【考点】电源的电动势【名师】根据电池铭牌提供的数据要能够从其中找出有用的信息，并且要能够正确的理解电池的容量3．6V，500mA•h。
高二物理恒定电流练习题(含答案)
高二物理恒定电流练习题(含答案) 高二物理恒定电流1.当变阻器R的阻值增加时，R两端的电压将减小，通过R的电流强度将减小。
2.若滑动变阻器的滑动端P向下滑动时，L2变亮，L1、L3、L4不变。
3.当滑动触头P向b端滑动时，A灯变暗，B灯变亮，R1消耗的功率变小。
4.原来断开的开关K闭合时，电路中Ua降低，Ub升高。
5.滑动变阻器的滑片P由b端逐渐向a端移动过程中，A2示数先增大后减小，A1示数先减小后增大。
6.电上所带电量为4μC。
7.可变电阻R4的取值为40Ω。
8.要使液滴上升，可使R2减小。
9.在这个电路中，有一个水平放置的平行板电C，带电液滴静止在其中。
四个电键都是闭合的。
如果只打开一个电键，液滴会怎样运动？选项包括：A。
只打开K1，液滴仍然保持静止；B。
只打开K2，液滴会加速向上运动；C。
只打开K3，液滴仍然保持静止；D。
只打开K4，液滴会加速向下运动。
10.在这个电路中，开关K最初是闭合的。
当电阻R1和R2的滑片处于图中所示位置时，带电尘埃P悬浮在平行板电中，保持静止状态。
要使尘埃加速向下运动，应该采取哪些措施？选项包括：A。
将R1的滑片向上移动；B。
将R2的滑片向上移动；C。
将R2的滑片向下移动；D。
断开开关K。
11.在这个电路中，电源的电动势是恒定的。
如何使灯泡变暗？选项包括：A。
增大R1；B。
减小R1；C。
增大R2；D。
减小R2.13.这个电路中，直线OAC表示某个直流电源的总功率P总随电流I变化的图像，抛物线OBC表示同一个电源内部的热功率Pr随电流I变化的图像。
如果A和B对应的横坐标是2A，那么线段AB表示的功率和I=2A对应的外电阻是什么？选项包括：A。
2W，0.5Ω；B。
4W，2Ω；C。
2W，1Ω；D。
6W，2Ω。
14.在这个电路中，电阻R=3Ω。
当开关K断开时，电源内电路消耗功率与输出功率之比为1:3；当K闭合时，电源内电路消耗功率与输出功率相等。
那么当K断开和闭合时，电灯L上消耗功率的比例是多少？选项包括：A。
(完整版)高二物理复习题(恒定电流)及答案
高二物理复习题（恒定电流）一、选择题1.电阻A , B 的I-U 图像如图，由图像可知 A A , B 阻值之比为2： 3 B A ，B 阻值之比为3： 1 C A , B 串联后的I-U 图线位于I 区 D A , B 并联后的I-U 图线位于n 区2 •一个标有“ 220V , 60W ”的白炽灯泡，加上的电压过程中，电压U 和电流I 的关系可用图线表示，在如下给出的四个图线中，符合实际的是:A R i < R 2 < R 3B R 2 < R 3 < R iC R 3 < R? < R iD R 3 < R i < R 2测量值小于真实值B 外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C 内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D 内接电路由于电流表内阻的分压，使得电阻的测量值等于真实值 &用电器离电源L 米，线路上的电流为I ,为使在线路上的电压降不超过U ,已知输电线R 3均为可变电阻，要使电阻 R 消耗的电功率增大，则可以 A 增大R i B 减小R i C 减小R 2 D 增大R 3 4 •如图所示电路中, K 闭合后，三个灯实际消耗的电功率相 同。
则三个灯的电阻 R i 、R 2、R 3的关系是5.如图电路中, 当变阻器R 的滑片P 向下滑动时，电压表和 电流表的示数变化的情况是 A V 和A 的示数都变大 B V 和A 的示数都变小 —t=l ——R-----------I'll ------------C V 的示数变大，A 的示数变小D V 的示数变小，A 的示数变大 6. 电阻R i 和R 2串联后，两端加上 i2V 稳定电 压，现用内阻不是远大于 R 和R 2的电压表接在R i 两端，电压表示数为 8V ,若将此电压表接在 R 2两 端，则电压表的示数将 A 小于4V B 等于4V C 大于4V D 大于8V 7. 用伏安法测电阻时，电流表外接电路和电流 表内接电路的误差来源是 A 外接电路由于电压表内阻的分流， 使得电阻的RU 由0开始逐渐增大到220V ,在此的电阻率为P 。
高中物理--恒定电流 测试题(含答案)
高中物理--恒定电流测试题(含答案)2示数相同,指针偏转角度相同B．图(a)中的A1示数比图(b)中的A1示数小,指针偏转角度相同C．图(b)中的A2示数比图(a)中的A2示数小,指针偏转角度相同D．图(b)中的A1A2示数均比图(a)中的相应电表示数小,指针偏转角度相同6．如图所示,电路中有两个电阻R1和R2它们的阻值分别为2Ω和4Ω,电源的电动势为10 V,内阻为2Ω,则通过电阻R1的电流为()A．2AB．4AC．1.5AD．3A7．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。
电源电压为U(t)=Usinωt。
当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．8．如图所示,电路中有一台电压表V、一台电流表A和一个电阻R,电源电动势为E,内阻为r。
当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．9．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。
电源电压为U(t)=Usinωt。
当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．10．如图所示,电路中有一个电阻为R的电阻器,一台电压表V和一台电流表A。
电源电动势为E,内阻为r。
当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．11．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一台开关S和一台电压表V。
电源电动势为E,内阻为r。
当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．12．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。
电源电动势为E,内阻为r。
当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．答案：1.A2.C3.A4.B5.A6.C7.B8.C9.A 10.C 11.A 12.C改写：1.一节干电池的电动势为1.5V，意味着当电池中通过1C的电荷量时，化学能能够转化为1.5J的电势能。
高二物理第二章 恒定电流 试题
第二章恒定电流1电源和电流2电动势知识点一电流的理解和计算1.下列说法中正确的是()A.导体中电荷运动就形成了电流B.在国际单位制中,电流的单位是AC.电流有方向,它是一个矢量D.任何物体,只要其两端的电势差不为零,就有电流存在2.[2017·重庆南开期中]关于电流,下面说法中正确的是()A.电子的定向移动形成了电流,电流的传播速度在大小上等于电子定向移动的速度B.在同样的电压下,金属导体中自由电子数越多,电流就越大C.金属导体中电流越大,单位时间内流过导体横截面的自由电子数就越多D.电流的单位是由电荷量和时间的单位导出的,这样的单位叫作导出单位3.通过甲、乙两导线横截面的电荷量之比为3∶5,甲、乙两导线通电时间之比为3∶2,则通过甲、乙两导线的电流之比为()A.1∶5B.2∶5C.5∶2D.5∶14.[2017·广东实验中学中段考试]如图L2-1-1所示的电解槽中,如果在4 s内各有4 C的正、负电荷通过面积为0.08 m2的横截面AB,那么()图L2-1-1A.正电荷向左移动,负电荷向右移动B.由于正、负电荷移动方向相反,所以电解槽中无电流C.4 s内通过横截面AB的电荷量为4 CD.电解槽中的电流为2 A知识点二电源和电动势5.单位电荷沿闭合电路绕行一周,其所需能量取决于()A.电流B.外电路的电阻C.内、外电路的电阻D.电源的电动势6.下列对于电动势的定义式E=的理解正确的是()A.E与W成正比B.E与q成反比C.E的大小与W、q无关D.W表示静电力做的功7.(多选)蓄电池的电动势为2 V,干电池的电动势为1.5 V,这表明()A.在相同的时间内蓄电池比干电池转化的化学能更多B.在相同的电荷量通过电池时,蓄电池比干电池转化的化学能更多C.在相同的电流通过电池时,蓄电池比干电池转化的化学能更多D.蓄电池把其他形式的能转化为电势能的本领比干电池的大8.(多选)如图L2-1-2所示是一款MP4播放器,随着这种产品的出现,人们可以在旅途中观看电影,让原本枯燥的旅途变得充满乐趣.MP4的充电电池多为锂电池,假设锂电池的充电电流为500 mA,则以下说法正确的是()A.充电时1 s内通过电池某一横截面的电荷量为500 CB.充电时1 s内通过电池某一横截面的电荷量为0.5 C 图L2-1-2C.充电过程把其他形式的能转化为电能D.充电过程把电能转化为其他形式的能9.如图L2-1-3所示为某型号国产电池外壳上的说明文字:图L2-1-3(1)电源是把其他形式的能转化为的装置,电动势是描述电源这种本领的物理量.由图可知该电池的电动势为V.(2)该电池最多可放出mA·h的电荷量.若电池的平均工作电流为0.05 A,则它最多可使用h.10.扫地机器人是智能家用电器的一种,它利用自身携带的小型吸尘部件进行吸尘清扫.如图L2-1-4所示为某型号扫地机器人,已知其工作额定电压为12 V,额定功率为30 W,充电额定电压为15 V,额定电流为0.75 A,充电时间约为4 h,电池容量为2000 mA·h,则下列说法错误的是()图L2-1-4A.机器人正常工作的电压为12 VB.机器人正常工作时电流为2.5 AC.电池容量是指电池储存电能的大小D.机器人充满电后工作时间最多约为0.8 h11.(多选)如图L2-1-5所示,电解池内的电解液中只有一价离子,t时间内通过溶液内截面S的正离子数是n1,负离子数是n2,设元电荷为e,则以下解释中正确的是()图L2-1-5A.正离子定向移动形成的电流方向是A→B,负离子定向移动形成的电流方向是B→AB.溶液内正、负离子向相反方向移动,电流方向相同C.溶液中电流方向从A到B,电流I=D.溶液内电流方向从A到B,电流I=12.导线中的电流是1 A,导线的横截面积为1 mm2.(1)在 1 s内,有多少个电子通过导线的横截面?(电子电荷量e=1.6×10-19 C)(2)自由电子的平均移动速率是多大?(设每立方米导线内有8.5 ×1028个自由电子)(3)自由电子沿导线移动 1 m,平均要多长时间?13.某摄影爱好者拍摄到的闪电如图L2-1-6所示,闪电产生的电压、电流是不稳定的,假设这次闪电产生的电压可等效为2.5×107 V,电流可等效为2×105 A,历时1×10-3 s.(1)若闪电定向移动的是电子,这次闪电产生的电荷量以0.5 A的电流给小灯泡供电,能维持多长时间?(2)这次闪电释放的电能是多少?图L2-1-614.图L2-1-7是静电除尘器示意图,A接高压电源的正极,B接高压电源的负极,A、B之间有很强的电场,空气被电离为电子和正离子,电子奔向正极A的过程中,遇到烟气中的煤粉,使煤粉带负电荷,被吸附到正极A上,排出的烟就成为清洁的了.已知每千克煤粉会吸附n mol电子,每昼夜能除尘m kg,试计算高压电源的电流I.(设电子电荷量为e,阿伏伽德罗常数为N A,一昼夜时间为t)图L2-1-73欧姆定律知识点一欧姆定律的理解与应用1.一个阻值为R的电阻两端加上电压U后,通过电阻横截面的电荷量q随时间t变化的图像如图L2-3-1所示,此图像的斜率可表示为()A.UB.RC.D.图L2-3-12.由欧姆定律I=导出U=IR和R=,下列叙述中不正确的是()A.由R=知,导体的电阻由两端的电压和通过的电流决定B.导体的电阻由导体本身的性质决定,跟导体两端的电压及流过导体的电流大小无关C.对确定的导体,其两端电压和流过它的电流的比值就是它的电阻值D.一定的电流流过导体,电阻越大,其两端电压越大3.小灯泡的电阻随温度的升高而增大,加在灯泡两端的电压较小时,通过灯泡的电流也较小,灯丝的温度较低;加在灯泡两端的电压较大时,通过灯泡的电流也较大,灯丝温度较高.已知一灯泡两端的电压为1 V时,通过灯泡的电流是0.5 A;灯泡两端的电压为3 V时,通过灯泡的电流是1 A;则当灯泡两端电压为2 V时,通过灯泡的电流可能是()A.0.5 AB.0.6 AC.0.8 AD.1.2 A知识点二伏安特性曲线及其应用4.两只电阻的伏安特性曲线如图L2-3-2所示,则下列说法中正确的是()图L2-3-2A.两电阻的阻值关系为R1大于R2B.两电阻并联在电路中时,流过R1的电流小于流过R2的电流C.两电阻串联在电路中时,R1消耗的功率小于R2消耗的功率D.两电阻串联在电路中时,R1两端电压大于R2两端电压5.一个标有“220 V60 W”的白炽灯泡两端的电压由0逐渐增大到220 V过程中,电流I和电压U的关系可用I-U图像表示,图L2-3-3中符合实际的是()图L2-3-36.(多选)如图L2-3-4所示是电阻R的I-U图像,图中α=45°,由此得出()A.通过电阻的电流与两端电压成正比B.电阻R=0.5 ΩC.因I-U图像的斜率表示电阻的倒数,故R==1.0 ΩD.在R两端加上6.0 V的电压时,每秒通过电阻横截面的电荷量是3.0 C 图L2-3-47.(多选)[2017·包头一中期中]某一导体的伏安特性曲线如图L2-3-5中AB段(曲线)所示,曲线上A、B两点的切线分别过(0,0.5)和(0,1.0).关于导体的电阻,以下说法正确的是()图L2-3-5A.B点表示电阻为12 ΩB.B点表示电阻为40 ΩC.导体的电阻因温度的影响改变了10 ΩD.导体的电阻因温度的影响改变了9 Ω8.某同学在研究三种导电元件的伏安特性曲线时,他根据实验中所测得的数据,分别绘制了I-U图线如图L2-3-6甲、乙、丙所示.下列说法正确的是()图L2-3-6A.图甲的元件可以作为标准电阻使用B.图乙的元件的电阻随电压升高而减小C.图丙的元件的电阻随电压升高而增大D.以上说法均不正确9.一根镍铬合金丝的两端加8 V的电压,通过它的电流是2 A,它的电阻是多少?若通电时间为50 s,那么有多少库仑的电荷量通过它?如果在它两端加4 V电压,则该合金丝的电阻是多少?10.如图L2-3-7所示的电路中,R1=10 Ω,R2=30 Ω,电源的电压恒定不变,保持开关S1闭合,当开关S2断开时,电流表的示数为0.6 A.若将开关S2闭合,求电路中的总电阻和电流表的示数.图L2-3-711.有两段导体,其电阻分别为R1和R2,当R1两端的电压是R2两端电压的时,通过R1的电流是通过R2电流的3倍,求两段导体的电阻之比.12.将一恒定电压U0加在电阻R两端,测得通过R的电流为I0,更换电阻R为2R后,电流减少了0.9 A,如果更换成阻值为3R的电阻,通过的电流变为多少?13.如果加在某导体两端的电压变为原来的时,导体中的电流将减小0.4 A.若所加电压变为原来的2倍,则导体中的电流为多大?4串联电路和并联电路知识点一串、并联电路1.三个阻值都是6 Ω的电阻可以用不同的方法连接起来,如图L2-4-1所示的四个图中等效电阻(即总电阻)为4 Ω的是()图L2-4-12.(多选)电阻R1、R2、R3串联在电路中.已知R1=10 Ω,R3=5 Ω,R1两端的电压为6 V,R2两端的电压为12 V,则()A.三只电阻两端的总电压为18 VB.电路中的电流为0.6 AC.三只电阻两端的总电压为21 VD.电阻R2的阻值为20 Ω3.甲、乙两根保险丝粗细相同,用同种材料制成,单位长度的电阻分别为4 Ω和1 Ω,熔断电流分别为2 A和6 A,把以上两根保险丝各取等长一段并联后再接入电路中,允许通过的最大电流是()A.6.0 AB.7.5 AC.8 AD.10 A4.如图L2-4-2所示电路中,电压表V1和V2的内阻都远远大于R1、R2、R3和R4的电阻.R1和R3阻值未知,R2=R4=20 Ω,电压表V1和V2的读数分别为15 V和10 V,则a、b两点间的电压为()A.23 VB.24 VC.25 VD.26 V图L2-4-25.(多选)如图L2-4-3所示,R1=2 Ω,R2=10 Ω,R3=10 Ω,A、B两端接在电压恒定的电源上,则()A.S断开时,R1与R2的电压之比为1∶5B.S闭合时,通过R1与R2的电流之比为2∶1C.S闭合时,R1与R2两端的电压之比为1∶5D.S断开与闭合两种情况下,电阻R1两端的电压之比为2∶1图L2-4-36.(多选)如图L2-4-4所示的电路中,若ab端为输入端,AB端为输出端,并把滑动变阻器的滑片置于滑动变阻器的中央,则()A.空载时输出电压U AB=B.当AB间接上负载R时,输出电压U AB<C.AB间的负载R越大,U AB越接近D.AB间的负载R越小,U AB越接近图L2-4-4知识点二电表的改装原理及读数7.(多选)如图L2-4-5所示的甲、乙两个电路都是由一个灵敏电流计G和一个电阻箱R组成,它们中一个是测电压的电压表,另一个是测电流的电流表,那么以下结论中正确的是()图L2-4-5A.甲表是电流表,R增大时量程增大B.甲表是电流表,R增大时量程减小C.乙表是电压表,R增大时量程增大D.乙表是电压表,R增大时量程减小8.有两个相同的灵敏电流计,允许通过的最大电流(满偏电流)为I g=1 mA,表头电阻R g=30 Ω,若改装成一个量程为3 V的电压表和一个量程为0.6 A的电流表,应分别()A.串联一个2990 Ω的电阻和并联一个0.15 Ω的电阻B.并联一个2990 Ω的电阻和串联一个0.15 Ω的电阻C.串联一个2970 Ω的电阻和并联一个0.05 Ω的电阻D.并联一个2970 Ω的电阻和串联一个0.05 Ω的电阻图L2-4-69.(多选)一电流表的量程为100 μA,内阻为100 Ω.现串联一个9900 Ω的电阻将它改装成电压表(原电流表的表盘未改动).如果用改装后的电压表测量某一电路,电压表示数如图L2-4-6所示,则()A.该电压表的量程是0.1 VB.该电压表的量程是1 VC.此时的电压是0.08 VD.此时的电压是0.8 V10.一个电流表的刻度盘的每1小格代表1 μA,电流表的内阻为R g.如果把它改装成量程较大的电流表,刻度盘的每一小格代表nμA,则()A.给它串联一个电阻,阻值为nR gB.给它串联一个电阻,阻值为(n-1)R gC.给它并联一个电阻,阻值为D.给它并联一个电阻,阻值为-知识点三伏安法测电阻11.(多选)如图L2-4-7所示,用伏安法测电阻时()图L2-4-7A.采用图甲所示测量电路,误差来源于电压表分流,使电阻测量值小于真实值B.采用图甲所示测量电路,误差来源于电流表分压,使电阻测量值大于真实值C.采用图乙所示测量电路,误差来源于电压表分流,使电阻测量值小于真实值D.采用图乙所示测量电路,误差来源于电流表分压,使电阻测量值大于真实值12.[2017·重庆南开期中]如图L2-4-8所示为测量未知电阻R x的部分电路,当开关S合在a点时,电压表示数为9 V,电流表示数为0.30 A;当开关S合在b点时,电压表示数为10 V,电流表示数为0.25 A,则()图L2-4-8A.电压表示数相对变化显著B.开关S接在b点时的测量值更准确C.开关S接在b点时的R x测量值小于R x真实值D.开关S接在a点时的R x测量值大于R x真实值13.(多选)用两个相同的电流表G改装成量程不同的电流表A1和A2,其中A1的量程是A2的2倍.现将它们接入电路,下列说法正确的是( )A.若两表串联,则指针偏角θ1<θ2,两表示数相等B.若两表串联,则指针偏角θ1=θ2,A1示数大于A2示数C.若两表并联,则指针偏角θ1=θ2,A1示数大于A2示数D.若两表并联,则指针偏角θ1>θ2,两表示数相等14.(多选)四个相同的表头分别改装成两个电流表和两个电压表,电流表A1的量程大于A2的量程,电压表V1的量程大于V2的量程,把它们按图L2-4-9所示接入电路,则()图L2-4-9A.电流表A1的读数大于A2的读数B.电流表A1的指针偏转角小于A2指针的偏转角C.电压表V1的读数小于V2的读数指针D.电压表V1的指针偏转角等于V2的指针偏转角15.如图L2-4-10所示,灵敏电流计的内阻R g为500 Ω,满偏电流I g为1 mA.当使用a、b两个端点时,是量程为I1的电流表;当使用a、c两个端点时,是量程为I2的电流表;当使用a、d两个端点时,是量程为U的电压表.已知电阻R1、R2、R3的阻值分别为0.5 Ω、2 Ω和100 Ω.求量程I 1、I2、U的值.图L2-4-1016.如图L2-4-11所示,滑动变阻器R1最大阻值是200 Ω,定值电阻R2=R3=300 Ω,A、B两端电压U AB=8 V.(1)当开关S断开时,移动滑片P,R2两端可获得的电压变化范围是多少?(2)当开关S闭合时,移动滑片P,R2两端可获得的电压变化范围又是多少?图L2-4-1117.[2017·重庆南开期中]如图L2-4-12所示电路中,R1为电阻箱,已知R2=2 Ω、R3=3 Ω、R4=4 Ω、R5=2 Ω,电容C=2 μF,电源电动势E=21 V,内阻不计.(1)若调节电阻箱阻值,使R1=1 Ω,则电容器两极板间电压为多少?(2)若调节电阻箱阻值,使R1=5 Ω,则电容器极板所带电荷量为多少?(3)电阻箱阻值从1 Ω变到5 Ω过程中,通过R5的电荷量为多少?图L2-4-12验:描绘小灯泡的伏安特性曲线知识点一实验电路与器材选择1.在“描绘标有‘9 V 5 W’小灯泡伏安特性曲线”的实验中,要求测量从0 V到9.0 V的电压下通过小灯泡的电流,实验室提供了下列器材:电流表A(量程0.6 A,内阻0.3 Ω)、电压表V(量程15.0 V,内阻10 kΩ)、滑动变阻器R(最大阻值为50 Ω)、电源E(电动势15 V)和开关、导线若干.图LS1-1给出的测量电路图中,最合理的是()图LS1-12.为研究额定电压为2.5 V的某电阻(额定电压下的阻值约2200 Ω)的伏安特性曲线,做了如下实验:(1)为描绘该电阻的伏安特性曲线(要求电压从零开始连续变化),提供的器材如下:A.毫安表mA(量程2 mA,内阻约30 Ω)B.电压表V(量程3 V,内阻约3 kΩ)C.滑动变阻器R1(阻值0~10 kΩ,额定电流0.5 A)D.滑动变阻器R2(阻值0~10 Ω,额定电流2 A)E.直流电源(电动势3 V,内阻约0.2 Ω)F.开关一个,导线若干滑动变阻器应选用(填器材前的字母).(2)如图LS1-2所示的实物电路中部分导线已连接,请用笔画线代替导线将电路补充完整.图LS1-23.在“测绘小灯泡的伏安特性曲线”的实验中,使用的小灯泡规格为“6 V 3 W”,其他可供选择的实验器材有:电压表V(量程为6 V,内阻为20 kΩ);电流表A1(量程为3 A,内阻为0.2 Ω);电流表A2(量程为0.6 A,内阻为1 Ω);变阻器R1(0~1000 Ω,0.5 A);变阻器R2(0~20 Ω,2 A);学生电源E(6~8 V),开关S及导线若干.实验中要求在电压表0~6 V范围内读取并记录下12组左右不同的电压值U和对应的电流值I,以便作出伏安特性曲线,则上述器材中:(1)电流表应选,变阻器应选;(3)根据实验原理图,用笔画线代替导线将图LS13中的实物连接成实验电路图LS1-3知识点二实验数据处理与误差分析4.描绘小电珠的伏安特性曲线的实验电路如图LS1-4所示,所用小电珠的额定电压是3.8 V.关于该实验的系统误差,下列说法中正确的是()图LS1-4A.系统误差主要是由电压表的分流引起的B.系统误差主要是由电流表的分压引起的C.系统误差主要是由于忽略电源内阻引起的D.系统误差主要是由读数时的估读引起的5.[2017·山西大学附中期中]在“描绘小灯泡的伏安特性曲线”的实验中,实验室提供了小灯泡(2.5 V,0.5 A)、电流表、电压表以及滑动变阻器等实验器材.(1)图LS1-5甲为实验中某同学连接好的实验电路图,在开关闭合后,把滑片P从A端向B端移动过程中会观察到电压表示数变_________(选填“大”或“小”).(2)某同学由测出的数据画出I-U图像,如图乙所示,当小灯泡两端的电压为2.0 V时,小灯泡的电阻R=Ω,此时小灯泡的实际功率P=W.(结果保留两位有效数字)图LS1-56.某同学用如图LS1-6所示电路测绘标有“3.8 V0.3 A”的小灯泡的灯丝电阻R随电压U变化的图像.图LS1-6(1)除了导线和开关外,有以下一些器材可供选择:电流表A1(量程为100 mA,内阻约为2 Ω);电流表A2(量程为0.6 A,内阻约为0.3 Ω);电压表V1(量程为5 V,内阻约为5 kΩ);电压表V2(量程为15 V,内阻约为15 kΩ);滑动变阻器R1(阻值范围为0~10 Ω);滑动变阻器R2(阻值范围为0~2 kΩ);电源E1(电动势为1.5 V,内阻约为0.2 Ω);电源E2(电动势为4 V,内阻约为0.04 Ω).为了调节方便,测量准确,实验中电流表应选用,电压表应选用,滑动变阻器应选用,电源应选用.(填器材符号)(2)在图LS1-7中用笔画线代替导线,把实验仪器连接成完整的实验电路.图LS1-7(3)根据实验数据,计算并描绘出的R-U图像如图LS1-8所示.由图像可知,此小灯泡在不工作时,灯丝电阻为Ω;当所加电压为3 V时,灯丝电阻为Ω.图LS1-8(1)试在图LS1-9中画出U-I图线.图LS1-9(2)当U<1.40 V时,灯丝电压与电流成比,灯丝电阻(选填“增大”“减小”或“不变”);当U>1.40 V时,灯丝的温度逐渐升高,其电阻随温度升高而(选填“增大”“减小”或“不变”).5焦耳定律知识点一电功和电热1.下列关于电功的说法中错误的是()A.导体内静电力移动电荷所做的功叫作电功B.电流做功的过程就是电能转化为其他形式的能的过程C.电流做功消耗的能量由电源提供D.电功就是电能2.(多选)关于电功和焦耳热,下列说法正确的是()A.在纯电阻电路中,计算电功可用公式W=I2RtB.在非纯电阻电路中,计算电功可用公式W=I2RtC.在非纯电阻电路中,计算焦耳热可用Q=I2RtD.在纯电阻电路中,计算焦耳热可用Q=UIt3.(多选)用一个额定电压为220 V的电热水器煮沸一壶水需要t s,如果不考虑电热水器的电热损失和电热丝电阻受温度的影响,那么()A.当线路电压为110 V时,煮沸一壶水需要2t sB.当线路电压为110 V时,煮沸一壶水需要4t sC.当线路电压为55 V时,煮沸一壶水需要4t sD.当线路电压为55 V时,煮沸一壶水需要16t s知识点二电功率和热功率4.[2017·东北育才中学期中]如图L2-5-1所示,R1、R2两个电阻串联接在电压恒为U的电源上,电路中的电流为I,R1、R2两端的电压分别为U1、U2,R1、R2消耗的电功率分别为P1、P2,下列关系正确的是()图L2-5-1A.=B.=C.=D.P1+P2=UI5.(多选)有两个灯泡L1、L2,额定电压均为6 V,额定功率分别为6 W、3 W,将它们接在电路中,下列说法正确的是()A.若将它们串联接在电路中,两灯泡的总功率最大为9 WB.若将它们串联接在电路中,两灯泡的总功率最大为4.5 WC.若将它们并联接在电路中,两灯泡的总功率最大为9 WD.若将它们并联接在电路中,两灯泡的总功率最大为4.5 W6.[2017·江西师大附中期中]将4只相同的小灯泡连接成如图L2-5-2所示的两个电路,分别加上不同的恒定电压,调节变阻器R1和R2,使4只小灯泡都能正常发光,则此时R1和R2消耗的电功率之比为()图L2-5-2A.1∶1B.2∶1C.1∶2D.以上都不对知识点三电动机7.电吹风机中有电动机和电热丝两部分,已知电动机线圈的电阻为R1,它和阻值为R2的电热丝串联.设电吹风机工作时两端的电压为U,通过线圈的电流为I,消耗的电功率为P,则下列关系正确的是()A.P>UIB.P=I2(R1+R2)C.U=I(R1+R2)D.P>I2(R1+R2)8.在研究微型电动机的性能时,应用如图L2-5-3所示的实验电路.闭合开关S,当调节滑动变阻器R使电动机停止转动时,电流表和电压表的示数分别为0.50 A和2.0 V.重新调节R使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0 A和24.0 V,则这台电动机正常运转时的输出功率为()A.32 WB.44 WC.47 WD.48 W图L2-5-39.两个电阻R1=4 Ω、R2=1 Ω串联在电路中,欲使这两个电阻消耗的电功率相等,可行的办法是()A.用一个Ω的电阻与R2并联B.用一个4 Ω的电阻与R2并联C.用一个Ω的电阻与R1并联D.用一个4 Ω的电阻与R1并联10.如图L2-5-4所示,一幢居民楼里住着生活水平各不相同的24户居民,所以整幢居民楼里有各种不同的电器,例如电炉、电视机、微波炉、电脑等.停电时,用欧姆表测得A、B间电阻为R;供电后,各家电器同时使用,测得A、B间电压为U,进线电流为I,则计算该幢居民楼用电的总功率可以用的公式是()A.P=I2RB.P=C.P=IUD.P=I2R+图L2-5-411.(多选)[2017·湖南师大附中期中]马路上的“微公交”是用蓄电池向车上的电动机供电,电动机为车提供动力.若车上蓄电池输出电压为48 V,电池容量为120 A·h,电动机额定电压为48 V,额定功率为1.2 kW,则()图L2-5-5A.电动机在额定电压下工作时,额定电流为25 AB.蓄电池充满电时能储存5760 J的能量C.蓄电池充满电后最多能供电动机正常工作4.8 hD.电动机在额定电压下工作1 h,通过的电荷量为4.32×105 C12.(多选)内阻为4.4 Ω的电解槽和一盏标有“110 V60 W”的灯泡串联后接在电压为220 V的直流电路两端,灯泡正常发光,则()A.电解槽消耗的电功率为120 WB.电解槽的发热功率为1.3 WC.电解槽消耗的电功率为60 WD.电路消耗的总功率为60 W13.如图L2-5-6所示,已知U AB=6 V,当滑动变阻器触头P位于正中位置时,额定电压为3 V的灯泡L正常发光,当触头滑至最左端时,电灯实际功率为2 W,求此灯泡的额定功率和变阻器的总电阻.图L2-5-614.图L2-5-7为电动机提升重物的装置示意图,电动机线圈电阻为r=1 Ω,电动机两端的电压为5 V,电路中的电流为1 A,重物A所受的重力为20 N,不计摩擦力.(1)电动机线圈电阻上消耗的热功率是多少?(2)电动机的输入功率和输出功率各是多少?(3)电动机在10 s内可以把重物A匀速提升多高?(4)这台电动机的机械效率是多少?图L2-5-715.一辆电动自行车的铭牌上给出的技术参数如下表.质量M=70 kg的人骑着此电动自行车沿平直公路行驶,所受阻力f恒为车和人总重力的k倍,k=0.02.g取10 m/s2.(1)求此电动自行车的电动机在额定电压下正常工作时的效率;(2)在电动机以额定功率提供动力的情况下,求人骑车行驶的最大速率;(3)在电动机以额定功率提供动力的情况下,当车速v=2.0 m/s时,求人骑车的加速度大小.6导体的电阻知识点一电阻率1.下列关于电阻率的说法中错误的是()A.当温度极低时,超导材料的电阻率会突然减小到零B.常用的导线是用电阻率较小的铝、铜材料做成的C.材料的电阻率取决于导体的电阻、横截面积和长度D.材料的电阻率随温度的变化而变化2.(多选)温度能明显地影响金属导体和半导体材料的导电性能,图L2-6-1为某金属导体和某半导体材料的电阻随温度变化的关系曲线,下列说法正确的是()图L2-6-1A.图线1反映半导体材料的电阻随温度的变化关系B.图线2反映金属导体的电阻随温度的变化关系C.图线1反映金属导体的电阻随温度的变化关系D.图线2反映半导体材料的电阻随温度的变化关系3.白炽灯的灯丝是由钨制成的,下列说法中正确的是()A.由于白炽灯正常工作时的灯丝和未接入电路时的灯丝是同一个导体,故两种情况下电阻相同B.白炽灯正常工作时灯丝电阻大于未接入电路时灯丝电阻C.白炽灯正常工作时灯丝电阻小于未接入电路时灯丝电阻D.不能确定白炽灯正常工作时灯丝电阻与未接入电路时灯丝电阻的大小关系知识点二导体的电阻4.一段长为L、电阻为R的均匀然后电阻丝,把它拉成3L长的均匀细丝后,再切成等长的三段,则其中每一段电阻丝的阻值为()A.3RB.RC.D.5.[2017·浏阳一中期中]如图L2-6-2所示为均匀的长方形薄片合金电阻板abcd,ab边长为L1,ad边长为L2.当端点Ⅰ、Ⅱ或Ⅲ、Ⅳ接入电路时,导体的电阻分别为R1、R2,则R1∶R2为()A.L1∶L2B.L2∶L1C.∶D.∶图L2-6-26.如图L2-6-3所示,R1和R2是材料相同、厚度相同、表面均为正方形的导体,R1边长为2L,R2边长为L,若R1的阻值为8 Ω,则R2的阻值为()A.4 ΩB.8 ΩC.16 ΩD.64 Ω图L2-6-37.(多选)[2017·哈尔滨三中期中]如图L2-6-4所示,a、b分别表示由相同材料制成的两条长度相同、粗细均匀的电阻丝的U-I图像.下列说法正确的是()A.a代表的电阻丝较粗B.b代表的电阻丝较粗C.a代表的电阻丝阻值小于b代表的电阻丝阻值D.图线表示两个电阻丝的电阻随电压的增大而增大图L2-6-4知识点三电阻定律的应用8.如图L2-6-5所示,a、b、c为同一种材料做成的电阻,b与a的长度相等,b的横截面积是a的两倍;c与a的横截面积相等,c 的长度是a的两倍.当开关闭合后,三个理想电压表的示数关系是()图L2-6-5A.V1的示数是V3的2倍B.V1的示数是V2的2倍C.V2的示数是V1的2倍D.V2的示数是V3的2倍。
高二物理恒定电流经典试题
高二物理恒定电流复习题一、选择题：1、某电解池，如果在1s时间内共有5×1018个二价正离子与1.0×1019m2的某截面，则通过这个截面的电流强度是：〔〕A、0AB、AC、AD、A2、关于电功与电热的计算，以下说法正确的选项是〔〕A、如果是纯电阻电路，电功可用公式W = UIt计算，也可用公式W = I2Rt 计算B、如果是纯电阻电路，电热可用公式W = I2Rt计算，但不能用公式W = UIt计算C、如果不是纯电阻电路，电功只能用公式W = I2Rt计算D、如果不是纯电阻电路，电热可用公式W = I2Rt计算，也可用公式W = UIt计算3、一段粗细均匀的电阻丝，横截面的直径为d ，电阻是R 。
把它拉制成直径为d/10的均匀细丝后，它的电阻变成〔〕A、100RB、10000RC、R/100D、R/100004、关于电动势，以下说法中正确的选项是〔〕A、一个电源的电动势的大小只由电源本身决定B、因电动势的单位与电势差一样，所以电动势实质上就是电势差C、一个电动势为D、电压表接到电源两极时，测得的就是电动势5、在如下图电路中，当变阻器R3的滑片P向b端移动时( )A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小6、有一灵敏电流计，其表头内阻Rg=1000Ω，满偏电流Ig=100μA,以下说法正确的选项是〔〕A．把它改成量程为1.5V的电压表，应串联一个15 kΩ的电阻B．把它改成量程为1.0A的电流表，应并联一个1Ω的电阻C．把它改成量程为1.0A的电流表，测量某电流时读数为0.5A，流过表头的电流为50μAD．把它改成量程为1.5V的电压表后，校对表时发现读数总是偏小，应再串联一个小电阻7、在一个给定电源的闭合电路中，关于电源的输出功率，下面说法正确的选项是〔〕A、输出功率随外电阻的增大而增大B、输出功率随外电阻的增大而减小C、当外路短路时，电源输出功率最大D、当外电阻与电源内阻相等时，电源输出功率最大8、如下图，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0，变阻器的全阻值为R，关于各局部的功率，有关说法正确的选项是( ) A．当R=R0+r，R上消耗的功率到达最大值B．当R=R0+r，R0上消耗的功率到达最大值C．当R=R0+r，电源的输出功率到达最大值D．当R0=R+r，R0上消耗的功率到达最大值9、有A、B两个电阻，它们的伏安特性曲线如下图，从图线可以判断〔〕A、电阻A的阻值大于电阻BB、电阻A的阻值小于电阻BC 、电压一样时，流过电阻A 的电流强度较大D 、两电阻串联时，电阻A 消耗的功率较小10、电动机的电枢阻值为 R, 电动机正常工作时，两端电压为U ，通过电流强度为I ，工作时间为t ，则以下说法中正确的选项是〔 〕A 、电动机消耗的电能为UItB 、电动机消耗的电能为I 2RtC 、电动机线圈产生的热量为I 2RtD 、电动机产生的热量为U 2t/R11、小灯泡通电后其电流I 随所加电压U 变化的图线如下图，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。
高二物理单元检测卷《恒定电流》含答案.doc
高二物理单元检测卷《恒定电流》一、选择题（本小题共10 小题，共 50 分。
每题所给的选项中，只有一个是正确的）1、下列关于电动势的说法中正确的是 ()A ．电动势的大小与非静电力的功成正比，与移送电荷量的大小成反比B ．电源两极间的电压等于电源电动势C ．电动势公式 E=W/q 中 W 与电压 U=W/Q 中的 W 是一样的，都是电场力的功D ．电动势越大的电源，将其他形式的能转化为电能的本领越大 2、关于电阻和电阻率的说法中，正确的是（）A ．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻B ．由 R =U ／ I 可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C ．金属材料的电阻率一般随温度的升高而增大D ．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一3、如图，一根横截面积为 S 的均匀长直橡胶棒上带有均匀分布的负电荷，设棒单位长度内所含的电荷量为 q ， 当此棒沿轴线方向做速度为 v 的匀速直线运动时，由于棒的运动而形成的等效电流大小为()qv A ． vqB.qC ．qvSD.vs4、如图所示的电路中 , U=120 V, 滑动变阻器 R 2 的最大值为 200Ω ,R 1=100Ω .当滑片 P 滑至R 2 的中点时， a 、 b 两端的电压为（ ）A.60 VB.40 VC.80 VD.120 V5、一白炽灯泡的额定功率与额定电压分别为 36 W 与 36 V 。
若把此灯泡接到输出电压为18 V 的电源两端，则灯泡消耗的电功率 （）A ．等于 36 WB ．小于 36 W ，大于 9 WC ．等于 9 WD ．小于 9 W6、如图所示， 有四盏电灯连接在电路中， L 1 和 L 2 都标有 “ 220V 100W ”字样， L 3 和 L 4 都标有“ 220V 40W ”字样，把电路接通后，最暗的是（）A ．L 1B ．L 2C ．L 3D ．L 47、如图，汽车蓄电池与车灯、启动电动机组成的电路，蓄电池内阻为 0.05Ω，电表可视为 理想电表．只接通 S 1 时，电流表示数为 10A ，电压表示数为 12V ；再接通 2，启动电动机S 时，电流表示数变为 8A ，则此时通过启动电动机的电流是（ ） A ． 2A B ．8AC ． 50AD ． 58A8、如图所示的电路中，闭合开关S，灯泡 L 1和 L 2均正常发光，由于某种原因灯泡L 2灯丝突然烧断，其余用电器均不会损坏，则下列结论正确的是()A. 灯泡 L1变亮B.电流表读数变大，电压表读数变小C.电容器 C 上电荷量减小D.电源的输出功率可能变大9、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（）A ．电流表中断路，Ｌ１和Ｌ２都完好B．Ｌ１灯丝断路，电流表和Ｌ２都完好C．Ｌ２灯丝断路，电流表和Ｌ１都完好D．Ｌ１和Ｌ２灯丝都断路，而电流表完好10、一氧化碳传感器主要用于汽车尾气中一氧化碳浓度的检测。
