防静电接地的基本要求
防静电的基本要求
（一）人体静电防护系统
1、防静电腕带：操作者皮肤上的
静电是SSD损坏的最常见原因
现场测试和有关资料表明在未
采取有效的静电防护措施的情况下，操作工手工插装印制时手上静电压为
110-360V ，进行锡作业时，手上静
电压为160-450V；特别当操作者从坐椅
上站起时，皮肤静电压最高达1000V，而
戴用防静电手腕是解决这一问题的有效
方法。
移动作业人员应佩带无绳防静电手
腕，流水线作业人员应佩带有绳防静电手
腕。
（如上图示）
2、防静电工作服、工鞋：由于人体是良好的导体，服装的带电会由于静电感应而使皮
肤周身带电，也形成一定的静电压。
于是对于操作工而言就存在两个可能的放电通道：一个是指尖与接地导体间的放电，另一个是工作服与接地导体间的放电。
防静电手腕能消除第一种放电危险，但却不能消除第二种放电危险。
从将人体接地和防止人体和鞋子本身带电的角度考虑，在车间地坪作成导电性地面的同时，必须要求操作者穿用具有一定导电性能的防静电工作鞋。
3、防静电工作帽、指套：在生产半导体和集成电路的洁净室以及高精密度电子产品的
装联中，都要求操作者戴用防静电的工作帽和指套。
（二）静电设备防护系统
1、防静电烙铁：防静电烙铁应进行接地。
烙铁的绝缘手柄上涂敷少量防静电液，为保
证持续有效，每个2-3个月应重涂一次，
用烙铁焊接时最大的问题是多余电流（漏电
流或称浪涌电流）流过元气件时引起的危害。
为了防止漏电流的危害，一方面是提高烙铁头和电热丝间的绝缘电阻，另一方面是降低烙铁的供电电压。
使用三插电源烙铁必须接地
2、电批：电批必须接地。
电批在使
用过程中电批嘴高速旋转，容易积聚静
电荷。
在装配过程中通过接触元器件引
起危害。
必须通过接地将积聚的静电荷
释放。
电批的接地线
3、测试仪器设备外壳的接地：测试仪器在使用过程中会积累部分静电荷，通过设备外壳的接地可有效的释放静电荷。
测试仪器包括：电视、示波器、伏安表、安装夹具等等。
4、防静电硬塑料容器：在电子产品的生产作业中。
各工位、工序之间用于传递和贮放静电敏感器件和印制板的各种容器，如元件盒、含多个元件盒的元件架、能插放印制板的周转箱、周转架等，一般都是硬塑料制品，
使用较多的是ABS、PE（聚乙烯）、PP（聚内烯）等材料，由于他们具有很高的电阻率，所以在生产过程中因接触分离或摩擦会带上很强的静电，一般可达1KV~5KV或更高。
为此，必须对普通塑料制品进行防静电处理或用防静电塑料容器代替普通制品。
5、防静电工作椅：为了全面控制人体静电，操
作者所做的工作椅（凳）必须是防静电的。
椅
（凳）面材料可选用防静电织物或防静电海绵、
防静电软塑料片、胶板等，其表面电阻率应介
于106 -107欧姆之间，也可用上述的防静电材
料制作成防静电的靠背椅套和坐垫。
在作业中禁止坐用普通人造革面或塑料面的软椅，也不能用木制椅代替防静电椅。
如果椅、凳的支腿是非金属材料，或虽是金属材料但有塑料、橡胶套脚时，则应将防静电坐面接地。
6、防静电胶皮（防静电台垫）：在操作SSD时，工作台上应铺设用防静电材料制成的防静电台垫，使所有与之接触的SSD的端子、工具、器具、仪表、人体等都达到基本均一的电位，并通过适当的接地使静电迅速泄放。
通常是在垫上装设若干接线端子，用以连接腕带，然后垫子通过去时用106欧姆电阻接入静电接地次地线。
防静电接地规范
防静电接地规范防静电接地规范是指在进行相关设备和工艺设备接地操作时，必须遵守的一系列规范和要求。
防静电接地的目的是为了保护设备和工作人员免受静电的干扰和危害，确保工作环境的安全和稳定。
一、静电的基本知识1.1 静电的产生：静电是由于物体失去或获得电子而形成的电荷不平衡状态。
造成静电的原因主要包括摩擦电、触摸电和电感电等。
1.2 静电的危害：静电可能引发火灾、爆炸、电击等安全事故，还可能对电子设备和工艺产生干扰和损害。
二、设备和设施的防静电接地2.1 设备接地要求：为了确保设备的安全可靠运行，设备本身需要进行接地。
接地点需要选择在设备的金属外壳上，并与地面保持良好接触。
2.2 设施接地要求：工厂或实验室的建筑物和设施也需要进行接地，以确保工作环境的静电平衡和安全稳定。
2.3 接地电阻的要求：设备和设施的接地电阻应该小于指定值，一般不应大于10欧姆。
可以通过使用良好的导电材料、增加接地导线的导电面积、增加接地导线的数量等方式来降低接地电阻。
三、人员的防静电措施3.1 穿戴防静电服装：在易产生静电的作业环境中，工作人员应该穿戴防静电服装。
防静电服装需要有良好的导电性能，并且将工作人员与地面有效接地。
3.2 静电放电装置的使用：在防静电服装穿戴后，需要使用专门的静电放电装置，将人体的静电放电到地面。
静电放电装置通常由金属导体和导电材料组成，简单易用。
3.3 静电消除器的设置：在特别需要防静电的场所，可以设置静电消除器，通过释放离子来中和空气中的静电，达到消除静电的效果。
四、设备和工艺的防静电措施4.1 设备的静电消除：对于易产生静电的设备，可以通过设置导电屏蔽、接地终端等方式来消除设备本身的静电。
4.2 地面的防静电处理：对于易产生静电的地面，可以进行防静电处理，如使用防静电涂料、铺设导电防静电地板等方式来保持地面的静电平衡。
4.3 工艺的防静电处理：在涉及到易产生静电的工艺中，应该采取相应的防静电措施，如保持环境湿度适宜、增加导电物质的使用、加强设备的维护保养等。

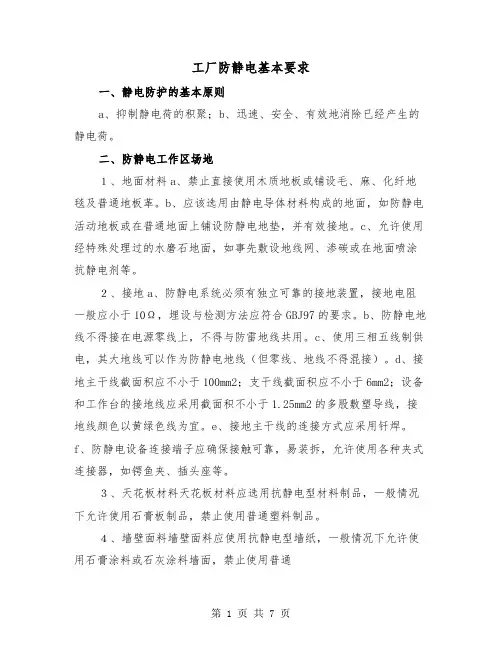

工厂防静电基本要求（三篇）
工厂防静电基本要求一、静电防护的基本原则a、抑制静电荷的积聚；b、迅速、安全、有效地消除已经产生的静电荷。
二、防静电工作区场地１、地面材料a、禁止直接使用木质地板或铺设毛、麻、化纤地毯及普通地板革。
b、应该选用由静电导体材料构成的地面，如防静电活动地板或在普通地面上铺设防静电地垫，并有效接地。
c、允许使用经特殊处理过的水磨石地面，如事先敷设地线网、渗碳或在地面喷涂抗静电剂等。
２、接地a、防静电系统必须有独立可靠的接地装置，接地电阻一般应小于10Ω，埋设与检测方法应符合GBJ97的要求。
b、防静电地线不得接在电源零线上，不得与防雷地线共用。
c、使用三相五线制供电，其大地线可以作为防静电地线（但零线、地线不得混接）。
d、接地主干线截面积应不小于100mm2；支干线截面积应不小于6mm2；设备和工作台的接地线应采用截面积不小于1.25mm2的多股敷塑导线，接地线颜色以黄绿色线为宜。
e、接地主干线的连接方式应采用钎焊。
f、防静电设备连接端子应确保接触可靠，易装拆，允许使用各种夹式连接器，如锷鱼夹、插头座等。
３、天花板材料天花板材料应选用抗静电型材料制品，一般情况下允许使用石膏板制品，禁止使用普通塑料制品。
４、墙壁面料墙壁面料应使用抗静电型墙纸，一般情况下允许使用石膏涂料或石灰涂料墙面，禁止使用普通墙纸及塑料墙纸。
５、湿度控制a、防静电工作区的环境相对湿度以不低于50%为宜。
b、在不对产品造成有害影响前提下，允许使用增湿设备喷洒制剂或水，以增加环境湿度。
c、计算机房的湿度应符合GB2887中的有关规定，类似的机房也应符合此规定。
６、区域界限防静电工作区应标明区域界限，并在明显处悬挂警示标志，警示标志应符合GJB1649规定，工作区入口处应配置离子化空气风浴设备。
７、防静电工作区内禁止使用及接触易产生静电荷的电荷源（如下表）。
油漆或浸漆表面，普通塑料贴面，普通乙烯及树脂表面地板塑料及普通地板革，抛光打蜡木地板。
防静电地板接地规范
防静电地板接地规范防静电地板接地规范是为了确保地板能够有效地防止静电的产生和释放，并确保人身安全。
以下是一些常见的防静电地板接地规范：1.接地电阻要求：防静电地板的接地电阻应符合国家规定的标准，一般不大于10Ω。
2.地板接地导体：防静电地板的导体要求接地导体与接地设施的金属连接可靠，导体要求采用优质的铜或铜合金材料。
3.接地设施：防静电地板应与建筑物的接地设施连接，接地设施包括接地线、接地极等。
接地设施的连接应采用可靠的焊接方式。
4.接地电线：防静电地板应使用适当规格的接地电线连接到接地设施上，接地电线的截面积应满足电流传输的要求。
5.接地点布置：防静电地板的接地点应均匀布置在地板的各个区域，接地点间的距离一般不大于3米。
6.保护层：防静电地板的保护层应保持完好，不得有损坏或脱落的情况。
保护层应具有良好的抗化学性能和抗磨损性能。
7.接地测试：对防静电地板的接地电阻进行定期测试，确保接地导体的接地电阻符合规定要求。
测试时应使用专业测试设备，并记录测试结果。
8.维护保养：定期检查防静电地板的保护层和接地设施是否完好，如有损坏应及时修复或更换。
9.人员培训：对使用防静电地板的人员进行相关培训，使其了解地板的防静电性能和注意事项，避免错误操作引发静电。
10.标识标示：在防静电地板的显著位置设置相应的安全标识和标示，提醒人员注意地板的防静电性能和使用规范。
以上是常见的防静电地板接地规范，不同地区和行业可能会有些差异，具体遵循当地的相关标准和规定进行实施。
正确接地防静电地板可以有效地减少静电的产生和释放，提高工作环境的安全性和可靠性。
防静电接地的基本要求11
“静电/防静电”基础知识一、认识静电静电是一种电能，他留存于物体表面，是物体表面过剩或不足的静止电荷。
静电是正电荷和负电荷在局部范围内失去平衡的结果，静电是通过电子或离子转移而形成的。
工业上存在静电的现象极其广泛，在电子、石油、塑料、合成纤维、化工、医疗等行业中频繁出现，并为人类所利用。
但是人们往往忽视静电现象的危害方面，只是在工业生产活动中，特别是电子产品生产过程中，由于机器故障或误动作，人们才把他们当作静电危害来处理。
静电现象是电荷的产生和消失过程中产生电现象的总称。
静电的特点1、静电具有高电位、低电量、小电流和作用时间短等特点，设备或物体上的静电位最高可达数万伏以至数十万伏。
在正常操作条件下也常达数百或数千伏，但所积累的静电量却很低，通常为毫微库仑级，静电流多为微安级，作用时间多为微秒级。
2、静电受环境条件，特别是湿度的影响较大，静电测量时复现性差，瞬间现象多。
3、从防静电的角度考虑，当材料的体积电阻率超过1010欧姆时，材料耗散静电的能力明显减弱，从消除静电的角度考虑，材料的体积电阻率不应高于1010欧姆。
静电产生的物理效应1、静电荷产生的力学效应物体产生静电后，在其周围形成静电场，位于静电场中的任何其它带电荷都会受到电场的排斥或吸引。
2、放电效应当某些电介质、导体带上静电荷后，尽管所带电荷量大，但由于自身对大地分布电容非常小，使得静电电位较高。
当垂直于物体表面的静电场梯度较大时，可发生静电的电(ESD )。
3、放电感应效应当带电体附近存在被绝缘的导体时，在该导体表面会出现感应电荷的现象。
四、静电的危害形式1、静电吸附生产中各物体所带静电位是非常高的，由于静电的力学效应会使车间的浮游在吸附于半导体芯体上，灰尘也可能附着、积存于芯片以外的物体上。
2、静电放电引起了器件击穿由ESD引起了元器件击穿损害是电子工业，特别是电子产品制造业中最普通最严重的静电危害，ESD 对元器件的损害后果导致其硬击穿。
防静电接地操作方法
防静电接地操作方法防静电接地操作方法是为了防止静电的积累和释放，从而保护设备和人员的安全。
下面是一些常见的防静电接地操作方法：1. 选择合适的防静电地线：防静电地线是将静电导入地下的重要工具，必须选择质量可靠、导电性好的地线。
常用的防静电地线材料有银线、铜线和不锈钢线等，可根据需要选择合适的类型。
2. 确保接地系统良好：防静电接地系统必须保证良好的接地效果。
接地电阻应小于10欧姆，接地点应选择在稳定的大地上，并应定期检查和保养接地系统，确保接地系统的可靠性。
3. 使用防静电地垫或地板：防静电地垫或地板是有效防止静电积累的重要措施。
它们具有良好的导电性能，能够将人体和设备上的静电导出地下，防止静电的积累。
使用时应保持地垫或地板的干燥和清洁，以确保其良好的导电性能。
4. 使用防静电工具和材料：在防静电环境下进行工作时，必须使用防静电工具和材料，如防静电手套、防静电衣物、防静电工具等。
这些工具和材料具有良好的导电性能，能够将人体上的静电导出地下，防止静电的积累。
5. 控制湿度：干燥的环境容易产生静电，所以在防静电环境下，要尽量控制室内的湿度。
可以通过增加空气湿度、使用加湿器等方式来控制湿度，从而减少静电的产生。
6. 合理布线：在布线时，应避免电线与地线、金属管道、金属构架等具有导电性的物体接触，避免静电的传递和积累。
布线时应保持良好的绝缘和隔离，减少静电的产生。
7. 定期清洁和维护：定期清洁和维护设备和环境，以清除积累的灰尘和污垢，并保持设备和环境的干燥和清洁。
清洁时应使用防静电工具和清洁剂，以防止静电的产生和积累。
8. 培训员工：进行防静电接地操作方法的培训，让员工了解静电的危害和防护措施，提高员工的安全意识和防静电技能，减少静电事故的发生。
总之，防静电接地操作方法是保护设备和人员安全的重要措施。
通过选择合适的地线、保证接地系统的良好、使用防静电地垫或地板、使用防静电工具和材料、控制湿度、合理布线、定期清洁和维护、培训员工等方式，可以有效防止静电的积累和释放，保障工作环境的安全和稳定。

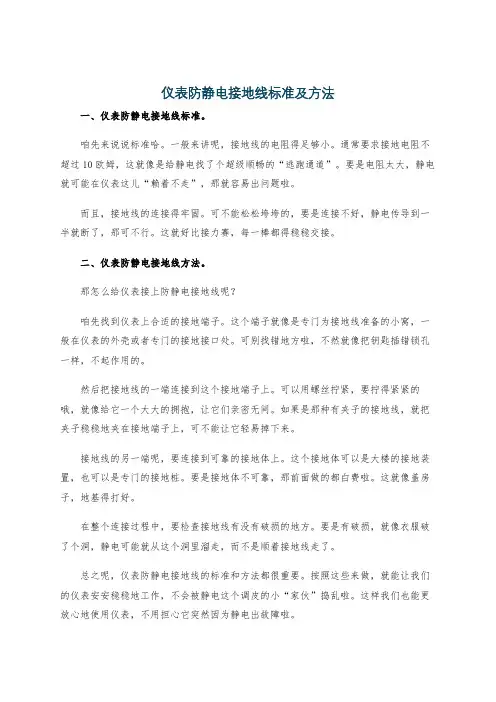

仪表防静电接地线标准及方法
仪表防静电接地线标准及方法
一、仪表防静电接地线标准。
咱先来说说标准哈。
一般来讲呢，接地线的电阻得足够小。
通常要求接地电阻不超过10欧姆，这就像是给静电找了个超级顺畅的“逃跑通道”。
要是电阻太大，静电就可能在仪表这儿“赖着不走”，那就容易出问题啦。
而且，接地线的连接得牢固。
可不能松松垮垮的，要是连接不好，静电传导到一半就断了，那可不行。
这就好比接力赛，每一棒都得稳稳交接。
二、仪表防静电接地线方法。
那怎么给仪表接上防静电接地线呢？
咱先找到仪表上合适的接地端子。
这个端子就像是专门为接地线准备的小窝，一般在仪表的外壳或者专门的接地接口处。
可别找错地方啦，不然就像把钥匙插错锁孔一样，不起作用的。
然后把接地线的一端连接到这个接地端子上。
可以用螺丝拧紧，要拧得紧紧的哦，就像给它一个大大的拥抱，让它们亲密无间。
如果是那种有夹子的接地线，就把夹子稳稳地夹在接地端子上，可不能让它轻易掉下来。
接地线的另一端呢，要连接到可靠的接地体上。
这个接地体可以是大楼的接地装置，也可以是专门的接地桩。
要是接地体不可靠，那前面做的都白费啦。
这就像盖房子，地基得打好。
在整个连接过程中，要检查接地线有没有破损的地方。
要是有破损，就像衣服破了个洞，静电可能就从这个洞里溜走，而不是顺着接地线走了。
总之呢，仪表防静电接地线的标准和方法都很重要。
按照这些来做，就能让我们的仪表安安稳稳地工作，不会被静电这个调皮的小“家伙”捣乱啦。
这样我们也能更放心地使用仪表，不用担心它突然因为静电出故障啦。
建筑防静电地面做法及要求
建筑防静电地面做法及要求建筑防静电地面是指在建筑物内部设置的一种防止静电积聚和防止静电放电的地面。
静电在建筑物内部会给人们的生活和工作带来很多不便，甚至会对设备和人身安全造成威胁。
因此，建筑防静电地面的设计和施工十分重要。
一、建筑防静电地面的做法1.地面材料的选择建筑防静电地面的材料应具有良好的导电性能，常用的材料有导电塑料地板、导电涂料地板、金属地板等。
这些材料的导电性能能够有效地导引静电，防止静电积聚。
2.地面结构的设计建筑防静电地面的结构应考虑地面导电层的布置和接地方式。
一般情况下，地面导电层应覆盖在地板材料下面，以保证地面的整体导电性能。
同时，地面导电层应与大地进行有效连接，以便将静电导到地下。
3.接地系统的建立为了确保建筑防静电地面的导电性能，需要建立良好的接地系统。
接地系统包括接地线、接地极、接地装置等，用于将静电导引到地下。
接地线应选用导电性能良好的材料，并且与导电层和接地极进行可靠连接。
4.地面的维护和检测建筑防静电地面的维护和检测是确保地面导电性能的重要环节。
定期检测地面的导电性能，如电阻值和接地效果，以及地面材料的磨损情况。
如果地面导电性能下降或地面材料磨损严重，应及时进行修复和更换，以保证地面的防静电效果。
二、建筑防静电地面的要求1.导电性能要符合要求建筑防静电地面的导电性能是其最基本的要求，应符合相关标准的规定。
导电性能的要求包括地面的电阻值、接地效果等指标。
一般来说，地面的电阻值应小于10^6Ω，接地效果应达到设计要求。
2.地面材料要具有耐磨性和耐腐蚀性建筑防静电地面经常会受到人员和设备的摩擦和腐蚀，因此地面材料需要具有良好的耐磨性和耐腐蚀性。
这样可以保证地面的使用寿命，并且减少地面材料的更换和维护成本。
3.地面平整度要达到要求建筑防静电地面的平整度对于地面的导电性能和使用效果有很大影响。
地面平整度不仅影响地面材料的安装和使用，还会影响人员的行走和设备的运行。
因此，地面的平整度要达到相关标准的要求。
接地及防静电要求
接地及防静电要求由于计算机网络系统的核心设备都放置在计算机机房内，因而对机房提出了较高的环境要求，良好的接地系统是保证机房计算机及网络设备安全运行，以及工作人员人身安全的重要措施.按照现行《电子计算机机房设计规范》要求，计算机机房应采用下列四种接地方式：1．交流工作接地，接地电阻≤ 4 Ω；2．安全保护接地，接地电阻≤ 4 Ω；3．直流工作接地，接地电阻根据计算机系统具体要求确定；4．防雷接地，应按照现行国家标准《建筑防雷设计规范》执行。
当交流工作接地，安全保护接地，直流工作接地和防雷接地采用共用一组接地装置时，其接地电阻不应大于其中最小值。
直流地的接法通常采用网格地，直流网格地应采用铜带，在活动地板下面按一定密度成交叉网格排列，其交叉点与活动地板支撑的位置要交错排列，网格地交点处需用锡焊焊接在一起。
为了使直流网格地与大地绝缘，在铜带下应垫2～3mm 厚的绝缘橡皮或聚氯乙烯等绝缘物体.接地引下线应选用多芯铜电缆。
计算机终端及网络的节点机柜不宜就地做接地保护，应由系统统一考虑设计，以防止不同接地系统的电压差而损坏设备，以确保整个系统的等电位。
静电防护也是机房安全要求的一个重要环节，当静电电压达到2KV 时，人就会有受电击的感觉，静电电压积累到一定程度，也会导致设备发生故障，通常机房内绝缘体的静电电压不应大于1KV，因而机房必须采取较好的静电防护措施。
其它防护措施1、避免系统设计遗留防雷隐患由于网络工程设计人员的技术水平参差不齐，部分设计人员不仅缺乏防雷安全知识，而且缺乏防雷安全意识，往往导致网络系统在布线设计时就留下了防雷安全隐患.因此，对室外网络布线，应尽量使用光纤通信介质，如果使用电缆应避免使用架空走线方式，而采取地埋敷设电缆。
另外，信息中心是网络系统的核心，网络的重要通信设备均设置在此，所以计算机机房的选位也涉及到防雷安全，从防雷角度考虑，计算机机房应避免选择在大楼的顶部或边角位置，对多层或高层建筑物宜设置在二，三层，以减轻建筑物遭雷击时直接雷对网络设备的冲击。
防静电接地线与消防要求
防静电接地线与消防要求
防静电接地线与消防要求是相互关联的，因为静电可能会引发火灾或爆炸等安全事故。
因此，在消防安全方面，需要采取相应的措施来确保防静电接地线的可靠性和有效性。
首先，防静电接地线的电阻值必须符合规范要求。
根据国家规范，防静电接地线的电阻值不得大于100欧姆，这是为了保证静电能够迅速地通过接地线导入地面，从而避免静电的积累和产生危害。
其次，防静电接地线的安装方式和连接方式必须符合规范要求。
例如，接地导体应采用铜线或铜排进行，导体的截面积应符合规定要求。
同时，接地导体应放置在地下深度不少于0.6米的地方，接地体材质应为耐腐蚀性好的铜质或镀锌钢。
此外，接地导体与设备、机组、贮罐等固定接地端子或螺栓连接时，应采用可靠的连接方式，如焊接端子连接或固定螺丝连接等。
最后，防静电接地线应定期进行检测和维护。
使用接地电阻测试仪对防静电接地线的阻值进行测量，确保其符合规范要求。
同时，还要检查接地导体是否出现腐蚀或损坏等情况，定期进行清洗和防腐处理，以延长使用寿命。
总之，防静电接地线是确保消防安全的重要措施之一。
通过采取相应的措施，确保防静电接地线的可靠性和有效性，可以有效地预防静电引起的火灾或爆炸等安全事故。
esd接地标准
esd接地标准一、防静电地线的埋设1. 防静电地线应埋设在10M以外，以确保接地的可靠性和稳定性。
2. 在3-5m的范围内，挖深0.5m以上的坑，以确保地线的埋设深度。
3. 将2m以上铜包钢垂直接地极打入坑内，以增加接地效果。
4. 在垂直接地极之间加入降阻模块，以降低接地电阻。
5. 用70㎡绞线将这三处焊接在一起，以形成可靠的接地线。
6. 用16m㎡绝缘铜芯线焊上引入室内为干线，以确保室内设备的接地。
7. 坑内施以适量降阻剂，以增加土壤导电性。
8. 填埋后用接地电阻测试仪测量，接地电阻应小于4Ω，以确保接地的有效性。
9. 每年至少测试一次，以确保接地的持续性和稳定性。
二、防静电接地的设备要求1. 所有需要接地的设备，包括电子设备、机械设备、管道等，都应进行防静电接地。
2. 设备的外壳和内部金属部件应通过专用接地线连接到防静电接地端子排。
3. 接地线应使用专用的、低阻抗的导线，以确保良好的电气连接。
4. 对于大型设备，应使用多个接地端子排，以确保接地的稳定性和可靠性。
三、防静电接地的操作要求1. 在操作电子设备时，应先将其接地端子连接到防静电接地线。
2. 在操作机械设备时，应将金属外壳和内部部件通过接地线连接到防静电接地端子排。
3. 在进行维修和检查时，应先断开接地线，以确保设备和人员的安全。
4. 在进行任何可能产生静电的操作时，应采取额外的防静电措施。
四、防静电接地的测试要求1. 每年应对所有设备和系统进行一次防静电接地测试。
2. 对于新安装或更改过的设备和系统，应在安装完成后进行测试。
3. 测试应包括检查接地线的电阻值和连接情况，以确保其符合要求。
4. 如果测试结果不符合要求，应立即采取措施进行修正。
五、防静电接地的标识要求1. 所有防静电接地端子排和连接点都应有明显的标识，以表明其用途和连接方式。
2. 标识应包括接地端子的编号、连接方式、制造商名称等信息。
3. 在设备上应有防静电接地的警示标识，以提醒操作人员注意安全操作。
