定风量阀说明书
定风量阀工作原理
定风量阀工作原理概述定风量阀是一种用于调节建筑空调系统中空气流量的控制装置。
它可以控制风量，从而保证室内空气的流动和分配，达到最佳的舒适性和能源效率。
本文将介绍定风量阀的工作原理、结构、种类、应用范围和注意事项。
一、工作原理定风量阀的工作原理是通过改变阀门的开度来控制风量，从而调节建筑空调系统中空气流量的控制装置，实现室内空气的流动和分配。
定风量阀是建筑空调系统中非常重要的控制装置之一。
在空调系统中，定风量阀通常会安装在送风管道的分支处。
通过调节阀门的开度，可以实现送风管道中的空气流量控制。
当阀门关闭时，送风管道中的风量为零，室内空气无法得到循环供应。
而当阀门全开时，送风管道中的空气流量最大，室内空气循环最为充分。
在定风量阀的控制下，建筑空调系统中制冷或制热空气的供应和分配可以得到精确的控制，实现舒适的室内环境。
定风量阀的控制可以使用手动或自动方式进行。
手动方式需要人工调节阀门的开度，对于较小的空调系统来说比较实际。
而对于较大的系统和需要自动控制的场合，则需要采用自动控制方式。
通过传感器实时检测室内温度或湿度等参数，调节定风量阀的开度，以达到所需的室内环境目标。
二、结构定风量阀的结构由阀体、阀座、阀门、调节手柄、空气流量传感器等部分组成。
1. 阀体：阀体是定风量阀的主体部分，负责链接空调管道的供、排气口，用来维持稳定的风量和压力。
2. 阀座：阀座是安装在阀门处的垫片，用来保证阀门与阀体连接的密闭性。
通常，阀座会使用硅橡胶等耐磨耐腐蚀材料制成。
3. 阀门：阀门是定风量阀的关键部件，它可以通过调节开度来控制空气流量。
阀门一般是流线型造型，既美观实用，同时具有良好的耐用性和可靠性。
4. 调节手柄：调节手柄是用于手动控制阀门开度的组件。
通常，定风量阀还配备了流量调节指示器，可以方便地进行调节。
5. 空气流量传感器：空气流量传感器主要用于自动调节控制。
它可以通过检测空气流量大小来实现精准的控制，保障空气的质量和舒适性。
LM230A-F风阀执行器说明书
风阀执行器，用于楼宇设备装置中的风阀控制• 风阀尺寸约 1 m²• 运行扭矩 5 Nm• 额定电压 AC 100...240 V• 控制方式 开关型, 三态• 机械接口 方轴 8x8 mm技术参数电气参数额定电压AC 100...240 V额定电压频率50/60 Hz额定电压范围AC 85...265 V运行功耗 1.5 W保持功耗0.5 W变压器容量 3.5 VA连接方式电缆 1 m, 3x 0.75 mm²并联运行可以 (注意功耗)功能参数运行扭矩5 Nm运行方向可用开关选择 0 (逆时针旋转) / 1 (顺时针旋转)手动操作按下手动操作钮，执行器齿轮机构解锁旋转角度最大 95°旋转角度说明可通过机械限位在两端进行调节电机运行时间150 s / 90°噪音等级（电机）35 dB(A)机械接口方轴 8x8 mm位置指示机械式，可插拔安全参数防触电保护等级IEC/EN II，加强绝缘防护等级UL II，加强绝缘电气防护等级IEC/EN IP54NEMA/UL 防护等级NEMA 2附件UL Enclosure Type 2EMC CE 遵循 2014/30/EU低电压指令CE 遵循 2014/35/EUIEC/EN认证IEC/EN 60730-1 和 IEC/EN 60730-2-14UL 认证cULus 遵循 UL60730-1A，UL60730-2-14 和CAN/CSA E60730-1执行器上是否印有UL标识取决于组装线所在地，但任何情况下执行器均符合UL标准。
卫生检验遵循VDI 6022 第1部分 / SWKI VA 104-01, 可清洁、可消毒、低排放运行方式类型 1额定冲击电压 2.5 kV污染等级3环境湿度最大 95% 相对湿度，无结露环境温度-30...50°C [-22...122°F]安全参数存储温度-40...80°C [-40...176°F]维护免维护重量重量0.41 kg技术参数••••••••安全注意事项该设备是专为供热、通风及空调行业所设计。
制药企业洁净厂房定风量阀与变风量阀在房间恒风量恒压差的控制策略
制药企业洁净厂房定风量阀与变风量阀在房间恒风量恒压差的控制策略摘要:随着科技的不断发展与进步，对制药企业洁净厂房的要求也越来越高，尤其是对风量、压差的控制。
本文对定风量与变风量阀进行了介绍，并对其安装提出了控制策略，望对相关人员有所帮助。
关键词:风量阀；定风量阀；风量压差；控制前言由于现代化工业不断的快速发展，技术含量的复杂性也变得越来越高，为越来越多的行业适应洁净厂房内装配与产品生产，确保设备稳定的质量与高寿命的使用，现代化的洁净厂房在各行各业中得到不断的运用，怎样确保现代化洁净厂房内的洁净度等级一直满足于生产工艺需求引起了人们高度的重视。
制药企业的各洁净厂房进行风量、压差的恒控制，目的是确保洁净厂房平衡暂时被破坏或处于正常工作之时，空气均可由洁净度较高区域向洁净度较低区域流，使污染的空气对洁净厂房的洁净度不造成干扰。
洁净厂房的压差、风量控制在制药企业的洁净厂房净化空调的系统设计中属于重要的环节，是洁净区的洁净度得到保障的一个重要举措。
制药企业HVAC的系统是确保药品高质量的主要系统，唯有确保气流合理的组织与对压差、风量进行有效的控制，才可以达到GMP的规定洁净度标准及工艺的要求。
1变风量与定风量阀的介绍通过设置变风量阀、定风量阀，自动的控制洁净厂房的压差、风量，使空调系统的回风利用率得到提高。
控制洁净厂房的压差、风量就可控制洁净厂房各个房间之间气流渗透的方向，是洁净厂房控制交叉污染与污染的重要举措。
变风量阀、定风量阀根据阀体的类型可分为文丘里阀与蝶阀，变风量阀应需具备反馈信号，控制器与执行机构，反馈信号能够为风量进行信号的反馈，例如PLC的控制应器按照系统的要求，风量由指定的阀体来运行，也能够根据房间内压差的信号，由PLC的控制器按照房间内压差信号的变化情况，对阀体运行的风量进行控制。
定风量阀通常是自力式的阀，不必有反馈信号，仅需要设定运行的风量即可。
变风量阀所执行机构的动力可以是电力，24V的交流电，也可以是压缩空气，制药企业在洁净的厂房，通常选择与220V的单相电源相接，变压器根据阀体的执行机构自备。
风量调节阀使用说明书
3．风阀就位前必须检查其适用范围、安装位置、气流方向和操作面是否正确。
4．风阀的开闭方向、开启角度应在可视面有准确的标识。
5．安装在高处的风阀，其手动操纵装置宜距露面或操作平台1.5-1.8m。
9．用于洁净通风系统的风阀安装前必须按要求清洁阀体内表面，达到相应的洁净标准后封闭两端，封装板在就位后方可去除。擦洗净化空调系统风阀内表面应采用不掉纤维的材料，擦洗干净后的风阀不得在没有做好墙面、地面、门窗的房间内存放，临时存放场所必须保持清洁。
10.输送介质温度超过80℃的风阀，除按设计要求做好保温隔热外，还应仔细核对伸缩补偿措施和防护措施。
14.风阀安装的水平度误差不大于3%，垂直度误差不大于2%，不单独设支、吊架的风阀安装公差随风管一起控制精度。采用薄钢板法兰风管连接应符合下列规定：
14.1连接完整无缺损，表面应平整，无明显扭曲。
14.2弹簧夹或紧固螺栓的间隔不应大于150mm，且分布均匀，无松动现象。
15.风阀安装后一般与风管系统一同进行严密性检测与试验，但为了减少风阀的调整试验次数，应对电动风阀和洁净系统、实验室风系统的风阀单独进行安装完毕后的后的各风阀的开启角度应用色漆标识清楚，并做好记录。
18.附安装实例图（依据国家建筑标准设计图集07K120《风阀选用与安装》）
18.1吊架，吊支架安装图
18.2侧墙斜撑型安装图
18.3电动风量调节阀安装图
对于执行器保温盒一侧风阀与风管法兰连接，推荐采用铆钉联结
18.4风阀安装材料表
风量调节阀CVD
安装指导手册
风量调节阀CVD安装指导手册
浩盾halton-定风量阀RMC_C

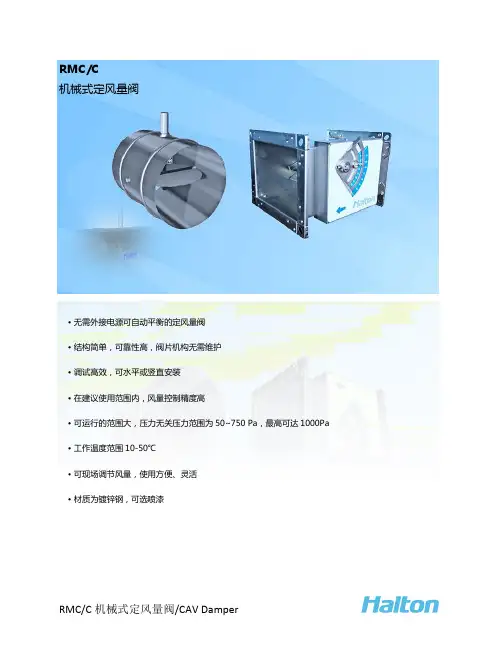

RMC/C机械式定风量阀•无需外接电源可自动平衡的定风量阀•结构简单，可靠性高，阀片机构无需维护•调试高效，可水平或竖直安装•在建议使用范围内，风量控制精度高•可运行的范围大，压力无关压力范围为50~750 Pa，最高可达1000Pa•工作温度范围10-50℃•可现场调节风量，使用方便、灵活•材质为镀锌钢，可选喷漆RMC/C机械式定风量阀/CAV Damper功能及原理原理•定风量阀RMC/C是一个不需外接电源的独立控制元件，可不受上游压力变化的影响而保持所需的风量。
因此无需进行系统平衡。
•当管道动压增加时，风阀转动，从而增加了压力损失，防止风量过大。
同样，动压变小时，弹簧/气囊带动叶片向风量变大的方向运动，降低压力损失，从而保持恒定的风量。
•定风量阀包括一个由轴承支承并连接到一个调节弹簧/气囊的风阀叶片。
所需风量由气体的动力和弹簧牵引相互平衡产生的节流作用实现的。
工作范围•定风量阀由风速（如右图）决定，工作范围从每种直径对应的最小压差到1000 Pa 的最大压差。
•例如，如果管道风速为7 m/s，则单位压降约为100 Pa以上。
材质RMC/C机械式定风量阀/CAV DamperRMC/C 机械式定风量阀/CAV Damper快速选型尺寸(单位mm)阀体长度均为400，圆形插接外径比公称直径小2，方形标准法兰连接，调节盒尺寸205x180。
RMC/C 机械式定风量阀/CAV Damper压降及噪声参数RMC/C-N-100RMC/C-N-125RMC/C-N-160RMC/C-N-200RMC/C 机械式定风量阀/CAV Damper压降及噪声参数RMC/C-N-250RMC/C-N-315RMC/C-N-400声压级参数RMC/C-N空气传声RMC/C-N辐射传声安装RMC/C机械式定风量阀/CAV Damper阀体安装距离•阀体应安装在无紊流气体的地方。
管道中气流速度分布应足够均匀，无弯管、T型分支等的影响。
11、定风量阀的应用
结合工程实际浅谈定风量阀在通风空调系统中的应用潍坊文化艺术中心汪义宝摘要：介绍定风量阀在通风空调系统中几种应用方式，并说明在工程中适当运用定风量阀，可优化系统设计，有利于送、排风平衡，系统风量平衡，减少调试工作量。
关键词定风量阀通风空调系统应用定风量阀，是一种机械式自力装置，适用于需要定风量的通风空调系统中。
定风量阀风量控制不需要外加动力，它依靠风管内气流力来定位控制阀门的位置，从而在整个压力差范围内将气流保持在预先设定的流量上。
一、定风量使用特点定风量阀是自动机械机构，无需外部动力，可另加电动执行器通过遥控信号改变流量设定。
定风量阀在送、排风系统中均可应用，工作温度一般为10～50℃，压差范围为50～1000Pa，即阀前阀后至少应用50Pa压差，否则定风量阀不能工作。
这点应注意，因为新风系统新风机组的风压值一般都不大。
定风量阀安装时不受位置限制，但阀片轴应保证水平，一般要求有阀门长边1.5倍距离的直线入口风管及0.5倍距离的直线出口风管。
定风量阀控制精度高，有外部指针显示流量刻度，调节精度约为±4%，限流机构无需维护，为与系统配套，定风量阀矩形、圆形、保温、消声型均可选择。
二、在风管管路平衡上的应用在全空气系统中，由于受建筑条件的影响，各支管之间阻力肯定不均衡，一般采用三通调节阀或对开多叶调节阀来完成风量分配。
为保证重要房间或主要支管上的风量不致于过大或过小，减少调试的盲目性，可适当加设定风量阀来取代三通调节阀或对开多叶调节阀。
一组团（规划艺术馆）设计采用的方式为在每个散流器前设置一定风量调节阀，以达到风口平衡的设计目的。
我们在调试过程中通过风速仪测量风量，各风口风量偏差在定风量阀调节精度范围内。
调试工作顺利进行、费时少，充分说明只要安装时正确安装定风量调节阀，并按照设计风量值设定好定风量调节阀的开度，风口平衡调整工作将非常顺利。
三、在新风系统中的应用目前，在国内，风机盘管加新风系统的空调方式还是较普遍，尤其是宾馆客房部分，大部分写字楼、办公楼都采用这种方式。
定风量阀的特点及在通风空调中的应用.(DOC)
定风量阀的特点及在通风空调中的应用全球阀门网整理2006-3-13 来源: 【大中小】『关闭』直接进论坛摘要：定风量阀，是一种机械式自力装置，适用于需要定风量的通风空调系统中。
定风量阀风量控制不需要外加动力，它依靠风管内气流力来定位控制阀门的位置，从而在整个压力差范围内将气流保持在预先设定的流量上。
关键词：定风量阀控制流量定风量阀，是一种机械式自力装置，适用于需要定风量的通风空调系统中。
定风量阀风量控制不需要外加动力，它依靠风管内气流力来定位控制阀门的位置，从而在整个压力差范围内将气流保持在预先设定的流量上。
(一)在新风系统中的应用目前，在国内，风机盘管加新风系统的空调方式还是较普遍，尤其是宾馆客房部分，大部分写字楼、办公楼都采用这种方式。
通常做法是每层设新风机组，走道敷设新风干管，几十根支管分别从总管上接入各房间。
以宾馆客房为例，每间客房新风量一般为100m3/h，如何做到各支管的风量一致呢？一般来说，设计师往往会在新风支管上加设一只风量调节阀，期望通过后期调试手段来完成风量分配。
由于新风系统一般情况下均为干管长，支管短，而风量调节阀调节既不直观，调节精度又不理想，况且每间客房新风量只有100m3/h，风量很小，这样的调试几乎是无法完成的。
施工单位只能做到测一下新风干管的总送风量，保证各送风支管有风感这样的地步。
为了能保证各房间所送新风量能达到设计值，也无需施工单位再去一个房间一个房间的平衡，我们只需在每支新风支管上加设一只定风量阀，以上问题就迎刃而解。
在高层建筑内居住、办公的人常常抱忧新风量不足，而设计师往往感到很委屈。
因为从图纸上看，新风量标准的取值并不低，但我们往往忽略了一个问题，如何从设计角度来保证实际效果，而定风量阀在新风系统中的应用，就是一个有力的措施。
因目前定风量阀主要还是依靠进口，价格较贵，笔者建议在四、五星级宾馆，高档写字楼运用比较合适。
(二)在排风系统中的应用一个好的空调系统设计，它的排风系统必须很合理，而这一点往往得不到重视。
定风量阀技术要求
一、定风量阀技术要求
设备名称
规格型号
数量（个）
性能参数
接口直径（mm）
定风量阀
MRM D250
40
风量480m3/h，直径250;工作温度为-10℃-80℃，压差范围为50Pa-1000Pa，调节精度≤10%。风口基本结构的材质为镀锌板。
250
二、铭牌及标记
1、卖方所提供的设备，其铭牌和使用标记、警告标记等标记都必须有中文标识,且必须是永久、易识别。
2、每项设备均应有制造厂商的铭牌，并装在显著的地方，应清楚的标明至少下列内容:制造厂名称、设备名称及型号、制造年月、设备主要技术规格和参数等。
三、需提交的资料检验、检测报告书，产 Nhomakorabea合格证。
