高压熔断器检验规程
高压熔断器检验规程1.范围本标准规定了公司高压熔断器检验的检验项目及要求、注意事项等内容。
本标准适用于公司高压熔断器检验。
2.设备和工具示波器，电源装置3.参照依据GB/T 191-2008 包装储运图示标志GB 763-1990 交流高压电器在长期工作时的发热GB/T 772-2005 高压绝缘子瓷件技术条件GB/T 5273-1985 高压电器、变压器及套管的接线端子GB/T 15166.1-1994 交流高压熔断器术语GB 311.1-1997 高压输变电设备的绝缘配合4.检验项目及要求检验前应填写好“高压熔断器检验记录”中的合同号、产品名称、产品型号、出厂编号，必要时需该项目车间负责人在旁。
4.1 外观检查4.1.1 开箱检查4.1.1.1 检验包装箱应完好无损无损坏，丢失，变形现象；4.1.1.2 包装箱内应附有产品合格证，装箱单和安全使用数明书；4.1.1.3 包装箱内物品的名称，数量，型号应与包装箱一致；4.1.1.3 是否有按用户要求提供的熔管，触头，熔丝等备品，随同产品发运。
4.1.2 外壳检查4.1.2.1 检查产品表面磨砂均匀，无污点、无裂纹、无变形；4.1.2.2 检查产品铭牌是否完好；4.1.2.3 检查产品铭牌上的制造厂铭牌及厂称，产品型号名称，额定电压（kV），额定电流（A）,额定短路开断电流（kA），额定合分负荷电流（A）（仅对负荷熔断器），制造日期及出厂编号是否符合合同要求.4.1.2.4 检查熔断器接触弹簧弹性是否良好。
4.1.2.5 熔管转动轴制造是否灵活，熔管角度是否达到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。
4.2 试验检查4.2.1 开断试验4.2.1.1 开断试验方法：开断试验方法应符合通用试验条款和下列规定4.2.1.2 开断试验按表1进行，试验包括5组：第1组：验证熔断器在额定短路开断电流下的开断容量。
简述变压器保护用熔断器的选择(高压侧)
简述变压器保护用熔断器的选择与负荷开关开断能力的配合目前采用负荷开关-熔断器组合电器对10kV变压器保护的数量极大，根据我们公司生产负荷开关多年的情况来看，负荷开关、熔断器、转移电流三者与变压器保护要求如何匹配是用户经常提出的问题，希望作如下简述：一、熔断器额定电流的选择原则变压器的额定容量为SN，额定电压为UN，则变压器高压侧一次额定电流IN1的大小由下式提供：设变压器分接开关按-5%分接抽头计算，同时户内变压器过负荷按120%，那么变压器高压侧可能出现的电流IN可由下式确定：IN=IN1×120%×105%一般情况下，限流式熔断器的额定电流I选用变压器额定电流的1.5～3倍，其大小可由下式确定：I=(1.5～3)×IN1综合变压器容量-SN、额定电流-IN、实际电流-IN1、熔断器电流-I大小如下：二、变压器励磁电流下熔断器持续时间变压器投入时会产生励磁电流，要求该励磁电流不对所配熔断器构成损伤，那么熔断器的持续时间应大于励磁电流的持续时间，励磁电流IS的大小一般为变压器额定电流的10～20倍，绝大多数情况下不超过12倍，因此其值大小可由下式确定：IS=12×IN1其持续时间为0.1S。
为确定励磁电流下熔断器的持续时间,须引入反映熔断器动作特性的时间-电流特性曲线，如下图是我们公司常用的熔断器厂家提供的曲线，以IS作为横坐标值,分别求取对应纵坐标值,此值为不同熔断器规格的持续时间值t。
综合变压器容量-SN、励磁电流-IS、熔断器电流-I、持续时间-t表如下：由上表可以看出，熔断器按前表原则选择，变压器励磁电流持续时间均小于熔断器在该电流下的熔断持续时间，故励磁电流不会对所配熔断器造成损伤。
二、转移电流与负荷开关的开断能力熔断器应对变压器的短路故障进行保护，特别是最严重的低压侧短路故障保护，变压器阻抗电压按UK=4.5%(630KVA及以上为5%)，变压器低压侧故障时，高压侧可能产生的最大故障电流IK可由下式求得：有关转移电流在相关标准和文选中均有详细论述，我们公司生关的负荷开关中，熔断器撞击脱扣器触发负荷开关的分闸时间为T0=60ms，引入熔断器的时间—电流特性曲线，纵坐标中以T=0.9T0。
高压电气设备选型及校验
高压电气设备选型及校验解丰齐(内蒙古包头市九原区安全生产监督管理局，内蒙古包头014030) ni j’一。
…。
…“”t”。
’‘j”j÷…jj?j|。
j；…4……一?j‘’。
…j／"j’1j—j。
j j?l j2j j j。
…1“5j jj l‘jj l‘j?j、j…i。
j j j“一j j j j…’‘÷。
‘’i，|，喃耍]本文对目前市场上常用的高压电器设备进行分类分析，分别指出母线及出线、断路器等的选择及校验方法，有助于人们选择最优，(高压电气设备o，，，，’饫j建词]母线；断路器；开关‘(】_}，?，?…j。
i㈨。
，?1．．…。
，。
41，／J，i{?l，；L?L：z：，i《。
{r2i÷，，÷j}．，r√．，j t}p i?i¨…j．}k、～f 高压电气设备是电力系统重要的电气设备，不同的高压电气设备有稳定校验应选择两相短路和三相短路中最严重的—种作为计算依据。
不同的技术特点和性能，其结构不同，使用成本也不同；在实际应用3)母线的型号：220K V因三相短路暂态电流为9．951K A可选用。
中，如何选用高压电气设备，供电企业应根据技术要求、使用环境、经形母线”O K V因三相短路暂态电流为12623K A可选用管形母线。
济状况选用不同类型和不同型号的高压电气设备。
2．2斯路器的选择与棱验1高压电气设备的基本要求1)断路器的作用：断路器可用来接通或断开电路的正常工作电流、1．1对栽流导体和电器的基本要求过负荷电流或短路电流，有灭弧装置，是电力系统中最重要的控制和保各种电器和载流导体虽然由于用途不同而具有特定的参数，但它们护电器。
却具有承受电压和有电流通过的共同特点，因此存在共同的基本要求：2)断路器的选择。
断路器种类和形式的选择应根据环境条件、使1)在正常工作电流长期通过或短路电流短时通过时，发热温度都不应用技术条件及各种断路器的不同特点进行选择，发电机回路中小型机组超过允许限度：2)能承受短路电流所引起的电动力；3)具有_定的绝可选少油断路器，参考型号SN l0—10111。
高压熔断器选型
熔断器的选择方法通常将由中压熔断器（F）与真空接触器（C）组合而成的回路，简称为F+C组合回路。
F+C组合回路常作为中压系统中、小容量电动机和变压器回路的开断设备。
熔断器参数的选择，取决于熔断器本身的型式和被保护设备的种类。
工程设计中，常常为熔断器额定电流和电缆截面的选择而感到困惑。
本文简要讨论了熔断器和电缆截面的选择方法。
1 F+C组合回路应考虑的主要因素设计时应考虑的主要因素有：①熔断器的额定电压应大于或等于电网电压；②熔断器的额定分断电流应大于或等于安装点的最大短路电流；③应考虑设备特性的容差，以获得良好的保护效果；④如果熔断器通风不良，必须校验其稳态温升，以便保证其温升不超过标准值，必要时，熔断器应降低额定值使用；⑤熔断器、接触器和保护装置的过负荷保护特性三者之间应良好匹配。
2 保护变压器的熔断器2.1 熔断器须满足的要求（1） 能耐受正常负荷和可能引起的过负荷。
（2） 能耐受变压器的励磁涌流。
（3） 能分断变压器二次侧出口的短路电流，并应与低压侧的熔断器或断路器选择性配合。
（4） 若有必要，应能可靠躲过变压器低压侧电动机的成组自起动。
2.2 变压器的励磁电流峰值熔断器0.1 s的熔化电流IF0.1应大于或等于14倍变压器的额定电流ITN，即IF0.1≥14 ITN故令峰值电流为IB=IF0.1/14≥ITN （1）2.3 稳定负荷和过负荷在正常环境(即不超过40 ℃)的环境温度下，熔断器的额定电流不应小于1.3倍变压器额定电流，以避免其装入开关柜后温度升高而引起的降容影响。
一般情况下，熔断器额定电流IFN选择范围在1.3 ITN≤IFN≤1.5 ITN （2）如果变压器按连续过负荷设计，则熔断器的额定电流不应小于1.3倍过负荷电流ITg。
因此，作为一般的准则，熔断器额定电流应选择的范围为1.3 ITg≤IFN≤1.5 ITg （3）2.4 变压器二次侧的故障电流从切除故障的观点来说，故障电流ISC不应小于熔断器的最小熔断电流I3 ISC≥I3而 ISC=ITN/ud%式中，ud%为变压器的阻抗（标幺值）。
高压压断路器的选择与校验DOC

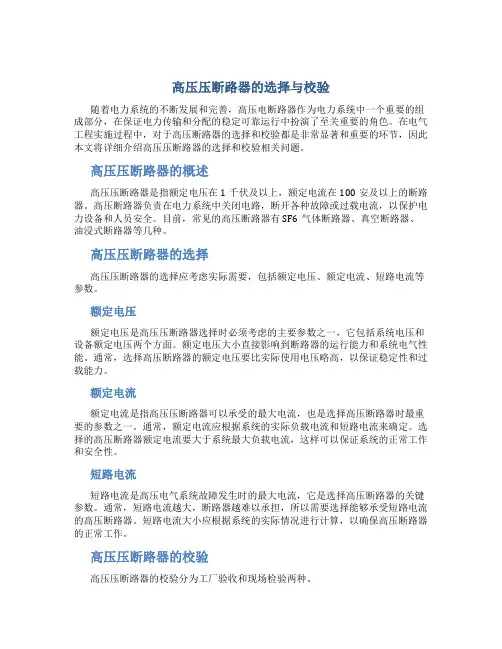

高压压断路器的选择与校验随着电力系统的不断发展和完善，高压电断路器作为电力系统中一个重要的组成部分，在保证电力传输和分配的稳定可靠运行中扮演了至关重要的角色。
在电气工程实施过程中，对于高压断路器的选择和校验都是非常显著和重要的环节，因此本文将详细介绍高压压断路器的选择和校验相关问题。
高压压断路器的概述高压压断路器是指额定电压在1千伏及以上，额定电流在100安及以上的断路器。
高压断路器负责在电力系统中关闭电路，断开各种故障或过载电流，以保护电力设备和人员安全。
目前，常见的高压断路器有SF6气体断路器、真空断路器、油浸式断路器等几种。
高压压断路器的选择高压压断路器的选择应考虑实际需要，包括额定电压、额定电流、短路电流等参数。
额定电压额定电压是高压压断路器选择时必须考虑的主要参数之一，它包括系统电压和设备额定电压两个方面。
额定电压大小直接影响到断路器的运行能力和系统电气性能。
通常，选择高压断路器的额定电压要比实际使用电压略高，以保证稳定性和过载能力。
额定电流额定电流是指高压压断路器可以承受的最大电流，也是选择高压断路器时最重要的参数之一。
通常，额定电流应根据系统的实际负载电流和短路电流来确定。
选择的高压断路器额定电流要大于系统最大负载电流，这样可以保证系统的正常工作和安全性。
短路电流短路电流是高压电气系统故障发生时的最大电流，它是选择高压断路器的关键参数。
通常，短路电流越大，断路器越难以承担，所以需要选择能够承受短路电流的高压断路器。
短路电流大小应根据系统的实际情况进行计算，以确保高压断路器的正常工作。
高压压断路器的校验高压压断路器的校验分为工厂验收和现场检验两种。
工厂验收工厂验收是指在高压压断路器出厂前进行的检验，包括额定特性试验和型式试验两种。
额定特性试验额定特性试验是对高压压断路器进行额定参数的测试，主要是指额定电流和额定电压试验。
额定电流试验是测试高压断路器的额定电流能否达到设计值。
额定电压试验是测试高压断路器的额定电压是否能够正常工作，能否承受额定电压的持续工作。
常用高压电器设备的选择提纲1
常⽤⾼压电器设备的选择提纲1常⽤⾼压电器设备的选择及校验⼀、概述常⽤⾼压电器设备的选择及校验的必要性1、中、⾼压；2、常⽤电器及导体；3、通⽤的、共性的，不包括全部；1）设备范围⾼压电器及开关柜通常包括断路器、负荷开关、隔离开关、熔断器、限流电抗器、电流互感器、电压互感器、消弧线圈、接地变压器、接地电阻器、⽀柱绝缘⼦、穿墙套管以及⾼压开关柜等。
⾼压：系指标称电压⾼于1000V(1140V)时，有的将3~66kV划为中压。
2）选择及校验的条件○1按主要额定特性参数选择，包括电压、电流、频率、开断电流等选择；○2按短路条件进⾏动、热稳定校验；○3按承受过电压能⼒及绝缘⽔平选择；（这⾥暂不讨论）○4按环境条件，如温度、湿度、海拔等选择；○5按各类⾼压电器及开关柜的不同特点进⾏选择；⾼压电器及开关柜的选择及校验表2、以上⾼压电器及开关柜⽤于频率为50Hz的情况，⽤于其它频率时应对频率进⾏校验；3、⽤熔断器保护的电器可不进⾏热稳定校验；4、采⽤熔断器保护的电压互感器回路，可不校验动、热稳定⼀、按⼯作条件选择；1、按⼯作电压；1）有关电压的名词术语；根据国家标准GB156-1993(2008)《标准电压》有关电压的定义：○1系统的标称电压：系统被指定的电压。
○2系统的最⾼电压：当系统正常运⾏时，在任何时间、系统中任何⼀点所出现的电压最⾼值，不包括系统的暂态和异常电压，例如系统的操作引起的暂态和瞬时的电压变化。
○3电⽓设备的额定电压：国家规定的电⽓设备⼯作条件，通常由制造⼚确定的电压。
○4电⽓设备的最⾼电压：考虑到设备的绝缘性能和与最⾼电压有关的其他性能所确定的最⾼运⾏电压，其数值等于所在系统的系统最⾼电压值。
电⽓设备的最⾼电压只在系统标称电压⾼于1000V(1140V)时才给出。
2）按⼯作电压选择⾼压电器及开关柜的要求；选⽤⾼压电器及开关柜，其额定电压应符合所在回路的系统标称电压，其⾼压电器及开关柜的最⾼电压Umax 应不⼩于所有回路的系统最⾼电压Uy，即：Uma x≧Uy；注意：限流式熔断器不宜使⽤标称电压低于其额定电压的系统中，2、按⼯作电流选择；1）⾼压⾼压电器及导体的额定电流Ir不应⼩于该回路的最⼤持续⼯作电流Imax，即Ir≧Imax注意：1、由于⾼压开断电器没有持续过载的能⼒，在选择额定电流时，应满⾜各种可能运⾏⽅式下回路持续⼯作电流的要求；2、当⾼压电器、开关柜、导体的实际环境温度与额定环境温度不⼀致时，⾼压电器和导体的最⼤允许⼯作电流应进⾏修正。
隔离开关、负荷开关及高压熔断器试验方法
隔离开关、负荷开关及高压熔断器试验方法一．测量绝缘电阻※工具选择：2500V兆欧表※测量隔离开关和负荷开关的有机材料传动杆的绝缘电阻※在《进网作业电工培训材料》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ试验类别额定电压KV3～15 20～35 63～220 330～500大修后1000 2500 5000 10000运行中300 1000 3000 5000 ※在《电气设备预防性试验规程》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ额定电压KV 3～15 20～35 63～220 330～500 绝缘电阻MΩ1200 3000 6000 10000 二．测量导电回路及各线圈的直流电阻※测量高压熔断器熔丝的直流电阻与同类型号产品比较，不应有明显差别。
※测量负荷开关导电回路的电阻值及测试方法应符合产品技术条件的规定。
1．电流、电压表法※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧⑴断开负荷开关各侧电源；⑵连续跳合几次开关；⑶合上K；⑷先调好电流值，再接通mV表；⑸测量3次，求取平均值。
2．平衡电桥法（电桥用法见《进网作业电工培训教材》P320※测量时，电压引线尽量靠近触头侧；电流引线在电压线外侧，宜分开不宜重叠※直流双臂电桥法：1～10－5Ω及以下⑴断开负荷开关各侧电源；⑵连续跳合几次开关；⑶连线；①被测电阻的电流端钮和电位端钮分别与电桥的对应端钮连接②靠近被测电阻的一对线接到电桥的电位端钮；③被测电阻的外侧的一对线接到电桥的电流端钮；⑷测量要尽快，因为测量工作电流较大。
三．交流耐压※导电部分对地耐压，在合闸状态下进行※断口耐压，在分闸状态下进行※若负荷开关的三相在同一箱体中，应按相间及相对地进行耐压试验；其余按相对地或外壳进行。
交流耐压试验电压标准额定电压KV 3 6 10 15 20 35 44 60 110 154 220 330 出厂24 32 42 55 65 95 －155 250 －470 570 交接及大修22 28 38 50 59 85 105 140 225（330）425 －（260）注：括号内为小接地短路电流系统1.工具选择Bs试验变压器；R1保护电阻；R2限流、阻尼电阻；G保护间隙（球隙）；A电流表；V电压表；LH电流互感器；Bx被试变压器2.试验接线图3.步骤⑴断开负荷开关的外侧电源开关；⑵验证确无电压；⑶分别进行“A对地、A断口；B对地、B断口；C对地、C断口”的耐压；缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min 的耐压值，并记录；⑷分别进行A对B；B对C；C对A的耐压；缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min 的耐压值，并记录。
高压断路器的选择与校验
第一节 高压断路器的选择与校验一．110kV 断路器的选择 (1)额定电压：U e =110kV(2)额定电流：I e >本变电站最大长期工作电流I gmaxA U S I Ng 6.480110310%)401(2.6433max =⨯⨯+⨯==（考虑变压器事故过负荷的能力40%）(3)查电气设备手册选择断路器型号及参数如表11-1(4)校验：①U e =110kV=U N ②I=1000A>480.6A ③额定开断电流校验：110kV 母线三相稳态短路电流 Ip =4.1 KA LW25-110/1000断路器的额定开断电流＝25KA 符合要求。
④动稳定校验 ：110kV 母线短路三相冲击电流i imp =10.455 (kA) LW25-110/1000断路器的动稳定电流I gf =63(kA)iimp<I gf 符合动稳定要求⑤热稳定校验：110kV 母线短路热容量：Q dt =p I 2t ep =72.16 (kA 2S) LW25-110/1000断路器的4秒热稳定电流：I t =25(kA)I t 2t=252×4=2500(kA 2S)imp I 2t ep <I t 2t 符合热稳定要求⑥温度校验：LW25-110/1000断路器允许使用环境温度：-40℃～40℃ 本变电站地区气温：-12℃～38℃，符合要求。
通过以上校验可知，110kV 侧所选LW25-110/1000断路器完全符合要求。
二．主变35kV 侧断路器及分段断路器的选择 （1）额定电压：U e =35kV（2）额定电流： I e >本变电站35KV 母线最大长期工作电流I gmaA U S I N g 3.67235310403335max =⨯⨯==（3）查电气设备手册选择断路器型号及参数如表11-2（4） 校验：①U e =35kV=U N ②I=1250A>I gmax =316A ③额定开断电流校验：35kV 母线三相稳态短路电流k I =5.55KA LW6-35/1250断路器的额定开断电流＝25KA 符合要求。
