电力电子技术复习题(整理版)
电力电子技术复习题（整理版）电力电子技术复习题—、填空题1、晶闸管是三端器件，三个引出电极分别是：_______ ■极、 ___ 和______ ■极。
2、单相半波可控整流电路中，控制角a的最大移相范围是____________ 。
3、对于同一个晶闸管，其维持电流I H 擎住电流I I （数值大小关系）。
4、在GT和IGBT两种自关断器件中，属于电压驱动的器件是，属于电流驱动的器件是。
5、在输入相同幅度的交流电压和相同控制角的条件下，三相可控整流电路与单相可控整流电路比较，三相可控整流电路可获得的输出电压。
6、为了使电力晶体管安全、可靠地运行，驱动电路和主电路应该实行____________。
7、把交流电能转换成直流电能称整流，把一种直流电能转换成另一种直流电能称__________ ，而把直流电能转换成交流电能称 _________ 。
8、可关断晶闸管（GTO的电流关断增益B off的定义式为B of= ______________ 其值越_______ 越好。
9、单相全控桥式整流大电感负载电路中，晶闸管的导通角B = 。
10、将直流电能转换为交流电能，并把交流电能直接提供给交流用电负载的逆变电路称为变器。
11、________________________________________________________________________________ 对于普通晶闸管，在没有门极触发脉冲的情况下，有两种因素会使其导通，一是 _______________ 过高，二是 _______________ 。
12、晶闸管一旦导通，门极就失去了控制作用，故晶闸管为___________ 器件。
能保持晶闸管导通的最小电流称为 _________ 。
13、电压型单相桥式逆变电路中，与开关管反并联的二极管起着____________ 口防止开关器件承受反压的作用。
14、电力电子电路中为了实现主电路与控制电路的隔离，常采用的隔离方法有____________ 隔离和 _________ 隔离。
15、单相半波可控整流电路中，从晶闸管开始导通到关断之间的角度称为_____________ 。
16、正弦脉宽调制（SPWM的载波信号波形一般是_____ 波，基准信号波形为_________ 波。
17、单相全控桥式整流大电感负载电路中，晶闸管的导通角B = 。
18、逆变器分为_____ 逆变器和________ 变器两大类型。
19、SPWM有两种调制方式：单极性和 ____ 制。
20、电流型逆变电路的直流侧往往串联有大电感，其作用是______________________ 。
21、把晶闸管承受正压起到触发导通之间的电角度称为___________ 。
22、晶闸管是硅晶体闸流管的简称，常用的有螺栓式与___________ 。
23、选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以____________。
24、三相桥式整流电路控制角a的起算点，如a= 30。
，在对应的线电压波形上脉冲距波形原点为 _____________ 。
25、晶闸管元件并联时，要保证每一路元件所分担的电流___________ 。
26、将直流电逆变为某一频率或可变频率的交流电直接___________ 的过程称为无源逆变。
27、电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFr等于________ ，设U2为相电压有效值。
28、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________ 。
29、晶闸管串联时，给每只管子并联相同阻值的电阻R是________ 昔施。
30、抑制过电压的方法之一是用________ 收可能产生过电压的能量，并用电阻将其消耗。
31、按照电力电子器件能够被控制电路信号所控制程度，可以将电力电子器件分为三类：不可控器件， _________________ ，_______________ 。
32、 晶闸管承受 _____ 电压时，仅在 ____ 极有触发电流的情况下，才能导通。
33、 三相半波可控整流电路中，电阻性负载，当控制角为 _______ 时，其u d 和i d 的波形断续。
34、 在共阳极整流电路中，电路换相总是换到阴极电位 _________ 那一相。
35、 在三相桥式全控整流电路中，如按顺序触发晶闸管导通，则相位依次差 __________ ，接在 同一相上两个晶闸管触发脉冲相差 ________________ 。
36、 在谐波分析中，频率与工频相同的分量称为 ____________ ，频率为工频整数倍的分量称 为 _________________ 。
37、 逆变是把 ______ 电变成 ________ 电，分为 _________ 和 ___________ 。
38、 保持开关周期不变，调节开关导通时间的控制方式称为 ________________ 。
39、 请在空格内标出下面元件的简称：电力晶体管 GTR ;可关断晶闸管 GTO ;功率场效 应晶体管 MOSFET ;绝缘栅双极型晶体管IGBT ； IGBT 是MOSFET 和GTR 的复 合管。
40、晶闸管对触发脉冲的要求是 要有足够的驱动功率、触发脉冲前沿要陡幅值要高 和触发脉 冲要与晶闸管阳极电压同步。
41、 按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源逆变器与无 源逆变器两大类。
42、 为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多， 但归纳起来可分为 零电流开关与零电压开关两大类。
43、 直流斩波电路在改变负载的直流电压时，常用的控制方式有 等频调宽控制；等宽调频控 制；脉宽与频率同时控制 三种。
44、 普通晶闸管的图形符号是，三个电极分别是 阳极A ，阴极K 和门极G 晶闸管的导通条 件是阳极加正电压，阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通；关 断条件是当晶闸管阳极电流小于维持电流IH 时，导通的晶闸管关断。
.。
45、 从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 控制角角，用a 表示。
46、 有源逆变指的是把直流能量转变成交流能量后送给电网的装置 。
47、 造成逆变失败的原因有 逆变桥晶闸管或元件损坏，供电电源缺相，逆变角太小，触发脉 冲丢失或未按时到达，等几种。
、选择题1、 晶闸管门极触发信号刚从断态转入通态即移去触发信号， 能维持通态所需要的最小阳极电 流，称为（）。
A. 维持电流 B .擎住电流 C.浪涌电流 D.额定电流2、 将直流电能转换为交流电能馈送给交流电网的变流器是（ ）。
A. 有源逆变器B.A/D 变换器C.D/A 变换器D.无源逆变器3、 在GTR 作为开关的电路中，若在转换的过程中出现从高电压小电流到低电压大电流的现 象，则说明晶体管（ ）A. 失控 B . 二次击穿 C .不能控制关断4、触发电路中的触发信号应具有（ ）。
A. 足够大的触发功率 B.足够小的触发功率 C.尽可能缓的前沿5、单相半波可控整流电路，带电阻负载，控制角a 的最大移相范围为（ ）A. 0° 〜90° B . 0° 〜180° C. 0° 〜120° D. 0° 〜150&单相半控桥，带大电感负载，直流侧并联续流管的主要作用是（ ）。
D.不能控制开通 D.尽可能窄的宽度A.防止失控现象C.减小输出电流的脉动7、晶闸管的伏安特性是指（）A.阳极电压与门极电流的关系C.阳极电压与阳极电流的关系B. 减小输出电压的脉动D.直流侧过电压保护B. 门极电压与门极电流的关系D.门极电压与阳极电流的关系8、具有自关断能力的电力半导体器件称为 （ ）A. 全控型器件B. 半控型器件C.不控型器件D.触发型器件 9、PWM 斩波电路一般米用（ ）。
A.定频调宽控制 B .定宽调频控制 C.调频调宽控制D.瞬时值控制 10、逆变电路是（A.AC/DC 变换器B.DC/AC 变换器C.AC/AC 变换器D.DC/D （变换器 11、三相桥逆变电路中， 晶闸管换相间隔为（ ）。
A.60°B.120°C.90°D.120° 12、功率晶体管驱动电路中的抗饱和电路，用来减少晶体管的（）。
A. 存储时间 B.du/dt C.di/dt D.基极电流13、为防止晶闸管误触发，应使干扰信号不超过（ ）。
A. 安全区B. 不触发区C.可靠触发区D.可触发区14、电压型逆变电路特点有（ ）。
A.直流侧接大电感B.交流侧电流接正弦波C. 直流侧电压无脉动D.直流侧电流有脉动15、 当晶闸管承受反向阳极电压时， 不论门极加何种极性触发电压， 管子都将工作在 （ ）A.导通状态B.关断状态C.饱和状态D. 不定16、 晶闸管不具有自关断能力，常称为 （ ）A.全控型器件B.半控型器件C.触发型器件D.自然型器件 17、处于阻断状态的晶闸管，只有在阳极与阴极间加正向电压，且在门极与阴极间作何处理才能使其开通（ ）A.并联一电容B.串联一电感 18、功率晶体管（GTR 的安全工作区由几条曲线所限定（ ）A.3条B.2条C.5条 19、 晶闸管过电压保护的元器件是（ ）A.快速熔断器B.RC 电路C.快速开关 20、 晶闸管变流器主电路要求触发电路的触发脉冲前沿要求 （ ）A.应缓慢上升B.不要太大C.尽可能陡 21、 电流型三相桥式逆变电路， 120°导通方式，每个晶闸管的开通时间为（ ）A.180°B.120°C.60°D.240°22、 驱动电路是电力电子器件构成的何种电路与控制电路之间的接口 （ ）A.主电路B.保护电路C.触发电路D.相控电路23、 晶闸管串联时，为达到静态均压，可在晶闸管两端并联相同的（ ）A.电阻B.电容C.电感D.阻容元件24、 晶闸管工作过程中，管子本身产生的管耗等于管子两端电压乘以（ ）A.阳极电流B.门极电流C.阳极电流与门极电流之差D.阳极电流与门极电流之和25、造成在不加门极触发控制信号即使晶闸管从阻断状态转为导通状态的非正常转折有二种 因素，一是阳极的电压上升率 du/dt 太快，二是 （ ）A.阳极电流上升太快B.阳极电流过大C.阳极电压过高D.电阻过大26、三相全控桥式整流电路中， 在宽脉冲触发方式下， 一个周期内所需的触发脉冲共有六个， C.加正向触发电压 D.加反向触发电压 D.4条D.电抗器D.有较大负电流它们在相位上依次相差（）A.60°B.120°C. 90°D.180 B. 整流器变压、逆变器变频27、PWM逆变器的特点是（）C. 直流侧电压有脉动D.系统响应慢28、 AC/DC 电路中，为抑制交流侧的过电压，可选用（ ）A.电容B.电感C.压敏电阻D.电阻29、 在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是 （ ）A.干扰信号B.触发电压信号C.触发电流信号D.干扰信号和触发信号30、 PWM 斩波电路一般采用（ ）A.定频调宽控制B.定宽调频控制C.调频调宽控制D.瞬时值控制31、 在型号KP10- 12G 中，数字10表示（）A.额定电压10VB.额定电流10AC.额定电压1000VD.额定电流100A32、 三相半波可控整流电路，电阻性负载，当控制角口为（ ）时，输出电压与电流波形断 续。
电力电子技术复习题
《电力电子技术》一一、单选题1、电阻性负载三相半波可控整流电路中，控制角的范围是（D）。
A、30°～150°B、0°～120°C、15°～125°D、0°～150°2、已经导通的晶闸管被关断的条件是流过晶闸管的电流（B）。
A、减小至擎住电流以下B、减小至维持电流以下C、减小至门极触发电流以下D、减小至5A以下3、直流斩波电路是一种（D）。
A、DC/ACB、AC/ACC、AC/DCD、DC/DC4、下列电路中，不可以实现有源逆变的是（C）。
A、三相桥式全控整流电路B、三相半波可控整流电路C、单相桥式可控整流电路外接续流二极管D、单相全波可控整流电路5、三相桥式全控整流电路中，晶闸管可能承受的正反向峰值电压（D）。
A、2U2B、U2C、U2D、U26、对于单相交交变频电路如下图，在t2~t3时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（B）。
A、P组阻断，N组逆变B、N组阻断，P组逆变C、P组阻断，N组整流D、N组阻断，P组整流7、只适用于全控型电力电子器件的换流方式为（A）。
A、器件换流B、负载换流C、强迫换流D、电网换流8、把两个晶闸管反并联后串联在交流电路中，在每半个周波内通过对晶闸管开通相位的控制，可以方便地调节输出电压的有效值，这种电路称为（B）。
A、交流调功电路B、交流调压电路C、交流电力电子开关D、变频电路9、调制法是把希望输出的波形作为调制信号，把接受调制的信号作为载波，通过信号波的调制得到所期望的PWM波形。
通常采用（A）作为载波。
A、等腰三角波B、方波C、矩形波D、正弦波10、采用（B）是电力电子装置中最有效、应用最广的一种过电流保护措施。
A、直流快速断路器B、快速熔断器C、过电流继电器D、过电流保护的电子电路二、填空题1、PWM控制就是对脉冲的（宽度）进行调制的技术，它的重要理论基础是（面积等效原理）。
电力电子技术复习题(整理版)
电力电子技术复习题一、填空题1、晶闸管是三端器件,三个引出电极分别是：______极、______极和______极.2、单相半波可控整流电路中,控制角α的最大移相X 围是__________.3、对于同一个晶闸管,其维持电流I H _______擎住电流I L 〔数值大小关系〕.4、在GTR 和IGBT 两种自关断器件中,属于电压驱动的器件是_____,属于电流驱动的器件是___.5、在输入相同幅度的交流电压和相同控制角的条件下,三相可控整流电路与单相可控整流电路比较,三相可控整流电路可获得__________的输出电压.6、为了使电力晶体管安全、可靠地运行,驱动电路和主电路应该实行_________.7、把交流电能转换成直流电能称整流,把一种直流电能转换成另一种直流电能称_________,而把直流电能转换成交流电能称_________.8、可关断晶闸管〔GTO 〕的电流关断增益βoff 的定义式为βoff =___________,其值越______越好.9、单相全控桥式整流大电感负载电路中,晶闸管的导通角θ=___________.10、将直流电能转换为交流电能,并把交流电能直接提供给交流用电负载的逆变电路称为___________逆变器.11、对于普通晶闸管,在没有门极触发脉冲的情况下,有两种因素会使其导通,一是过高,二是_______________.12、晶闸管一旦导通,门极就失去了控制作用,故晶闸管为器件.能保持晶闸管导通的最小电流称为.13、电压型单相桥式逆变电路中,与开关管反并联的二极管起着___________和防止开关器件承受反压的作用.14、电力电子电路中为了实现主电路与控制电路的隔离,常采用的隔离方法有_________隔离和_________隔离.15、单相半波可控整流电路中,从晶闸管开始导通到关断之间的角度称为__________.16、正弦脉宽调制<SPWM>的载波信号波形一般是_________波,基准信号波形为_________波.17、单相全控桥式整流大电感负载电路中,晶闸管的导通角θ=___________.18、逆变器分为_______逆变器和_______逆变器两大类型.19、SPWM 有两种调制方式：单极性和______调制.20、电流型逆变电路的直流侧往往串联有大电感,其作用是___________.21、把晶闸管承受正压起到触发导通之间的电角度称为＿＿＿＿＿＿＿.22、晶闸管是硅晶体闸流管的简称,常用的有螺栓式与＿＿＿＿＿＿＿.23、选用晶闸管的额定电流时,根据实际最大电流计算后至少还要乘以＿＿＿＿＿＿＿.24、三相桥式整流电路控制角α的起算点,如α＝30.,在对应的线电压波形上脉冲距波形原点为＿＿＿＿＿＿＿.25、晶闸管元件并联时,要保证每一路元件所分担的电流＿＿＿＿＿＿＿.26、将直流电逆变为某一频率或可变频率的交流电直接＿＿＿＿＿＿＿的过程称为无源逆变.27、电阻性负载三相半波可控整流电路中,晶闸管所承受的最大正向电压UFm 等于________,设U2为相电压有效值.28、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________.29、晶闸管串联时,给每只管子并联相同阻值的电阻R 是________措施.30、抑制过电压的方法之一是用________吸收可能产生过电压的能量,并用电阻将其消耗.31、按照电力电子器件能够被控制电路信号所控制程度,可以将电力电子器件分为三类:不可控器件,,.32、晶闸管承受电压时,仅在极有触发电流的情况下,才能导通.33、三相半波可控整流电路中,电阻性负载,当控制角为时,其d u 和d i 的波形断续.34、在共阳极整流电路中,电路换相总是换到阴极电位那一相.35、在三相桥式全控整流电路中,如按顺序触发晶闸管导通,则相位依次差,接在同一相上两个晶闸管触发脉冲相差.36、在谐波分析中,频率与工频相同的分量称为,频率为工频整数倍的分量称为.37、逆变是把电变成电,分为和.38、保持开关周期不变,调节开关导通时间的控制方式称为.39、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR的复合管.40、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步.41、按逆变后能量馈送去向不同来分类,电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类.42、为了减小变流电路的开、关损耗,通常让元件工作在软开关状态,软开关电路种类很多,但归纳起来可分为零电流开关与零电压开关两大类.43、直流斩波电路在改变负载的直流电压时,常用的控制方式有等频调宽控制；等宽调频控制；脉宽与频率同时控制三种.44、普通晶闸管的图形符号是,三个电极分别是阳极A,阴极K和门极G晶闸管的导通条件是阳极加正电压,阴极接负电压,门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流IH时,导通的晶闸管关断...45、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为控制角角,用α表示.46、有源逆变指的是把直流能量转变成交流能量后送给电网的装置.47、造成逆变失败的原因有逆变桥晶闸管或元件损坏,供电电源缺相,逆变角太小,触发脉冲丢失或未按时到达,等几种.二、选择题1、晶闸管门极触发信号刚从断态转入通态即移去触发信号,能维持通态所需要的最小阳极电流,称为〔〕.A．维持电流B．擎住电流C．浪涌电流D．额定电流2、将直流电能转换为交流电能馈送给交流电网的变流器是〔〕.A.有源逆变器B.A/D变换器C.D/A 变换器D.无源逆变器3、在GTR 作为开关的电路中,若在转换的过程中出现从高电压小电流到低电压大电流的现象,则说明晶体管〔〕.A．失控B．二次击穿C．不能控制关断D．不能控制开通4、触发电路中的触发信号应具有〔〕.A.足够大的触发功率B.足够小的触发功率C.尽可能缓的前沿D.尽可能窄的宽度5、单相半波可控整流电路,带电阻负载,控制角α的最大移相X围为〔〕.A．0°～90°B．0°～180°C．0°～120°D．0°～150°6、单相半控桥,带大电感负载,直流侧并联续流管的主要作用是〔〕.A．防止失控现象B．减小输出电压的脉动C．减小输出电流的脉动D．直流侧过电压保护7、晶闸管的伏安特性是指< >.A.阳极电压与门极电流的关系B.门极电压与门极电流的关系C.阳极电压与阳极电流的关系D.门极电压与阳极电流的关系8、具有自关断能力的电力半导体器件称为< >.A.全控型器件B.半控型器件C.不控型器件D.触发型器件9、PWM 斩波电路一般采用〔〕.A．定频调宽控制B．定宽调频控制C．调频调宽控制D．瞬时值控制10、逆变电路是〔〕A.AC/DC 变换器B.DC/AC变换器C.AC/AC 变换器D.DC/DC变换器11、三相桥逆变电路中,晶闸管换相间隔为〔〕.A.60°B.120°C.90°D.120°12、功率晶体管驱动电路中的抗饱和电路,用来减少晶体管的〔〕.A.存储时间B.du/dtC.di/dtD.基极电流13、为防止晶闸管误触发,应使干扰信号不超过〔〕.A.安全区B.不触发区C.可靠触发区D.可触发区14、电压型逆变电路特点有〔〕.A.直流侧接大电感B.交流侧电流接正弦波C.直流侧电压无脉动D.直流侧电流有脉动15、当晶闸管承受反向阳极电压时,不论门极加何种极性触发电压,管子都将工作在< >.A.导通状态B.关断状态C.饱和状态D.不定16、晶闸管不具有自关断能力,常称为< >A.全控型器件B.半控型器件C.触发型器件D.自然型器件17、处于阻断状态的晶闸管,只有在阳极与阴极间加正向电压,且在门极与阴极间作何处理才能使其开通〔〕A.并联一电容B.串联一电感C.加正向触发电压D.加反向触发电压18、功率晶体管〔GTR〕的安全工作区由几条曲线所限定〔〕A.3 条B.2条C.5 条D.4条19、晶闸管过电压保护的元器件是〔〕A.快速熔断器B.RC电路C.快速开关D.电抗器20、晶闸管变流器主电路要求触发电路的触发脉冲前沿要求< >A.应缓慢上升B.不要太大C.尽可能陡D.有较大负电流21、电流型三相桥式逆变电路,120°导通方式,每个晶闸管的开通时间为〔〕A.180°B.120°C.60°D.240°22、驱动电路是电力电子器件构成的何种电路与控制电路之间的接口< >A.主电路B.保护电路C.触发电路D.相控电路23、晶闸管串联时,为达到静态均压,可在晶闸管两端并联相同的〔〕A．电阻B．电容C．电感D．阻容元件24、晶闸管工作过程中,管子本身产生的管耗等于管子两端电压乘以〔〕A.阳极电流B.门极电流C.阳极电流与门极电流之差D.阳极电流与门极电流之和25、造成在不加门极触发控制信号即使晶闸管从阻断状态转为导通状态的非正常转折有二种因素,一是阳极的电压上升率du/dt 太快,二是< >A.阳极电流上升太快B.阳极电流过大C.阳极电压过高D.电阻过大26、三相全控桥式整流电路中,在宽脉冲触发方式下,一个周期内所需的触发脉冲共有六个,它们在相位上依次相差〔〕A.60°B.120°C.90°D.180°27、PWM 逆变器的特点是< >A.逆变电路既变压又变频B.整流器变压、逆变器变频C.直流侧电压有脉动D.系统响应慢28、AC/DC 电路中,为抑制交流侧的过电压,可选用〔〕A.电容B.电感C.压敏电阻D.电阻29、在晶闸管应用电路中,为了防止误触发应将幅值限制在不触发区的信号是< >A.干扰信号B.触发电压信号C.触发电流信号D.干扰信号和触发信号30、PWM 斩波电路一般采用〔 〕A ．定频调宽控制B ．定宽调频控制C ．调频调宽控制D ．瞬时值控制31、在型号KP10－12G 中,数字10表示〔 〕A.额定电压10VB.额定电流10AC.额定电压1000VD.额定电流100A32、三相半波可控整流电路,电阻性负载,当控制角α为〔 〕时,输出电压与电流波形断续.A ．0.＜α≤30. B．30.＜α≤150.C．60.＜α＜180.D ．90.＜α＜180.33、三相桥式全控整流电路,大电感负载,当α＝〔 〕时整流平均电压Ud=0.A ．30.B ．60.C ．90.D ．120.34、功率晶体管GTR 从高电压小电流向低电压大电流跃变的现象称为< >A.一次击穿B.二次击穿C.临界饱和 D.反向截止35、三相半波可控整流电路的自然换相点是< >A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°36、快速熔断器可以用于过电流保护的电力电子器件是< >A.功率晶体管B.IGBTC.功率MOSFET D.晶闸管37、若增大SPWM 逆变器的输出电压基波频率,可采用的控制方法是< >A.增大三角波幅度B.增大三角波频率C.增大正弦调制波频率D.增大正弦调制波幅度38、晶闸管在导通状态下,管耗等于管子两端电压乘以< >A.阳极电流B.门极电流C.阳极电流与门极电流之和D.阳极电流与门极电流之差39、单相半波可控整流电路,阻性负载,导通角θ的最大变化X 围是0°～< >A.90°B.120°C.150°D.180°40、三相全控制桥式有源逆变电路,在交流电源一个周期里,输出电压脉动__________次.< >A.2B.3C.4D.641、使晶闸管保持导通所必需的最小电流是〔 〕.A 平均电流B 维持电流C 擎住电流D 浪涌电流42、单相半波可控整流电路在电阻性负载下,移相X 围是〔 〕.A 90度B 120度C 150度D 180度43、单相桥式全控整流电路,电感性负载,输出平均电压d U 的值为〔 〕.A αcos 9.02uB 2cos 19.02α+u C 2cos 145.02α+u D αcos 45.02u 44、绝缘栅双极晶闸管简称〔 〕A SITB IGCTC IGBTD GTO45、升压斩波电路的电压输入输出关系是〔 〕 A E TT U on o = B E T T U off o = C E T T T U off on o += D E T T U off o = 46、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差 A 度.A 、180°,B 、60°,c 、360°, D 、120°47、α为 C 度时,三相半波可控整流电路,电阻性负载输出的电压波形,处于连续和断续的临界状态.A,0度, B,60度, C,30度, D,120度,48、晶闸管触发电路中,若改变 B 的大小,则输出脉冲产生相位移动,达到移相控制的目的.同步电压, B、控制电压, C、脉冲变压器变比.49、在一般可逆电路中,最小逆变角βmin选在下面那一种X围合理 A .A、30º-35º,B、10º-15º,C、0º-10º,D、0º.50、在下面几种电路中,不能实现有源逆变的电路有哪几种 BCD .A、三相半波可控整流电路.B、三相半控整流桥电路.C、单相全控桥接续流二极管电路.D、单相半控桥整流电路.51、下面哪种功能不属于变流的功能〔 C 〕A、有源逆变B、交流调压C、变压器降压D、直流斩波52、三相半波可控整流电路的自然换相点是<B >A、交流相电压的过零点；B、本相相电压与相邻相电压正、负半周的交点处；C、比三相不控整流电路的自然换相点超前30°；D、比三相不控整流电路的自然换相点滞后60°.53、如某晶闸管的正向阻断重复峰值电压为745V,反向重复峰值电压为825V,则该晶闸管的额定电压应为〔 B 〕A、700VB、750VC、800VD、850V54、单相半波可控整流电阻性负载电路中,控制角α的最大移相X围是<D >A、0º-90°B、0º-120°C、0º-150°D、0º-180°55、在单相全控桥整流电路中,两对晶闸管的触发脉冲,应依次相差 A 度.A 、180度； B、60度； C、360度； D、120度；56、可实现有源逆变的电路为 A .A、单相全控桥可控整流电路B、三相半控桥可控整流电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路57、由晶闸管构成的可逆调速系统中,逆变角βmin选 A 时系统工作才可靠.A、300~350B、100~150C、00~100D、0058、α= B 度时,三相全控桥式整流电路带电阻负载电路, 输出负载电压波形处于连续和断续的临界状态.A、0度；B、60度；C、30度；D、120度；59、变流装置的功率因数总是 C .A、大于1；B、等于1；C、小于1；60、变流器工作在逆变状态时,控制角α必须在 D 度.A、0°-90°；B、30°-120°；C、60°-150°；D、90°-150°；61、三相半波可控整流电阻性负载,如三个晶闸管采用同一相触发脉冲,α的移相X围〔D〕 .A、0º--60º；B、0º--90º；C、0º--120º；D、0º--150º；62、在单相桥式全控整流电路中,大电感负载时,控制角α的有效移相X围是 A .A、0°～90°B、0°～180°C、90°～180°63、三相全控桥式整流电路带电阻负载,当触发角α=0º时,输出的负载电压平均值为<D> .A、0.45U2；B、0.9U2；C、1.17U2；D、2.34U2；64、变流装置的功率因数总是 C .A、大于1；B、等于1；C、小于1；65、三相全控桥式整流电路带大电感负载时,控制角α的有效移相X围是 A 度.A、0°-90°；B、30°-120°；C、60°-150°；D、90°-150°；三、名词解释1、二次击穿2、晶闸管的擎住电流IL3、硬开关4、无环流死区5、硬开通6、软开关7、维持电流8、有源逆变四、简答题1、晶闸管触发的触发脉冲要满足哪几项基本要求？2、什么是逆变失败？逆变失败后有什么后果？形成的原因是什么3、试说明功率晶体管<GTR>的安全工作区SOA 由哪几条曲线所限定?4、为使晶闸管变流装置正常工作,触发电路必须满足什么要求？5、什么是有源逆变？产生有源逆变的条件是什么？6、为什么GTO可通过门极驱动关断,而SCR不可以？7、试说明PWM控制的基本原理.8、无源逆变电路和有源逆变电路有何区别？9、简述交－交变频器的主要特点.10、什么是软开关技术？它的作用是什么？五、综合题1、如图所示的电路工作在电感电流连续的情况下,器件T的开关频率为100kHz,电路输入电压为220V,当RL两端的电压为400V时：<1> 求占空比的大小；<2> 当RL=40Ω时,求维持电感电流连续时的临界电感值；<3> 若允许输出电压纹波系数为0.01,求滤波电容C的最小值.2、有一开关频率为50kHz的Buck变换电路工作在电感电流连续的情况下,L=0.05mH,输入电压Ud=15V,输出电压U0=10V<1> 求占空比D的大小；<2> 求电感中电流的峰-峰值ΔI；<3> 若允许输出电压的纹波ΔU0/U0=5%,求滤波电容C的最小值.3、带续流二极管单相全波可控整流电路,大电感负载,wL>>R,U2=220V,R=20Ω.求<1> 画出a＝60o时输出电压ud与续流二极管iD的波形；<2> 晶闸管的电压、电流定额. 4、三相半波可控整流电路带大电感性负载,α＝π/3,R=2Ω,U2=220V,试计算负载电流Id,并按裕量系数2确定晶闸管的额定电流和电压.5、Buck型零电压开关准谐振变换器,如下左图所示,试分析其工作原理.6、Buck型零电流开关准谐振变换器,如下右图所示,试分析其工作原理.。
电力电子复习题及总结答案
电力电子必胜绪论填空题：1.电力电子技术是使用________器件对电能进行________的技术。
2.电能变换的含义是在输入与输出之间，将________、________、________、________、________中的一项以上加以改变。
3.电力变换的四大类型是：________、________、________、________。
4. 在功率变换电路中，为了尽量提高电能变换的效率，所以器件只能工作在________状态，这样才能降低________。
5. 电力电子器件按照其控制通断的能力可分为三类，即: ________、________、________。
6. 电力电子技术的研究内容包括两大分支：________________ 技术和________技术。
7.半导体变流技术包括用电力电子器件构成_____________电路和对其进行控制的技术，以及构成________装置和________系统的技术。
8.电力电子技术是应用在________领域的电子技术。
9.电力电子技术是一门由________、________、________三个学科交叉形成的新的边缘技术学科。
简答题1. 什么是电力电子技术？2. 电能变换电路的有什么特点？机械式开关为什么不适于做电能变换电路中的开关？3. 电力变换电路包括哪几大类？电力电子器件填空题：1.电力电子器件一般工作在________状态。
2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。
3.电力电子器件组成的系统，一般由________、________、________三部分组成，由于电路中存在电压和电流的过冲，往往需添加________。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为________、________、________三类。
5.按照器件能够被控制的程度，电力电子器件可分为以下三类：、和。
电力电子技术期末考试试题及答案(史上最全)
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
电力电子技术试题
第1章电力电子器件
1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
度。
11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。
12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源、逆变器与无源逆变器两大类。
14、有一晶闸管的型号为KK200－9，请说明KK快速晶闸管；200表示表示200A，9表示900V。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
《电力电子技术》课后复习题(附答案)
电力电子技术课后复习题（全面）1、电力电子技术是一种利用电力电子器件对电能进行控制、转换、和传输的技术。
2、电力电子技术包括电力电子器件、电路和控制三大部分。
3、电力电子技术的基本转换形式和功能：整流电路----AC/DC----整流器直流斩波----DC/DC----斩波器逆变电路----DC/AC----逆变器交流电路----AC/AC----变频器4、电力电子器件是指在可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。
5、广义上，电力电子器件也可分为电真空器件和半导体器件。
6、按照器件能够被控制电路信号所控制的程度的程度进行分类：不可控器件---------电力二极管（功率二极管PD）半控型器件---------晶闸管(SCR)全控型器件---------电力晶体管（GTR）7、全控型器件也称自关断器件。
代表元件：门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应晶体管（MOSFET）、绝缘栅双极晶体管（IGBT）。
8、按照驱动电路加在器件控制端和公共端之间信号的性质进行分类：电流驱动型：晶闸管、门极可关断晶闸管、电力晶体管等。
电压驱动型：电力场效应晶体管、绝缘栅双极晶体管等。
9、按照器件内部电子和空穴两种载流子参与导电的情况分类：双极型器件:电力二极管、晶闸管、门极可关断晶闸管、电力晶体管单极型器件：电力场效应晶体管。
复合型器件：绝缘栅双极晶体管。
10、功率二极管（PD）又称电力二极管，也称半导体整流器。
其基本结构与普通二极管一样。
有螺栓型和平板型两种封装。
正平均电流I F(A V): 电流最大有效值I 11．功率二极管的测试：用万用表的Rx100或Rx1测量。
【注】严禁用兆欧表测试功率二极管。
选择二极管时要考虑耗散功率。
不可控器件------功率二极管（电力二极管）12、功率二极管的主要类型：普通二极管、快速恢复二极管、肖特基二极管。
13、半控型器件----晶闸管（SCR）是硅晶体闸流管的简称，又称为可控硅整流器。

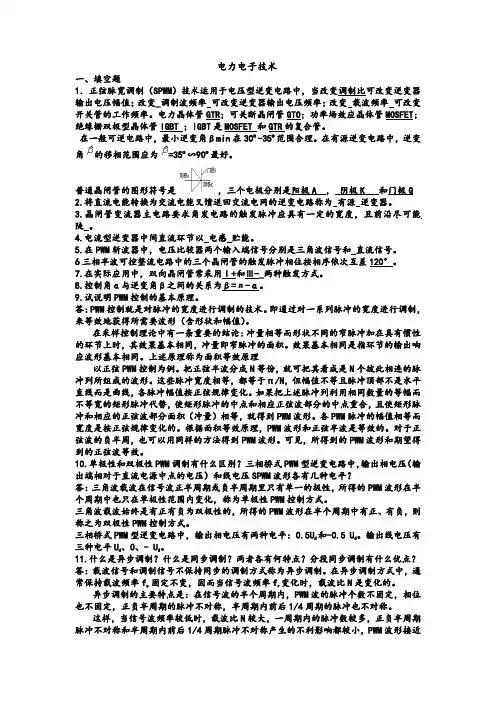

电力电子技术复习题
电力电子技术一、填空题1．正弦脉宽调制（SPWM）技术运用于电压型逆变电路中，当改变调制比可改变逆变器输出电压幅值；改变_调制波频率可改变逆变器输出电压频率；改变载波频率可改变开关管的工作频率。
电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。
在一般可逆电路中，最小逆变角βmin在30º-35º范围合理。
在有源逆变电路中，逆变角的移相范围应为=35º∽90º最好。
普通晶闸管的图形符号是，三个电极分别是阳极A，阴极K和门极G2.将直流电能转换为交流电能又馈送回交流电网的逆变电路称为有源逆变器。
3.晶闸管变流器主电路要求角发电路的触发脉冲应具有一定的宽度，且前沿尽可能陡。
4.电流型逆变器中间直流环节以电感贮能。
5.在PWM斩波器中，电压比较器两个输入端信号分别是三角波信号和直流信号。
6三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120°。
7.在实际应用中，双向晶闸管常采用Ⅰ+和Ⅲ-_两种触发方式。
8.控制角α与逆变角β之间的关系为β=л-α。
9.试说明PWM控制的基本原理。
答：PWM控制就是对脉冲的宽度进行调制的技术。
即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。
在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。
效果基本相同是指环节的输出响应波形基本相同。
上述原理称为面积等效原理以正弦PWM控制为例。
把正弦半波分成N等份，就可把其看成是N个彼此相连的脉冲列所组成的波形。
这些脉冲宽度相等，都等于π/N，但幅值不等且脉冲顶部不是水平直线而是曲线，各脉冲幅值按正弦规律变化。
如果把上述脉冲列利用相同数量的等幅而不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等，就得到PWM波形。
电力电子技术题库及答案整理版
一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L __大于__ I H。
2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是______智能功率集成电路_________。
3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM __小于__ U BO。
U _，设U2 4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_Fm2为相电压有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差__________120°_______。
6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______下降______。
7、晶闸管串联时，给每只管子并联相同阻值的电阻R是_____________静态均压________________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有___Y形和△形___二种方式。
9、抑制过电压的方法之一是用_____储能元件_______吸收可能产生过电压的能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相是在___同一相_的上、下二个开关元件之间进行。
11、改变SPWM逆变器中的调制比，可以改变_________________输出电压基波________的幅值。
12、为了利于功率晶体管的关断，驱动电流后沿应是___________(一个)较大的负电流__________。
13、恒流驱动电路中抗饱和电路的主要作用是_________减小存储时间________________。
14、功率晶体管缓冲保护电路中二极管要求采用___快速恢复__型二极管，以便与功率晶体管的开关时间相配合。
15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为：_____________________维持电流 _______________________。
电力电子技术复习题 _含答案)
12、 在单相全控桥整流电路中，晶闸管的额定电压应取 U2（）
13、 在单相桥式全控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
（）
14、 单相全控晶闸管整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。
（）
15、 三相半波可控整流电路也必需要采用双窄脉冲触发。（ ）
2 晶闸管整流电路
2、 给晶闸管加上正向阳极电压它就会导通。 （ ）
3、 晶闸管导通后其电流趋向无穷大。
（）
4、 已经导通的晶闸管恢复阻断的唯一条件是 AK 极电源电压降到零或反向。（ ）
5、 晶闸管并联使用时，必须采取均压措施。 （ ）
6、 晶闸管串联使用时，必须注意均流问题。 （ ）
7、 触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。（ ）
合型 的 PWM 控制方法。 3、 正激电路和反激电路属于 13 励磁，半桥电路和全桥电路属于 14 励磁。 4、 开关电源大都采用 15 PWM 控制器.其原理方案分为 16 、 17 和 18 三类。 5、 试填写下列电路的名称
3 / 14
半桥电路 反激电路
正激电路 全桥电路
推挽电路
4、逆变电路
中，通常采用 规则采样法 来代替上述方法，在计算量大为减小的情况下得到的效果能够满足工程需要。
3. PWM 逆变电路３种目标控制： ７ 电压、 ８
电流和圆形磁链的 ９ 压 比较、 滞环电流比较 和 三角波比较。
5. 相电压正弦波叠加 3 次谐波构成 13 与三角波比较产生 PWM，可以提高 14 利用率并降低 15 。
2 / 14
致集电极电流增大，造成器件损坏。这种电流失控现象被称这 擎住 效应。 11、 IGBT 往往与 反并联 的快速二极管封装在一起，制成模块，成为逆导器件 。 12、电力电子器件是在电力电子电路中是作为可控开关来用。电力电子器件是一种半导体开关，实际上是一种单 向单极开关。它不是理想开关，存在开关时间和开关暂态过程。开关时间尤其是关断时间限制了电力电子器件的 开关频率。 13、电力电子应用系统一般由控制电路、驱动电路和主电路组成一个系统。为了提高系统可靠性，还应加入电 压、电流检测电路和过压、过流保护电路并构成反馈闭环控制。 14.几乎所有的电力半导体器件均为 单向极性 开关。电力二极管（Power Diode）、晶闸管（SCR）、门极可 关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（Power MOSFET）、绝缘栅双极型晶体管（IGBT）中， 在可控的器件中，功率范围最大的是 SCR 晶体管 ，开关频率最高的是_PMOS 电力场效应管
电力电子技术期末复习10套及答案
电力电子技术期末复习10套及答案考试试卷(1)卷一、填空（这道题有8个小问题，每个空白1分，共20分）1、电子技术包括__信息电子技术___和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2.为了降低自身损耗，提高效率，电力电子设备一般工作在开关状态。
当设备的工作频率较高时，开关损耗将成为主要损耗。
3、在pwm控制电路中，载波频率与调制信号频率之比称为______载波比_______，当它为常数时的调制方式称为_____同步____调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为_____分段同步_______调制。
4.面积等效原则指的是___________________________基本相同。
5.在GTR、GTO、IGBT和MOSFET中，开关速度最快的是MOSFET，最大的单管输出功率是多少6、设三相电源的相电压为u2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其最大正向电压为。
7.如果逆变器电路的负载连接到电源，则称为逆变器。
如果它与负载相连，则称为逆变器。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用v1,vd1,v2,vd2表示)。
（1）在从0到T1的时间段内，当前路径为__；（2）在T1~T2时间段内，电流路径为__；(3)t2~t3时间段内，电流的通路为_______；(4)t3~t4时间段内，电流的通路为_______；(5)t4~t5时间段内，电流的通路为_______；二、多项选择题（本题共有10个子题，前4题各得2分，其余各得1分，共计14分）1、单相桥式pwm逆变电路如下图，单极性调制工作时，在电压的正半周是（）a、 V1和V4打开，V2和V3关闭，B和V1正常打开，V2正常关闭，V3和V4交替打开和关闭，C，V1和V4关闭，V2和V3打开d、v1常断，v2常通，v3与v4交替通断2、对于单相交流调压电路，下面说法错误的是（）a、当晶闸管的触发角大于电路的功率因数角时，晶闸管的导通角小于180度b、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作c、晶闸管的触发角小于电路的功率因数角。
电力电子复习资料
《电力电子技术》复习题一一、填空题（每空2分，共20分）1、电力电子技术包括（1）、（2）和（3）三个部分，它的研究任务是电力电子器件的应用。
2、电力电子的根本任务是实现电能的变换和控制，其基本形式可以分成四种，分别是（1）、（2）和（3）和（4）。
3、请填写下面各元件的英文简称，电力二极管（1）、晶闸管（2）。
4、请填写下面各元件的英文简称，功率晶体管（1）、绝缘栅双极型晶体管（2）。
5、按照电力电子器件的开关特性进行分类，可以分为（1）器件、（2）器件和（3）器件三类。
6、晶闸管的导通条件可以定性归纳为（1）和（2）。
7、对于晶闸管在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流称为（1）。
8、给晶闸管门极施加触发电压，当元件刚从阻断状态转为导通状态就撤除触发电压，此时元件维持导通所需的最小阳极电流称为（1）。
9、允许开关频率在400Hz以上工作的晶闸管称为（1），而开关频率在10kHz以上工作的晶闸管称为（1）。
10、双向晶闸管在结构和特性上可以看作是一对（1）的普通晶闸管。
11、GTR发生二次击穿必须同时具备三个条件，即（1）、（2）和（3）。
12、按照导电沟道的不同，电力MOSFET可以分为（1）和（2）两种。
13、IGBT有三个电极，分别是（1）、（2）和（3）。
14、型号为KS30-3的元件，KS表示（4），它的额定电压为（5）V，额定电流为（6）A。
15、型号为KP20-5的元件，KS表示（4），它的额定电压为（5），额定电流为（6）A。
16、型号为KK10-2的元件，KS表示（4），它的额定电压为（5），额定电流为（6）A。
17、在逆变电路中，根据负载的特点进行分类包括（1）和（2）两类逆变电路。
18、绝缘栅双极晶体管是（1））和（1）复合，结合二者的优点19、三相全控控整流电路整流输出电压的脉动频率为（1）H Z。
20、将直流电能变为交流能输出至负载的逆变电路称为（1）。
