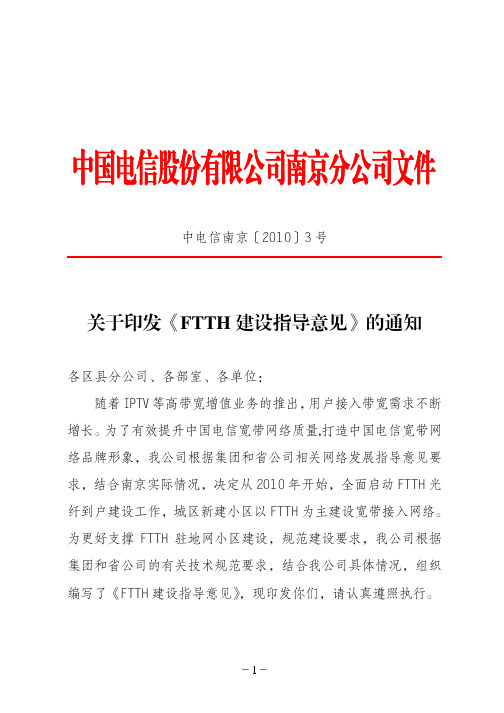

中电信南京〔2010〕3 号关于印发《FTTH 建设指导意见》的通知各区县分公司,各部室,各单位: 随着 IPTV 等高带宽增值业务的推出, 用户接入带宽需求不断 增长. 为了有效提升中国电信宽带网络质量,打造中国电信宽带网 络品牌形象,我公司根据集团和省公司相关网络发展指导意见要 求,结合南京实际情况,决定从 2010 年开始,全面启动 FTTH 光 纤到户建设工作,城区新建小区以 FTTH 为主建设宽带接入网络. 为更好支撑 FTTH 驻地网小区建设,规范建设要求,我公司根据 集团和省公司的有关技术规范要求,结合我公司具体情况,组织 编写了《FTTH 建设指导意见》 ,现印发你们,请认真遵照执行.-1-在执行过程中如有问题,请及时向投资中心反馈.二〇一〇年一月五日-2-FTTH 建设指导意见随着 IPTV 等高带宽增值业务的推出和发展, 未来宽带需求对 接入网的承载能力将进一步提高,为有效应对竞争,提升中国电 信宽带网络质量,南京公司根据集团和省公司相关网络发展指导 意见要求,结合南京实际情况,决定从 2010 年开始,全面启动 FTTH 光纤到户建设,加大 FTTH 建设投入和力度,力争使南京宽 带网接入水平在全国省会城市中处于领先地位.同时,为更好支 撑 FTTH 驻地网小区建设,规范建设要求,编写制定《FTTH 建设 指导意见》予以指导,并请结合现场实际情况制定具体方案予以 执行.一,拟建FTTH 小区,驻地网通信协议签订时对开发商的要求1.新建 FTTH 模式时户内多媒体信息箱应由开发商负责投资 和安装, 并将 220V 电源引入箱内; 在楼内单元口或弱电通道内预 留楼道光分纤箱位置,并确保多媒体信息箱通过暗管与楼道光分 纤箱连通,楼道光分线箱通过暗管与小区管道连通.箱体规格要 求由电信提供给开发商作参考. 2.FTTH 小区规模达到 800 户左右的规模时,宜在小区内争取 不小于 10 平米左右的机房作为小区接入机房或网络演进储备用 房, 当小区住户规模达 1500 户时必需争取不小于 10 平米的机房 作为设备用房.-3-二,OLT 建设部署原则 1.OLT 建设的部署要充分考虑 OLT 的覆盖半径, 下挂用户规模, ODN 网络结构,IP 城域网扁平化要求和现有光缆网络,以保证 OLT 上下行光缆接入维护方便等因素.OLT 设置应以现有光缆汇聚点 为主,尽量设置在汇聚节点,以保证接入 OLT 点应有双上行光缆 及良好的有源传输环境. 2.OLT 的部署应定位于汇聚层, 以大容量设备为主, 直联 BRAS 或 SR 为目标网络,建设初期如用户少,流量小,BRAS 端口紧张 的情况下,也可先上联到汇聚交换机. 3.在考虑 FTTH 建设模式大量推进后对 OLT 的 PON 口消耗将会 较大.为了节约主干光缆和管道资源,综合比较各种因素,当小 区规模较大时可考虑将小区节点升级为 B 类会聚节点并将 OLT 下 沉到该节点.但 OLT 下沉至小区节点需要慎重,应充分论证该节 点今后增长的可能性,在方案会审时由发展规划,建设,维护等 相关单位研究确定. 三,接入光缆网络建设原则 1.总体要求 随着 FTTH 的规模建设,接入光纤将变得像铜线一样普及,以 普通住宅用户接入为主的接入光缆主干网络应采用基于树形结构 为主的网络结构. 合理设置分光区,分光区是一个以分光分纤点为中心的小区 域光缆网络中心,要根据用户分布情况确定分光区,每个分光区-4-内设置一个分光分纤点,集中安装分光器.分光分纤点可设置在 小区内配线光交箱或客户端接入机房. 具体结构如下图:OLT 分纤点,主干光交 小区分光分纤点 楼道分纤箱 用户端接点 ONU主干光缆小区主干光缆段配线光缆入户光缆2.ODN 建设:为满足结构简单,维护便利的要求,ODN 网络目 前应采用一级分光,集中设置分光器的方式,最大限度减少活动 连接器的使用. 3.入户光缆端接:单元入户的配线光缆可视同电缆工程中的 配线和户线,按用户规模一次布放到位.考虑住宅用户需求单芯 光纤即可满足,入户皮线光缆应选择单芯.入户皮线光缆穿入用 户终端箱成端后,在86盒内装上法兰盘以便入户皮线光纤接头的 保护. 4.皮线光缆布放:目前因皮线光缆不适用于户外穿放,而采 用室内外两用光缆成本又较高,为降低ODN 建设成本,别墅住宅入 户光缆考虑采用从配线光交布放普通光缆,利用接头盒分支入户 的建设方式,每户熔接1 芯.多层,高层住宅小区可考虑在各单 元内安装楼道光分纤箱,汇聚本单元的入户皮线光缆.从分光分 纤点布放普通光缆至各单元内的光分纤箱时,应适当增加分纤箱-5-的设置,尽量减少垂直布放皮线光缆的长度,同时皮线光缆应做 好穿管保护.普通光缆与入户光缆采取热熔熔接方式,每户熔接 1 芯. 5.合理设置分光器覆盖范围:FTTH 模式对分光器和 PON 口的 需求较大,采用分光器在机房或配线光交等区域分区集中设置. 考虑配线光交容量,配线光缆投资和管道资源等因素,建议单个 配线光交分光器安装最终不宜超过 5 台;单个机房分光器安装最 终不宜超过 15 台. 6.分光器设置:分光器工程初期配置数量应根据小区内用户 入住的预测情况, 工程初期按照最多不超过小区户数的 30%比例 配置并完成至 OLT 的跳通,分光器下行按需跳接. 7.主干光缆布放:考虑到管道资源,光缆资源以及再次增放 光缆的成本等因素,FTTH 小区光缆建设中,分纤点,主干光交至 小区分光分纤点的小区主干光缆,分光分纤点至用户的配线光缆 和入户光缆应一次布放到位.分纤点,主干光交至 OLT 所在节点 的主干光缆应根据分纤点,主干光交所覆盖用户需求情况进行建 设和增补. 四,FTTH 的资源调配原则 1.总体要求 为节约投资,提高资源利用率,应加强对 OLT 的 PON 口资源 和分光器端口资源使用情况的分析和调度,按需配置 PON 口和分 光器端口资源,改变目前一次配置到位的粗放式管理模式.-6-2.资源预警和建设流程:OLT 端口和分光器端口使用情况,由 网络部按照设备端口利用率预警原则, 向建设部门提出建设需求. 当分光器端口和 PON 口资源使用达到 70%时,应通过资源预警部 门发起扩容建设. 五,缆线及器材选用 1. 主干光缆和配线光缆应采用目前通用层绞式普通光缆. 光 纤的衰减系数符合下表要求, 其余各项光学指标应符合 ITUG.652D 要求,光缆的各项指标应符合 YD/T1258 和 GB/T13993 要求. 单模光纤衰减系数表: 波长(nm) 衰减系数的 (dB/km) 1310 ≤0.36 1490 ≤0.22 1550 ≤0.222.入户皮线光缆应根据小区实际情况选择具备阻燃特性室 内皮线光缆,光缆程式采用单芯.对于别墅住宅,无中间过度盒 的楼盘可采用室内外两用皮线光缆,光缆程式采用单芯. 3.入户皮线光缆建议首选 G.657 光纤光缆, 在条件允许时可 选用 G.652 光纤光缆. 4.用户端光纤跳线在客户端条件受限, 对光纤有高弯曲半径 场景时,可选用 GGP 跳线等高强度小弯曲曲半径跳线. 5.分光器应首选 1: 分光比机框式或托盘式分光器, 32 避免 使用盒式和微型分光器.-7-6.入户光缆冷接器件主要分冷接子,L 型机械插座和快速接 头三种.要尽可能减少全程光纤转接点,降低光路损耗,并综合 考虑工程和维护造价.-8-拟文部门:资源调配投资中心 中国电信股份有限公司南京分公司综合管理部 2010 年 1 月 5 日印发-9-。
分光器配置方式

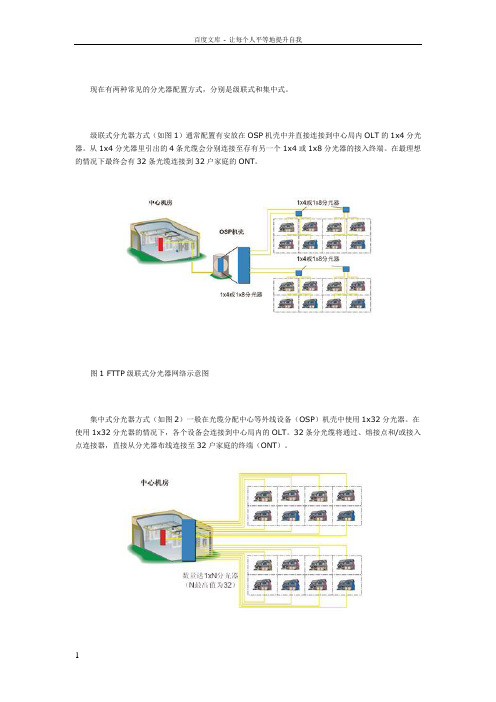

现在有两种常见的分光器配置方式，分别是级联式和集中式。
级联式分光器方式（如图1）通常配置有安放在OSP机壳中并直接连接到中心局内OLT的1x4分光器。
从1x4分光器里引出的4条光缆会分别连接至存有另一个1x4或1x8分光器的接入终端。
在最理想的情况下最终会有32条光缆连接到32户家庭的ONT。
图1 FTTP级联式分光器网络示意图集中式分光器方式（如图2）一般在光缆分配中心等外线设备（OSP）机壳中使用1x32分光器。
在使用1x32分光器的情况下，各个设备会连接到中心局内的OLT。
32条分光缆将通过、熔接点和/或接入点连接器，直接从分光器布线连接至32户家庭的终端（ONT）。
图2 FTTP集中式分光器网络体系结构就大多数应用而言，ADC公司建议采用集中式方法，因为这会具有多项显著效益。
可充分发挥OLT的效用集中式方法可以最大限度地发挥昂贵的OLT插件的最高效用。
由于在这种方式下每户家庭均通过光缆直接连接到中央，在OLT插件上不存在未使用的端口，就可以实现100%的效用。
这种方式还可以让OLT 端口实现更广范围的物理分布，这在最初开通率预计为中低水平的时候具有极其重要的意义。
而级联式分光器方式需要将来自每个1x4或1x8配置的32条光缆专门连接回中心局，这就要求各个家庭处于同一实际邻近地区内，因为它们必须接入联接在一起的接入终端。
如果没有很高的服务开通率，其中许多光缆或端口都可能成为鸡肋。
这种方式无疑需要较高的开通率以保证有效使用每个OLT端口。
以一个典型的有128户家庭的街区为例。
如果通过级联方式和专用1x4或1x8分光器为每户家庭提供服务，将需要购置4个插件和所有必要的分光器；而集中式1x32分光器方式将可以通过单个PON插件和一个分光器向最初的32户家庭用户提供服务，无论它们的实际位置在哪里。
随着收入的增多和需要服务的家庭的增多，还可以按照系统的发展情况购置额外的PON插件以添加新的一批又一批的32户家庭，不会存在闲置未使用的光缆通道。
FTTH资源录入及资源配置流程说明

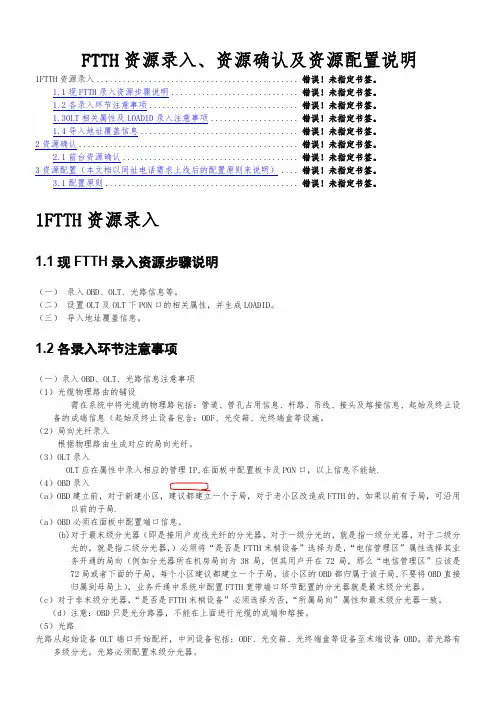

FTTH资源录入、资源确认及资源配置说明1FTTH资源录入.............................................. 错误！未指定书签。
1.1现FTTH录入资源步骤说明............................. 错误！未指定书签。
1.2各录入环节注意事项.................................. 错误！未指定书签。
1.3OLT相关属性及LOADID录入注意事项.................... 错误！未指定书签。
1.4导入地址覆盖信息.................................... 错误！未指定书签。
2资源确认.................................................. 错误！未指定书签。
2.1前台资源确认........................................ 错误！未指定书签。
3资源配置（本文档以同址电话需求上线后的配置原则来说明）.... 错误！未指定书签。
3.1配置原则............................................ 错误！未指定书签。
1.1现（一）（二）（三）1.2（1（2（3）OLT（4）OBD（a）OBD（a）OBD必须在面板中配置端口信息。
(b)对于最末级分光器（即是接用户皮线光纤的分光器，对于一级分光的，就是指一级分光器，对于二级分光的，就是指二级分光器，）必须将“是否是FTTH末梢设备”选择为是，“电信管理区”属性选择其业务开通的局向（例如分光器所在机房局向为38局，但其用户开在72局，那么“电信管理区”应该是72局或者下面的子局，每个小区建议都建立一个子局，该小区的OBD都归属于该子局,不要将OBD直接归属到母局上），业务开通中系统中配置FTTH宽带端口环节配置的分光器就是最末级分光器。
关于分光器

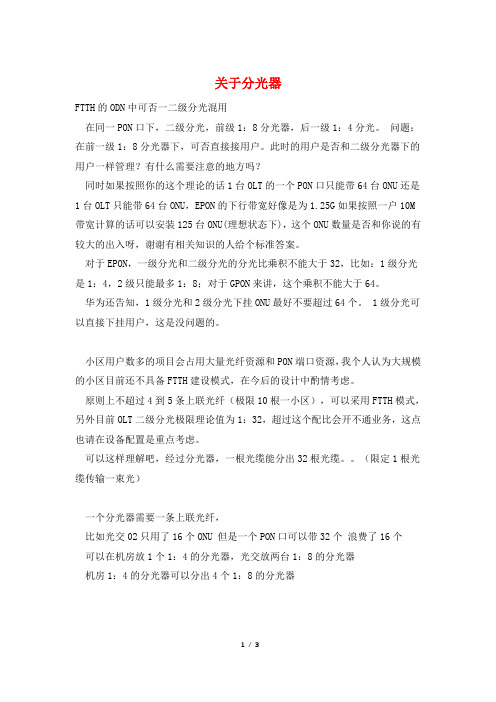

关于分光器FTTH的ODN中可否一二级分光混用在同一PON口下，二级分光，前级1：8分光器，后一级1：4分光。
问题：在前一级1：8分光器下，可否直接接用户。
此时的用户是否和二级分光器下的用户一样管理？有什么需要注意的地方吗？同时如果按照你的这个理论的话1台OLT的一个PON口只能带64台ONU还是1台OLT只能带64台ONU，EPON的下行带宽好像是为1.25G如果按照一户10M 带宽计算的话可以安装125台ONU(理想状态下)，这个ONU数量是否和你说的有较大的出入呀，谢谢有相关知识的人给个标准答案。
对于EPON，一级分光和二级分光的分光比乘积不能大于32，比如：1级分光是1：4，2级只能最多1：8；对于GPON来讲，这个乘积不能大于64。
华为还告知，1级分光和2级分光下挂ONU最好不要超过64个。
1级分光可以直接下挂用户，这是没问题的。
小区用户数多的项目会占用大量光纤资源和PON端口资源，我个人认为大规模的小区目前还不具备FTTH建设模式，在今后的设计中酌情考虑。
原则上不超过4到5条上联光纤（极限10根一小区），可以采用FTTH模式，另外目前OLT二级分光极限理论值为1：32，超过这个配比会开不通业务，这点也请在设备配置是重点考虑。
可以这样理解吧，经过分光器，一根光缆能分出32根光缆。
（限定1根光缆传输一束光）一个分光器需要一条上联光纤，比如光交02只用了16个ONU 但是一个PON口可以带32个浪费了16个可以在机房放1个1：4的分光器，光交放两台1：8的分光器机房1：4的分光器可以分出4个1：8的分光器一个PON口下所带的宽带端口有256个，能覆盖到32个ONU 不同的设备，这两个数据不一样。
如果8个ONU，就给一个1：8分光器如果20个ONU/分光器就给1：32分光器给1：8分光器的时候，在OLT机房再给一个1：4的分光器这样就是两级分光，另外其他项目还可以再装3个1：8的分光器1、“能覆盖到32个ONU”，我理解是针对分光器说的，即1路光信号可分光32路。
FTTH接入工程

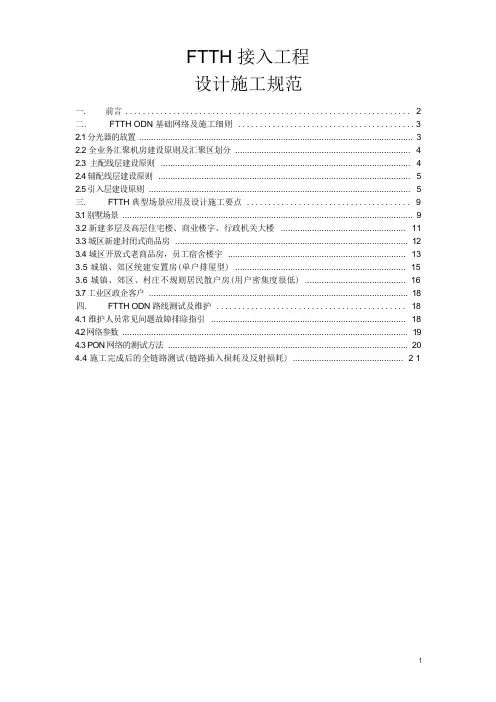

FTTH 接入工程设计施工规范一. 前言 (2)二. FTTH ODN 基础网络及施工细则 (3)2.1 分光器的放置 (3)2.2 全业务汇聚机房建设原则及汇聚区划分 (4)2.3 主配线层建设原则 (4)2.4 辅配线层建设原则 (5)2.5 引入层建设原则 (5)三. FTTH 典型场景应用及设计施工要点 (9)3.1 别墅场景 (9)3.2 新建多层及高层住宅楼、商业楼宇、行政机关大楼 (11)3.3 城区新建封闭式商品房 (12)3.4 城区开放式老商品房，员工宿舍楼宇 (13)3.5 城镇、郊区统建安置房(单户排屋型) (15)3.6 城镇、郊区、村庄不规则居民散户房(用户密集度很低) (16)3.7 工业区政企客户 (18)四. FTTH ODN 路线测试及维护 (18)4.1 维护人员常见问题故障排除指引 (18)4.2 网络参数 (19)4.3 PON 网络的测试方法 (20)4.4 施工完成后的全链路测试(链路插入损耗及反射损耗) .............................................. 2 1FTTH 并非一种新概念，已有 27 年历史，二次发展契机。
第一次 1978 年是法国、加拿大和日本，第二次 1995 年摆布主要是美国和日本。
两次发展机遇全都由于成本太高，缺乏市场需求而夭折。
由于技术的进步、某些国家的宏观信息社会发展政策和电信监管政策的驱动， 2004 年起 FTTH 进入了第三次发展机遇期。
浙江挪移公司从 2022 年开始全业务工程初期建设，搭建网络平台， 2022 年度加快建设脚步、加大建设规模，但早期的建设模式主要统一为 GPON FTTB 模式及 ADSL 语音接入，真正引入 FTTH 建设思路，并大规模推广是从 2022 年中旬开始，此时该技术已通过多年试运行，及进行了大量的工程试验及检测，前期所面临的一些关乎技术发展与推广的问题也得到相应的解决，技术相对成熟。
不同场景下光纤宽带接入方式的原则要求-联通
不同场景下光纤宽带接⼊⽅式的原则要求-联通不同场景下光纤宽带接⼊⽅式的原则要求⼀、宽带建设⽅式要求1、场景分类及建设⽅式速查表2、北⽅住宅区域（1）城市新建区域a）接⼊⽅式选择北⽅新建区域原则上应采⽤FTTH进⾏全部覆盖，对于市场部门提出暂不需要覆盖的⼩区，可不安排覆盖。
对于开发商已经完成⽤户室内综合布线的，可以采⽤PON+LAN⽅式进⾏光纤到楼覆盖⽅式。
b）⽹络⽰意图OLT机房ODN⽤户新建区域FTTH建设⽅式OLT机房ODN⽤户新建区域PON+LAN建设⽅式c）建设要点主⼲光缆不设置保护。
采⽤1：64分光⽐。
分光器可以集中设置也可以分散设置，在⾼密度⽤户区域采⽤⼀级分光，对于⽤户密度低的区域采⽤⼆级分光。
光缆应实现⼊户，在⽤户室内设置综合信息箱或光纤⾯板。
（2）、城市既有区域扩容a）接⼊⽅式选择北⽅应尽量减少不满⾜20M接⼊速率要求的既有区域扩容，对于已经完成升速的区域根据⽤户需求采⽤原有接⼊⽅式进⾏扩容。
b）⽹络⽰意图按原有接⼊⽅式扩容，请参见新建和改造区域。
c ）建设要点对于DSL 和PON 双进线区域，应加快⽤户迁移，在DSLAM 利⽤率降低后，通过少量的⽤户割接，将部分DSLAM 设备⽤户清光后，并根据设备情况，进⾏退⽹、整机利旧或板卡利旧。
（3）、城市既有区域改造 a ）接⼊⽅式选择城市住宅既有区域改造⽅式优选FTTH ，对于已有五类线综合布线的区域采⽤PON+LAN ⽅式。
对于因开发商和住户原因⽆法实现FTTH 覆盖的且⽆五类线综合布线的及城市的平房棚户区对带宽要求不⾼的区域，可以采⽤PON+DSL ⽅式。
b ）⽹络⽰意图OLT 机房ODN ⽤户改造区域FTTH 建设⽅式⼀OLT 机房ODN ⽤户改造区域FTTH 建设⽅式⼆OLT 机房ODN⽤户改造区域PON+LAN建设⽅式OLT机房ODN⽤户改造区域PON+DSL改造c）建设要点北⽅对不能满⾜20M接⼊速率要求的既有区域应分步骤有计划的进⾏改造。
ODN光分配网一二级分光扩容分析
ODN光分配网一二级分光扩容分析作者：***来源：《无线互联科技》2021年第14期摘要：互联网的快速发展，新业务、新应用不断出现，特别是“三网融合”的推行，使得人们对网络接入带宽的需求持续增加。
文章对FTTH家庭宽带扩容进行了研究，得出FTTH扩容最为简单有效的方法是进行ODN光分配网一二级分光扩容的结论。
关键词：光分配网;一二级分光;扩容1 FTTH网络概述FTTH是指将用户接入设备即光网络单元（ONU）安装在用户家中，通过入户的光纤接入网络中，通过光波分复用技术实现语音、数据、数字电视及各类智能化系统功能的一种接入方式。
FTTH接入可提供全业务、高速率、长距离接入，已成为当今宽带接入网最有效的解决方案和发展方向[1]。
FTTH系统的基本组成包括FTTH光线路终端（OLT）、光分配网（ODN）和FTTH光网络终端（ONT）3大部分，ONT即安装在家中的ONU设备[2]。
图1为FTTH系统结构图。
2 ODN光分配网建设模式2.1 ODN光分配网ODN接入层建设总体思路参照铜缆网结构，将光接入网划分为主干、配线、接入3个层次[3]，整个ODN结构分为 3段，即：OLT至一级分光器定义为主干光缆段;一级分光器至二级分光器（含一级分光模式下分纤箱）定义为配线光缆段;二级分光器（含一级分光模式下分纤箱）以下定义为户线光缆。
从图2中可以看到，FTTH接入网是一种点到多点的网络结构，即利用分光器将中心局端信号传送到多个终端用户。
分光器在FTTH网络中有两种不同的分布方式：集中分布和级联分布，分别对应一级分光和二级分光两种分光模式。
2.2 一二級分光建设区别2.2.1 光缆布放及分光器分布区别如图3所示，一级分光是指光线路终端（OLT）和光网络单元（ONU）之间的光分路器是并行的，其基本表现形式为“OLT→光分路器→ONU”，这里使用的光分路器的分光比通常是1∶64。
在一级分光应用中，为了节省光缆成本，分光器通常设置在配线光交处;局端和光分路器通过主干光缆连接，用户终端和光分路器通过配线光缆连接。
光纤分光器的作用及连接方法_概述说明
光纤分光器的作用及连接方法概述说明1. 引言1.1 概述光纤分光器是一种重要的光器件，用于将输入的光信号按照一定比例分配到多个输出通道中。
它在光通信、传感器网络、生物医学和光谱分析等领域发挥着关键作用。
本文旨在介绍光纤分光器的作用以及其连接方法。
1.2 文章结构本文主要分为五个部分进行讨论，每个部分涵盖不同的内容。
首先是引言部分，概述了文章的背景和目标。
第二部分将详细介绍光纤分光器的作用，包括原理说明、应用场景以及其优势和局限性。
第三部分将讨论光纤分光器的连接方法，包括直连法、分束耦合法和端面接触法。
第四部分将给出实例介绍，展示A型、B 型和C型光纤分光器的连接示意图和步骤说明。
最后一部分是结论与展望，总结了文章的主要观点，并展望了该领域未来的发展趋势和改进方向。
1.3 目的本文旨在全面介绍光纤分光器的作用及其连接方法，帮助读者对光纤分光器有更深入的理解。
通过详细的实例介绍和连接方法说明，读者将能够掌握正确连接光纤分光器的技巧，并了解其在不同领域的应用情况。
同时，本文还将对光纤分光器未来的发展趋势进行展望，为该领域的研究和技术创新提供参考。
2. 光纤分光器的作用2.1 原理说明光纤分光器是一种能够将输入光信号分为不同波长或功率的设备。
它基于光学元件的特性，利用不同材料和结构对入射光进行分散和折射，从而实现分离不同波长的光信号。
通常情况下，光纤分光器采用的是星型结构，包含一个输入端口和多个输出端口。
通过调整内部的耦合方式或材料特性，可以实现将入射光按照一定比例或特定波长进行拆分，并将其输出到相应的端口上。
2.2 应用场景光纤分光器在通信领域起着重要作用。
它可以在传输过程中对多个波长或不同功率的信号进行处理与分离，同时还可以提供保护和监测功能。
以下是一些主要应用场景：1. 光纤通信系统：在密集波分复用（DWDM）系统中，利用光纤分光器可以将多个波长的信号进行合并和拆分，实现高容量、长距离传输。
2. 光网络监测：通过使用适当配置的光纤分光器，可以实时监测光纤传输中的信号质量、功率衰减等参数，提供网络维护和故障排除的支持。
一、荧光分光光度计配置及参数(进口)
技术参数：*1、单色器：机刻凹面衍射光栅,900g/mm,F2.2校正像差，且可见光区高的光通量,提高检测灵敏度。
2、闪跃波长：激发300nm，发射400nm。
*3、检测器测量波长范围：200~750nm和零次光；带自增益功能：连续可调（0-1000V）4、分辨率：最低分辨率1.0nm。
5、波长准确度：最低要求±1.0nm。
*6、波长扫描速度：30~60000nm/min，调节步距1nm，亦可按时间收集数据。
7、光谱带宽：EX：1，2.5，5，10，20nm；EM：1，2.5，5，10，20nm8、光源：150w连续光源氙灯。
*9、水平狭缝，最小试样体积：0.6mL(使用标准10mm池)，微量池最小体积0.2ml。
*10、水拉曼检测激发波长350nm，带宽5nm，响应时间2.0s，取水拉曼峰处噪声，灵敏度大于800：1（RMS）；11、可进行时间扫描和定量分析，三维荧光图谱。
*12、具有全波长预扫描功能，能自动、快速地寻找到最佳的激发和发射波长。
*13、线性动态范围：6个数量级；14、全波段的光谱校正，排除仪器的依赖性，确保高精度的数据。
15、控制系统和软件15.1计算机一台：计算机配置不低于i3处理器、2GB内存、500GB硬盘、DVD可刻录光驱、22英寸LED显示器，Windows7操作系统。
15.2分析软件：定性及定量分析软件，以及与此有关的应用分析软件。
16、固体支架：配套的标准固体支架。
17、恒温样品支架17.1、冷却循环水系统：与仪器标配套的标准的国产冷却循环水系统。
18、滤光片1套，带通滤光片250-390nm，低通截止滤光片，295、320、370、395、420nm19、氙灯1支20、激光打印机1台，满足仪器使用。
21、附件、配件按正常实验配齐，安装调试后能够正常进行实验。
技术参数1 技术规格1.1 电源电压：220V，50Hz1.2 温度：10~35℃1.3 相对湿度：45~85%2 现场免费培训，各项性能指标达到技术要求，由供需双方共同签字认可，现场验收，仪器验收合格后，供方须提供整机一年免费保修，并提供终身维修服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现在有两种常见的分光器配置方式，分别是级联式和集中式。
级联式分光器方式（如图1）通常配置有安放在OSP机壳中并直接连接到中心局内OLT的1x4分光器。
从1x4分光器里引出的4条光缆会分别布线连接至存有另一个1x4或1x8分光器的接入终端。
在最理想的情况下最终会有32条光缆连接到32户家庭的ONT。
图1 FTTP级联式分光器网络示意图
集中式分光器方式（如图2）一般在光缆分配中心等外线设备（OSP）机壳中使用1x32分光器。
在使用1x32分光器的情况下，各个设备会连接到中心局内的OLT。
32条分光缆将通过配线板、熔接点和/或接入点连接器，直接从分光器布线连接至32户家庭的光网络终端（ONT）。
图2 FTTP集中式分光器网络体系结构
就大多数应用而言，ADC公司建议采用集中式方法，因为这会具有多项显著效益。
可充分发挥OLT的效用
集中式方法可以最大限度地发挥昂贵的OLT插件的最高效用。
由于在这种方式下每户家庭均通过光缆直接连接到中央集线器，在OLT插件上不存在未使用的端口，就可以实现100%的效用。
这种方式还可以让OLT端口实现更广范围的物理分布，这在最初开通率预计为中低水平的时候具有极其重要的意义。
而级联式分光器方式需要将来自每个1x4或1x8配置的32条光缆专门连接回中心局，这就要求各个家庭处于同一实际邻近地区内，因为它们必须接入联接在一起的接入终端。
如果没有很高的服务开通率，其中许多光缆或端口都可能成为鸡肋。
这种方式无疑需要较高的开通率以保证有效使用每个OLT端口。
以一个典型的有128户家庭的街区为例。
如果通过级联方式和专用1x4或1x8分光器为每户家庭提供服务，将需要购置4个PON插件和所有必要的分光器；而集中式1x32分光器方式将可以通过单个PON 插件和一个分光器向最初的32户家庭用户提供服务，无论它们的实际位置在哪里。
随着收入的增多和需要服务的家庭的增多，还可以按照系统的发展情况购置额外的PON插件以添加新的一批又一批的32户家庭，不会存在闲置未使用的光缆通道。
当应用于许多新的未开发场所，或者是有成百上千户符合条件的家庭的城市建筑过密地区时，就很容易看出这两种方法之间的经济性差异，尤其是就级联式系统的额外PON 插件需求而言，即使服务提供商预期开通率达到90%以上。
其实这个开通率也许若干年都不会实现。
通过延缓购置基础设施直到有另外的用户预订服务，服务提供商可以节约资金。
方便进行网络测试
集中式分光器方式的第二个好处在于其提供方便出入进行测试和故障诊断的能力。
除非网络以特性化的各条光缆建设，使光时域反射器（OTDR）能够识别每条单独的光缆通道，否则很难使用OTDR对多个分光器进行测试。
从集中点上几乎不可能沿着个别光缆的长度“看透”一系列分光器。
而集中式分光器配置方式可以提供一个而不是两个或更多的集中中心进行现场故障检修。
另外在整体网络管理方面，由于所有分光器都处于一个中央位置，维修技术人员可以很方便地进行检修，比如确定光缆断裂位置或处理光缆大弯曲问题。
在证明某个OSP网络合格之前有三项需要执行的基本测试：端到端链接或插入损耗测试；光回波损耗（ORL）测试以及链接映射或通过OTDR追踪的特征化测试。
这些测试需要某些网络功能进行充分的数据收集工作，包括可以通过OTDR测定的明确定义的路径以及链路损耗和ORL的连接器接口。
配有分配端口的集中式1x32分光器使OTDR能够向上追踪到中心局，向下追踪至接入终端。
此外，分配中心上可用的连接器端口可以实现在接通每个FTTP用户的过程中对分配布线进行合格性测试。
可最大限度地减少分光器信号损失
每次光信号遭遇分光器等网络部件或连接的时候，都会产生一定程度的信号损失。
因此，当分光器级联在一起时，在每个器件上都将发生损耗。
累计的损耗效应将减少信号能够传输的距离，限制光纤运行的距离。
集中式分光器通过从分配网络中消除多余的接头和/或连接器，使这种信号损失最小化。
更重要的是，每个生产制造出来的分光器都具有其自身的变异性，既有端口到端口变异性，也有波长变异性。
这个特性也被称为“均匀性”。
当把多个分光器级联在一起的时候，各个分光器的均匀性必然合在一起，以大得多的总体均匀性对系统产生负面影响。
容差堆积问题同样也会对级联式分光器方式产生影响。
而在集中式方式中，这些均匀性问题可以在一个制造过程中加以控制。
服务开通率始终是在选择网络体系结构时需要考虑的一个因素。
有人可能认为在高开通率地区中，级联式分光器方式也许更为合理，在这种情况下不需要有较广的连接范围，OLT插件也可以得到有效的使用。
然而，布线成本的节约不见得比测试更方便、灵活性较大和信号损失较小所产生的好处更重要。
级联式分光器体系结构在某些情况下也有其优点，比如通过采用不同的分离率，光缆通道可以从同一分光器传输不同的距离。
如果信号最初分离为1x4，有3个或4个用户相隔相当大的距离，下一次分离可以还是1x4而不是1x8。
这样可能可以增加几公里的传送距离，而同时只是将这个特定PON插件所支持的家庭数目减少到28户。
集中式方式将需要1x16而不是1x32的分光器来连接这些用户，将这个特定PON插件上所服务的用户数量减少到16个。
记录保管工作同样也应当予以考虑，因为同一网络中的多个分离模式和多种体系结构将使这项工作变得更加困难。
总之，级联式分光器方式在某些应用中能够行得通，尤其是在高开通率确定无疑的时候或者是在光缆成本成为较重要因素的偏远农村地区。
然而，鉴于1x32集中式方法所提供的种种好处，特别是其在许多应用中的灵活性、测试方便性和总体成本效率，建网时周密的考虑必不可少。
