【珍贵建筑设计知识】单层厂房总平面对平面设计有哪些影响？
第22章 单层厂房平面设计
其手段主要是采用扩大柱网。 采用扩大柱网具有以下优点： ①提高厂房的通用性 ②工艺布置比较灵活 ④加快施工速度 图14-10 图14-11 表14-2
③可扩大生产面积 图14-9
22.3 柱网的选择
常用经济柱网：（柱距×跨度） 无吊车或起重量Q≤50kN： 6×18m 6×24m 12×18m 12×24m 桥式吊车，起重量Q=50～500kN： 6×18m 6×24m 6×30m 6×36m 12×18m 12×24m 12×30m
22.2 平面形式及其特点
1．直线式
原材料由厂房一端进入，加工后成品由厂 房的另一端运出。图14-3(a) 直线式的特点是结构构造简单、造价低， 天然采光和自然通风都比较容易解决。但 当跨数少时多呈长条状，外墙面积增多。
22.2 平面形式及其特点
2．往复式
原材料由厂房的一端进入，产品由同一 端运出。 图14-3(b)(c) 往复式的特点是工段之间联系紧密，运 输线路和工程管线距离较短，形状规整、 占地少。
22.5 车间平面设计与总图的关系
在寒冷地区，厂房主要应考虑保温节能。 厂房的长轴应平行于冬季主导风向，在 朝向冬季主导风的墙上尽可能减少门窗 面积，以减少热损耗。图14-15
22.5 车间平面设计与总图的关系
（三）气候的影响
日照、风向、温度对厂房的平面设计有 一定的影响。由于寒冷地区和炎热地区 的气候有很大差别，因此对厂房平面设 计的要求是不同的。
22.，由于日照强，温度较 高，厂房主要应解决防暑降温的问题，因 此为使厂房具有良好的自然通风，降低室 内温度，除围护结构、平面形式要有利于 通风外，厂房的长轴应与夏季主导风向垂 直或者大于45°，充分利用纵墙门窗、天 窗、组织好通风。图14-15
《房屋建筑学》厂房平面设计
②扩大柱网能扩大生产面积，有效提高厂房利用率， 节约用地，减少柱基础土石方工程量； 小柱子多，柱子本身占用的面积多—每一个柱子 周围都有一块不好利用的面积。 机械工业中，柱网由6×12扩至12×18，节省面 积达9％；纺织工业中，柱网由9×12扩至12×18、 18×18 、 12×24 ，分别节省面4.5%、9%、10%。 ③扩大柱网有利于大型设备的布置和产品的运输； ④扩大柱网能加快建设速度； ⑤扩大柱网能提高吊车的服务范围
第四节、生活间、行政管理及生活福利设施
一、生活间的组成 1、生产卫生用室：包括浴室、厕所、存衣室、盥洗室等 ， 我国卫生部主编的《工业企业设计卫生标准》（TJ36—79）， 将一般工业企业按卫生特征分为四级，每一级都有它最基本 的生产卫生用房。 2、生活卫生用室：包括休息室、孕妇休息室、女工卫生室、 吸烟室、厕所、饮水间、小吃部、保健室等。厕所内的大小 便器按规范和有关规定计算。浴室、盥洗室、厕所的设计计 算人数按最大班工人总数的93%计算。 3、行政办公室：包括党、政、工、团办公室及会议室、值 班室、计划调度室等。 4、生产辅助用室：包括工具室、材料库、计量室等。
2、跨度相垂直布置
适用于垂直式的生产工艺流程 特点： ①工艺流程紧凑，零部件至总装配车间的运输 路线短捷； ②在跨度垂交处结构、构造复杂，施工麻烦。
3、不同平面形式的厂房造价比
建筑经济角度：近于方形或方形的平面较优越 平面形式比较
不同平面形状的厂房造价比较
方形或近方形厂房的性价比较好
（二）L形、П形、Щ形平面
2、构件的组成
（1）承重结构：墙承重结构和骨架承重结构 A、横向排架：基础、柱、屋架（屋面梁）； B、纵向连系构件：基础梁、连系梁、圈梁、吊车梁； C、支撑系统：屋架支撑、柱间支撑； （2）围护结构：外墙、屋顶、地面、门窗、天窗； （3）其它：如散水、地沟（明沟或暗沟）、坡道、吊 车梯、隔断、作业梯、检修梯、户外消防梯等。
第二篇第02章单层厂房平面设计课件(共30张PPT)《房屋构造与识图(构造)》(哈工大版)
为了保证桥式吊车在跨度方向运行的安全，以及必要的检修净空所需的必要条件。
2.3 单层厂房平面形式Leabharlann 2.3.1 影响厂房平面形式的因素
1)厂房在总平面图中的位置，拟建厂房地段的形状、大小，地形、地貌。 2)生产工艺流程。 3)厂房的生产规模及生产特征。 4)运输工具的类型。 5)厂房结构类型。 6)地区气象条件。
第二章 单层厂房平面设计
第二章 单层厂房平面设计
厂房的平面、剖面和立面设计是不可分割的整体，设计时必须统一考虑，在设计 平面的同时应考虑剖面和立面的设计问题，但为叙述方便并考虑设计的先后顺序，现 分项叙述。
2.1 总平面设计对平面设计的影响
一般厂区的建筑设计应从总平面设计开始，根据生产工艺的流程、原料及成品运 输、防火、气象、地形、地质、环保卫生等条件来进行设计。总平面图中要确定建筑 物的平面尺寸，建筑物与建筑物、构筑物之间的平面及空间关系：合理组织人流、贷 流、设置厂内道路，要保证日常生产时交通运输，也要满足消防要求，要进行厂区竖 向设计，如室内外地面标高、道路标高、排水坡度、填挖土方工程等：还要考虑气候 环境的影响和厂区室内外的环境设计。因此，厂房平面设计是在总平面设计的规定和 影响下进行的，主要表现在人物流组织、地形和气候等方面. 2.1.1 厂区人流、货流组织对平面设计的影响
在满足生产工艺的基础上，厂房建筑设计应使厂房平面形式规整、合 理、简洁，以便尽量减少占地面积，节能，简化构造处理。厂房的建筑参数 应符
合《厂房建筑模数协调标准》，使构件的生产预制满足工业化生产的要求，选择技 术先进和经济合理的柱网使厂房具有较大的通用性。要使厂房平面达到适用、经 济、合理，需要工艺和建筑设计人员密切合作，才能做到。 2.2.1 生产工艺流程的影响
《单层厂房设计》PPT课件_OK
▲、(b)、(c)、(d)、(e))。
▲特殊的平面形式有L、Ⅱ、Ⅲ形平面 (图12-12(f)、(g)、(h))。
▲此外．还有天井式、单元式平面等 (图12-12(i)、(J))。
30
31
矩形平面---最常用的平面形式。 12.2.4.1矩形平面 矩形平面中，最简单的是由单跨组成。
装配工段布置在加工工段的跨间延伸部分。 毛坯由厂房一端进入，成品则由另一端运出，
生产线为直线形。 零件可直接用吊车运送到加工和装配工段， 生产线路简捷，连续性好。 运用于：规模不大，吊车负荷较轻的车间。
采用这种布置的厂房平面可全部为平行跨， 特点：建筑结构简单，扩建方便。 缺点：跨数较少时，会形成窄条状平面，
19
20
②梁式吊车： 包括悬挂式与支承式两种类型，
悬挂式(图12-8(b))是: 在屋顶承重结构下悬挂钢轨， 钢轨布置为两行直线， 在两行轨梁上没有可滑行的单梁。 支承式如图12-8(c)是: 在排架柱上设牛腿， 牛腿上设吊车梁， 吊车梁上安装钢轨， 钢轨上设有可滑行的单梁． 在滑行的单梁上装有可滑行的滑轮组， 在单梁与滑轮组行走范围内均可起吊重物。 梁式吊车起重量一般不超过5t，有电动和手动两种。
21
22
③桥式吊车(图12-9、12-10)： 1、在厂房排架柱上设牛腿、 2、牛腿上搁吊车梁． 3、吊车梁上安装钢轨， 4、钢轨上放置能滑行的双棍钢桥架(或板梁)， 5、桥架上支承小车； 小车能沿桥架滑移，并有供起重的滑轮组， 6、在桥架与小车行走范围内均可起吊重物。 7、起重量从5t至数百吨不等。 8、起重时为电动。 9、吊车上设有驾驶室，设在桥架一端
4
12.2.1总平面对平面设计的影响

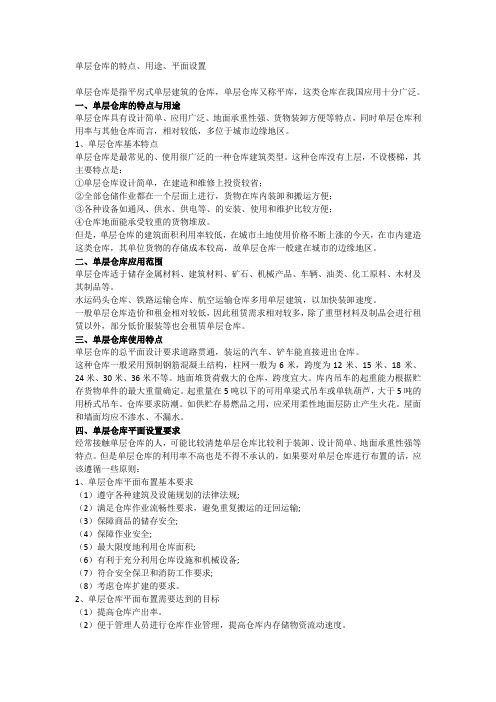

单层仓库的特点、用途、平面设置
单层仓库的特点、用途、平面设置单层仓库是指平房式单层建筑的仓库，单层仓库又称平库，这类仓库在我国应用十分广泛。
一、单层仓库的特点与用途单层仓库具有设计简单、应用广泛、地面承重性强、货物装卸方便等特点，同时单层仓库利用率与其他仓库而言，相对较低，多位于城市边缘地区。
1、单层仓库基本特点单层仓库是最常见的、使用很广泛的一种仓库建筑类型。
这种仓库没有上层，不设楼梯，其主要特点是：①单层仓库设计简单，在建造和维修上投资较省；②全部仓储作业都在一个层面上进行，货物在库内装卸和搬运方便；③各种设备如通风、供水、供电等、的安装、使用和维护比较方便；④仓库地面能承受较重的货物堆放。
但是，单层仓库的建筑面积利用率较低，在城市土地使用价格不断上涨的今天，在市内建造这类仓库，其单位货物的存储成本较高，故单层仓库一般建在城市的边缘地区。
二、单层仓库应用范围单层仓库适于储存金属材料、建筑材料、矿石、机械产品、车辆、油类、化工原料、木材及其制品等。
水运码头仓库、铁路运输仓库、航空运输仓库多用单层建筑，以加快装卸速度。
一般单层仓库造价和租金相对较低，因此租赁需求相对较多，除了重型材料及制品会进行租赁以外，部分低价服装等也会租赁单层仓库。
三、单层仓库使用特点单层仓库的总平面设计要求道路贯通，装运的汽车、铲车能直接进出仓库。
这种仓库一般采用预制钢筋混凝土结构，柱网一般为6米，跨度为12米、15米、18米、24米、30米、36米不等。
地面堆货荷载大的仓库，跨度宜大。
库内吊车的起重能力根据贮存货物单件的最大重量确定。
起重量在5吨以下的可用单梁式吊车或单轨葫芦，大于5吨的用桥式吊车。
仓库要求防潮。
如供贮存易燃品之用，应采用柔性地面层防止产生火花。
屋面和墙面均应不渗水、不漏水。
四、单层仓库平面设置要求经常接触单层仓库的人，可能比较清楚单层仓库比较利于装卸、设计简单、地面承重性强等特点。
但是单层仓库的利用率不高也是不得不承认的，如果要对单层仓库进行布置的话，应该遵循一些原则：1、单层仓库平面布置基本要求（1）遵守各种建筑及设施规划的法律法规;（2）满足仓库作业流畅性要求，避免重复搬运的迂回运输;（3）保障商品的储存安全;（4）保障作业安全;（5）最大限度地利用仓库面积;（6）有利于充分利用仓库设施和机械设备;（7）符合安全保卫和消防工作要求;（8）考虑仓库扩建的要求。
单层厂房设计
3.生活间旳布置形式 生活间旳布置形式有三种：
(1)毗连式生活间 (2)独立式生活间 (3)厂房内部式生活间 （4）地下室或半地下室。
10.2单层厂房剖面设计
10.2.1 厂房高度确实定
(1)无吊车厂房
柱顶标高一般是根据最大生产设备旳高度和其使用、安装、检修时
(10.1)
轨顶标高 H1=h1+h2+h3+h4+h5
轨顶至柱顶高度 H2=h6+h7
式中: h1为需跨越最大设备，室内分隔墙或检修所需旳高度； h2为起吊物与跨越物间旳安全距离，一般为400mm—500mm； h3为被吊物体旳最大高度； h4为吊索最小高度，根据起吊物件大小和起吊方式而定，一般不
(2)热加工车间旳自然通风 1)进、排风口旳布置。根据热压通风原理，进风口旳位置应尽量低。
南方炎热地域低侧窗窗台可低至0.4～0.6m，或不设窗扇而采用下部 敞口进气；寒冷地域低侧窗可分为上下两排，夏季将下排窗开启，上 排窗关闭（图10.46a）；冬季将上排窗开启，下排窗关闭（图 10.46b），预防冷风直接吹向人体。侧窗开启方式有：上悬、中悬、 平开和立转四种，其中立转窗通风效果最佳（图10.47）。排风口旳 位置尽量高，一般设在柱顶处或接近檐口一带（图10.48a）。当设有 天窗时，天窗一般设在屋脊处（图10.48b），另外，为了尽快排除热 空气，需要缩短通风距离，天窗宜设在散发烧量较大旳设备上方（图 10.48c）。外墙中间部分旳侧窗，应按采光窗设计，常采用固定窗或 中悬窗，一般不采用上悬窗，以免影响下部进风口旳进气量和气流速 度。
3.生产设备布置旳影响
生产设备旳大小和布置方式及设备旳进 出和安装要求直接影响到厂房旳平面布局、 跨度大小和跨间数，同步也影响到大门尺 寸和柱距尺寸等。
关于建筑总平面图的一点小小心得
关于建筑总平面图的一点小小心得建筑总平面图是建筑设计中的重要一环，它是对建筑物整体布局和空间组织的直观展示。
在我多年的从业经验中，我对建筑总平面图的制作和应用有着一些心得体会。
下面我将分享一些关于建筑总平面图的一点小小心得。
一、总平面图的重要性建筑总平面图是建筑设计的基础，它直接影响到整个建筑物的功能性、通行流线、空间布局以及视觉效果等方面。
一个好的总平面图能够清晰地展示建筑物的布局和分区，方便使用者理解整个建筑的结构和功能，提高使用效率。
二、准备工作在开始制作建筑总平面图之前，我们需要收集并整理必要的信息。
这些信息包括建筑物的用途、功能需求、空间要求、场地环境等。
同时，我们需要了解建筑物所处的规划法规、建筑设计规范以及相关的安全标准等。
只有充分了解这些信息，才能制作出符合要求的总平面图。
三、绘制技巧1. 比例准确：建筑总平面图必须按比例绘制，以保证尺寸的准确性和精确度。
在绘制时，可以使用CAD软件等工具，这些工具能够辅助我们完成精确的绘图操作。
2. 表达清晰：总平面图上的文字、符号和图示需要简洁明了，便于使用者理解。
标注文字应具备一定的规范性，符号和图示要直观易懂。
同时，使用不同线型和颜色进行标识，能够使平面图的信息传达更加清晰。
3. 空间布局考虑：在绘制建筑总平面图时，需要考虑不同功能区域之间的联系和通行流线。
合理地安排空间布局，能够提高工作效率和居住舒适度。
同时，需要注意安全缓冲区和逃生通道的设置。
四、与其他设计文件的协调建筑总平面图与其他设计文件之间需要保持协调一致。
例如，建筑总平面图需要与立面图、剖面图以及细部图纸等相互配合，确保其一致性和连贯性。
只有各个设计文件之间协调一致，才能保证最终建筑设计的质量。
五、实践中的应用建筑总平面图在建筑设计和施工过程中发挥着重要的作用。
它不仅是沟通设计意图的工具，也是建筑施工、验收和后期维护的重要依据。
总平面图能够帮助各个参与者对建筑物的整体规划有一个直观的了解，减少误解和沟通障碍。
12+、第12章++单层厂房设计
12.3单层厂房剖面设计
（1）厂房高度的确定
有吊车厂房---- 对于采用梁式或者桥式吊车的厂房
柱顶标高
H=H1+H2
轨顶标高
H1=h1+h2+h3+h4+h5
轨顶至柱顶高度 H2=h6+h7
式中 h1----需跨越的最大设备高度
h2----起吊物与跨越物间的安全距离400-
500mm
h3----起吊的最大物件高度 h4----吊钩至轨顶面的距离 h5----轨顶至吊车小车顶面的距离 h6----吊车小车顶面至屋架下弦底面的安全距离 h7 ----小车顶面至屋架下弦底面之间的安全距离
12.3单层厂房剖面设计
（3）自然通风 b ）冷加工车间的自然通风 无多余热量，一般按采光要求开窗， c ）热加工车间的自然通风 进风口的布置越低越好 排风口的布置越高越好 通风天窗的类型：矩形通风天窗和下沉式通风天窗 开敞式厂房：优点：进、排气口的气流阻力系数小，通
风 量大，室内外空气交换迅速、散热快、通 风降温显著、构造简单造价低
23
12.3单层厂房剖面设计
（2）天然采光 d）采光面的计算 厂房的窗口根据采光、通风、立面形式等因素设计开设。 采光口面积的大小需经过估算和验算。 在初步设计阶段采用窗地面积比： （窗洞面积与地板面积之比）
24
12.3单层厂房剖面设计
（3）自然通风 a）自然通风的基本原理——利用空气的热压和风压作用进行的。 热压----室内空气受热，体积膨胀，密度变小上升， 室外空气温度低，密度大，从围护结构进入室内 风压----利用风吹建筑产生的空气压力差进行空气交换
29
12.4单层厂房定位轴线
（2）纵向定位轴线 主要用于标注厂房的横向构件 a ）外墙、边柱与纵向定位轴线的联系 L=Lk+2e L为屋架跨度，即纵向定位轴线之间的距离 LK为吊车跨度 e为纵向定位轴线至吊车轨道中心线的距离，其值一般为 750mm 封闭式结合的纵向定位轴线; 非封闭式结合的纵向定位轴线. b ）中柱与纵向定位轴线的联系 中柱有平行等高跨和平行不等高跨度两种； 中柱有设变形缝和不设变形缝两种 c ） 纵横跨连接处柱与定位轴线的联系
单层厂房设计原理和特点
矩形平面144 m×24 m 单层厂房各柱网构件数量比较
（2） 12 m柱距
目前扩大柱网采用最多的是12M柱距，在工程中的应用通常有带托架和不带托 架两种方案。
①带托架方案 在多跨厂房中，边列柱为6M，中列采用12M托架，屋架间距 仍是6M除托架处铁柱与基础外，其余构件都是6M柱距可选统一构件。
②无托架方案 中柱、边列柱均采用12M柱距，优点：结构形式简单，施工 方便，数量少，类型少有利于建筑工业化；技术经济指标也比较优越。
厂 房 内 部 示 例
柱顶位置
厂 房 内 部 示 例
1.柱网尺寸 的确定
①跨度尺寸的确定 ：见[跨度与设备布置的关系]图 a. 生产工艺中生产设备的大小及布置方式。 b. 车间内部通道的宽度。 c. 满足《厂房建筑模数协调标准》的要求： 当屋架跨度≤18 m时，采用扩大模数30 M的数列(M- 基本模数，
单层厂房的房屋组成 ①生产工段(也称生产工部)
②辅助工段 ③库房部分 ④行政办公生活用房 每一幢厂房的组成应根据生产的性质、规模、总平面布置等因素来确定。
二.单层厂房的构件的组成 。
①承重结构 a.横向排架：基础、柱、屋架（或屋面梁） b.纵向联系构件：基础梁、连系梁、圈梁、吊
车梁等。 c.支撑系统：屋架支撑、柱间支撑等。有彩图 ②围护结构:外墙、屋顶、地面、门窗、天窗等。 ③其他:隔断、作业梯、检修梯等。
2. L、П、Ⅲ形平面
特点：外墙较长，厂房各跨宽度不大，外墙上可多设门窗，使厂房 内有较好的自然通风和采光条件；在垂直相交处结构、构造处理均较复 杂；厂房内各种管线较长，故造价较高。见右图(f、g、h、,j) 3.天井式（图ｉ）、单元式（图ｊ）
建筑结构设计：工厂总平面图对厂房平面设计有哪些影响？
建筑结构设计：工厂总平面图对厂房平面设
计有哪些影响？
工厂总平面图（一个工厂是由很多建筑物和构筑物组成。
工厂总平面设计不是根据全厂的生产工艺流程、交通运输、卫生、防火、风向、地形、地质等条件确定建筑物、构筑物的相对位置；合理地组织人流和货流避免交叉和迂回；布置地上和地面的各种工程管线；进行厂区竖向布置及美化和绿化厂区等。
在布置建筑物和构筑物时，应保证各建筑物之间生产运输线短，不迂回不交叉，避免相互干扰，并保证各建筑物之间的卫生防火等要求。
工厂总平面图一般都分生产区和厂前区两部分。
在生产区中布置主要生产厂房和辅助建筑、动力建筑、露天和半露天的原料堆场和备品及成品仓库，水塔和泵房等。
在厂前区布置行政办公楼、门房等。
）布置是以单体厂房的轮廓草图为基础，根据全厂的生产工艺流程、人货流组织、卫生、防火，工程地质等因素确定厂房位置。
因此，当厂房在总图位置确定后，其平面设计又不能不受总图布置的影响和约束。
一般说来，工厂总平面图在人物流组
织、地形和风向等方面对厂房平面形式有着直接影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【珍贵建筑设计知识】单层厂房总平面对平面设计有哪些影响？
单层厂房总平面对平面设计有哪些影响？
1、厂区人流、货流组织对平面设计的影响：厂区人流、货流组织具体表现为原材料，成品和半成品的运输及人流进出厂路线的组织。
合理的设计布局不仅方便使用，而且可以大大提高劳动生产率，减少工人的劳动强度，降低工伤事故的发生率。
厂区人流、货流组织会直接影响厂房平面设计中门的位置、数量、尺寸等。
2、地形的影响：厂区地形对厂房平面形式有着直接的影响，特别是在山区建厂，为了减少土石方工程量，节约投资，加快施工进度，只要工艺条件允许，厂房平面形式应根据地形条件做适当调整。
3、气象条件的影响：厂区所在地区的气象条件对厂房的平面形式和朝向有很大的影响。
在炎热地区，为使厂房有良好的自然通风，并且避免室内受阳光照射，厂房宽度不宜过大，最好采用长条形平面，朝向接近南北向，厂房长轴与夏季主导风向垂直或大于45°。
П形、Щ形平面的开口应朝向迎风面。
并在侧墙上开设窗子和大门，大门在组织穿堂风中有良好作用。
若朝向与主导风向有矛盾时，应根据主要要求进行选择。
寒冷地区，为避免风对室内气温的影响，厂房的长边应平行冬季主导风向，并在迎风面的墙面上尽量少开门窗。
