ZPW-2000讲义一、ZPW-2000工作原理简介：1、无绝缘轨道电路的含义及原理：含义：所谓“无绝缘”就是取消信号设备延用的轨道电路绝缘（轨端、槽型绝缘及绝缘管垫等）而采用电气绝缘实行隔离。
原理：电气绝缘是用电容、电感、电阻（调谐单元、空心线圈以及钢轨钢包铜线等）组成电路，利用频率谐振点使电路发生串联谐振或并联谐振，当发生串联谐振时，电路呈阻性，电阻为几微欧姆，相当于短路，阻隔邻区段的移频信号串入；当发生并联谐振时，电路呈阻性，电阻为极阻抗（2欧姆），相当于开路，使本区段的信号能顺利通过。
2、小轨道的含义及作用：含义：“小轨道”就是电气绝缘，长29m，它是主轨道区段的延续。
作用：实现全过程的断轨检查。
二、ZPW-2000设备的组成及简介：1、设备框图：（见下页）2、各部简介：⑴FS盒：通用型，低频编码、载频、功出电平等利用勾线来实现，用N+1冗余实现热备；⑵JS盒：通用型，用于信号的接受、处理，有3个信号：本区段的主轨信号、小轨道信号以及邻区段的小轨信号；0.5＋0.5冗余实现热备。
⑶电缆模拟网络盒：实现电缆长度的补偿、补偿原则为10km，用勾线完成；⑷衰耗盒：用于主轨道、小轨道的调整，给出发送、接收工作及轨道占用指示，有12个测试孔：a.发送电源：直流24+0.5V；b.接收电源：直流24+0.5V；c.发送功出：功出电压，85—165V之间设计给出；d.轨入：有2种信号：本区段主轨信号（大于240mv）和邻区段小轨信号（大于42mv）；e.轨出1：经过调整的主轨道信号（大于336mv；调整在700~800mv）；f.轨出2：经过调整的小轨道信号（110~130mv）；g.GJ（Z）：大于20V的直流电压；h.GJ（B）：大于20V的直流电压；i.GJ：大于20V的直流电压；j.XGJ（Z）：大于20V的直流电压；k.XGJ（B）：大于20V的直流电压；l.XGJ：大于20V的直流电压.⑸匹配变压器：为1：9的升压变压器，室内向钢轨侧为1：9，钢轨向室内为9：1；⑹调谐单元、空心线圈：与钢轨一起实行串、并联谐振，达到电气绝缘的目的；⑺补偿电容：实现电路补偿，延长传输距离（规格：区间为400μf、460μf、500μf、550μf；站内为60μf、80μf）。
2000轨道电路(精编文档).doc

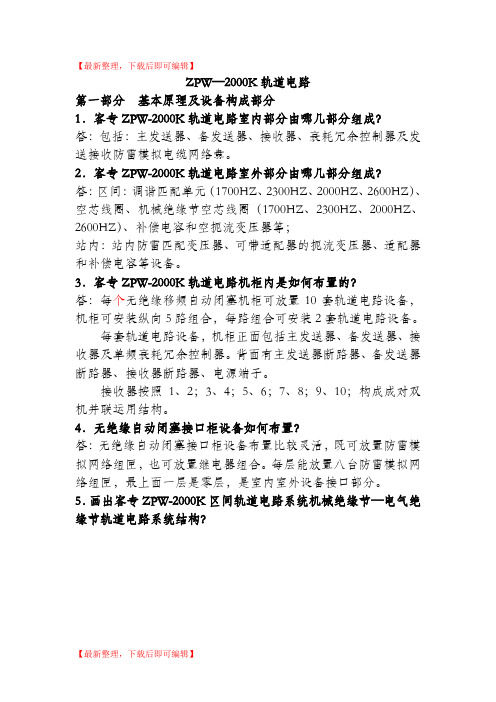

【最新整理，下载后即可编辑】ZPW—2000K轨道电路第一部分基本原理及设备构成部分1．客专ZPW-2000K轨道电路室内部分由哪几部分组成？答：包括：主发送器、备发送器、接收器、衰耗冗余控制器及发送接收防雷模拟电缆网络盘。
2．客专ZPW-2000K轨道电路室外部分由哪几部分组成？答：区间：调谐匹配单元（1700HZ、2300HZ、2000HZ、2600HZ）、空芯线圈、机械绝缘节空芯线圈（1700HZ、2300HZ、2000HZ、2600HZ）、补偿电容和空扼流变压器等；站内：站内防雷匹配变压器、可带适配器的扼流变压器、适配器和补偿电容等设备。
3．客专ZPW-2000K轨道电路机柜内是如何布置的？答：每个无绝缘移频自动闭塞机柜可放置10套轨道电路设备，机柜可安装纵向5路组合，每路组合可安装2套轨道电路设备。
每套轨道电路设备，机柜正面包括主发送器、备发送器、接收器及单频衰耗冗余控制器。
背面有主发送器断路器、备发送器断路器、接收器断路器、电源端子。
接收器按照1、2；3、4；5、6；7、8；9、10；构成成对双机并联运用结构。
4．无绝缘自动闭塞接口柜设备如何布置？答：无绝缘自动闭塞接口柜设备布置比较灵活，既可放置防雷模拟网络组匣，也可放置继电器组合。
每层能放置八台防雷模拟网络组匣，最上面一层是零层，是室内室外设备接口部分。
5．画出客专ZPW-2000K区间轨道电路系统机械绝缘节—电气绝缘节轨道电路系统结构？6．发送器的作用是什么？答：（1）产生18种低频、8种载频的高精度、高稳定的移频信号；（2）产生足够功率的移频信号；（3）调整轨道电路；（4）对移频信号进行自检测，故障时向监测维护主机发出报警信息。
7．接收器的作用是什么？答：（1）接收器输入端及输出端均按双机并联运用设计，与另一台接收器构成双机并联运用系统（或称0.5+0.5），保证系统的可靠工作；（2）用于对主轨道电路移频信号的解调，动作轨道继电器；（3）实现与受电端相连接调谐区短小轨道电路移频信号的解调，给出短小轨道电路报警条件，并通过CAND/CANE总线送至监测维护终端；（4）检查轨道电路完好，减少分路死区长度，对BA断线的检查。
ZPW-2000A系统轨道电路常见故障的分析与处理

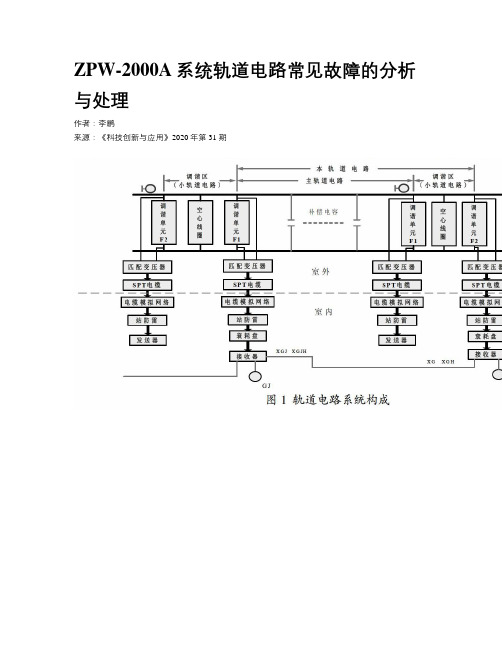

ZPW-2000A系统轨道电路常见故障的分析与处理作者：李鹏来源：《科技创新与应用》2020年第31期摘 ;要：近几年，在我国铁路信号运用技术领域的自动闭塞技术发展迅速，尤其是ZPW-2000A无绝缘轨道系统取得了巨大突破。
