悬索桥的施工流程
悬索桥安装施工方案
一、工程概况本项目为某地区某河流上的悬索桥工程，主跨径为600米，采用三塔双索面悬索桥设计。
桥面宽度为30米，双向四车道。
主塔采用钢塔，桥塔高度为150米。
本方案针对悬索桥的安装施工进行详细规划。
二、施工准备1. 施工组织（1）成立项目管理部，负责整个项目的施工组织、协调和管理工作。
（2）设置各施工班组，明确各班组职责和任务。
2. 施工设备（1）施工用吊装设备：汽车吊、履带吊、塔吊等。
（2）施工用辅助设备：钻机、切割机、焊接机、电锯等。
（3）施工用材料：钢材、混凝土、预应力钢绞线、高强钢丝等。
3. 施工技术（1）主塔施工：采用现场拼装、分段吊装、高空焊接、防腐处理等技术。
（2）主缆施工：采用现场铺设、预应力张拉、锚固等技术。
（3）吊杆施工：采用现场铺设、锚固、防腐处理等技术。
（4）加劲梁施工：采用分段吊装、高空焊接、防腐处理等技术。
三、施工工艺1. 主塔施工（1）基础施工：完成基础开挖、垫层、钢筋绑扎、混凝土浇筑等工作。
（2）塔柱施工：分段拼装塔柱，高空焊接，防腐处理。
（3）塔顶施工：安装塔顶设备，焊接防腐。
2. 主缆施工（1）主缆铺设：现场铺设主缆，进行预应力张拉。
（2）锚固施工：完成锚固系统安装，确保主缆锚固牢固。
3. 吊杆施工（1）吊杆铺设：现场铺设吊杆，进行锚固。
（2）防腐处理：对吊杆进行防腐处理。
4. 加劲梁施工（1）分段吊装：将加劲梁分段吊装至桥面。
（2）高空焊接：对加劲梁进行高空焊接。
（3）防腐处理：对加劲梁进行防腐处理。
四、施工进度安排1. 主塔施工：3个月2. 主缆施工：4个月3. 吊杆施工：2个月4. 加劲梁施工：2个月5. 防腐处理：1个月五、施工安全措施1. 施工现场设置安全警示标志，明确施工区域。
2. 对施工人员进行安全教育培训，提高安全意识。
3. 施工设备定期检查、保养，确保设备安全运行。
4. 施工过程中，严格按照操作规程进行，确保施工安全。
5. 针对高空作业、吊装作业等高风险作业，制定专项安全措施。
悬索桥施工方案
悬索桥施工方案1. 引言悬索桥作为一种重要的桥梁类型，其施工方案的制定对于确保工程的质量和安全至关重要。
本文将对悬索桥的施工方案进行详细的分析和探讨。
2. 施工前准备在开始悬索桥的施工之前，需要进行一系列的准备工作：•实地勘察：通过实地的勘察，确定桥梁的位置、地形和地质条件，为后续的施工设计提供依据。
•结构设计：根据勘察结果，进行桥梁结构的设计，包括悬索杆、主跨梁和桥塔等部分的尺寸和材料选择。
•施工图纸制定：根据结构设计，制定悬索桥的施工图纸，包括平面布置图、纵断面和横断面等。
3. 施工过程3.1 筹备工作在正式开始施工之前，需要进行一系列的筹备工作，包括：•施工人员组织：确定施工队伍以及各个施工岗位的工作职责和人员配备。
•施工设备采购：根据施工需要，采购各种施工所需的设备和工具。
•材料购买：根据设计要求，购买悬索杆、悬索索和其他所需材料。
3.2 基础施工悬索桥的基础施工包括桩基的打桩和台阶的施工：•打桩：根据设计要求，在桥梁两端或桥塔位置进行打桩，以确保桥梁的稳定性。
•台阶施工：在桥梁两端施工台阶，以便施工人员进行上下通行。
3.3 主跨梁制作和安装主跨梁是悬索桥的重要组成部分，其制作和安装需要经过以下步骤：•拼装制作：根据施工图纸，将主跨梁的各个构件进行拼装制作。
•涂漆处理：对制作好的主跨梁进行防腐涂漆处理，以延长其使用寿命。
•安装：使用吊车等设备，将主跨梁吊装到桥墩上，并进行固定和调整。
3.4 悬索杆安装悬索杆是悬索桥上的重要支撑结构，其安装过程包括以下步骤：•悬挂搭设：在主跨梁上搭设临时悬挂系统，用于承载悬索杆。
•吊装安装：使用吊车等设备，将悬索杆吊装到悬挂系统上，并进行固定和调整。
3.5 悬索索安装悬索索是悬索桥上承载荷载的重要部分，其安装过程包括以下步骤：•索孔钻机：根据设计要求，在主跨梁上进行索孔的钻孔工作。
•索孔安装：将悬索索穿过索孔，并进行拉伸和固定。
4. 施工注意事项在悬索桥的施工过程中，需要注意以下事项以确保施工效果和安全性：•安全防护：施工人员需佩戴合格的安全防护装备，以保障人员的安全。
悬索桥施工方案(可打印)
悬索桥施工方案（可打印）一、工程概述悬索桥是一种以悬索为主要承重结构的桥梁，其特点是跨度大、结构轻盈，适用于跨越宽阔水域或深谷。
本工程拟建的悬索桥跨越河流，桥面宽度为20米，主跨长度为500米，采用双塔双索面设计。
二、施工准备1. 施工队伍组织：组建专业的悬索桥施工队伍，包括桥梁工程师、结构工程师、施工技术人员和操作工人。
2. 施工设备准备：准备必要的施工设备，如塔吊、起重机、模板、钢筋加工设备等。
3. 材料准备：根据设计要求，采购合格的钢材、混凝土、预应力材料等。
4. 施工方案审批：施工方案需经过相关部门审批，确保施工安全和工程质量。
三、施工步骤1. 基础施工：首先进行桥塔基础的施工，采用深桩基础，确保桥塔的稳定性。
2. 桥塔施工：桥塔采用钢筋混凝土结构，分节施工，每节完成后进行养护。
3. 主缆安装：在桥塔施工完成后，安装主缆。
主缆采用预应力钢索，通过张拉设备进行张拉。
4. 锚碇施工：在两岸设置锚碇，用于固定主缆。
锚碇采用混凝土结构，内部设置预应力钢束。
5. 吊索安装：在主缆上安装吊索，吊索与桥面梁连接，传递荷载。
6. 桥面梁施工：桥面梁采用预应力混凝土梁，分段预制后吊装至桥位。
7. 桥面铺装：在桥面梁上铺设沥青混凝土，形成桥面。
8. 附属工程施工：包括栏杆、照明、排水等附属设施的安装。
四、质量控制1. 材料质量控制：所有材料必须符合设计要求和国家标准，进场前进行严格检验。
2. 施工过程控制：施工过程中，严格执行施工方案，对关键工序进行旁站监督。
3. 质量检测：定期对施工质量进行检测，如混凝土强度、钢索张拉力等。
五、安全措施1. 安全教育培训：对施工人员进行安全教育培训，提高安全意识。
2. 安全设施：施工现场设置必要的安全设施，如安全网、警示标志等。
3. 安全检查：定期进行安全检查，及时发现并消除安全隐患。
六、环境保护1. 施工过程中，采取措施减少噪音和粉尘污染。
2. 废弃物分类收集，按规定进行处理。
(完整word版)悬索桥施工技术方案
悬索桥施工技术方案一、施工准备工作：①、生活住房和材料库房的建盖；②、接通生产生活用电和用水；③、在两岸采用万能杆件安装钢塔架，拉两根少39的钢索作施工天线，可用施工天线吊运各种施工材料到对岸，以及用作桥塔、主索桥面系施工。
二、主要施工顺序：①、两岸索塔基础的开挖；②、两岸地锚基坑的开挖；③、两岸桥台圬工砌体的施工；④、两岸地锚锚杆及混凝土的浇筑；⑤、两岸索塔塔柱的施工；⑥、主索下料及锚头的浇灌；⑦、平整预制场地进行钢筋混凝土横梁的预制；⑧、同时在工厂进行钢纵梁、夹板、吊杆及桥面板的加工;⑨、主索的安装；⑩、夹板及吊杆的安装；(11)、横梁及钢纵梁的安装；(⑵、钢桥面板的安装；(13)、缆风地锚的施工及缆风索的安装；三、主要施工方案：1、两岸桥台基础的施工：①、桥台基础开挖前首先进行准确的施工放样，并根据实际地形放出开挖边坡线；②、桥台开挖采用挖掘机进行开挖，当开挖到岩石基础时采用钢纤炮开炸并且人工配合开挖，严禁采用大药量开炸，避免损伤桥台基础的稳定；③、当开挖到桥台基础标高以上20cm时，不得再采用炸炮的方式，而是采用人工清凿到基础标高；④、开挖到基础标咼检验合格后进行桥台支砌;2、两岸索塔的施工：①、两岸索塔结构型式为钢筋混凝土，塔柱模板优先采用钢木组合模板或钢模板，模板应具有足够的强度和刚度；②、塔柱上升时用钢管搭设脚手架，脚手架必须稳定牢固，并在上升过程中与已完的混凝土塔柱连接，以增加其稳定性；③、上升时采用分段上升，采用爬模法施工，在施工过程中严格控制模板接缝和垂直度；④、塔柱钢筋可采用施工天线吊运到桥塔位置，钢筋的制作、安装、焊接严格按照桥梁施工的规范；⑤、桥塔混凝土的浇筑方法是在岸上拌合站拌出混凝土后，采用施工天线运输，在浇筑时应振捣密实，防止模板漏浆和变形。
3、主索的施工：①、主索的制备：制备主索时应注意恰当地确定下料长度，使主索在弹性变形、非弹性变形及其它因素影响下，能按原设计要求的长度。
悬索桥施工方案及技术措施
悬索桥施工方案及技术措施1. 概述本文档旨在提供一份悬索桥施工方案及技术措施。
悬索桥是一种采用悬挂索连接两侧桥墩的桥梁，其特点是设计精巧、结构稳定。
本文将介绍悬索桥施工的步骤、注意事项以及施工过程中需要采取的技术措施。
2. 施工步骤2.1 桥墩基础施工首先，进行桥墩的基础施工。
这包括选择合适的桥墩基础类型、进行地质勘察、进行基础设计和施工准备。
在施工过程中，需要确保桥墩基础的稳定性和承载能力。
2.2 悬索索道施工在桥墩基础施工完成后，进行悬索索道的施工。
这包括悬索的制作、吊装和安装。
悬索的制作需要符合设计要求，保证质量和强度。
吊装过程需要注意合理安排吊装设备、控制施工速度以及保证安全性。
安装过程中，需要使用合适的连接件将悬索固定在桥墩上。
2.3 桥梁主体结构施工在悬索索道施工完成后，进行桥梁主体结构的施工。
这包括桥面板、主梁和桥塔的施工。
桥面板的施工需要注意材料选择和施工质量控制。
主梁的制作和安装需要保证尺寸和强度的准确性。
桥塔的施工需要采取合理的施工方法，保证桥塔的垂直度和稳定性。
2.4 系泊系统施工最后，进行系泊系统的施工。
系泊系统是悬索桥的关键部分，用于保持悬索的稳定。
在施工过程中，需要保证系泊系统的设计和制作符合要求。
安装过程中，要注意系泊索的张力、固定点的选择以及连接件的质量。
3. 施工注意事项在悬索桥的施工过程中，需要注意以下事项：- 安全第一：施工过程中要严格遵守安全规范，配备必要的安全设备，确保工人的安全。
- 质量控制：对于每个施工阶段，要进行严格的质量检查和控制，确保施工质量符合要求。
- 环境保护：在施工过程中，要采取措施减少环境污染，合理处理废弃物。
- 施工进度控制：要制定合理的施工计划，控制施工进度，确保按时完成工程。
4. 技术措施在悬索桥施工过程中，需要采取以下技术措施来确保施工的顺利进行：- 悬索索道制作时，采用合适的工艺和设备，确保悬索质量，并在吊装和安装过程中控制施工速度。

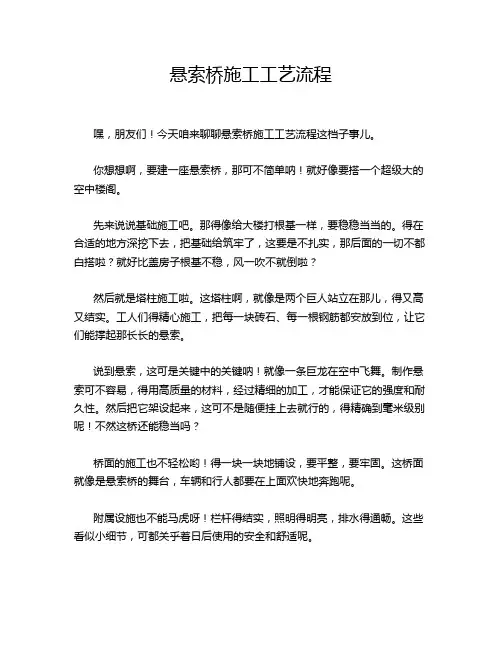

悬索桥施工工艺流程
悬索桥施工工艺流程嘿，朋友们！今天咱来聊聊悬索桥施工工艺流程这档子事儿。
你想想啊，要建一座悬索桥，那可不简单呐！就好像要搭一个超级大的空中楼阁。
先来说说基础施工吧。
那得像给大楼打根基一样，要稳稳当当的。
得在合适的地方深挖下去，把基础给筑牢了，这要是不扎实，那后面的一切不都白搭啦？就好比盖房子根基不稳，风一吹不就倒啦？然后就是塔柱施工啦。
这塔柱啊，就像是两个巨人站立在那儿，得又高又结实。
工人们得精心施工，把每一块砖石、每一根钢筋都安放到位，让它们能撑起那长长的悬索。
说到悬索，这可是关键中的关键呐！就像一条巨龙在空中飞舞。
制作悬索可不容易，得用高质量的材料，经过精细的加工，才能保证它的强度和耐久性。
然后把它架设起来，这可不是随便挂上去就行的，得精确到毫米级别呢！不然这桥还能稳当吗？桥面的施工也不轻松哟！得一块一块地铺设，要平整，要牢固。
这桥面就像是悬索桥的舞台，车辆和行人都要在上面欢快地奔跑呢。
附属设施也不能马虎呀！栏杆得结实，照明得明亮，排水得通畅。
这些看似小细节，可都关乎着日后使用的安全和舒适呢。
施工过程中还得时刻注意安全，这可不是开玩笑的事儿。
工人师傅们就像是勇敢的战士，在高空中战斗，稍有不慎可就危险啦！哎呀，想想一座宏伟的悬索桥从无到有，这得凝聚多少人的心血和汗水呀！从设计人员的精心构思，到施工人员的日夜奋战，每一个环节都不能出错。
这就像是一场精彩的演出，每个人都得扮演好自己的角色，才能呈现出最完美的效果。
所以啊，当我们看到那横跨江河的悬索桥时，可别只是惊叹它的壮观，还得想想背后那些默默付出的人们呐！他们才是真正的英雄！这悬索桥施工工艺流程可不简单吧？但正是因为有了这么复杂而精细的过程，我们才能享受到这些伟大的工程带来的便利和美好呀！。
悬索桥主缆工程施工程序
悬索桥主缆工程施工程序一、悬索桥主缆工程施工程序1、前期准备阶段（1）设计审查：根据悬索桥的设计图纸和相关技术规范，对主缆的设计方案进行审查，确认设计方案是否符合规范要求。
（2）材料采购：根据设计方案确定主缆的类型、规格和数量，进行材料采购工作。
主缆的材料选择应符合规范要求，并具有合格的生产资质。
2、主缆预制阶段（1）材料组装：根据设计要求，将主缆所需要的预应力钢丝按一定工艺装配成主缆形结构，确保每根预应力钢丝的张力均匀。
（2）预应力处理：对已装配好的主缆进行预应力处理，确保主缆的受力性能达到设计要求。
（3）主缆测量：对预制好的主缆进行测量，确保主缆的尺寸和形状符合设计要求。
3、主缆吊装阶段（1）吊装方案制定：根据实际施工条件和安全要求，制定主缆吊装方案，并组织相关人员进行技术交底和安全教育。
（2）吊装准备：对吊装设备进行检查和试运行，确保吊装设备的安全可靠。
（3）主缆吊装：按照吊装方案，采用合适的吊装设备对主缆进行吊装，确保吊装过程中主缆不受损坏和变形。
4、主缆张拉阶段（1）张拉方案制定：根据设计要求和实际情况，制定主缆张拉方案，并组织相关人员进行技术交底和安全教育。
（2）张拉准备：对张拉设备进行检查和试运行，确保设备的安全可靠。
（3）主缆张拉：按照张拉方案，采用合适的张拉设备对主缆进行张拉，确保主缆的受力性能符合设计要求。
5、主缆固定阶段（1）固定设施安装：根据设计方案，安装主缆固定设施，确保主缆的固定方式符合规范要求。
（2）主缆固定：对已张拉好的主缆进行固定，确保主缆的受力性能稳定可靠。
（3）验收和整改：对主缆固定后的工程进行验收，发现问题及时整改，确保主缆固定工程质量达到规范要求。
6、施工总结（1）施工总结：对主缆工程的施工过程进行总结，总结施工中的经验和教训，为今后类似工程提供参考。
（2）项目交接：将主缆工程的相关资料和技术经验交接给业主单位或运营单位，确保悬索桥主缆工程的顺利使用和运营。
悬索桥施工要点及注意事项
悬索桥施工要点及注意事项1、总体施工流程根据本桥结构及现场条件，采用缆载吊机施工。
主要施工流程如下：（1）试桩，确定桩基施工方案，制定岩溶注浆、填实等预案。
（2）锚碇开挖支护施工、桥塔及引桥下部结构施工，预制砼桥面板。
南岸码头需部分先拆除。
桥塔承台施工尽量避开汛期。
主塔爬模施工。
预制砼桥面板存放期≥5个月。
（3）先导索牵引过江，猫道施工。
（4）主缆索股安装及主缆线形设定。
（5）安装索夹、吊杆。
（6）通过跨缆吊机由跨中往两边对称吊装钢梁并临时连接，待全部钢梁吊装就位、调整线形后焊接连接。
（7）吊装预制砼桥面板，穿砼桥面板纵向预应力钢束，根据砼桥面板安装要求，浇注后浇带并分段分批张拉桥面板钢束，直至全部张拉完毕后，采用真空压浆。
（8）施工桥面系及附属工程。
（9）主缆防腐涂装。
2、锚碇施工锚碇施工工艺要求及质量检验标准应符合应符合《公路桥涵施工技术规范》（JTG/TF50-2011）、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）及各相关规范标准的要求。
对各主要工艺应制定详细的施工细则，并征得监理工程师同意后再进行施工作业。
（1）基坑施工基坑施工具体要求详见基坑施工图设计说明。
本节需要强调的是：基底设计标高以上2m范围内，禁止采用爆破开挖，以确保基岩完整性；基底岩面应留0.5m厚基岩到浇筑混凝土垫层前突击开挖，应保证基底为干施工，严禁基底泡水，以保证基岩承载力。
（2）预埋钢筋和预埋件1）锚体施工时预埋钢筋和预埋件较多，施工时应认真通读全图，切勿遗漏。
锚体各部分。
分阶段施工时，应注意各部相关钢筋的预埋。
如锚块施工时，应注意前锚室、引桥桥墩钢筋；前锚室底座施工时注意侧墙、前墙钢筋预埋；前锚室各板施工时应注意后施工各板钢筋的预埋等。
2）锚块施工时，应注意锚固系统定位支架安装精度和刚度，保证预应力管道、前后锚面锚垫板的精确定位。
3）支座、检修通道、除湿设备、照明设施等的预埋件均需按图预埋。
（3）锚固系统制造与安装1）拉杆、连结器、螺母、垫圈均是锚固系统的关键部件，必须加强质量管理，严格进行检查，每一个部件均需进行编号，要求100％超声波探伤和30％射线探伤，II级合格，表面应作磁粉探伤，并建立部件档案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬索桥的施工流程
悬索桥的施工流程可以分为以下几个主要步骤：设计规划、基础施工、悬索索道的建设、主塔和侧塔的建设、桥面铺设和施工完成。
首先，悬索桥的施工需要进行详细的设计规划。
这包括确定桥梁的跨径、承载能力和外观等要求。
设计人员必须考虑到土壤的承载能力、地质条件、气候条件等因素，并采用先进的计算方法和软件进行桥梁的结构分析和风洞试验，以确保桥梁的稳定性和安全性。
其次，基础施工是悬索桥建设的重要环节。
它包括地基处理、桥墩的建设和地基加固等工作。
在施工过程中，需要进行地质勘察和测量，确定桥墩的位置和高度，以确保桥梁的纵向和横向稳定。
然后是悬索索道的建设。
悬索索道由主缆和次缆组成，它们起到承载桥面荷载的作用。
施工人员首先要搭建主缆和次缆所需的临时支架和吊装设备，然后逐节组装主缆和次缆，并通过预装预应力的方法使其达到设计要求的张力。
接下来是主塔和侧塔的建设。
主塔和侧塔是悬索桥中起到支撑主缆和次缆的作用。
在建设过程中，需要先进行桩基施工，然后建设塔身，并利用吊装设备将主缆和次缆固定在主塔和侧塔上。
之后是桥面铺设。
桥面是悬索桥上供车辆和行人通行的部分，一般使用钢箱梁或混凝土梁进行铺设。
施工人员需要进行梁段的预制和
吊装，然后进行连接和固定。
此外，还要对桥面进行防水和防腐处理，以延长桥梁的使用寿命。
最后，施工完成后需要进行验收和试车工作。
这包括对桥面荷载、振动和位移等进行检测，确保悬索桥达到设计要求和使用标准。
同时
也要进行运行试验，包括车辆通行测试和应急救援演练等，以确保悬
索桥的安全性和可靠性。
总之，悬索桥的施工流程需要经过详细的设计规划、基础施工、
悬索索道的建设、主塔和侧塔的建设、桥面铺设和施工完成等多个步骤。
在每个环节中，施工人员必须注意工程质量、工期安排和安全措施，确保悬索桥在施工过程中的稳定性和安全性。
