电与磁检测试卷及答案
电与磁检测试卷及答案一、选择题1．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．2．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．3．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意．故选D．【分析】（1）通电导线周围存在磁场，称为电流的磁效应；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是利用这个原理制成的；（3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关．4．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理（）。
A. 电磁感应B. 电流的磁效应C. 电流的热效应D. 磁场对电流的作用【答案】 A【解析】【解答】“发电鞋”内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈做切割磁感线运动，线圈中就产生了感应电流，所以“发电鞋”的工作原理是电磁感应现象。
故答案为：A。
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。
5．探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是（）A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解：由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有关．故选A．【分析】要解决此题，需要掌握电磁铁磁性强弱的因素．知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关；同时要掌握串联电路中的电流特点，知道串联电路中电流相等．掌握转化法在此实验中的应用．6．如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是（）A. 小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端B. 小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端C. 小磁针甲和小磁针乙静止时N极均指向右端D. 小磁针甲和小磁针乙静止时N极均指向左端【解析】【解答】解：由电源的正负极可知，电流从螺线管的左后方流入，右前方流出，由右手螺旋定则可知，螺线管右端应为N极，左端为S极；因同名磁极相互排斥、异名磁极相互吸引，所以小磁针甲静止时N极指向左端，S极指向右，小磁针乙静止时N极指向右端，S极指向左，B符合题意，ACD不符合题意。
故答案为：B。
【分析】利用安培定则判断螺线管的磁极，再利用磁极间的相互作用判断小磁针的指向.7．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．8．下列四幅图中，解释不合理的是（）A. 甲图，说明电流的周围存在磁场B. 乙图，闭合开关后，小磁针N极将顺时针偏转C. 丙图，发电机应用了磁场对电流的作用D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强【解析】【解答】解：A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；B、闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；C、线圈在磁场中转动切割磁感线，从而产生感应电流，知识发电机的原理，选项C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同．在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，选项D正确．故选：C．【分析】甲图：小磁针会发生偏转是受到了磁场的作用，而磁场是由电流产生的；乙图：根据右手螺旋定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；丙图：发电机应用了电磁感应原理；丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．9．巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（）A. 滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗B. 滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮C. 滑片向右移动时，GMR电阻变小，指示灯亮度变亮D. 滑片向右移动时，GMR电阻变大，指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时，滑动变阻器电阻变小，电流变大，电磁铁磁性增强，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变小，电流变大，指示灯亮度变亮，A不符合题意，B符合题意；C. D. 滑片向右移动时，滑动变阻器电阻变大，电流变小，电磁铁磁性减弱，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变大，电流变小，指示灯亮度变暗，CD不符合题意；故答案为：B。
【分析】由滑动变阻器滑片的移动得知电路中电流的变化情况，通过电路中电流的变化结合电磁铁磁性强弱的决定因素可以确定滑片移动时，其磁性强弱的变化；巨磁电阻和灯泡串联，先判断巨磁电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化.10．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可11．下列关于电与磁的说法中，错误的是（）A. 磁场中某点的磁场方向是由放在该点的小磁针决定的B. 改变通电螺线管中电流的方向，可以改变通电螺线管的N、S极C. 发电机是利用电磁感应原理制成的，工作时将机械能转化为电能D. 只改变直流电动机的电流方向，直流电动机内线圈的转向会发生改变【答案】A【解析】【解答】解：A、磁场中某点的磁场方向是一定的，可以由放在该点的小磁针来判断，但不是由小磁针决定的．故A错误；B、通过螺线管周围磁场方向和电流方向有关，改变电流方向会改变磁场方向．故B正确；C、发电机是利用电磁感应原理制成的；发电机工作时消耗了机械能，得到了电能．是将机械能转化为电能的装置．故C正确；D、电动机是利用通电导线在磁场中受力的作用的原理工作的，所受力的方向与电流方向和磁场方向有关，故只改变直流电动机的电流方向，直流电动机内线圈的转向会改变．故D正确．故选A．【分析】①磁场是有方向的，人们规定，在磁场中的某一点，小磁针静止时N极所指的方向就是该点的磁场方向；②通电螺线管周围存在磁场，磁场方向和电流方向有关；③发电机是利用电磁感应原理制成的，工作时机械能转化成电能；④电动机是利用通电导线在磁场中受力的作用的原理工作的，所受力的方向与电流的方向和磁场的方向有关．12．如图所示，下列描述正确的是（）A. 甲图：利用灵敏电流计可以准确测量电流值B. 乙图：同名磁极相互吸引C. 丙图：比较两次实验得出压力的作用效果与受力面积的关系D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【答案】D【解析】【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．13．为了防止考生作弊，中考监考人员往往会利用手持式金属探测器对考生进行检查，如图所示，当靠近金属物体时，在金属导体中就会产生感应电流，探测器发出警报.下图中能反映出金属探测器工作原理的是A. B. C. D.【答案】 B【解析】【解答】解：A、此图是研究通电导体的周围有磁场的实验，故A不符合题意；B、此图是研究电磁感应现象的实验，故B符合题意；C、此图是研究通电通电螺线管周围磁场的实验，故C不符合题意；D、此图是研究磁场对通电导体有力的作用的实验，故D不符合题意。
物理电与磁检测试题及答案
物理电与磁检测试题及答案一、选择题1．关于如图所示的电和磁知识，下列描述错误的是（）A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A 正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B 正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C 错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．【分析】（1）明确通电导线在磁场中受力的作用后，可以使导线在磁场中产生运动；（2）有金属外壳的家用电器使用的插座；（3）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电；（4）磁悬浮列车是利用电流的磁效应来工作．2．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.3．指南针是我国四大发明之一，关于指南针，下列说法正确的是（）A. 指南针可以仅具有一个磁极B. 指南针的指向不会受附近磁铁块的干扰C. 指南针能够指南北，说明地球具有磁场D. 指南针所指的南北方向与地理的两极是重合的【答案】 C【解析】【解答】A、指南针是一个磁体，磁体都有两个磁极，故A错误；B、指南针的周围有其他磁体时，两个磁场相互作用会产生磁力，而使指南针不一定指向南北方向，故B错误；C、指南针能够指南北，说明地球具有磁场，故C正确；D、磁偏角说明地理南北极与地磁南北极并不重合，故D错误．故选：C【分析】地球是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，由于受到地磁场的作用，放入地磁场的磁体都受到地磁场的作用．4．关于下列四幅图，说法正确的是（）A. 甲图：用吸管从瓶中吸饮料，是吸力将饮料吸入嘴中B. 乙图：电流一定时，电磁铁磁性强弱与线圈的匝数有关C. 丙图：铁轨铺在枕木上，是通过增大受力面积来增大压强D. 丁图：发电机的工作原理【答案】B【解析】【解答】解：A、因为吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料就被压进吸管里；如果将吸管剪一个洞，内外气压相等，饮料就不会吸入口中，故A错误；B、电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流一定时，匝数越多、电磁铁的磁性越强，故B正确；C、铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强；故C错误；D、丁图演示的是通电导体在磁场里受到力的作用，是电动机的原理，故D错误．故选B．【分析】（1）由于大气有压强，我们才能利用细管将饮料吸到嘴里；（2）电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流越大、线圈匝数越多，电磁铁的磁性越强；（3）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．（4）发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．5．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化6．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
初三物理电与磁测试卷有答案(附解析)
初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、通电直导线的周围存在磁场，若将～根长导线沿一个方向绕成螺线管，插入铁芯后，就制成了一个电磁铁。
关于电磁铁的磁性强弱，以下说法正确的是【】A．电磁铁的磁性强弱与线圈匝数无关B．电磁铁的磁性强弱与电流大小无关C．导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱D．导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强2、图5是条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是A．E点B．F点C．P点D．Q点3、电流磁效应的发现，首次揭开了电与磁的联系，而电磁感应现象的发现则进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列最先发现电磁感应现象的科学家是（）A．法拉第B．奥斯特C．安培D．沈括4、如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。
下列四图中与这一过程的工作原理相同的是（）5、电话有许多种，现在人们应用的磁感式电话的话筒主要应用了（）A．电流的热效应B．电流的化学效应C．电流的磁效应D．电磁感应现象6、如图所示，有两根外形一样的钢棒，当钢棒如图甲放置时，不能看到a、b 相互吸引；当如图乙放置时，能看到a、b相互吸引，由此可知（）A．a不是磁铁，b是磁铁B．a是磁铁，b不是磁铁C．a、b都是磁铁D．无法判断7、公交IC卡是我市市民出行的好帮手。
IC卡在刷卡机上刷过时，刷卡机的检测器就会产生感应电流，便可读出IC卡上的信息。
下列图中各电器的工作原理与IC卡刷卡时原理相同的是（）A.电风扇B.电动机C.手摇发电机D.电磁铁8、下列说法不正确的是（）A．电铃是利用电流的磁效应来工作的B．奥斯特实验说明了通电导线周围有磁场C．电动机是利用通电线圈在磁场中转动的原理来工作的D．发电机是把电能转化为机械能的装置9、下列关于电磁现象的说法中，正确的是A．磁场看不见、摸不着，所以我们无法通过一些现象来认识它B．相互吸引的两磁极是同名磁极C．通电导线周围磁场的方向与电流方向有关D．电磁铁的磁性强弱只与电流大小有关10、如图所示有关电与磁的分析，正确的是（）A、图a装置的原理可制作发电机B、图b表明磁体间的引力使列车悬浮起来C、图c装置原理表明了电磁感应现象D、图d可用来演示电磁铁的磁性强弱与电流大小的关系11、（经典题）下列设备中与发电机工作原理相同的是（）A.电磁铁B.电动机C.电铃D.动圈式话筒12、下列设备中，利用了电磁感应原理工作的是A、电动机B、动圈式话筒C、电磁起重机D、扬声器13、探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多。
电与磁综合测试卷(word含答案)
电与磁综合测试卷（word含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。
在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。
某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。
（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。
由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。
因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。
当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。
(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。
故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．在探究“影响电磁铁磁性强弱的因素”的实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。
利用上述器材，制成简易电磁铁甲和乙，并设计了如图所示的电路。
电与磁检测试卷(含答案解析)
电与磁检测试卷（含答案解析）一、选择题1．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。
故答案为：B。
【分析】根据磁极间的相互作用判断螺线管的磁极位置，再利用安培定则判断电流方向和电源的正负极.2．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（）A. 通电导体周围一定存在磁场B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播D. 通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故B 错误；C、电磁波的传播不需要介质，可以在真空中传播，故C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故D错误．故选A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．3．对下列实验描述正确的是（）A. 甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开B. 乙：通电导线在磁场中受到力的作用，这是发电机的原理C. 丙：奥斯特实验说明磁能生电D. 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生【答案】 A【解析】【解答】解：A、甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确；B、乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误；C、奥斯特实验说明电能产生磁场，故C错误；D、丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误；故选A．【分析】（1）验电器是利用同种电荷相互排斥的原理工作的；（2）电动机是利用通电导线在磁场中受力的作用的原理工作的；（3）奥斯特实验说明电能产生磁场；（4）据电磁感应现象的原理分析即可判断；4．以下探究实验装置中，不能完成探究内容的是（）A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解：A、如图，据小磁针偏转的情况可以判断磁极间的作用规律，A选项能探究，故不符合题意；B、如图，该实验装置是奥斯特实验装置图，可探究通电导线周围存在着磁场，B选项能探究，但不符合题意；C、如图，该实验电路中电流大小不能改变，所以不能研究电磁铁磁性的强弱与电流大小的关系．故符合题意；D、如图，此时电路是闭合，导体在磁场中做切割磁感线运动时，能产生感应电流，D能探究，故不符合题意．故选C．【分析】（1）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；（2）据奥斯特实验可知，通电导线周围存在着磁场；（3）电磁铁磁性的强弱与电流的大小和线圈的匝数有关；（4）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象．5．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。

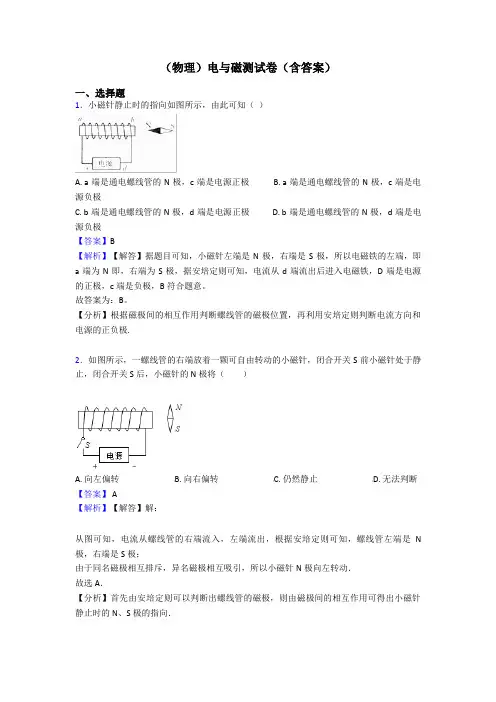

(物理)电与磁测试卷(含答案)
（物理）电与磁测试卷（含答案）一、选择题1．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。
故答案为：B。
【分析】根据磁极间的相互作用判断螺线管的磁极位置，再利用安培定则判断电流方向和电源的正负极.2．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将（）A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解：从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极向左转动．故选A．【分析】首先由安培定则可以判断出螺线管的磁极，则由磁极间的相互作用可得出小磁针静止时的N、S极的指向．3．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．4．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意．故选D．【分析】（1）通电导线周围存在磁场，称为电流的磁效应；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是利用这个原理制成的；（3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关．5．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.6．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（）A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为S极D. 当有人闯入保密室时，b灯亮【答案】D【解析】【解答】解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确．故选D．【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁的NS 极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析．7．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．8．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（）A. 通电导体周围一定存在磁场B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播D. 通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故B 错误；C、电磁波的传播不需要介质，可以在真空中传播，故C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故D错误．故选A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．9．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】 C【解析】【解答】解：（1）由图可知电流由螺线管的下方流入，则由右手螺旋定则可知螺线管上端为N极，下端为S极；则螺线管与磁铁为同名磁极，相互排斥；当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，即电流表的示数变大；因为串联电路中，电阻越大，分得的电压越大，因此滑动变阻器两端电压减小，即电压表示数减小；故AB错误；（2）由于通过电路的电流变大，则螺线管的磁性增大，螺线管与磁铁之间的斥力增大，因此弹簧测力计示数变小．故C正确，D错误．故选C．【分析】解答此题从以下知识点入手：（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯．线圈的匝数一定，电流越大磁性越强；（2）运用安培定则判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引．（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化．10．如图所示，闭合开关S后，放在光滑水平面上与弹簧相连的条形磁铁向左滑动，则下列说法正确的是（）A. 电磁铁的A端为N极，电源左端为“+”极B. 减少电磁铁的线圈匝数，弹簧将变长C. 当滑动变阻器的滑片P向左移动时，弹簧将变长D. 若滑动变阻器的滑片P不动，抽去电磁铁的铁芯，弹簧将变长【答案】A【解析】【解答】A.由图知道，闭合开关S后，放在光滑水平面上与弹簧相连的条形磁铁向左滑动，即条形磁体与螺线管相互吸引，所以电磁铁的A端为N极，B端是S极，由安培定则知道，电流从左端流入，所以电源的左端为“+”极，A符合题意；B.当减少电磁铁的线圈匝数时，电磁铁的磁性减弱，与弹簧相连的条形磁体的吸引力变小，所以弹簧将变短，B不符合题意；C.若滑片向左滑动，接入电路的电阻变大，则电流变小，电磁铁的磁性变弱，吸引力变小，所以弹簧变短，C不符合题意；D.若滑动变阻器的滑片P不动，抽去电磁铁铁芯，则磁性变弱，吸引力变小，弹簧会变短，D不符合题意，故答案为：A。
电与磁考试题及答案
电与磁考试题及答案一、选择题（每题2分，共20分）1. 电场强度的定义式为E= \frac {F}{q}，其中E、F、q分别表示：A. 电场强度，电场力，电荷量B. 电荷量，电场力，电场强度C. 电场力，电荷量，电场强度D. 电荷量，电场强度，电场力答案：A2. 根据安培环路定理，穿过一个闭合回路的磁通量与该回路所包围的电流成正比，下列哪个选项正确描述了这一关系？A. 磁通量等于电流乘以回路的面积B. 磁通量等于电流除以回路的面积C. 磁通量等于电流乘以回路的周长D. 磁通量等于电流乘以回路的周长答案：D3. 法拉第电磁感应定律表明，当磁通量变化时会在导体中产生感应电动势。
感应电动势的大小与磁通量变化率成正比，下列哪个选项正确描述了这一关系？A. 感应电动势等于磁通量变化率乘以导体长度B. 感应电动势等于磁通量变化率除以导体长度C. 感应电动势等于磁通量变化率乘以导体横截面积D. 感应电动势等于磁通量变化率除以导体横截面积答案：C4. 在电磁学中，洛伦兹力是带电粒子在磁场中受到的力。
洛伦兹力的方向由左手定则确定，下列哪个选项正确描述了洛伦兹力的方向？A. 拇指指向电流方向，四指指向磁场方向，手掌指向洛伦兹力方向B. 拇指指向磁场方向，四指指向电流方向，手掌指向洛伦兹力方向C. 拇指指向洛伦兹力方向，四指指向电流方向，手掌指向磁场方向D. 拇指指向洛伦兹力方向，四指指向磁场方向，手掌指向电流方向答案：C5. 麦克斯韦方程组是电磁学的基本方程组，描述了电场和磁场的相互作用。
下列哪个选项正确描述了麦克斯韦方程组中的一个方程？A. 电场的散度等于电荷密度除以自由空间的电磁波传播速度的平方B. 磁场的散度等于电荷密度除以自由空间的电磁波传播速度的平方C. 电场的旋度等于负的磁场随时间变化率D. 磁场的旋度等于电场随时间变化率答案：C二、填空题（每题2分，共20分）1. 电容器的电容C与电荷量Q和电压U之间的关系是：C = \frac {Q}{U}。
电和磁考试题及答案
电和磁考试题及答案一、单项选择题（每题2分，共20分）1. 电流通过导体时会产生磁场，这种现象称为：A. 电磁感应B. 电流的磁效应C. 洛伦兹力D. 磁阻效应答案：B2. 根据安培定则，用右手握住通电直导线，大拇指指向电流方向，则弯曲的四指所指的方向是：A. 电流方向B. 磁场方向C. 磁力线方向D. 电子运动方向答案：B3. 法拉第电磁感应定律描述的是：A. 磁场变化产生电流B. 电流变化产生磁场C. 磁场变化产生电压D. 电压变化产生磁场答案：A4. 一个闭合电路中的部分导体在磁场中做切割磁力线运动时，会产生：A. 电流B. 电压C. 电阻D. 电势答案：A5. 磁通量Φ的单位是：A. 特斯拉B. 韦伯C. 安培D. 欧姆答案：B6. 根据楞次定律，当磁通量增加时，感应电流的方向是：A. 与磁通量增加的方向相同B. 与磁通量增加的方向相反C. 与磁通量减少的方向相同D. 与磁通量减少的方向相反答案：B7. 以下哪个不是电磁波：A. 无线电波B. 可见光C. 紫外线D. 声波答案：D8. 麦克斯韦方程组描述了：A. 电场和磁场的关系B. 电荷和电流的关系C. 电场和磁场的传播D. 电荷和电场的关系答案：A9. 一个导体在磁场中运动，若导体与磁场平行，则：A. 会产生感应电动势B. 不会产生感应电动势C. 会产生感应电流D. 不会产生感应电流答案：B10. 根据洛伦兹力公式，带电粒子在磁场中运动时受到的力与以下哪个因素无关：A. 粒子的电荷量B. 粒子的速度C. 磁场的强度D. 粒子的质量答案：D二、填空题（每题2分，共20分）1. 奥斯特实验证明了______能产生磁场。
答案：电流2. 根据右手定则，当电流方向与磁场方向垂直时，导体所受的磁力与电流和磁场都______。
答案：垂直3. 法拉第电磁感应定律表明，感应电动势与磁通量变化率成正比，比例常数是______。
答案：真空中的磁导率4. 一个线圈在磁场中旋转，当线圈平面与磁场方向垂直时，感应电动势为零，这是因为此时线圈中的磁通量______。
电与磁达标检测卷(有答案)经典
电与磁达标检测卷（有答案）经典一、电与磁选择题1．信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。
以下设备与信用卡刷卡时工作原理相同的是（）A. 排气扇B. 电烤炉C. 电动机D. 发电机【答案】 D【解析】【解答】解：A、排气扇主要结构是一个电动机，是根据通电导体在磁场中受力而转动工作的，不符合题意。
B、电烤炉是根据电流的热效应工作的，不符合题意。
C、电动机根据通电导体在磁场中受力而转动工作的，不符合题意。
D、发电机是根据电磁感应原理工作的，符合题意。
故答案为：D。
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。
解答这类题目的思路是先明确产生感应电路的条件：①闭合电路的一部分导体；②导体切割磁感线运动这两个条件。
3．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A. 灯不亮，电铃响B. 灯不量，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】 A【解析】【解答】解：当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。
故答案为：A【分析】结合电磁继电器的工作原理分析解答即可.4．如图所示的四个实验,反映电动机基本原理的是（）A. B.C. D.【答案】 D【解析】【解答】电动机的工作原理是电流在磁场中受力的作用而运动，D图有电源，有磁场，导体在磁场中受力运动，D符合题意。
电与磁专项测试(含答案)
电与磁专项测试（含答案）一、选择题1．如图是直流电铃的工作原理图．下列说法正确的是（）A. 铃声可以在真空中传播B. 铃声是由铃碗的振动产生的C. 变阻器滑片向右移时，电磁铁的磁性增强D. 绕制电磁铁线圈时，线圈的匝数越少，磁性越强【答案】B【解析】【解答】解：A、声音的传播需要介质，真空不能传声，故A错误；B、当闭合开关铁腕振动，铃声响起，铃声是由铃碗的振动产生的，故B正确；C、滑动变阻器的滑片向右滑动时，接入电路中的电阻增大，电流减小，电磁铁的磁性减弱，故C错误；D、当通过电磁铁的电流一定时，电磁铁线圈的匝数越少，磁性越弱，故D错误．故选B．【分析】（1）声音的传播靠介质；（2）声音是由物体的振动产生的；（3）改变电磁铁的磁性强弱，就要从改变电磁铁的线圈匝数或者改变通过电磁铁的电流大小入手．而电磁铁固定，则其匝数固定．只能从电流入手．改变滑动变阻器接入的阻值可以改变电路中的电流；（4）①影响电磁铁磁性强弱的因素：电流大小、线圈匝数多少、有无铁芯．有铁芯时，电流越大，匝数越多，磁性越强．2．以下探究实验装置中，不能完成探究内容的是（）A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解：A、如图，据小磁针偏转的情况可以判断磁极间的作用规律，A选项能探究，故不符合题意；B、如图，该实验装置是奥斯特实验装置图，可探究通电导线周围存在着磁场，B选项能探究，但不符合题意；C、如图，该实验电路中电流大小不能改变，所以不能研究电磁铁磁性的强弱与电流大小的关系．故符合题意；D、如图，此时电路是闭合，导体在磁场中做切割磁感线运动时，能产生感应电流，D能探究，故不符合题意．故选C．【分析】（1）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；（2）据奥斯特实验可知，通电导线周围存在着磁场；（3）电磁铁磁性的强弱与电流的大小和线圈的匝数有关；（4）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象．3．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．4．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。
电与磁检测题(WORD版含答案)
电与磁检测题（WORD版含答案）一、三物理电与磁易错压轴题（难）1．小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。
他想：磁体间作用力的大小与磁极间的距离有什么关系呢？(1)小谦用如图所示的实验进行探究。
由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角 的变化，来判断磁体间力的变化，用到的科学方法是________法。
(2)小谦分析三次实验现象，得出结论：两磁铁磁极间的________，相互作用力越大，小月认为：这个结论还需要进一步实验论证，联想到磁体间的相互作用规律，还须研究甲、乙两块磁铁相互________时，磁体间作用力与距离的关系。
【答案】转化（或转换）距离越小排斥【解析】【分析】【详解】(1)[1]由题意可知，磁体间作用力越大，细线与竖直方向的夹角也越大，那么可以通过观察这个夹角的大小得知磁体间力的变化，用到的科学方法是转换法。
(2)[2]从三次实验可看到，夹角越大时，相互作用力越大，这时两磁铁磁极间的距离越小，可得出结论：两磁铁磁极间的距离越小，相互作用力越大。
[3]磁体间的相互作用规律有吸引也有排斥，所以还须研究甲、乙两块磁铁相互排斥时，磁体间作用力与距离的关系。
2．在学习了电和磁的知识后，小杰在家里饶有兴趣地做起了小实验．他找了一枚缝衣针，在“吸铁石”上擦了几下，然后用一根细软的棉线将缝表针悬挂起来井保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经磁化成了一枚小磁针。
为验证奥斯特实验，小杰把通电的台灯(60 W)导线移到缝衣针的下方，并靠近缝衣针平行放置，结果发现缝衣针并未发生偏转，带着疑问，小杰在科学课堂上与大家展开讨论。
结果出现了两种不同观点，这时，老师让小杰用两节干电池(3 V)和一段电阻丝(15 Ω)重新做这个实验．结果缝衣针发生了偏转。
(1)磁化后，这枚缝衣针的针尖是________极；(填“S”或“N”)(2)在课堂实验中，电阻丝中通过的电流大小为________安；(3)下面是同学们在课堂讨论中形成的两种观点，通过小杰的课堂实验可以否定的是______(填“A”或“B”)A．台灯线内有两根导线，且电流方向相反，产生的磁性相互抵消B．台灯线内电流太小，产生的磁场太弱，不足以让小磁针偏转【答案】S 0.2 B【解析】 【分析】【详解】(1)[2]缝衣针被悬挂起之后针尖总是指向南方，根据人们对磁极的规定可知，针尖是南极，即S 极。
