井下防水闸门和水闸墙
2004/04/14 09:11
防水闸门硐室和水闸墙为井下防水的主要安全设施，凡水患威胁严重的矿井，在井下巷道设计布置中，就应在适当地点预留防水闸门硐室和水闸墙的位置，使矿井形成分翼、分水平或分采区隔离开采。
在水患发生时，能够使矿井分区隔离，缩小灾情影响范围，控制水势危害，确保矿井安全。
一防水闸门的关闭
1. 当井下发生突然涌水或出现突水预兆危及矿井安全时，必须立即作好关闭防水闸门准备工作，同时请示矿务局总工程师，批准后方可关闭防水闸门。
正常情况下，由于采区报废或按计划暂停采区生产，要求关闭防水闸门时，须提前写出专题报告（内容包括采区尚余储量、涌水量、充水含水层的静水位、关闭防水闸门原因、今后打算以及关闭防水闸门的安全技术措施），报请矿务局局长批准。
关闭防水闸门时，矿长要深入井下检查准备情况，具体指挥关闭工作。
2. 关闭防水闸门以前，需先作好以下工作：
（1）将水害影响地区的人员全部撤退，并在各通道口设岗警戒，防止人员误入封闭区；
（2）防水闸门硐室的所有设施（如放水截门、水压表、管子堵头板、活动短轨等）全部准备妥当；
（3）防水闸门附近和水沟内杂物清理干净；
（4）防水闸门以外的防水避灾路线畅通无阻；
（5）检修排水设备，清挖水仓，将水仓内的积水排至最低水位。
（6）防水闸门以里的栅栏门全部关好；
（7）防水闸门附近的临时通风局扇和临时直通地面电话安装妥当；
（8）意外应变措施进行认真贯彻；
以上各项工作都已完成，由矿长发布关门命令。
3. 几个防水闸门或水闸墙需要一次关闭时，其关闭顺序应是先关闭所在位置较抵的，然后关闭所在位置较高的，依次进行。
4. 关闭防水闸门以前，要以书面通知邻近各有关矿井，说明本矿水闸门关闭时间、封闭地区位置、最高静止水位和可能造成的影响；并要求近期内对井下各涌水点水量变化和井上各水文钻孔的水位变化进行定时观测。
各矿的观测资料要及时进行交流，互通情报。
5.防水闸门关闭以后，除定时派人观测本矿其他地区的水量和水位变化以外，还必须在防水闸门附近的安全地点设人（每班不少于2人）值班，观测防水闸门附近的水压变化、漏水情况、硐室巷道压力有无异常。
值班人员要作出观测记录，定时向矿调度室汇报；特殊情况及时回报处理。
6. 防水闸门关闭，水压稳定7d以后，如无特殊情况发生，方可停止一切观测工作，撤离观测人员。
二防水闸门的开启
1. 防闸门开启前，需编制开启防水闸门的安全技术措施。
经审批、贯彻后，方准进行开启防水闸门工作。
2. 防水闸门开启前，要对井下排水、供电系统进行一次全面检查。
排水能力要与防水闸门硐室放水管的防水量相适应；水仓要清理干净，水沟要畅通无阻。
3. 开启防水闸门要先打开放水管，有控制地泄压放水。
当水源已经封闭或已疏干时，水
压必须将到零位，方能打开防水闸门；如果水压降不到零位，必须承压开启时，矿总工程师可在不损坏防水闸门的情况下，制定出安全措施和规定最低水压，方可强制开门。
4. 同时有几个防水闸门需要开启时，应按先高后低依次开启。
5. 防水闸门打开以后，首先由矿救队进入，检查瓦斯和巷道情况。
只有在恢复通风系统，消除一切不安全因素以后，才准许其他人员进入闸门以内工作。
中国矿业大学。

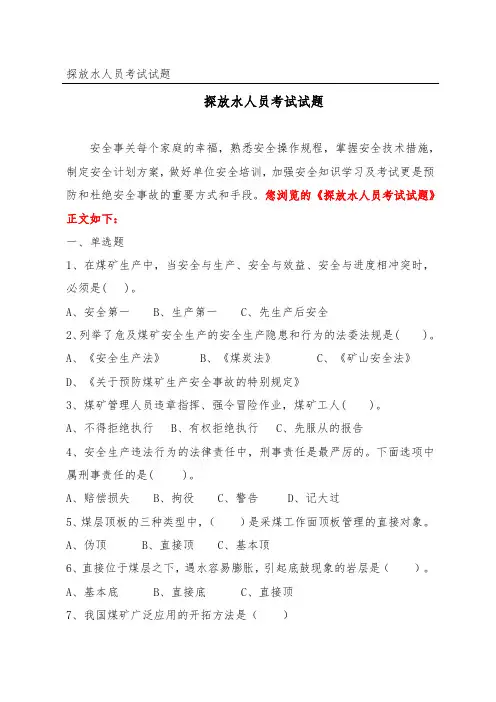

探放水人员考试试题
探放水人员考试试题安全事关每个家庭的幸福，熟悉安全操作规程，掌握安全技术措施，制定安全计划方案，做好单位安全培训，加强安全知识学习及考试更是预防和杜绝安全事故的重要方式和手段。
您浏览的《探放水人员考试试题》正文如下：一、单选题1、在煤矿生产中，当安全与生产、安全与效益、安全与进度相冲突时，必须是( )。
A、安全第一B、生产第一C、先生产后安全2、列举了危及煤矿安全生产的安全生产隐患和行为的法委法规是( )。
A、《安全生产法》B、《煤炭法》C、《矿山安全法》D、《关于预防煤矿生产安全事故的特别规定》3、煤矿管理人员违章指挥、强令冒险作业，煤矿工人( )。
A、不得拒绝执行B、有权拒绝执行C、先服从的报告4、安全生产违法行为的法律责任中，刑事责任是最严厉的。
下面选项中属刑事责任的是( )。
A、赔偿损失B、拘役C、警告D、记大过5、煤层顶板的三种类型中，（）是采煤工作面顶板管理的直接对象。
A、伪顶B、直接顶C、基本顶6、直接位于煤层之下，遇水容易膨胀，引起底鼓现象的岩层是（）。
A、基本底B、直接底C、直接顶7、我国煤矿广泛应用的开拓方法是（）A、斜井开拓B、立井开拓C、平硐开拓D、综合开拓8、《规程》规定，采掘工斜面气温不得超过（）。
A、30℃B、24℃C、26℃9、（）是矿工安全的首要保障。
A、自救器B、矿灯C、安全帽10、在人行不够规定宽度的运输巷道行走，发现有车时，（）。
A、快速通过B、转身往回走C、就近进入躲避硐室，等车过去后再出来11、《煤矿安全程》规定：“入井人员必须戴安全帽、随身携带自救器和（）。
”A、职工安全手册B、作业工具C、矿灯12、在标准大气状态下，瓦斯爆炸的瓦斯浓度范围为（）A、1%~10%B、5%~16%C、3%~10%D、10%~16%13、由于瓦斯具有（）的特性，所以可将瓦斯作为民用燃料。
A、可燃烧B、无毒C、无色、无味14、在含爆炸性煤尘的空气中，氧气浓度低于（）时，煤尘不能爆炸。
防治水制度
杨湾煤矿防治水岗位责任制与制度杨湾煤矿技术科矿井水灾害预防管理制度一、矿井必须建立健全矿井防治水管理机构和管理制度，配齐管理人员。
二、每年编制一次《矿井水灾害抢险救灾应急预案》，并根据生产现场变化情况，及时进行修改补充。
三、每年编制一次年度矿井防治水规划，每月编制一次月度矿井防治水计划。
四、每季进行一次季度矿井防治水地质预报。
五、每月进行一次矿井防治水隐患排查。
六、每年雨季，必须编制"雨季三防工程计划"，并认真组织实施。
七、由矿总工程师每月组织召开一次月度水情分析；每季组织一次矿井防治水安全大检查。
九、坚持水情水害预测预报，按规定设置观测钻孔和测水堰口，并定期进行观测。
十、坚持"有掘必探、先探后掘、先探后采"的原则。
十一、及时采取针对性治理措施。
工作面回采前，必须提前做好防治水工作。
十二、按规定对矿区内地方小煤矿进行督查，掌握其水情水害和相互连通及与大矿的水力联系情况，及时采取针对性防范措施。
防治水检查分析治理制度一、本制度根据《防治水工作实施细则》规定制定。
二、防治水安全检查根据本矿防治水工作实际，每1-3个月检查一次。
三、防治水安全检查由由总工程师负责（或委托副总工程师）组织，矿、井地质、机电、调度等部门及有关区队的技术管理人员参加。
四、防治水安全检查的主要内容：（一）井下防水闸门、密闭墙、水闸墙等防治水设施；（二）迎头探水钻空、巷道两帮钻孔、堰口等水情观测设施；（三）水仓、沉淀池、水沟等存排水设施；（四）泵房排水设备、排水管路及供电线路。
五、由技术科、机电科负责汇总整理检查情况，并提出问题整改意见。
六、技术人员负责根据问题整改意见，在检查过后10天内将检查问题整改情况以书面形式上报技术科，并负责保管存档。
七、月度水情分析由总工程师主持，特殊情况下可由副总工程师代替。
技术科负责会议的记录。
八、月度水情分析由调度室正式通知，参加人员包括防治水技术员、机电分管领导，技术科、机电科防治水管理人员，调度室主任，安全矿长。
防治水规定释义
一、《煤矿防治水规定》是在现行的《矿井水文地质规程》和《煤矿防治水工作条例》的基础上制定的，主要是为了适应当前煤矿水害防治工作的新情况、新变化，进一步规范煤矿防治水工作有效防治矿井水害，提高实施防治水规定的自觉性，增强做好防治水工作的职责感和紧迫感。
于2009年12月1日以国家安全生产监督管理总局部门规章形式颁布施行。
煤矿企业相关管理部门和二级生产单位要组织管理人员进行全面学习，按照防治水要求，认真开展防治水工作。
同时要采取不同形式，对职工进行防治水知识的教育和培训，确保职工能够掌握必要的防治水知识，具有抵御水灾和紧急避险的能力。
1、建立健全防治水专业机构，配备足够的设备和技术人员，煤矿企业及其二级生产单位按照矿井各开采水平水害情况，配备满足工作需要的防治水专业技术人员，配齐专用探放水设备，建立专门的探放水专业队伍，水文地质条件复杂，极复杂的煤矿企业，还应当设立专门的防治水机构。
2、编制矿井水文地质类型划分报告。
煤矿企业应当根据井田内受采掘破坏或者影响的含水层水体、矿井周边老空水发布状况，矿井涌水量或者突水量发布规律。
井工开采受水害影响程度以及防治水工作难易程度，编制矿井水文地质类型划分报告，确定矿井水文地质类型，并依此类型制定防治水措施。
3、建立健全防治水基础地质资料。
煤矿企业应当组织编制井田地质报告、建井设计和建井地质报告、建井设计和建井地质报告，并有相应的防治水内容。
编制矿井充水性图、矿井涌水量与各种相关因素动态曲线图。
矿井综合水文地质图、矿井综合水文地质柱状图、矿井水文地质刨面图等有关图件，图件内容要真是可靠并实现数字化。
建立矿井涌水量观测成果台账、气象资料等有关基础台账，为防治水决策提供科学依据。
4、开展水害隐患排查和治理。
对于采掘工作面受水害影响的矿井，应当坚持“预测预报、有掘必探。
先探后掘、有采必探。
先治后采”的原则，进行充水条件分析，落实“防、堵、疏、排、截”综合治理措施。
安全分析水害隐患，提出水害分析预测表及水害预测图。
矿井必备图件以及必备地测水文图件
矿井必备图件内容要求及规范同煤集团地质勘测处二〇一二年五月目录一、生产（建设）矿井必备的基本矿图： (1)二、生产（建设）矿井必备的水文地质图 (1)三、具体要求 (1)1、井田区域地形图 (1)2、工业广场平面图 (2)3、井底车场平面图 (3)4、采掘工程平面图 (3)5、主要巷道平面图 (4)6、井上下对照图 (5)7、井筒断面图 (5)8、主要保护煤柱图 (6)9、矿井充水性图 (6)10、矿井涌水量与各种相关因素动态曲线图 (7)11、矿井综合水文地质图 (7)12、矿井综合水文地质柱状图 (8)13、矿井水文地质剖面图 (8)一、生产（建设）矿井必备的基本矿图：1.井田区域地形图，比例尺1:1000——1:5000；2.工业广场平面图，比例尺1:500——1:1000；3.井底车场平面图，比例尺1:200——1:500；4.采掘工程平面图，比例尺1:1000或1:2000；5.主要巷道平面图，比例尺1:1000或1:2000；6.井上下对照图，比例尺1:2000或1:5000；7.井筒断面图，比例尺1:200或1:500；8.主要保护煤柱图，比例尺一般与采掘工程平面图一致。
二、生产（建设）矿井必备的水文地质图9.矿井充水性图，比例尺1:2000或1:5000；10.矿井涌水量与各种相关因素动态曲线图；11.矿井综合水文地质图，比例尺1:2000——1:10000；12.矿井综合水文地质柱状图，比例尺1:500；13.矿井水文地质剖面图，比例尺1:1000——1:5000；三、具体要求1、井田区域地形图1）各级平面和高程测量控制点，注明点号、高程。
2）居民区，包括各类房屋、窑洞和各种公共建筑设施等，单独或总体注记名称；3）重要的独立地物。
如井口（包括废气不用的井口和小煤窑井口并注记名称）、钻孔及其编号、烟囱、水塔、电线杆（塔）和坟地等；4）各种管线和垣栅。
如高、低压输电线、通讯线、煤气管线、围墙、铁丝网和篱笆等；5）各种道路。
对井下防水闸门的检查
对井下防水闸门的检查
井下防水闸门是一种重要的防水设备，常常用于防止地下水涌
入煤矿井下，在保障井下安全生产方面起到至关重要的作用。
为了
确保闸门的正常运行和使用寿命，需要定时对其进行检查。
首先，检查闸门的结构和材料，确保其完好无损且符合要求。
检查闸门的密封性能，确保其能够有效地隔离地下水。
检查闸门的
机构和操作系统，确保闸门能够正常开闭和自锁，避免因操作不当
或机构故障导致闸门失效。
接着，检查闸门周围的情况，确保闸门周围的排水系统畅通无阻，避免因周围环境影响导致闸门失灵。
同时，检查闸门周围的安
全措施，确保闸门的使用不会对人员安全造成威胁，如需要加装栏
杆等措施应及时进行。
另外，对于长期未使用的闸门，还需进行特殊的检查。
首先，
检查闸门的环境条件，如是否存在腐蚀、沉积等影响闸门使用的因素。
其次，进行润滑和维护，确保闸门的机构能够正常工作。
最后，进行全面的测试，包括闸门的开闭、自锁等功能，以确保其能够正
常工作。
综上所述，对井下防水闸门的检查是一项重要的工作，其主要
内容包括闸门结构和材料、密封性能、机构和操作系统等方面，以
及闸门周围的排水系统和安全措施等方面。
对于长期未使用的闸门，还需进行特殊的润滑和维护，以确保其正常工作。
闸门的正常运行
和使用寿命，不仅关系到煤矿井下的安全生产，也关系到井下工作
人员的生命安全，因此在检查中需保持专业的态度和高度的责任心。
1。
煤矿矿井防治水管理制度
XX煤矿防治水管理制度总则一、本制度根据《安全生产法》、《煤矿防治水规定》、《煤矿安全规程》等有关规定制定。
二、本制度的宗旨是：认真贯彻《煤矿防治水工作条例》、《矿井水文地质规程》，进一步强化矿井防治水工作管理，落实防治水工作责任制,坚持“预防为主、防治结合”的原则，有效地预防各类水害事故的发生。
三、建立以安全生产第一责任者为首的矿井防治水管理机构和专业人员。
1、矿井要成立防治水管理机构，配备专职人员，并以文件的形式正式下发，明确分工，明确责任.2、成立防治水领导小组：由矿主要负责人任组长,技术负责人任副组长，地质测量部门具体负责矿井防治水工作的组织领导.3、设置防治水管理办公室：办公室设在地质测量部门，由技术负责人任主任,地测部门、机电运输部门、生产部门负责人任副主任,计划部门、安全质量监察部门、综合部门负责人为成员,具体负责矿井防治水日常管理工作.第一节防治水工作责任制一、矿主要负责人是本矿井防治水工作的第一责任人，负责保证在人力、物力和资金等方面的投入。
二、技术负责人主管矿井防治水技术工作,负责组织矿井中长期防治水规划和年度防治水计划的编制；研究制定矿井防治水方案和各项防治水措施；月、季、年度水情分析；月度水害隐患排查；重大防治水工程的组织实施；季度防治水安全检查;重大水害隐患的确定和安全评价；按规定权限审批各类防治水设计、措施。
三、落实防治水业务部门责任制，部门负责人负责组织完成本部门所承担的防治水工作。
四、矿地质测量部门负责编制矿井中长期防治水规划和年度防治水计划；负责编制矿井防治水方案设计和各项防治水措施；负责对矿井水情、水害分析预报；负责矿井月度水害隐患排查、重大防治水工程施工的监督检查；编制各类防治水设计、措施。
五、矿生产技术部门负责矿井开拓生产计划安排、工程方案论证和技术管理,接受防治水办公室的指令，督促施工单位认真按设计施工，对工程的施工过程实施有效监督检查。
六、矿机电运输部门负责对矿井供电、排水系统的检查；认真编制防治水机电设备的需用、大修、电力负荷计划，做到现场备用设备充足，满足现场需求;定期组织水泵技术测定和雨季电器试验，组织好雨季前排水设备联合试运行。
矿井水文地质主要图件内容及要求[1]讲解
附录一矿井水文地质主要图件内容及要求一、矿井充水性图矿井充水性图是综合记录井下实测水文地质资料的图纸，是分析矿井充水规律、开展水害预测及制定防治水措施的主要依据之一，也是矿井水害防治的必备图纸。
一般采用采掘工程平面图作底图进行编制，比例尺为1/2000-1/5000，主要内容有：1.各种类型的出（突）水点应当统一编号，并注明出水日期、涌水量、水位（水压）、水温及涌水特征。
2.古井、废弃井巷、采空区、老硐等的积水范围和积水量。
3.井下防水闸门、水闸墙、放水孔、防隔水煤（岩）柱、泵房、水仓、水泵台数及能力。
4.井下输水路线。
5.井下涌水量观测站（点）的位置。
6.其他。
矿井充水性图应当随采掘工程的进展定期补充填绘。
二、矿井涌水量与各种相关因素动态曲线图矿井涌水量与各种相关因素动态曲线是综合反映矿井充水变化规律，预测矿井涌水趋势的图件。
各矿应当根据具体情况，选择不同的相关因素绘制下列几种关系曲线图：1.矿井涌水量与降水量、地下水位关系曲线图。
2.矿井涌水量与单位走向开拓长度、单位采空面积关系曲线图。
3.矿井涌水量与地表水补给量或水位关系曲线图。
4.矿井涌水量随开采深度变化曲线图。
三、矿井综合水文地质图矿井综合水文地质图是反映矿井水文地质条件的图纸之一，也是进行矿井防治水工作的主要参考依据。
综合水文地质图一般在井田地形地质图的基础上编制，比例尺为1/2000-1/10000。
主要内容有：1.基岩含水层露头（包括岩溶）及冲积层底部含水层（流砂、砂砾、砂礓层等）的平面分布状况。
2.地表水体，水文观测站，井、泉分布位置及陷落柱范围。
3.水文地质钻孔及其抽水试验成果。
4.基岩等高线（适用于隐伏煤田）。
5.已开采井田井下主干巷道、矿井回采范围及井下突水点资料。
6.主要含水层等水位（压）线。
7.老窑、小煤矿位置及开采范围和涌水情况。
8.有条件时，划分水文地质单元，进行水文地质分区。
四、矿井综合水文地质柱状图矿井综合水文地质柱状图是反映含水层、隔水层及煤层之间的组合关系和含水层层数、厚度及富水性的图纸。
矿井应当按照规定编制下列防治水图件
第一：矿井应当按照规定编制下列防治水图件：（一）矿井充水性图；（二）矿井涌水量与各种相关因素动态曲线图；（三）矿井综合水文地质图；（四）矿井综合水文地质柱状图；（五）矿井水文地质剖面图。
其他有关防治水图件由矿井根据实际需要编制。
矿井应当建立数字化图件，内容真实可靠，并每半年对图纸内容进行修正完善。
一、矿井充水性图矿井充水性图是综合记录井下实测水文地质资料的图纸，是分析矿井充水规律、开展水害预测及制定防治水措施的主要依据之一，也是矿井水害防治的必备图纸。
一般采用采掘工程平面图作底图进行编制，比例尺为1/2000-1/5000，主要内容有：1.各种类型的出（突）水点应当统一编号，并注明出水日期、涌水量、水位（水压）、水温及涌水特征。
2.古井、废弃井巷、采空区、老硐等的积水范围和积水量。
3.井下防水闸门、水闸墙、放水孔、防隔水煤（岩）柱、泵房、水仓、水泵台数及能力。
4.井下输水路线。
5.井下涌水量观测站（点）的位置。
6.其他。
矿井充水性图应当随采掘工程的进展定期补充填绘。
二、矿井涌水量与各种相关因素动态曲线图矿井涌水量与各种相关因素动态曲线是综合反映矿井充水变化规律，预测矿井涌水趋势的图件。
各矿应当根据具体情况，选择不同的相关因素绘制下列几种关系曲线图：1.矿井涌水量与降水量、地下水位关系曲线图。
2.矿井涌水量与单位走向开拓长度、单位采空面积关系曲线图。
3.矿井涌水量与地表水补给量或水位关系曲线图。
4.矿井涌水量随开采深度变化曲线图。
三、矿井综合水文地质图矿井综合水文地质图是反映矿井水文地质条件的图纸之一，也是进行矿井防治水工作的主要参考依据。
综合水文地质图一般在井田地形地质图的基础上编制，比例尺为 1/2000-1/10000。
主要内容有：1.基岩含水层露头（包括岩溶）及冲积层底部含水层（流砂、砂砾、砂礓层等）的平面分布状况。
2.地表水体，水文观测站，井、泉分布位置及陷落柱范围。
3.水文地质钻孔及其抽水试验成果。
井下防水门标准
防水门必须符合下列要求：
防水门的施工及其质量，必须符合设计要求。
闸门和闸门硐室都不得漏水。
防水门硐室前、后两端，应分别砌筑小于5m的混凝土护碹，碹后用混凝土填实，不得有空帮、空顶。
防水闸门硐室和护碹，都必须采用高标号水泥进行注浆加固，注浆压力应符合设计要求;
防水门必须采用定型设计和持有许可证的厂家制造。
防水门来水一侧15～25m处，应加设一道挡物篦子门。
防水门和篦子门之间，不得停放车辆或堆放杂物。
来水时先关篦子门，后关防水门。
如果采用双向防水门，应在两侧各设一道篦子门;
通过防水门的轨道、电机车架空线等必须灵活易拆，在关闭防水门时，能迅速拆除;通过防水门墙内的各种管路和安设在闸门外侧的闸阀的耐压能力，都必须与防水闸门所设计压力相一致;通过防水门墙内的电缆、管道，必须用堵头和阀门封堵严密，不得漏水;
防水门必须安设观测水压的装置，并有放水管和放水闸门;
防水门竣工后，必须由矿总工程师负责组织有关部门，按照设计要求进行验收;对新掘进巷道同时建筑的防水门，必须进行注水耐压试验，水门内巷道的长度不得大于15m，试验的压力不得低于设计水压，其稳定时间应在24h以上，试压时应有专门安全措施，并由矿总工程师批准。
防水门应能在发生突然涌水时迅速关闭。
防水门应向泵房外面开。
防水门每年进行2次关闭试验，关闭防水门用的工具和零件，必
须指定专门地点存放，并有专人负责保管，不得丢失挪用。
防水门应建立定期检查和维修制度。
检查、维修时，发现问题，及时处理。
水文知识
1、断层水压力表和闸阀作用
1）压力表
压力表能显示安装位置以上水压，如同山岭+30中段南凤山探水巷钻孔压力表读数2.2MPa，表示220m水柱。
2）闸阀
闸阀通过控制水位达到控制水压作用。
如压力表读数为2.2MPa时，说明闸阀安装位置往上220m处断层水压力为0，往上再设20m矿（岩）柱，即闸阀安装位置往上240m处平面以上可以安全开采。
又如要在闸阀安装位置往上20m处平面以上开采时，通过闸阀放水，闸阀放水过程压力表读数会减少，当压力表读数为0MPa时，说明闸阀安装位置处断层水压力为0，闸阀安装位置往上20m视为20m矿（岩）柱，即闸阀安装位置往上20m处平面以上可以安全开采。
2、水文（含水层）边界
水文边界指含水层周围和深部隔水层围岩（如花岗岩），水文边界是不同水文单元划分依据。
3、帷幕
地面垂直向地下打钻孔落入深部水文边界围岩，平面钻孔成直线布置，间距3m，钻孔工程轴线两端落入水文边界围岩，往钻孔灌注水泥浆，钻孔中溶洞随同钻孔灌浆而灌满，形成一道像帷幕一样的隔水墙，灌浆的钻孔隔水半径3.5m。
帷幕两侧设长期观察钻孔，帷幕单侧3个长期观察钻孔为1组。
若帷幕两侧长期观察钻孔内水位不一样，帷幕就达到堵水的预期效果。
帷幕两端和深部若没插入水文边界，就会出现绕道跑水，帷幕就会失去堵水效果。
4、防水门、防水闸门与水闸墙适用范围
防水门：适用井下主要硐室，如变电所、水泵房等；
防水闸门：适用井下有运输、行人等功能巷道；
水闸墙：适用井下没有运输、行人等功能巷道；
5、行车
行车，又称吊车，用于水泵房水泵安装和维修。
