九年级物理全册11.1认识电路练习新版北师大版
一、认识电路
一、选择题
1．关于电源，下列说法不正确的是链接例1 易错辨析( )
A．化学电池是将化学能转化为电能的装置
B．用电器是将电能转化为其他形式的能的装置
C．用电器工作，电路中必定有电源
D．只要将电源连入电路，用电器一定工作
2．下列电路中，完整的是( )
图K－7－1
3．如图K－7－2所示电路连接正确的是( )
图K－7－2
4．用导线、一节电池设法使一只小灯泡发光，某同学尝试了如图K－7－3所示的几种连接方式，你认为不能使小灯泡发光的是( )
图K－7－3
5. 如图K－7－4所示的电路中，哪一个电路会烧坏电源( )
图K－7－4
6．如图K－7－5所示的电路，闭合开关S1和S2后，下列分析正确的是(
)
A．小灯泡亮、电铃响
B．小灯泡亮、电铃不响
C．小灯泡不亮、电铃响
D．小灯泡不亮、电铃不响
)
7.如图K－7－6所示的电路中，存在的接线故障是链接例2 方法指导(
A．电源短路 B．电灯断路
C．开关短路 D．电灯短路
8．小明家的一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述，造成此“灯泡不亮”故障的共同原因是电路中出现了( )
A.短路 B．通路 C．断路 D．以上均不对
二、填空题
9．从能的转化角度看，电源是把其他形式的能转化为电能的装置。
如干电池是把________能转化为电能。
电风扇工作时将电能主要转化为________能。
10．如图K－7－7所示，酸甜多汁的水果点亮了发光二极管，在这个简单的电路中，水果相当于________，如果想控制这个电路的通断，还应在电路中安装________。
图K－7－7
11.如图K－7－8所示是生活中常用的充电宝。
当充电宝正在给手机电池充电时，该手机电池相当于电路中的____________，充电宝相当于电路中的________。
图K－7－8
12．我们平常所说的“把灯打开”(如图K－7－9甲所示)，实际是将电路中的开关________(选填“闭合”或“断开”)，使电路形成________路；而用导线将灯泡两端连接起来(如图乙所示)，原来发光的灯泡会________(选填“变亮”“变暗”或“熄灭”)，此时电路的状态是________路。
图K－7－9
13．请根据你学过的知识和生活经验，写出你所知道的不同种类的电路元件的名称，每个写出3种：
(1)电源：________、________、________。
(2)用电器：________、________、________。
(3)开关：________、________、________。
14．指出图K－7－10中两个电路图的错误：
图甲：__________；图乙：__________。
图K－7－10
15．如图K－7－11所示电路，当断开S1、闭合S2时，电路为________路，灯L________；当断开S2、闭合S1时，电路为______路，灯L________；当同时闭合S1、S2时，电路为________路，灯L________；当同时断开S1、S2时，电路为________路，灯L________。
链接例2方法指导
图K－7－11
三、作图题
16．请根据如图K－7－12所示的实物图，在虚线框内画出对应的电路图。
图K－7－12
17．如图K－7－13所示是手电筒的结构示意图，请在虚线框内画出它的电路图。
图K－7－13
18. 根据如图K－7－14甲所示的电路图连接图乙的实物元件。
图K－7－14
19．实验课上，王老师拿来了一个电路板如图K－7－15甲所示(部分电路板)，闭合开关后，发现小灯泡不发光。
现已确定是灯L短路或断路引起的，要求检测是哪一种故障。
图K－7－15
(1)小明利用如图乙所示的检测电路对图甲电路进行检测，他将被检验电路的开关S断开，分别把M、N接到a、b两接线柱上，闭合开关S后，若检验灯亮，则故障是______________。
(2)小红利用如图丙所示的检测电路对图甲电路进行检测，她将被检测电路的开关S断开，分别把M、N接到a、b两接线柱上，检测时图甲中的开关应________，若检验灯发光，则故障是______________。
1．D[解析] 有电源，且电路是通路的情况下，用电器才能工作。
2．A 3.A 4.B
5．B[解析] 图B电路中，导线直接把电源的正、负极连接起来，这种情况属于电源短路。
由于电路中电流过大，会烧坏电源。
6．C7.C
8. C
9．化学机械
10．电源开关
11．用电器电源
[解析] 在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能相当于用电器，而充电宝提供电能相当于电源。
12．闭合通熄灭短
[解析] 日常生活中所说的“开灯”即灯要亮，开关应闭合，使电路形成通路，当用导线将灯泡两端连接起来时，造成灯泡短路，无电流通过灯泡，所以灯泡会熄灭。
13. (1)发电机干电池蓄电池
(2)电视冰箱电灯
(3)拉线开关按键开关声控开关
14. 没有电源闭合开关时电源短路
15．短不亮通亮短不亮断不亮
16．如图所示
图S11－1－8 17．如图所示
图S11－1－9
18．如图所示
图S11－1－10 19．(1)灯L断路
(2)断开灯L短路。

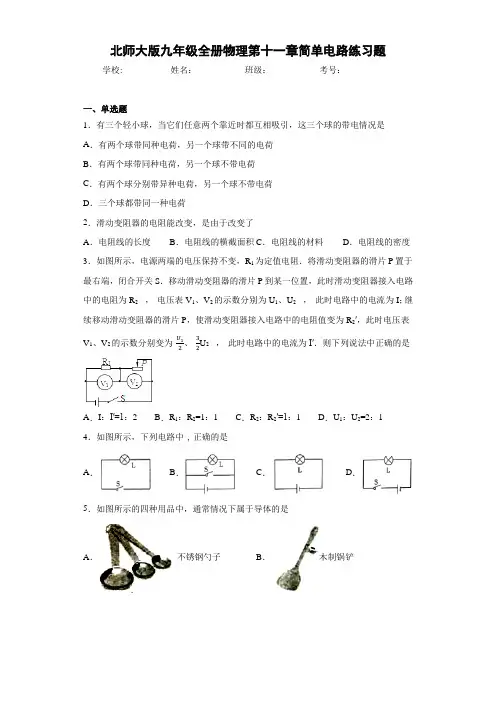

北师大版九年级全册物理第十一章简单电路练习题
北师大版九年级全册物理第十一章简单电路练习题学校:___________姓名：___________班级：___________考号：___________一、单选题1．有三个轻小球，当它们任意两个靠近时都互相吸引，这三个球的带电情况是A．有两个球带同种电荷，另一个球带不同的电荷B．有两个球带同种电荷，另一个球不带电荷C．有两个球分别带异种电荷，另一个球不带电荷D．三个球都带同一种电荷2．滑动变阻器的电阻能改变，是由于改变了A．电阻线的长度B．电阻线的横截面积 C．电阻线的材料D．电阻线的密度3．如图所示，电源两端的电压保持不变，R1为定值电阻．将滑动变阻器的滑片P置于最右端，闭合开关S．移动滑动变阻器的滑片P到某一位置，此时滑动变阻器接入电路中的电阻为R2，电压表V1、V2的示数分别为U1、U2，此时电路中的电流为I；继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻值变为R2′，此时电压表V1、V2的示数分别变为U12、32U2，此时电路中的电流为I′．则下列说法中正确的是A．I：I′=1：2 B．R1：R2=1：1 C．R2：R2′=1：1 D．U1：U2=2：1 4．如图所示，下列电路中, 正确的是A．B． C．D．5．如图所示的四种用品中，通常情况下属于导体的是A．不锈钢勺子B．木制锅铲C．塑料收纳盒D．橡胶保洁手套6．小明发现，有些电线杆上装有如图所示的“小风车”，这些小风车在微风中能不停地旋转，且旋转叶片的一面还装有反光的小镜子。
关于这样的“小风车”的作用，下列说法中正确的是A．为了警示此处有电B．为了测定风向C．为了测量风速大小D．为了驱赶小鸟，避免小鸟在上面做窝而导致电路短路7．如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．8．如图所示，电源电压4.0V（保持不变），当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4V，由此可以判断（）A．灯L1断路B．灯L1被短路C．灯L2被短路D．灯L2断路9．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电10．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：（1）导体的电阻跟它的横截面积的关系；（2）导体的电阻跟它的长度的关系；（3）导体的电阻跟它的材料关系．由上述实验器材，可以完成的研究课题是A．只有（1）B．（2）C．（1）和（2）D．（1）、（2）和（3）11．如图所示的“吸引现象”由静电引起的是（）A．磁铁吸引硬币B．压紧的铅块互相吸引C．摩擦后的气球吸引头发D．吸盘吸在墙壁上12．与如图实物图相对应的电路图是下图中的A．B．C．D．二、填空题13．每到傍晚，街道旁的路灯就一起亮起来；第二天天亮，它们又一起熄灭．根据你的理解，你认为同一条街道旁的各个路灯的连接方式应是______联（选填“串”或“并”），理由是：______．14．王老师给同学们演示了一个电学实验:取口香糖锡纸，剪成条状，将锡纸条带锡的一面的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟，起火苗，如图所示。

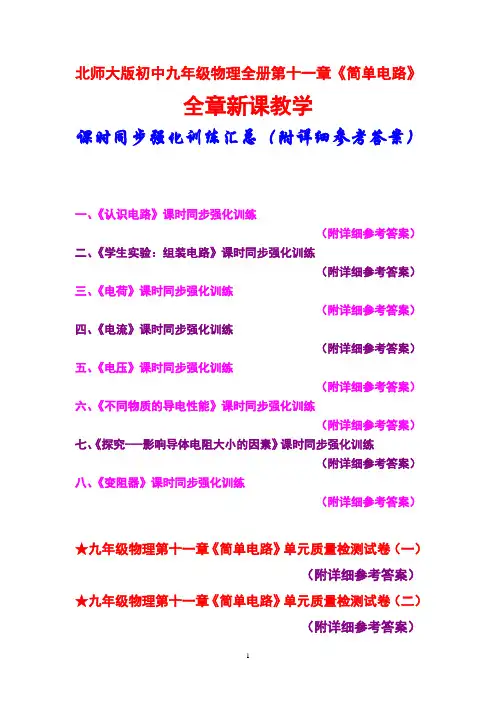

北师大版初中九年级,物理全册第十一章,《简单电路》,全章教学,课时同步强化训练汇总,附详细参考答案
北师大版初中九年级物理全册第十一章《简单电路》全章新课教学课时同步强化训练汇总（附详细参考答案）一、《认识电路》课时同步强化训练（附详细参考答案）二、《学生实验：组装电路》课时同步强化训练（附详细参考答案）三、《电荷》课时同步强化训练（附详细参考答案）四、《电流》课时同步强化训练（附详细参考答案）五、《电压》课时同步强化训练（附详细参考答案）六、《不同物质的导电性能》课时同步强化训练（附详细参考答案）七、《探究---影响导体电阻大小的因素》课时同步强化训练（附详细参考答案）八、《变阻器》课时同步强化训练（附详细参考答案）★九年级物理第十一章《简单电路》单元质量检测试卷（一）（附详细参考答案）★九年级物理第十一章《简单电路》单元质量检测试卷（二）（附详细参考答案）§§11.1《认识电路》课时同步强化训练班级：_________ 姓名：__________ 成绩：___________(30分钟40分)一、选择题(本大题共5小题,每小题3分,共15分)1.在如图所示的电路中,正确的电路组成是( )2.如图电路中,用导线连接下列两点后,会导致电路短路的是( )A.a、cB.b、cC.b、dD.d、e3.小明设计并制作了一个“盲人水杯”,其工作原理如图所示。
杯中近杯口处A点是水位器的两个触点,当杯中的水位到达A位置时,水位器会自动发出音乐声,表示水已盛满。
杯口处两个触点的作用相当于( )A.导线B.开关C.用电器D.电源4.(多选)如图所示的电路中,要使小灯泡发光,a、b两处可连接的电路元件是( )A.a、b两处都接开关B.a、b两处都接导线C.a处接电源,b处接开关D.b处接电源,a处接开关5.短路和断路是电路中常见的故障,下列四幅图中有短路现象的是( )二、填空题(本大题共3小题,每空1分,共7分)6.家庭电路中经常出现的故障有:灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。
九年级物理全册第11章简单电路阶段强化专题五含电表的电路习题pptx课件新版北师大版
【点拨】 图中两灯泡并联，因为并联电路中干路电流等于各
支路电流之和，又知道两灯泡规格相同，则电流表A1的示 数是A2的两倍，故C正确。
【答案】C
7 如图所示的电路中，闭合开关S，已知电源电压为6 V， L2两端的电压为2 V，则下列说法正确的是( B ) A．电压表的示数为2 V B．电压表的示数为4 V C．电压表的示数为6 V D．电压表的示数为8 V
被短路；若b处是电流表，则灯泡L2会被短路，故a处和b 处都是电压表。c处电表与灯泡L2串联，故c处是电流表。
【答案】B
9 如图所示，①②是测量电压或电流的仪表，当闭合开 关S后，为了使小灯泡都能发光，则( B ) A．①是电流表，②是电压表 B．①是电压表，②是电流表 C．①是电流表，②是电流表 D．①是电压表，②是电压表
5 如图所示，闭合开关S1、S2，电流表的作用是( D ) A．电流表A1测的是通过灯泡L1的电流 B．电流表A1测的是通过灯泡L2的电流 C．电流表A2测的是通过灯泡L1的电流 D．电流表A2测的是通过灯泡L2的电流
6 【中考·临沂】两只规格相的灯泡按如图方式连接， 将开关S1和S2闭合，则( ) A．两灯泡是串联的 B．电流表A2测通过灯泡L2的电流 C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大
【点拨】 将图中电压表看成“开路”，可发现电路中两灯串联，
则两电流表的示数相同；依次加上电压表可以发现，电压 表V1测的是灯泡L2两端电压U1，电压表V2测的是电源电压 U2，电压表V3测的是灯泡L1两端电压U3，由串联电路中的 电压规律知U2＝U1＋U3。 【答案】B
14 利用下图中提供的实验器材，应怎样连接才能使L1和 L2两灯串联在电路中，并用电流表测通过L1的电流， 用电压表测L2两端的电压。

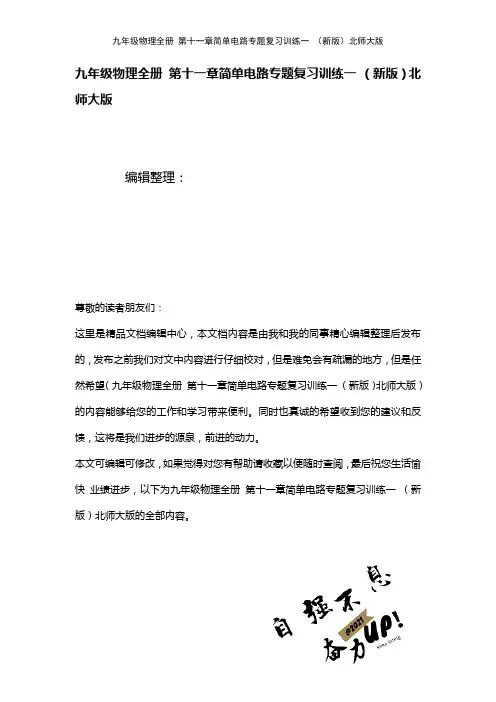

九年级物理全册第十一章简单电路专题复习训练一北师大版(2021年整理)
九年级物理全册第十一章简单电路专题复习训练一（新版）北师大版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册第十一章简单电路专题复习训练一（新版）北师大版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册第十一章简单电路专题复习训练一（新版）北师大版的全部内容。
第十一章简单电路专题复习训练一专题训练(一）[电路图和实物图的互画]错误!电路图与实物图的互画贯穿于整个电学部分，是初中物理的重要组成部分。
解答时把握以下关键点：（1）明确一个完整的电路应该至少由电源、用电器、开关和导线四部分组成，缺一不可。
(2)根据电路图连接实物图的一般方法：一般从电源的正极开始，按照电流路径顺序逐个连接，最后到电源的负极，也可以从电源的负极开始，以相反的次序连接,最后回到正极，注意导线一般不要交叉。
(3)根据实物图画电路图，首先要识别实物图,确定实物图中有几条电流路径，然后按照一定的顺序画电路图，一般先画出电源，然后从电源的正极开始，按电流方向顺序逐个将元件用相应的电路符号画出,最后连接到电源的负极,也可以从电源的负极开始，以相反的次序连接。
►类型一根据实物图画电路图1．请根据实物图，在虚线框内画出对应的电路图。
图Z－1－1 2．画出图Z－1－2中实物图所对应的电路图.图Z－1－2 3．请根据实物图,在虚线框中画出对应的电路图。
图Z－1－3 4．请根据实物图，在虚线框内画出对应的电路图。
图Z－1－45．请根据如图Z－1－5所示的实物连接图，在虚线框内画出对应的电路图。
图Z－1－56．根据图Z－1－6中的实物图，在虚线框内画出对应的电路图。

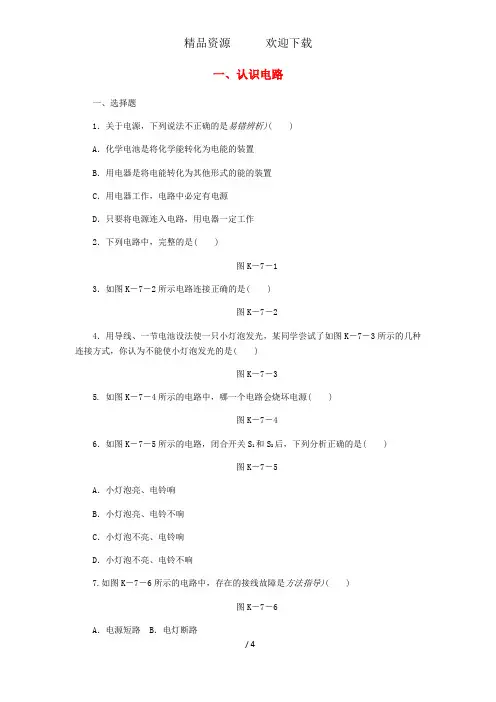

九年级物理全册11.1认识电路练习新版北师大
