坐标和CAD图纸转换
北京54与西安80坐标系统可以相互转换
2010-8-5
坐标转换的几点说明
1.坐标转换问题的详细了解对于测量很重要。前面叙述，我们知道有三种 坐标转换问题的详细了解对于测量很重要。前面叙述， 坐标转换问题的详细了解对于测量很重要 坐标表示方法：经纬度和高程，空间直角坐标，平面坐标和高程。 坐标表示方法：经纬度和高程，空间直角坐标，平面坐标和高程。 2.我们通常说的 我们通常说的WGS-84坐标是经纬度和高程这一种，北京 坐标和西安 坐标是经纬度和高程这一种， 我们通常说的 坐标是经纬度和高程这一种 北京54坐标和西安 80坐标一般是平面坐标和高程着一种。 坐标一般是平面坐标和高程着一种。 坐标一般是平面坐标和高程着一种 3.在同一个椭球里的转换都是严密的，而在不同的椭球之间的转换这时不 在同一个椭球里的转换都是严密的， 在同一个椭球里的转换都是严密的 严密的。 坐标和北京54坐标之间是不存在一套转换参数可以全 严密的。在WGS-84坐标和北京 坐标之间是不存在一套转换参数可以全 坐标和北京 国通用的，在每个地方会不一样。 国通用的，在每个地方会不一样。两个椭球间的坐标转换一般而言比较严 密的是用七参数法， 平移， 平移 平移， 平移 平移， 旋转 旋转， 旋转 旋转， 旋转 旋转， 密的是用七参数法，即X平移，Y平移，Z平移，X旋转，Y旋转，Z旋转， 平移 尺度变化K。要求得七参数就需要在一个地区需要3个以上的已知点 个以上的已知点。 尺度变化 。要求得七参数就需要在一个地区需要 个以上的已知点。如果 区域范围不大，最远点间的距离不大于30Km(经验值 ， 可以用三参数 ， 经验值)， 区域范围不大 ， 最远点间的距离不大于 经验值 可以用三参数， 平移， 平移 平移， 平移 而将X、 、 旋转 尺度变化K视为 平移， 旋转， 视为0。 即X平移，Y平移，Z平移，而将 、Y、Z旋转，尺度变化 视为 。 平移 4.在一个椭球的不同平面坐标系中转换需要用到四参数转换。 在一个椭球的不同平面坐标系中转换需要用到四参数转换。 在一个椭球的不同平面坐标系中转换需要用到四参数转换
2010-8-5
2010-8-5
原CAD图形的转换方法
2010-8-5
建议参数
**市原BJ54向西安80转换的建议参数:
利用**市三等控制网重合点的两套坐标计算 利用 市三等控制网重合点的两套坐标计算 的转换参数： 的转换参数： 平移X0: -63.531065米 平移 平移Y0: -13.189625米 平移 旋转角T: 旋转角 -000:00:02.227706秒 尺度比K: 1.00000308200575 尺度比 下面演示参数的求取方法和CAD图形的转换
2010-8-5
位置的三中种表示方 法: (1)经、纬度 (1)经 （2）空间直角坐标 （3）高斯平面直角坐 标 同一坐标系统下的三 种表示方法可以相互 转换. 转换.
2010-8-5
七参数转换（进行空间坐标转换） （1）只有一个公共点，求三参数 ΔX、ΔY、ΔZ，0，0，0，0 （2）有三个及以上公共点的求七三参数 ΔX、ΔY、ΔZ，εx，εy,εz,κ 四参数转换 两个平面坐标之间的转换 文件转换方法
天正CAD坐标转换
坐标转换
施工总平面图与各楼图纸之间坐标得转换,为全站仪放样提供正确得坐标数据,提高测量效率。
1、首先打开Auto CAD或者天正建筑软件。
在总平图找到该楼(13#楼)得大地坐标,用纸笔记录两个坐标值(如图红圈所示)
2、下面接着打开所需转换得图纸,比如该楼得桩位图,墙柱平面图等下面以墙柱平面图为例
3、在图形输入L,定义一个点得坐标,注意:这里先输入Y值再输入X 值,且不输小数点,坐标输好后回车,直线得第二个点任意。
d3cOJJL
接着L,输入第二个点得坐标
4、输好之后用天正建筑里得【坐标标注】核对坐标数值
5、然后输入命令AL选中要转换得图形将图纸上得点与刚刚输入得两个坐标点依次对齐。
就OK了
(点击左上工具栏里得视图再点击重新生成就行了,用实时缩放工具就可以随便放大与缩小了6zApVHH。
2mdaQbC。
或:输入Z 回车后输入A,即可显示全屏)
6 、将图纸上对应得点与刚刚输入得两个坐标点依次对齐。
图形对齐完毕
7、下图为已经转换好得坐标图,可以用坐标标注任意一点得坐标值
在UCS工具栏中有一个三点旋转得命令,点击后就指定您需要旋转得基点,然后指定您按此基点旋转得X轴与Y轴,完成了在命令栏中输入plan,输入C(即当前 UCS(C))然后回车,OK了,现在点击坐标就与旋转前得一致了。
euw2NiR。
UjdOSNU。
CAD文件中的坐标系与坐标转换技巧
CAD文件中的坐标系与坐标转换技巧CAD（Computer-aided design）技术在各个领域中被广泛应用，如建筑设计、工程制图以及机械制造等。
坐标系及坐标转换是CAD设计中非常重要的概念和技巧，它们对于准确描述和定位图形对象起着关键的作用。
本文将介绍CAD文件中的坐标系概念、坐标转换的基本原理与方法，并提供一些实际应用中的技巧与案例。
一、CAD文件中的坐标系在CAD设计中，坐标系是一种用于描述和定位图形对象的坐标系统。
它通常由原点、坐标轴和单位组成。
原点是坐标系的起始位置，坐标轴是沿着特定方向延伸的直线，用于表示位置和方向。
单位是用来衡量距离或长度的标准，如毫米、英尺或像素。
CAD文件中的坐标系通常是二维的，由水平和垂直两个坐标轴组成。
在三维CAD设计中，还会增加一根垂直于平面的Z轴，用于表示高度或深度。
坐标系在CAD设计中的作用是确定和定位图形对象的位置和方向。
通过坐标系，我们可以准确地测量、绘制和编辑CAD图纸中的各个元素，例如线条、多边形和曲线等。
在CAD软件中，我们可以选择不同的坐标系来适应不同的设计需求，例如选择世界坐标系或用户定义的本地坐标系。
二、坐标转换的基本原理与方法在CAD设计中，由于不同CAD软件和不同设计环境的差异，可能存在坐标系的不一致性或需要进行坐标转换的情况。
坐标转换是将一个坐标系中的点映射为另一个坐标系中的点，以实现不同坐标系之间的数据交换和协调。
常见的坐标转换方法有以下几种：1. 平移变换：平移变换是指通过平移坐标轴的位置来实现坐标转换。
通过平移变换，我们可以将一个坐标系中的点移动到另一个坐标系中的位置。
平移变换的基本原理是根据两个坐标系的原点之间的距离，将一个坐标系中的点沿着相同方向和距离平移。
在CAD软件中，我们可以通过指定平移向量或指定参考点来进行平移变换。
2. 缩放变换：缩放变换是指通过改变坐标轴的标度比例来实现坐标转换。
通过缩放变换，我们可以将一个坐标系中的点按照一定的比例映射到另一个坐标系中。
cad图纸的坐标怎么转换成大地坐标
Cad图纸的坐标怎么转换成大地坐标坐标转换是在不同坐标系统之间转换位置信息的过程。
在CAD（Computer-Aided Design，计算机辅助设计）软件中，坐标转换是一项常见的任务，因为CAD软件通常使用自己的坐标系统来定义和表示绘图中的对象。
然而，有时候我们需要将CAD图纸中的坐标转换成更实际的大地坐标系统，以便在地理信息系统（GIS）中进行分析和处理。
下面将介绍将CAD图纸的坐标转换成大地坐标的方法。
1. 理解CAD图纸坐标系统在CAD软件中，通常使用笛卡尔坐标系统来定义和表示对象的位置。
该坐标系统以原点为基准，通过X、Y和Z轴来确定位置。
原点通常是图纸的左下角或中心点，而X轴和Y轴则沿着图纸的水平和垂直方向。
2. 确定CAD图纸的基准点在进行坐标转换之前，我们需要确定CAD图纸上的一个基准点，并将其与实际世界中的大地坐标相关联。
这个基准点通常是图纸上的一个明确的标志物，比如交叉点、角落或特定的参考点。
在选择基准点时，最好选择具有明确标记和易于识别的点。
3. 获取基准点的大地坐标获得基准点的大地坐标是进行坐标转换的关键步骤。
这可以通过使用全球定位系统（GPS）设备或地理勘测的方法来获取。
在进行大地勘测时，需要测量基准点的经纬度、高程和椭球面参数等信息。
这些数据将用于将CAD图纸坐标转换为大地坐标。
4. 建立CAD坐标到大地坐标的转换模型一旦获得了基准点的大地坐标，就可以建立一个转换模型来将CAD图纸中的坐标转换为大地坐标。
这个转换模型可以是简单的线性变换，也可以是使用复杂的地理转换算法来校正误差和投影变换等。
这个模型需要将CAD图纸坐标的原点和轴与基准点的大地坐标相关联。
5. 实施坐标转换一旦建立了转换模型，就可以开始将CAD图纸中的任意点的坐标转换为大地坐标。
这可以通过应用转换模型的算法来实现。
通常，CAD软件提供了一些工具或脚本来进行坐标转换。
在进行转换时，需要将CAD图纸坐标输入到转换模型中，并获得相应的大地坐标结果。
CAD中的坐标系和坐标转换教程
CAD中的坐标系和坐标转换教程在CAD软件中，坐标系是一个非常重要的概念。
它用来定位和测量对象在二维或三维空间中的位置。
理解坐标系的概念及其转换是使用CAD软件的关键技巧之一。
在这篇文章中，我们将深入探讨CAD中的坐标系和坐标转换教程。
1. 定义坐标系在CAD软件中，一般使用笛卡尔坐标系（Cartesian coordinate system）来描述一个点的位置。
笛卡尔坐标系由三个坐标轴组成：x轴、y轴和z轴。
在二维空间中，只使用x和y轴。
坐标轴的交叉点被称为原点，通常表示为(0,0,0)。
2. 绝对坐标和相对坐标CAD中有两种常用的坐标表示方法：绝对坐标和相对坐标。
- 绝对坐标：通过直接给出点在坐标系中的位置来定义。
例如，一个点的绝对坐标可以表示为(10, 20, 5)，其中x坐标为10，y坐标为20，z坐标为5。
- 相对坐标：通过给出点到另一个点的距离和方向来定义。
例如，如果我们要将一个点从(10, 20, 5)移动到(15, 25, 7)，我们可以使用相对坐标表示为(5, 5, 2)，其中x轴方向移动了5个单位，y轴方向移动了5个单位，z轴方向移动了2个单位。
3. 坐标转换在CAD软件中，我们经常需要进行坐标转换，以便在不同坐标系之间切换或进行准确测量。
- 绝对坐标到相对坐标的转换：如果我们知道两个点的绝对坐标，我们可以计算它们之间的相对坐标。
例如，我们知道点A的绝对坐标为(10, 20, 5)，点B的绝对坐标为(15, 25, 7)，我们可以计算从点A到点B的相对坐标为(5, 5, 2)。
这对于移动或复制对象非常有用。
- 相对坐标到绝对坐标的转换：如果我们知道一个点的绝对坐标和另一个点的相对坐标，我们可以计算出第二个点的绝对坐标。
例如，我们知道点A的绝对坐标为(10, 20, 5)，点B相对于点A的坐标为(5, 5, 2)，我们可以计算出点B的绝对坐标为(15, 25, 7)。
4. 坐标的旋转和缩放除了坐标的转换，CAD软件还提供了旋转和缩放的功能。

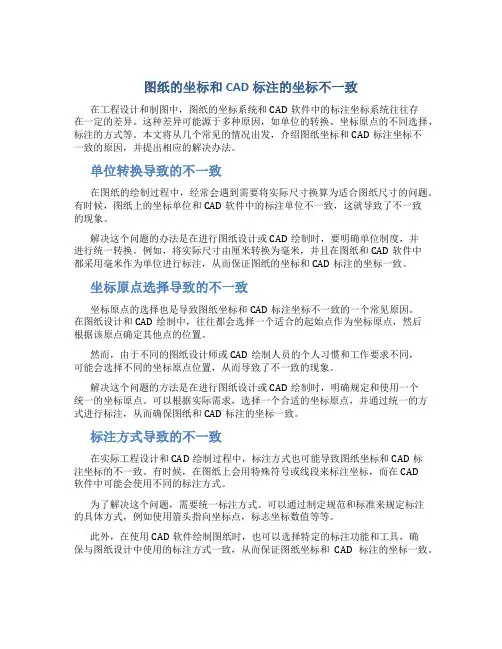

图纸的坐标和cad标注的坐标不一致
图纸的坐标和CAD标注的坐标不一致在工程设计和制图中，图纸的坐标系统和CAD软件中的标注坐标系统往往存在一定的差异。
这种差异可能源于多种原因，如单位的转换、坐标原点的不同选择、标注的方式等。
本文将从几个常见的情况出发，介绍图纸坐标和CAD标注坐标不一致的原因，并提出相应的解决办法。
单位转换导致的不一致在图纸的绘制过程中，经常会遇到需要将实际尺寸换算为适合图纸尺寸的问题。
有时候，图纸上的坐标单位和CAD软件中的标注单位不一致，这就导致了不一致的现象。
解决这个问题的办法是在进行图纸设计或CAD绘制时，要明确单位制度，并进行统一转换。
例如，将实际尺寸由厘米转换为毫米，并且在图纸和CAD软件中都采用毫米作为单位进行标注，从而保证图纸的坐标和CAD标注的坐标一致。
坐标原点选择导致的不一致坐标原点的选择也是导致图纸坐标和CAD标注坐标不一致的一个常见原因。
在图纸设计和CAD绘制中，往往都会选择一个适合的起始点作为坐标原点，然后根据该原点确定其他点的位置。
然而，由于不同的图纸设计师或CAD绘制人员的个人习惯和工作要求不同，可能会选择不同的坐标原点位置，从而导致了不一致的现象。
解决这个问题的方法是在进行图纸设计或CAD绘制时，明确规定和使用一个统一的坐标原点。
可以根据实际需求，选择一个合适的坐标原点，并通过统一的方式进行标注，从而确保图纸和CAD标注的坐标一致。
标注方式导致的不一致在实际工程设计和CAD绘制过程中，标注方式也可能导致图纸坐标和CAD标注坐标的不一致。
有时候，在图纸上会用特殊符号或线段来标注坐标，而在CAD软件中可能会使用不同的标注方式。
为了解决这个问题，需要统一标注方式。
可以通过制定规范和标准来规定标注的具体方式，例如使用箭头指向坐标点，标志坐标数值等等。
此外，在使用CAD软件绘制图纸时，也可以选择特定的标注功能和工具，确保与图纸设计中使用的标注方式一致，从而保证图纸坐标和CAD标注的坐标一致。
CAD图形的坐标系与坐标系转换技巧
CAD图形的坐标系与坐标系转换技巧CAD设计软件是一种广泛应用于工程、建筑、制造等领域的工具。
在使用CAD软件进行设计和绘图时，坐标系和坐标系转换是非常重要的概念和技巧。
首先，让我们来了解什么是坐标系。
在CAD设计中，坐标系用于定位和表示设计图中的点、线、面等元素。
坐标系通常由两个或三个轴构成，分别代表了水平、垂直和深度方向。
常见的坐标系有笛卡尔坐标系和极坐标系。
在CAD软件中，笛卡尔坐标系是最常用的。
它以原点为基准，通过水平和垂直的轴来表示点的位置。
X轴代表水平方向，Y轴代表垂直方向。
这种坐标系可以通过数值表示位置，例如，(0,0)代表原点，(2,5)代表位于X轴正方向2个单位，Y轴正方向5个单位的位置。
坐标系转换是指将一个坐标系中的点转换到另一个坐标系中。
在CAD设计中，坐标系转换非常常见，因为我们可能需要将设计从一个平面转换到另一个平面，或者从二维转换到三维。
CAD软件通常提供了一些工具和命令来实现坐标系转换。
以下是一些常用的技巧和方法。
1. 平移：平移是指将对象沿着坐标轴的方向移动一定距离。
在CAD软件中，可以使用移动命令来实现平移。
选择需要移动的对象，然后指定一个基准点和一个目标点，CAD软件会自动计算出需要移动的距离和方向，并将对象移动到目标点的位置。
2. 旋转：旋转是指将对象绕一个点或轴旋转一定角度。
在CAD软件中，可以使用旋转命令来实现旋转。
选择需要旋转的对象，然后指定一个基准点和旋转角度，CAD软件会自动将对象旋转指定的角度。
3. 缩放：缩放是指按比例改变对象的大小。
在CAD软件中，可以使用缩放命令来实现缩放。
选择需要缩放的对象，然后指定一个缩放比例，CAD软件会自动将对象按照指定的比例进行缩放。
4. 剪切：剪切是指删除对象上的一部分。
在CAD软件中，可以使用剪切命令来实现剪切。
选择需要剪切的对象，然后指定一个剪切路径，CAD软件会自动删除该路径所包含的对象。
5. 镜像：镜像是指将对象沿着一条轴对称镜像复制。
CAD图纸坐标转换步骤
在天正里面输入坐标定位
已知三个角点坐标和基础电子图，在电 脑里面把各个桩点的坐标定位出来的方法 第一步：在天正命令行里输入AL（记住点击一下命令行并在下面命令行里 输入AL不然最终结果可能会无效或出现坐标跑位），在回车，命令行里面会出现“选择对象”（你就用鼠标圈中你要定位的那些建筑或某栋楼的基础图），在回车。 第二步：命令行里面就会出现“指定第一个原点”，（你就把基础图已知的第一个角点的坐标的位置点中），命令行里面就会出现指定第一个目标点，（你就把你已知的第一个坐标点在命令行里面输入进去，记住是在命令行里面输入，不是在桌面鼠标旁边输入，先Y后X，中间没有标点符号，只有Y和X用逗号区分），在回车 第三步：命令行里面就会出现“指定第二个原点”，（你就把基础图已知的第二个角点的坐标的位置点中），命令行里面就会出现指定第二个目标点，（你就把你已知的第二个坐标点在命令行里面输入进去，记住是在命令行里面输入，不是在桌面鼠标旁边输入，先Y后X，中间没有标点符号，只有Y和X用逗号区分），在回车 第四步：命令行里面就会出现“指定第三个原点”，（你就把基础图已知的第三个角点的坐标的位置点中），命令行里面就会出现指定第三个目标点，（你就把你已知的第三个坐标点在命令行里面输入进去，记住是在命令行里面输入，不是在桌面鼠标旁边输入，先Y后X，中间没有标点符号，只有Y和X用逗号区分），在回车 第五步：如果你是按照以上操作的，那么你最先圈中的基础图就会自动跑到你设定的三个坐标的位置，图纸坐标就算设置完成。 注：有可能你的这张电子图的图形界限不对，你就必须在你这张基础图上重新设置图形界限，设置图形界限步骤如下：点击格式，在点击图形界限，命令行里面就会出现“指定左下角点”，你就在你的桌面上的左下角点击一下，在点击一下命令
CAD图纸坐标转换步骤： 1、新建CAD文件→输入直线命令（L）→输入第一点已知坐标（注意坐标缩放比例问题）→确定→输入第二个已知坐标→确定→确定（若找不到直线，按鼠标中间滑动轮点两下或视图→缩放→范围） 打开需转换坐标的设计图纸→复制→窗口→Drawing dwg→粘贴→输入移动及旋转命令（AL）→确定→选择图纸→确定→指定各图纸两各轴线点直接点点重合→确定→确定 2、打开需转换的设计图纸→任意找一点拉出坐标→再输入拉出点坐标→不在同一个位置→找出缩放比例→输入已知两个坐标点（需调整比例后坐标）→将需要转换的图纸复制到已知两点附近→选择需要转换的图纸→偏移加旋转（AL）→对准已知两点重合→确定 3、打开需转换的设计图纸→输入AL→点击第一点已知坐标点轴线输入第一点已知点坐标→找到第二点已知坐标点轴线输入第二点已知点坐标→找到第三点已知坐标点轴线输入第三点已知坐标→确定→确定
测量坐标转换成cad坐标公式
测量坐标转换成CAD坐标公式坐标转换是在实际工程或测量中常见的任务，它把测量坐标系统转换成CAD坐标系统，以便在计算机辅助设计（CAD）软件中进行进一步处理和分析。
在本文中，我们将介绍一种常用的测量坐标转换成CAD坐标的公式。
1. 测量坐标系统在测量中，我们通常使用不同的坐标系统来记录和表示物体的位置。
常见的测量坐标系统包括笛卡尔坐标系统和极坐标系统。
在笛卡尔坐标系统中，一个点的位置由它在X轴、Y轴和Z轴上的坐标值表示。
而在极坐标系统中，一个点的位置由它相对于原点的距离和角度值表示。
假设我们使用笛卡尔坐标系统进行测量，并记录了一系列测量点的坐标值。
现在我们需要将这些测量点的坐标转换成CAD坐标系统。
2. CAD坐标系统CAD软件通常使用自己的坐标系统来表示和操作图形对象。
CAD坐标系统通常由一个原点和一组坐标轴组成。
原点通常位于图纸的左下角，而坐标轴则根据具体的CAD软件和用户设置而不同。
要将测量坐标转换成CAD坐标，我们首先需要明确CAD坐标系统的原点和坐标轴的方向。
在实际应用中，这些信息通常由CAD软件的用户界面或设置参数提供。
3. 坐标转换公式假设我们已经知道测量坐标系统的原点和坐标轴方向，并且已经记录了一系列测量点的坐标值。
我们可以使用以下公式将测量坐标转换成CAD坐标：CAD_X = Measure_X + Origin_XCAD_Y = Measure_Y + Origin_YCAD_Z = Measure_Z + Origin_Z其中，CAD_X、CAD_Y和CAD_Z分别表示转换后的CAD坐标的X、Y和Z轴坐标值。
Measure_X、Measure_Y和Measure_Z表示测量坐标的X、Y和Z轴坐标值。
Origin_X、Origin_Y和Origin_Z表示CAD坐标系统的原点在测量坐标系统中的坐标值。
以上公式表示了一个简单的坐标平移操作，将测量坐标系中的点平移到相应的CAD坐标系统中。
CAD坐标系与坐标转换
CAD坐标系与坐标转换CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种通过电脑进行辅助设计和绘图的工具。
在CAD软件中，坐标系是一个重要的概念，它用来描述和定位绘图中的各个元素。
在CAD设计中，如果我们想要更加准确地控制元素的位置和方向，就需要了解坐标系的概念，并掌握坐标转换的方法。
坐标系是由X、Y、Z三个轴线构成的一个空间框架。
在CAD软件中，默认情况下，绘图区域以左上角为原点，向右为正X轴方向，向下为正Y轴方向，正Z轴垂直于绘图平面向外。
当我们在CAD中创建和编辑图形时，可以通过指定坐标来定位和控制元素。
在CAD软件中，坐标通常以笛卡尔坐标系表示，即通过一个数值对（X，Y）来表示一个点在平面上的具体位置。
例如，一个点的坐标为（2，3），表示该点在X轴上的位置为2，Y轴上的位置为3。
而当我们需要在三维空间中定位一个点时，就需要用到三维坐标系，即通过一个数值组（X，Y，Z）来表示一个点在空间中的位置。
在CAD软件中，常用的坐标转换方法有两种：绝对坐标和相对坐标。
绝对坐标是指通过指定一个点的具体坐标来定位其他的点。
例如，我们通过输入（5，8）这样的坐标，就可以将光标定位到绘图区域的（5，8）位置。
而相对坐标是指相对于某个已知的点进行定位，即通过指定一个点相对于已知点的位移来定位。
例如，我们通过输入@3,4这样的坐标，就可以将光标定位到相对于当前位置向右移动3个单位，向下移动4个单位的位置。
在CAD软件中，还有一种常见的坐标系是极坐标系。
极坐标是一种用角度和半径来表示点的坐标系统。
在CAD中，我们可以通过极坐标来绘制圆弧和曲线等各种图形。
极坐标的表示通常是（角度，半径），其中角度可以用度数或弧度表示。
除了常用的绝对坐标、相对坐标和极坐标外，CAD软件还提供了其他坐标转换的方法，如旋转坐标、镜像坐标等。
通过灵活运用这些坐标转换方法，我们可以在CAD设计中快速准确地定位和控制元素，提高工作效率。
CAD标注的坐标与图纸给出的坐标不一致怎么办？
CAD标注的坐标与图纸给出的坐标不一致怎么办？1、打开带有设计院给出的坐标的图纸，首先标注一下坐标，看是否与原图一致。
2、与不一致，我们先要设置一下，UCS命令，然后W命令选择世界坐标系。
3、L直线命令输入图纸一个点的坐标，最好是相对的角部，输入Y坐标逗号X坐标，例如X=4321568.321 Y=35896.403，直线命令输入35896403,4321568321回车，（注意不要有小数点，因为图纸比例的问题，我们可以在标注样式里修改，下一步会讲到）画一条直线。
4、命令RE空格刷新一下图纸，然后把图纸移动到直线的一端，便于以后操作，命令L直线输入另一坐标点同上，然后与之前的直线相连。
5，将图纸中的两点坐标，画一条直线相连，在标注样式里修改一下精度，或者D命令，修改，主单位，单位格式，选择0°00′00″，然后在标注里选择角度标注选择两点坐标的画出的直线和图纸两点坐标相连的直线，看一下角度是多少。
6、将图纸全部选择，然后命令B粘贴成块，便于图纸旋转操作。
7、将图纸按照标注的角度进行旋转，选择图纸，旋转命令，基部选择，选择坐标的一点，进行旋转，按照命令提示输入角度，逆时针旋转为正数，顺时针旋转为负数。
例如3°24′00″，直接输入3.24回车确定。
8、旋转完成后，选择图纸，进行移动，选择基部，按照坐标点将图纸移动至画出直线坐标相对应的坐标点上，看两条直线是否重合。
9、如果重合，那么进行坐标标注，先进行有坐标的进行标注看数值是否相差，正常来说如果两条直线重合，标注出来的坐标不会相差超过两毫米。
如果不重合，重复第七步，直至重合为止。
由于电脑的原因，没有给大家配图，会在以后补上。
注明：CAD软件不具备直接标注出X，Y坐标，我们可以利用一个小插件(zbbz)。
百度一下就可以。
