西门子变频器维修常见故障
西门子变频器是由德国西门子公司研发、生产、销售的知名变频器品牌，主要用于控制和调节三相交流异步电机的速度。
并以其稳定的性能、丰富的组合功能、高性
能的矢量控制技术、低速高转矩输出、良好的动态特性、超强的过载能力、创新的BiCo（内部功能互联）功能以及无可比拟的灵活性，在变频器市场占据着重要的地位。
西门子变频器维修常见故障：
(1) 上电后显示正常，一运行即显示过流
[F0001](MM4) [F002](MM3)即使空载也一样，
一般这种现象，说明IGBT模块损坏或驱动板有
问题，需更换IGBT模块并仔细检查驱动部分后
才能再次上电，不然可能因为驱动板的问题造
成IGBT模块再次损坏!这种问题的出现，一般
是因为变频器多次过载或电源电压波动较大(特
别是偏低)使得变频器脉动电流过大主控板CPU
来不及反映并采取保护措施所造成的。
(2)西门子440变频器报F0003，A503欠压故障：西门子440,430,420变频器系
列过程中，报欠压F0003故障比例非常高，先检查R0026 DC直流母线电压显示正常
应该是540v,报此故障后，一般显示0V或者低于500V以下，电源母线继电器不吸合。
故障一般出在检测电路上，一些光耦，电阻变值，连接线腐蚀等，储存器损坏也会出
现OV，IO板接插件接触不良，充电电阻开路等。
(3) 上电后面板无显示(MM4变频器)，面板下的指示灯[绿灯不亮，黄灯快闪]，这种现象说明整流和开关电源工作基本正常，问题出在开关电源的某一路不正常。
(4) 上电后面板显示[F231]或[F002](MM3变频器)，这种故障一般有两种可能。
常见的是由于电源驱动板有问题，也有少部分是因为主控板造成的，可以先换一块主控
板试一试，否则问题肯定在电源驱动板部分了。
(5) 有时显示[F0022,F0001,A0501]不定(MM4)，敲击机壳或动一动面板和主板时
而能正常，一般属于接插件的问题，检查一下各部位接插件。
也发现有个别机器是因
为线路板上的阻容元件质量问题或焊接不良所致。
(6) 上电后显示[-----](MM4)，一般是主控板问题。
多数情况下换一块主控板问题
就解决了，一般是因为外围控制线路有强电干扰造成主控板某些元件(如帖片电容、电阻等)损坏所至，我分析与主控板散热不好也有一定的关系。
但也有个别问题出在电源板上。
(7) 使用的过程中经常“无故”停机。
再次开机可能又是正常的，上电后主接触器吸合不正常-有时会掉电，乱跳。
查故障原因，开关电源出来到接触器线包的一路电源的滤波电容漏电造成电压偏低，这时如果供电电源电压偏高还问题不大，如果供电电压偏低就会致使接触器吸合不正常造成无故停机。
(8) 西门子变频器频率上不去：面板运行频率正常，端子运行频率上升困难！开关电源供电不足，更换开关变压器周围的220UF电容。
西门子高压变频器常见故障处理
1．变频器有任何异常情况都会发出报警或者故障信号，在键盘上表示为：若面板故障灯常亮表示变频器故障，若故障灯闪烁表示报警。
报警不影响变频器运行，故障会引起变频器停机。
只有出现非常严重的故障才会跳高压（变压器短路、损耗过大、风机故障、急停动作、变压器过温、高压柜门打开、输入电压过高；或控制电源没开）。
2．故障查询：“SHIFT”+“→”+“6220”+“ENTER/CANCEL”+“ENTER/CANCEL” +“ENTER/CANCEL”
退回主界面：“SHIFT”+“ENTER/CANCEL”+“SHIFT”+“ENTER/CANCEL”
3．故障复位：故障解除后，可从远方复位或用变频器操作面板上“FAULT RESET”按钮复位。
4．记录故障代码，询问西门子robicon 技术人员或热线
5．旁路故障复位：停机后，进2640，输入安全密码7777，进行操作。
之后要将光纤还原。
2、对换单元。
3、对换单元板。

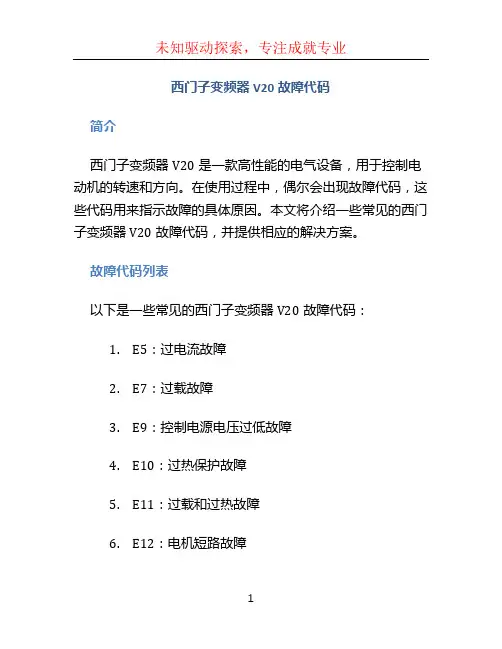

西门子变频器V20故障代码
西门子变频器V20故障代码简介西门子变频器V20是一款高性能的电气设备，用于控制电动机的转速和方向。
在使用过程中，偶尔会出现故障代码，这些代码用来指示故障的具体原因。
本文将介绍一些常见的西门子变频器V20故障代码，并提供相应的解决方案。
故障代码列表以下是一些常见的西门子变频器V20故障代码：1.E5：过电流故障2.E7：过载故障3.E9：控制电源电压过低故障4.E10：过热保护故障5.E11：过载和过热故障6.E12：电机短路故障7.E13：输出断路器跳闸故障8.E14：输入电源电压过高故障9.E15：输入电源电压过低故障10.E16：过电流和过热保护故障故障代码解决方案对于每个故障代码，以下是相应的解决方案：E5：过电流故障过电流故障通常是由于电机负载过重引起的。
解决方案如下：1.检查电机负载是否合理，如果负载过重，需要减少负载。
2.检查电机是否正常运转，如果电机有异常，需要进行维修或更换。
E7：过载故障过载故障通常是由于电机运行时的负载超过额定负载引起的。
解决方案如下：1.检查电机负载是否超过额定负载，如果超过需要减少负载。
2.检查电机的风扇是否运转正常，如果风扇有故障，需要进行修复或更换。
E9：控制电源电压过低故障控制电源电压过低故障通常是由于供电不足引起的。
解决方案如下：1.检查电源电压是否稳定，如果不稳定，需要更换稳定的电源。
2.检查变频器的电源连接是否牢固，如果有松动，需要进行调整或修复。
E10：过热保护故障过热保护故障通常是由于变频器内部温度过高引起的。
解决方案如下：1.检查变频器周围的通风情况，如果通风不良，需要增加通风设备。
2.检查变频器内部的散热器是否正常运行，如果散热器有问题，需要修复或更换。
E11：过载和过热故障过载和过热故障通常是由于电机负载过重和变频器内部温度过高引起的。
解决方案如下：1.检查电机负载和变频器内部温度，如果超过额定值，需要减少负载并增加通风设备。
2.检查变频器内部的散热器是否正常运行，如果散热器有问题，需要修复或更换。

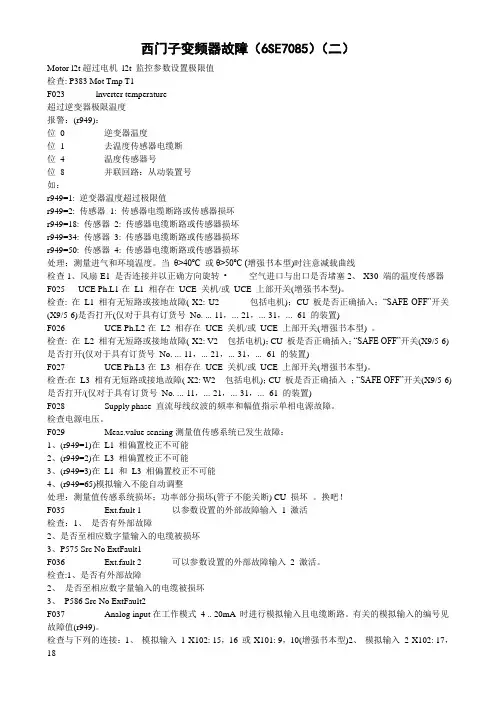

西门子变频器故障二
西门子变频器故障（6SE7085）（二）Motor l2t超过电机l2t 监控参数设置极限值检查: P383 Mot Tmp T1F023 lnverter temperature超过逆变器极限温度报警：(r949)：位0 逆变器温度位 1 去温度传感器电缆断位 4 温度传感器号位8 并联回路：从动装置号如：r949=1: 逆变器温度超过极限值r949=2: 传感器1: 传感器电缆断路或传感器损坏r949=18: 传感器2: 传感器电缆断路或传感器损坏r949=34: 传感器3: 传感器电缆断路或传感器损坏r949=50: 传感器4: 传感器电缆断路或传感器损坏处理：测量进气和环境温度。
当θ>40ºC 或θ>50ºC (增强书本型)时注意减载曲线检查1、风扇-E1 是否连接并以正确方向旋转• 空气进口与出口是否堵塞2、-X30 端的温度传感器F025 UCE Ph.L1在L1 相存在UCE 关机/或UCE 上部开关(增强书本型)。
检查: 在L1 相有无短路或接地故障(-X2: U2 包括电机)；CU 板是否正确插入；“SAFE OFF”开关(X9/5-6)是否打开(仅对于具有订货号No. ...-11，...-21，...-31，... -61 的装置)F026 UCE Ph.L2在L2 相存在UCE 关机/或UCE 上部开关(增强书本型) 。
检查: 在L2 相有无短路或接地故障(-X2: V2 - 包括电机)；CU 板是否正确插入；“SAFE OFF”开关(X9/5-6)是否打开(仅对于具有订货号No. ...-11，...-21，...-31，... -61 的装置)F027 UCE Ph.L3在L3 相存在UCE 关机/或UCE 上部开关(增强书本型)。
检查:在L3 相有无短路或接地故障(-X2: W2 - 包括电机)；CU 板是否正确插入；“SAFE OFF”开关(X9/5-6)是否打开/(仅对于具有订货号No. ...-11，...-21，...-31，... -61 的装置)F028 Supply phase 直流母线纹波的频率和幅值指示单相电源故障。

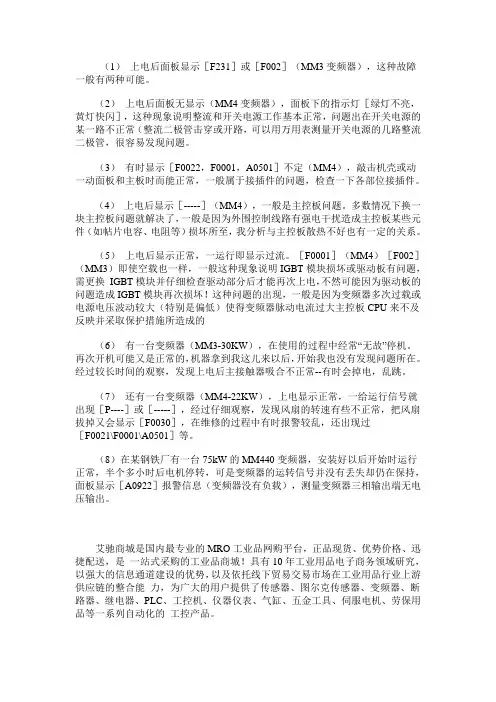

西门子变频器常见故障的原因
（1）上电后面板显示［F231］或［F002］（MM3变频器），这种故障一般有两种可能。
（2）上电后面板无显示（MM4变频器），面板下的指示灯［绿灯不亮，黄灯快闪］，这种现象说明整流和开关电源工作基本正常，问题出在开关电源的某一路不正常（整流二极管击穿或开路，可以用万用表测量开关电源的几路整流二极管，很容易发现问题。
（3）有时显示［F0022，F0001，A0501］不定（MM4），敲击机壳或动一动面板和主板时而能正常，一般属于接插件的问题，检查一下各部位接插件。
（4）上电后显示［-----］（MM4），一般是主控板问题。
多数情况下换一块主控板问题就解决了，一般是因为外围控制线路有强电干扰造成主控板某些元件（如帖片电容、电阻等）损坏所至，我分析与主控板散热不好也有一定的关系。
（5）上电后显示正常，一运行即显示过流。
［F0001］（MM4）［F002］（MM3）即使空载也一样，一般这种现象说明IGBT模块损坏或驱动板有问题，需更换IGBT模块并仔细检查驱动部分后才能再次上电，不然可能因为驱动板的问题造成IGBT模块再次损坏！这种问题的出现，一般是因为变频器多次过载或电源电压波动较大（特别是偏低）使得变频器脉动电流过大主控板CPU来不及反映并采取保护措施所造成的（6）有一台变频器（MM3-30KW），在使用的过程中经常“无故”停机。
再次开机可能又是正常的，机器拿到我这儿来以后，开始我也没有发现问题所在。
经过较长时间的观察，发现上电后主接触器吸合不正常--有时会掉电，乱跳。
（7）还有一台变频器（MM4-22KW），上电显示正常，一给运行信号就出现［P----］或［-----］，经过仔细观察，发现风扇的转速有些不正常，把风扇拔掉又会显示［F0030］，在维修的过程中有时报警较乱，还出现过［F0021\F0001\A0501］等。
（8）在某钢铁厂有一台75kW的MM440变频器，安装好以后开始时运行正常，半个多小时后电机停转，可是变频器的运转信号并没有丢失却仍在保持，面板显示［A0922］报警信息（变频器没有负载），测量变频器三相输出端无电压输出。
西门子变频器故障排除指南
西门子变频器故障排除指南
故障一：电源问题
现象：
变频器无法启动，显示屏无反应。
解决方案：
1. 检查电源线是否插入变频器并连接稳定。
2. 使用万用表测试电源插座的电压是否稳定。
3. 检查变频器的保险丝是否熔断，如有需要更换。
故障二：过载
现象：
变频器在运行中突然停止。
解决方案：
1. 检查所连接的设备是否过载，如有需要减少负荷。
2. 检查变频器设置的过载保护参数是否合理。
故障三：温度过高
现象：
变频器运行一段时间后发热严重。
解决方案：
1. 检查变频器周围是否存在堵塞物或阻挡物，保证通风良好。
2. 调整变频器的运行参数，将负荷适当降低。
故障四：通讯异常
现象：
变频器与其他设备通信失败。
解决方案：
1. 检查通讯线路是否连接稳定。
2. 重新设置变频器的通讯参数，确保与其他设备设置一致。
以上是一些常见的西门子变频器故障及解决方案，希望能对您有所帮助。
如有其他问题，请随时联系我们的技术支持团队。
*注意：本文档提供的解决方案仅供参考，请在操作过程中遵循相应的安全规范，并根据具体情况进行调整。
*。
西门子变频器故障代码简明对照表
西门子变频器故障代码简明对照表在工业自动化领域，西门子变频器凭借其出色的性能和稳定性，得到了广泛的应用。
然而，在使用过程中，难免会遇到各种故障。
为了帮助用户能够快速准确地识别和解决问题，下面为大家整理了一份西门子变频器常见故障代码的简明对照表。
一、过电流故障（F0001）过电流故障是西门子变频器中较为常见的一种。
当变频器的输出电流超过了允许的最大值时，就会触发该故障。
可能的原因包括：1、电机短路或接地故障。
2、变频器输出侧短路。
3、加速时间设置过短，导致电机电流瞬间过大。
4、电机负载突变，例如机械卡住。
二、过电压故障（F0002）过电压故障通常发生在电源电压过高或者电机在减速过程中产生的回馈能量无法及时释放的情况下。
具体原因有：1、电源电压超过了变频器的允许范围。
2、减速时间设置过短，导致电机回馈能量无法及时消耗。
3、制动电阻选型不正确或故障。
三、欠电压故障（F0003）欠电压故障可能是由于电源输入电压不足，或者变频器内部的电源电路出现问题。
常见的引发因素包括：1、电源电压过低。
2、电源瞬间停电。
3、变频器内部的整流桥故障。
四、变频器过热故障（F0004）当变频器的温度超过了允许的上限值时，会触发过热故障。
主要原因有：1、变频器散热风扇故障，导致散热不良。
2、环境温度过高。
3、变频器过载运行，产生过多的热量。
五、接地故障（F0021）接地故障表示变频器检测到电机或电缆存在接地问题。
可能是以下原因导致：1、电机接地不良。
2、电机电缆破损导致接地。
六、短路故障（F0022）短路故障一般是由于变频器输出侧发生相间短路或对地短路引起。
可能的原因包括：1、电机相间短路。
2、电机电缆短路。
七、I/O 板故障（F0023）I/O 板故障可能是由于输入输出板的硬件故障，或者是与控制板之间的通信问题。
八、编码器故障（F0090）如果使用了编码器反馈，当编码器出现故障时会触发此代码。
原因可能有：1、编码器损坏。
2、编码器电缆连接不良。
西门子变频器出F0001故障码的维修方法
西门子变频器出F0001故障码的维修方法背景西门子变频器是一种广泛应用于各种机械设备的变频控制器。
通过对电机输入的电压和频率进行控制，实现对机械运转的精准控制，达到节能、环保和提高生产效率的目的。
然而，在使用过程中，由于各种原因，变频器可能会出现故障，F0001故障码就是较为常见的一种。
F0001故障码F0001故障码是指变频器控制电路出现故障，例如电流过大、电压异常、过载等情况，导致电路保护器被触发，进而导致变频器停机。
此时，变频器的电源指示灯和故障指示灯会同时亮起，屏幕上会显示F0001故障码。
维修方法前置作业在进行维修前，需要确认故障产生的原因和范围，以便在维修时有的放矢。
可以通过检查以下方面进行确认：1.电机是否存在故障，例如绕组短路、烧毁等；2.电源电压是否稳定；3.控制电路是否存在接线不良、元件烧毁、电容失效等问题。
维修流程步骤一：确认故障点在确认故障点前，需要对变频器进行检查和测试，以确认故障产生的范围。
首先，使用万用表对变频器的电源输入端进行检查，确认输入端的电压是否稳定。
其次，使用示波器对变频器控制电路进行检查，确认控制电路是否存在波形失真、干扰等问题。
步骤二：更换元件如果检查发现元件损坏或失效，需要对其进行更换。
常见的需要更换的元件包括IGBT、继电器、电容等。
在更换元件时，需要注意以下几点：1.更换元件时，需要注意元件规格和参数的匹配，以保证元件的正常工作。
2.更换元件时，需要注意焊接的方法和技巧，以保证元件的接触良好，不会出现松动或接触不良等问题。
3.更换元件后，需要进行测试，确认元件的工作状态是否正常。
步骤三：重新校准在进行维修后，需要重新对变频器进行校准，以确保变频器的工作状态符合要求。
具体的校准步骤包括：1.重新进行参数设置，包括最大电流、电压、转速等；2.进行调试，包括对控制电路的波形和响应速度进行调整；3.进行测试，确认变频器的工作状态是否正常。
结论通过上述维修方法，可以对西门子变频器出现F0001故障码的问题进行解决。
西门子6SE48系列变频器的常见故障及处理
西门子6SE48系列变频器的常见故障及处理1 引言随着自动控制、微电子、电力电子、通信等技术的高速发展，变频器调速技术也得到了前所未有的提高，使交流调速已逐步取代直流调速，在各行各业中获得了广泛的应用。
变频器除了具有卓越的调速性能之外，还有显著的节能作用，是企业技术改造和产品更新换代的理想调速装置。
自上世纪80年代被引进中国以来，变频器作为节能应用与速度工艺控制中越来越重要的自动化设备，得到了快速发展和广泛的应用。
变频器以其具有节电、节能、可靠、高效的特性应用到了工业控制的各个领域中,并发挥着重要作用，如变频调速在电力、纺织与化纤、建材、石油、化工、冶金、公用工程等。
但在使用过程中，其维护问题比较复杂，现就西门子变频器在纺织化纤中的应用中的常见故障及维护作一些分析。
2 6se48系列西门子变频器的结构6se48系列西门子变频器同其它通用变频器一样，是交-直-交电压源型spwm(正弦脉冲宽度调节器)变频器，它的主电路主要用不可控整流器、spwm逆变器，其输出电压波形接近正弦波。
西门子变频器的组成结构主要由主电路、控制电路、保护电路及显示接口装置等构成。
按元件组成来分，又可分为主控制板、sm板、门控制板和接口单元。
首先是它的主控制板sr6050，它包含一个16字节处理系统，这个微机系统控制和监测内部的变频器运行，并处理所有的外部运行。
其次是sm板，又叫电源和信号探测板，是集直流电源和信号检测功能为一体的电路板。
它生成24v和正负15v的直流电，供给门控制单元线路板使用，并检测一些故障信号，来进行保护。
门控制单元是通过调制后产生的电压信号,控制大功率开关管进行导通和关断。
最后是接口单元，包括接口板和串行接口，主要用来和其它设备进行通讯。
除此之外，西门子变频器还有一些专用的附加元件如摆动发生器。
对于纺织厂的横动驱动，为了形成稳定的丝饼结构，变频器的频率就按技术要求作周期性变化。
西门子变频器采用wg601数字摆动发生器就可产生横动变频器所要的调制频率。
西门子变频器故障原因及解决措施分析
西门子变频器故障原因及解决措施分析西门子变频器有多种类型，例如：西门子变频器MM4系列，西门子变频器SINAMICS系列。
这些西门子变频器是由主回路、电源回路、IPM驱动及保护回路、冷却风扇等几部分组成。
其结构多为单元化或模块化形式。
由于使用方法不正确或设置环境不合理，将容易造成变频器误动作及发生故障，或者无法满足预期的运行效果。
为防患于未然，事先对故障原因进行认真分析尤为重要。
本文下面对西门子变频器的故障原因和解决措施做一个分析，为用户在调试过程中提供参考。
西门子变频器故障原因及解决措施分析1.主回路常见故障分析主回路主要由三相或单相整流桥、平滑电容器、滤波电容器、IPM 逆变桥、限流电阻、接触器等元件组成。
其中许多常见故障是由电解电容引起。
电解电容的寿命主要由加在其两端的直流电压和内部温度所决定，在回路设计时已经选定了电容器的型号，所以内部的温度对电解电容器的寿命起决定作用。
电解电容器会直接影响到变频器的使用寿命，一般温度每上升10℃，寿命减半。
因此一方面在安装时要考虑适当的环境温度，另一方面可以采取措施减少脉动电流。
采用改善功率因数的交流或直流电抗器可以减少脉动电流，从而延长电解电容器的寿命。
在电容器维护时，通常以比较容易测量的静电容量来判断电解电容器的劣化情况，当静电容量低于额定值的80%，绝缘阻抗在5MΩ以下时，应考虑更换电解电容器。
2.主回路典型故障分析故障现象：变频器在加速、减速或正常运行时出现过电流跳闸。
首先应区分是由于负载原因，还是变频器的原因引起的。
如果是变频器的故障，可通过历史记录查询在跳闸时的电流，超过了变频器的额定电流或电子热继电器的设定值，而三相电压和电流是平衡的，则应考虑是否有过载或突变，如电机堵转等。
在负载惯性较大时，可适当延长加速时间，此过程对变频器本身并无损坏。
若跳闸时的电流，在变频器的额定电流或在电子热继电器的设定范围内，可判断是IPM 模块或相关部分发生故障。
西门子变频器的常见故障及维修对策精品文档5页
西门子变频器的常见故障及维修对策The Normal Malfunction and Maintenance Countermeasure of Siemens Inverter摘要：介绍西门子变频器的发展及相应的故障处理关键词：大功率晶体管智能化一体模块开关电源Abstract:Introduce the development of mitsubishi inverter ,and how to deal with the malfunction.Key words:GTR IPM Switch power西门子，在自动化领域应该是个享有盛誉的品牌，PLC,人机界面，变频器，伺服产品，自动化仪表等等，几乎涉及了自动化控制的所有领域，在各行业中也都赢得了良好的口碑。
西门子变频器以其稳定的性能，丰富的组合功能，良好的力矩特性，在变频器市场占据着重要的地位。
并以其强大的品牌效应，打破了以前日本品牌变频器在中国市场上的垄断地位，据有关专业市场调研机构的统计，西门子的高低压变频器在中国市场上已位居第一。
西门子变频器在中国市场的使用最早是在钢铁行业，然而在当时电机调速还是以直流调速为主，变频器的应用还是一个新兴的市场，但随着电子元器件的不断发展以及控制理论的不断成熟，变频调速已逐步取代了直流调速，成为驱动产品的主流，西门子变频器因其强大的品牌效应在这巨大的中国市场中取得了超规模的发展，西门子在中国变频器市场的成功发展应该说是西门子品牌与技术的完美结合。
在中国市场上我们能碰到的早期的西门子变频器主要有电流源的SIMOVERT A,以及电压源的SIMOVERT P，这些变频器也主要由于设备的引进而一起进入了中国的市场，目前仍有少量的使用，而其后在中国市场大量销售的主要有MICRO MASTER 和MIDI MASTER,以及西门子变频器最为成功的一个系列SIMOVERT MASTERDRIVE,也就是我们常说的6SE70系列。
