第九章混凝土结构工程案例

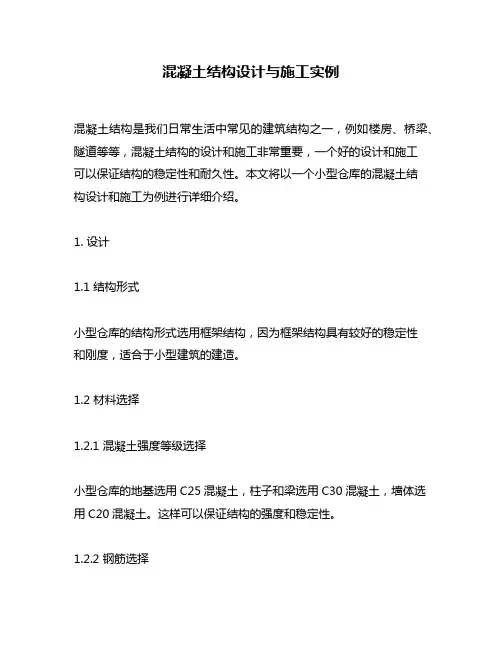

混凝土结构设计与施工实例
混凝土结构设计与施工实例混凝土结构是我们日常生活中常见的建筑结构之一，例如楼房、桥梁、隧道等等，混凝土结构的设计和施工非常重要，一个好的设计和施工可以保证结构的稳定性和耐久性。
本文将以一个小型仓库的混凝土结构设计和施工为例进行详细介绍。
1. 设计1.1 结构形式小型仓库的结构形式选用框架结构，因为框架结构具有较好的稳定性和刚度，适合于小型建筑的建造。
1.2 材料选择1.2.1 混凝土强度等级选择小型仓库的地基选用C25混凝土，柱子和梁选用C30混凝土，墙体选用C20混凝土。
这样可以保证结构的强度和稳定性。
1.2.2 钢筋选择根据设计要求，柱子和梁的钢筋直径为16mm，墙体的钢筋直径为12mm。
1.3 结构计算1.3.1 荷载计算根据仓库的使用情况和地理位置，设计荷载包括自重、雪荷载和风荷载。
自重为每平方米0.2KN，雪荷载为每平方米0.8KN，风荷载为每平方米0.5KN。
1.3.2 结构尺寸计算根据荷载计算结果，确定柱子、梁和墙体的尺寸。
柱子的截面尺寸为400mm × 400mm，梁的截面尺寸为300mm × 400mm，墙体厚度为200mm。
1.3.3 钢筋计算根据荷载和结构尺寸计算钢筋数量和布置方式。
柱子和梁的钢筋按照每平方米的数量进行计算，柱子每平方米的钢筋数量为240根，梁每平方米的钢筋数量为160根，墙体的钢筋按照每米长度的数量进行计算，每米长度需要4根钢筋。
2. 施工2.1 地基施工地基采用钢筋混凝土浇筑，混凝土采用C25强度等级。
首先进行地面平整工作，然后按照设计要求进行基础钢筋布置，浇筑混凝土，保证地基的平整度和强度。
2.2 立柱、梁施工柱子和梁的钢筋按照设计要求进行布置，然后进行模板搭建。
模板采用钢模板，保证结构的精度和平整度。
模板搭建完成后，进行混凝土浇筑和养护，保证柱子和梁的强度和稳定性。
2.3 墙体施工墙体采用砌块结构，砌块采用红砖，砌块粘结采用C20混凝土。
混凝土施工工程案例
混凝土施工工程案例在现代建筑工程中，混凝土作为一种常用的建筑材料，被广泛应用于各种工程项目中。
其优良的性能和可靠的使用效果，使其成为建筑领域不可或缺的一部分。
本文将介绍一个混凝土施工工程案例，以展示混凝土在实际工程中的应用及效果。
一、工程背景本案例是某大型商业综合体的地下停车场混凝土施工工程。
商业综合体位于城市CBD核心地带，具有较大的建筑规模和日常人流量需求。
为满足停车需求，商业综合体地下一层设计了大型停车场，需进行混凝土浇筑及加固工程。
二、施工方案为确保地下停车场的承重能力和使用寿命，施工方案采用高标准的混凝土浇筑和加固措施。
具体包括以下几个步骤：1. 地基处理：在进行混凝土浇筑前，对停车场地基进行了细致的处理，确保地基平整、承载力符合要求。
2. 混凝土浇筑：选用优质的混凝土原材料，按照设计要求进行浇筑作业，注重浇筑速度和均匀性，确保混凝土的密实性和强度。
3. 加固措施：为提高地下停车场的承载能力，采用钢筋混凝土结构设计，并在关键部位进行加固处理，确保工程安全可靠。
三、施工效果经过精心施工和严格验收，地下停车场混凝土施工工程取得了良好的效果：1. 强度可靠：经过验收测试，混凝土强度符合设计要求，具有较高的承载能力，能够满足商业综合体大型停车场的使用需求。
2. 平整美观：混凝土表面平整光滑，无明显裂缝或变形现象，符合美观和舒适的停车环境要求。
3. 使用寿命长：通过科学的施工方案和加固措施，地下停车场混凝土结构具有较长的使用寿命，不易受到外界因素影响而产生损坏。
四、总结本案例展示了混凝土施工在商业综合体地下停车场工程中的应用效果。
通过科学施工、严格验收和优质管理，混凝土结构在工程中表现出了其优良的性能和稳定的使用效果。
混凝土作为一种重要的建筑材料，将继续在各类工程项目中得到广泛应用，为建筑行业的发展贡献力量。
以上是关于混凝土施工工程案例的介绍，希望对您有所启发。
在今后的工程实践中，可根据实际情况参考本案例经验，提高混凝土施工质量和效率，为工程项目的顺利进行和成功完工提供有力支持。
混凝土施工工程案例(3篇)
第1篇一、项目背景某城市商业综合体项目，总建筑面积约12万平方米，包括地下车库、商业裙楼和高层办公楼。
该项目于2020年3月开工，2022年12月竣工。
混凝土施工是该项目的重要组成部分，本文将以混凝土施工为案例，分析施工过程中的关键环节和注意事项。
二、施工方案1. 施工准备（1）材料准备：选用符合设计要求的混凝土原材料，包括水泥、砂、石子、外加剂等。
（2）机械设备：配置混凝土搅拌站、输送泵、振捣器、养护棚等设备。
（3）人员组织：成立专门的混凝土施工班组，明确各岗位职责。
2. 施工工艺（1）混凝土浇筑：采用分层浇筑、连续浇筑的方式，确保混凝土均匀密实。
（2）振捣：采用插入式振捣器进行振捣，确保混凝土密实度。
（3）养护：采用湿养护、覆盖养护等方式，保证混凝土强度和耐久性。
3. 施工质量控制（1）混凝土配合比：严格按照设计要求进行配合比设计，确保混凝土性能。
（2）原材料控制：严格控制原材料质量，确保混凝土质量。
（3）施工过程控制：加强施工过程中的监督检查，确保施工质量。
（4）混凝土试块检测：按照规定制作试块，进行强度检测，确保混凝土强度。
三、施工过程1. 地下车库（1）底板浇筑：采用分层浇筑，每层厚度为200mm，振捣均匀。
（2）柱墙浇筑：采用对称浇筑，确保混凝土密实。
（3）梁板浇筑：采用分段浇筑，每段长度不超过6m，振捣均匀。
2. 商业裙楼（1）基础垫层：采用素混凝土垫层，厚度为100mm。
（2）柱墙浇筑：采用对称浇筑，确保混凝土密实。
（3）梁板浇筑：采用分段浇筑，每段长度不超过6m，振捣均匀。
3. 办公楼（1）基础垫层：采用素混凝土垫层，厚度为100mm。
（2）柱墙浇筑：采用对称浇筑，确保混凝土密实。
（3）梁板浇筑：采用分段浇筑，每段长度不超过6m，振捣均匀。
四、施工效果1. 混凝土强度：经检测，混凝土强度均达到设计要求。
2. 混凝土外观：混凝土表面平整，无裂缝、蜂窝等缺陷。
3. 混凝土耐久性：经长期观察，混凝土耐久性良好。
《混凝土结构工程》课件
模板设计：根据混凝土结构 设计模板
模板拆除：在混凝土达到一 定强度后拆除模板
模板维护：定期检查和维护 模板，确保其质量和安全性
模板回收：在拆除后对模板 进行回收和再利用
钢筋工程
钢筋类型：包 括普通钢筋、 预应力钢筋等
钢筋加工：包 括切割、弯曲、 焊接等
钢筋安装：包 括绑扎、焊接、 机械连接等
混凝土结构工程应用领域
建筑工程： 高层建筑、 桥梁、隧 道等
水利工程： 大坝、水 闸、河道 整治等
交通工程： 公路、铁 路、机场 等
市政工程： 城市道路、 地下管网、 城市广场 等
工业工程： 厂房、仓 库、设备 基础等
军事工程： 军事设施、 防御工事 等
混凝土结构工程材料
混凝土原材料
水泥：主要成分为硅酸盐， 是混凝土的主要胶凝材料
结构设计步骤与内容
确定设计目标：满足使用功 能和安全要求
添加标题
确定荷载：分析结构所承受 的荷载
添加标题
审核与修改：审核设计结果， 根据需要修改设计内容
确定截面尺寸：根据内力和 材料性能确定截面尺寸
添加标题
添加标题
添加标题
确定结构形式：选择合适的 结构形式和材料
添加标题
计算结构内力：根据荷载和 结构形式计算结构内力
耐久性：考虑混凝土的耐久性，如抗渗、 抗冻等性能
材料选择：根据工程需求选择合适的混凝 土材料
环保与节能：考虑混凝土生产、使用和废 弃过程中的环保与节能问题
案例解决方案与实施效果
案例背景：某建筑项目混凝土结构出现质量问题 解决方案：采用新型混凝土材料，加强施工质量控制 实施效果：提高了混凝土结构的强度和耐久性，降低了施工成本 经验总结：加强质量管理，采用新技术新材料，提高工程质量
混凝土结构设计与应用案例
混凝土结构设计与应用案例一、引言混凝土是一种重要的建筑材料，广泛应用于各种建筑结构中。
混凝土结构设计是建筑领域中一个重要的领域。
本文将介绍混凝土结构设计的一些基本原则和应用案例。
二、概述混凝土结构设计是建筑领域中一个非常重要的领域。
混凝土结构设计需要考虑多方面的因素，包括建筑的用途、负载、环境等因素。
在混凝土结构设计中，需要考虑的因素非常多，因此，混凝土结构设计需要进行全面的分析和考虑。
三、混凝土结构设计的基本原则1. 安全性原则：混凝土结构设计的首要原则是安全性。
混凝土结构设计需要保证建筑的安全性，确保建筑在承受负荷和外力时不会发生倒塌或其他危险情况。
2. 经济性原则：混凝土结构设计需要考虑经济性原则。
混凝土结构设计需要保证建筑的质量和安全性，但同时也需要尽可能地降低成本，提高材料利用率，以达到经济性的目的。
3. 实用性原则：混凝土结构设计需要考虑实用性原则。
混凝土结构设计需要满足建筑的使用需求，满足建筑的功能要求，同时也需要考虑建筑的美观性。
4. 可靠性原则：混凝土结构设计需要考虑可靠性原则。
混凝土结构设计需要保证建筑的稳定性，以及在使用过程中不会出现任何破坏或损坏。
四、混凝土结构设计的应用案例1. 案例一：地下车库混凝土结构设计地下车库混凝土结构设计需要考虑很多因素，包括车库的使用需求、车库的承载能力、车库的安全性等。
在设计地下车库混凝土结构时，需要进行全面的分析和研究。
例如，需要考虑地下车库的使用需求和承载能力，以及地下车库的排水和通风问题。
另外，还需要考虑地下车库的安全性，例如在车库的入口和出口设置防护栏杆等。
2. 案例二：高层建筑混凝土结构设计高层建筑混凝土结构设计需要考虑很多因素，包括建筑的高度、负载、抗震性等。
在设计高层建筑混凝土结构时，需要进行全面的分析和研究。
例如，需要考虑高层建筑的抗震性能，以及在设计中采用适当的加强措施来提高建筑的抗震性能。
另外，还需要考虑高层建筑的结构形式和使用需求，以及建筑的美观性。
混凝土施工工程案例分析(3篇)
第1篇一、项目背景某城市新建一栋住宅楼，建筑面积为20000平方米，地下两层，地上20层，采用钢筋混凝土框架-剪力墙结构。
在施工过程中，发现部分混凝土结构存在质量问题，本文将对该案例进行分析。
二、问题表现1. 露筋：在混凝土结构中，部分钢筋裸露在外，导致钢筋表面锈蚀，影响结构安全性。
2. 裂缝：部分混凝土结构出现裂缝，裂缝宽度较大，影响结构耐久性。
3. 混凝土强度不足：部分混凝土强度低于设计要求，导致结构承载力不足。
三、原因分析1. 施工质量问题：施工过程中，部分工人操作不规范，如混凝土浇筑过程中随意加水、振捣不充分等，导致混凝土质量不合格。
2. 材料质量问题：部分原材料不合格，如水泥、砂石等，导致混凝土强度降低。
3. 设计问题：部分设计不合理，如混凝土配比不当、钢筋布置不合理等，导致结构出现裂缝。
四、解决方案1. 修复露筋：对露筋部位进行清理，重新浇筑混凝土，确保钢筋保护层厚度符合规范要求。
2. 处理裂缝：对裂缝部位进行封闭处理，防止裂缝进一步发展。
对严重裂缝，可采用化学注浆或锚杆加固等方法进行加固。
3. 提高混凝土强度：对强度不足的混凝土部位，重新浇筑混凝土，确保混凝土强度符合设计要求。
五、经验总结1. 严格把控施工质量：加强施工过程管理，确保施工规范操作，提高混凝土质量。
2. 选用优质原材料：严格筛选原材料，确保原材料质量符合规范要求。
3. 优化设计：在设计阶段，充分考虑结构受力特点，合理确定混凝土配比和钢筋布置。
4. 加强施工人员培训：提高施工人员素质，确保施工质量。
六、案例分析结论通过对该混凝土施工工程案例的分析，可以看出，施工质量问题、材料质量问题、设计问题是导致混凝土结构出现质量问题的主要原因。
为提高混凝土结构质量，应从施工、材料、设计等方面入手，严格控制施工质量，确保混凝土结构安全、耐久。
第2篇一、项目背景某城市新建一座商业综合体，总建筑面积约10万平方米，地下两层，地上五层，包含商业、办公、酒店等多种功能。
混凝土结构设计实战案例
混凝土结构设计实战案例一、前言混凝土结构是现代建筑工程中最常见的结构形式之一，其广泛应用于住宅、公共建筑、桥梁、道路等工程中。
混凝土结构设计的主要任务是保证结构的安全、经济、美观和耐久性。
本文将通过一个混凝土结构设计实战案例，详细介绍混凝土结构设计的原理、步骤和注意事项。
二、实战案例介绍本案例为一栋地下室+8层的住宅楼结构设计。
建筑的基础采用钢筋混凝土桩基础，地下室采用钢筋混凝土剪力墙和框架结构，地上部分采用钢筋混凝土框架结构。
建筑总高度约为32米，建筑面积约为10000平方米。
三、设计原理1.结构选型原理根据结构形式、地基条件、建筑高度和功能等因素，本案例采用了地下室+8层的钢筋混凝土框架结构。
2.荷载计算原理根据建筑所处地区的设计地震烈度和设计风压，本案例计算了建筑的地震荷载、风荷载、雪荷载、自重荷载和活荷载等荷载。
3.结构设计原理根据荷载计算结果，本案例采用了受力分析法进行结构设计。
在设计过程中，考虑了结构的稳定性、强度、刚度和耐久性等因素，并对结构进行了合理的构造和布置。
4.材料选用原理本案例采用了符合国家标准的水泥、砂、石和钢材等建筑材料。
混凝土的配合比采用了设计强度等级为C30的混凝土，钢筋采用了HRB400级别的圆钢筋。
5.施工工艺原理本案例采用了现代化的施工工艺，包括混凝土浇筑、钢筋加工和安装、模板搭设、施工机械使用等。
在施工过程中，注意了施工的安全和质量控制，确保了结构的施工质量。
四、设计步骤1.荷载计算和结构选型根据建筑所处地区的设计地震烈度和设计风压，计算建筑的地震荷载、风荷载、雪荷载、自重荷载和活荷载等荷载，并根据荷载计算结果，选定结构形式和结构材料。
2.结构设计采用受力分析法进行结构设计，确定每个构件的尺寸和数量，并对结构进行合理的构造和布置。
在设计过程中，考虑了结构的稳定性、强度、刚度和耐久性等因素。
3.材料选用和配合比设计根据设计强度等级和结构要求，选定符合国家标准的水泥、砂、石和钢材等建筑材料，并进行混凝土配合比设计和钢筋数量计算。
钢筋混凝土结构设计与施工实例
钢筋混凝土结构设计与施工实例一、前言钢筋混凝土结构是目前建筑工程中最常用的结构形式之一。
在结构设计和施工过程中，需要考虑到各种因素，包括结构的安全性、经济性、美观性等方面。
本文将以一个实际的工程为例，介绍钢筋混凝土结构的设计和施工过程。
二、工程概况本工程位于某市区，总建筑面积约为10000平方米，分为地上五层和地下两层。
建筑结构形式为钢筋混凝土框架结构。
地下两层为地下车库，地上五层为商业、办公和住宅用途。
设计目标为满足建筑物的安全性、经济性和美观性要求。
三、结构设计1.结构类型本工程采用钢筋混凝土框架结构，主要包括柱、梁和板。
柱采用方形截面，梁采用矩形截面，板采用一般厚度。
根据建筑物的使用要求，结构采用了不同的配筋方案，以满足不同的荷载要求。
2.设计荷载根据国家标准《建筑结构荷载规范》（GB 50009-2012）和本地区的气象和地质条件，确定了设计荷载。
其中，重要活载荷载为5kN/m2，特殊活载荷载为10kN/m2，风荷载为0.6kN/m2，地震作用按照地区烈度为7度计算。
3.结构分析采用ETABS软件进行结构分析。
首先，进行静力分析，计算出结构的内力和变形。
然后，进行动力分析，计算出结构在地震作用下的反应谱。
最后，对结构进行验算，确保结构的稳定性和安全性。
4.结构设计优化根据分析结果和验算结果，对结构进行优化设计。
主要采用了以下措施：（1）增加柱和梁的截面尺寸，以提高结构的承载能力。
（2）采用预应力混凝土技术，提高结构的刚度和稳定性。
（3）增加结构的节点连接强度，以提高结构的整体稳定性。
四、施工实例1.基础施工首先，进行地基处理和基础施工。
地基处理包括土质分析、压实处理和加固处理。
基础施工包括基础开挖、基础混凝土浇筑和基础验收。
2.结构施工（1）柱和梁的施工柱和梁的施工按照设计图纸进行。
首先，进行钢筋加工和预制。
然后，进行钢筋捆扎和模板安装。
最后，进行混凝土浇筑和养护。
（2）板的施工板的施工包括板的定位、钢筋加工和布置、模板安装、混凝土浇筑和养护。
