桥架穿楼板有套管技术交底
室内外桥架穿线安全技术交底模板
一、交底目的为确保室内外桥架穿线施工过程中的安全，防止事故发生，提高施工质量，特进行安全技术交底。
二、施工范围本次交底适用于室内外桥架的安装、穿线及验收等施工过程。
三、施工要求1. 施工人员必须熟悉本交底内容，严格按照操作规程进行施工。
2. 施工前应检查桥架、导线等材料是否符合设计要求，确保质量合格。
3. 施工过程中应做好安全防护措施，确保施工人员的人身安全。
四、安全技术措施1. 人员安全（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）高处作业时，必须使用安全带，并系在可靠的固定点上。
（3）施工过程中，禁止酒后作业、疲劳作业。
2. 设备安全（1）桥架安装前，检查桥架是否有变形、裂纹等缺陷，确保质量合格。
（2）安装桥架时，使用工具应牢固可靠，避免因工具松动导致事故发生。
（3）穿线过程中，注意不要损伤导线绝缘层，确保导线安全。
3. 施工环境安全（1）施工现场应保持整洁，不得堆放杂物，确保施工通道畅通。
（2）施工过程中，注意防火、防爆，严禁吸烟。
（3）施工现场应设置警示标志，提醒施工人员注意安全。
五、施工步骤1. 桥架安装（1）根据设计图纸，确定桥架安装位置。
（2）使用水平尺和线锤，调整桥架水平度和垂直度。
（3）固定桥架，确保桥架牢固可靠。
2. 穿线（1）检查桥架内是否有杂物，清理干净。
（2）根据导线规格，选择合适的穿线工具。
（3）将导线从桥架一端穿入，直至另一端。
（4）检查导线是否损伤，确保导线安全。
3. 验收（1）检查桥架安装质量，确保桥架水平度和垂直度符合要求。
（2）检查导线是否损伤，确保导线安全。
（3）检查桥架内是否有杂物，确保桥架清洁。
六、注意事项1. 施工过程中，注意保持施工现场整洁，确保施工通道畅通。
2. 施工人员应严格按照操作规程进行施工，不得擅自更改施工方案。
3. 施工过程中，如发现安全隐患，应立即停止施工，并向相关负责人报告。
通过本次安全技术交底，使施工人员充分了解室内外桥架穿线施工过程中的安全要求，提高施工人员的安全意识，确保施工过程安全、顺利进行。
桥架安全、安装技术交底
⑴支、吊架的钢材应平直、无变形。下料后长短偏差＜5㎜，切口处无卷边、毛刺。
⑵钢支架和吊架应安装牢固，无显著变形，焊接时焊缝均匀平整，焊缝长度符合要求，不得出现裂纹，咬边、气孔、凹陷、漏焊现象。焊好后应做好防腐处理。
⑶吊架规格：600×200、800×200桥架，横担角钢40×40×4，吊杆φ12圆钢；400×200规格及以下桥架，横担角钢30×30×3，吊杆φ10圆钢；吊杆上刷与桥架颜色一致的防火漆。
⑷固定支点间距一般不大于1.5m，在进出接线盒、箱、柜、转角（弯）、丁字接头三端0.5m以内设支架。
⑸吊架标高详见桥架安装施工图，穿越桁架角钢吊架与圆钢吊架布置详见附图二。
6、桥架安装
⑴桥架直线端连接应采用连接板、螺丝附件齐全，接缝严密平齐。桥架线槽应平整、无扭曲变形、内壁无毛刺，附件齐全。桥架直线段组装时，应先做干线，再做分支线，逐段组装成型。桥架连接用的螺栓的螺母在桥架的外侧。
⑵桥架进行交叉、转弯、丁字连接时，应采用单通、二通、三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。
⑶桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
⑷同一线槽内的导线截面积总和小于内部截面积的40％。桥架、线槽宽度≤100时，连接板每端固定螺丝个数＞4个，宽度≥200时，个数＞6个。
9、施工时注意其它专业预留洞口,防止高空坠落。
二、安装交底
I、准备工作
1、熟悉图纸，确定桥架的布置、走向，核实主要材料和配件的用料。
2、主要机具：电工工具、冲击钻、手电钻、台钻、高凳、卷尺、钢锯、线坠、粉线袋、液压升降台等。
3、材料检验。桥架及附件的型号，规格应符合设计要求，线槽内外应光滑平整，无毛刺，不应有扭曲、翘边等变形现象。螺栓、垫圈、弹簧垫等配件为镀锌材质。
桥架制作安装安全技术交底模板
一、交底目的为确保桥架制作和安装过程中的安全，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底对象所有参与桥架制作和安装的施工人员、管理人员及监督人员。
三、交底内容1. 施工准备- 施工前应熟悉图纸，了解桥架的类型、规格、安装位置等。
- 检查施工工具、设备是否完好，如扳手、螺丝刀、切割机等。
- 准备好必要的防护用品，如安全帽、防护眼镜、手套、防尘口罩等。
2. 施工工艺- 桥架制作：严格按照设计图纸进行，确保尺寸准确，焊接牢固。
- 桥架安装：根据现场实际情况，选择合适的安装方法，确保桥架固定牢固、横平竖直。
3. 安全注意事项- 高空作业：作业人员必须佩戴安全带，作业面下方不得站人，防止坠落。
- 电气安全：使用电动工具时，确保电源线完好，操作人员必须戴绝缘手套，防止触电。
- 机械安全：操作切割机等机械时，注意机械防护装置是否完好，防止机械伤害。
- 个人防护：作业人员必须佩戴安全帽、防护眼镜、手套、防尘口罩等防护用品，防止意外伤害。
- 现场环境：施工场地应保持整洁，防止滑倒、绊倒等事故发生。
4. 应急处理- 发生事故时，立即停止作业，组织人员进行抢救，并报告上级领导。
- 对受伤人员进行简单包扎，并尽快送往医院治疗。
四、交底要求1. 施工人员必须认真听取安全技术交底，并签字确认。
2. 施工过程中，严格遵守安全操作规程，不得违章作业。
3. 安全管理人员负责监督施工过程，确保安全措施落实到位。
4. 定期对施工人员进行安全教育，提高安全意识。
五、附则1. 本安全技术交底自发布之日起执行。
2. 如有未尽事宜，由施工单位根据实际情况进行调整。
六、注意事项1. 施工过程中，如发现安全隐患，应立即停止作业，并及时报告上级领导。
2. 施工人员应自觉遵守安全操作规程，确保自身和他人的安全。
3. 施工单位应定期对施工现场进行安全检查，及时消除安全隐患。
通过以上安全技术交底，希望施工人员能够充分认识到桥架制作和安装过程中的安全重要性，严格遵守安全操作规程，确保施工安全。

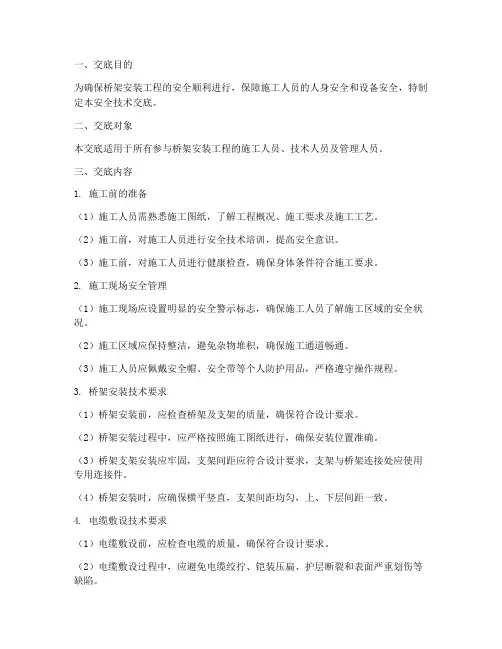

桥架安装安全技术交底模版模板
一、交底目的为确保桥架安装工程的安全顺利进行，保障施工人员的人身安全和设备安全，特制定本安全技术交底。
二、交底对象本交底适用于所有参与桥架安装工程的施工人员、技术人员及管理人员。
三、交底内容1. 施工前的准备（1）施工人员需熟悉施工图纸，了解工程概况、施工要求及施工工艺。
（2）施工前，对施工人员进行安全技术培训，提高安全意识。
（3）施工前，对施工人员进行健康检查，确保身体条件符合施工要求。
2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，确保施工人员了解施工区域的安全状况。
（2）施工区域应保持整洁，避免杂物堆积，确保施工通道畅通。
（3）施工人员应佩戴安全帽、安全带等个人防护用品，严格遵守操作规程。
3. 桥架安装技术要求（1）桥架安装前，应检查桥架及支架的质量，确保符合设计要求。
（2）桥架安装过程中，应严格按照施工图纸进行，确保安装位置准确。
（3）桥架支架安装应牢固，支架间距应符合设计要求，支架与桥架连接处应使用专用连接件。
（4）桥架安装时，应确保横平竖直，支架间距均匀，上、下层间距一致。
4. 电缆敷设技术要求（1）电缆敷设前，应检查电缆的质量，确保符合设计要求。
（2）电缆敷设过程中，应避免电缆绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
（3）电缆敷设时，应确保电缆排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点。
（4）电缆出入电缆沟、竖井、建筑物等处应做密封处理。
5. 电气安全要求（1）施工过程中，严禁操作人员带电作业。
（2）施工过程中，应确保电气设备接地良好，防止触电事故发生。
（3）施工完成后，应进行电气绝缘测试，确保电气设备绝缘性能良好。
四、交底要求1. 施工单位应将本安全技术交底内容纳入施工方案，确保施工过程中严格执行。
2. 施工人员应认真学习本安全技术交底内容，提高安全意识，确保自身安全。
3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全操作技能。
桥架穿楼板有套管技术交底
审批人（项目专业技术负责人）
签名：
年月日
交底人（项目专业工长或质检员）
签名：
年月日
接受人（施工班组长）
签名：
年月日
项目负责人
孙国华
专业承包施工单位
中建三局第一建设工程有限责任公司
项目负责人
王秉乾
施
《建筑设计防火规范GB 50016-2014》电气部分
交
底
内
容
一、编制依据
1、中建三局第一建设工程有限责任公司安装公司机电安装工程施工工艺标准电气部分。
2、《建筑设计防火规范GB 50016-2014》电气部分。
5、施工工艺及注意事项
5.1根据现场实际测量，确定套管大小，套管高度为20cm（以反坎面为参照，反坎面以下为5cm，反坎面以上为15cm），宽度为电缆桥架四周预留4-5cm。按要求切加工好套管。
5.2电缆桥架穿楼板做法：将电缆理顺，擦干净。将岩棉逐层在楼板洞内及电缆桥架内摆放整齐，防火泥厚度与楼板平齐，要求防火泥填补区域上表面平整美观。
5.3应该注意的质量问题：防火封堵区域的空隙要用防火泥进行填补密实,封堵完毕后要使外观整齐美观。六、成品保护：施工过程中注意保护好电缆桥架及桥架内电缆，不破坏抹灰墙面及地面。施工完毕后清理干净现场，锁好竖井防火门。
7、安全及文明施工：
7.1工人佩戴安全帽，禁止酒后作业，施工现场禁止吸烟。
7.2竖井内作业时应将上下层面的洞口用适当强度的木板或其他物体封盖，以免坠落物体砸伤他人或被他人砸伤。
建筑设备安装
防火封堵分项工程施工技术（工艺、质量）交底卡
GD3010109□□

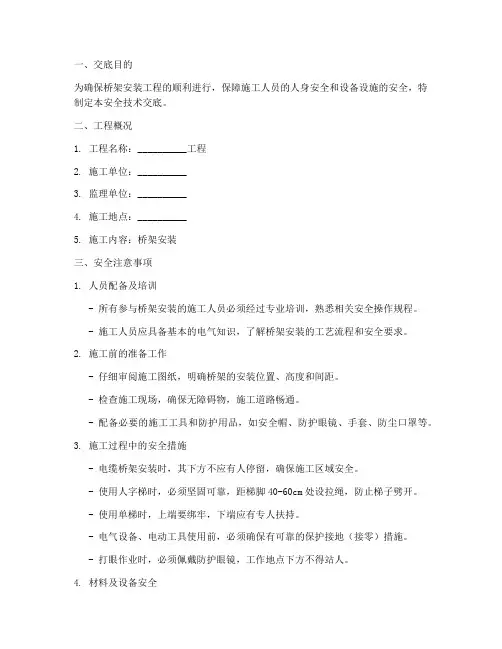

桥架安装的安全技术交底模板
一、交底目的为确保桥架安装工程的顺利进行，保障施工人员的人身安全和设备设施的安全，特制定本安全技术交底。
二、工程概况1. 工程名称：__________工程2. 施工单位：__________3. 监理单位：__________4. 施工地点：__________5. 施工内容：桥架安装三、安全注意事项1. 人员配备及培训- 所有参与桥架安装的施工人员必须经过专业培训，熟悉相关安全操作规程。
- 施工人员应具备基本的电气知识，了解桥架安装的工艺流程和安全要求。
2. 施工前的准备工作- 仔细审阅施工图纸，明确桥架的安装位置、高度和间距。
- 检查施工现场，确保无障碍物，施工道路畅通。
- 配备必要的施工工具和防护用品，如安全帽、防护眼镜、手套、防尘口罩等。
3. 施工过程中的安全措施- 电缆桥架安装时，其下方不应有人停留，确保施工区域安全。
- 使用人字梯时，必须坚固可靠，距梯脚40-60cm处设拉绳，防止梯子劈开。
- 使用单梯时，上端要绑牢，下端应有专人扶持。
- 电气设备、电动工具使用前，必须确保有可靠的保护接地（接零）措施。
- 打眼作业时，必须佩戴防护眼镜，工作地点下方不得站人。
4. 材料及设备安全- 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠。
- 非镀锌电缆桥架间连接的两端接铜芯接地线，接地线最小允许截面积不小于4mm²。
- 镀锌电缆桥架间连接板的两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
5. 施工环境安全- 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。
- 敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。
- 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
四、应急措施1. 如发生触电事故，立即切断电源，并立即对伤员进行急救。
桥架支撑安全技术交底模板
一、交底目的为确保桥架支撑安装施工过程中的安全，防止安全事故发生，特制定本安全技术交底。
二、交底内容1. 施工准备（1）技术准备：审阅设计图纸，了解桥架支撑安装位置、尺寸、材料要求等。
根据设计要求，编制施工方案，明确施工流程、安全措施等。
（2）现场条件：确保施工现场平整、安全，满足施工要求。
预埋件、预留孔洞等应符合设计要求，安装牢固，强度合格。
（3）材料准备：确保施工所需桥架、钢材、配件及辅材等材料齐全，并符合质量要求。
2. 施工工艺（1）弹线定位：根据设计图纸，对桥架支撑进行弹线定位。
对于桥架较密集的部位，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。
（2）支架安装：采用镀锌通丝圆钢作吊杆，镀锌角钢作横担。
在转弯及三通处设置固定防晃角钢支架，与其他专业管线并排排列时可采用联合支架。
（3）支、吊架位置：根据桥架支撑的转弯、三通等部位进行定位，确保在所有电缆敷设完毕后，挠度与跨距之比不大于1：200。
（4）桥架支撑与预埋件焊接：焊接时，焊缝饱满，确保连接牢固。
3. 安全措施（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、工作鞋等。
（2）使用人字梯时，必须确保其坚固可靠，距梯脚40-60cm处设拉绳，防止劈开。
（3）使用单梯时，上端要绑牢，下端应有专人扶持。
（4）电气设备、电动工具要可靠地接地（接零）。
（5）打眼时，要戴好防护眼镜，工作地点下方不得站人。
（6）严格遵守施工组织设计规定，不准违章作业。
在吊物下严禁站人或行走。
（7）进入施工现场必须“两穿一戴”，即穿工作服、穿工作鞋、戴安全帽并系好下额带。
作业面超过2米以上时，必须佩带安全带。
（8）按规定做好安全活动记录。
4. 事故处理（1）发生安全事故时，立即停止施工，并上报相关部门。
（2）按照事故处理程序，查明事故原因，采取相应措施，防止类似事故再次发生。
三、交底要求1. 施工单位应将本安全技术交底内容传达给所有施工人员。
2. 施工人员应认真学习并掌握安全技术交底内容，确保施工安全。
管道桥架安装安全技术交底模板
一、交底目的为确保管道桥架安装工程的安全、顺利进行，防止事故发生，现将本工程的安全技术要求交底如下。
二、施工人员要求1. 施工人员必须具备相应的资质，特种作业人员必须持证上岗。
2. 施工人员应熟悉本工程的安全技术要求，遵守操作规程。
3. 施工人员必须参加安全技术培训，未经培训不得上岗作业。
三、施工前的准备工作1. 施工现场应进行安全检查，确保现场安全。
2. 施工人员应穿戴好个人防护用品，如安全帽、工作服、工作鞋等。
3. 施工前应检查工具、设备，确保其完好、安全。
四、施工过程中的安全注意事项1. 施工现场应设置安全警示标志，禁止无关人员进入施工现场。
2. 施工人员应遵守操作规程，不得违章作业。
3. 施工过程中，严禁在桥架下方停留或行走。
4. 使用人字梯、单梯时，必须确保其稳固，梯脚与地面距离40-60cm处应设拉绳，防止梯子劈开。
5. 使用电气设备、电动工具时，要有可靠的保护接地（接零）措施。
6. 打眼时，要戴防护眼镜，工作地点下方不得站人。
7. 施工过程中，应保持施工现场的整洁，及时清理废弃物。
8. 施工过程中，如发现安全隐患，应立即停止作业，并向现场负责人报告。
五、施工后的安全检查1. 施工完成后，应对施工现场进行安全检查，确保无安全隐患。
2. 对已安装的桥架进行验收，确保其符合设计要求。
3. 施工单位应定期对施工现场进行安全检查，发现问题及时整改。
六、其他注意事项1. 施工单位应制定应急预案，确保在发生事故时能及时有效地进行救援。
2. 施工单位应做好安全教育工作，提高施工人员的安全意识。
3. 施工单位应做好安全记录，确保安全管理工作有据可查。
七、附件1. 施工现场安全操作规程2. 个人防护用品使用指南3. 应急预案本安全技术交底内容仅供参考，具体施工过程中，施工单位应根据实际情况进行调整。
施工过程中，如遇特殊情况，应立即停止作业，并向现场负责人报告。
桥架安全施工技术交底模板
一、工程名称：____________________二、交底日期：____年__月__日三、施工单位：____________________四、分项工程名称：桥架安装工程五、交底提要：为确保桥架安装工程安全、顺利进行，特制定本技术交底。
本交底旨在明确施工过程中应注意的安全事项、操作规程及质量要求，确保施工人员的人身安全和工程质量。
六、交底内容：1. 施工前的准备工作（1）施工人员必须接受岗前培训，熟悉桥架安装工艺、安全操作规程及工程质量要求。
（2）施工前应检查施工场地，确保场地平整、坚实，排水畅通。
（3）检查施工工具、设备，确保其完好、安全。
2. 施工过程中的安全注意事项（1）施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
（2）高空作业时，必须系好安全带，确保安全。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）施工区域应设置警示标志，提醒过往行人注意安全。
（5）施工过程中，严禁擅自改动施工方案，确保施工安全。
3. 桥架安装操作规程（1）桥架安装前，应检查桥架质量，确保其符合设计要求。
（2）桥架安装时，应按照设计图纸和施工规范进行，确保桥架安装牢固、平整。
（3）桥架连接处应使用专用螺栓紧固，确保连接牢固。
（4）桥架安装过程中，应检查支架基础，确保其稳定可靠。
4. 质量要求（1）桥架安装应满足设计要求，确保其功能和使用寿命。
（2）桥架安装应平整、牢固，无明显变形、扭曲。
（3）桥架连接处应紧密，无松动现象。
（4）桥架表面应光滑、无锈蚀、无污染。
七、施工过程中的检查与验收1. 施工过程中，应定期检查施工质量，确保其符合要求。
2. 施工完成后，应进行自检、互检，确保工程质量。
3. 施工单位应组织相关人员进行竣工验收，验收合格后方可投入使用。
八、施工总结1. 施工过程中，应总结经验教训，不断提高施工水平。
2. 对施工过程中发现的问题，应及时整改，确保施工质量。
3. 加强施工安全管理，降低安全事故发生率。
桥架安全技术交底模板
一、交底目的为确保桥架安装施工过程中的安全，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底对象本次交底对象为所有参与桥架安装施工的施工人员、管理人员及监理人员。
三、交底内容1. 施工前的准备工作（1）施工人员应熟悉桥架安装的相关图纸、规范、标准及安全操作规程。
（2）检查施工工具、设备是否完好，确保施工过程中使用安全。
（3）施工场地应清理干净，确保施工通道畅通。
2. 施工过程中的安全注意事项（1）施工人员进入施工现场必须佩戴安全帽，穿着合适的劳动保护服装。
（2）施工人员上下梯子时，必须保持身体平衡，严禁攀爬、跳跃。
（3）使用电动工具时，必须确保接地可靠，防止触电事故发生。
（4）在桥架安装过程中，注意防止坠落，必要时使用安全带。
（5）桥架下方严禁站人，防止施工过程中发生物体打击事故。
（6）在桥架转弯、三通等部位施工时，注意观察周围环境，防止施工过程中发生意外。
（7）施工过程中，如发现安全隐患，应立即停止施工，并及时报告相关负责人。
3. 桥架安装施工技术要求（1）桥架安装应严格按照设计图纸进行，确保桥架安装位置、高度、间距等符合要求。
（2）桥架支架应固定牢固，防止因支架松动导致桥架倾斜、坠落。
（3）桥架连接处应牢固，防止因连接不牢固导致桥架损坏。
（4）桥架内电缆敷设应整齐、规范，不得有绞拧、压扁、断裂等缺陷。
4. 电缆敷设施工技术要求（1）电缆敷设前，应检查电缆外观，确保无损伤、老化等现象。
（2）电缆敷设时，应保持电缆间距合理，防止电缆过热。
（3）电缆敷设过程中，应避免电缆受到机械损伤。
（4）电缆敷设完毕后，应进行电缆绝缘测试，确保电缆绝缘性能良好。
四、交底要求1. 施工人员应认真听取安全技术交底，确保理解并掌握安全操作规程。
2. 施工过程中，施工人员应严格遵守安全技术交底要求，确保施工安全。
3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。
4. 监理单位应加强对施工过程的监督检查，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7、安全及文明施工：
7.1工人佩戴安全帽，禁止酒后作业，施工现场禁止吸烟。
7.2竖井内作业时应将上下层面的洞口用适当强度的木板或其他物体封盖，以免坠落物体砸伤他人或被他人砸伤。
建筑设备安装

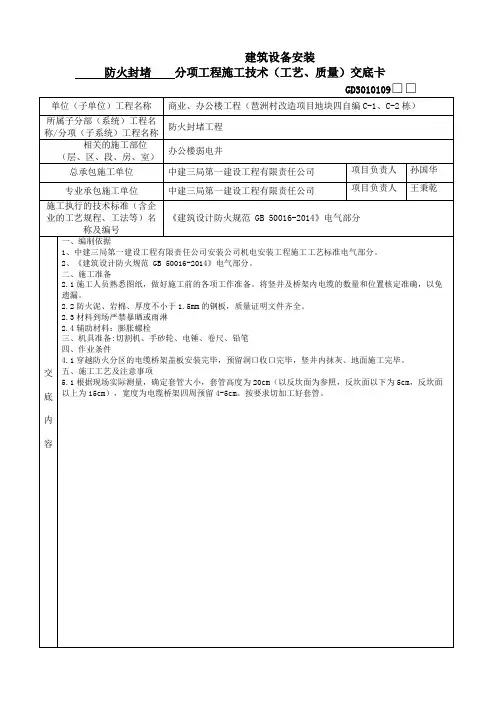

防火封堵分项工程施工技术（工艺、质量）交底卡
GD3010109□□
单位（子单位）工程名称
商业、办公楼工程（琶洲村改造项目地块四自编C-1、C-2栋）
所属子分部（系统）工程名称/分项（子系统）工程名称
防火封堵工程
相关的施工部位
（层、区、段、房、室）
办公楼弱电井
总承包施工单位
中建三局第一建设工程有限责任公司
5、施工工艺及注意事项
5.1根据现场实际测量，确定套管大小，套管高度为20cm（以反坎面为参照，反坎面以下为5cm，反坎面以上为15cm），宽度为电缆桥架四周预留4-5cm。按要求切加工好套管。
5.2电缆桥架穿楼板做法：将电缆理顺，擦干净。将岩棉逐层在楼板洞内及电缆桥架内摆放整齐，防火泥厚度与楼板平齐，要求防火泥填补区域上表面平整美观。
项目负责人
孙国华
专业承包施工单位
中建三局第一建设工程有限责任公司
项目负责人
王秉乾
施工执行的技术标准（含企业的工艺规程、工法等）名称及编号
《建筑设计防火规范GB 50016-2014》电气部分
交
底
内
容
一、编制依据
1、中建三局第一建设工程有限责任公司安装公司机电安装工程施工工艺标准电气部分。
2、《建筑设计防火规范GB 50016-2014》电气部分。
7.3切割机等电动工具使用时应注意线路的完整、绝缘良好，配专用插座箱，箱内配漏电保护装置。
审批人（项目专业技术负责人）
签名：
年月日
交底人（项目专业工长或质检员）
签名：年Βιβλιοθήκη 日接受人（施工班组长）签名：
年月日
二、施工准备
2.1施工人员熟悉图纸，做好施工前的各项工作准备。将竖井及桥架内电缆的数量和位置核定准确，以免遗漏。
2.2防火泥、岩棉、厚度不小于1.5mm的钢板，质量证明文件齐全。
2.3材料到场严禁暴晒或雨淋
2.4辅助材料：膨胀螺栓
三、机具准备:切割机、手砂轮、电锤、卷尺、铅笔
四、作业条件
4.1穿越防火分区的电缆桥架盖板安装完毕，预留洞口收口完毕，竖井内抹灰、地面施工完毕。
