穿梁套管安装技术交底
运用QC方法-提高大面积穿梁套管安装质量论文
运用QC方法:提高大面积穿梁套管安装质量中图分类号：tu2文献标识码：a一、工程概况：星河盛世花园项目建筑面积46万㎡，由12座30层高层住宅和1座16层公寓及1栋3层幼儿园、2层裙楼商业及2层地下室组成。
设计要求本工程的商业二层有压给水、消火栓、喷淋主管道和支管道穿梁敷设，并保证所预埋的套管中心标高在同一高度且水平位置定位准确，工期紧迫，穿梁套管数量多，施工配合协调难度很大，导致施工难度加大。
一共有25个区，其中最小一个区（1-6区），但是经过施工图计算得出，该区域穿梁套管总共238个，4种规格，长度规格16种（从200mm至2600mm）。
二、现状调查：星河盛世花园商业1-6区二层顶最先施工，我们qc小组选择1-6区根据实施方法对穿梁套管安装质量进行检查，收集数据对施工中容易出现的质量问题进行统计，做出以下调查表，合格率只有75%。
三、原因分析：小组针对星河盛世花园商业1-6区二层顶区域调查发现的问题，进行分析得出：（一）人：新工人多，缺少培训，质量意识淡薄；质量检查力度不够；未坚持“三检”制度；技术交底不到位；质量标准掌握不严；（二）与其他工种配合：施工时间短；（三）工艺：操作马虎；套管固定不牢；四、对策实施：（一）实施一：制订切实有限的施工方案2011年11月26日，小组围绕课题，根据现场实际情况，集思广益、相互讨论，制定一系列穿梁套管安装的实施步骤及办法：1、依图纸算量：在施工图纸上，根据给水管道、消火栓管道、喷淋管道穿梁施工套管分门别类的进行标记，再对同一管径规格的进行筛选统计，第三步结合结构图纸对穿梁套管的长度进行核算，经过以上3步对计算套管进行归档汇总。
（类似1-6区表格）2、制作加工：为了节约施工时间，我们安排施工人员对安装使用套管在加工场进行提前预制加工，对各种长度规格进行合理化搭配，避免损耗。
比如说：1根焊接钢管长度为6米，可以制作成3个1600mm长和1个1200mm长套管，类似这种方法。
穿楼板的管道套管的安装样板施工方案
、工程概况工程名称：天津市滨海新区第一老年养护院（二标段）建设单位：天津滨海新区公共产业建设投资有限公司设计单位：天津市建筑设计院勘察单位：天津市勘察院监理单位：天津国际工程建设监理公司施工单位：天津渔阳建工集团有限公司本工程位于滨海新区黄港生态区，工程总建筑面积为25562川，包括14号养护楼（25472川）、门卫1、2、3 （90卅）。
本工程14号楼作为本工程样板开工时间：2014年7月8日竣工时间：2015年10月31日现场安全目标：安全无事故文明施工目标：市级文明工地、样板施工的实施及管理办法1、样板实施管理小组2、样板引路工作管理办法本着“天津渔阳建工集团有限公司”的经营理念，近几年来，本公司始终重视民心工程的质量管理，并采取了一系列措施，使民心工程质量有了显著的提高，同时也深得业主好评。
为进一步提高工程质量，增强公司的社会信誉和综合竞争力，公司决定加大对民心工程的样板管理工作，以攻克民心工程施工的各个难关，为此本工程特制定此管理办法，具体有以下几点：工作开展范围：本项目施工的主要工序。
样板管理目标：项目部施工范围内的主要工序实行样板引路制，工程竣工交付业主时，保证无返修。
3 、样板引路管理要求（1）项目部对规定的每个工序样板项目，均实行两极化管理，即项目部成立的样板引路领导小组和工程处成立的样板引路工作小组，其中样板引路工作小组组长由项目经理担任，要把样板工作具体化，即分工明确，责任到人，层层落实，道道工序把关。
（2）项目工长对有关班组和人员进行样板工序技术交底，并形成书面的交底记录。
4 、样板确定（1）本项目部按照天津滨海新区公共产业建设投资有限公司建设管理分公司印发的关于《建管分公司建设项目工程样板管理办法》执行。
（2）工艺按照《建管分公司建设项目工程样板管理办法》中第四条使用范围所提内容进行样板实施。
本工程由一系列样板组成，而不仅仅是显示完成面的情况。
样板做好后必须经甲方及监理确认，并办好书面手续。

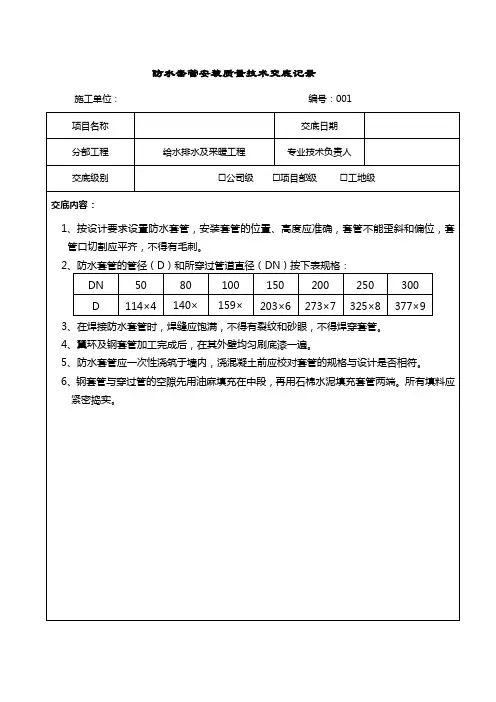

给排水工程防水套管安装分项工程质量技术交底
50
80
100
150
200
250
300
D
114×4
140×4.5
159×4.5
203×6
273×7
325×8
377×9
3、在焊接防水套管时，焊缝应饱满，不得有裂纹和砂眼，不得焊穿套管。
4、翼环及钢套管加工完成后，在其外壁均匀刷底漆一遍。
5、防水套管应一次性浇筑于墙内，浇混凝土前应校对套管的规格与设计是否相符。
6、钢套管与穿过管的空隙先用油麻填充在中段，再用石棉水泥填充套管两端。所有填料应紧密捣实。
交底人签名
接受交底人签名
注：1、本表适用于技术、安全、质量等交底，主要交底内容栏体现具体的交底内容。
2、本表由交底人填写。3、源自表设计被交底单位各留存一份。防水套管安装质量技术交底记录
施工单位： 编号：001
项目名称
交底日期
分部工程
给水排水及采暖工程
专业技术负责人
交底级别
公司级项目部级工地级
交底内容：
1、按设计要求设置防水套管，安装套管的位置、高度应准确，套管不能歪斜和偏位，套 管口切割应平齐，不得有毛刺。
2、防水套管的管径（D）和所穿过管道直径（DN）按下表规格：
水电和消防预埋技术交底
技术交底记录套管安装位置套管安装样图符号说明固定方式穿建筑物隔墙套管1-钢管；2-钢套管；3-密封填料；4-隔墙；5-成品装饰板（明装管道适用）套管配合墙体施工或使用机械开洞后用防水材料固定穿人防剪力墙套管柔性防水套管1-钢管；2-法兰套管；3-密封圈；4-法兰压盖；5-螺柱；6-螺母；7-法兰；8-密封膏嵌缝；9-建筑外墙；10-内侧；11-柔性填缝材料剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内穿无防水要求楼板1-钢管；2-钢套管；3-密封填料；4-楼板套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定。
穿有防水要求楼板（如卫生间，厨房等）1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻套管中部架设钢筋于楼板上，套管下部防水材料吊模固定。
刚性防水套管（钢管）1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内。
穿地上或建筑外墙等防水墙体顶板刚性防水套管1-铸铁管；2-钢套管；3-翼环；4-石棉水泥；5-油麻剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内。
六、防雷接地工程1、接地体（线）的连接应采用焊接，采用结构柱/梁钢筋焊接拉通，焊缝长度大于6倍D,双面焊接（大于10倍D，可单面焊接）。
焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬边、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。
2、接地引下线利用结构柱内两根对角主筋，施工时将该主筋黄色漆作好标记，随结构施工逐层焊接至顶层，并与屋顶避雷网焊接.引下点按设计.3、每层水平连线利用结构梁周环焊接,与引下钢筋焊通. 接地体为结构基础.4、接地装置的顶面埋设深度不应小于0.6m.圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m.接地装置的焊接应采用搭接焊焊接长度应符合下列规定：4.1扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；4.2圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；4.3圆钢与扁钢搭接为圆钢直接的6倍，双面施焊；4.4扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；4.5除埋设在混泥土中的焊接接头外，应有防腐措施。
套管预留预埋技术交底
套管预留预埋技术交底JRRMYY-2015-12-10-01 工程名称句容市人民医院异地新建项目施工单位中建五局上海建设有限公司交底部位后勤综合楼、值班宿舍楼一层楼板及正负零以下剪力墙工序名称套管预留预埋交底提要套管预留预埋施工技术交底交底内容：一、交底分部（子分部）、分项工程名称：套管预留预埋。
二、交底执行标准名称及编号：《给排水与采暖工程施工工艺标准》（ZJQ00-SG-010-2003）《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)《建筑安装工程施工图集》。
02S404、07FK02、07FS02、99S304《建筑工程施工质量验收统一标准》GB50300-2001三、交底内容：1、施工范围：后勤综合楼、值班宿舍楼一层底板及正负零以下地梁、剪力墙等预埋套管。
2、施工条件：① 加工条件：人员、材料、机具已到位；特种作业人员必须取得相应操作资格。
② 安装条件：楼板预留预埋：土建已支好模板，扎好底筋。
③ 剪力墙预留预埋：土建已支好一面模，扎好预留洞（预埋件）周围钢筋。
3、施工准备：钢卷尺、钢直尺、水平尺、放线钢规、线坠、钢锯、切割机、电焊机、焊条、乙炔气割器具，打磨机、钢刷、沙纸、红丹防锈漆、木梯、工具袋、泡沫塑料、沙袋、沙子等。
四、材料要求：焊接钢管、3mm厚钢板具备质量合格证明书、质量、材质检测检验报告。
五、施工工艺：六、套管加工制作：1、套管分类：穿厨房、卫生间楼板、地下室外墙、蓄水池池壁处均需安装防水套管，有防震要求的地方必须安装柔性防水套管，其他部位则为普通钢套管；技术负责人交底人接受交底人注:本记录一式二份,一份交接受交底人,一份存档。
套管预留预埋技术交底JRRMYY-2015-12-10-01 工程名称句容市人民医院异地新建项目施工单位中建五局上海建设有限公司交底部位后勤综合楼、值班宿舍楼一层楼板及正负零以下剪力墙工序名称套管预留预埋交底提要套管预留预埋施工技术交底2、穿墙、梁套管及防水套管：其长度与墙体装饰面平齐，其规格比套管穿管大两个型号，（具体见水施图纸）。
运用QC方法提高套管安装质量
效果：经脚手架拆除后复核，上层套管中心与下层套管的中心在同一条垂直线上。
实施三：套管中心点被脚手架阻挡控制 首先与脚手架搭设班组协调，在不影响脚手架支撑体系验收的情况下避免阻挡套管中心点。 对于已经阻挡的套管中心点采用位移投点法进行确定，具体做法如下： 用红外线确定一条通过套管中心点的直线，在直线上选择两个点，将这两个点投射到上层模板上，连接两个投射点得到一条直线，通过测量下层套管中心点距离投射点的数值得到上层套管中心点，如下图所示。
十一、总结及今后打算
十、巩固措施
单击此处添加副标题
谢谢大家！
请各位专家评委、同事批评指教！
为巩固成果，QC小组对本次活动进行了总结，正在编写套管安装一次成型的工法。
通过本次QC小组活动，使小组成员认识到QC活动的重要性，通过使用科学的分析方法提高了管理的质量和水平，也为日后工作中面对的各类质量控制难题提供了有效的解决思路，为实现本工程的降本增效做出应有的贡献。
下一阶段本小组还将管道的渗漏与防治作为提高质量管理的重点，继续开展QC活动，确保工程质量。
三、选题理由
课题目标：
套管预埋偏差小于5mm的比率达到95%以上。
目标可行性分析
套管预埋本身并不复杂，公司提供技术支持，提出方案并会同项目部进行研究讨论，项目部调集施工经验丰富的技术人员进行现场指导和数据统计整理，从劳务队中选派有责任心、服从管理的施工人员进行实施。
1
2
3
4
四、设定目标
五、方案选择
1避免中心垂点被阻挡。 2对被阻挡投射点移们投射。
套管中心点垂直投射到上层模板上。
1与角手架搭设班组协调，角手架钢管不要阻挡套管中心点。 2 对已经被挡的点采用移点投射方法。
施工现场
管道预留预埋技术交底重点
工程名称
交底日期
施工单位
分项工程名称
交底提要
管道预留预埋
交底内容：
（一）施工准备：
1.材料准备：符合规范要求的各种管材、板材、防锈漆、木制模具、柔性防水套管等。
2.主要机具：电焊机、砂轮切割机、卷尺、氧气表、乙炔表、手锤。
（二）作业条件：
基础及墙、柱、梁、板的钢筋已绑扎完毕，根据土建提供的平面立体坐标，以本专业的图纸为依据，确定各个预埋件及预留洞的位置、标高。
审核人
交底人
接受交底人
C--002
技术交底记录
工程名称
交底日期பைடு நூலகம்
施工单位
分项工程名称
交底提要
管道预留预埋
（五）成品保护：
1、所有的预制套管、木盒必须按规格尺寸作好标识，并分类存放好。
2、预留预埋套管对钢筋进行截割时，不得损坏主筋和模板，要和相关专业人员协商解决。
（六）环保措施：
1、加工、预制现场，必须作好环保工作，作到工完场清。
4、安装模具、套管及测压管：将事先制作好的模具、套管中心对准标注好的“十”字进行模具、套管固定安装，用钉子钉牢在模板上或绑扎焊接在周围的钢筋上，要考虑易于拆除的条件而设。测压管要根据图纸要求安装预埋到位。
5、解决障碍：遇到较大的孔洞模具、套管与多根钢筋相碰时，须经土建技术人员核验，采取相应措施后再进行安装固定，固定完毕，对永久性模具进行防腐处理。
6、预留预埋完毕，需经监理、土建技术负责人、专业技术负责人进行验收，确认无误后，才可以进行合模浇筑。
7、整理记录：预留预埋完毕，专业工长需将所有的预留预埋空洞进行数据记录，认真作好隐检、预检的填写，记录要与实际相符。
（四）质量要求：
套管的制作安装方案
套管的制作安装方案3-1套管的分类：管道穿墙和楼板时必须设套管，根据部位不同应选用不同的套管。
套管形式3-2、工艺流程技术交底→材料检查→套管预制→现场巡视→现场测量定位→现场安装→质量检测→现场巡视保护3-3、技术交底技术人员熟悉本专业图纸和相关土建结构图纸以及相关资料。
发现问题及时与其他专业和设计人员沟通。
作好施工方案、技术交底，措施、交底确认到具体施工人员。
施工人员须对土建结构、标高、基准线以及装修做法、吊顶高度等了如指掌。
配合结构施工预留套管前，仔细查阅与预埋套管相关的结构图和建筑图，并熟悉各管道系统的施工图，了解各系统的管道材质、坡度（坡向）要求、连接形式（法兰、沟槽、焊接、丝扣等）及保温材质和厚度，根据情况选用不同形式的套管以及套管的规格大小。
3-4、材料检查套管所用钢管必须具备产品出厂合格证，并应注有出厂日期和生产厂名。
钢管壁厚要均匀，焊缝一致，无劈裂、砂眼、棱刺和凹扁现象。
3-5、套管制作套管使用无缝钢管或焊接钢管制作，结合现场情况，充分利用现场短料。
套管长度根据预埋位置确定，穿墙套管长度应与预埋墙体厚度一致，穿楼板套管长度应比所穿楼板厚度长30mm-50mm。
预埋套管规格应根据所穿管道尺寸确定，套管管径要比管道外径大2～3号，保温管道套管要选用比管道保温后外径大1～2号。
套管制作前应认真看图，确定套管位置，根据位置不同确定所埋套管形式、长度、规格。
普通填料套管、刚性防水套管制作完成后需对套管表面作除锈处理，管道内壁和露出地面的部位要涂防锈漆。
柔性防水套管部分加工完成后在其外壁均刷底漆一道，外层防腐由设计人确定。
3-5-1、普通填料套管制作普通填料套管制作时，应认真测量套管长度，确保套管长度，使用切割机切断，或使用气焊割断，断口处要平齐不歪斜，切断后管口要做磨光处理，将管口刮铣光滑、无毛刺，管内铁屑除净。
3-5-2、刚性防水套管制作刚性防水套管是在普通填料套管外增加止水翼环，套管长度应参照普通填料套管长度确定，分为穿墙体和楼板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陕西省建筑工程施工质量验收技术资料统一用表
施工质量验收技术资料通用表
04-B1019 施工技术交记录
交底内容
陕西文化中心
分项工程名称穿梁套管安装工程施工班组水工4人交底部位 1#、2#塔楼穿梁套管安装日期2015年3月20日
一、施工准备：
1.主要材料要求：焊管壁厚均匀，焊缝均匀，无劈裂、砂眼、愣刺和凹变现象。
2.主要机具要求：Φ12钢筋、细线、铁钉、交流电焊接、切管器、胶带、铁锤、油漆、刷子等
二、作业条件：
1.在需要安装套管的梁边用油漆画出。
2待梁绑扎完毕即可将拆好的套管放入梁内。
三、工艺流程：
（一）套管预制加工→放样、定位→套管安放→初步核定→套管固定→验收套管预制加工：①准备阶段：根据图纸要求，选择管材以及要求的管径，在现场量出每个套管的长度（应比梁小5-10mm).②断管：用砂轮切割机断管，应将管材放在砂轮切割机卡钳上，对准画线卡牢，进行断管。
断管时压力柄用力要均匀，不要用力过猛，断管后将断口面的管膜，毛刺用铁锤砸击清理干净。
③封堵：在切好的套管关口用胶带密封，胶带应采用双层交叉密封紧固，以防治混凝土进入。
套管放样、定位：①标记：根据施工图纸，用油漆在需要安装套管的梁边模板上对称做好标记。
②定位：待一小区模板完全固定好以后，拉通线，在要安装套管的梁边用钉子做好水平位置标记。
套管安放：①待架空梁钢筋绑扎好后，根据施工图纸安放相应要求的套管，同时土建紧跟着安装套管的地方逐个加筋，加强筋距离套管周围有30mm间隙，一方便调整套管的坐标及标高。
②安放后，在套管上加焊提筋，方便以后固定。
初步核定：当某个区域的梁筋全部绑扎完成后，套管也随之安放完毕，此时组织施工人员逐个检查，以免错放，漏放的套管。
套管固定：①初步固定：根据前面工序定好水平位置和标高，将提筋按相关尺寸要求焊接在梁的主筋上，形成初步固定②检查：施工人员在初步固定后，及时检查套管的位置和标高是否符合图纸要求，正确。
③加固：经检查套管位置和标高无误后，用Φ12钢筋固定，在套管的两侧分别焊一根钢筋直抵梁底，用来控制套管标高。
验收：施工人员安装完成后，严格按照三检制度进行验收，然后由专业工长组织监理及相关人员进行最后的工序验收，验收合格后，在浇筑混凝土时派专人巡视保护。
四、自检要点①套管位置标高是否准确，是否在同一条直线上。
②套管封堵应密封堵实，密封可靠，避免混凝土进入，影响土建结构。
③套管固定是否牢固，避免发生套管倾斜的问题。
五、成品保护①避免其他工种在施工过程中对套管的损坏，做到“工完场清”。
②混凝土浇筑时，必须要有专人看护，发现问题应及时处理。
交底人：接受人:。
