绝缘电阻抗电强度测试规范.

绝缘电阻抗电强度测试规范.
绝缘电阻抗电强度测试规范.

(1).测试目的

本实验是为了确保产品电气绝缘设计达到预先设计所需的要求,并符合相关标准,减小操作人员和可能与设备接触的人员遭受电击或伤害的危险。

(2).测试条件:可参考GB19510.1-2004和GB8898-2001“10.2-10.3”。

a.用耐压测试仪和绝缘阻抗测试仪进行实验。

b.抗电强度电压值设定和P-S绝缘阻抗设定值见下表:

表一介电强度试验电压

另外对于某些产品在客户有特殊要求时,按客户要求的标准测试。

(3). 检验方法:

将被测试产品的电源输入端L,N短接在一起,所有的输出端也短接在一起。连接到绝缘阻抗测试仪或抗电强度测试仪进行实验。

(4). 测试步骤:

a. 将抗电强度测试仪和绝缘阻抗测试仪设定在标准值上,对绝缘电阻施加1分钟的直流500V电压测试, 绝缘电阻不小于表二所给值。对抗电强度按下列规定:

1.对承受直流(无纹波)电压应力的绝缘,用直流电压进行试验;

2.对承受交流电压应力的绝缘,用电网电源频率的交流电压进行试验。

b. 将被测试产品短接好,连到测试仪的输出线上。

c. 开始测试,先用绝缘阻抗测试仪检测绝缘电阻;再用抗电强度测试仪测试抗电强度。并做好相关记录。

(5). 测试后检验:

a.测试期间不能有火花、电弧产生;被测试样品绝缘应无闪络、击穿现象,耐压测试仪不报警。

b.测试完成后检测被测试样品的所有性能均需正常。

(6). 注意要点:

a.抗电强度测试时预先施加的试验电压不应大于规定电压值的一半,然后迅速将试验电压升高到全值并持续1min,漏电流不大于10mA。

b.设备的安全不应受到在预期使用中可能出现的湿热环境的损害,因此除另有特殊规定外,都应在湿热处理后,再立即进行绝缘电阻和抗电轻度测试来检验是否合格。

c.湿热处理要求:设备放进湿热箱之前,先放置在规定的t(20-30℃)和t+4k的环境中4小时。然后再放入温度为(27-30)℃,相对湿度为(90-95)%的湿热箱中放置48小时。

d.湿热箱的空气应流通,试验中不能使湿气或冷凝水凝结在设备上。试验期间,设备不应通电。

e.在绝缘测试之前,如果样品上有肉眼可见的小水珠,应用吸墨水纸擦干。

(7). 备注:

A. 检测员严格按照本测试规范进行检验,并作好相关记录。

B. 在测试时失败或异常,速联系品管负责人或相关人员。

C. 进行此项测试高压存在危险,检验员在测试中需要特别注意操作安全。

耐压测试仪的选用规则

耐压测试仪的选用规则 耐压测试仪又叫电气绝缘强度试验仪或叫介质强度测试仪,也有称介质击穿装置、绝缘强度测试仪、高压实验仪、高压击穿装置、耐压试验仪等。平常我们是怎样选用耐压测试仪的,比如电压大小,泄漏电流为多少,低压还是高压,今天我们着重介绍耐压测试仪选用. 耐压仪选用最重要的是2个指标. 1.最大输出电压值及最大报警电流值一定要大于你所需要的电压值和报警电流值。一般被试产品标准中规定了施加高压值及报警判定电流值。如果施加的电压越高,报警判定电流越大,那么需要耐压仪升压变压器功率就越大,一般耐压仪升压变压器功率有0.2kV A、0.5kV A、1kV A、2kV A、3kV A等。最高电压可以到几万伏。 2.最大报警电流500mA-1000mA等。所以在选择耐压仪时一定要注意这2个指标。功率选太大就会造成浪费,选的太小耐压试验不能正确判断合格与否。根据IEC414或(GB6738-86)中规定选择耐压仪的功率方法,我们认为是比较科学的。 耐压仪的输出电压调到规定值的50;也就是如果某一产品的耐压试验的电压值为3000伏,先把耐压仪的输出电压调到1500伏后接上被试品,如果此时耐压仪输出电压下降的值不大于150伏,那么耐压仪的功率是足够的。被试品的带电部分与外壳之间存在分布电容。电容存在一个CX容抗,当一个交流电压施加在这CX电容两端就会引成一个电流。 这个电流的大小与CX电容的容量成正比与施加的电压值成正比,当这个电流大到或超过耐压仪最大输出电流时,这台耐压仪就不能正确判别试验合格与否。 尊敬的客户: 感谢您关注我们的产品,本公司除了有此产品介绍以外,还有高压开关机械特性测试仪,绝缘油介电强度测试仪,高压核相仪,直流高压发生器等等的介绍,您如果对我们的产品有兴趣,欢迎来电咨询。谢 谢! X

绝缘电阻最强的测试方法规范

绝缘电阻 1、定义 绝缘电阻是指用绝缘材料隔开的两部分导体之间的电阻称绝缘电阻。绝缘电阻测试测量到的绝缘电阻值为两个测试点之间及其周边连接在一起的各项关联网络所形成的等效电阻值。绝缘电阻测试是为了了解,评估电气设备的绝缘性能而经常使用的一种比较常规的试验类型 2、目的 ·了解绝缘结构的绝缘性能。由优质绝缘材料组成的合理的绝缘结构(或用绝缘系统)应具有良好的绝缘性能和较高的绝缘电阻; ·了解电器产品绝缘处理质量。电器产品绝缘处理不佳,其绝缘性能将明显下降; ·了解绝缘受潮及受污染情况,当电气设备的绝缘受潮及受污染后,其绝缘电阻通常会明显下降; ·检验绝缘是否承受耐电压试验。若在电气设备的绝缘电阻低于某一限值时进行耐电压测试,将会产生较大的试验电流,造成热击穿而损坏电气设备的绝缘。因此,通常各式各样试验标准均规定在耐电压试验前,先测量绝缘电阻题 3、原理 绝缘电阻测量的方式是依照欧姆定律的原理,在火线与机壳之间加一个电压,然后分别测量电压和电流值,再依照欧姆定律计算出电阻值。通常是施加一个较大的恒定电压(直流500V或1000V),并维持一段规定的时间,做为测试的标准。假如在规定的时间内,电阻保持在规定的规格内,就可以确定在正常条件的状态下运转,器具应该较为安全。 4、测试方法 与高压测试相同,被测设备连接到测试仪, 测试电压从零逐渐上升到最大值(通常情况下是500Vdc)。一旦电压到达最大值, 保持一个时间 (通常是 5 秒) ,然后记录电阻值。 测试电压为为直流电压500V,测试时间至少大于5S。 具体测试电压选择参考下列标准: GB10320-1995 激光设备和设施的电气安全 5.3.2 GB4943-2001 信息技术设备的电气安全 6.2.2.3 GB5226.1-2002 机械安全机械电气设备第一部分通用技术条件 19.3 5、判定标准 1、GB4943-2001 信息技术设备的电气安全 5.2.1 一般要求 试验电压为500V 直流,测得的绝缘电阻不应小于2MΩ。

绝缘油介电强度测试仪的试验方法及试验标准

在电力系统、铁路系统及大型石油化工厂矿,企业都有大量的电气设备,其内部绝缘大都是充油绝缘型的,绝缘油的介电强度是必测的常规试验。 全自动绝缘油介电强度测试仪具有自动测试、自动搅拌、自动处理、自动打印记数字显示等功能,且测试精度高、操作方便、安全可靠。下面为大家介绍一下绝缘油介电强度测试仪的试验方法及试验标准。 1试验条件 除环境试验外,其余各项试验均在下述基准条件下进行: a)环境温度:(20±5)℃。 b)相对湿度:不大于80%。 c)大气压力:86kPa~106kPa。 2试验时使用的标准装置 试验时使用的标准装置的额定电压不应低于被检绝缘油介电强度测试仪的额定电压,其引入的测量不确定度不应大于被检测试仪最人允许误差的1/4。 3外观检查

用手感目视方法检查测试仪外观。油杯电极及标准尺寸永螺旋测微器或游标卡尺测量。 4安全性能测试仪 4.1绝缘电阻 用500V绝缘电阻测试仪测量电源端对机壳的绝缘电阻,绝缘电阻应大于20MΩ。 4.2介电强度 在电源输入端对机壳施加5kV、1min工频交流电压,试验中应无击穿、飞弧现象。4.3接地保护 使用不低于2级游标卡尺测量金属接地端子直径,端子直径不应小于6mm。 4.4击穿保护 油杯中加上被试油,进行正常升压试验只被试油击穿,使用模拟宽带不低于100MHz 的示波器测量被试油发生击穿直到试验电压到零所持续的时间,重复进行10次。当试油发生击穿后,应能在10ms内切断油杯上的高压。 4.5安全保护 不加安全屏障,进行升压试验,测试仪应不能升压;加上安全屏障,升压至10kV时移去屏障,测试仪应断电;永高压测量仪器测量测试仪,应无高压输出。 5性能试验 5.1电压测量误差 试验接线参见下图,根据测试仪的额定电压设定电压示值误差试验点,通常应包括 20kV、30kV、40kV、50kV、60kV知道额定电压。使用标准电压测量测试装置直接测量被检测试仪的输出电压并记录示值,按下式计算电压测量示值误差,试验结果应符合下表的要求。

绝缘电阻抗电强度测试规范

绝缘电阻抗电强度测试规范 文件编号 文件名绝缘电阻和抗电强度试验检测规范版本 A00 (1).测试目的 本实验是为了确保产品电气绝缘设计达到预先设计所需的要求,并符合相关标准,减小操作人员和可能与设备接触的人员遭受电击或伤害的危险。 (2).测试条件:可参考GB19510.1-2004和GB8898-2001“10.2-10.3”。 a.用耐压测试仪和绝缘阻抗测试仪进行实验。 b.抗电强度电压值设定和P-S绝缘阻抗设定值见下表: 表一介电强度试验电压 工作电压 U (V) 试验电压 (V) U?42 500 基本绝缘 2U+1,000 发 42,U?1,000 补充绝缘 2U+1,750 双重或加强绝缘 4U+2,750 在既采用加强绝缘又采用双重绝缘的情况下,应该注意不应使施加在加强绝缘的电压过度超过基本绝缘或补充绝缘的负荷 表二绝缘电阻值受试绝缘部位绝缘电阻(MΩ) 带电部件与壳体之间: 10 —基本绝缘—加强绝缘 20 输入线路与输出线路之间 20 只用基本绝缘与带电部件隔离的?类灯具驱动器的金属部件与壳体之20 间 与绝缘材料外壳的内表面和外表面相接触的金属箔之间 10 另外对于某些产品在客户有特殊要求时,按客户要求的标准测试。 (3). 检验方法:

将被测试产品的电源输入端L,N短接在一起,所有的输出端也短接在一起。连接到绝缘阻抗测试仪或抗电强度测试仪进行实验。 第C- 1 页 (4). 测试步骤: a. 将抗电强度测试仪和绝缘阻抗测试仪设定在标准值上,对绝缘电阻施加1 分钟的 绝缘电阻不小于表二所给值。对抗电强度按下列规定: 直流500V电压测试, 1.对承受直流(无纹波)电压应力的绝缘,用直流电压进行试验; 2.对承受交流电压应力的绝缘,用电网电源频率的交流电压进行试验。 b. 将被测试产品短接好,连到测试仪的输出线上。 c. 开始测试,先用绝缘阻抗测试仪检测绝缘电阻;再用抗电强度测试仪测试抗电强度。并做好相关记录。 (5). 测试后检验: a.测试期间不能有火花、电弧产生;被测试样品绝缘应无闪络、击穿现象,耐压测试仪不报警。 b(测试完成后检测被测试样品的所有性能均需正常。 (6). 注意要点: a.抗电强度测试时预先施加的试验电压不应大于规定电压值的一半,然后迅速将试验电压升高到全值并持续1min,漏电流不大于10mA。 b.设备的安全不应受到在预期使用中可能出现的湿热环境的损害,因此除另有特殊规定外,都应在湿热处理后,再立即进行绝缘电阻和抗电轻度测试来检验是否合格。

绝缘电阻测试仪技术规范书

M-5050(5025)型绝缘电阻测试仪 技术规范书 新平供电有限公司 2015年03月

1. 范围 1.1 本技术条件适用于新平供电有限公司的绝缘电阻测试仪的订货及验收的技术要求。 1.2 需求方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出规定,也未充分引述有关标准和规范的条文,供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。 1.3 如果供方没有以书面形式对本规范书的条款提出异议,则意味着供方提供的设备(或系统)完全满足本规范书的要求。如有异议,不管是多么微小,都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。 1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。 1.5 供方须执行现行国家标准和行业标准。 1.6 本设备技术规范书未尽事宜,由需供双方协商确定。 1.7 供方应获得ISO9000(GB/T 19000)资格认证书或具备等同质量认证证书,必须已经生产过30台以上或高于本招标书技术规范的设备,并在相同或更恶劣的使用条件下持续使用三年以上的成功经验。提供的产品应有省部级鉴定文件或等同有效的证明文件。 2.引用标准 GB 2900电工名词术语 EN 61000-6-2: 2005通用抗扰度标准(第2部分):工业环境 IEC 60-2:1994高电压试验技术 GB/T 16927-1997高电压试验技术 Q/CSG114002-2011 电力设备预防性试验规程 IEC 1000电磁兼容性 GB 4793-1984电子测量仪器安全要求 GB/T 2423.8-1995电工电子产品基本环境试验规程 GB/T6587.8电子测量仪器电源频率与电压试验 GB/T6593—1996电子测量仪器质量检验规则 GB/T11463—1989电子测量仪器可靠性试验 GB/T14436工业产品保证文件总则 3.基本要求

(整理)介电强度测试仪

ZDYJ-B 绝缘油介电强度测试仪 使 用 手 册

真诚服务共谋发展

目录 一、概述 (2) 二、技术参数 (3) 三、面板布置与说明(示意图) (3) 四、操作说明 (4) 1.准备开机 (4) 2.数据设置 (4) 3. 数据管理 (9) 4.开始试验 (12) 附录一 (17) 附录二 (18) 五、注意事项 (19) 六、运输、贮存 (19) 七、售后服务................................ 错误!未定义书签。

ZDYJ-B系列绝缘油介电强度测试仪 一、概述 我公司生产的ZDYJ-B系列绝缘油介电强度测试仪(以下简称试油机)采用工业单片机控制,应用大规模集成电路,新型I/O接口,加上独特的检测及抗干扰技术,极大地提高了设备性能。 主要特点有: 1.操作简单,自动化程度高(只需按一键即可); 2.菜单管理,输入参数简便明了; 3.可存储99组油样测试数据,方便日后调阅及打印,试验数据在关闭电源状态下可保存100年; 4.系统时钟在关闭电源状态下仍可继续运行; (本系统内部时间供参考,不作标准计时用) 5.可通过RS232口进行软件升级; 6.抗干扰能力强,检测精度高; 7.体积小、重量轻,便于野外作业。

二、技术参数 三、面板布置与说明(示意图) 4 5 6 7 1 —高压仓 2 —打印机 3 —接地端 4 —电源插座 5 —电源开关 6 —显示屏 7 —键盘

四、操作说明 1.准备开机 将仪器的电源开关置于“关”的位置,可靠接好地线。用专用的电源线将交流220V接至仪器,合上电源开关,仪器的显示屏(LCD)显示仪器型号、名称、编号、软件版本、系统时间等基本信息(开机LOGO)。 2.数据设置 (1)设置系统时间 a开机LOGO,按【菜单】键进入主菜单。主菜单有三个选项:“设置系统时间”“设置测试参数”和“数据管理”。 b 认】键进入时间设置界面。

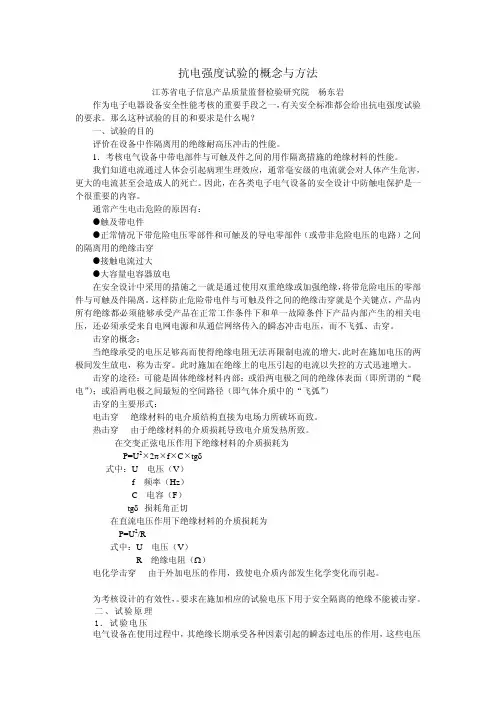

抗电强度测试方法
