矿用本安型压力传感器使用说明书
GBD20矿用本安型振动传感器说明书
6 维护、保养
a) 经常用干净的棉纱擦去传感器上的灰尘，使之保持清洁。 b) 当传感器工作不正常时，检查连线是否接触不良。
7 安全警示
在使用与维护中严禁改变电路和与电路有关的元器件规格、型号和参数。 不得与未经防爆联检的设备配接使用。
8 运输
包装后的传感器在避免雨雪直接淋袭的条件下，可适用于水运、陆运及空运等各种运输 方式。
2.1 传感器应能在下列环境中正常工作：
a)环境温度： 0℃～+40℃； b)平均相对湿度：不大于 95%（＋25℃）； c)大气压力：80kPa～106kPa； d)无显著振动和冲击的场合； e)煤矿井下有甲烷和煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；
2.2 传感器能承受的最恶劣的贮运条件为：
公司名称：徐州致拓自动化有限公司 公司地址：徐州市铜山区樵村文新庄 206 号 公司电话： 0516-83307999 公司邮编： 221116
2
4.2 速度测量范围：0～20mm/s； 4.3 基本误差：±10%（F.S）； 4.4 频率范围：10～1000Hz； 4.5 输出信号：（4～20）mA（两线制电流型）； 4.6 功能：传感器能够将振动信号转换成两线制电流信号进行传输。
5 接线方式
红 色 线 -------24V+
绿 色 线 ------- 信 号
本传感器适用于有瓦斯、煤尘爆炸危险的煤矿井下、露天煤矿、选煤厂等工作场所，选 用本安型电源供电；本传感器在爆炸性气体环境中严禁带电开盖。
1.3 型号说明
G
B
D
20
测量范围（0～20mm/s）
电子式
振动 传感器
1.4 防爆型式及防爆标志
防爆型式：矿用本质安全型，防爆标志为“Ex ib I Mb”。
GPD100压力传感器使用说明书
GPD100 压力传感器使用说明书一、概述GPD100 压力传感器（以下简称传感器）是一种带四位LED 显示的工业用压力测量仪器。
传感器采用扩散硅压力元件，具有工作稳定、测量准确、整机功耗小、使用寿命长等优点。
传感器为矿用本质安全型，适用于爆炸环境、无腐蚀性气体的管道或容器内测量压力。
1、传感器型号含义：G P D 100测量范围kPa压电方式压力传感器2、正常工作环境条件：a、环境温度：0℃~40 ℃b、相对湿度：≤98 %RH (＋25 ℃)c、大气压力：80KPa～116kPad、贮存温度：-40℃～60℃e.在有甲烷、煤尘爆炸性气体中使用二、主要功能与结构1、主要功能A、由关联设备向传感器供电，传感器实时显示管道内或容器中的压力值，并输出相应的模拟量信号。
B、传感器为4 位LED 显示，分辨率0.1kPaC、传感器监测的数值达到设定的报警点时,发出声光报警。
2、结构A、体积：传感器296mm×142mm×69mm ；传感头部分φ 28mm×120mmB、重量：1.8kgC、防护等级：IP54三、主要技术特征1、防爆型式：矿用本质安全型，防爆标志：ExibI2、工作电压：DC 9V～24V ；工作电流≤ 60mA3、本安参数：U i：DC 18V，I i：80mA；C i：0.9nF，L i：0mH图1：传感器外形图GPD100 压力传感器使用说明书4、输出信号：电流1mA～5mA；4mA～20mA；频率200Hz～1000Hz（脉冲宽度不小于0.3ms）输出信号制式任设一种5、测量范围：0～100kPa6、测量误差：±1%7、报警点：全量程范围内任意设置上、下限报警点。
2分布电感：≤0.8mH/km；直流电阻12.8Ω /km9、传感器具有遥控调校功能。
10、关联及配接设备见附录A四、工作原理1、传感器的工作原理见图2压力源副CPU数据显示与遥控信号处理LED 显示屏测量电桥稳压电源可编程信号放大A/D 转换主CPU数据处理与控制中心信号输出本机键盘图 2 工作原理框图2、传感器通过采集头取得压力后，由压力传感元件进行电信号的转换，然后经过A/D 转换得到数字信号。

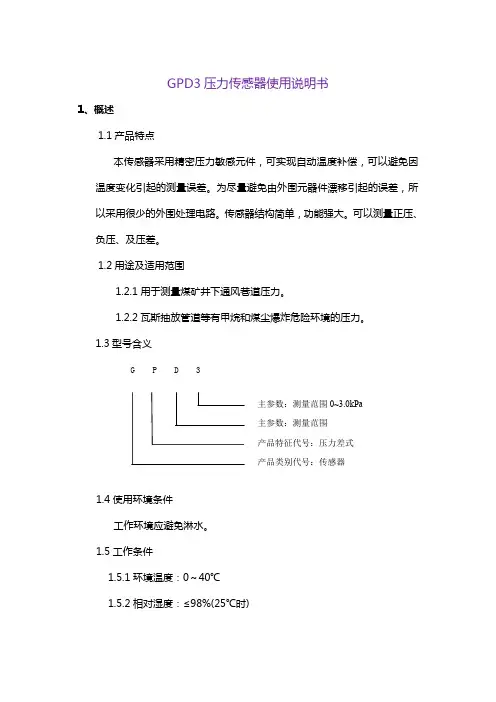

GPD3压力传感器使用说明书.
GPD3压力传感器使用说明书1、概述1.1产品特点本传感器采用精密压力敏感元件，可实现自动温度补偿，可以避免因温度变化引起的测量误差。
为尽量避免由外围元器件漂移引起的误差，所以采用很少的外围处理电路。
传感器结构简单，功能强大。
可以测量正压、负压、及压差。
1.2用途及适用范围1.2.1用于测量煤矿井下通风巷道压力。
1.2.2瓦斯抽放管道等有甲烷和煤尘爆炸危险环境的压力。
1.3型号含义1.4使用环境条件工作环境应避免淋水。
1.5工作条件1.5.1环境温度：0～40℃ 1.5.2相对湿度：≤98%(25℃时)G P D 3主参数：测量范围0~3.0kPa 主参数：测量范围 产品特征代号：压力差式 产品类别代号：传感器1.5.3大气压力：80～110 kPa2、安全特征2.1本传感器为矿用本质安全型。
2.2防爆标志为：ExibⅠ。
2、结构及工作原理图1 GY3压力传感器外型示意图3、技术特征3.1测量范围：0～3.00kPa3.2供电电源：12～21VDC3.3电流：≤70mA3.4供电距离：1500m(电缆截面为0.43m㎡)3.5输出频率信号：200～1000Hz (负载≤600Ω)4、尺寸及重量4.1仪器外型尺寸(mm)：210×130×554.2重量(kg)：25、安装、调试5.1、本传感器可挂在煤矿井下需要检测压力的地方，使用时垂直悬挂。
5.2、传感器连接电缆，电缆选用四芯型矿用阻燃电缆，传感器三根引出线接法为：5.3、当传感器上有两个取压嘴时，左侧为正压取压嘴，右侧为负压取压嘴，测量负压时，接右侧，测量取压管可选用PU管或橡胶管；当有一个取压嘴时，既可以测量正压，也可以测量负压。
注意：（1）安装取压管时，不得使传感器取压嘴的压力，超过传感器测量最大值的3倍。
（2）当有两个取压嘴时，不得用负压嘴测量正压。
5.4、电缆取压管连接无误后，给传感器送电，10秒后传感器进入稳定测量，显示所测压力的数值。
YHY60矿用本安型数字压力计使用说明书
YHY60煤矿用本安型数字压力计使用说明书执行标准 GB/T9969-2008GB3836-2010Q/HAKY12-2012山东恒安电子科技有限公司2011-10警告：1，严禁改变仪器电路及与电路有关的元器件的型号规格及参数2，严禁使用本说明书规定以外的电池。
3，严禁改变仪器的结构4, 严禁井下充电一、概述YHY60煤矿用本安型数字压力计，是用于煤矿井下综采支架压力参数监测的智能仪表，是俗称“电脑圆图仪”的组成部分。
它具有体积小、操作方便、显示直观、数据处理功能强等特点，输出的报表格式通用性强。
它采用了红外无线数据通讯和改进的电池供电系统，大大提高了仪器的使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械式圆图仪的理想替代产品。
二、产品型式与型号2.1 产品类型本产品为矿用本质安全型仪器，防爆标志：ExibI 。
2.2 型号命名三、主要技术指标1、电池组件采用1节型号为PL203450的锰酸锂矿灯用锂离子蓄电池，串联10Ω/3W线绕式限流电阻，用环氧树脂灌封为一体构成本安电池组件。
电池容量：2500mAh,2、工作电流：<=55mA3、压力计精确度等级： 2.0级4、量程：0－60MPa。
5、引压孔直径Ø10。
6、显示方式：LED数字显示。
7、本安参数：Uo:4.2VIo:0.42A四、工作原理及结构压力计具有两个压力测孔,测量通道数2点,可同时测量两个测点的压力压力计结构简图：1、主机2、测压口3、测压口五、操作说明1、压力计的安装压力计可固定在综采支架的顶板下防护较好的位置，被测压力腔的液体通过高压油管引接到压力计的测压孔上。
安装方式：掉挂或固定安装2、显示当前压力显示当前压力可以通过遥控器的显压功能实现，也可以通过压力计上的按钮实现。
右上角红灯亮时，显示1号通道的压力（单位：MPa），右下角绿灯亮时，显示的即为2号通道的压力，5秒后自动关断电源。
六、维护及故障分析（一）使用注意事项1、当电池电压不足指示时，仍能维持一段时间正常工作，但应及时更换电池。
矿用压力传感器说明书
GPD80G 压力传感器
使用说明书
北京泽诺科技开发公司
2011 年 04 月 01 日
GPD80G 压力传感器
目录
一 概述……………………………………………………………………………………2 二 结构特征………………………………………………………………………………2 三 工作原理………………………………………………………………………………2 四 主要技术参数及性能…………………………………………………………………3 五 安装方法………………………………………………………………………………3 六 使用方法………………………………………………………………………………3 七 维护和维修……………………………………………………………………………5 八 故障分析与排除………………………………………………………………………5 九 运输、贮存……………………………………………………………………………6 十 随机文件及附件………………………………………………………………………6 十一 附录……………………………………………………………………………………6 十二 产品资质………………………………………………………………………………7 附录……………………………………………………………………………………………. 8
见表 3：
表3 故障现象 传感器无任何显示
个别数码管无显示 个别数码管显示缺段 所有数码管显示多相同段
设定敏感元件工作电压失败
硬件调零失败 精度调整失败
常见故障及处理方法
原因分析 电源未接通 电源回路开路 电源回路短路 数码管阴极线路断路 数码管损坏 数码管虚焊 数码管损坏 段线路间短路 检测模块故障 敏感元件或其联接线 路故障 按键顺序错误 同上 敏感元件失效
GPD60(A)矿用压力传感器说明书(可编辑修改word版)
G P D60(A)矿用本安型压力传感器使用说明书ft东诚德电子科技有限公司1、概述1.1、用途及特点GPD60(A)矿用本安型压力传感器（以下简称传感器）主要用于综采支架压力的自动测量、显示。
它采用电阻式传感器和微处理控制的电子电路及干电池组成。
仪器采用一体化设计，具有防水、防爆、抗冲击、灵敏度高、使用寿命长等特点，是传统的指针式压力表的理想替代产品。
1.2、使用环境a)、环境温度：0℃~+40℃b)、平均相对湿度：小于 96%RH（+25℃）c)、大气压力：80Kpa~110Kpa;d)、煤矿井下有瓦斯，煤尘等爆炸危险的环境；e)、无强烈震动和冲击的地方；f)、无破坏金属和绝缘材料的腐蚀性气体的地方；g)、无滴水的地方。
2、结构组成（见图 1）压力传感器正面示意图3、工作原理压力传感器通过高压油管（引压孔的规格为Φ10（KJ10 国标））与被测装置的液体相联，将液体压力转换成电压信号，信号被放大后被单片计算机采集和处理后即可在数码管上显示。
4、技术指标a)、量程：0～60MPab)、测量点数：两点c)、引压孔：Φ10（KJ10 国标）d)、电源：DC6V 80mA （4 节1 号电池串联供电）e)、误差：≤±2.0%(F.S.)f)、防爆标志：矿用本质安全型 ExibIg)、防护等级：IP54h)、安装方式：掉挂或固定安装5、安装将传感器固定安装在支架下面（根据不同的支架形式选择合适的位置，应避免煤块砸落），传感器通过Φ10高压油管与传感器插座孔连接。
6、使用、操作6．1 启动用矿灯照射显示窗口一次或按下启动键，两种方法均可唤醒压力传感器，使其进入正常工作状态，此时，LED 依次显示：【P—1】、【00.0】；【P—2】、【00.0】。
a）【P – 1】左通道标志符，表示接下来显示的数据为左通道当前压力值：【00.0】表示左通道压力值为 00.0MPab）【P – 2】右通道标志符，表示接下来显示的数据为右通道当前压力值：【00.0】表示压力值为 00.0Mpa。
GUY10矿用投入式液位传感器水位传感器说明书
国家安全标志证号；MFB1402071、概述GUY10矿用本安型投入式液位传感器，是采用差压敏感测量探头研制的投入式智能液位测量仪表。
适用于煤矿井下水仓水位的测量以及其它需要测量液位的场所。
传感器采用红外遥控调校，具有标准频率信号输出，可与多种监控系统配套使用。
2、技术性能指标2.1防爆型式：矿用本质安全型。
防爆标志：ExibI。
2.2命名规则G U Y 10┬┬┬┬│││││││││││└─——————─————─最大测量范围（m）││└───——————─—————─压力测量原理│└───———————————────液位└─────——————───—————─传感器2.3性能指标2.3.1工作电源：12—24VDC。
2.3.2 测量范围、基本误差测量范围：0-10米；基本误差：±0.5%。
2.3.3 4位LED显示，分辨率0.01米。
2.3.4输出信号和传输距离：输出标准频率信号200～1000Hz。
使用电缆的单芯截面积为1.5mm2时，传感器与关联设备的传输距离2km。
2.3.5 具有遥控调校功能和声光报警功能。
2.3.6 外形尺寸和重量外型尺寸：248mm×130mm×70mm。
重量：1.3kg。
2.3.7本安参数：U i: DC 22.2 V； I i: 28 mA； C i: 0 uF； L i: 0 mH。
GUY10矿用本安型投入式液位传感器，水位传感器，矿用传感器，传感器生产厂家技术QQ：5415954981。
YHY60煤矿用本安型数字压力计安装及使用说明
YHY60煤矿用本安型数字压力计安装及使用说明1、概述YHY60煤矿用本安型数字压力计主要用于综采支架压力检测，其它液压设备的压力检测。
它采用电阻式压力传感器和微处理器控制的电子电路及干电池组成。
仪器采用一体化设计，具有防水、防爆、抗冲击、灵敏度高、使用寿命长等特点。
是传统的指针式压力表的理想替代产品。
2、结构特征3、技术指标量程：0--60MPa精度：2.5%电源：3.6V重量：1.6Kg4、安装及使用说明4.1、安装将测压表吊挂或固定安装在支架下面（根据不同的支架形式选择合适的位置），传感器通过Ф10mm 高压油管与立柱测压孔连接。
4.2、操作用矿灯照射指示窗口一次或按下启动键，两种方法均可使显示窗显示压力（单位：MPa ），5 秒后自动关断电源。
5、使用注意事项：1、测压表安装时要考虑到防护条件，应避免受挤压和剧烈冲击。
2、显示亮度变暗或显示不稳定时应首先考虑内部电池是否已达到使用寿命，更换电池（限使用生产厂提供的安全电池组）应在井上进行。
6、常见故障与分析数字压力计显示不稳，且显示很暗时，为电池电压不足，应更换电池。
7、包装、运输、贮存7.1 包装产品装箱运送。
包装应牢固可靠，并采取防潮措施，包装箱上应有“小心轻放”等标志。
7.2 运输包装好后的YHY60煤矿用本安型数字压力计在避免雨雪直接淋袭的前提下可以用于各种运输。
7.3 贮存产品在存贮时应放在空气干燥通风的地方，防止受潮和雨淋以及其它人为的损坏。
8、开箱及检查8.1 产品开箱时，应检查随机附件是否齐全。
a）产品合格证；b）产品使用说明书；c）煤安防爆证件8.2 开箱后应对照装箱单是否与物品名、数量相符。
8.3 开箱后应检查产品在运输、贮存过程中有无碰撞损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GPD40矿用本质安全型压力
传感器
使用说明书
2012年1月5日
目录
1 用途 (3)
2 环境条件 (3)
3 主要技术参数 (3)
3.1 技术参数 (3)
3.2 关联设备 (3)
4 产品分类 (3)
4.1 型式 (3)
4.2 产品型号 (4)
5 产品结构及原理 (4)
5.1 产品结构及外形尺寸 (4)
5.2 原理 (4)
5.3 功能 (4)
6 安装、调试、操作及使用注意事项 (5)
6.1 安装接线 (5)
6.2 注意事项 (5)
7 运输和储存 (5)
8 订货和服务 (6)
使用压力传感器前，请详细阅读本说明书。
1用途
矿用本质安全型压力传感器用于液体、气体的压力检测。
实时输出电流信号，方便与各种自动控制系统连接。
传感器执行企业标准GB3836-2010、MT393-1995、Q/ZMD031－2012。
2环境条件
——周围环境温度－5℃～40℃；
——海拔高度不超过1000m，矿井大气压（0.08～0.11）Mpa；
——周围空气相对湿度不大于95％（25℃时）；
——适用于有瓦斯和煤尘爆炸危险的环境中；
——污染等级为3级；
——安装类别为Ⅲ类；
——使用在无显著振动和冲击的场所。
3主要技术参数
3.1技术参数
--输入电压：本安18V；
--输出电流：4～20mA；
--压力量程：0～10Mpa。
3.2关联设备
——名称与型号：矿用隔爆兼本安型直流稳压电源；
——生产厂家：山东中煤电器有限公司；
——电源输入：AC660V；
——防爆证号：申办中；安标证号：申办中。
4产品分类
4.1型式
矿用本安型“Exib I”。
4.2
产品型号
G P D 10
5 产品结构及原理
5.1
产品结构及外形尺寸
由外壳、变送器、放大电路三部分组成，其外部结构如图1所示。
图1外部结构及尺寸图
5.2
原理
被测介质的压力直接作用于传感器的金属膜片，使膜片产生与介质压力成正比的变形。
电桥变形后输出对应于这一压力的电信号。
电桥输出的信号经过放大电路放大并转换成标准的电流（4-20mA ）输出。
5.3
功能
该产品广泛用于各种自动控制的场合，可实时检测气体、液体的压力。
输出标准4-20mA
传感器
压力 电子式 0～10Mpa
电流信号。
6安装、调试、操作及使用注意事项
6.1安装接线
4-20mA
图2 接线图
6.2注意事项
6.2.1严禁带电开盖。
6.2.2维修时不得改变本安电路和与本安电路有关的元、器件的电器参数、规格和型号。
6.2.3本安关联产品不得随意与其它未经联检的设备连接。
7运输和储存
7.1传感器的包装采用木箱结构，必须保证在运输中无损坏，并符合水路和陆路运输的
要求。
7.2传感器装箱时应携带下列文件：
——产品说明书；
——产品合格证；
——产品试验报告；
——装箱单。
7.3传感器在运输和搬运过程中应避免剧烈震动以保护电器元件不受损坏。
7.4传感器的存放环境为：环境温度不超过35℃，空气相对湿度不大于80%，无破坏金
属和绝缘的腐蚀性气体的仓库中。
8订货和服务
8.1订单上需注明产品名称、型号、数量及交发货日期。
8.2订单上需注明收发货单位、联系人、通讯地址、托运方式及到站名称。
