公制普通内螺纹的基本尺寸与公差
最新GB公制螺纹标准资料
最新GB公制螺纹标准资料普通螺纹标准规格表普通螺纹基本尺寸（mm）公称直径螺距p1 0.251.2 0.251.4 0.31.6 0.352 0.42.5 0.453 0.53.5 0.64 0.74.5 0.755 0.86 18 18 1.25 10 1 10 1.25 10 1.5 12 1.25 12 1.5 12 1.75 14 1.5 14 2 16 1.5 16 2 18 2.5 20 1.5 20 2 20 2.5 22 1.5 22 2.5 24 224 3 27 2 27 3 30 2 30 3.5 33 2 33 3.5 36 3 36 4 39 3 39 4 42 3 42 4.5 45 3 45 4.5 48 3 48 5 52 4 52 5修正后的文章：这是普通螺纹标准规格表，列出了不同公称直径和螺距的基本尺寸（以毫米为单位）。
螺纹是一种常见的连接方式，常用于机械和结构中。
这个规格表可以帮助人们选择适合他们需要的螺纹。
修正后的表格清晰地显示了不同公称直径和螺距的基本尺寸。
这些尺寸可以帮助人们选择正确的螺纹，以确保它们能够正确地连接和承受所需的负载。
使用这个规格表时，人们需要了解他们需要连接的材料和所需的负载。
然后，他们可以查找适合他们需要的螺纹规格。
螺纹规格的选择非常重要，因为错误的规格可能会导致连接的松动或破坏，从而导致机械或结构的故障。
因此，使用这个规格表可以帮助人们选择正确的螺纹规格，以确保他们的连接是牢固和可靠的。
螺纹是指在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。
根据不同的特征，螺纹可以分为圆柱螺纹和圆锥螺纹，同时也可以按照不同的标准进行分类。
圆柱螺纹分为普通螺纹、美标统一螺纹、非螺纹密封的管螺纹、梯形螺纹和其他螺纹。
普通螺纹是指代号为M，牙形角为60°，基本牙形为平顶的螺纹，其精度等级为内螺纹4~8级，外螺纹3~9级。
美标统一螺纹的代号为UNC、UNF、UNEF、UN、UNS，牙形角也为60°，基本牙形为平顶，精度等级为内螺纹1B~3B，外螺纹1A~3A。
最新GB公制螺纹标准资料
普通螺纹标准规格表螺纹基本知识一、螺纹的名词术语螺纹：在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。
圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。
右旋螺纹：顺时针旋转时选入的螺纹。
左旋螺纹：逆时针旋转时选入的螺纹。
完整螺纹：牙顶和牙底具有完整形状的螺纹。
不完整螺纹：牙底完整而牙顶不完整的螺纹。
螺尾：向光滑表面过渡的牙底不完整的螺纹。
有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。
公称直径：代表螺纹尺寸的直径。
大径：外螺纹的顶径、内螺纹的底径。
小径：外螺纹的底径、内螺纹的顶径。
中径：一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的地方。
单一中径：牙型上沟槽宽度等于1/2基本螺距的地方。
作用中径：在规定的旋合长度内，恰好包容实际螺纹的一个假想螺纹的中径，这个假想螺纹具有理想的螺距、螺纹半角、及牙型高度，并在牙顶和牙底留有间隙，不与实际螺纹大、小径发生干涉。
牙型角：在螺纹牙型上，两相邻牙侧间的夹角。
螺距：相邻两牙在中径线上对应两点间的轴向距离。
螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。
二、.螺纹概述一般将螺纹分为圆柱螺纹和圆锥螺纹。
（一）圆柱螺纹1. 普通螺纹（又称米制或公制螺纹）螺纹代号M，牙形角60°，基本牙形为平顶。
精度等级：内螺纹4~8级，外螺纹3~9级。
2. 美标统一螺纹（又称60°英制螺纹）螺纹代号UNC、UNF、UNEF、UN、UNS，牙形角60°，基本牙形为平顶。
精度等级：内螺纹1B~3B，外螺纹1A~3A。
3. 非螺纹密封的管螺纹（又称圆柱管螺纹）螺纹代号G，牙形角55°，基本牙形为圆顶圆底。
精度等级：内螺纹标准级和D级，外螺纹A、B级。
4. 梯形螺纹螺纹代号Tr，牙形角30°（美标为29°），基本牙形为平顶平底。
精度等级：7~9级，（美标为2G~6G）。
普通的公制、英制、美制螺纹计算公式，附最新英制螺纹对照表
普通的公制、英制、美制螺纹计算公式，附最新英制螺纹对照表公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径= 公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙)(公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙)(公称直径20mm) (牙距1.5mm)美制螺纹(统一标准螺纹)牙深= 0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深= 0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙螺纹(PS直螺纹)(PF细牙)牙深= 0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4'-10UNC 20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05MM转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N =4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径d = 公称外径D-2*h =19.05-2*1.65 = 15.75mm附表：英制普通螺纹(惠氏螺纹) -- 小螺纹系列(BA)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径BA mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d3No. 14 BA 1 0.23 110.4 0.86 0.72 0.14 0.75 No. 13 BA 1.2 0.25 101.6 1.05 0.9 0.15 0.95 No. 12 BA 1.3 0.28 90.71 1.13 0.96 0.17 1 No. 11 BA 1.5 0.31 81.93 1.315 1.13 0.185 1.2 No. 10 BA 1.7 0.35 72.57 1.49 1.28 0.21 1.35 No. 9 BA 1.9 0.39 65.12 1.665 1.43 0.235 1.5 No. 8 BA 2.2 0.43 59.07 1.94 1.68 0.26 1.8 No. 7 BA 2.5 0.48 52.92 2.21 1.92 0.29 2 No. 6 BA 2.8 0.53 47.92 2.48 2.16 0.32 2.3 No. 5 BA 3.2 0.59 43.05 2.845 2.49 0.355 2.6 No. 4 BA 3.6 0.66 38.48 3.205 2.81 0.395 2.95 No. 3 BA 4.1 0.73 34.79 3.66 3.22 0.44 3.4 No. 2 BA 4.7 0.81 31.35 4.215 3.73 0.485 3.9 No. 1 BA 5.3 0.9 28.22 4.76 4.22 0.54 4.4No. 0 BA 6 1 25.4 5.4 4.8 0.6 5 55°圆锥管螺纹型式和尺寸（2006-03-13 14:38:47 ）螺纹代号基本尺寸大径螺距每英寸牙数中径小径牙型高度圆弧尺寸底英寸mm mm tpi mm 外螺纹H1 r mm d=D p d2=D2 d3R 1/16 1/16＂7.723 0.907 28 7.142 6.561 0.581 0.125 6. R 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 0.125 8. R 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 0.184 11 R 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 0.184 14 R 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 0.249 18 R 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 0.249 23 R 1 1＂33.249 2.309 11 31.77 30.291 1.479 0.317 30 R 1 1/4 1 1/4＂ 41.91 2.309 11 40.431 38.952 1.479 0.317 38 R 1 1/2 1 1/2＂ 47.803 2.309 11 46.324 44.845 1.479 0.317 44 R 2 2＂59.614 2.309 11 58.135 56.656 1.479 0.317 56 R 2 1/2 2 1/2＂ 75.184 2.309 11 73.705 72.226 1.479 0.317 71 R 3 3＂87.884 2.309 11 86.405 84.926 1.479 0.317 85 R 4 4＂113.03 2.309 11 111.551 110.072 1.479 0.317 11 R 5 5＂138.43 2.309 11 136.951 135.472 1.479 0.317 13 R 6 6＂163.83 2.309 11 162.351 160.872 1.479 0.317 16制惠氏螺纹的型式尺寸英制普通螺纹(惠氏螺纹) -- 粗牙(BSW)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径Ww mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d31/16＂BSW 1.587 0.423 60 1.315 1.05 0.27 1.15 3/32＂BSW 2.381 0.529 48 2.041 1.703 0.338 1.9 1/8＂BSW 3.175 0.635 40 2.768 2.362 0.406 2.5 5/32＂BSW 3.969 0.793 32 3.459 2.952 0.507 3.2 3/16＂BSW 4.762 1.058 24 4.084 3.407 0.677 3.7 7/32＂BSW 5.556 1.058 24 4.878 4.201 0.677 4.5 1/4＂BSW 6.35 1.27 20 5.537 4.724 0.813 5.1 5/16＂BSW 7.938 1.411 18 7.034 6.131 0.904 6.53/8＂BSW 9.525 1.588 16 8.509 7.492 1.017 7.9 7/16＂BSW 11.113 1.814 14 9.951 8.789 1.162 9.2 1/2＂BSW 12.7 2.117 12 11.345 9.99 1.355 10.4 5/8＂BSW 15.876 2.309 11 14.397 12.918 1.479 13.4 3/4＂BSW 19.051 2.54 10 17.424 15.798 1.627 16.25 7/8＂BSW 22.226 2.822 9 20.419 18.611 1.807 19.25 1＂BSW 25.4 3.175 8 23.368 21.335 2.033 221 1/8＂BSW 28.576 3.629 7 26.253 23.929 2.324 24.5 1 1/4＂BSW 31.751 3.629 7 29.428 27.104 2.324 27.25 1 3/8＂BSW 34.926 4.233 6 32.215 29.505 2.711 30.25 1 1/2＂BSW 38.1 4.233 6 35.391 32.68 2.711 33.5 1 5/8＂BSW 41.277 5.08 5 38.024 34.771 3.253 35.5 1 3/4＂BSW 44.452 5.08 5 41.199 37.946 3.253 38.5 1 7/8＂BSW 47.627 5.6454 1/2 44.012 40.398 3.614 41.25 2＂BSW 50.802 5.645 4 1/2 47.187 43.573 3.614 44.5 2 1/4＂BSW 57.152 6.35 4 53.086 49.02 4.066 502 1/2＂BSW 63.502 6.35 4 59.436 55.37 4.066 562 3/4＂BSW 69.853 7.257 3 1/2 65.205 60.558 4.647 61.5 3＂BSW 76.203 7.257 3 1/2 71.556 66.909 4.647 683 1/4＂BSW 82.553 7.816 3 1/4 77.548 72.544 5.005 73.75 3 1/2＂BSW 88.903 7.816 3 1/4 83.899 78.894 5.005 803 3/4＂BSW 95.254 8.467 3 89.832 84.41 5.422 85.5 4＂BSW 101.604 8.467 3 96.182 90.76 5.422 924 1/4＂BSW 107.954 8.835 2 7/8 102.297 96.639 5.657 984 1/2＂BSW 114.304 8.835 2 7/8 108.647 102.99 5.657 104.2 4 3/4＂BSW 120.665 9.237 2 3/4 114.74 108.625 5.915 110 5＂BSW 127.005 9.237 2 3/4 121.09 115.176 5.915 116.5 5 1/4＂BSW 133.355 9.677 2 5/8 127.159 120.963 6.196 122.5 5 1/2＂BSW 139.705 9.677 2 5/8 133.509 127.313 6.196 128.5 5 3/4＂BSW 146.055 10.16 2 1/2 139.549 133.043 6.506 134.5 6＂BSW 152.406 10.16 2 1/2 145.9 139.394 6.506 141 英制普通螺纹-- 细牙-- BSF英制普通螺纹(惠氏螺纹) -- 细牙(BSW)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径BSF mm mm tpi mm 外螺纹H1 mm d=D p d2=D2 d33/16 BSF 4.763 0.794 32 4.255 3.747 0.508 47/32 BSF 5.556 0.907 28 4.975 4.394 0.581 4.6 1/4 BSF 6.35 0.977 26 5.725 5.1 0.625 5.3 9/32 BSF 7.142 0.977 26 6.518 5.893 0.625 6.1 5/16 BSF 7.938 1.156 22 7.199 6.459 0.739 6.8 3/8 BSF 9.525 1.27 20 8.712 7.899 0.813 8.3 7/16 BSF 11.113 1.411 18 10.209 9.304 0.904 9.7 1/2 BSF 12.7 1.588 16 11.684 10.668 1.017 11.1 9/16 BSF 14.288 1.588 16 13.272 12.256 1.017 12.7 5/8 BSF 15.875 1.814 14 14.712 13.549 1.162 1411/16 BSF 17.463 1.814 14 16.3 15.137 1.162 15.5 3/4 BSF 19.05 2.117 12 17.693 16.336 1.355 16.75 13/16 BSF 20.638 2.117 12 19.281 17.924 1.355 18.25 7/8 BSF 22.225 2.309 11 20.747 19.269 1.479 19.75 1.00 BSF 25.4 2.54 10 23.774 22.148 1.627 22.75 1 1/8 BSF 28.575 2.822 9 26.769 24.963 1.807 26.5 1 1/4 BSF 31.75 2.822 9 29.944 28.138 1.807 28.75 1 3/8 BSF 34.925 3.175 8 32.893 30.861 2.033 31.5 1 1/2 BSF 38.1 3.175 8 36.068 34.036 2.033 34.5 1 5/8 BSF 41.275 3.175 8 39.243 37.211 2.033 381 3/4 BSF 44.45 3.629 7 42.126 39.802 2.324 40.52 BSF 50.8 3.629 7 48.476 46.152 2.324 472 1/4 BSF 57.15 4.234 6 54.44 51.73 2.711 532 1/2 BSF 63.5 4.234 6 60.79 58.08 2.711 592 3/4 BSF 69.85 4.234 6 67.14 64.43 2.711 -3 BSF 76.2 5.08 5 72.946 69.692 3.253 -3 1/4 BSF 82.55 5.08 5 79.296 76.042 3.253 -3 1/2 BSF 88.9 5.6454 1/2 85.285 81.67 3.614 -3 3/4 BSF 95.25 5.645 4 1/2 91.635 88.02 3.614 -4 BSF 101.6 5.645 4 1/2 97.985 94.37 3.614 -4 1/4 BSF 107.95 6.35 4 103.886 99.822 4.066 - 55°圆柱管螺纹的型式和尺寸British Pipe Thread (惠氏管螺纹) -- 圆柱(BSPP/BSPF)螺纹代号基本尺寸大径螺距每英寸牙数中径小径牙型高度底孔尺寸mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d3G 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 8.7 G 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 11.6 G 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 15G 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 19G 5/8 5/8＂22.911 1.814 14 21.749 20.587 1.162 20.75 G 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 24.5 G 7/8 7/8＂30.201 1.814 14 29.039 27.877 1.162 28G 1 1＂33.249 2.309 11 31.77 30.291 1.479 30.5 G 1 1/8 1 1/8＂ 37.897 2.309 11 36.418 34.939 1.479 35G 1 1/4 1 1/4＂ 41.91 2.309 11 40.431 38.952 1.479 39.5 G 1 3/8 1 3/8＂ 44.323 2.309 11 42.844 41.365 1.479 41.5 G 1 1/2 1 1/2＂ 47.803 2.309 11 46.324 44.845 1.479 45G 1 3/4 1 3/4＂ 53.746 2.309 11 52.267 50.788 1.479 51G 2 2＂59.614 2.309 11 58.135 56.656 1.479 57G 2 1/4 2 1/4＂ 65.71 2.309 11 64.231 62.752 1.479 63G 2 1/2 2 1/2＂ 75.184 2.309 11 73.705 72.226 1.479 72.5 G 2 3/4 2 3/4＂ 81.534 2.309 11 80.055 78.576 1.479 79G 3 3＂87.884 2.309 11 86.405 84.926 1.479 85.5 G 3 1/4 3 1/4＂ 93.98 2.309 11 92.501 91.022 1.479 91G 3 1/2 3 1/2＂ 100.33 2.309 11 98.351 97.372 1.479 97.75 G 3 3/4 3 3/4＂ 106.68 2.309 11 105.201 103.722 1.479 104 G 4 4＂113.03 2.309 11 111.55 110.072 1.479 110.5 G 4 1/2 4 1/2＂ 125.73 2.309 11 124.251 122.772 1.479 123 G 5 5＂138.43 2.309 11 136.951 135.472 1.479 136 G 5 1/2 5 1/2＂ 151.13 2.309 11 149.651 148.172 1.479 148.5 G 6 6＂163.83 2.309 11 162.351 160.872 1.479 161.5RC2英寸锥管螺纹，每英寸11牙，螺距=25.4/11即2.309，牙高（深）=2.309×0.64即1.479，锥度是固定的即1：16R等于1/32乘以长度1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32长度意思是：定位点加有效长度比如我定位3.0，有效长度是12.0R=1/32 X（3+12）=0.468751、密封管螺纹（R）英制密封管螺纹的基本尺寸及其公差配合方式英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.编辑本段密封管螺纹的标记英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成.英制密封圆柱内螺纹的特征代号为：RP；英制密封圆锥内螺纹的特征代号为：RC；英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）；R2（与英制密封圆锥内螺纹配合使用）；左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副.2、非密封管螺纹英制非密封管的基本尺寸及其极限偏差标记:英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成.英制非密封圆柱螺纹的特征代号为：G对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B.左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号.示例：尺寸代号为2的右旋，非密封圆柱内螺纹：G2尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。
螺纹基本尺寸对照表
英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)4 0 09 1 072 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。
适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。
公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。
公司常年销售成都钢铁集团、冶钢集团、包头钢厂、宝钢集团、鞍钢集团、天津大无缝、西宁特钢厂、无锡钢厂、衡阳钢厂等各大钢厂生产的各种无缝钢管及合金管。
主营材质：20#、35#、45#、20G、20A、40Mn2、45Mn2、27SiMn、40MnB、20MnVB、20Cr、30Cr、35Cr、40Cr、45Cr、50Cr、 38CrSi、12CrMo 、20CrMo、35CrMo、42CrMo、12CrMoV、12Cr1MoV、38CrMoAL、50CrV、20CrMnSi、30CrMnSi、35CrMnSi、 20CrMnTi、30CrMnTi、12CrNi2、 12CrNi3、12Cr2Ni4、40CrNiMoA、45CrNiMoVA、20G、20MnG、25MnG、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、 12Cr3MoVSiTiB等实行标准：GB/T8162-99构造管、GB/T8163-99流体管、GB/T3087-99中低压锅炉管、GB/T5310-95高压锅炉管、GB/T6479-2000化肥专用管、27SiMn 液压支架管、高压合金管、GB/T9948-85石油裂化管GB9948-88、地质钻探用管YB235-70、汽车半轴套管YB/T5035-96。
各国标准螺纹基本尺寸对照表
英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。
适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。
公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。
管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT表（2）螺纹基本尺寸(单位:mm)螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。
螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。

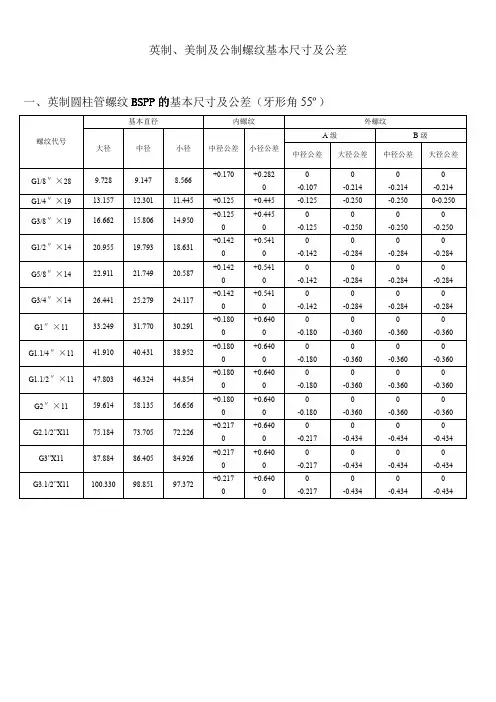

英制、美制及公制螺纹基本尺寸及公差
英制、美制及公制螺纹基本尺寸及公差一、英制圆柱管螺纹BSPBSPP P的基本尺寸及公差（牙形角55º）螺纹代号基本直径内螺纹外螺纹大径中径小径中径公差小径公差A级B级中径公差大径公差中径公差大径公差G1/8″×28 9.728 9.147 8.566 +0.170 +0.282-0.107-0.214-0.214-0.214G1/4″×19 13.157 12.301 11.445 +0.125 +0.445 -0.125 -0.250 -0.250 0-0.250G3/8″×19 16.662 15.806 14.950 +0.125+0.445-0.125-0.250-0.250-0.250G1/2″×14 20.955 19.793 18.631 +0.142+0.541-0.142-0.284-0.284-0.284G5/8″×14 22.911 21.749 20.587 +0.142+0.541-0.142-0.284-0.284-0.284G3/4″×14 26.441 25.279 24.117 +0.142+0.541-0.142-0.284-0.284-0.284G1″×11 33.249 31.770 30.291 +0.180+0.640-0.180-0.360-0.360-0.360G1.1/4″×11 41.910 40.431 38.952 +0.180+0.640-0.180-0.360-0.360-0.360G1.1/2″×11 47.803 46.324 44.854 +0.180+0.640-0.180-0.360-0.360-0.360G2″×11 59.614 58.135 56.656 +0.180+0.640-0.180-0.360-0.360-0.360G2.1/2”X11 75.184 73.705 72.226 +0.217+0.640-0.217-0.434-0.434-0.434G3”X11 87.884 86.405 84.926 +0.217+0.640-0.217-0.434-0.434-0.434G3.1/2”X11 100.330 98.851 97.372 +0.217+0.640-0.217-0.434-0.434-0.434二、英制圆锥管螺纹（BSPTBSPTBSPT）的基本尺寸及公差（牙形角55º）螺纹代号基面上的直径基准长度有效螺纹长度圆锥内螺纹基面轴向位移偏差（±mm）大径中径小径基本最大最小基本最大最小R1/8″×28 9.728 9.147 8.566 4.0 4.9 3.1 6.5 7.4 5.6 1.1 R1/4″×19 13.157 12.301 11.445 6.0 7.3 4.7 9.7 11.0 8.4 1.7 R3/8″×19 16.662 15.806 14.950 6.4 7.7 5.1 10.1 11.4 8.8 1.7 R1/2″×14 20.955 19.793 18.631 8.2 10.0 6.4 13.2 15.0 11.4 2.3 R3/4″×14 26.441 25.279 24.117 9.5 11.3 7.7 14.5 16.3 12.7 2.3 R1″×11 33.249 31.770 30.291 10.4 12.7 8.1 16.8 19.1 14.5 2.9 R1.1/4″×11 41.910 40.431 38.952 12.7 15.0 10.4 19.1 21.4 16.8 2.9 R1.1/2″×11 47.803 46.324 44.845 12.7 15.0 10.4 19.1 21.4 16.8 2.9 R2″×11 59.614 58.135 56.656 15.9 18.2 13.6 23.4 25.7 21.1 2.9 R2.1/2”X11 75.184 73.705 72.226 17.5 21.0 14.0 26.7 30.2 23.2 3.5 R3”X11 87.884 86.405 84.926 20.6 24.1 17.1 29.8 33.3 26.3 3.5 R3.1/2”X11 100.330 98.851 97.372 22.2 25.7 18.7 31.4 34.9 27.9 3.5三、美制管螺纹（UN(F)UN(F)UN(F)）基本尺寸及公差（牙形角60º）螺纹代号外螺纹内螺纹公差等级公差等级2A 2B大径中径小径小径中径大径最大最小最大最小最小最大最小最大JIC螺纹7/16″×20UNF 11.079 10.874 10.254 10.147 9.568 9.728 10.033 10.287 10.424 11.113 1/2″×20UNF 12.667 12.461 11.841 11.732 11.156 11.328 11.608 11.875 12.017 12.7 9/16″×18UNF 14.252 14.031 13.335 13.221 12.573 12.751 13.081 13.371 13.52 14.288 3/4″×16UNF 19.012 18.773 17.981 17.854 17.12 17.323 17.678 18.019 18.184 19.05 7/8″×14UNF 22.184 21.923 21.006 20.869 20.025 20.269 20.676 21.046 21.224 22.225 1-1/16″×12UN 26.944 26.655 25.57 25.425 24.425 24.689 25.146 25.613 25.801 26.988 1-5/16″×12UN 33.294 33.005 31.92 31.773 30.775 31.039 31.496 31.963 32.154 33.338 1-5/8″×12UN 41.229 40.94 39.885 39.705 38.71 38.989 39.446 39.901 40.094 41.275 1-7/8″×12UN 47.579 47.29 46.205 46.053 45.06 45.339 45.796 46.251 46.449 47.625 2-1/2″×12UN 63.452 63.162 62.078 61.92 60.932 61.214 61.671 62.126 62.332 63.5ORFS螺纹9/16″×18UNF 14.252 14.031 13.335 13.221 12.573 12.751 13.081 13.371 13.52 14.288 11/16″×16UN 17.427 17.188 16.396 16.274 15.535 15.748 16.104 16.431 16.589 17.463 13/16″×16UN 20.599 20.361 19.568 19.444 18.707 18.923 19.279 19.606 19.766 20.638 1″×14UNF 25.357 25.095 24.178 24.036 23.195 23.444 23.825 24.221 24.407 25.4 1-3/16″×12UN 30.119 29.83 28.745 28.598 27.6 27.864 28.321 28.788 28.979 30.163 1-7/16″×12UN 36.467 36.177 35.093 34.943 33.947 34.214 34.671 35.138 35.331 36.513 1-11/16″×12UN 42.817 42.527 41.443 41.29 40.297 40.564 41.021 41.488 41.686 42.863 2″×12UN 50.754 50.465 49.38 49.225 48.235 48.514 48.971 49.426 49.627 50.8SAE螺纹5/8″×18UNF 15.839 15.618 14.923 14.803 14.161 14.351 14.681 14.958 15.11 15.875 1-1/16″×14UN 26.947 26.683 25.743 25.608 24.74 24.968 25.375 25.783 25.961 26.987其它美制螺纹9/16″×16UN 14.252 14.013 13.221 13.101 12.36 12.573 12.929 13.256 13.411 14.288 7/8″×12UN 22.182 21.892 20.808 20.668 19.662 19.939 20.396 20.851 21.034 22.225 2-1/4″×12UN 57.104 56.815 55.73 55.575 54.585 54.864 55.321 55.776 55.976 57.15 注：UNC粗牙螺纹系列，UNF细牙螺纹系列，UNEF超细牙螺纹系列，UN不变螺距系列四、布锥管螺纹（NPTNPTNPT）基本尺寸及公差(牙形角60º)螺纹代号基面上的直径螺纹长度大径中径小径有效长度管端至基面长Z1/8″×27 10.272 9.519 8.766 7 4.572 Z1/4″×18 13.572 12.443 11.314 9.5 5.080 Z3/8″×18 17.055 15.926 14.797 10.5 6.096 Z1/2″×14 21.223 19.772 18.321 13.5 8.028 Z3/4″×14 26.568 25.117 23.666 14 8.611 Z1″×11.5 33.228 31.461 29.694 17.5 10.160 Z1.1/4″×11.5 41.985 40.218 38.451 18 10.688 Z1.1/2″×11.5 48.054 46.287 44.520 18.5 10.688 Z2″×11.5 60.092 58.325 56.558 19 11.074五、公制螺纹基本尺寸及公差(牙形角60º)螺纹代号基本直径内螺纹外螺纹大径中径小径公差等级公差等级6H 7H 6g中径公差小径公差中径公差小径公差中径公差大径公差M10X1 10 9.350 8.917 +0.150+0.236+0.190+0.300-0.026-0.138-0.026-0.206M12X1 12 11.350 10.917 +0.160+0.236+0.200+0.300-0.026-0.144-0.026-0.206M14X1 14 13.350 12.917 +0.160+0.236+0.200+0.300-0.026-0.144-0.026-0.206M12X1.25 12 11.188 10.647 +0.180+0.265+0.224+0.335-0.028-0.160-0.028-0.240M14X1.25 14 13.188 12.647 +0.180+0.265+0.224+0.335-0.028-0.160-0.028-0.240M12X1.5 12 11.026 10.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M14X1.5 14 13.026 12.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M16X1.5 16 15.026 14.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M18X1.5 18 17.026 16.373 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M20X1.5 20 19.026 18.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M22X1.5 22 21.026 20.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M24X1.5 24 23.026 22.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M26X1.5 26 25.026 24.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M27X1.5 27 26.026 25.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M30X1.5 30 29.026 28.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M33X1.5 33 32.026 31.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M36X1.5 36 35.026 34.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M39X1.5 39 38.026 37.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M42X1.5 42 41.026 40.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M27X2 27 25.701 24.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M30X2 30 28.701 27.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M33X2 33 31.701 30.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M36X2 36 34.701 33.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M39X2 39 37.701 36.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M42X2 42 40.701 39.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M45X2 45 43.701 42.835 +0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318M52X2 52 50.701 49.835 +0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318M60X2 60 58.701 57.835 +0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318M64X2 64 62.701 61.835 +0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318M72X2 72 70.701 69.835 +0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318。
(完整版)最新GB公制螺纹标准
普通螺纹标准规格表螺纹基本知识一、螺纹的名词术语螺纹：在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。
圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。
右旋螺纹：顺时针旋转时选入的螺纹。
左旋螺纹：逆时针旋转时选入的螺纹。
完整螺纹：牙顶和牙底具有完整形状的螺纹。
不完整螺纹：牙底完整而牙顶不完整的螺纹。
螺尾：向光滑表面过渡的牙底不完整的螺纹。
有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。
公称直径：代表螺纹尺寸的直径。
大径：外螺纹的顶径、内螺纹的底径。
小径：外螺纹的底径、内螺纹的顶径。
中径：一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的地方。
单一中径：牙型上沟槽宽度等于1/2基本螺距的地方。
作用中径：在规定的旋合长度内，恰好包容实际螺纹的一个假想螺纹的中径，这个假想螺纹具有理想的螺距、螺纹半角、及牙型高度，并在牙顶和牙底留有间隙，不与实际螺纹大、小径发生干涉。
牙型角：在螺纹牙型上，两相邻牙侧间的夹角。
螺距：相邻两牙在中径线上对应两点间的轴向距离。
螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。
二、.螺纹概述一般将螺纹分为圆柱螺纹和圆锥螺纹。
（一）圆柱螺纹1. 普通螺纹（又称米制或公制螺纹）螺纹代号M，牙形角60°，基本牙形为平顶。
精度等级：内螺纹4~8级，外螺纹3~9级。
2. 美标统一螺纹（又称60°英制螺纹）螺纹代号UNC、UNF、UNEF、UN、UNS，牙形角60°，基本牙形为平顶。
精度等级：内螺纹1B~3B，外螺纹1A~3A。
3. 非螺纹密封的管螺纹（又称圆柱管螺纹）螺纹代号G，牙形角55°，基本牙形为圆顶圆底。
精度等级：内螺纹标准级和D级，外螺纹A、B级。
4. 梯形螺纹螺纹代号Tr，牙形角30°（美标为29°），基本牙形为平顶平底。
精度等级：7~9级，（美标为2G~6G）。
公制普通内螺纹的基本尺寸与公差汇总
Kaymax
Kaymax
Kaymax
小注
1.由几何关系可知螺纹的小径是有范围的通过查下表 直接计算得出数值
Kaymax
定小径公差摘自GB/T 197-2003
1.求小径公差，假如小径的公差为6H
Kaymax
查表可得： D1=16.959+0.14+0
定中径公差摘自GB/T 197-2003
方法：查内螺纹中径公差表和内螺纹基本偏差表
Kaymax
M17.5X0.5-6H是非标准的螺纹， 不能根据GB/T 197-2003来求， 假 如为M17.5X1-6H，则中径为17.175+0.16+0
end
Kaymax
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
Kaymax
图解公制普通螺纹为60°的三角牙型螺纹
D内螺纹基本大径，d外螺纹基本大径，D2内螺纹基本中径, d2外螺纹基本中径， D1内螺纹基本小径， d1外螺纹基本小径，H原始三角形高度，P螺距。 小注：上打阴影为内，下打为外。其各基本尺寸关系都在图中体现，求解几何就得出其基本尺寸啦!
比如求小D1： D1=D-2ΔH =D-(10/8)H= D(10/8)*[P/(2tan30°）] =16.959 也可求出中径 D2=17.175
确定公制普通内螺纹 的基本尺寸与公差
参考资料： 机械制图， 公差与配合， 机械设计手册
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参考资料： 机械制图， 公差与配合， 机械设计手册
薛威 2009-12-15
Kaymax
从实例说起
例：内螺纹M17.5X0.5-6H-3
析： 牙型型号M（公制普通螺纹）公称直径17.5mm x 螺距0.5mm 旋向(默认右旋）-螺纹公差带代号 6H（中径和顶径的）-旋合长度3mm 求：小径，中径，大径的基本尺寸 小径的公差，中径的公差，大径的公差 注: 大径基本尺寸=公称直径=17.5mm 大径的公差由中径的公差决定，故不求
Kaymax
图解公制普通螺纹为60°的三角牙型螺纹
D内螺纹基本大径，d外螺纹基本大径，D2内螺纹基本中径, d2外螺纹基本中径， D1内螺纹基本小径， d1外螺纹基本小径，H原始三角形高度，P螺距。 小注：上打阴影为内，下打为外。其各基本尺寸关系都在图中体现，求解几何就得出其基本尺寸啦!
比如求小D1： D1=D-2ΔH =D-(10/8)H= D(10/8)*[P/(2tan30°）] =16.959 也可求出中径 D2=17.175
Kaymax
小注
1.由几何关系可知螺纹的小径是有范围的如果过小 即是无法做出的 2.因牙高只与螺距有关故 也可通过查下表 直接计算得出数值
Kaymax
定小径公差摘自GB/T 197-2003
1.求小径公差，假如小径的公差为6H
Kaymax
查表可得： D1=16.959+0.14+0
定中径公差摘自GB/T 197-2003
方法：查内螺纹中径公差表和内螺纹基本偏差表
Kaymax
M17.5X0.5-6H是非标准的螺纹， 不能根据GB/T 197-2003来求， 假 如为M17.5X1-6H，则中径为17.175+0.16+0
end
Kaymax
