人教版九年级物理 第十六章综合测试卷附答案
人教版九年级物理第十六章综合测试卷03一、选择题（每题3分，共30分）1.如图所示电表示数为1.4 V的是（）A B C D2.如图所示电路元件的连接图，正确的是（）A B C D3.如图16-19所示，灯泡1L比2L亮，电压表2V示数为6 V，下列说法正确的是（）A.1V示数为6 VB.1V示数大于6 VC.V示数小于6 VD.V示数大于6 V4.如图16-20所示，闭合开关，灯1L、2L都不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能是（）A.1L被短接B.1L断路C.2L被短接D.2L断路5.如图16-21所示，电源电压为4.5 V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为1U ∆、2U ∆、3U ∆，下列可能出现的情况 是（ ） A .10 V U ∆= 2 2 V U ∆= 3 1 V U ∆= B .10 V U ∆= 2 2 V U ∆= 3 2 V U ∆= C .10.5 V U ∆= 2 1 V U ∆= 3 1.5 V U ∆= D .10.2 V U ∆= 2 1 V U ∆= 30.8 V U ∆=6.一根锰铜线的电阻为R ，要使这根连入电路的导线电阻变小，可采用的方法是（ ） A .减小导线两端的电压 B .增大导线中的电流 C .将导线对折后连入电路 D .将导线拉长后连入电路7.图16-22所示电路中，要使电阻1R 和2R 并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ） A .电流表、电流表 B .电流表、电压表 C .电压表、电流表 D .电压表、电压表8.在图16-23所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。
经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ） A .灯泡2L 被短接 B .灯泡2L 断路 C .灯泡1L 断路 D .两个灯泡都断路 9.如图所示电路中，A 、B 两点间电压不变，当滑动变阻器的滑片P 向D 端移动一段距离时，下列电路中电流表的示数会变小的是（ ）A B C D10.如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）A B C D二、填空题（每空2分，共34分）11.如图16-26甲所示，电压表指针所示的读数是_______V，若把此表接在如图乙所示的电路中使用，应接在________（选填“a”或“b”）处。
12.在图16-27所示的电路中，电源电压为6 V保持不变，闭合开关，电压表的示数为2 V，L两端的电压为_______V，则1L两端的电压为_______V。
213.图16-28所示的电路，电源电压保持不变。
开关S闭合后，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个发生了故障，则可能是电压表_______示数为0，而_______被短接。
14.在图16-29所示的电路中，电源电压保持不变。
灯1L、2L可能出现了断路故障，闭合开关S后：（1）若两灯均不发光，则三个电表中示数一定大于0的电表是_______。
（2）若两灯中有一灯不发光，则三个电表中示数一定大于0的电表是_____________________。
15.如图16-30所示，将一导体接到电路A、B之间时，导体与灯泡是________联的。
如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较________来判断不同导体电阻的大小。
若两个导体的电阻差异不大，则可以用________表替换灯泡，做进一步的判断。
16.综合考虑下表中几种金属的物理特性及市场价格，选用_______（选填金属名称）做学生实验用细导线比较适宜；高压输电线一般用铝制成，其原因是_________________________________。
17.图16-31所示的电路，AB和CD均为镍铬合金线。
闭合开关后，通过观察_______，可以比较出合金线电阻的大小，这种研究方法叫_______（选填“等效替代法”或“转换法”）。
这个实验装置是研究电阻大小与导体_______的关系。
18.如图16-32所示，某宾馆房间内的电器控制面板上有两个开关。
转动调光灯开关的旋钮，灯泡亮度发生变化，说明旋钮控制的电器元件，相当于_____________________。
三、作图题（每题7分，共14分）19.箱子表面上有A、B、C三个接线柱，其内部有一个电源、一个电阻，还有部分导线。
小梦用图16-33乙所示的小灯泡对其内部连接情况进行了探究，记录情况如下表。
请你在图甲中画出内部接线的电路图。
20.在图16-34中用笔画线代替导线，把电路元件连接起来，要求：滑动变阻器滑片向左移动时，灯泡（标有2.5 V字样）变亮，电压表的示数变大。
四、实验探究题（21题10分，22题12分，共22分）21.果汁也能做电池。
先向杯中倒入芭乐汁，再把分别接有导线的铜棒和铝棒插入芭乐汁中，作为电池的正、负极，如图16-35所示，一个芭乐汁电池就做成了。
那么芭乐汁电池的正极是铜棒还是铝棒呢？给你电流表、电压表、低压发光二极管、开关各一个，导线若干，请选择其中合适的器材，设计一个实验方案进行探究。
（也可画图辅助说明）22.在“探究导体的电阻跟哪些因素有关”的实验中：（1）小明的猜想是：①电阻可能与导体的材料有关；小亮的猜想是：②电阻可能与导体的温度有关；小敏的猜想是：③电阻可能与导体的长度有关。
根据你掌握的电学知识，你认为：④电阻还与________________有关。
（2）图16-36是三位同学为上述探究活动准备的实验器材，他们已经完成了部分电路的连接。
若电阻受温度的影响可以忽略，要探究猜想①，应该控制________________不变；要探究猜想③，应该选用导线________和导线________进行对比实验。
（均选填导线的代号字母）第十六章综合测试答案解析1.【答案】D【解析】本题考查电表的识别和读数，A 、B 两图是电流表，读不出电压值；C 、D 两图是电压表，但C 图用的是0~15 V 的量程，读数为7 V ，只有D 图用的是0~3 V 的量程，读数是1.4 V 。
2.【答案】B【解析】A 图中开关闭合时短路，C 图电压表的正、负接线柱用反了，D 图中电压表和电流表位置颠倒了，只有B 图符合电路连接规则。
3.【答案】A【解析】本题考查并联电路中电压关系。
其中“灯泡比12亮”为误导信息，灯泡1L 和2L 并联，它们两端的电压应相等，都等于电源电压。
4.【答案】B【解析】由题图可知，灯1L 、2L 串联接入电路，电压表测灯1L 两端的电压，闭合开关，灯1L 、2L 都不发光，说明电路是断路；电压表示数接近电源电压，说明是灯1L 断路，故B 选项正确。
5.【答案】B【解析】电压表1V 测电源电压，示数应恒定不变，所以10 V U ∆=，电压表2V 洲滑动变阻器两端的电压，电压表3V 测灯L 两端的电压，这二者的和总等于电源电压，所以它们的变化量应相等。
6.【答案】C【解析】本题主要考查影响导体电阻大小的因素。
导体电阻的大小与导体的材料、长度和横截面积等因素有关，同种导体长度越长、横截面积越小，电阻越大；将导线对折后，导线在长度减小的同时横截面积也增大，所以导线的电阻变小，故C 选项正确。
7.【答案】A【解析】从题图可知，乙在干路中，甲与电阻2R 串联，所以根据电流表和电压表的使用规则可判断，甲、乙两表均为电流表，所以A 选项正确。
8.【答案】B【解析】从电路图可看出，电路为串联电路，电压表测灯2L 两端的电压，而电流表无示数，且灯泡不亮，则判断电路出现了断路，又由于电压表有示数，则可判断电压表与电源的两极之间连接完好，因此只有灯2L 出现了断路，B 选项正确。
9.【答案】B【解析】A 选项中，当滑动变阻器的滑片P 向D 端移动时，连入电路中的电阻变小，电流变大；B 选项中，CP 段连入电路，当滑动变阻器的滑片P 向D 端移动时，连入电路中的电阻变大，电流变小；C 选项中，PD 段连入电路，当滑动变阻器的滑片P 向D 端移动时，连入电路中的电阻变小，电流变大；在D 选项中，滑片所在的导线将滑动变阻器PC 段和电流表连接的部分短接，电流表示数为0，移动滑片，电流表的示数不变。
10.【答案】C【解析】在A 、D 选项中，灯泡被短接，不能达到用滑动变阻器调节灯泡亮度的目的；B 选项中，灯泡两端电压为U ，调节滑动变阻器（滑片没有移动到最下端），对灯泡没有影响。
11.【答案】7.5 b【解析】电压表用的是0~15 V 的量程，读数为7.5 V ；电压表应和用电器或电源并联，所以应接在b 处。
12.【答案】2 4【解析】由题图可知，两灯串联，电压表与灯1L 并联，测1L 两端的电压。
根据串联电路中电压的关系可知，灯泡2L 两端的电压为2 6 V 2 V 4 V U =-=。
13.【答案】2V 电阻R【解析】由题图可知，灯L 与电阻R 串联。
依题意，只有某电压表示数为0，电流表示数不为0，则表明电路中电阻R 或灯L 被短接，而当电阻R 被短接时，电压表2V 示数为0，电压表1V 和电流表A 示数不为0，符合题意，所以只能是电压表2V 示数为0，电阻R 被短接。
14.【答案】（1）电压表 （2）电压表、电流表A【解析】由题图可知，两灯并联，闭合开关，两灯都不发光，说明两灯都出现了断路，电压表测支路两端的电压即电源电压，电压表有示数，而电流表无示数。
两灯有一灯不发光，说明另一灯发光，而电压表测量灯两端的电压，则电压表的示数不会为0，电流表A 测干路电流，不管哪个灯完好，电流表A 的示数都不会是0；如果1L 断路，电流表1A 示数是0。
15.【答案】串 灯泡亮度 电流【解析】导体接入A 、B 后，闭合开关，电流从正极出来，依次经过开关、灯泡及导体，电流只有一条路径，属于串联电路；当接入A 、B 间的导体电阻不同时，电路中的电流不同，灯泡的亮度会不同；如果电路中的电流变化较小，则灯泡的亮度变化很小，不易辨别，可换用电流表来进一步判断。
16.【答案】铜导电性能较强、密度较小、价格较便宜【解析】由于铜的导电性能较好，所以选用铜做学生实验用细导线比较适宜；高压输电线还要考虑架设难度、成本等因素，铝具有导电性能较强、密度较小、价格较便宜等优点，所以一般选用铝导线。
17.【答案】电流表示数 转换法 横截面积【解析】实验中通过观察电流表的示数来比较电阻的大小，这是采用了转换法。
实验中导体的材料和长度均相同，横截面积不同，电阻值不同，所以该实验研究的是电阻的大小与导体横截面积的关系。

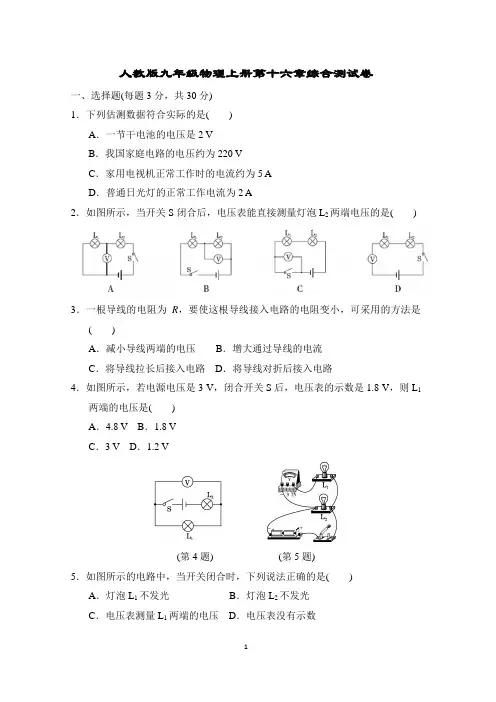

人教版九年级物理上册第十六章综合测试卷含答案
人教版九年级物理上册第十六章综合测试卷一、选择题(每题3分，共30分)1．下列估测数据符合实际的是()A．一节干电池的电压是2 VB．我国家庭电路的电压约为220 VC．家用电视机正常工作时的电流约为5 AD．普通日光灯的正常工作电流为2 A2．如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是()3．一根导线的电阻为R，要使这根导线接入电路的电阻变小，可采用的方法是()A．减小导线两端的电压B．增大通过导线的电流C．将导线拉长后接入电路D．将导线对折后接入电路4．如图所示，若电源电压是3 V，闭合开关S后，电压表的示数是1.8 V，则L1两端的电压是()A．4.8 V B．1.8 VC．3 V D．1.2 V(第4题)(第5题)5．如图所示的电路中，当开关闭合时，下列说法正确的是() A．灯泡L1不发光B．灯泡L2不发光C．电压表测量L1两端的电压D．电压表没有示数6．下列说法错误的是()A．有的半导体对光比较敏感，可用来制造光敏电阻B．铜的导电性较好，可以用来制造电阻丝C．氢的热值大，适宜用来作火箭的燃料D．超导体材料低于临界温度电阻为零，可用于远距离输电7．如图甲所示的是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，直至熄灭。
实际上是由一个电位器控制着灯泡的亮度。
图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。
转动灯具，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，该滑片跟着灯具一起转动。
下列分析正确的是()A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的C．该电路中，电位器只将a、b接入电路D．该电路中，电位器只将b、c接入电路8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几个水果提供的电力足以点亮一排规格相同的发光二极管。
下列关于水果电池和发光二极管的说法正确的是()A．水果电池将电能转化为化学能B．连接好电路后，只有发光二极管不亮，经检查整个电路连接及所有元件均完好，则这个发光二极管不亮的原因可能是正、负极接反了C．一组二极管同时发光说明它们一定是串联的D．发光二极管的主要材料为导体(第8题) (第9题)9．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是()A．L2断路B．L2短路C．L1断路D．L1短路10．在如图所示的电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均亮，则下列接法正确的是()A．甲接电压表，乙接电流表B．甲、乙均接电流表C．甲、乙均接电压表D．甲接电流表，乙接电压表二、实验探究题(11题10分，12题8分，13题6分，14题9分，共33分) 11．科学探究：苹果电池的电压大小与电极插入苹果的深度的关系。

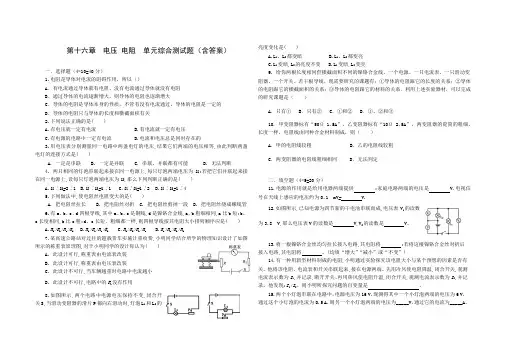

人教版九年级物理 全册 第十六章 电压 电阻 单元综合测试(含答案)
第十六章电压电阻单元综合测试题（含答案）一．选择题（4*10=40分）1.电阻是导体对电流的阻碍作用，所以（）A．有电流通过导体就有电阻，没有电流通过导体就没有电阻B．通过导体的电流逐渐增大，则导体的电阻也逐渐增大C．导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的D．导体的电阻只与导体的长度和横截面积有关2.下列说法正确的是()A.有电压就一定有电流B.有电流就一定有电压C.有电源的电路中一定有电流D.电流和电压总是同时存在的3.用电压表分别测量同一电路中两盏电灯的电压,结果它们两端的电压相等,由此判断两盏电灯的连接方式是()A. 一定是串联B. 一定是并联C. 串联、并联都有可能D. 无法判断4. 两只相同的灯泡串联起来接在同一电源上,每只灯泡两端电压为U1;若把它们并联起来接在同一电源上,设每只灯泡两端电压为U2,那么下列判断正确的是()A.U1∶U2=2∶1B.U1∶U2=1∶1C.U1∶U2=1∶2D.U1∶U2=1∶45.下列做法中,使电阻丝电阻变大的是( )A. 把电阻丝拉长B. 把电阻丝对折C. 把电阻丝剪掉一段D. 把电阻丝绕成螺线管6.有a、b、c、d四根导线,其中a、b、c是铜线,d是镍铬合金线,a、b粗细相同,a比b短;b、c长度相同,b比c粗;d、c长短、粗细都一样,则四根导线按其电阻大小排列顺序应是()A.R a>R b>R c>R dB.R d>R c>R b>R aC.R d>R a>R b>R cD.R c>R b>R a>R d7.某高速公路站对过往的超载货车实施计重收费,小明同学结合所学的物理知识设计了如图所示的称重表原理图,对于小明同学的设计你认为()A. 此设计可行,称重表由电流表改装B. 此设计可行,称重表由电压表改装C. 此设计不可行,当车辆越重时电路中电流越小D. 此设计不可行,电路中的R1没有作用8.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮9. 给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③10. 甲变阻器标有“50Ω 1.5A”，乙变阻器标有“10Ω 2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（）A．甲的电阻线较粗 B．乙的电阻线较粗C．两变阻器的电阻线粗细相同 D．无法判定二．填空题（4*5=20分）11.电源的作用就是给用电器两端提供;家庭电路两端的电压是V.电视信号在天线上感应的电压约为0.1 mV= V.12.如图所示,已知电源为四节新的干电池串联而成,电压表V1的读数为3.8 V,那么电压表V的读数是V,V2的读数是V。
人教版九年级物理全一册《第十六章-电压、电阻》单元测试卷-附带答案
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．给手机充电时，充电器输出的电压最接近（）A．220V B．110V C．48V D．5V2．如图所示电路，闭合开关后，整个电路正常工作。
其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（）A．L1短路B．L2短路C．L1开路D．L2开路3．用如图所示电路探究串联电路的电压规律，闭合开关S，分别 89测出A与B、B与C、A与C之间的电压，电压表的示数（）A．U AB最大B．U BC最大C．U AC最大D．三处一样大4．如图所示的电路中，甲、乙、丙为电流表或电压表。
闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．关于导体的电阻，下面说法正确的是（）A．加在导体两端的电压越大，导体的电阻越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小取决于导体的材料、长度、横截面积、温度6．如图所示的电路，电源电压恒定，各元件位置不变。
下列说法正确的是（）A．只闭合开关S时，灯L1与L2串联B．只闭合开关S时，只有灯L1工作，电压表无示数C．闭合开关S、S1时，电压表能测出灯L2两端的电压，不能测出灯L1两端的电压D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作7．如图所示，关于该滑动变阻器，下列说法正确的是（）A．制作接线柱AB间电阻丝的材料应该选择细铜丝B．滑片P和AB电阻丝间有很薄一层绝缘物质隔开C．如果接AD接线柱，当滑片P向右移动时，阻值变大D．电流必须从上端接线柱流入，从下端接线柱流出8．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．对人体安全的电压是不高于V的电压；图中电阻箱的读数是Ω。

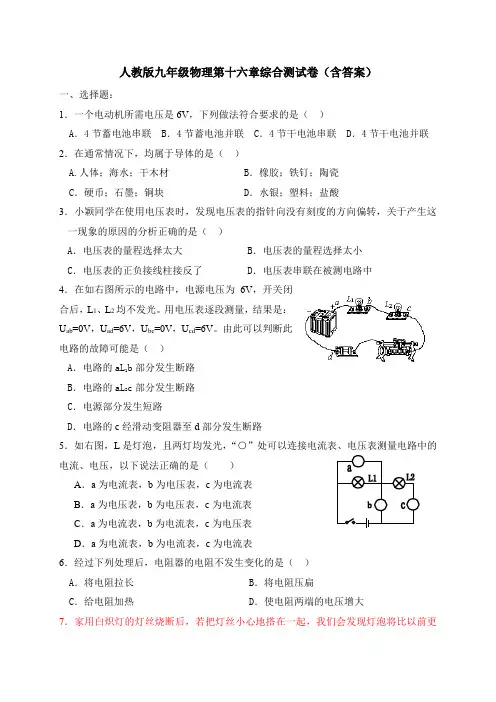

人教版九年级物理第十六章综合测试卷(含答案)
人教版九年级物理第十六章综合测试卷（含答案）一、选择题：1．一个电动机所需电压是6V，下列做法符合要求的是（）A．4节蓄电池串联 B．4节蓄电池并联 C．4节干电池串联 D．4节干电池并联2．在通常情况下，均属于导体的是（）A.人体；海水；干木材B．橡胶；铁钉；陶瓷C．硬币；石墨；铜块D．水银；塑料；盐酸3．小颖同学在使用电压表时，发现电压表的指针向没有刻度的方向偏转，关于产生这一现象的原因的分析正确的是（）A．电压表的量程选择太大B．电压表的量程选择太小C．电压表的正负接线柱接反了 D．电压表串联在被测电路中4．在如右图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光。
用电压表逐段测量，结果是：U ab=0V，U ad=6V，U bc=0V，U cd=6V。
由此可以判断此电路的故障可能是（）b部分发生断路A．电路的aL1B．电路的aLc部分发生断路2C．电源部分发生短路D．电路的c经滑动变阻器至d部分发生断路5．如右图，L是灯泡，且两灯均发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法正确的是（）A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表6．经过下列处理后，电阻器的电阻不发生变化的是（）A．将电阻拉长 B．将电阻压扁C．给电阻加热 D．使电阻两端的电压增大7．家用白炽灯的灯丝烧断后，若把灯丝小心地搭在一起，我们会发现灯泡将比以前更亮，这是因为搭好的灯丝的电阻（）A．变大了B．变小了 C．没有变化D．以上三种情况都有可能8．如图所示，电压表测L2两端的电压，其中正确的是（）A B C D 9．小明按如右图所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，造成这一现象的原因是( )A．可能L1开路B．可能L2短路C．可能 V1和V2所选量程不相同，Ｌ1短路D．可能 V1和V2所选量程不相同，电路各处完好10．张明在物理实践活动中，设计了如图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路。

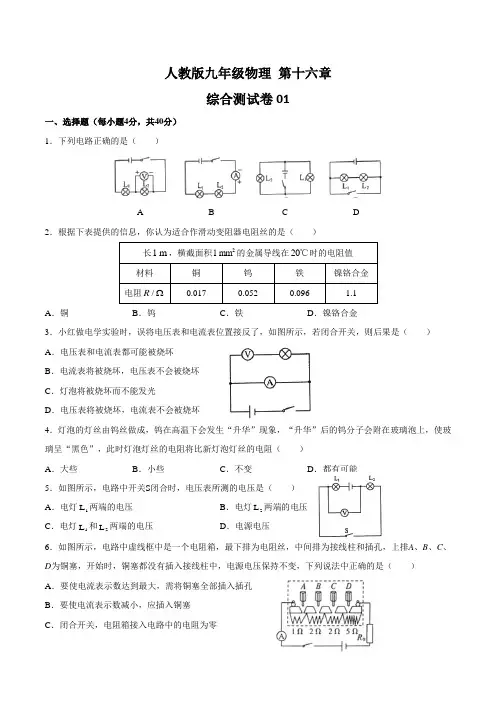

人教版九年级物理 第十六章综合测试卷三套含答案
人教版九年级物理第十六章综合测试卷01一、选择题（每小题4分，共40分）1．下列电路正确的是（）A B C D2．根据下表提供的信息，你认为适合作滑动变阻器电阻丝的是（）1 mm的金属导线在20℃时的电阻值长1 m，横截面积2材料铜钨铁镍铬合金R 0.017 0.052 0.096 1.1电阻/A．铜B．钨C．铁D．镍铬合金3．小红做电学实验时，误将电压表和电流表位置接反了，如图所示，若闭合开关，则后果是（）A．电压表和电流表都可能被烧坏B．电流表将被烧坏，电压表不会被烧坏C．灯泡将被烧坏而不能发光D．电压表将被烧坏，电流表不会被烧坏4．灯泡的灯丝由钨丝做成，钨在高温下会发生“升华”现象，“升华”后的钨分子会附在玻璃泡上，使玻璃呈“黑色”，此时灯泡灯丝的电阻将比新灯泡灯丝的电阻（）A．大些B．小些C．不变D．都有可能5．如图所示，电路中开关S闭合时，电压表所测的电压是（）A．电灯L两端的电压B．电灯2L两端的电压1C．电灯L和2L两端的电压D．电源电压16．如图所示，电路中虚线框中是一个电阻箱，最下排为电阻丝，中间排为接线柱和插孔，上排A、B、C、D为铜塞，开始时，铜塞都没有插入接线柱中，电源电压保持不变，下列说法中正确的是（）A．要使电流表示数达到最大，需将铜塞全部插入插孔B．要使电流表示数减小，应插入铜塞C．闭合开关，电阻箱接入电路中的电阻为零D．闭合开关，电流表示数最大7．如图所示，开关闭合时观察到：L和2L两灯均不亮，电流表无示数，电压表有示数，其原因可能是（）1A．L断路1B．L断路2C．电流表断路D．电流表短路8．如图所示，电路中S闭合时，电压表的示数为4.5 V，若S断开时，电压表的示数为3 V，则这时灯L、1L两端的电压分别为（）2A．4.5 V、3 VB．3 V、4.5 VC．3 V、1.5 VD．3 V、7.5 V9．如图所示，电路中能实现灯泡从亮到灭的电路是（）A B C D10．（2015·湖南常德）下图是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。

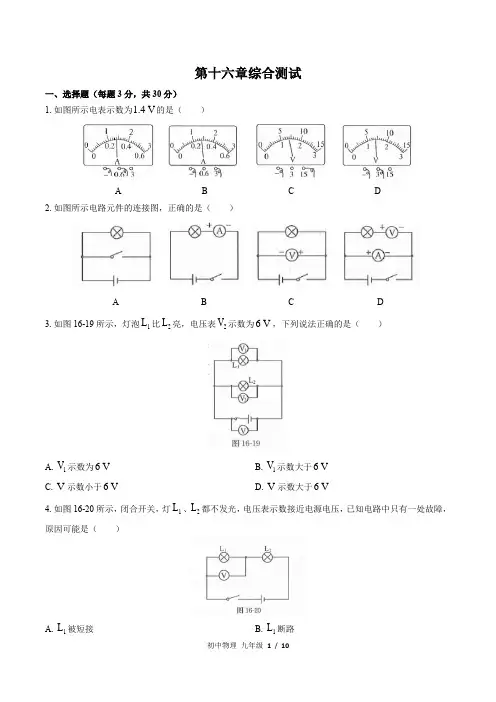

人教版初中物理九年级第十六章综合测试卷及答案
第十六章综合测试一、选择题（每题3分，共30分）1.如图所示电表示数为1.4 V的是（）A B C D2.如图所示电路元件的连接图，正确的是（）A B C D3.如图16-19所示，灯泡1L比2L亮，电压表2V示数为6 V，下列说法正确的是（）A.1V示数为6 VB.1V示数大于6 VC.V示数小于6 VD.V示数大于6 V4.如图16-20所示，闭合开关，灯1L、2L都不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能是（）A.1L被短接B.1L断路C .2L 被短接D .2L 断路5.如图16-21所示，电源电压为4.5 V 且恒定不变，当开关S 闭合后，滑动变阻器的滑片P 从a 端滑向b 端的过程中，三只理想电压表的示数变化的绝对值分别为1U ∆、2U ∆、3U ∆，下列可能出现的情况是（ ）A .10 V U ∆= 2 2 V U ∆= 3 1 V U ∆=B .10 V U ∆= 2 2 V U ∆= 3 2 V U ∆=C .10.5 V U ∆= 2 1 V U ∆= 3 1.5 V U ∆=D .10.2 V U ∆= 2 1 V U ∆= 30.8 V U ∆=6.一根锰铜线的电阻为R ，要使这根连入电路的导线电阻变小，可采用的方法是（ ） A .减小导线两端的电压 B .增大导线中的电流 C .将导线对折后连入电路 D .将导线拉长后连入电路7.图16-22所示电路中，要使电阻1R 和2R 并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ）A .电流表、电流表B .电流表、电压表C .电压表、电流表D .电压表、电压表8.在图16-23所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。
经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（）A.灯泡2L被短接B.灯泡2L断路C.灯泡1L断路D.两个灯泡都断路9.如图所示电路中，A、B两点间电压不变，当滑动变阻器的滑片P向D端移动一段距离时，下列电路中电流表的示数会变小的是（）A B C D10.如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）A B C D二、填空题（每空2分，共34分）11.如图16-26甲所示，电压表指针所示的读数是_______V，若把此表接在如图乙所示的电路中使用，应接在________（选填“a”或“b”）处。
人教版九年级物理全一册《第十六章电压电阻》单元测试卷(含答案)
人教版九年级物理全一册《第十六章电压电阻》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电压、电流和电阻，下列说法正确的是（）A．当通过导体的电流是原来的2倍时，导体的电阻是原来的0.5倍B．电路中只要有电压，就会有电流C．横截面积相同的两段铜导线，长的铜导线电阻大（忽略温度的影响）D．电流的方向总是由电源的正极流向负极2．某中学的同学们发明的“超市购物秒结算”系统，在市青少年科技创新大赛上荣获一等奖，如图所示就是安装了这种系统的购物车。
下列分析不正确的是（）A．购物车受到的重力和地面对车的支持力是一对平衡力B．购物车的主体结构用的金属是导体C．购物车从静止到运动的过程中，车中的商品惯性不变D．商品从货物架放入购物车的过程中，商品的运动状态发生了改变3．小明用如图器材来探究“电阻的大小与什么因素有关”，三根金属线横截面积相同，其中①和①长度相等，①和①合金材料相同（夹子只能夹在接线柱上）。
实验中（）A．选择①和①金属线能探究导体电阻大小与材料的关系B．电流表示数越大，表明接入电路中的金属线的电阻越大C．探究电阻的大小是否跟导线的长度有关应选择金属线①和①D．利用该线路板能探究电阻的大小是否跟导体的横截面积有关4．如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是A ．S 和A 接触，P 向右移动灯泡变暗B ．S 和B 接触，P 向右移动灯泡亮度不变C ．S 和C 接触，P 向左移动灯泡变亮D ．S 和C 接触，P 无论怎样移动灯泡亮度不变5．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（）A ．1L 、2L 两端电压相等B ．1L 、2L 的亮度一定相同C ．a 、b 、c 三处的电流一样大D ．若2L 灯丝烧断了，1L 仍能发光6．如图所示，当开关闭合时，电压表V 1、V 2的示数分别是2V 和3V ，则L 1和L 2两端的电压分别为A ．2V 1VB ．1V 2VC ．2V 3VD ．3V 2V7．如图所示电路，甲、乙是连接在电路中的两只电学仪表，闭合开关S 后，则（ ）A．甲是电流表，乙是电流表，灯L1和L2串联B．甲是电压表，乙是电压表，灯L1和L2串联C．甲是电流表，乙是电压表，灯L1和L2并联D．甲是电压表，乙是电流表，灯L1和L2并联8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管，水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（）A．水果的作用是给电路提供电压B．此时电路中有电荷在发生定向移动C．水果电池将电能转化为化学能D．少串联一个水果电池，发光二极管将变暗9．在探究串联电路电压特点时，某同学连接的电路如图所示。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(附带答案)
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中小灯泡正常发光．若电压表和电流表的位置对换，则（）A．小灯泡不发光B．移动滑片，电压表的示数明显发生变化C．电流表示数变大D．电流表示数不变2．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片由中点向下滑动过程中，下列说法正确的是（）A．灯泡的亮度变亮B．电压表示数变小C．电压表示数变大D．电流表1A、2A示数的差值保持不变3．如图所示，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压。
则（）A ．橙子是用电器B ．电压表能提供电压C ．水果电池的电压为0.5VD ．铜片是水果电池的正极4．对于如图所示的电路，下列说法不正确的是（ ）A ．只闭合2S 和3S ，电阻1R 、2R 两端电压相等B ．只闭合1S ，通过电阻1R 、2R 的电流相等C ．只闭合1S 和2S ，电阻1R 、2R 并联D ．同时闭合1S 和3S ，会造成电源短路5．如图是滑动变阻器接入电路中的情形，当滑片P 向右滑动时，连入电路的电阻变大的有（ ）A ．1个B ．2个C ．3个D ．4个6．在如图甲所示电路中，1V 和2V 都是有0~3V 和0~15V 两个量程的电压表。
当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻1R 、2R 两端的电压分别为（ ）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V7．如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（）A．b与d B．a与d C．a与b D．c与d8．如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A．电压表的示数为4V B．电压表的示数为2VC．电压表的示数为6V D．电压表的示数为10V9．在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接C，N接D B．M接A，N接BC．M接C，N接B D．M接A，N接D10．很多家庭卧室用的可调亮度的台灯，旋钮（电位器）就是变阻器，其外形及结构如图所示。
人教版九年级物理全一册《第十六章电压、电阻》章节测试卷(带答案)
人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电流表和电压表的读数分别为（）A．0.4A 2.6V B．0.08A 13V C．0.08A 2.6V D．0.4A 13V2．下列说法正确的是（）A．如图甲的电阻在电路中可以像滑动变阻器一样改变阻值B．如图丙，电位器为音量控制器，接入电路中是BC两接线柱，滑动片顺时针旋转时音量增大C．如图乙，油量减少时，R的阻值变大，油量表示数变小D．如图丁，在探究电流与电阻关系时，将ab两点的R由10Ω换成5Ω时，无需移动滑片P的位置3．在如图所示的电路中，闭合开关S，两灯并联且都能发光，应在图中甲、乙两处连入的元件可能是（）A．甲是电压表，乙是电池B．甲是电池，乙是电流表C．甲是电流表，乙是电池D．甲是电压表，乙是电流表4．在如图所示的电路中，S闭合后，下列各种情况正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后，U甲>U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数5．如图，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入以下物品，闭合开关后，小灯泡不能发光的是（）A．硬币B．橡皮C．大头针D．铅笔芯6．如图所示，当滑动变阻器的滑片P向右移动使得电压表示数变大，电路的E、F端与滑动变阻器接线柱的连接情况正确的是（）A．E接A、F接B B．E接A、F接DC．E接C、F接B D．E接C、F接DS时，下列说法中正确的是（）7．如图所示，电源电压保持不变，当闭合开关S和1A．灯L和电阻R串联B．灯L和电阻R并联S，电压表的示数变小，灯L可发光C．若断开1S，电压表的示数变大，灯L不发光D．若断开18．港珠澳大桥主桥长约30km，包括近7km长的海底隧道和23km长的桥面，其中海底隧道需24h供电，桥面只需晚上供电，其简化电路如下图所示，其中用电器R和R0为该电路中的照明灯，你认为下列说法正确的是（）A．当开关K由断开到闭合时，电压表的示数变大B．当开关K由断开到闭合时，电流表的示数变小C．天亮之后，开关K应处于断开状态，且R为隧道中的照明灯D．天亮之后，开关K应处于断开状态，且R0为隧道中的照明灯9．如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。
人教版九年级物理全一册第十六章《电压 电阻》 综合测试题(含答案)
人教版九年级物理全一册第十六章《电压电阻》综合测试题（含答案）一．选择题1．下列单位换算中正确的是（）A．3.6km＝3.6km×1000m＝3600mB．3.6km＝3.6km×1000＝3600cmC．3.6km＝3.6×1000＝3600mD．3.6km＝3.6×1000m＝3600m2．2019年初，我国22岁的年轻科学家曹原在石墨烯超导领域中取得了重大突破，让超导科技向前迈出了一大步。
下列电器或元件中适用超导材料的是（）A．电动机中的线圈B．白炽灯的灯丝C．热得快的电热丝D．电暖气的加热管3．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。
过一段时间后，发现一只灯泡熄灭，电压表示数为零，电流表示数变增大。
