北京利达LDEII主机调试说明JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —XXX地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
利达LD128E型火灾主动报警系统操作指引手册

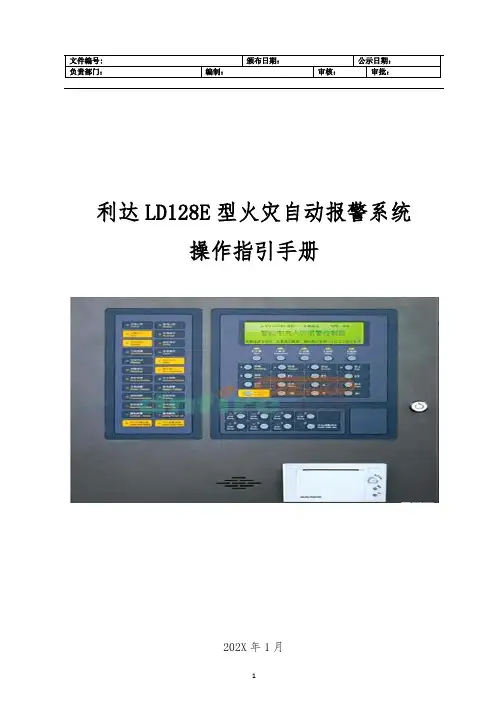

利达LD128E型火灾自动报警系统操作指引手册202X年1月目录一、目的 (4)二、使用范围 (4)三、主要内容 (4)第一节火灾自动报警系统设备组成简介 (4)1、消防主机面板组成 (4)2、火灾报警控制器面板 (5)第二节消防主机开、关机操作指引 (6)1、开机操作方法 (6)2、关机操作方法 (7)第三节火灾报警控制器控制方式的设置指引 (8)1、主机设置指引 (8)2、控制面板设置指引 (8)第四节消音、复位、自检的作用及操作指引 (10)1、消音的作用及操作指引 (10)2、复位的作用及操作指引 (10)3、自检的作用及操作指引 (11)第五节电源盘的工作状态介绍 (12)第六节火灾报警工作状态介绍 (13)1、火警信号工作状态 (13)2、故障信号工作状态 (13)3、火灾报警控制器火警、故障信息显示状态 (14)第七节屏蔽、取消屏蔽功能键操作指引 (15)1、屏蔽操作指引 (15)2、取消屏蔽操作指引 (15)第八节查看火警、故障、屏蔽信息操作指引 (16)第九节打印机设置操作指引 (17)第十节修改系统时间操作指引 (18)第十一节查看系统运行记录操作指引 (18)第十二节总线控制盘启动、停止设备操作指引 (19)第十三节消防专业电话使用操作指引 (20)1、总机呼叫分机操作指引 (20)2、分机呼叫总机操作指引 (20)第十四节消防广播操作指引 (21)1、消防广播播放操作指引 (21)2、消防广播停止播放操作指引 (21)利达LD128E型火灾自动报警系统操作指引手册一、目的根据XX集团安全管理要求，指引消控中心值班人员能够准确的操作火灾自动报警系统，提升关键岗位业务技能培训效果，提高消控中心值班人员业务能力，特制定本指引手册。
