建筑外窗现场气密检测方案
建筑现场气密检测方案
建筑现场气密检测方案建筑现场气密检测方案一、背景和目的在建筑设计和施工过程中，气密性是一个非常重要的要求。
建筑物的气密性可以保证室内环境的舒适性、能源的高效利用以及室内外污染物的控制。
为了保证建筑物的气密性，必须在建筑现场进行气密性测试并根据测试结果对建筑进行调整。
本文旨在制定一个建筑现场气密性检测方案，确保建筑物的气密性达到设计要求。
二、方法和步骤1. 测试设备准备- 室内风速计：用于测量建筑物内的风速。
- 风门测试装置：用于产生不同的压力差以测试建筑物的气密性。
- 压差计：用于测量压力差。
- 红外热像仪：用于检测建筑外墙是否存在漏风点。
- 气密测试仪：用于测量建筑物的气密性指数。
2. 建筑物检测准备- 室内外门窗全部关闭。
- 检查建筑物中是否存在通风孔、管道等可能影响气密性的部位，并堵塞它们。
- 检查建筑物外墙是否有裂缝或漏风点，必要时进行维修。
3. 建筑物内压力测试- 使用风门测试装置产生建筑物内外的压力差。
- 使用压差计测量建筑物内外的压力差值。
- 使用红外热像仪检测建筑外墙是否存在漏风点。
4. 气密性指数测试- 使用气密测试仪对建筑物进行气密性指数测试。
- 测量建筑物内的风速和压力差，计算气密性指数。
- 按照设计要求评估建筑物的气密性。
5. 结果分析和调整建议- 根据气密性测试结果，分析建筑物的气密性性能。
- 提供建筑物的气密性调整建议，包括维修裂缝、封堵漏风点等。
三、安全措施1. 检测过程中，注意遵守安全操作规范，确保使用检测设备的人员的安全。
2. 检测设备的使用和维护必须由培训有素的专业人员进行。
3. 检测过程中要注意防火、防爆等安全措施，确保施工现场的安全。
四、预期效果通过建筑现场气密性检测，可以及早发现建筑物存在的气密性问题，提出改进建议，并在建筑施工的过程中及时进行调整和改进。
通过保证建筑物的气密性，可以提高建筑物的能源效率，减少室内外温差，提高室内空气质量，降低能耗，并为建筑物的建筑质量提供保障。
建筑节能工程现场检验重点内容及方法
建筑节能工程现场检验重点内容及方法（一）围护结构现场实体检验1 、建筑围护结构施工完成后，应对围护结构的外墙节能构造和严寒、寒冷、夏热冬冷地区的外窗气密性进行现场实体检测。
当条件具备时，也可直接对围护结构的传热系数进行检测。
2 、外墙节能构造的现场实体检验方法见规范。
其检验目的是：（1）验证墙体保温材料的种类是否符合设计要求；（2）验证保温层厚度是否符合设计要求；（3）检查保温层构造做法是否符合设计和施工方案要求。
3、严寒、寒冷、夏热冬冷地区的外窗现场实体检测应按照国家现行有关标准的规定执行。
其检验目的是验证建筑外窗气密性是否符合节能设计要求和国家有关标准的规定。
4 、外墙节能构造和外窗气密性的现场实体检验，其抽样数量可以在合同中约定，但合同中约定的抽样数量不应低于本规范的要求。
当无合同约定时应按照下列规定抽样：（1）每个单位工程的外墙至少抽查3处，每处一个检查点；当一个单位工程外墙有2种以上节能保温做法时，每种节能做法的外墙应抽查不少于3处；（2）每个单位工程的外窗至少抽查3樘。
当一个单位工程外窗有2种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗应抽查不少于3樘。
5 、外墙节能构造的现场实体检验应在监理（建设）人员见证下实施，可委托有资质的检测机构实施，也可由施工单位实施。
6 、外窗气密性的现场实体检测应在监理（建设）人员见证下抽样，委托有资质的检测机构实施。
7 、当对围护结构的传热系数进行检测时，应由建设单位委托具备检测资质的检测机构承担；其检测方法、抽样数量、检测部位和合格判定标准等可在合同中约定。
8 、当外墙节能构造或外窗气密性现场实体检验出现不符合设计要求和标准规定的情况时，应委托有资质的检测机构扩大一倍数量抽样，对不符合要求的项目或参数再次检验。
仍然不符合要求时应给出“不符合设计要求”的结论。
对于不符合设计要求的围护结构节能构造应查找原因，对因此造成的对建筑节能的影响成都进行计算或评估，采取技术措施予以弥补或消除后重新进行检测，合格后方可通过验收。
建筑外门窗物理性能检测方案
建筑外门窗物理性能检测方案1 检测方案目的本检测方案是为了规范建筑外门窗物理性能检测。
2 适用范围本检测方案适用于建筑外门窗的气密、水密、抗风压性能的试验室检测。
3 编制依据GB/T 7106-2019《建筑外门窗气密、水密、抗风压性能检测方法》4 使用设备门窗物理性能检测设备，气象仪表，温湿度计，钢卷尺5 试验方法5.1 试件及其安装5.1.1 试件应按所提供图样生产的合格产品或研制的试件，相同类型、规格尺寸的试件应最少检测三樘，且以三樘为一组进行评定。
不得附有任何多余的零配件或采用特殊的组装工艺或改善措施。
测量试件的外形尺寸、分清被测试件的户内、户外面，选用适当的系列竖隔板搭配使用。
5.1.2 将被测试件安放于静压箱前方，使其边框与静压箱右侧的固定隔板、底板升降珩隔板及选好的竖隔板共同组成静压箱室。
5.1.3 将使用的加力梁移至试件边框处，利用加力梁上的夹具将被测试件均匀夹紧。
5.1.4 观察试件的支梁结构形式，参照国家标准，确定主要受力杆件及挠度测试点位置。
将位移传感器夹具固定于测试挠度处的加力梁上，并将位移传感器的出点对准试验点，调整好距离后，固定与位移夹具上。
在采集数据过程中，不允许有任何外力使其产生位移变形。
5.1.5 试件要求垂直，下框要求水平，下部安装框不应高于试件室外侧排水孔，不应因安装而出现变形。
试件安装完成后，符合试件安装情况，可开启部分功能正常，表面不可沾有油污等不洁物。
试件安装完毕后，将试件可开启部分开关5次，最后关紧。
5.2 蓄水池及水管路准备5.2.1 蓄水池内贮藏至少4/5的水量，并要求水质清洁无杂物。
5.2.2 蓄水池注水后，水路无渗漏。
5.2.3 水调节阀应处于关闭状态。
5.2.4 喷淋控制柜面板上的喷淋控制阀应处于关闭状态。
5.2.5 将控制柜上的电气按键置于关闭状态。
5.2.6 检查管路系统连接处应牢固、可靠，无渗漏现象。
5.3 开机5.3.1 按电源按钮，接通电源。
整体气密性检测方案
整体气密性检测方案气密性检测是指在一定的压力差条件下，对被测件的密封性进行测试和评估，以确定其是否满足设计和制造要求。
在工程领域中，气密性检测被广泛应用于汽车制造、航空航天、建筑物、电子设备等领域。
以下是一个整体气密性检测方案的详细介绍：1.确定测试标准和要求：首先要明确被测件的气密性要求和测试标准，包括压力差、持续时间、泄漏量等指标。
2.选择测试设备和方法：根据被测件的特点和要求，选择适合的测试设备和方法。
常用的气密性检测设备包括压力差仪、真空泵、气密性测试箱等。
常用的测试方法有静态气密性测试和动态气密性测试。
3.准备测试样品：对于大批量生产的产品，可能需要准备一定数量的测试样品进行检测。
如果是对大型设备或建筑物进行检测，可能需要选择代表性区域进行测试。
4.进行测试：根据测试要求和设备操作手册，按照规定的测试步骤和条件进行测试。
静态气密性测试一般是将被测件装入气密性测试箱中，施加一定的压力差，然后观察泄漏情况。
动态气密性测试一般是通过流量计等设备对气体的流量进行测量，进而计算泄漏量。
5.数据分析和评估：根据测试结果，对泄漏量进行统计和分析，比较测试结果与设计要求的偏差。
可以采用不同的统计方法和数据处理软件，如均值、标准差、偏差分析等。
6.制定改进措施：如果测试结果不满足要求，需要制定改进措施。
可以考虑调整制造工艺、优化密封结构、选择更好的材料等手段，以提高被测件的气密性。
7.重复测试和验证：在采取改进措施之后，需要重复测试，以验证改进效果是否满足要求。
8.编写测试报告：对测试过程、结果和分析进行总结和记录，编写测试报告。
报告应包括测试目的、方法、条件、结果、分析和改进措施等内容。
总之，整体气密性检测方案需要明确测试要求、选择适当的设备和方法、进行实际测试、进行数据分析和评估、制定改进措施，并最终编写测试报告。
这个方案需要根据实际情况进行调整和改进，以确保测试的准确性和可靠性。
建筑节能检测方案
镇海小骆花园住宅小区工程建筑节能检测方案一、工程概况：工程名称：小骆花园工程工程地址：镇海区骆驼街道镇骆路边建设单位：百隆东方有限公司设计单位：宁波市民用建筑设计研究有限公司工程规模：约92676.84m2，（其中地上81915.09m2，地下10761.75m2）结构类型：框架、框剪结构本工程由24幢5-11层、1幢三层综合用房和一个地下室组成。
建筑最高为34米，标准层高2.9米，室内±0.000相当于黄海高程5.100-5.300，室外地坪标高为-2.100米。
二、建筑节能设计要求(一)屋面做法:1、40厚C20细石砼，内配内配￠4双向钢筋（分格缝纵横间距均不大于6m，缝宽30-50，填充密封材料），保护层伸出檐沟80并在下侧做滴水；2、20厚1：3水泥砂浆；3、40厚挤塑板保温层；4、1.5厚PET湿铺聚氨酯复合防水卷材；5、20厚1：3水泥砂浆找平；6、轻集料混凝土找坡2%，最薄处为30；7、现浇钢筋混凝土板清理后纯水泥砂浆掺5%防水剂清扫，填毛细缝。
（二）外墙做法：1、①弹性外墙涂料细拉毛；②面砖层（面砖专用粘帖剂），防水剂刷缝；③贴10厚薄型石材，石材背面涂5厚胶粘剂；1：1水泥砂浆(细缝)勾缝；2、抗裂砂浆（网格布）；3、35厚聚苯颗粒保温浆料；4、墙体界面剂；5、墙体不同材料交界处加钉钢丝网片，沿缝居中，宽200。
（三）玻璃门窗做法：1、户门采用多功能户门（DB33/1015-2003表F.0.2），传热系数：2.5W/（m2·K）；2、阳台门采用塑料节能中空玻璃门（GB06J607-1F型-90系列推拉门，E 型-60G系列平开门），传热系数：2.5W/（m2·K）；3、窗采用GB06J607-1塑料节能门窗D型-80系列推拉窗，C型-68系列平开窗，传热系数：2.5W/（m2·K）；遮阳系数SC=0.87，节能的中空玻璃为5透明+9A+5透明；节能门的中空玻璃为5透明+12A+5透明，门窗气密性6层及以下为3级，7层及以上为4级。

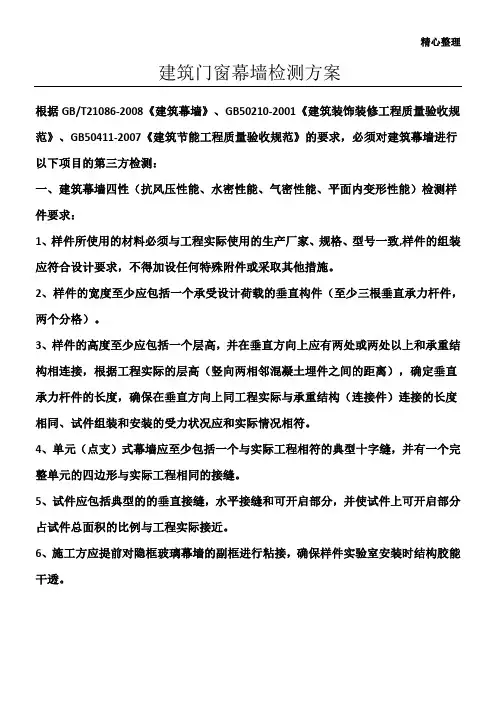

建筑门窗幕墙检测方案
精心整理建筑门窗幕墙检测方案根据GB/T21086-2008《建筑幕墙》、GB50210-2001《建筑装饰装修工程质量验收规范》、GB50411-2007《建筑节能工程质量验收规范》的要求，必须对建筑幕墙进行以下项目的第三方检测：1、2345占试件总面积的比例与工程实际接近。
6、施工方应提前对隐框玻璃幕墙的副框进行粘接，确保样件实验室安装时结构胶能干透。
7、送检样件的立柱、横梁、粘接好副框的玻璃等各组件准备到位后，在工程监理的见证下，送检测室进行安装，安装应符合设计要求，保证安装方向和受力状况与工程实际相符。
检测完毕以后，进行试件撤卸。
8、同一工程、同一施工单位、同一种类的建筑幕墙取样一组，本实验室可检测样件规格范围（2米≤宽≤5米；2米≤高≤8米）。
912（1）（2）300m m ×300mm米；硅酮结构胶3支；与实验结构胶组成基本相同的浅色或半透明密封胶一支（对比胶）。
本项参数检测周期需要28天。
（3）硅酮结构胶现场剥离，工程制作中副框与玻璃用结构胶粘接干透后，现场进行剥离试验。
本项参数检测周期需要2天。
3、钢型材复检玻璃（石材）幕墙用受力杆件的钢型材（热镀锌槽钢、角钢、方管等）：力学性能（抗拉强度、屈服强度、断后伸长率）、镀锌层厚度及均匀性检测。
要求同一厂家、规格、批次的材料复检一组。
每组试样取一根，长度400mm。
本项参数检测周期需要8天。
4、铝合金型材复检5天。
5×25mm6（H10×H+（例7要求同一厂家、规格、批次的材料复检一组。
送检样品为工程用石材，尺寸50mm ×30mm×(工程实际用材厚度)mm，数量30块,AB组分胶各0.5公斤。
本项参数检测周期需要8天。
8、玻璃幕墙节能检测（1）中空玻璃露点，要求同一厂家、规格、批次的材料复检一组，样品为工程实际用中空玻璃尺寸最接近510mm×360mm的15片，或在同一工艺下制作的规格510mm×360mm中空玻璃15片。
建筑外门窗工程三性检测方案表
建筑外门窗工程三性检测方案表
项目监督员签收：日期：
说明
1、《建筑装饰装修工程质量验收标准》GB 50210-2018第6.1.3条规定门窗工程应对建筑外窗气密性能、水密性能和抗风压性能进行复验。
2、立面分格示意图为送检外门窗样品的立面分格示意图，且必须与现场安装的一致。
3、工程地点地面粗糙度类别根据《建筑结构荷载规范》GB50009-2012第8.2.1条分为：
A类：指近海海面和海岛、海岸、湖岸及沙漠地区;
B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇;
C类：指有密集建筑群的城市市区;
D类：指有密集建筑群且房屋较高的城市市区。
4、抗风压性能设计指标Wk和水密性能设计指标ΔP应按《建筑结构荷载规范》GB50009-2012、《铝合金门窗》GB/T 8478-2020和《铝合金门窗工程设计、施工及验收规范》DBJ 15-30-2002有关规定计算确定。
5、气密性能设计指标的确定应符合《铝合金门窗》GB/T 8478-2020、《铝合金门窗工程设计、施工及验收规范》DBJ 15-30-2002的相关规定。
6、根据《建筑外门窗气密、水密、抗风压性能检测方法》GB/T 7106-2019，需提供“工程检测设计压力差值”，建议取值为0 ~ 150 Pa。
7、签章处除签名外，还应盖执业人员注册章，无执业要求的可盖公司章或项目部章。
建筑外窗三性检测方案好
建筑外窗三性检测方案好阳江国际五金刀剪商贸中心（三期）丰泰新天地商住项目建筑外窗三性检测方案一、工程概况项目名称：阳江国际五金刀剪商贸中心（三期）丰泰新天地商住项目结构层次：框架剪力墙结构，裙楼商铺2层，塔楼6幢17层，7幢17层，8幢28层，5幢30层，1、2、3幢（没建设）。
建筑面积：6、8幢及地下停车库42398.68㎡,5、7幢34260.67㎡，1、2、3幢72857.9㎡。
设计单位：广东粤建设计研究院有限公司建设单位：阳江市永宜房地产有限公司监理单位：广东正茂工程管理有限公司施工单位：广东冠雄建设集团有限公司二、门窗工程特点本工程铝合金门窗安装必须严格遵守国标规范JGJ113- 《建筑玻璃应用技术规程》和参照中南标准图集98ZJ641铝合金门和98ZJ721铝合金窗（）；工程所有铝合金平开窗选用Y500系列，品牌为四会市汇广盈铝业有限公司生产的汇盈铝材；工程所有玻璃全用钢化安全玻璃，卫生间用磨砂钢化安全玻璃；品牌为广东明轩实业有限公司生产，厚度为6.0mm钢化玻璃。
三、制定方案依据《建筑外窗气密、水密、抗风压性能分级及检测方法》（GB/T7106-）、广东省《建筑外窗气密性能分级及检测方法》（GB7107- ）三项物理性能检测现行国家标准，阳江市住房和城乡规划建设局相关要求的通知和设计图纸等。
四、检测规定：1、九层及以下的单位工程，同一窗型至少选取三樘试件检测1组；2、十层及以上的单位工程，同一窗型至少选取六樘试件检测2组；3、十八层及以上的单位工程，同一窗型至少选取九樘试件检测3组；4、当窗型（平开、推拉、固定）或材质（钢塑、铝塑、铝合金）不同时，应按上述要求分别取样送检；5、当材料的品种、规格相同时，选取面积较大的试件；6、监理单位（或建设单位）负责建筑外窗三性试验的见证取样送检工作。
五、检测数量1月6 日由建筑单位组织相关各方责任主体共同商议确认，对阳江国际五金刀剪商贸中心（三期）丰泰新天地商住项目工程建筑外窗三性检测进行确认，本工程检测14 组具有代表性窗型，门窗规格尺寸见下页：门窗检测数量清单一、8幢平开窗： C 一3樘/组宽 *高1500mmC1022一3樘/组宽1000*高2200mmC1015一3樘/组宽1000*高1500mmC0815一3樘/组宽800*高1450mm 二、7幢平开窗： C1010一3樘/组宽1000*高1000mmC1015一3樘/组宽1000*高1500mmC1019一3樘/组宽1000*高1900mmC1210一3樘/组宽1200*高1000mm 三、6幢平开窗： C0815一3樘/组宽800*高1450mmC1010一3樘/组宽1000*高1000mmC1019一3樘/组宽1000*高1900mm 四、5幢平开窗： C0815一3樘/组宽800*高1450mmC1015一3樘/组宽1000*高1500mmC1422一3樘/组宽1400*高2200mm建设单位（盖章）：阳江市永宜房地产有限公司项目负责人：设计单位（盖章）：广东粤建设计研究院有限公司项目负责人：监理单位（盖章）：广东正茂工程管理有限公司项目负责人：施工单位（盖章）：广东冠雄建设集团有限公司项目负责人：日期：年月日会议签到表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑外窗现场气密检测方案
建筑外窗的气密性能对于保证室内空气质量、节能降耗具有重要意义。
因此，在建筑施工过程中，需要对外窗的气密性能进行现场检测，以保证窗户的质量和性能。
以下是一份建筑外窗现场气密检测的方案。
1. 检测目标和要求：
- 目标：监测外窗在正常使用状态下的气密性能。
- 要求：满足建筑节能标准要求，窗户应具备良好的气密性能。
2. 检测仪器和设备准备：
- 珍珠岩粉末：用于模拟窗户与墙壁之间的裂缝。
- 压差表：用于测量窗户两侧的压力差。
- 尺子和标尺：用于测量窗户的尺寸和裂缝的宽度。
- 移动式风机：用于产生压力差，模拟外部自然风压。
3. 检测方法和步骤：
- 步骤1：准备工作。
清理窗户表面，并确保窗户与墙壁之间没有明显的裂缝。
- 步骤2：安装检测设备。
将压差表连接到窗户两侧，确保密封密封良好。
将风机放置在窗户外侧，调整风机产生的风速和风压。
- 步骤3：施加压力差。
通过调整风机的风速和风压，确保窗户外侧的风压大于内侧的风压，产生一个可测量的压力差。
- 步骤4：检测裂缝宽度。
使用尺子和标尺测量窗户与墙壁之间的裂缝的宽度，记录下每个测点的数值。
- 步骤5：检测压差。
使用压差表测量窗户两侧的压力差，
并记录下每个测点的数值。
- 步骤6：记录和分析数据。
根据测量结果，分析窗户的气
密性能是否符合要求，并记录下每个测点的数值。
- 步骤7：进行修复。
如发现窗户存在气密性能不达标的情况，需要对窗户进行修复，直至达到要求。
4. 注意事项：
- 测量过程中需要确保窗户与墙壁之间的裂缝没有明显的堵
塞物。
- 测量前确保检测设备的精确性和准确性。
- 测量时，需要连续记录窗户各个测点的数据，并检查是否
存在异常。
- 测量后应及时整理和分析测量数据，进行合理的解释和判断。
通过以上方案，可以对建筑外窗的气密性能进行现场检测。
根据检测结果，可以评估窗户的气密性能是否达标，以及是否需要进行修复。
从而确保外窗的气密性能符合建筑节能标准要求，提高建筑的能源利用效率，并保证室内空气质量。
