锥形量热仪操作步骤
锥形量热仪操作步骤
仪器各部件及其对应的功能：锥形加热炉－－－－加热并使样品燃烧，其上有3个温度传感器，精确测量温度激光测量系统－－－－－分析烟道气密度（浓度）CO、CO2、O2气体分析仪－－－－用于测量烟气中3种气体的浓度LOADCELL－－－－－测量样品燃烧失重FLUXMETER量热计－－－－用于校验和设定锥形炉产生的热辐射热量甲烷气－－－－－用来燃烧产生仪器常数标准气体CO、CO2混合气－－－－用于校正CO、CO2分析仪锥形量热仪操作步骤一、系统开机1.激光（Smoke）、气体分析器（Analyser）打开，试验前预热2小时以上，等待显示屏上预热标记消失，预热完毕。
气体分析器（Analysers）开关激光（Smoke）开关Smoke、Analysers预热标记2.每次开机前打开排水龙头（位于数据采集器里面，需打开左后门，水平为关，垂直为开）排水，排水后即关闭。
通常只有几滴。
排水龙头开关3.依次打开抽风机开关，从右到左打开Power 、Cone （确认温度设置为0）、Ignition、Load cell。
抽风机开关Power 开关Cone 开关Ignition开关Load Cell开关调节温度：点击“▼”进入预定温度设置；通过“▲”、“▼”调节温度大小；最后按“P”键确定所需温度。
4.打开数据采集器电源，然后打开电脑中的ConeCalor5软件。
（显示器显示CONECALC为数据采集器已连接上PC）显示CONECALC二、检查干燥器状态（蓝色部分要在三分之一以上），及时更换干燥装置（左边为备用干燥装置）三、设置管道中的排风流量查看Status，验证是否连通。
点击进入Calibrations---DPT & Flow：1.ZERO DPT：确认管道抽风机、取样泵（Pump）、排风机（开关位于墙上）处于关闭状态，在软件窗口中点击Zero DPT按钮，压力显示为0Pa。
2.设置管道排风量为24L/s：根据提示打开排风机和抽风机，调节抽风机速率以达到要求的排风量。
锥形量热仪参数及操作方法
锥形量热仪参数及操作方法锥形量热仪的测试理论是基于纯燃烧卡路里与燃烧的氧气量成正比，每燃烧1KG氧气将会产生13.1 MJ/kg的热量，测试气体的热排放，点火时间，氧气消耗率，燃气的气流都将会被测量。
锥形量热仪的DAQ系统可帮助用户简单控制整个测试。
17”触摸屏可帮助实现测试自动化并减少安装空间。
用户在设定好真实火灾条件的虚温后，可通过改变试样温度，温度上升时间来测试。
此方法可获得与真实火灾环境相似的测试结果。
符合标准：ISO 5660, ASTM E 1354, ASTM E 1474, ASTM E 1740, ASTM F 1550, ASTM D 6113, NFPA 264, CAN ULC 135, BS 476 第15部分适用范围：锥形量热仪在防火测试领域是最重要的小型测试仪器。
产品详细：评定材料和产品火灾特性时，热释放是核心测量参数。
传统方法很难对热释放进行测量，近年研发的大型测试器(如家具)使用缺氧量热计技术，燃烧样品测试产生热量，使得测试热释放有了可能。
80年代早期，美国NIST员工(之前为NBS)决定研发实验室规模热释放测试仪，用以解决已有小型热释放测试的不足。
当时的小型测试使用测定密闭空间内焓损失的方法。
研发认定，缺氧量热计是最佳测试方法。
这是根据经验观测而得，即材料燃烧释放热量总是和燃烧过程耗氧量成正比。
这个仪器被称为锥形量热仪，名字来源于截短了的锥形加热器的形状，加热器用100 kW/m2 的热流辐射测试样品。
锥形量热仪可以部件形式购买，这样实验室如果需要特定测试，如热释放、质量损失、烟雾生成等，可以先买所需部件，之后再逐渐补充其它仪器到同一试验箱，成为完整规格仪器。
这个灵活特性是锥形量热仪诸多优点中的一个。
完整系统包括：1.锥形加热器-在截短的圆锥内，230V，5000W，热量输出为100 kW/m22.测试水平或垂直样品的装置3.3个K类热电偶和3期PID温度控制器对温度进行调控4.开合关闭机制-在测试前保护样品区域，保证初期质量测量稳定，操作员可以有额外时间在测试开始前进行系统检测。
锥形量热mlr
锥形量热mlr
锥形量热仪（Conical Calorimeter，简称CONE）是一种用于测试可燃材料燃烧性能的实验仪器。
锥形量热仪采用氧消耗原理，可以模拟材料在实际火灾中的燃烧行为，并测量多种燃烧性能参数。
其中，质量损失速率（MLR）是锥形量热仪测试结果中的一个重要参数。
质量损失速率（MLR）是指材料在燃烧过程中，单位时间内质量的变化率。
锥形量热仪通过测量样品在燃烧过程中质量的变化，可以计算出MLR值。
MLR 反映了材料在燃烧过程中的热解、挥发和燃烧程度，是评估材料燃烧性能的重要指标之一。
锥形量热仪通过测量和分析材料在燃烧过程中的热量释放、燃烧速度、烟气产生等多个方面的参数，可以全面评估材料的燃烧性能和火灾危险性。
这些参数对于防火材料的设计、生产和应用具有重要的指导意义。
此外，锥形量热仪还可以用于评估材料的毒性和烟气产生情况。
这些参数也是评估材料在火灾中安全性能的重要因素。
总的来说，锥形量热仪是一种重要的材料燃烧性能测试仪器，而质量损失速率（MLR）是其中的一个关键参数。
了解和掌握锥形量热仪及MLR的相关知识，有助于更好地评估材料的燃烧性能和火灾危险性，为防火材料的设计、生产和应用提供重要的指导。
锥形量热仪操作流程
锥形量热仪操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!锥形量热仪操作流程。
1. 仪器准备。
检查仪器是否处于良好的工作状态。

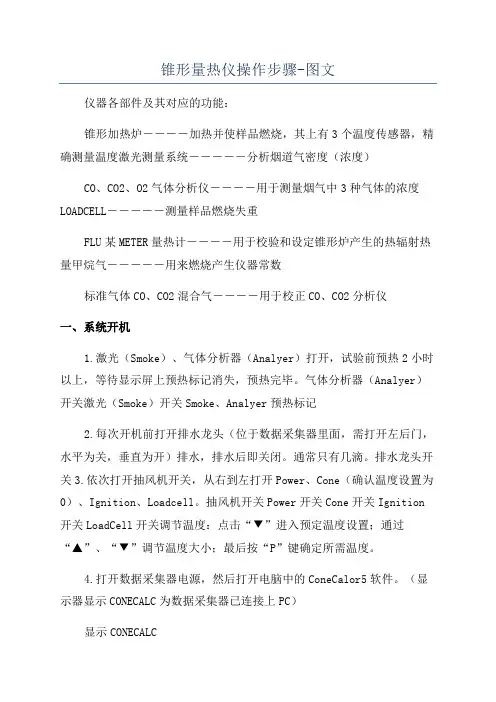

锥形量热仪操作步骤-图文
锥形量热仪操作步骤-图文仪器各部件及其对应的功能：锥形加热炉－－－－加热并使样品燃烧，其上有3个温度传感器，精确测量温度激光测量系统－－－－－分析烟道气密度（浓度）CO、CO2、O2气体分析仪－－－－用于测量烟气中3种气体的浓度LOADCELL－－－－－测量样品燃烧失重FLU某METER量热计－－－－用于校验和设定锥形炉产生的热辐射热量甲烷气－－－－－用来燃烧产生仪器常数标准气体CO、CO2混合气－－－－用于校正CO、CO2分析仪一、系统开机1.激光（Smoke）、气体分析器（Analyer）打开，试验前预热2小时以上，等待显示屏上预热标记消失，预热完毕。
气体分析器（Analyer）开关激光（Smoke）开关Smoke、Analyer预热标记2.每次开机前打开排水龙头（位于数据采集器里面，需打开左后门，水平为关，垂直为开）排水，排水后即关闭。
通常只有几滴。
排水龙头开关3.依次打开抽风机开关，从右到左打开Power、Cone（确认温度设置为0）、Ignition、Loadcell。
抽风机开关Power开关Cone开关Ignition 开关LoadCell开关调节温度：点击“▼”进入预定温度设置；通过“▲”、“▼”调节温度大小；最后按“P”键确定所需温度。
4.打开数据采集器电源，然后打开电脑中的ConeCalor5软件。
（显示器显示CONECALC为数据采集器已连接上PC）显示CONECALC二、检查干燥器状态（蓝色部分要在三分之一以上），及时更换干燥装置（左边为备用干燥装置）三、设置管道中的排风流量查看Statu，验证是否连通。
点击进入Calibration---DPT&Flow：1.ZERODPT：确认管道抽风机、取样泵（Pump）、排风机（开关位于墙上）处于关闭状态，在软件窗口中点击ZeroDPT按钮，压力显示为0Pa。
2.设置管道排风量为24L/：根据提示打开排风机和抽风机，调节抽风机速率以达到要求的排风量。
大型锥形量热仪安全操作及保养规程
大型锥形量热仪安全操作及保养规程前言大型锥形量热仪是一种常用于测量材料在不同温度下放热和吸热的仪器，具有测量精度高、稳定性好、使用方便等特点。
但是，在使用大型锥形量热仪的过程中，必须严格遵守有关安全规定，以保障人身安全和仪器正常运转。
本文档旨在介绍大型锥形量热仪的安全操作及保养规程，以保证仪器的正常运转和提高实验精度和效率。
安全操作规程1.操作前检查在使用大型锥形量热仪之前，必须认真检查各个部分是否完好无损、接线是否正确、电源是否通电、加热系统是否正常以及附件是否齐全等，确保仪器处于正常状态。
2.操作环境要求大型锥形量热仪工作过程中需要安静无震动的环境，以免振动和噪声对测量结果产生不利影响。
同时，操作者应避免使用有影响精密仪器进度的物品，如手表或手机等。
3.操作注意事项① 注意安全，避免高温和高压造成人身伤害。
在操作大型锥形量热仪时，应戴好护目镜、防护手套等防护设备，避免直接触摸高温器件，同时应按使用说明书要求进行保养，确保设备的可靠性。
② 注意实验安全，尤其是在有毒、易燃或易爆等有害环境中进行实验时，应严格遵守实验室安全规定。
③ 注意温度范围，不得超出设备承受的最高温度范围，以防止设备的损坏和危险事故的发生。
④ 注意测量装置的静态平衡，安装和调整应当在操作说明书中指定的有效负载情况下进行，否则会影响测量结果的精度和可靠性。
⑤ 在仪器工作状态下，切勿随意更换探头和热电偶等零部件，以免影响设备的稳定性和精度。
保养规程1.维护周期大型锥形量热仪的维护周期应根据实验频次等环境和使用情况而定，普遍建议1-2周进行维护一次。
2.清洁保养① 使用后必须及时清洁，并将防护罩放置在设备上，以免灰尘和氧化物积聚在设备上，影响设备稳定性。
② 定期涂抹防锈油和清洗液，以保证仪器性能的持续高效。
3.检查保养① 定期检查所有传感器、热电偶、温度控制器、加热器及电线连接是否正常。
② 每次使用后，应注意检查探头和热电偶的磨损情况，及时替换损坏的部件。
火灾锥形量热仪
1
本节讨论锥形量热器的工作原理
◦ 研发 ◦ 设计 ◦ 工作原理 ◦ 计算方法 ◦ 测试数据 ◦ 分类原则
锥形量热器1/2
锥形量热器2/2
刘经理：小张，有时间吗？ 小张：什么事情，头儿？ 刘经理：想和你谈谈，关于你年终绩效的事情。 小张：现在？要多长时间？ 刘经理：嗯……就一小会儿，我9点还有个重要的会议。哎，你也知道，年终大家都很 忙我也不想浪费你的时间。可是HR部门总给我们添麻烦。 小张：…… 刘经理：那我们就开始吧。 (于是小张就在刘经理放满文件的办公桌的对面，不知所措地坐了下来。) 刘经理：小张，今年你的业绩总的来说还过得去，但和其他同事比起来还差了许多， 但你是我的老部下了，我还是很了解你的，所以我给你的综合评价是3分，怎么样？ 小张：头儿，今年的很多事情你都知道的，我认为我自己还是做得不错的呀，年初安 排到我手里的任务我都完成了呀，另外我还帮助其他的同事做了很多的工作…… 刘经理：年初是年初，你也知道公司现在的发展速度，在半年前部门就接到新的市场 任务，我也对大家做了宣布的，结果到了年底，我们的新任务还差一大截没完成，我的压 力也很大啊！
际管理工作中，刘经理在绩效面谈中所犯的错误，是很多部门经理的通病。那么，在绩效 面谈的实施过程中，应该注意哪些问题呢？
针对上述案例，进行如下小结： (1) 绩效面谈之前双方一定要做好准备工作，在约定好的时间点进行会谈，会谈持续时 间和会谈的内容都需要明确。不能像刘经理这样，让员工小张对绩效面谈完全没有准备， 并且也无法保证面谈时间。 (2) 保证沟通之前和谐互信的良好氛围。绩效面谈需要双方卸下防备，就工作中的表现 进行较深入的沟通与分析，如果在沟通之前就已经使得沟通氛围过于严肃或者拘谨，很难 通过会谈使“不知所措”的员工讲出自己工作中的问题和困惑。 (3) 避免忽视员工对自身绩效情况的总结和评述，先入为主的直接抛出自己的结论。绩 效面谈本身就是一个互动的过程，需要上下级之间畅快沟通，尤其是面谈对象应该作为主 要沟通人，提出自己工作过程中的问题所在，如何解决及安排等。 (4) 要有充分的数据作为基础。领导判断员工绩效好坏是否有可信的数据基础，还是像 案例中讲到的经理只是通过“我对你的了解”来对员工进行打分和评价？如果没有相关资 料的数据积累，一方面很难让员工心服口服；另一方面更无法达到绩效面谈的真正目的— —找出绩效不佳的缘由。
锥形量热仪技术参数
锥形量热仪技术参数
1.测试范围：锥形量热仪可以测试板材、涂层、绝缘材料、纺织材料等各种材料的燃烧性能。
3. 材料尺寸：通常使用方形样品，边长一般为100 mm或150 mm；也可以使用圆形样品，直径一般为100 mm。
4.加热源：通常使用电热丝作为加热源，但也可以使用其他热源如辐射炉。
5.锥形加热器：燃烧实验过程中，样品的一个边贴在锥形加热器上。
锥形加热器由不锈钢制成，其寿命长、耐高温。
6.燃烧参数测量：
a.烟雾产生速率（SPR）：表示单位时间内烟雾的产生量。
b.火焰传播速率（FHR）：表示火焰在材料表面的传播速度。
c.热释放速率（HRR）：表示单位时间内材料所释放的热量。
d.烟气产物分析：通过气体分析仪测量燃烧过程中产生的主要有害气体如CO、CO2等。
e.燃烧时间：表示材料开始燃烧到燃烧停止所需要的时间。
7.温度测量：通过热电偶或红外测温仪等温度传感器进行温度测量，可以测量样品表面温度、火焰温度、烟气温度等。
8.数据采集：锥形量热仪一般配备数据采集系统，用于实时采集、显示和记录燃烧参数和温度数据。
9.操作模式：通常有手动和自动两种操作模式，手动模式需要操作人员实时监测温度和燃烧参数，自动模式可以通过预设参数自动完成测试过程。
10.安全措施：锥形量热仪一般设有安全装置，如烟雾排除装置，以确保实验过程安全。
11.数据分析：通过软件对测试结果进行数据分析和图形显示，为材料燃烧性能的评价提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪器各部件及其对应的功能:
锥形加热炉----加热并使样品燃烧，其上有3个温度传感器，精确测量温度激光测量系统-----分析烟道气密度(浓度)
CO 、CO2、O2气体分析仪----用于测量烟气中3种气体的浓度
LOADCELL -----测量样品燃烧失重
FLUXMETER 量热计----用于校验和设定锥形炉产生的热辐射热量甲烷气-----用来燃烧产生仪器常数
标准气体CO 、CO2混合气----用于校正CO 、CO2分析仪
锥形量热仪操作步骤
一、系统开机
1.激光(Smoke )、气体分析器(Analyser )
打开，试验前预热2小时以上，等待显示屏
上预热标记消失，预热完毕。
2.
每次开机前打开排水龙头(位于数据采集
器里面，需打开左后门，水平为关，垂直为
开)排水，排水后即关闭。
通常只有几滴。
3.依次打开抽风机开关，从右到左打开
)、Ignition、
调节温度：点击“▼”进入预定温度设置; 通过“▲”、“▼”调节温度大小；最后按“P”键确定所需温度。
4.打开数据采集器电源，然后打开电脑中
的ConeCalor5软件。
(显示器显示
CONECALC为数据采集器已连接上PC)二、检查干燥器状态(蓝色部分要在三分之一以上)，及时更换
三、设置管道中的排风流量
查看Status，验证是否连通。
点击进入Calibrations---DPT & Flow:
1.ZERO DPT：确认管道抽风机、取样泵(Pump)、排风机(开关位于墙上)处于关闭状
态，在软件窗口中点击Zero DPT按钮，压力显示为0Pa。
2.设置管道排风量为24L/s：根据提
示打开排风机和抽风机，调节抽风机
速率以达到要求的排风量。
(观察电
脑上显示为24 L/s，上下浮动0.2L/s)
四、激光系统(Smoke )校正。
注:1.零点校正与2.平衡校正每次实验必做;3.滤片校正3~6个月做一次。
点击进入Calibrations---Smoke :
1.零点校正：在光源一侧(靠墙一侧)插入不透明的塞片挡住光源(从上口插入)，数据稳定后点击Zero ;
2.平衡校正：取走塞片，光路中无遮挡，关闭放置塞片的塞孔，数据稳定后点击Balance ;
3.滤片校正：点击Filter Calibration ，根据提示，在远离光源处插入相应的滤片(数字面朝上从右侧插入),PC 相应位置输入滤片上的数值，点击
Start 。
4.滤片校正完后，点击OK ，取走滤片，关闭塞孔。
温馨推荐
您可前往百度文库小程序
享受更优阅读体验
不去了
立即体验
五、气体分析器校正。
注：气体分析器校正每次试验必做。
PC 上点击进入Calibrations---Gas Analysers :
输入O 2:20.95%; CO 2:8.49%; CO:0.850%(CO 2 、CO 数值为气体钢瓶上的数值)
1.单选阀和多选阀都旋到Nitrogen 位置，取样泵Pump 关闭。
打开并调节氮气瓶上减压阀(先开总阀再调分压阀)，使Air 和CO/CO2流量计上为3.5l/min 。
观察气体分析器上的度数稳定后(不少于
5min)，按键Menu---Calibrate---Password
4000---Manual Cal---Oxygen---Low
Cal---0.0000%---Yes，完成O2零点校正；按Quit 键两次，分别完成CO2和CO的零点校正。
校
正完后按Measure键。
(O2、CO2、CO共三次
零点校正)
在PC上点击Oxygen、CO、CO2窗口中的Zero,
等PC上蓝条读完显示Zeroed后关闭氮气钢瓶。
(先关总阀)
2.高点校正。
CO/CO2校正：单选阀旋到Air，多选阀旋到CO/CO2Span Gas，打开并调节标准气瓶上减压阀，使CO/CO2流量计为 3.5L/min，待气体分析器上的度数稳定后(不少于5min)，按Menu---Calibrate---Password 4000---Manual Cal---CO2---High Cal---8.49%---Yes，按Quit两次，完成CO高点校正(0.85%)，点击Measure；在PC上点击相应CO和CO2窗口中的Span按钮结束CO、CO2高点校正，等PC上显示已校正完再关闭CO/CO2气瓶。
(先关CO/CO2气瓶总阀)
O2校正：单选阀旋到Air，多选阀旋到Sample Gas，打开开关Cold Trap和Pump，待气体度数稳定(不少于5min)，按键Menu---Calibrate---Password 4000---Manual Cal---Oxygen---High Cal---20.95%---Yes。
,MEASURE。
在PC上点击Oxygen窗口中的Span 按钮。
点击OK完成气体分析器校正。
氮气和CO/CO2气体钢瓶阀门(总阀顺时针为关，分发逆时针为关) 六、称的校正
注：称的校正3~6个月做一次。
点击进入Calibrations---Mass:
1.零点校正：手动按Tare清零，数据稳定后
点击Zero;
2.跨度校正：在天平上放置250g砝码，数据
稳定后点击Span；点OK完成校正。
3.收好砝码。
未烧样品时称表面放一块正方形
隔热板，防止被烧坏。
七、仪器校正常数C-Factor (要求在0.040-0.047间) 注:C-Factor 的校正一个月必做一次。
1.取样泵Pump 保持开，单选阀处在Air ，多选阀都处Sample gas 。
点击查看Status ，确认各参数正常;
2.甲烷钢瓶及主机甲烷阀门全关，进入Calibrate —Zero MFMs 窗口，点击Zero ，完成甲烷流量调零。
点击Exit 。
3度数稳定后进行一次氧浓度高点校正(主机及PC ,20.95%)
4.将甲烷燃烧器放在锥形炉下方第一格，拧紧固定螺丝。
开甲烷钢瓶(气压为0上两格)，主机甲烷阀门仍然关闭。
4.单击进入主菜单C-Factor---Routine 窗口，输入温度和湿度，然后点
OK ,yes ,OK ，点START，倒计时60s ，根据提示(PC 屏幕中间红字)，打开锥形炉门，开甲烷开关，点火，移开点火器。
调节甲烷气体流量旋钮使PC 左下角显示的Buener out 数据为5Kw ，根据提示关火，关甲烷开关，关闭甲烷钢瓶总阀门。
5.燃烧完管道残余甲烷气体，顺序为点火，打开甲烷气体阀门，烧完后关闭甲烷气体阀门和甲烷气体钢瓶减压阀，移走甲烷燃烧器。
八、设定热流量
注：热流量的设置3~6
个月一次。
点击“Heat-Flux
”按钮
1.打开锥形炉护门，天平上放一块隔热板。
2.量热器(取下保护套)置于锥形炉下方25mm 处，用25mm 标尺调节。
保持冷却水通畅，不要触及测量面。
3.进入Heat Flux 窗口，在主机上调节锥形炉温度以达到所需的热量。
(35kw ,668o C ;50kw ,760 o C )锥形炉护门关闭，等待升温。
升温结束后打开锥形炉护门，用25mm 确认量热器和锥形炉距离为25mm ，主机上调节温度使输出功率达到额定值。
测量过程中确保冷却水流通顺畅。
4.关闭锥形炉护门，移开量热计，关闭冷却水
九、测试样品
1. 进行一次O2校正,Menu---Calibrate---Password 4000---Manual Cal---Oxygen---High Cal---20.95%---Yes.
2.称取并记录样品净质量、厚度;
3.样品准备：用铝箔(光面在内)覆盖样品各侧面及底面，样品只裸露上表面。
样品架组件(不含样品)放上天平，读数稳定后按下Tare去皮归零。
从天平上取下样品架，放入样品。
4.确认系统状态符合测试要求，取样泵Pump开，天平上放隔热板后打开锥形炉门。
在表中填写样品相关信息
5点击Start test 输入参数，完成Pre-run calibration后根据屏幕上提示操作直至实验结束。
（开始按“S”、开始着火按“I”、开始熄火“F”、停止实验“S”键）
6.数据保存：主界面点击Prin report，再点击Print和Export Data导出数据。
7.第一个样品燃烧结束后移至通风处（带上手套），至少隔10min后做第二个样。
十、关机顺序
1.设置温度为0。
2.关闭抽风机和排风机。
关闭主机上的Pump、Cold Trap。
关闭Load Cell、Ignition、Cone、Power （从左到右关）；关闭风机开关。
Analysers和Smoke保持开机状态（若长期不使用则关闭后切断总电源）。
3.退出ConeCale软件，PC关机，再关闭数据采集器电源。
4.确认气体钢瓶和冷却水处于关闭状态。
5.清理现场。
整理物品。
