matlab gui教程

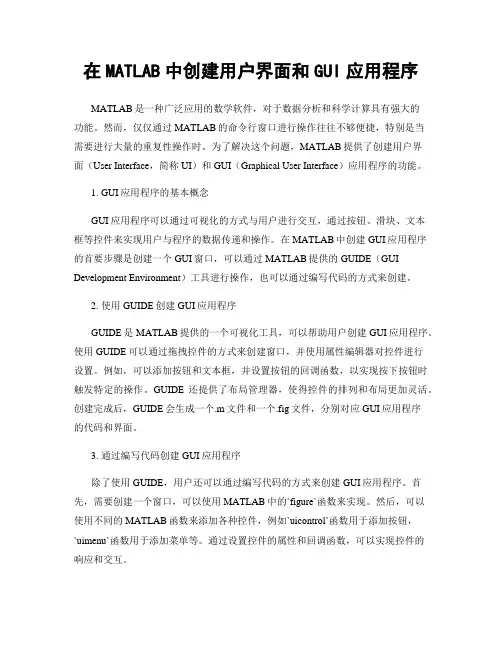

在MATLAB中创建用户界面和GUI应用程序
在MATLAB中创建用户界面和GUI应用程序MATLAB是一种广泛应用的数学软件，对于数据分析和科学计算具有强大的功能。
然而，仅仅通过MATLAB的命令行窗口进行操作往往不够便捷，特别是当需要进行大量的重复性操作时。
为了解决这个问题，MATLAB提供了创建用户界面（User Interface，简称UI）和GUI（Graphical User Interface）应用程序的功能。
1. GUI应用程序的基本概念GUI应用程序可以通过可视化的方式与用户进行交互，通过按钮、滑块、文本框等控件来实现用户与程序的数据传递和操作。
在MATLAB中创建GUI应用程序的首要步骤是创建一个GUI窗口，可以通过MATLAB提供的GUIDE（GUI Development Environment）工具进行操作，也可以通过编写代码的方式来创建。
2. 使用GUIDE创建GUI应用程序GUIDE是MATLAB提供的一个可视化工具，可以帮助用户创建GUI应用程序。
使用GUIDE可以通过拖拽控件的方式来创建窗口，并使用属性编辑器对控件进行设置。
例如，可以添加按钮和文本框，并设置按钮的回调函数，以实现按下按钮时触发特定的操作。
GUIDE还提供了布局管理器，使得控件的排列和布局更加灵活。
创建完成后，GUIDE会生成一个.m文件和一个.fig文件，分别对应GUI应用程序的代码和界面。
3. 通过编写代码创建GUI应用程序除了使用GUIDE，用户还可以通过编写代码的方式来创建GUI应用程序。
首先，需要创建一个窗口，可以使用MATLAB中的`figure`函数来实现。
然后，可以使用不同的MATLAB函数来添加各种控件，例如`uicontrol`函数用于添加按钮，`uimenu`函数用于添加菜单等。
通过设置控件的属性和回调函数，可以实现控件的响应和交互。
4. GUI应用程序实例假设我们需要一个简单的计算器应用程序，用户可以输入两个数值并选择进行加法、减法、乘法或除法运算。
matlab创建gui界面的方法
matlab创建gui界面的方法
在MATLAB中创建GUI界面可以使用MATLAB的GUI设计工具。
下面是
一些基本步骤：
1. 在MATLAB命令窗口中输入`guide`，然后按Enter键打开GUI设计器。
2. 在GUI设计器中，选择一个预定义的模板或创建一个新的GUI。
3. 使用GUI设计器中的工具栏和属性编辑器来添加和配置GUI组件，例如
按钮、文本框和滑动条等。
4. 设置每个组件的回调函数，以便在用户与组件交互时执行特定的操作。
5. 保存并运行GUI，以测试其功能和性能。
需要注意的是，GUI设计器是MATLAB的一个可选组件，因此需要确保已
安装该组件才能使用它。
此外，创建复杂的GUI可能需要一定的MATLAB
编程经验和对GUI组件的深入了解。
matlab中gui教程
11 图形用户界面（GUI ）制作用户界面（或接口）是指：人与机器（或程序）之间交互作用的工具和方法。
如键盘、鼠标、跟踪球、话筒都可成为与计算机交换信息的接口。
图形用户界面（Graphical User Interfaces ，GUI ）则是由窗口、光标、按键、菜单、文字说明等对象（Objects ）构成的一个用户界面。
用户通过一定的方法（如鼠标或键盘）选择、激活这些图形对象，使计算机产生某种动作或变化，比如实现计算、绘图等。
假如读者所从事的数据分析、解方程、计算结果可视工作比较单一，那么一般不会考虑GUI 的制作。
但是如果读者想向别人提供应用程序，想进行某种技术、方法的演示，想制作一个供反复使用且操作简单的专用工具，那么图形用户界面也许是最好的选择之一。
MATLAB 为表现其基本功能而设计的演示程序demo 是使用图形界面的最好范例。
MATLAB 的用户，在指令窗中运行demo 打开那图形界面后，只要用鼠标进行选择和点击，就可浏览那丰富多彩的内容。
即便比较熟悉MATLAB 的读者，在他初次编写GUI 程序时，也会感到棘手。
为使读者获得制作自己GUI 的体验，本章“入门”节提供了一个简单的示例。
读者只要输入所提供的程序，就可引出相应的界面。
本章第2节叙述图形用户界面的设计原则和一般制作步骤。
第3、4节分别介绍用户菜单、用户控件的制作。
出于“由浅入深”的考虑，前4节制作GUI 是通过M 脚本文件实现的。
利用M 函数文件制作GUI ，需要解决数据传递问题，为此专设第5节给予阐述和示例。
MATLAB 5.x 版为方便用户制作图形界面，提供了一个交互式的设计工具guide 。
关于该工具的使用方法，被放在第6节中，以一个综合例题为设计目标逐步展开。
在此提醒读者，假如要比较准确的理解本章程序和掌握本章内容，请先阅读第10章关于图柄的内容。
11.1 入门【*例11.1-1】对于传递函数为1212++=s s G ζ的归一化二阶系统，制作一个能绘制该系统单位阶跃响应的图形用户界面。
Matlab_-_GUI图形用户界面简单实用教程
五 GUI图形用户界面
4. 界面激活 保存静态界面后，利用工具栏上的运行按钮激活该界面。 激活后可以看到两个同名文件：experiment1.m和 experiment1.fig。 experiment1.m文件在M文本编辑器中打开， experiment1.fig文件显示为操作界面，但是无法实现任何功 能，需要编写回调函数。
15
五 GUI图形用户界面
对本例来说，首先需要定义几个用户变量，以便记录参加 handles = 运算的数值，进行计算。 mainWnd : 132.0002 p2 : 24.0006
Operation : 149.0002 p1 handles, : 23.0006 function Experiment1_OpeningFcn(hObject, eventdata, varargin) pDot : 148.0002 text3 : 22.0006 handles.output = hObject; pLog10 : 147.0002 text2 : 21.0006 handles.s_Exp=‘’; % 以字符串的形式记录计算表达式 pLog : 146.0002 frame4 : 20.0006 handles.s_Num=‘’; %以字符串的形式记录编辑框中要显示的数值 pCos : 145.0002 text1 : 19.0006 handles.i=1; % s_Exp的计数器 pClear : 18.0006 pSin : 144.0002 pDel : 143.0002 handles.j=1; % s_Num的计数器 pDone : 17.0006 pExp : 16.0006 handles.flag=0; pAdd : 142.0002 %用来区分四则运算和其他运算的标志 pDiv : 141.0002 frame3 : 15.0007 % Update handles structure pMul : 140.0002 frame2 : 133.0002 guidata(hObject, handles); p0 : 139.0002 p_Clear : 151.0002 p9 : 138.0002 p_Done : 150.0002 p8 : 137.0002 output : 132.0002 p7 : 136.0002 s_Exp : '50' p6 : 135.0002 s_Num : '5' p5 : 134.0002 i :2 p4 : 26.0006 j :2 p3 : 25.0006 flag : 0
(完整版)MatlabGUIDE使用说明(MatlabGUI界面)
去年做了一些关于Matlab GUI的程序，现在又要做相关的东西，回想起来，当时很多经验没有记录下来，现在回顾起来始终觉得不爽，所以从现在开始，一定要勤写记录。
从简单的例子说起吧。
创建Matlab GUI界面通常有两种方式：1，使用 .m 文件直接动态添加控件2. 使用GUIDE 快速的生成GUI界面显然第二种可视化编辑方法算更适合写大型程序。
一：创建GUI1.在 .m文件中动态添加例如h_main=figure(‘name’,‘a demo of gui design’,‘menubar’,‘none’,…'numbertitle','off','position',[100 100 300 100]);h_edit=uicontrol('style','edit','backgroundcolor',[1 1 1],'position',[20 20 50 20],...'tag','myedit','string','1','horizontalalignment','left');h_but1=uicontrol('style','pushbutton','position',[20 50 50 20],'string','INC',...'callback',['v=eval(get(h_edit,''string''));',...'set(h_edit,''string'',int2str(v+1));']);h_but2=uicontrol('style','pushbutton','position',[80 50 50 20],'string','DEC',...'callback',['v=eval(get(h_edit,''string''));','set(h_edit,''string'',int2str(v-1));']);2.使用GUIDE帮助创建GUI在Command 里面输入GUIDE 或者从菜单里面，或者从快捷按钮均可进入GUIDE新建并且保存后，会生成相应的fig文件和m文件，在Layout编辑视图，可以使用如下工具：Layout Editor：布局编辑器；Alignment Tool：对齐工具；Property Inspector：对象属性观察器；Object Browser：对象浏览器；Menu Editor：菜单编辑器。
MATLAB(GUI)编程
MATLAB图像用户界面1、GUI入门示例（1）3种方式打开GUIDE开发环境：●在指令窗中运行guide指令。
●菜单：新建—>GUI。
●使用GUIDE按钮。
（2）使控件、组件图标带其名称一起显示，应采用以下步骤：●选择界面编辑器菜单项：File > Preference，引出GUIDE选项设置界面。
●勾选“show names in component palette”项。
（3）界面组件●GUI界面右下角“小黑块”，即“界面缩放句柄”●轴：点击“轴”图标，然后在工作区中的适当位置，拉出适当大小的“轴位框”，以供绘制响应曲线使用。
●静态文本框：；●可编辑文本框：；（4）界面组件参数的设置：●在”窗属性编辑器“设置：Resize on %图形窗是否可缩放Uints normalized %采用“归一化”单位计量窗口大小●“静态文本框”设置：FontUnits normalized %采用相对度量单位，缩放时保持字体比例FontSize 0.5 %字体大小String 归一化二阶系统的阶跃响应%Units normalized %采用相对度量单位，缩放时保持该区比例●轴：Box on %轴框封闭Units normalized %采用相对度量单位，缩放时保持比例XLim [0,15] %X轴范围YLim [0,2] %Y轴范围●可编辑文本框：FontUnits normalized %采用相对度量单位，缩放时保持字体比例FontSize 0.5 %字体大小String %删除缺省字符Units normalized %采用相对度量单位，缩放时保持该区比例（5）初步设计界面的保存在进行保存时，在指定的文件夹下会同时生成2个伴生文件ex0801.m和ex0801.fig。
(6)回调程序的编写Ex0801.m所包含的回调子函数函数体是空的。
插入下面代码：function edit1_Callback(hObject, eventdata, handles)% hObject handle to edit1 (see GCBO)% eventdata reserved - to be defined in a future version of MATLAB% handles structure with handles and user data (see GUIDATA)% Hints: get(hObject,'String') returns contents of edit1 as text% str2double(get(hObject,'String')) returns contents of edit1 as a doubleget(hObject,'String'); %从编辑框读取输入字符zeta=str2double(get(hObject,'String')); %把字符转换成双精度数handles.t=0:0.05:15; %定义时间采样数组handles.y=step(tf(1,[1,2*zeta,1]),handles.t); %计算响应cla %清空坐标轴line(handles.t,handles.y) %在已有轴上绘制曲线。
Matlab GUI 声音 动画等最简洁明了的学习教程
6.1 句柄图形对象 6.2 图形用户界面（GUI） 6.3 对话框 6.4 图像和声音 6.5 视频与动画设计
6.1 句柄图形对象 6.1.1 句柄图形对象体系
图形对象是Matlab中用来显示数据和创建GUI的 基本绘图元素, 如线条、图形、图片和图表等。 对象的每个实例(instance)都对应唯一的标识符,该 标识符称为对象的句柄。不同对象的句柄不能重 复，通过句柄可以对图形对象的属性进行操作。 每建立一个图形对象时，Matlab就会自动建立该 图形对象唯一的句柄值。 Matlab图形对象体系中包含各种具有继承关系的 对象,有 “父子”和 “兄弟”两种关系.
在回调函数” pushbutton1_Callback” 和”pushbutton2_Callback”添加如下代码：
function pushbutton1_Callback(hObject, eventdata, handles)
% hObject handle to pushbutton1 (see GCBO) % eventdata reserved - to be defined in a future version of MATLAB % handles structure with handles and user data (see GUIDATA)
2. 访问句柄图形对象
（1）当前图形对象的句柄 说明：返回值都是句柄，gco的当前对象句 柄是指被鼠标最近点击过的对象。 gcf %获取当前图形窗口的句柄 gca %获取当前窗口当前坐标轴的句柄 gco %获取当前窗口当前对象的句柄
（2）查找对象句柄
MATLAB实用教程GUI
MATLAB实用教程GUIMATLAB是一种功能强大的数学软件，广泛用于科学和工程领域的数据分析、可视化、建模和仿真。
在MATLAB中，GUI（Graphical User Interface，图形用户界面）是一种用于创建交互式应用程序的工具，可以使用户通过图形化界面来操作和控制程序。
本教程将介绍如何使用MATLAB创建GUI应用程序，包括创建各种控件（按钮、文本框、下拉菜单等）、设计布局、添加回调函数等。
通过学习本教程，您将了解如何利用MATLAB的强大功能和易用的GUI设计工具来创建自己的交互式应用程序。
1.创建GUI应用程序要创建一个GUI应用程序，首先需要打开MATLAB并选择新建GUI应用程序。
在弹出的界面中，可以选择创建一个新的Figure或Panel，然后可以在面板上添加各种控件。
可以通过拖动和放置控件来设计界面布局，然后可以对控件进行自定义设置，比如修改文本内容、颜色、大小等。
2.添加控件MATLAB提供了各种控件，用于实现不同的功能。
常见的控件包括按钮、文本框、下拉菜单、滑块等。
可以通过在界面上拖动和放置这些控件来创建自己的GUI应用程序。
在添加控件时，可以设置控件的属性，比如位置、大小、颜色、文本内容等。
3.设计布局设计布局是创建GUI应用程序的重要部分。
可以通过调整控件的位置、大小和对齐方式来设计一个美观的界面布局。
MATLAB提供了多种布局管理器，比如Grid布局、Box布局、GridBag布局等，可以根据需要选择合适的布局方式来设计界面。
4.编写回调函数回调函数是GUI应用程序的关键部分，用于响应用户的操作。
可以为每个控件添加回调函数，当用户操作控件时，回调函数将被触发。
可以在回调函数中实现各种功能，比如计算结果、数据处理、图形绘制等。
通过编写回调函数，可以实现程序的交互性和实用性。
5.运行应用程序创建GUI应用程序后，可以点击“运行”按钮来运行应用程序。
在运行过程中，可以与界面上的控件进行交互，触发回调函数并实现相应功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
matlab gui教程
MATLAB（Matrix Laboratory）是一种用于数值计算和科学工程的高级编程语言和环境。
MATLAB具有强大的数值计算能力和丰富的函数库，广泛应用于各个领域，包括工程、科学、经济、金融等。
MATLAB的GUI（Graphical User Interface）编程是一种通过可视化界面与用户进行交互的编程方式。
GUI程序的开发可以使用户更加方便地使用MATLAB的各种功能，并且可以增加程序的易用性和可读性。
在MATLAB中，GUI程序的开发是通过GUIDE（Graphical User Interface Development Environment）工具完成的。
GUIDE 是MATLAB自带的一种可视化设计工具，它可以帮助用户快速实现GUI的设计和布局，并且可以自动生成相应的代码。
通过GUIDE，用户可以将各种用户界面元素（如按钮、文本框、滑动条等）拖放到GUI窗口中，并进行相应的属性设置和回调函数的编写。
回调函数是指当用户进行操作时触发的响应函数，用于实现用户与程序的交互。
GUI程序的开发通常包括以下几个步骤：
1. 创建GUI窗口：在MATLAB中，可以通过调用`figure`函数来创建GUI窗口，也可以直接使用GUIDE工具来设计和布局GUI窗口。
2. 添加用户界面元素：通过GUIDE工具或手动编写代码的方式，向GUI窗口添加各种用户界面元素，如按钮、文本框、滑动条等，并进行相应的属性设置。
3. 编写回调函数：为各个用户界面元素添加回调函数，用于实现用户与程序的交互。
可以通过GUIDE工具自动生成回调函数的代码，也可以手动编写回调函数。
4. 实现功能代码：根据用户界面元素的触发，编写相应的功能代码，实现程序的具体功能。
5. 调试和优化：测试GUI程序的各个功能，并进行必要的调试和优化，以确保程序的正常运行和良好的用户体验。
总的来说，MATLAB的GUI是一种非常强大和灵活的编程方式，可以方便实现用户与程序的交互、提高程序的易用性和可读性。
通过使用MATLAB提供的GUIDE工具，可以快速实现GUI的设计和布局，并生成相应的代码，使GUI程序的开发更加简单和高效。
